Как собрать подвесной потолок армстронг схема. Технология монтажа потолка армстронг. О самодельных плитах

Потолок конструкции Армстронг известен давно. Можно сказать, что такая технология монтажа была одной из первых на рынке подвесных потолочных покрытий.

Монтировать такое потолок Армстронг можно как в офисных помещениях, так и квартирах и частных домах. Конструкция выполнена из модульных плит минерального происхождения. Монтаж таких подвесных потолков можно заказать для у специалистов, а можно собрать потолок Армстронг в домашних условиях самостоятельно. Рассмотрим подробнее технологию, как это сделать грамотно.

Преимущества

Потолочные профили, выполненные из минерального волокна, могут иметь в своей структуре различные добавки. В зависимости от назначения потолочного покрытия, выбирают материал с большим или меньшим содержанием определённой добавки. Например, чтобы установить потолок Армстронг в помещении с повышенной влажностью, нужно брать профиль с большим содержанием латекса.

Данный вид потолочного покрытия имеет следующие преимущества:

1. лёгкая технология установки;
2. возможность демонтажа и, при необходимости, ремонта отдельных элементов;
3. не требует дополнительных работ: грунтовки и окраски;
4. маскирует дефекты потолочной поверхности;
5. поглощает звуки;
6. возможность монтажа на конструкцию любых осветительных приборов и систем пожаротушения;
7. большой выбор профилей;
8. несложный уход.

Достоинств у потолочного покрытия много. Осталось узнать, как сделать потолок Армстронг своими руками.

Недостатки

Как у любой продукции, у Армстронга есть свои минусы:

• не выносят постоянного воздействия влаги. Если соседи с верхних этажей заливают вас часто, то установите другой вариант;
• не выносят резких и частых температурных бросков. Плиты могут пожелтеть и деформироваться;
• хрупкий материал. Но, заменить одну или две плитки не сложно, поэтому покупайте их с запасом.

Недостатки не такие существенные. Но, если вы решили монтировать потолок Армстронг, знать о них всё-таки стоит.

Разновидности

Структура конструкции различается по цветовой гамме, фактуре материала и добавок к нему. Такой большой выбор позволяет на этапе монтажа Армстронгасоздать конструкцию из нескольких уровней.

Материал, из которого изготовлены профильные плиты бывает:

• с тиснением;
• декорированный различными элементами;
• перфорированный;
• все плиты составляют один геометрический рисунок.

По форме профили выпускаются в двух вариантах - квадратные прямоугольные. Профиль так же подразделяется на следующие виды, и зависит это от места установки:

1. класс эконом. Это самый бюджетный вариант, но качество хорошее;
2. функциональный. Абсолютно защищённый от влажности профиль;
3. акустический. Отлично справляется с шумовыми проблемами;
4. гигиенический. Плиты обработаны защитным, бактерицидным слоем от налипания жира;
5. дизайнерский. Плиты могут с рисунком или другим оригинальным оформлением.

Выбор впечатляет. Осталось только определиться с технологией монтажа, и для какого помещенияделать потолок Армстронг.

Расчёт материала для конструкции

Чтобы выполнить расчёт комплектующих для потолка Армстронг, начните с эскиза или схемы. Так будет проще разобраться сколько и чего вам понадобится. При правильных расчётах вы экономите деньги, потому что не остаётся излишков материала.

• измерьте периметр помещения. Для прохождения стенового уголка нужны пластмассовые саморезы и дюбели (шаг крепления 40-50 см);
• продольные направляющие монтируют между стенами (шаг не меньше 3,7 м). Между направляющими профилями расстояние составляет 120 см;
• поперечные профили (120 см) крепятся между несущими с шагом 60 см; а между ними - короткие, длиной в 60 см. Коротких перемычек нужно брать столько же, сколько длинных;
• подвесы. Крайние монтируются на расстоянии 40 см от стенки. Остальные - с шагом 40-80 см друг от друга Рассчитывается количество подвесов для потолка Армстронг на 1м2;
• если предполагается монтаж осветительных приборов, необходимо 2 подвеса, расположенных по углам ячейки.

Чтобы не запутаться в собственном эскизе при расчётах, обозначайте каждый элемент разным цветом . Так вы без проблем подсчитаете необходимое количество всех деталей для монтажа.

Можно воспользоваться онлайн калькулятором . Нужно только ввести свои параметры.

Установка

Технология монтажа каждого подвесного полотна включает несколько этапов. Так и в случае технологии монтажа потолка Армстронг. В подготовку входит закупка необходимых материалов, выбор расцветки и фактуры профиля.

Можно посмотреть как выполнять монтаж потолков Армстронг своими руками на видео ниже. Вся установка включает несколько этапов:

• первое, что необходимо сделать, чтобы собрать подвесной потолок Армстронг - установить каркас;
• делаем разметку с отступами от поверхности не меньше 100 мм. Используйте уровень. Метки ставим в углах.

При технологии монтажа потолка Армстронг, вторым этапом идёт крепление профилей после нанесения разметки:

1. монтируем угловой профиль по всему периметру дюбелями.Расстояние шага креплений не больше 400 мм;
2. теперь устанавливаем длинные, несущие рейки (370 см). Бывает, что нужна большая длина. В этом случае соединяем рейки замками, расположенными на них самих. Раскладка реек выполняется параллельно. Есть диагональный вариант монтажа, но это слишком трудный процесс.

На завершающем уровне монтажа остаётся установить подвесы. Элемент представляет собой два металлических прута небольшого диаметра. Детали продеваются через пластинку - лепесток:

1. между несущими профилями монтируем подвесы, которые регулируются по длине, для закрепления реек к потолку;
2. крепятся рейки (120 см) перпендикулярно несущим элементам. Обязательно соблюдайте шаг, иначе плиты могут выпадать или не влезть в ячейки;
3. если желаете монтировать осветительные прибора, то делать это нужно в процессе установки каркаса;
4. закладываем плиты. Если нужно, то можно подрезать лишние части ножовкой.

Профильные кассеты, если необходимо, можно выкрасить в любой цвет. Но, сделать это нужно до монтажа .

Так выполняется технология монтажа подвесного потолка Армстронг своими руками. Если следовать поэтапной инструкции, то сложного ничего нет, вполне можно справиться с задачей самостоятельно .

Особенности

Теперь вы знаете, как правильно собрать потолок Армстронг. Как у любой конструкции, здесь есть свои особенности при монтаже.

Технология Армстронг относится к открытому типу подвесной конструкции. Это значит, что потолочные элементы не полностью закрывают свои элементы - что-то остаётся снаружи.
Плиты для потолка производят для помещений с повышенной влажностью, которые можно монтировать в ванных комнатах. Можно так же установить потолок Армстронг в любом другом помещении, как обыкновенный, невлагостойкий профиль.

Даже после монтажа покрытия, остаётся доступ в пространство под плитами - они легко отодвигаются. В этом его преимущество. Если смонтировано натяжное полотно, то добраться до бетонного покрытия уже не получится.

Лампочки для осветительных приборов, монтируемых в потолок, могут быть галогенными и светодиодными.

Чаще всего монтируют потолок Армстронг с ячеистой или перфорированной структурой плит.

Если нужно установить дополнительный аксессуар, то делается это просто - меняется конфигурация плит.

Как ухаживать?

Как делать подвесной потолок Армстронг уже понятно, а как ухаживать за конструкцией? Покрытие популярно ещё и потому, что не нуждается в каком-то особенном уходе.

Но, по истечение времени любая поверхность может загрязниться. Привести в порядок плиты конструкции можно с помощью сухой или влажной уборки. Чтобы снять паутину, воспользуйтесь пылесосом. Случается, что на поверхности появляются пятнышки или налёт - сотрите их обыкновенным ластиком.

Чтобы сделать потолок Армстронг чистым с помощью влажной уборки, необходимо развести мыльный раствор. Только не используйте составы, содержащие абразивные частицы. Мыть поверхность можно мягкой губкой или фланелевой тряпочкой.

В описании, как сделать потолок Армстронг, рассматривались два вида конструкции. Одна из них - ячеистая. Мыть такой профиль можно под струёй воды. Для этого можно снять плиты и по очереди очистить их от загрязнения. После мытья обязательно просушите кассеты, протрите, и только потом поставьте на место.

Требования

Когда нужно собрать потолок Армстронг, необходимо соблюдать некоторые требования по технологии монтажа.Так, ставить плитки конструкции можно только тогда, когда закончены все монтажные работы. Сюда входит не только монтирование потолочного покрытия. Если ведётся общий ремонт помещения, закончите со стенами и полом, застеклите оконные проёмы, и потом приступайте к установке кассет.

Как монтировать подвесной потолок известно, но следует соблюдать в помещении определённую температуру во время его установки. Желательно, чтобы работала система отопления , и столбик не опускался ниже 16 градусов. Влажность в помещении должна быть так же оптимальной - не выше 70 %.

Перед тем, как делать потолок Армстронг, заранее подумайте о расположении осветительных приборов и их закреплении между кассетами .

Если вы решили делать потолки Армстронг, то не стоит переплачивать мастерам. Технология считается самой простой, и выполнить весь монтаж самостоятельно совсем не трудно. Справиться можно в течение дня в отдельном помещении.

В процессе работы защищайте руки перчатками, потому что минеральная составляющая плит способна вызвать раздражение. При укладке кассет с нанесённым рисунком, следите, чтобы изображение не терялось, правильно подбирайте плиты.

Потолки типа Армстронг являются очень популярными. Они получили широкое распространение за счет низкой стоимости и долговечности. Кроме того, установка такого потолка осуществляется в кратчайшие сроки. Для того, чтобы правильно собрать конструкцию своими руками, вам следует придерживаться несложных правил и произвести предварительную разметку.

Перед тем, как приступить к укладке плит, вам нужно установить несущие рейки. Сделать это достаточно просто. Главное – подобрать рейки подходящего размера.

Прежде, чем приступить к монтажу несущих реек, вам нужно закрепить подвесы. Эти детали нужны для того, что рейки плотно прилегали к поверхности и не деформировались. Подвесы следует крепить с шагом в 1,5 метра.

Также будет полезен материал о характеристиках подвесных потолков Армстронг:

Во время крепления подвеса учтите ряд нюансов:

1. Тягу с ушком нужно крепить на потолок с помощью анкера. Если у вас нет возможности использовать эту деталь, применяйте обыкновенный саморез.
2. Обязательно прикрепите к несущей рейке тягу с крючком.
3. Обязательно прикрепите пружинный подвес. Он поможет вам регулировать длину конструкции.

Устанавливаем подвесные потолки Армстронг своими руками

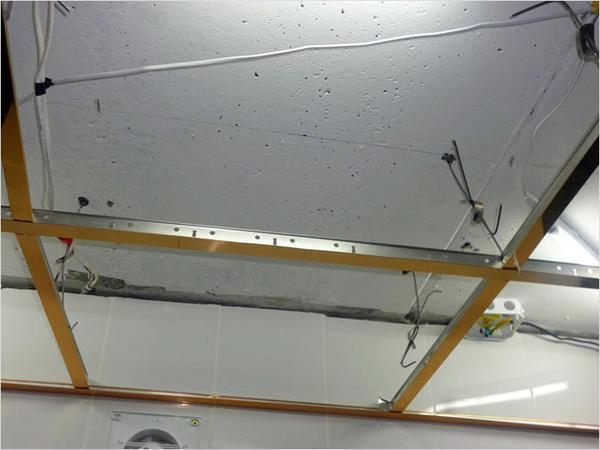

Технология установки каркаса:

1. Обрежьте стеновой профиль и прикрепите его к стене. Для фиксации изделия применяйте дюбель и саморезы. Если вы устанавливаете потолок Армстронг в деревянном доме, то можно зафиксировать стеновой профиль при помощи гвоздей.
2. Затем производится установка несущих профилей.
3. Установите подвесы. Не забудьте после этой операции выровнять несущие планки. В противном случае конструкция может рухнуть.
4. Прикрепите продольные и поперечные связи. Можно использовать как крестовую, так и параллельную схему монтажа.

Как собрать подвесной потолок Армстронг: пошаговая инструкция

После того, как вы собрали каркас, надо приступать к установке плит. Перед этим желательно убедиться в прочности каркаса.

Установка производится в следующем порядке:

• Поочередно поднимите содержимое для каждой ячейки.
• Наклоните содержимое ячейки и введите её в межпотолочное пространство. Затем нужно аккуратно уложить плиту в ячейку. Следите за тем, чтобы крепление каждой плитки было прочным.
• Установите светильники и подключите их к проводке. Сделать это нужно после того, как вы обесточите провода.
• Установите глухие плиты.

Если вы планируете установить растровые светильники, которые имеют большой удельный вес, их нужно устанавливать на индивидуальные подвесы. В противном случае на каркас потолка будет оказываться лишняя нагрузка.

Крепление для подвесного потолка типа Армстронг

Несущая нагрузка оказывается на каркас, изготовленный из металлопрофиля. Обычно он обладает ячеистой структурой, однако, в некоторых случаях каркас состоит исключительно из продольных элементов.

Обычно к потолку крепится подвес с П-образной конфигурацией. В детали есть специальные отверстия. В качестве альтернативы можно воспользоваться регулируемыми подвесами. Они позволяют корректировать высоту каждого участка по отдельности.

Крепится потолок типа Армстронг при помощи:

1. Профилей. Их изготавливают из металла. Фиксируются профили при помощи пружинного замка.
2. Крепежных узлов.
3. Подвесов. Они регулируется по высоте блоков.

Ремонт подвесных потолков типа Армстронг своими руками

Ремонт подвесного потолка типа Армстронг – несложный процесс. Прежде, чем приступить к ремонтным работам, вам нужно демонтировать конструкцию. Для этого вам понадобится шпатель, нож, отвертка, кусачки, плоскогубцы.

Инструкция по демонтажу потолка:

• Отогните профиль, который установлен на последней глухой плитки. Для этого используйте кусачки либо отвертки.
• Демонтируйте глухую плиту.
• Вытащите скобы и остальные плиты.
• При необходимости демонтируйте несущий и угловой профиль.

После демонтажа потолка можно приступать к ремонтным работам. Деформированные плиты и крепежные элементы подлежат замене. Если причиной деформации полотна стал потоп, то вам нужно сначала демонтировать осветительные приборы, и только потом разбирать подвесной потолок.

Монтаж потолка Армстронг (видео)

Монтировать потолок типа Армстронг самостоятельно достаточно просто. Главное – перед началом сборки правильно нанести разметку на потолок и стены. Также нужно заранее позаботиться о монтаже коммуникаций и электропроводки. Для фиксации составляющих применяйте дюбели и саморезы. При монтаже потолка Армстронг в деревянном доме разрешено применять гвозди.

Монтаж подвесного потолка армстронг: основные параметры

На сегодняшний день подвесные потолки армстронг приобретают все большую и большую популярность, главным образом, по причине простого монтажа, ведь его можно устанавливать в производственных зданиях, в торговых площадях, а также при декорировании стандартных жилых помещений.

Основной особенностью конструкции являются незамысловатость и лаконичность, благодаря чему типа армстронг универсально впишется в любой декор здания. Кроме того, учитывая достаточно небольшую стоимость и разнообразие богатого ассортимента декоративных деталей, такие потолки находят большой отклик у всевозрастающего большего количества покупателей.

Перед тем как ответить на вопрос: как смонтировать подвесной потолок армстронг, представляется целесообразным охарактеризовать особенности самой конструкции. Основная комплектация армстронга состоит из легких кассет, созданных на основе минерального волокна, достигающих в размере 20 мм в толщину. Такие кассеты крепятся при помощи металлических направляющих, которые в результате собираются в своеобразную подвесную конструкцию, прикреплённую к потолку при помощи проволоки 2 миллиметрового диаметра.

Такую конструкцию принято считать открытой, так как подвесная система намеренно не скрывается и становится частью декоративной конструкции потолка. Как правило, размер кассет варьируется от прямоугольных (размером 600х1200) до квадратных (размером 600х600 соответственно). Что касается дополнительного покрытия, то можно выбрать обычное или влагоустойчивое, последний вариант наиболее подходит для размещения в кухнях или ванных комнатах, так как обеспечивает дополнительную влагоизоляцию (прочитайте: " "). Как правило, компании производители предоставляют наглядные изображения или фото декоративных кассет, что позволяет наиболее качественно устанавливать подвесной потолок технология монтажа которого способна ответить любым требованиям самых строгих покупателей.

Благодаря техническим характеристикам монтаж подвесного потолка армстронг позволяет:

• Скрыть разнообразные коммуникационные средства, начиная от вентиляции и заканчивая компьютерными проводами и кабелями, что, в свою очередь, не затрудняет доступ к спрятанным системам.
• Устанавливать противопожарные системы и решетки вентиляции.
• Устанавливать лампы и люстры.
• Создавать абсолютно независимую от основного потолка систему от идеально ровной до декоративной.
• Гарантировать огнеустойчивость, а также обеспечивать шумо- и тепло – изоляции, что осуществляется благодаря использованию различных поверхностей и покрытий, наиболее популярными среди которых являются кассеты, разбитые на ячейки, или же перфорированные конструкции.

Потолок армстронг технология монтажа и основные возможности конструкции:

• Неограниченное расстояние от основного потолка, что позволяет устанавливать вентиляционную систему и кондиционер в образующееся пространство между потолками (прочитайте: " ").
• Быстрый доступ к подпотолочным коммуникациям (что не представляется возможным при установке других типов потолков)
• Широкий ассортимент сопутствующих деталей (от галогенных и светодиодных ламп до противопожарных и вентиляционных систем)
• Легкость трансформации, так как для изменения одной детали необходимо переставить на место минераловолокнистую кассету.

Монтаж потолка армстронг, смотрите на видео:

Инструкция по монтажу потолка армстронг

Первый этап: нанесение разметки

Как и при установке любого потолка, монтаж подвесных потолков армстронг следует начинать с разметки. Определив необходимое расстояние под скрытые коммуникации, на стене ставится отметка (подробнее: " "). На данном этапе важно учитывать возможность спрятать все выступающие части подпотолочной конструкции и коммуникаций.

Основываясь на уже отмеченной точке отсчета на стене, необходимо перенести ее на другие стены, и, соединив настенные точки, начертить линии. Для того чтобы сделать потолок ровным и независящим от основной поверхности базового потолка, можно делать разметку при помощи лазерного или водяного уровня.

Второй этап: установка профилей

Технология монтажа подвесного потолка армстронг на втором этапе состоит из того, что к уже отмеченным на стенах линиям крепятся профили L-образного типа. Для нарезания профиля нужного размера подойдет стандартная мелкозубчатая ножовка по металлу. А для угловых соединений используют столярное сусло или транспортир.

На данном этапе схема монтажа подвесного потолка армстронг также представляет собой установку направляющих. Как правило, они обладают одинаковой Т-образной формой, но могут различаться в длине: на длинных деталях есть прорези, в которые вставляются выступающие короткие профили. В результате создается прямоугольная или квадратная ячейка, с размером, подходящим под кассету.

Для максимальной точности и аккуратности конструкцию начинают монтировать из центра, ведь ячейки, распложённые у стен, вероятнее, будут отличаться от тех, что расположены в центре, и их придется укорачивать.

Третий этап: монтаж подвесов

Схема монтажа потолка армстронг на третьем этапе заключается в навешивании направляющих, при помощи специализированных подвесов. Тонкие металлические пруты продеваются сквозь изогнутую специальным образом пластину (лепесток).

Если лепесток не используется, то альтернативная технология монтажа потолка армстронг, может также состоять из создания крепежа путем использования толстой проволоки. Заранее выпрямленная, с целью минимизации деформирования от конструкционной нагрузки, она прикрепляется к профилям на три и более петли.

Что касается крепления конструкции к базовой потолочной поверхности, то здесь в ход идут анкера. Они обладают крюком или кольцом, на которые крепятся подвесы. Их размер зависит от типа материала крепежа, в результате, могут использоваться как дюбели, так и шурупы.

В первую очередь устанавливаются длинные направляющие, потом их соединяют короткими. Собранную в итоге решетку следует горизонтально выровнять, в данном случае необходимо прибегнуть к помощи уровня. Размер регулируется за счет изменения положения лепестков или же корректировки проволоки. Кроме того, спустя некоторое количество дней систему необходимо еще раз подогнать, в силу возможного провисания потолка под нагрузкой всей конструкции.

Затем, в собранную решетку устанавливаются кассеты армстронг, а также дополнительные детали, они вкладываются в созданные каркасом полки.

«Армстронг» — такое название получили подвесные потолки особой, плитно-ячеистой конструкции. Известны они давно и хорошо, а главное, горячо любимы теми непрофессионалами, которым приходилось сталкиваться с самостоятельным ремонтом жилых или коммерческих помещений.

Дело в том, что Армстронг — это один из самых простых в монтаже подвесных потолков, обладающий целым рядом достоинств-преимуществ:

• он дешев;
• дает прекрасную тепло- и звукоизоляцию;
• образует достаточно большое межпотолочное пространство для размещения коммуникаций, светильников;
• обеспечивает простоту доступа, а значит и возможного ремонта.

Чаще всего такой потолок оборудуют, конечно, в больших коммерческих помещениях. Но нередко подвесной Армстронг применяют в загородных особняках и даже городских квартирах солидной площади.

Как устроен потолок Армстронг

Любой подвесной потолок Армстронг состоит из нескольких обязательных элементов:

1. Собственно потолочной плиты.
2. Профилей: поперечного (600 мм), несущего (3700 мм) и продольного (1200 мм);
3. Подвеси с крючком и штангой;
4. Стенового (периметрального) профиля (3000 мм);
5. Крепежного узла для базового потолка.

Плиты для потолка Armstrong

Плиты для такого потолка могут быть:

Для жестких плит профили требуются с усилением. Следовательно, сами потолки выйдут дороже по стоимости. Зато они уже не боятся заливов и, вообще, долговечнее. Сейчас монтаж потолка Армстронг подразумевает использование исключительно жестких плит. А минеральные мягкие теперь почти не выпускают, поскольку они изготавливаются с использованием минваты, вредность которой для человеческого здоровья была доказана многочисленными испытаниями.

Профили и подвесы Армстронг

Потолок типа Армстронг состоит из трех видов профилей металлических (окрашенных) и/или металлопластиковых с подвесными отверстиями. И периметральные, и продольные, и несущие, и поперечные профили снабжены пружинными замковыми механизмами, а также отгибаемыми крепежными усиками. Только периметральные имеют Г-образную форму, а все остальные (из перечисленных) Т-образную.
Каждый из таких профилей легко подгоняется под заданные размеры — его нужно просто обрезать с того конца, где нет замка, до нужной длины.

Что касается специальных подвесов для потолков типа Армстронг, то каждый из них состоит из:

• прутка прямого, профилированного для надежного крепления;
• прутка с крючком;
• и соединяющей листовой пластины-«бабочки».

Принцип подвешивания такой системы прост: «бабочку» необходимо сжать, а прутки двигать до требуемого местоположения. Как только достигнута нужная высота подвеса, «бабочку» отпускают. И тогда прутки фиксируются, что называется, «намертво».

Армстронг-крепеж

Традиционно потолки подвесные типа Армстронг имеют разборно-обратимое крепление. Тот пруток подвеса, который ровный, завинчивается в специальный крепежный узел, состоящий из самого обычного дюбеля для самореза или металлической цанги (если речь идет об усиленном типе потолочного каркаса). А на пруток-крючок надевается профиль. Далее регулируется высота подвеса, как было описано выше (с помощью «бабочки», по туго натянутому шнуру).

Чтобы действовать в межпотолочном пространстве, любую из плит приподнимают и сдвигают. А по окончании работ возвращают ее на место.

Крепежно-подвесные узлы необходимы для усиленных армстронг-потолков, а так же в местах размещения светильников и/или вентиляционного оборудования.

Расчет потолка Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

• Выяснить, какая цена будет на подвесной потолок Армстронг.
• Подсчитать расход материалов.
• Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам. Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы.

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

1. Обрезной ряд должен находиться у дальней от входа стены.
2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
   • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
   • продольного (1200 мм) – 1,60 м/кв. на м потолка;
   • поперечного (600 мм) – 0,80 м/кв. на м потолка;
   • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
   • подвесов – 0,6 шт./кв. на м потолка.
2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
   • несущего надо – 0,84 м/кв. на потолочный метр;
   • продольного – 1,68 м/кв;
   • поперечного – 0,87 м/кв;
   • периметрального – 0,5 м/кв;
   • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание : сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения.

Монтаж и сборка потолочного каркаса

Монтажный процесс оформления потолочных систем Армстронг проходит поэтапно-последовательно:

1. Начинается все с установки периметрального профиля. И согласно действующим СНиП, высоту периметра надо отмеривать лазерным или пузырьковым уровнем (метровым). Однако многие мастера (да и дилетанты тоже) меряют периметральную высоту, что называется, «от пола». По углам отмечают высоту, а после, используя меленый шнур, бьют контур. Получается даже быстрее, чем с уровнем.
2. Далее режут по размерам периметральный профиль и крепят его с помощью саморезов и дюбелей (а в случаях сложно-тяжелого потолка — с помощью цанги) к стенам.
3. Делают разметку и сверлят отверстия под остальные профили и подвесы.
4. Несущие профили режут в размер и соединяют на полу в периметр. Двигают конструкцию по длине и ставят подвесы в несущие планки.
5. После нужен монтаж продольных, а также поперечных связующих по двум схемам:
   • параллельной;
   • или крестовой (там, где будут уложены коммуникации или оборудовано дополнительное утепление).

Когда потолок Armstrong собран, его нужно установить. Сборка также проводится поэтапно: все внутреннее потолочное содержимое поднимается наверх и аккуратно раскладывается по ячейкам. Сначала — сосредоточенные грузы. А уже к ним после подводятся необходимые коммуникации.

Точечные светильники в нужных плитах монтируются заранее. Затем плиты устанавливаются наверху и к ним подводятся провода.

Последними кладутся плиты глухие. И крайняя из них подается на ладонях, заводится, выравнивается и опускается. Если она вдруг встала косо, то надо аккуратно подтолкнуть ее, подправить.

Краткая видео-инструкция представлена ниже:

Для каких помещений подходит Армстронг?

Вообще, Armstrong можно установить даже в «хрущевке», вопреки распространенному мнению об «официальности» данного типа потолков. Только тогда не нужно использовать пружинно-штыревые подвесы, а межпотолочное пространство придется существенно сокращать (до 120 или даже 80 мм).

Как такой потолок будет висеть в квартире? На жестяных или оцинкованных уголках, закрепленных на саморезы. А в роли подвесов выступят медные проволочные жгуты (толщиной 0,6-0,8 мм) из нескольких витков. И их длина должны быть чуть больше высоты пространства между потолком и монтируемой конструкцией. И несмотря на то, что с проволокой возни будет чуть больше, общее время монтажа увеличится несущественно.

Потолок Армстронг сегодня

Современные дизайнеры уверены, что у подвесных потолочных систем типа Armstrong все еще сохраняется приличный эстетический ресурс и конструкционный потенциал. Более того! Совершенствуется их крепеж, ищутся все новые материалы для плит.

Такой потолок просто незаменим для помещений, нуждающихся в хорошей тепло- и звукоизоляции. Он прекрасно подходит для загородных особняков, гаражных боксов и хозяйственных построек. А еще Армстронг великолепно смотрится на утепленных балконах и лоджиях. И конечно, этот потолок традиционно монтируют во многих общественных зданиях, современных развлекательных, торговых и спортивных центрах.

Этот тип потолка является универсальным, его можно найти в любом общественно-административном здании, больнице, офисе или супермаркете. Вот несколько фотографий:

Достоинства

Хорошая звукоизоляция

Хорошая светоотражающая способность

Выравнивает потолок, позволяет скрывать вентиляцию и провода

Легко разбирается (при необходимости)

Небольшой вес конструкции

Простота монтажа

Недостатки

Не защищает от протекания

Не подходит для круглых или овальных помещений

«Съедает» достаточно много высоты потолка (от 15 см)

Ограниченность в выборе дизайнерских и архитектурных решений

Невысокая стойкость к механическим повреждениям

Виды материалов потолка Армсторонг

Конструкция такого потолка представляет собой потолочные плиты, которые укладываются на металлический каркас.

Для изготовления потолочных плит используются различные материалы:

Металл

Как правило в качестве металлического покрытия выбираются перфорированные (дырчатые) алюминиевые пластины.

Дерево

Потолочная плита изготавливается из шпона — материала, получаемого, как правило, путем наклеивания тонких листов (0.5-3мм) из дерева на деревянные или ДВП панели.

Минеральное волокно

Как правило изготавливается из стекловаты или стекловолокна. У этого типа плит есть незаменимый плюс — наличие мелких пор в материале, обеспечивающих лучшую циркуляцию воздуха.

Густое покрытие поверхности маленькими отверстиями называется перфорацией. Величина перфорации показывает, какой процент потолочной плиты составляют мелкие отверстия. Такое соотношение между площадями может быть, как доли процента, так и достигать более 20-ти процентов.

В качестве примера можно привести виды перфорации для металлических потолочных плит:

Подвесные потолки могут покрывать потолок как полностью, так и только его часть. Среди вторых весьма популярен так называемый потолок типа

Существуют так же изогнутые варианты потолочных плит Армстронг:

Однако, классическое решение с полным покрытием потолка ровными плитами остается неизменно популярным.

Необходимые материалы и инструменты

Чтоб приступить к монтажу потолка нужно закупить материалы и найти необходимые инструменты.

Инструменты

Перфоратор либо шуруповерт

Крестовая отвертка

• Пассатижи

• Строительный карандаш

Материалы

Потолочные панели 0.6 м на 0.6 м

Профиль угловой

Подвес двусоставной с зажимной пружиной

Несущая рейка 3.7 м

Рейка 1.2 м

Рейка 0.6 м

Дюбели, гвозди

Важно! Материал приобретайте с запасом 5-10%.

Потолок Армстронг — технология монтажа

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см.

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют L-образными.

Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены , но чаще всего используются дюбель-шурупы.

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов.

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее.

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Светодиодные — экономные

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками
