Как установить анкерный болт. Разновидности анкерных болтов для бетона. Виды и способы крепления

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Большим преимуществом использования является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции , и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Как забить анкерный болт. Основные правила монтажа анкерного болта.

Как забить анкерный болт? Нужно сказать, что для того, чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил. Как правило, различают два главных вида крепления анкеров. Это их крепление при помощи строительного клея (группа химических анкеров), а также путем расклинивания (группа механических анкеров). Купите готовый анкер или вы можете изготовить его самостоятельно. Следует сказать, что имеется достаточно большое количество разновидностей анкеров исключительно производственного изготовления, которые различаются своим назначением, а также способом крепления. Так, они могут быть химическими, клиновыми, рамными, забивными (имеют внутреннюю резьбу), а также остальные Нужно сказать, что не составит особого труда подобрать изделие, которое будет удовлетворять все требования. В том случае, когда все-таки требуется анкер эксклюзивной формы, вы его можете изготовить самостоятельно. При этом, обязательно необходимо учитывать два момента. Тот конец анкера, который будет заделываться в основание, должен всегда иметь расширение на конце, который будет иметь надежное крепление. Утолщение вы сможете наплавить сваркой, либо необходимо просто расплющить сам конец болта, чтобы в одном из направлений он был намного шире своего диаметра. Кроме того, длина заделываемой части всегда должна быть не меньше, чем в шесть-семь раз больше диаметра самого анкера. Обязательно просверлите в основании отверстие необходимого вам диаметра. При установке покупных механических анкеров оно всегда должно точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупного химического либо самодельного изделия (анкера) диаметр отверстия должен быть примерно на один -два миллиметра больше диаметра самого анкера. Сверление необходимо осуществлять победитовым сверлом, которое будет установлено в электродрель. На сегодняшний день в продаже вы можете найти сверла вместе с победитовыми наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер отличается достаточно большим диаметром, тогда сверление его в бетоне рекомендуется осуществлять алмазной коронкой. Для работы вместе с ней вам потребуется более мощная электродрель. Нужно очень тщательно очистить просверленное отверстие от мусора, а также пыли при помощи щеточки либо продувания резиновой грушей.

Так, если вы применяете покупной механический анкер, его необходимо установить в отверстие очень легкими ударами молотком и после расклинуть тем способом, который является применительным к данному виду анкеров.

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Здесь может быть расклинивание при помощи заворачивания гайки либо с использованием специализированного бородка, который будет вставляться во внутрь анкера. В процессе удара по бородку молотком, он в глубине отверстия расклинивает втулку. Убедитесь также в том, что сам анкер очень прочно держится в отверстии. В случае необходимости нужно усилить расклинивание. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, при этом, смешав два компонента клея в нужных для этого пропорциях. Заполните подобной массой уже очищенное отверстие на две трети и вращательными движениями вставьте потом анкер в отверстие на полную глубину. Также рекомендуется заполнить зазор, который расположен между анкером, а также и основанием того клея, который выдавился при установке из отверстия. Затем, после того, как клей слегка схватится, необходимо загладить поверхность вокруг анкера и после убрать с поверхности все излишки клея. Прежде, чем нагружать анкер, необходимо дать время клею слегка затвердеть в соответствии со всеми инструкциями к нему. Следует сказать о том, что анкер выполняет достаточно важную роль, причем, независимо от того, элементом какого конкретно сооружения он является. В любом случае он обеспечивает связь вместе с основанием, а если такая связь оказывается недостаточно прочной, то, в таком случае, такому сооружению грозит разрушение, насколько бы прочным оно не являлось. Поэтому, для надежности анкер рекомендуется монтировать, следуя определенной технологии. Химический анкер является достаточно прочным и надежным. Его вы можете устанавливать практически в любой материал: камень, кирпич, дерево, ячеистый бетон и так далее. Так как его крепление происходит при помощи клея, он не только не ослабляет само основание, к которому он крепится, но также во многих случаях делает его более прочнее.

Для монтажа анкера необходимо просверлить отверстие необходимого вам диаметра на нужную глубину. Очистите его при помощи щеточки-ерша, продуйте грушей или насосом. Заполните затем примерно на две трети отверстие клеевой массой- эпоксидной либо полимерной смолой. Емкость вместе с клеем (картридж) может иметь разный вид- шприца, тюбика и так далее. Различаются также и способы смешивания основных компонентов клея. Вы должны вращательными движением установить анкер в отверстие, причем на полную глубину. Уберите затем все потеки клея с его основания. Время готовности анкера к восприятию нагрузки будет зависеть от марки клея, которое указано в инструкции. По завершению указанного времени к анкеру вы сможете крепить любую конструкцию. Все механические анкеры, зачастую монтируются без клея. Принцип их действия основывается на расклинивании втулки анкера внутри отверстия, за счет чего достигается его более надежная фиксация, непосредственно в основании. Просверлите, а потом очистите отверстие аналогичным образом, как это было описано выше. Через монтируемую деталь необходимо будет вставить в отверстие клиновой анкер и забить его при помощи молотка, до тех пор, пока гайка не упрется, непосредственно в закрепляемую деталь. Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера расклинит втулку, а также очень надежно сможет фиксировать отверстие. Методы расклинивания также могут быть различными. Если имеется для этого специальный стержень, который вставлен во внутрь анкера, тогда после монтажа болта в отверстие, обязательно необходимо забить такой стержень ударами внутрь молотка. Тем самым, также вы сможете расклинить и зафиксировать анкер в отверстии Для того, чтобы установить клиновой анкер, который имеет внутреннюю резьбу, потребуется специализированный инструмент - стержень, который будет похож на кернер либо бородок.

После того, как вы установите анкер в отверстие, необходимо поместить данный инструмент внутрь, а затем ударами молотка расклинить и втулку. После рекомендуется удалить кернер-бородок, после чего, завернуть в резьбовое отверстие анкера специализированный крепежный винт. Рамный анкер отличается двумя расклинивающимися зонами, в частности в основании, а также и в закрепляемой детали. Вам необходимо забить рамный анкер в основание сквозь закрепляемую деталь. Завернуть винт с нужным для этого усилием. При этом, в самом начале расклинится нижняя часть, которая находится в основании, а после и верхняя, которая находится в детали. В результате, самая последняя будет очень прочно прикреплена к основанию. Подобные покупные изделия использовать гораздо удобнее, в частности тогда, когда приходится устанавливать значительное количество анкеров. Тем не менее, в случае необходимости вы сможете очень прочно закрепить в любом основании, непосредственно и самодельное устройство - болт либо стержень любого вида. Вам потребуется для начала просверлить отверстие диаметром на один -два миллиметра больше, нежели диаметр анкера. Тщательно очистите отверстие от крошек, а также пыли. Рекомендуется заполнить отверстие примерно наполовину либо чуть больше эпоксидной смолой или шпаклевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется установить анкер в отверстие. Снимите все потеки смолы. Спустя некоторое время, после того, как эпоксидная смола слегка (не до конца) затвердеет, можно будет разровнять ее вокруг анкера, непосредственно, заподлицо с основанием. Использовать подобный анкер можно уже спустя одни сутки. Анкеры на сегодняшний день представлены в уникальных и разнообразных модификациях, что и определяет во многом метод их крепления и установки.

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется «подрезанием» бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали — это:

• распорная втулка с внутренней резьбой с одной стороны;
• с другой стороны расположена разрезная часть с внутренним конусом;
• в полости втулки имеется конический клин, по которому молотком совершают удары; при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка.

Крепление осуществляют в следующем порядке:

• подготавливают отверстие требуемого диаметра;
• при помощи болта и шпильки затягивают гайку;
• в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку.

Как установить анкерный болт

Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

Порядок действий:

1. Сверлится отверстие необходимого диаметра.
2. В него вбивается или вкручивается болт.
3. Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

1. Просверлить отверстие соответствующего диаметра.
2. В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне — 230 кг.

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей.

Все разновидности креплений анкерными болтами

Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez.net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т.п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

1 Принцип работы анкеров - как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта - на излом; основания - на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен.

При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые - благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки - этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина - быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха.

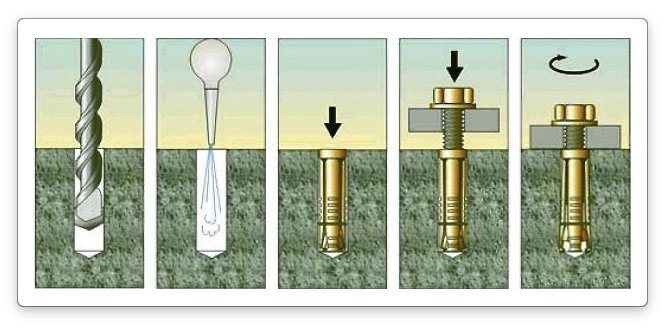

Как установить анкерный болт в бетон

Затем устанавливаем анкер.

Химический - предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа - анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой - расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой - шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой - поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера - двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие - не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

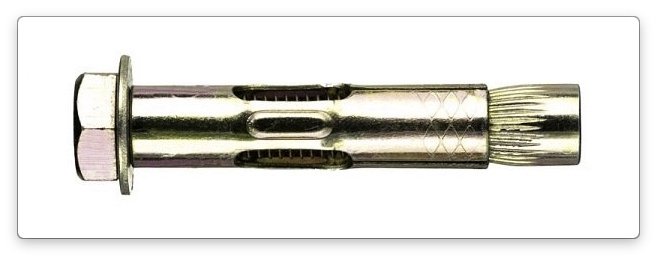

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный - высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов - гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов - крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой - это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт - в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания - пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство - резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж - в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.
