Водоснабжение дома – как правильно подвести воду в частный дом. Автономное водоснабжение коттеджа от скважины

Разводка водопровода в частном доме своими руками может осуществляться от центрального водопровода или от скважины (колодца). Принципы ее создания, основные узлы системы в каждом из этих случаев фактически не отличаются.

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым . Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

Коллекторное соединение

Коллекторное (или параллельное ) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление .

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

• «Глухие» линии, заканчивающиеся тупиком (заглушкой) . Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
• Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

• перекачивающий агрегат для колодца или скважины,
• ниппель (переходник),
• предотвращающий обратный ,
• трубопровод,
• фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
• запорная арматура,
• пятерник (штуцер) для подключения основных элементов и приборов (манометр, трубы).

Последовательность схемы водоснабжения

Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.

1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

• для глубоких артезианских скважин могут использоваться только погружные насосы,
• для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
• в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.

Проведение водопровода в дом из

3. Точка ввода трубопровода в дом заслуживает особого внимания.

• Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
• Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.

4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при .

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.

Узел управления и контроля включает в себя манометр, реле давления и , которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.

5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:

• предварительного грубого удаления крупных частиц примесей (подробнее про ),
• тонкой очистки,
• умягчения воды.

После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:

• Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
• Подключается фильтр глубокой очистки;
• Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой , для нагрева. После нагрева вода отправляется в коллектор для горячей воды.

На фото схема разводки воды в частном доме

Важно: Проводя монтаж водоснабжения в частном доме своими руками по коллекторной схеме, необходимо устанавливать запорные вентили на каждую точку потребления воды.

Выбор труб

Диаметр коммуникаций

При проведении водопровода в частный дом своими руками правильно выбранный позволит обеспечить экономичность на этапе монтажа системы, а также избежать неприятного шума при движении воды по коммуникациям.

Для расчета параметров линий, подводящих воду к точкам потребления отправной точкой служит общая протяженность каждой линии :

• для ответвления длиной менее 10 метров можно использовать трубы диаметром 16-20 мм,
• для веток около 30 метров – диаметром 25 мм,
• для самых длинных линий более 30 метров необходимы трубы с максимальным диаметром – 32 мм.

Важно: Особое внимание следует уделить выбору диаметра коллекторной трубы. Недостаточная величина может стать причиной нарушений в работе в системе.

Разводка воды в частном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 литров в минуту. После этого ориентировочно подсчитывают, сколько воды забирается одновременно из всех точек в пиковые моменты и выбирают диаметр коллектора:

• 25 мм для расхода 30 л/мин,
• 32 мм для 50 л,
• 38 мм для 75 л.

Материал труб

Прокладка водопровода в частном доме позволяет использовать трубы из различных материалов, каждый из которых имеет свои преимущества, недостатки и особенности эксплуатации.

.

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
• Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
• При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
• Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

• Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
• Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
• Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
• Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Одним из условий комфортной загородной жизни является надежное водоснабжение в коттедже. Поскольку центральное водоснабжение за городом – довольно редкое явление, вопрос налаживания системы автономной водоподачи владельцу участка приходится решать самостоятельно. Водоснабжение частного дома из скважины – один из наиболее удобных способов обеспечить повседневный комфорт.

Для обустройства системы водоснабжения из скважины можно применять как песчаные, так и артезианские источники. С помощью песчаной скважины легко решить вопрос водоснабжения на дачном участке, при котором расход воды в среднем не превышает 1,5 куб.м/час. Этого объема достаточно для небольшого дома.

Основными преимуществами песчаной скважины является быстрота возведения, невысокая стоимость строительства и возможность обустройства без задействования специальной крупногабаритной строительной техники

Но для загородного коттеджа, где проживают круглый год, песчаная скважина – далеко не лучший выбор. Глубина водоносных слоев при обустройстве таких скважин не превышает и 50 метров, что не является гарантом чистоты воды. Хоть вода в песчаной скважине и чище, чем колодце, но она может содержать всевозможные примеси и агрессивные соединения. Причиной этому служит близкое расположение песчаного водоносного слоя относительно поверхностных вод. Производительность скважины относительно небольшая (в среднем около 500 л), да и срок службы невелик – около 10 лет.

Самый оптимальный вариант – артезианская скважина, которую оборудуют на глубине 100 и более метров. Основным преимуществом такой скважины является неограниченный запас воды высокого качества. Такая скважина способна выдавать до 10 куб.м/час. Этого достаточно, чтобы обеспечить водой большой участок с домом. Да и срок эксплуатации такого источника даже при активном использовании может превышать более полувека.

Вода, расположенная на значительной глубине, отфильтрована и очищена естественным путем. Благодаря этому она не содержит примеси и болезнетворные бактерии, вредные для организма человека

Если песочную скважину можно пробурить и оборудовать своими руками, то при обустройстве артезианской скважины необходимо привлекать специалистов. Хоть стоимость бурения артезианской скважины достаточно высока, экономить на этом не стоит. Поручить этот этап работ необходимо профессиональным бурильщикам, которые в зависимости от состава пород, залегающих под участком, определят водоносный горизонт и оборудуют скважину по всем правилам технологии бурения. Благодаря профессиональному подходу при обустройстве скважине вы избавите себя от целого ряда проблем работы системы в процессе эксплуатации.

Оборудование для обустройства системы водоснабжения

Технология обустройства водоснабжения из скважины своими руками, зависит от глубины залегания источника и его характеристик.

Схему автономного водоснабжения можно разработать, воспользовавшись услугами специалистов, либо же взять подходящий готовый вариант из сети

Одним из ключевых элементов в обустройстве системы водообеспечения на участке является , который будет обеспечивать бесперебойный подъем и подачу воды в дом из скважины. Для обустройства автономной скважины достаточно установить агрегат с диаметром в 3 или 4″, оборудованный дополнительной защитой от «сухого хода». Это позволит предупредить перегрев и поломку насоса в случае достижения в источнике минимального уровня воды.

Технология водоснабжения из скважины предусматривает также установку пластикового или металлического резервуара - кессона, который размещают так, чтобы иметь к нему свободный доступ, но при этом препятствовать попаданию грязи или воды из внешней среды. Он необходим для в скважине и дальнейшего контроля его в процессе работы.

При обустройстве водопровода из скважины в дом, чаще всего его используют трубы диаметром 25-32 мм из металлопластика – полимерного материала, который легко гнется и обладает высокой устойчивостью к развитию коррозии.

Водопроводные трубы прокладывают от источника к дому, заглубляя ниже уровня промерзания грунта (не менее 30-50 см)

Варианты автономного водообеспечения из скважины

Имея на участке неглубокую скважину, если позволяет уровень воды в источнике, устанавливают или ручной насос. Суть автоматизированной системы заключается в том, что под действием погружного насоса вода откачивается в гидропневматический бак, вместительность которого может варьироваться от 100 до 500 литров.

При работе с неглубокой песочной скважиной самый оптимальный вариант – обустройство автоматизированной системы водоснабжения, которая будет обеспечивать бесперебойную подачу воды в дом

Сама водонакопительная емкость разделена резиновой мембраной и реле, благодаря которым регулируется давление воды в баке. При наполненном баке насос выключен, если вода расходуется – поступает сигнал на включение насоса и откачку воды. Это значит, что насос может работать как на напрямую, подавая воду в систему, так и после снижения давления в системе до определенного уровня, чтобы пополнить «запасы» воды в гидропнематическом баке. Сам ресивер (гидробак) размещают в любом удобном месте дома, чаще всего в подсобном помещении.

От кессона к месту ввода трубы в дом прокладывают траншею, на дно которой выкладывают водопроводную трубу и электрический кабель для питания насоса. Если есть возможность, то лучше приобрести нагревательный электрический кабель, который помимо прямого назначения, будет предохранять водопроводную трубу от замерзания.

Способ #2 - с установкой глубинного насоса

При таком способе водоснабжения глубинный насос откачивает воду из скважины в накопительный бак, который размещают на возвышенной точке дома.

Чаще всего место под обустройство накопительного бака отводят в одном из помещений второго этажа дома, либо же на чердаке. Размещая емкость на чердаке, для предотвращения замерзания воды в зимние месяцы, стенки бака необходимо утеплить

Благодаря размещению бака на возвышенности создается эффект водонапорной башни, при котором за счет перепада высот между гидробаком и точками подключения возникает давление, когда 1м водяного столба равен 0,1 атмосферы. Бак может быть выполнен из нержавеющей стали или пищевого пластика. Объем емкости – от 500 до 1500 литров. Чем больше объем резервуара, тем больше запас воды: в случае отключения электроэнергии она самотеком будет поступать в кран.

Установка концевого поплавкового выключателя позволит обеспечить автоматическое включение насоса в момент понижения уровня воды в баке.

Глубинные насосы применяются в тех случаях, если расстояние до уровня воды в скважине превышает 9 и более метров

Выбирая насос, следует учитывать производительность скважины. Не смотря на то, что мощность агрегата будет влиять только на скорость наполнения водонакопительного резервуара, при выборе агрегата лучше отталкиваться от отметки максимального расхода воды в дома.

Глубинный насос вместе с электрокабелем и трубой опускают в скважину, подвешивая его на оцинкованном тросе с помощью лебедки, которую устанавливают внутри кессона. Для поддержания я необходимого давления в системе и предотвращения откачивания воды обратно в скважину, выше насоса размещают обратный клапан.

После установки всех элементов системы, остается только проверить внутреннюю разводку к точкам подключения и подключить оборудование к щитку управления.

Итоговая стоимость автоматической системы водоснабжения составляет около 3000-5000 долларов. Она зависит от глубины источника, типа насоса и количества точек водозабора внутри дома. От 30% до 50% из этой суммы уходит на инженерной обустройство системы, остальная часть расходов – на элементы, которые определяют уровень комфорта проживания.

Скважинный насос и его обвязка для бытовой скважины:

Вода - это важнейший источник жизнедеятельности человека. С другой стороны такая инженерная система, как водоснабжение, относится к первейшему условию комфортного быта домочадцев, не смотря на то, проживают ли они в «городских джунглях» или за городом. Владельцы современных коттеджей знакомы не понаслышке с проблемой водоснабжения. Данный вопрос не зависимо от его проблематичности, нужно решать еще на этапе строительства дома. А мы расскажет вам, как это можно сделать.

Расчет водоснабжения коттеджа

Человеку в сутки требуется только 3 литра питьевой воды, однако он использует гораздо больше в хозяйственных целях - 120-250 литров. Это в частности расход при работе стиральной и посудомоечной машины, при мытье посуды и приготовлении пищи. Ещё 50-60 литров будет уходить на утренний душ, а для принятия ванны можно сразу с баланса списывать 200 литров. Кроме того, 50-70 литров требуется на смывку отходов жизнедеятельности. Знаете ли вы, что потребление воды в доме, исходя из расчета на одного человека, доходит примерно до 200-250 литров?

Семья, которая состоит из четырех человек, применяет в сутки близко 1 кубометра воды в городских условиях. Если же говорить о системе водоснабжения загородного коттеджа, то указанное число смело умножайте на 5. Если кто-то считает, что только в пределах цивилизации затраты воды высоки, а за городом сможет обойтись и меньшим объемом, он сильно ошибается.

В современном коттедже, как и в городе, используется стиральная и посудомоечная машина, есть и душевая кабинка, и джакузи, и сауна, куда также требуется подвод воды, а порой даже огромный бассейн. Кроме того, к вышеописанным расходам воды добавляются подача воды декоративному пруду или фонтану, полив огорода, газона и оранжерей с клумбами, промывка домашних любимцев и автомобиля. Таким образом, исходя из расчета водоснабжения коттеджа, ежедневный расход воды может достигать 5 кубометров.

Варианты водоснабжения коттеджа

Водоснабжение современного коттеджа решается двумя способами, поэтому, прежде всего, вам необходимо выбрать между централизованным и автономным водоснабжением. Централизованное водоснабжение осуществляется при помощи центрального водопровода и водонапорной башни или насосной станции. Но хочется сразу вас предупредить, если вы пойдете на этот шаг (централизованное отопление), то будьте готовы, к слабому давлению и постоянному недостатку воды, частым перебоям водоснабжения, хлорированной воде и высоким ежемесячным платежам за воду.

Так как ваш комфорт зависит от постоянной и бесперебойной работы стиральной и посудомоечной машин, душа и прочих благ цивилизации, лучше задуматься об автономном водоснабжении, которое совершается тремя методиками: с помощью колодца на своем участке, частной песчаной скважины или частной артезианской скважине на воду.

К сожалению, гидрогеология нашей страны такова, что не на любой местности получится организовать водоснабжение от колодца, так как не везде имеются горизонты воды в пределах близкой досягаемости при ручном рытье. Из-за техногенных загрязнений поверхностной воды в месте густой частной застройки качество в колодцах воды будет таким, что подходит только для полива клумбы. Да и, честно говоря, традиционные методы водоснабжения коттеджа с помощью колодца и шланга уже не актуальны в современных условиях.

Система автономного водоснабжения коттеджа должна быть надежной и эффективной, а также позволяющей экономить без создания ущерба для комфорта. Если у вас большой коттедж, разумнее установить водоснабжение из артезианской скважины, так как межпластовые воды не будут иссекать даже при сильной жаре, а качество воды из скважины намного выше, чем из колодца.

К тому же на водоснабжение из скважины не распространяется так называемый человеческий фактор. Скважину бурят специальной буровой установкой механически, колодец копают вручную, поэтому неизвестно, как его получиться выкопать. Этот источник способен обеспечивать водой вашу семью в неограниченном количестве в пределах собственной производительности - порядка 3 метров кубических в час. Такого количества воды хватит для хозяйственно-бытового использования, полива участка и газона, наполнения бассейна и пруда.

Водоснабжение дома от артезианской скважины выступает самым долговременным решением задачи в целом, вы на всю жизнь обеспечите себя водой. Вас не должна смущать высокая цена водоснабжения коттеджа, так как, потратившись один раз, вы будете пользоваться водой в течение долгого периода (больше 50 лет), а применение полимерных технологий позволит продлить срок полезной службы артезианской скважины аж до 100 лет. Но есть и один недостаток такого водоснабжения - при бездействии скважины способны заиливаться, но нам с вами это не грозит, мы-то проживает в коттедже круглогодично.

Водоснабжение коттеджа своими руками

Монтаж системы водоснабжения коттеджа в себя включает установку таких её отдельных составляющих, как автоматизированные насосные станции, подающие воду, гидроаккумулятор, наружные водопроводные сети, узлы учета и ввода, внутреннее водоснабжение, системы очистки воды, водогрейное оборудование регулирующие давление станции.

Бурение скважины «на известняк»

Основное внимание при водоснабжении коттеджа своими руками уделите проектированию скважины, вода из которой будет выкачиваться при помощи погружного насоса. В рамках составления проекта водоснабжения коттеджа рассчитайте примерный объем воды, уточните размещение водоносного пласта и определите диаметр и глубину колонны. Для водоснабжения коттеджа лучше бурить скважину «на известняк» (до 100 метров), так как скважина «на песок» имеет ограниченный срок использования (до 15 лет).

Диаметр скважины «на известняк» доходит до 300 миллиметров, а производительность - около 100 кубических метров в час. Также при проектировании артезианской скважины рекомендуется сделать анализ воды для оптимизирования использования фильтров и прочего оборудования для обработки воды.

Чтобы пробурить на своем участке артезианскую скважину, рекомендуется обратиться в буровую компанию города, так это достаточно тяжелая работа. Стоимость бурения одного метра почвы составит примерно 1500 - 2000 рублей. До подписания договора на бурение стоит обязательно уточнить, выдаются ли в данной организации на скважины паспорта, в котором указываются все необходимые характеристики скважины (высота и глубина зеркала, дебет).

Для возможности всесезонной работы артезианской скважины ее нужно дополнить кессоном, который защитит её от стужи. Визуально он является баком с крышкой, которая приваривается к обсадной трубе. Кессон способен обеспечить постоянные положительные температуры в районе устья скважины благодаря заглублению ниже глубины промерзания. Высокая герметичность данной конструкции обеспечит защиту скважины от источников внешнего загрязнения. Применение для этой цели бетонных колец лучше не практиковать, чтобы не ломать голову о надежном решении задачи герметизации конструкции.

Обустройство артезианской скважины

Работы по обустройству скважины можно выполнить самостоятельно. Это касается подключения необходимого оборудования - погружение насоса, обвязка скважины, подключение автоматики. При выборе насоса для бесперебойной подачи воды в дом помните, что подача воды из скважины осуществляется погружной моделью, а из колодца - поверхностным насосом. Хотя эти две системы и являются идентичными по своим слагаемым (насосная установка, трубопровод и системы управления водоснабжения), нежелательно делать наоборот!

Выбрать погружной насос для водоснабжения коттеджа можно из огромного количества разновидностей насосов. Самыми популярными на сегодняшний день являются немецкие насосы производителя Grundfos, также себя отлично зарекомендовала итальянская компания Water Technics Inc. Определившись с производителем, нужно выбрать модель насоса. Рассчитайте для этого производительность и максимально возможный напор насоса.

Главная функция гидроаккумулятора состоит в поддерживании постоянного давления в системе водоснабжения коттеджа и снижении нагрузки на насос. Они различаются исключительно объемом вмещаемой воды. Бывают гидробаки объемом 10 - 1000 литров. Если коттедж небольшой на 3-5 кранов, одну ванну и один туалет, то лучше всего выбрать гидробак на 50-100 литров. Если вы планируете обустроить дома бассейн и на участке соорудить фонтаны, то следует потратиться на крупный гидроаккумулятор.

Заключительным этапом обустройства скважины является монтаж и настройка систем автоматики. Подобные системы в себя включают реле давления и пульт управления. Реле давления необходимо для установки максимального и минимального уровня давления в системе. Пульт управляет автоматикой, то есть включением и остановкой насоса, работой датчика теплового реле, датчика «сухого хода» и реле давления.

Даже при монтаже самой простой системы водоснабжения коттеджа рекомендуется использовать магистральные фильтры тонкой очистки воды. Большое значение имеет наличие специального для питьевой воды кабеля для подключения насоса и троса из нержавеющей стали. Поскольку все оборудование для артезианской скважины занимает немало места, оно нуждается в защите от атмосферных воздействий, требует ухода и обслуживания, поэтому нужно устроить специальное помещение, которое принято называть «насосная», исходя из его главного назначения.

Монтаж дворовой магистрали

После того, как вы пробурили и обустроили скважину, возникает вопрос обеспечения подвода воды из скважины в коттедж, для чего проделывают разводку системы водоснабжения в коттедж, по прилегающей территории и вспомогательным строениям. Водоснабжение современного коттеджа разводится по таким помещениям: санузел и ванная, кухня, сауна, хозблок, теплицы и т.д., где требуется обеспечение водоснабжением.

Раньше с вопросом водоснабжения коттеджа был связан целый перечень проблем, так как существовали только металлические трубы, которым присущи многие недостатки. Металлические трубы подвержены коррозии, также существуют риски промерзания в холодные месяцы. При возникновении коррозии нарушится целостность трубы, возникнут утечки, а также уменьшится давление. К тому же в результате промерзания труба может разорваться изнутри из-за льда.

Но современные технологии позволяют этих опасностей избежать. Как известно, не подвержены коррозии пластиковые трубы, также они не лопаются в случае промерзания, что дает им ощутимые преимущества перед металлическими. Высокая пластичность пластмассовой трубы позволяет существенно уменьшить число соединений в системе водоснабжения коттеджа, что сокращает время прокладки трубопровода.

Для всесезонного пользования водой в вашем доме, включая зимнюю пору, от скважины к коттеджу трубопровод рекомендуется прокладывать ниже глубины промерзания, так как подобные трубы при промерзании способны деформироваться, что может сказаться на исправности насоса. Поэтому нужно уделить вниманию утеплению наружной части водопровода, а для укладки труб необходимо рыть траншеи, что имеет глубину 1,6 метра. Также в последние годы получили широкую популярность пластмассовые трубы, которые имеют теплоизолирующее покрытие.

К тому же существует возможность комплектации труб с помощью греющего кабеля, потому что даже уложенный по всем правилам трубопровод на глубине двух метров с использованием трубной изоляции не может гарантировать того, что в трубе вода не замерзнет в сильные морозы. К слову сказать, чаще всего вода замерзает в той части трубопровода, где она проходит непосредственно через фундамент коттеджа и поднимается через не отапливаемый подпол в жилое помещение.

Саморегулирующийся греющий кабель способен поддерживать температуру воды в трубопроводе на должном уровне. Если в коттедже не имеется отапливаемого цокольного этажа, применять греющий кабель стоит обязательно! К тому же потребление электроэнергии будет минимальным - в среднем 16 Вт/м. Цена греющего кабеля вместе с заделкой концов и вилкой выйдет примерно 330-350 рублей за один метр.

Подбирать диаметр труб необходимо, учитывая объем забора воды с источника и нормативов СНиПов. Самыми распространенными считаются трубопроводы, которые отличаются расходом 0,03 - 0,12 метров кубических в секунду и наружным диаметром трубы от 32 до 63 сантиметров. Ввод трубопровода в коттедж лучше всего совершаться через подвал. Также на этом этапе нужно провести монтаж канализационных труб от основной канализационной магистрали до фундамента коттеджа.

Внутридомовая водопроводная сеть

Прежде, чем заняться монтажом водопровода внутри помещения, необходимо разработать схему водоснабжения коттеджа внутри жилья, которая состоит в большинстве случаев из таких составляющих: как сантехника, трубопровод, смесители, приборы для нагревания воды и создания горячего водоснабжения, запорная и регулирующая арматура, а также разводящая сеть.

Трубы водоснабжения рекомендуется укладывать ниже электрических проводов и труб газоснабжения, трубы с горячей водой всегда должны быть выше труб с холодной. Трубы принято укладывать в стяжке пола, иногда - в стене, а распределитель устанавливают в специальном шкафу. Соединение между точкой потребления и распределителем выполните из одного отрезка трубы. Возможность утечек благодаря этому сводится к минимуму.

Трубы необходимо защитить от механических повреждений, так что отрезки, что укладываются в полу, следует располагать в защитной трубе. Проход труб через перекрытия и стены необходимо выполнять в защитных муфтах. Если подобные трубы ведут из гаража или котельной, то данные соединения нужно взять газонепроницаемыми.

В системе водоснабжения коттеджа требуются перекрывающие вентили. Рекомендуется, чтобы каждый умывальник, мойка, душ, ванна или группа данных приборов имели отдельные вентили - к примеру, один для приборов, что смонтированы в кухне, а другой - для устройств в ванной. Благодаря этому при замене смесителя или прокладки не потребуется сливать со всей системы водоснабжения коттеджа воду.

В системе водоснабжения коттеджа сразу же за насосом или счетчиком воды необходимо установить механический сеточный фильтр. Аппарат способен «ловить» крупные твердые частицы: ржавчину или песок, благодаря чему будут защищенными смесители, фильтры и прочие установки, которые смонтированы в системе внутреннего водоснабжения. Производительность фильтра должна соответствовать общему объему воды, что протекает по системе.

Фильтры могут улавливать частицы различного диаметра. Лучше выбирать аппарат, который задерживает частицы больше 90 µм. Фильтры с более частой ячейкой, которые задерживают более мелкие загрязнения, создают потоку воды слишком большое сопротивление. Временами для системы водоснабжения коттеджа требуется также установка фильтров, которые подготавливают воду, это будет зависеть от ее качества.

Чаще всего вода, что добывается с большей глубины из-под слоев, которые не пропускают воду, содержит много магния, марганца, извести и железа. При желании можно установить высокотехнологичную систему водоочистки, что основана на ионообменном процессе и мембранных технологиях. Подобные схемы очистки представляют из себя комплексную систему, где конструктивно в форме единого модуля совершен монтаж разного оборудования, которое обеспечивает полную комплексную очистку воды и её обеззараживание.

Также на данном этапе нужно произвести монтаж внутренней канализации, собирающей стоки с каждого сантехнического прибора. Это раковины, мойки, унитазы, точки установки посудомоечных и стиральных машин, сливы в полу, душевые кабины и ванны.

Горячее водоснабжение коттеджа

Конечно, для увеличения комфортности жизни требуется горячее водоснабжение коттеджа. Горячей водой современный коттедж может снабжаться из котла, но в этом случае необходим отдельный отопительный контур, или из нагревателя воды. Но основной используемой энергией для нагревания воды является электроэнергия, а вот твердое топливо (уголь и дрова) сегодня практически не применяется, альтернативные источники, к примеру, солнечные коллекторы динамически развиваются в наше время, но широкого распространения ещё не получили.

Водонагревательное оборудование бывает накопительного или проточного типа, по способу расположения оно делится на напольное и настенное. Принцип работы проточного водонагревателя кроется в том, что нагревается вода, которая проходит через корпус. К проточному оборудованию относят и электрические водонагреватели, которые греют воду с помощью неизолированной спирали или тэна.

Водонагреватели электрического типа могут быть безнапорными для одной точки забора воды и напорными - подключаемыми к нескольким точкам водозабора, с электрическим или гидравлическим управлением. Экономически и практически целесообразнее, в систему горячего водоснабжения включать два различных прибора водонагрева, чтобы сэкономить на энергоносителях и бесперебойно использовать горячую воду.

Таким образом, водоснабжение коттеджа является важным вопросом ещё на стадии строительства. Главные факторы, которые определяют стоимость монтажа водоснабжения коттеджа или загородного дома, таковы: количество воды, что требуется для удовлетворения потребностей домовладельца, его семьи и хозяйства, условии использования системы водоснабжения и параметры скважины на воду.

Водоснабжение дома - это объективное условие для нормального проживания его жителей. СНиП 2.04.01-85 «Норма расхода воды потребителями» регламентирует расход воды в пределах от 80 до 230 л. в сутки на одного проживающего. Расход зависит от наличия централизованного водоснабжения, канализации, ванной или душа, наличия колонки для подогрева воды и других факторов.

В многоэтажных и коммунальных домах этот вопрос решается посредством подключения к системе центрального водоснабжения. Для частного загородного дома или дачи, приходится обеспечивать водоснабжение самостоятельно.

Конечно, единожды можно принести воду из внешнего источника в размере потребностей не составит труда. Но как обеспечить водой семью, в течение длительного времени?

Решить эту задачу поможет данная статья, в которой подробно структурированы виды водоснабжения, схемы, системы и способы их устройства. А также указаны нюансы выполнения основных видов работ своими руками.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

• обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

• получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

• получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

• проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

• выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

• доставка воды: привозная, грунтовая, из открытого источника;

• подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Таковыми могут быть поверхностные источники: пруды, реки, озера. В некоторых случаях такими источниками могут выступать системы очистки воды. Но, в нашей стране они пока не распространены.

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

2. Вода из подземных источников: бассейнов и водоносных горизонтов

Эта вода, в большинстве случаев, пригодна для потребления.

Как провести воду в частный дом своими руками

Пошаговое руководство по выбору и устройству водоснабжения в загородном коттедже или на даче от А до Я

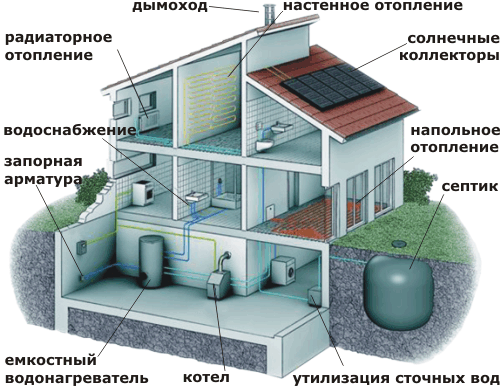

Схема водоснабжения дома состоит из элементов:

1. источник воды;
2. система труб;
3. насос, гидроакумулятор, реле автоматики;
4. фильтры;
5. фитинги, вентили, обратные клапаны и сантехнические приборы;
6. водонагревательное оборудование (для горячего водоснабжения);
7. канализация.

Элемент 1. Источник воды

Приступая к обеспечению автономного водоснабжения, следует определить источник подачи воды и обустроить его.

Среди подвидов автономного водоснабжения с подземным источником поступления воды выделяют:

1.1 колодец обычный;

1.2 абиссинский колодец;

1.3 скважина «на песок»;

1.4 артезианская скважина.

Окончательный выбор будет зависеть от вида и особенностей почвы, глубины залегания воды, от производительности водяной жилы.

1.1 Колодец обычный

Традиционному колодцу отдают предпочтение в том случае, когда водяная жила находится на глубине 4-15 м. Это, так называемые межпластовые источники воды. Кроме глубины залегания, важно определить производительность жилы. Поступающей воды должно хватить на обеспечение потребности семьи и/или домохозяйства. Посредством колодца можно обеспечить поступление воды на уровне 500 литров/сутки.

Безусловными преимуществами колодца являются:

• независимость от поставок электроэнергии. Так в случае отключения электричества воду можно будет забирать ведром;
• длительный срок службы (до 50 лет), что проверено на практике;
• низкая стоимость работ;
• простота устройства.

Следует отметить, что в виду незначительной глубины забора воды она может отличаться низким качеством. Это связано с вероятностью поступления в колодец грунтовых вод. Также колодцу свойственны перепады уровня воды.

Важно! Обустраивая колодец нужно правильно его расположить и с точки зрения удаленности от наземных построек. Он не должен располагаться близко к постройкам, оптимальное расстояние - 5 м. (позволит упредить размывание фундамента постройки). При этом к непосредственным источникам загрязнения (сточная канава, туалет, другие источники) расстояние должно составлять минимум 50 м.

Чтобы выкопать колодец необходимо выполнить ряд действий:

• взять пробу воды;

Важно! Прежде чем устраивать колодец на своем участке попробуйте воду у соседей, а еще лучше сдайте ее на анализ. Может случиться, что вода будет непригодной к употреблению и все усилия пропадут даром.

• получить заключение о качестве грунта и глубине залегания водоносной жилы. На практике, колодцы часто копаются «на глаз»;

• определить место рытья колодца. Для этого можно привлечь специалистов, использовать специальные приборы - рамки-индикаторы. А можно понаблюдать за росой в течение нескольких месяцев. Наибольшее скопление россы в определенном месте говорит о близости воды;

• выбрать стройматериал для отделки стен колодца (шахты). Чаще для этих целей используют такие материалы:

Железобетонные кольца, которые изготавливаются на заводах или отливают самостоятельно. Их диаметр составляет 1-1,5 м.п., а расчетный срок эксплуатации до 50 лет. Очевидным преимуществом использования колец является возможность углубления до 20 м, высокая скорость и большая безопасность проведения работ. Кроме того, кольца устанавливаются по мере продвижения работ;

Мелкоштучные материалы: кирпич, бутовый камень. Этот материал подходит только для колодцев глубиной не больше 3-4 м. Его использование существенно повышает трудоемкость работ;

Обработанные бревна. Для отделки шахты колодцы пригодны бревна из древесины, устойчивой к пребыванию в условиях повышенной влажности. К таковым можно отнести дуб, лиственницу, сосну. Диаметр бревен должен составлять не менее 120 мм.

• выкопать шахту колодца. Чтобы удешевить работу обычно этот выполняется вручную. Определить размеры шахты можно таким образом: вымерять диаметр бетонных кругов, замерять их толщину и добавить 10-15 см. на засыпку. Тогда при диаметре круга в 1 м и толщине в 10 см - диаметр шахты будет составлять 1,4 м. Если планируется применять другой материал, например, кирпич, то достаточно обозначить желаемый диаметр колодца и прибавить к нему две толщины материала;

• выполнить отделку колодца - внутреннюю и внешнюю.

1.2 Абиссинский колодец

Водоснабжение загородного дома из абиссинского колодца или скважины-иглы самый простой способ получить воду с минимальными затратами. Для этого достаточно выполнить ряд действий:

• проверить воду;
• выбрать место под колодец;
• забить скважину-иглу;
• установить обратный клапан и насос (ручной или автоматический).

Причина возросшей популярности колодцев в чистоте поступающей воды, герметичности, простоте бурения, возможности подключить насос, и длительном сроке эксплуатации (до 30 лет), значительное количество поступающей воды - более 1000 л/сутки. Среди недостатков - малая глубина забивания и зависимость от состава грунта.

1.3 Скважина «на песок»

В этом случае вода также поступает из межпластовых источников. Песчаная скважина дает возможность получить более чистую воду, поскольку водоносные слои находятся после суглинка, фильтрующего воду.

Таким образом, скважина используется в том случае, если глубина залегания водоносной жилы достигает 40 м.п.

Скважина имеет более короткий срок эксплуатации (до 10 лет) и позволяет получить до 50 м.куб. воды в сутки. Отличает скважину простота бурения, меньшая выемка грунта.

Подробное описание как сделать скважину с графической визуализацией представлено на видео

1.4 Артезианская скважина

Позволяет использовать воду со значительных глубин. Глубина скважины достигает 150 м., что позволяет получить воду высокого качества. Неограниченность запаса воды также является доводом в пользу артезианской скважины. При этом срок службы скважины возрастает по сравнению с предыдущим вариантом до 50 лет.

Способ бурения артезианской скважины идентичен предыдущему. Единственная разница в том, что применяется механический способ бурения: шнековый, роторный, колонковый или ударно-канатный. Конструкция скважины показана на схеме.

Важно! По закону, артезианская вода является стратегическим запасом государства. Поэтому возникает необходимость регистрации артезианской скважины.

Элемент 2. Трубы для водоснабжения

Водоснабжение невозможно организовать без монтажа разветвленной системы труб, как внешних, так и внутренних и водонапорного бака.

Для разводки используются оцинкованные, полиэтиленовые, полипропиленовые или металлопластиковые трубы.

Важно! Использование пластиковых труб упредит появление ржавчины и протекания. Им также удобнее придавать нужную форму. Расчетный срок эксплуатации полипропиленовой трубы - 50 лет.

Внешние трубы укладываются в грунт.

Важно! Глубина укладки труб зависит от уровня промерзания грунта (указаны в СНиПах, для средней полосы России глубина составляет около 1,5 м.). Трубы располагаются ниже этого значения. В этом случае системе не грозит промерзание и как следствие деформация.

Совет. Чтобы упредить застой воды в трубе ее нужно укладывать под углом к дому.

Далее один конец трубы заводится в дом (для этого в фундаменте оставляется отверстие, в которое помещается стальная труба. Она предотвратит деформацию трубы водоснабжения в случае усадки дома). Второй - опускается в скважину.

Элемент 3. Насос или насосная станция для водоснабжения

Насос можно установить в доме (подвале или подсобке)

А можно установить в кессоне или приямке (непосредственно над скважиной). На схеме показана установка в кессоне погружного насоса и поверхностного.

Чтобы получить кессон нужно выкопать яму глубиной 2-3 м. Уложить песчано-щебневую подушку на дно и залить бетоном. Стены удобно выкладывать кирпичами. В кессон устанавливается насос, а контур кессона заливается бетоном (слой около 0,4 м).

Выделяют два вида насосов:

Погружные насосы. Погружаются в воду (колодец, скважину) и поднимают воду. Для удобства такие насосы оснащены автоматикой, которая позволяет накачивать воду из дома.

Поверхностные насосы. Представляют собой насосные станции, оборудованные гидроаккумулятором и реле.

Гидроаккумулятор выполняет функции водонапорной башни.

Реле - регулирует давление насосной станции.

Принцип работы поверхностного насоса

Принцип действия заключается в следующем: насос подает воду в гидроаккумулятор, который ее накапливает. После того, как в доме включается вода, давление в системе понижается. После достижения критического уровня в 2.2 бар, включается реле, который в свою очередь включает насос. Насос подает воду в гидроаккумулятор до того уровня, когда давление восстановится на отметке в 3 бар. После этого реле отключает насос.

Подобрать насос можно руководствуясь следующими данными:

• глубина залегания воды (дно колодца или скважины);
• высота воды в шахте источника;
• высота точки водоразбора;
• объем потребляемой воды (м.куб).

Водозаборная труба насоса опускается в источник. Чтобы избежать засорения трубы на ее край устанавливаются фильтры.

Важно! Труба устанавливается на расстоянии 20-40 см. от дна (гравийной подушки). Расстояние определяется высотой воды в источнике.

Совет. Чтобы труба в традиционном колодце не сместилась, ее нужно закрепить к специальному штырю, устроенному на дне.

Элемент 4. Фильтры для системы водоснабжения

Очистка поступающей в систему труб воды - немаловажный аспект водоснабжения дома. Для очистки используются два вида фильтров:

Первый устанавливается на краю трубы, помещенной в скважину. Он очищает воду от механических примесей;

Второй - непосредственно в доме и может представлять собой сложную многоступенчатую систему фильтров. Схема очистки воды на рисунке.

Элемент 5. Фитинги, вентили и сантехника

Это элементы, которые необходимы для герметичного соединения труб между собой и с другими приборами.

Важно! Чтобы не допустить разрыва системы и протечки воды старайтесь использовать только качественную запорную арматуру.

К сантехническим приборам относят: краны, сливные бачки, водяные затворы (сифоны). На их качестве также не стоит экономить.

Элемент 6. Водонагревательное оборудование

Понадобятся в том случае, если есть необходимость в горячем водоснабжении, т.е. почти всегда.

Важно! Чтобы обустроить горячее водоснабжение необходимо предусмотреть наличие отдельного отвода к отопительному прибору.

При этом возможно несколько вариантов выбора отопительного оборудования:

• двухконтурный котел. Будет одновременно греть воду для отопления и бытовых нужд;

• одноконтурный котел. Предназначен исключительно для нагрева воды на нужды пользователей. К такому котлу полагается бойлер. При этом бойлер может быть накопительным или проточным. В первом случае, появляется возможность нагреть большой объем воды;

• электрический накопительный водонагреватель, позволяющий удовлетворить потребность в горячей воде значительного числа пользователей;

• несколько проточных водонагревателей. Они будут греть воду для каждого потребителя в отдельности. Такая система позволяет более рационально расходовать электроэнергию для нагревания воды.

Элемент 7. Канализация

После того, как определено место слива используемой воды, процесс обустройства водоснабжения можно считать законченным.

Отвод воды - обязательная составляющая и чем больше воды потребляется, тем больше ее нужно отводить. Значит нужно подойти ответственно и к этому этапу. Здесь также есть два варианта:

• врезаться в центральную канализацию;

• обустроить собственную автономную канализацию. Для сбора воды предназначен септик или отстойник. Бетонный и пластиковый септики показаны на фото. А их объем и количество (общий объем) зависит от количества потребляемой воды.

На видео обоснованы правила строительства септика для загородного дома.

Процесс водоснабжения от проектирования до строительства показан на видео

Заключение

Как видим, существуют разные схемы водоснабжения частного дома, от простых, до сложных, соответственно, одни обойдутся дешевле, а другие дороже. Также на стоимость подвода воды влияет конструктивная основательность, т.е. потребуется устройство снабжения водой, работающее периодически (временно) или круглогодично - зимой и летом. В любом случае, реализация каждой системы возможна своими руками, но требует знаний и навыков.
