Гриндер из мотора от стиральной машины своими рукам. Гриндер из мотора от стиральной машины своими рукам Видео: склеивание ленты для гриндера клеем ПВА

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр - линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

1. Привод с электродвигателем.
2. Станина на устойчивом основании.
3. Ведущий шкив.
4. Натяжной ролик с механизмом регулировки натяга.
5. Направляющие ролики (обычно один или два).
6. Устройство перемещения и наклона направляющих роликов.
7. Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера - это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

• дерево твердых пород и фанера - 15÷30;
• лаковые покрытия - 5÷15;
• древесина мягких и хвойных пород - 12÷20;
• изделия из углеродистой стали - 25÷30;
• пластмассы - 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка - это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V - это требуемая скорость абразивной ленты в м/с, а N - скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого - 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт. Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»). Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

Как сделать гриндер из дрели

Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным. Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру. Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер). Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

Стационарный гриндер из болгарки используется в тех же случаях, что и из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода. Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ - углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» (торговая марка ByChapay©) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления. Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»). Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз. Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Стиральные машинки зачастую выходят со строя, сохранив полную работоспособность своего двигателя. Его мощность и фактические обороты хорошо подходят для применения этой запчасти при изготовлении самодельных станков. Как оказалось, такой электропривод - это еще и идеальное решение для установки на самодельный гриндер.

Используемые материалы

Для изготовления потребовалось не так и много:

• мотор от машинки;
• его родной пусковой конденсатор;
• часть листовой обшивки машинки;
• 4 резиновые ножки от стиралки;
• лист фанеры;
• отрезок 5 см толстостенной трубки с внутренним диаметром 14 мм;
• 2 одинаковых подшипника;
• стекольный герметик;
• листовой металл сечением 8 мм;
• уголок 63х63 мм;
• профильная труба 40х40 мм;
• профильная труба 30х30 мм;
• удлиненная гайка;
• стальная полоса сечением 10 мм;
• мебельный газовый амортизатор;
• кнопка включения;
• пластиковые заглушки 30х30 и 40х40 мм;
• болты и гайки М12, М10, М6 и М5.

Главная деталь всей конструкции:

Процесс изготовления гриндера из двигателя стиралки

Для начала я сделал натяжные ролики.

Это заводские металлические. Наши будет самодельные, деревянные. Для их изготовления подойдет влагостойкая фанера, ее толщина не столь важна.

Из нее нужно наделать блинов, которые потом склеятся в ролик. Сначала устанавливаю на дрель коронку по дереву диаметром 102 мм. Вырезаю 9 фанерных блинов для ведущего ролика. Количество кружков зависит от толщины имеющейся фанеры и той ширины ленты, которая потом будет применяться.

Теперь блины нужно склеить. Сначала придется их немного прошлифовать, чтобы убрать сколы от коронки. Смазываю боковую часть кружков клеем ПВА и формирую широкий многослойный валик. Для нормального приклеивания фиксирую заготовку под пресс.

Пока ведущий ролик сохнет можно сделать ведомый валик. Для него используется коронка на 64 мм. Опять с помощью дрели вырезаю 9 блинов из той же фанеры и клею под прессом.

Для предотвращения расслоения роликов после их высыхания я сделал в них по 2 боковых отверстия и все дополнительно стянул парой шурупов с каждой стороны.
Провожу балансировку роликов в токарном станке, немного стачивая неровности и добиваясь гладкости заготовок.

Чтобы закреплять ведущий ролик на вале двигателя необходимо сделать переходник. Для этого применяется отрезок толстостенной трубки.

В большинстве случаев потребуется труба с внутренним диаметром 14 мм. Чтобы поджимать трубку на валу электромотора просверливаю отверстие и нарезаю резьбу М5. На втором конце трубки навариваю болт М12.

На половину глубины расширил отверстие ведущего ролика под посадку трубки. В остальную узкую часть будет входить резьба от болта М12.
В ведомый ролик нужно поставить пару подшипников, по одному с каждой стороны. Их размер не столь важен, можно использовать любой, главное, чтобы подходящего внутреннего диаметра. Готовлю посадочные гнезда под подшипники на токарном станке.

Чтобы сделать поверхность роликов более гладкой, решил их покрыть стекольным клеем. Для этого фиксирую их поочередно в токарном станке, и равномерно промазываю по периметру и торцам.

Теперь нужно сделать станину для установки электродвигателя. В качестве основы использую металлический лист сечением 8 мм. Вырезаю прямоугольник со сторонами 220 на 310 мм.

Для непосредственного крепления двигателя понадобится 2 уголка. Готовлю отрезки длиной 130 мм. Под электромотор идеально подошел 63-й уголок.

Укладываю стальную пластину на ровной поверхности, ставлю уголок и двигатель, после делаю разметку для сверления крепежных отверстий сверлом 6 мм.

Чтобы в дальнейшем уголок не мешал болту фиксации ведущего ролика нужно выбрать металл поблизости вала. Проще всего вырезав небольшой треугольник.

Монтирую уголки на электродвигатель используя четыре гайки М6 с прессшайбой.

Устанавливаю мотор с креплениями на место, делаю разметку и привариваю уголки к подошве станка.

Отрезаю от профильной трубы 40х40 заготовку длиной 300 мм. Делаю еще один отрезок такой же длины, но уже из профильной трубы 30х30 мм.

Теперь нужно сделать механизм регулировки ленты. Для начала беру удлиненную гайку и обтачиванию ее грани.

Навариваю ее до стальной полосы сечением 10 мм. Просверливаю на полосе отверстие и нарезаю резьбу М10 для болта, на котором будет фиксироваться ведомый ролик.

Потом из ранее отрезанной квадратной трубы 30х30 сварил Г-образную заготовку. К ней приварил гайки для фиксации сделанной полосы. Также закрепил гайку с болтом на перпендикулярной стенке квадрата напротив шляпки болта, на котором будет монтировать ведомый ролик. Закручивая или выкручивая короткий болт, можно будет менять угол ролика, тем самым настраивая станок.

Ставлю вертикально профильную трубу 40х40 на платформу станка и привариваю. При этом примеряюсь по месту таким образом, чтобы ведомый ролик стоял напротив ведущего, который в свою очередь закреплен на валу двигателя.

Чтобы обеспечить плавное натяжение ленты нужно установить газовый мебельный амортизатор между вертикальной трубой 40х40 и Г-образным держателем ролика 30х30.

Опорную площадку для станка делаю из имеющихся материалов. Используя небольшой отрезок профильной трубы 40х40 и 63-го уголка. На трубе сделал вырез, для увеличения площади приварки. Уголок прикрепил с помощью болтов, поскольку его нужно будет снимать при обслуживании. Все заготовки делал без предварительного размера, просто подгоняя по месту.

А теперь готовлю столик для упора обтачиваемых заготовок. Для этого применяю все тот же листовой металл сечением 8 мм. Ширину столика сделал 80 мм.
Готовлю основание под столик. Для этого беру трубу 40х40 длиной 120мм. Сверлю в ней отверстие, оттачиваю торец полукругом и нарезаю резьбу М10. Делаю маленькие ушки из листового металла. Они будут выполнять роль петель. Привариваю ушки к столешнице.

Некоторых обывателей вводит в ступор слово гриндер, а между тем ничего необычного в этом слове нет. Гриндером называют своеобразный шлифовальный станок, который предназначен для более тонкой финишной зашлифовки какой-либо детали. В данной статье мы расскажем о том, как изготовить самодельный шлифовальный станок гриндер с двигателем от автоматической стиральной машины, надеемся, эта информация будет вам полезной.

Сферы применения станка

Прежде чем вы начнете собирать станок с применением двигателя от стиральной машины, вспомните о правилах техники безопасности. Процесс сборки и дальнейшего применения самодельного станка может быть опасен для вашего здоровья. Будьте благоразумны и осторожны, если не уверены в своих навыках, лучше не беритесь за изготовление самодельного станка.

Итак, где применяется гриндер, зачем он вообще нужен в домашнем хозяйстве? В большинстве своем для хозяйственных надобностей требуется наждак. Кстати сделать еще проще, чем гриндер, если вам интересно, почитайте одноименную публикацию, размещенную на нашем сайте. Гриндер, в отличие от наждака, требуется в тех случаях, когда вам нужно быстро и аккуратно зашкурить какую-либо поверхность.

К сведению! На гриндеры продаются ленты (75х457 мм) с какой угодно рабочей поверхностью, так что впредь проблем возникнуть не должно.

Например, если вы делаете черенок для сельскохозяйственного инвентаря или рейки для пчелиных рамок, вам в финале нужно зашкурить эти детали, чтобы потом не было проблем. Можно сделать эту работу руками, но тогда будет потрачено немало сил и энергии. Гриндер сделает процесс ошкуривания простым и незатейливым.

Изготавливаем механизм

Важнейшим элементом, кроме двигателя от стиральной машины, является самодельный подвижный узел, с помощью которого осуществляется натяжка ленты и регулировка ее положения. Можно купить готовый подвижный механизм для такого станка или заказать его изготовление у мастеров, но тогда стоимость готового изделия будет приближаться к цене заводского гриндера, что, конечно же, неприемлемо. Так что мы попробуем изготовить эту важнейшую деталь своими руками. Какие материалы потребуются:

• несколько кусочков уголка 30 мм, один длинный – 40 см и два коротких 15 и 25 см;
• два длинных болта и с десяток гаек;
• шпилька;
• пружина на болт;
• полоска металла 30х100 мм;
• короткие болты, шайбы, гайки.

Детали валика пришлось вытачивать на токарном станке. Их вы можете видеть на рисунке ниже. Два подшипника, гайка, сам валик и своеобразный вал.

Соответственно из инструментов нам потребуется: токарный станок, болгарка, дрель, электросварка, гаечные ключи, плоскогубцы и «ангельское терпение». Делаем следующее. Привариваем уголки и пластины друг к другу так, как показано на рисунке ниже. В торец конструкции вставляем болт с пружиной. Данный болт нам потребуется для регулировки натяжения ленты.

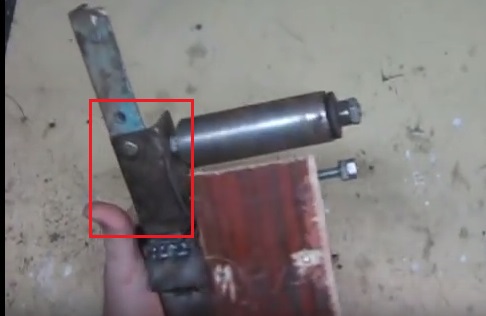

Основной болт будет держаться за счет двух маленьких пластин с отверстиями и нарезанной резьбой, которые приварены в нижней части уголка перпендикулярно ему.

Далее в верхней части основного уголка просверливаем отверстие, вставляем в него короткий болт и прикручиваем короткий кусочек уголка. Это кусочек должен слегка двигаться из стороны в сторону и к нему в свою очередь будет прикреплен валик с подшипниковым механизмом. Движение этого кусочка уголка впоследствии позволит регулировать положение ленты.

Собираем механизм валика и прикручиваем его к уголку. Слишком затягивать не нужно, чтобы валик крутился свободно, но и соскочить валик с подшипниками также не должен, поэтому прихватываем подшипники к валику сваркой, а на торцы вала закручиваем контргайки. Под валиком в уголке нужно будет просверлить еще одно отверстие и закрепить в нем шпильку, на одном конце которой нужно закрутить две гайки, а другой конец будет упираться в основной уголок. Очень важно чтобы шпилька закручивалась и выкручивалась по резьбе.

Приваренный перпендикулярно основному уголку короткий уголок с прикрученным к нему кусочком ДСП служит направляющей, а главное защищает руки мастера во время регулировки движения ленты. Для безопасности это важно, поскольку самодельный гриндер регулируется шпилькой, которая расположена в опасной близости с активно двигающейся лентой. Ну, вот и все, механизм готов, теперь можно подключить двигатель, одеть на его вал втулку, соединить это все с подвижным механизмом и начинать испытания.

Двигатель и вал

О том, мы уже довольно много говорили и не станем повторяться. Перейдем сразу к следующему и финальному этапу сборки гриндера. Подключим двигатель от старой полуавтоматической стиральной машины. Защитим корпус двигателя листом тонкой жести и закрепим его на подходящую станину . В нашем случае мы сварили станину из уголков, но вы можете закрепить двигатель прямо на верстаке.

Конденсатор, управляющий запуском двигателя можно взять от той же стиральной машины полуавтомат.

Как видите, мы взяли двигатель сразу с длинным валом, но если у вас в наличии обычный двигатель от стиральной машины с коротким валом, то придется что-то придумывать и увеличивать его длину. На рисунке выше вы видите, что на вал двигателя одета особая деревянная втулка, которую мы выточили на станке. На эту втулку мы оденем ленту гриндера. Подвижный механизм, который мы сделали ранее, закрепим чуть выше двигателя. В итоге получится станочек, который вы можете видеть на рисунке ниже.

В заключение, отметим, гриндер из двигателя стиралки сделать непросто, но если есть желание и чешутся руки, то можно потратить пару дней и смастерить нечто подобное тому, что было представлено на ваш суд в данной публикации. Главное не спешите и помните о технике безопасности, удачи!

Всем привет. Предлагаю Вашему вниманию самодельный гриндер с двигателем от стиральной машины автомат.

Движок коллекторный, мощность 400Вт. Обороты регулируются для обработки различных материалов. В качестве регулятора использован самодельный блок, выполненный на Arduino .

Приступим. Для основания был взят лист железа толщиной 7 мм. Размер пластины получился 250 на 300 мм. Из этого же куска вырезаем вертикальную стойку и привариваем как на картинке. Так же не забываем про косынку для придания жёсткости. Здесь особых размеров нет, так как всё делалось под конкретный двигатель. Вы тоже ориентируйтесь на то, что у Вас есть. А общую компоновку думаю поймёте. Так же был заказан приводной ролик диаметром 55 мм. Он установлен на вал двигателя и законтрён болтом м6.

Верхний узел служит для регулировки и удержания ленты в рабочем положении. Он состоит из двух перпендикулярно скрученных между собой пластин. к одной болтом крепится ролик, к другой приварена гайка с вкрученным регулировочным болтом.

При вкручивании болта пластина с роликом отгибается в одну сторону, а при выкручивании в другую. Этим и происходит регулировка ленты от смещения. Ну и сами ролики должны находится в одной плоскости. Так же верхний ролик выполнен в форме бочки. Это позволяет удерживать ленту при работе в одном положении. Этот узел крепится к вертикальной стоике болтом. Между пластинами стоит упорный подшипник от передней стойки автомобиля форд. Это соединение должно быть подвижно, но без люфтов. Оно служит для натяжения ленты. С обратной стороны натянута пружина.

Теперь из разрезанного пополам швеллера изготовил кронштейн для прижимной площадки. В нём сделаны пазы для регулировки. К второму куску приварена сама прижимная площадка. Он прикручивается к первому обрезку на болтовое соединение для возможности отрегулировать положение площадки.

Столик для работы вырезан из листа 10мм. Размер около 150 на 300мм. К снованию приварен кронштейн с отверстием и добавлена косынка. Такая же пластина приварена к столику. Отверстие выполнено в форме прорези. Это позволяет производить регулировку столика. Его можно двигать ближе или дальше относительно ленты, а так же менять угол наклона. Это удобно при заточке различного инструмента. В процессе сборки столик выставлен перпендикулярно боковой стороне ленты.

Вся конструкция была разобрана и покрашена для более эстетичного вида.

Что можно сказать про двигатель, то его мощности вполне хватает. На регуляторе выставлены обороты 6000. При таком диаметре приводного ролика и оборотах, скорость ленты приличная, и вместе с регулировкой позволяют обрабатывать различные материалы. Двигатель нужно обязательно закрыть для предотвращения попадания металлической пыли.

Вот такой станочек помощник появился у меня в

Если у вас есть ненужная стиральная машина, которую не удалось продать, ее можно выгодно использовать. Из двигателя стиральной машины можно сделать самодельный шлифовальный станок. Называется такое устройство – гриндер.

Он имеет преимущества перед шлифовальными машинами – позволяет с удобством обрабатывать торцы изделий, а также мелкие детали. Узнайте, как собрать станок своими руками, в нашей статье.

Когда используется станок

Гриндер применяется для окончательной обработки деталей от шероховатостей – перед покраской или покрытием лаком. Также для выравнивания дефектов и изъянов на поверхностях.

Станок позволит быстро и качественно справиться с работой. Кроме того, к нему идут ленты различной зернистости, так что сфера применения достаточно широкая. В зависимости от выбора ленты, вы сможете обрабатывать изделия из:

• дерева;
• стали;
• цветного металла.

С помощью самоделки из двигателя от стиральной машинки будет удобно шлифовать детали различных форм, чего не сделаешь ручным инструментом. Например, треугольные, трубные, плоские и круглые предметы.

Подготовительные работы

Понадобится своими руками изготовить подвижный элемент, по которому будет передвигаться лента. Если покупать его отдельно для сборки конструкции, то он обойдется примерно в ту же сумму, что и новый станок.

Какие детали нужны для работы:

• уголки: один длиной 40 см и два по 15 и 25 см;
• 2 длинных болта и несколько обычных, гайки, шайбы, пружина;
• шпилька;
• кусок металла размером 30х100 мм.

Какие инструменты понадобятся:

• токарный станок;
• дрель;
• сварочный аппарат;
• пассатижи;
• рожковые ключи;
• болгарка.

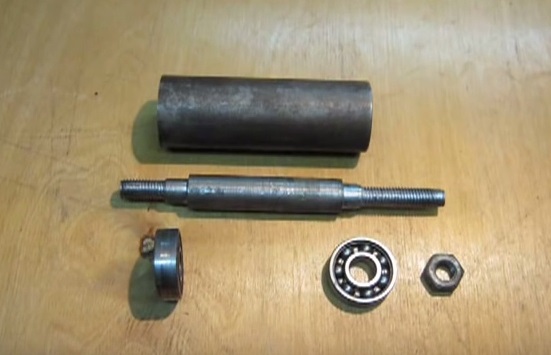

Также необходимы детали, которые можно изготовить только на станке либо заказать в мастерской. Это:

• валик;
• подшипник;
• втулка;
• гайка;

Как собрать гриндер из мотора стиральной машины: инструкция

Теперь возьмите подготовленные уголки. С помощью сварки соедините уголки, как видно на фото ниже. К нижней части параллельно приварите две небольшие металлические пластины с отверстиями для болта.

Регулировать натяжение ленты на станке поможет болт с надетой на него пружиной, установленный в торцевое отверстие конструкции из уголков. Сделайте отверстие в верхней части уголка для короткого болта. Прикрутите на это место короткую часть уголка, закрепленную болтом не до конца. Короткая часть должна двигаться, позволяя менять натяжение ленты.

Затем установите валик с подшипниковым механизмом. Не стоит слишком затягивать валик на уголке, он должен свободно вращаться. Один конец валика закрепите гайкой, а второй приварите сварочным аппаратом к уголку.

Установите шпильку. Для этого проделайте дополнительное отверстие в уголке под валиком. Продев шпильку, закрепите ее двумя гайками с одной стороны. При установке шпильки следите, чтобы она входила по резьбе.

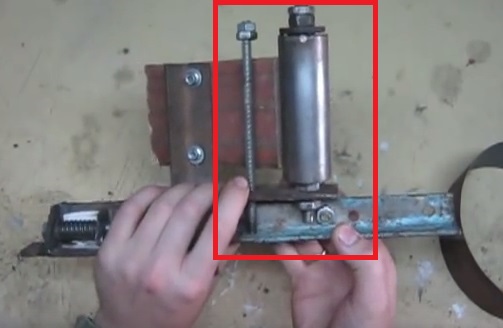

Как видно на фото выше, в конструкции присутствует еще одни элемент. Это уголок с куском ДСП, который закреплен короткими болтами. Он нужен для вашей безопасности. Натяжение ленты происходит с помощью шпильки, поэтому ваши руки будут находиться близко к быстро движущейся ленте. Такая планка защитит руки от повреждения.

Как подключить мотор

Осталось подключить электродвигатель. Желательно использовать асинхронный движок от стиральной машины-автомат. Мощность может составлять от 200 до 300 Ватт, а скорость оборотов от 1500 до 3000 в минуту. Следовательно, производительность ленты будет зависеть от характеристик мотора.

Хорошо, если у двигателя достаточно длинный вал. Но если это не так, то нужно его увеличить самостоятельно. Здесь понадобится специальная втулка из дерева, изготовленная на станке. Втулка надевается на вал двигателя, после чего на нее надевается лента.

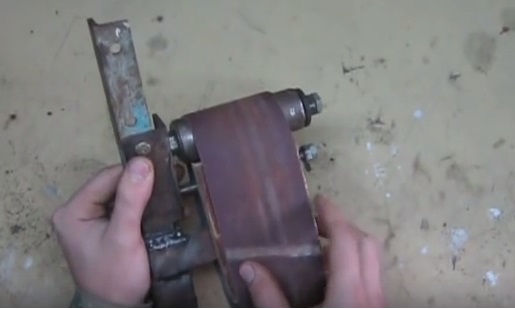

Чтобы лента не смещалась при работе, а располагалась посередине, нужно сделать центральную часть втулки на 2-3 мм больше.

Установка ленты

Вы можете купить специальную ленту или изготовить ее из наждачного полотна. Ее ширина должна быть не более 200 мм. Разрежьте полотно на полосы соответствующей длины. Теперь полосы нужно соединить. Используйте только специальный клей. Дальше действуйте так:

• Укладывая куски стык в стык, нанесите на них клей.
• Сверху уложите кусок материи и крепко прижмите.
• Затем накройте листом бумаги и закрепите горячим утюгом.
• Обрежьте излишки материи по краям.

Так как на ленту будет оказываться сильное воздействие, выполнить соединения нужно качественно.

Надевая ленту на гриндер, следите, чтобы шов, который лежит внахлест, не задирался при работе.

Как отрегулировать шлифовальный станок

Регулировка ленты происходит шпилькой, которая установлена в конструкции самодельного станка. Закручивая и выкручивая шпильку, вы влияете на степень прижима (натяжения) ленты.

Здесь нужно быть аккуратным: если работать на высокой скорости с небольшим натяжением – обработка может быть некачественной, с пропущенными участками. Если снизить скорость и сильнее натянуть ленту, то можно испортить изделие.

Также выбирайте степень зернистости абразива в соответствии с материалом обработки.

Разобравшись в деталях работы, вы обзаведетесь полезной техникой в домашнем использовании.
