Подогрев дачного летнего душа — Простейшие методы. Как сделать проточный водонагреватель своими руками Дачный электрический водонагреватель для душа сделать самому

Сложно представить себе современную жизнь на даче без привычного комфорта. Дачный душ с подогревом поможет поддерживать нужный уровень гигиены и комфорта тем, кто обожает загородный отдых или работает по выходным на даче. Простой душ уже значительно повышает уровень комфорта для приусадебного участка. Для того чтобы максимально повысить уровень комфорта поможет летний душ для дачи с подогревом воды, им можно будет пользоваться в любую погоду, благодаря утеплению и отгороженной раздевалке.

Есть достаточно много методов обустроить у себя на участке дачные душевые кабины с подогревом воды, как следует ее, оснастив, начиная от заказной конструкции и ее установки под ключ на специализированном предприятии и заканчивая покупкой отдельных узлов и самостоятельным выполнением всех работ от эскиза и разметки до установки полотенцедержателей и мыльницы.

Если кто-то вполне удовлетворен средней температурой воды, так чтобы не заработать простуду, когда используется обычный садовый душ, то некоторым принципиально важно наличие теплого душа с возможностью регулировки температуры подогрева. Исходя из этого, необходимо рассмотреть все распространенные летние и всесезонные модели с их плюсами и минусами для того, чтобы легче было выбрать оптимальный вариант.

Титан. Дачный душ, оборудованный принудительным подогревом, может быть укомплектован дровяным либо угольным титаном. Такой метод позволяет получить горячую воду, невзирая на погодные условия. Чтобы увеличить эффективность необходимо смонтировать расширитель, который поможет обеспечить циркуляцию воды – холодная будет спускаться в теплообменник, теплая же – подниматься в бак.

К категории особо опасных относится оборудование, чья работа напрямую связана с открытым огнем, и если у вас нет необходимого опыта, лучше не пытаться самостоятельно изготовить дачный душ своими руками с подогревом на основе котла, титана или печки. Оптимальным решением в данном случае будет купить уже готовую конструкцию с соответствующими сертификатами и гарантией качества. Но и в этом случае имеются серьезные недостатки, которые относятся к безопасности.

Для того чтобы избежать возгорания, нужно будет установить асбестовую или теплоизоляционную защиту. Для того чтобы смонтировать титан внутри душевой кабины, нужно будет с особым вниманием выбирать материал, который будет использован для конструирования стенок, пола и потолка. Если же принято решение о внешнем размещении, то необходимо позаботиться об ограждении титана либо печи, для предотвращения приближения к ним детей.

Электрический подогрев. Одним из наиболее удобных методов подогрева является электричество, конечно если соблюсти все необходимые меры безопасности во время сборки конструкции. К минусам подобного подогрева можно отнести серьезную нагрузку на сеть, которая идет от ТЭНов или обычного киловатного кипятильника (данным вариантом можно воспользоваться при ограниченном бюджете). Конструируя дачный душ с подобным способом подогрева, необходимо заранее оптимизировать электросеть для получения тёплой воды.

Важно: любое электрооборудование (неважно осветительное или обогревательное) крайне необходимо установить, согласно требованиям правил безопасности: все кабели, выключатели и розетки должны быть влагозащищенными, а кроме этого должны быть оборудованы надежным заземлением для лучшей защиты.

Солнечные панели. Обустройство дачного душа с подогревом при помощи вакуумного солнечного коллектора довольно дорогое удовольствие. Панели с вакуумными трубами являются накопительными водонагревателями. В принципе их работы лежит использование ультрафиолетового излучения солнца, а не его тепла для образования тепловой энергии. Оборудование для такого душа можно купить, но так же если есть специальными знания и навыки, то такой бак с подогревом можно изготовить своими руками.

Правильная работа напрямую зависит от подбора (необходимо учитывать нагрузку, которая рекомендуется производителем) и качества самой техники, способной нагреть воду. Исходя из этих данных, стоит сделать вывод, что не стоит экономить на покупке оборудования, так как может оказаться, что деньги были потрачены напрасно.

Подготовка места на участке для установки душа

Выбор места играет главную роль не только во время установки душа с солнечным нагревом воды, но и для остальных видов душа. Если установить дачный душ на открытом солнечном месте, это даст возможность быстрее высохнуть душевой кабинке, а если еще сделать и открытый стояк (такой как, например, дренажная канава) это позволит избежать «вечной лужи» даже во время частого использования кабинки.

До начала работ нужно также определиться с методом водоотвода – данная деталь может оказать существенное влияние на всю конструкцию, для этого необходимо все предусмотреть еще во время проектирования, чтобы потом не исправлять готовую конструкцию.

К самым популярным видам водоотвода в дачном душе, пожалуй, можно отнести следующие:

самый простой – прямой сток на землю или в канаву через дренажное отверстие или щели в полу;
при помощи трубопровода через поддон или дренажное отверстие в полу и их транспортировка в канализацию;
применение септика.

Основываясь на этих методах удаления грязной воды, исходя от наличия материалов, условий и бюджета, можно создать огромное количество вариантов.

Проект – важнейшая часть строительства душевого домика

Перед тем как начинать сооружать даже самую простейшую кабинку или же душ для дачи из поликарбоната с раздевалкой, необходимо продумать проект, который позволит избежать серьезных ошибок. Сделать это несложно, главное – продумать конечный результат и отталкиваться от этой темы.

Общая высота конструкции не должна быть более 3-х метров, так как человек должен иметь возможность свободно поднять вверх руки. Также необходимо помнить и о пространстве. При нахождении в душевой кабинке движения не должны быть ограничены.

Во время возведения душа нужно следовать следующим характеристикам:

размеры кабинки не должны быть менее 1×1 м;
необходимо помнить о том, что понадобится выделить пространство для одежды.

Во время строительства теплого душа на даче своими руками нужно учитывать маленькая площадь может привести к разрушению всей конструкции. Для укрепления конструкции можно воздвигнуть свайный фундамент, это сделает ее более надежной и долговечной.

Свайные фундаменты достаточно популярны в строительстве благодаря своей хорошей репутации. Современный свайный фундамент достаточно востребованный, так как его цена намного меньше, чем у его «собратьев», а по качеству он им ни чем не уступает.

Для того чтобы соорудить этот фундамент необходимо использовать трубы чей диаметр составляет 100 мм. Для них бурится в земле отверстия такой глубины, чтобы трубы над землей выступали на 15-30 см.

Как установить душ с подогревом на даче?

Работа по воздвижению дачного летнего душа состоит из последующих этапов:

Изготовление фундамента (если фундамент свайный необходимо будет в грунте пробурить для него отверстия, для заливного – вырыть небольшой котлован).
Установка каркаса (горизонтальных и вертикальных стоек) и верхнего перекрытия для монтирования бака.
Навешивание на одну из вертикальных опор двери.
Каркас необходимо обшить выбранным материалом, который будет играть роль стен.
Если есть такая необходимость — можно выполнить теплоизоляцию всей конструкции и установку крыши поверх пространства бака(необходимо только при наличии принудительного подогрева).
Установка бака и нагревательного оборудования, отражателей, защитной пленки(все зависит какой был выбран тип нагрева).
Навешивание крючков, полочек и вешалок.

В случаях с готовыми вариантами, стоит упомянуть о пластиковом дачном душе с подогревателем воды.

Из чего сделать накопительный бак

Перед тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла. Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины . В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Для самодельных накопительных водонагревателей используют самые различные емкости, в качестве примера можно отметить газовый баллон. Это довольно удобный по размерам, форме и прочности резервуар.

Как сделать водонагреватель из газового баллона

Идеально, если для этого будет приобретен новый сосуд. В случае отсутствия такой возможности, используйте бывший в употребление баллон. Чтобы избавиться от запаха газа, его следует тщательно обработать нитрогрунтовкой и промыть внутреннюю поверхность. Для этого баллон придется сначала разрезать, а потом снова сварить.

Стоит обратить особое внимание, что перед выполнением работ, которые будут связаны с нарушением целостности баллона, его необходимо наполнить водой, чтобы исключить возможность взрыва.

Инструменты и материалы:

сварочный аппарат и дрель по металлу;
металлорежущий инструмент для нанесения резьбы (плашка);
отвертки и газовый ключ;
пустой газовый баллон;
нагревательный элемент с терморегулятором;
изолирующий состав для тэна (смазка или пакля);
металлические подводки;
гайка, предохранительный и обратный клапаны;
крепежные элементы для фиксации готового бойлера.

Инструкция по изготовлению.

Водонагреватель своими руками практически готов. Теперь сделанное устройство можно заполнить водой и проверить на предмет протечки. Если все хорошо, можно подключать ТЭН и пользоваться прибором.

Экономный водонагреватель своими руками

Постоянное повышение тарифов на электроэнергию заставляет переходить в режим экономии многих потребителей. Неплохой вариант — накопительный бойлер своими руками, работающий на солнечной энергии.

Для его изготовления потребуется:

накопительный резервуар большого объема (100-200 литров);
пвх трубы и шланги для подачи воды;
крепежные элементы.

Инструкция, как сделать экономный бойлер для дачного участка:

в накопительной бочке проделываются отверстия для патрубков;
к ним подсоединяются шланги;
емкостный бак устанавливается в защищенном от ветра солнечном месте;
организуется подача воды (это может быть шланг, подключаемый к водопроводу);
делается вывод на кран или летний душ.

Под действием солнечных лучей вода в бочке нагревается, и ее можно использовать для своих нужд . Это практичный вариант для организации летнего душа на своем садовом участке. Зачастую такие бочки устанавливают прямо на крыше различных построек. Чтобы по максимуму использовать естественную энергию и добиться максимальной эффективности от такого устройства, рядом с резервуаром, в котором находится вода, размещаются светоотражающие элементы (например, остатки фольгированной подложки для ламината), либо сам бак краситься в темный цвет.

При желании, водонагреватель своими руками сделать может любой. Главное, заранее продумать конструктивные особенности оборудования, подобрать подходящие материалы и обезопасить систему нагрева воды.

После того как работы на даче заканчиваются, появляется необходимость вымыть руки, а еще лучше – принять душ. Для этого на участках строят бани либо устанавливают летние душевые кабины. При наличии водопровода или колодца проблема с теплой и горячей водой легко решается с помощью установки водонагревателя.

Основные преимущества использования

При работе или отдыхе на дачном участке тяжело не испачкать тело и одежду. Особенно актуальна эта проблема, если в семье есть маленькие дети. Купание и стирка в холодной воде не всегда приятны и, как правило, не радуют результатом. Кроме того, домашних животных после игр на природе тоже рекомендуется купать.

Для обеспечения всеобщего комфорта будет нелишним задуматься о наличии горячей воды на даче. Если на участке расположен водопровод, вопрос можно решить, установив водонагреватель.

Видов и моделей данных приборов великое множество, поэтому необходимо определиться, для каких целей и задач, и какой именно прибор нужен в каждом конкретном случае.

Виды

Водонагреватели различаются по нескольким характеристикам. Рассмотрим основные из них.

Способ установки:

настенные;
напольные.

Способ забора воды:

проточные;
наливные.

Источник питания:

газовые;
электрические;
на дровах;
на солнечных батареях.

Каждый из видов имеет свои отличительные черты и принципы работы, которые нужно изучить при выборе подходящей модели. Рассмотрим различия в зависимости от разных параметров.

По способу установки

С данным видом нужно определиться заранее в зависимости от размеров помещения, в котором планируется использовать водонагреватель, а также от того, какие задачи ставятся в конкретном случае.

Настенные водонагреватели более компактны, их можно устанавливать как в душе, так и внутри домика. Обычно они применяются в случаях, когда большого количества воды не требуется. Это идеальный вариант для кухни. В комплекте с баком идут крепежные элементы. Устанавливать водонагреватель необходимо на прочной поверхности. В зависимости от объема могут быть ограничения по установке. К примеру, модели объемом более 50 литров не удержатся на стенах гипсокартона и гипсобетона.

Напольные водонагреватели более объемны, они могут вмещать в среднем от 80 до 200 литров воды. В некоторых случаях можно выбрать модели, вмещающие до 1 тыс. литров. Данные агрегаты очень устойчивы и хорошо фиксируются на поверхности, так как имеют ровное основание. Корпус довольно узкий и подходит для различных помещений. Материал, из которого изготовлены стены, при использовании напольных моделей не имеет значения.

В случае когда домик просторный и прочный, можно установить водонагреватели обоих видов. В этом случае рекомендуется обратить внимание в первую очередь на то, сколько воды необходимо потребителю, и делать выбор в зависимости от этого.

По способу забора воды

Данные модели ориентируются на потребителей, которые могут пользоваться как водопроводом, так и скважиной. В зависимости от этого нужно выбирать проточные либо наливные водонагреватели. Различают накопительные и проточные приборы.

Накопительный электрический водонагреватель отличается тем, что вода греется в тот момент, когда уж находится внутри бака в специальном отсеке. Чем больше жидкости нужно нагреть, тем больше на это уйдет времени. Несомненным преимуществом является то, что температура воды в емкости одинакова, и настроить ее на выходе можно, используя смеситель.

Наливной водонагреватель состоит из бака, крана либо душевой лейки и элемента для нагрева воды. Он довольно мобилен и не требует определенного места для установки. Бак может быть совсем небольшим, а может – объемом в 50-100 литров.

Вода в данные модели наливается как из ведер, так и с помощью насоса. Нагревается она и от нагревательного элемента, и просто от солнца, если сделать так, что бак будет установлен снаружи помещения. Это очень выгодно для потребителей.

Газовый накопительный прибор отлично справляется с работой при слабом напоре воды или ее перебоях. Горящий газ нагревает воду, собранную в объемный резервуар. В данном случае появляется запас горячей воды, остающейся такой продолжительное время. Из недостатков можно назвать большой объем бака и долгое время, за которое он нагревается.

Если требуется установка душевой кабины, можно приобрести ее вместе с наливным водонагревателем. В данном случае конструкция будет состоять из самого устройства с душевой лейкой, основы, поддона и шторки. Можно приобрести дополнительный бак, что поможет реже заниматься их наполнением.

При наличии водопровода удобным будет использование проточного водонагревателя. Он отличается от наливного тем, что вода нагревается в тот момент, когда проходит через устройство. Температура регулируется с помощью напора воды, которая греется под давлением.

В проточных вода греется с помощью газовой горелки. Минусом таких моделей является то, что они довольно шумно работают, а также не гарантируют одинаковую температуру воды.

Электрические водонагреватели пользуются наибольшей популярностью на рынке. Они не шумят, не имеют неприятного запаха, отпадает необходимость пользоваться газовыми баллонами. Среди них тоже выделяются проточные и накопительные.

Как следует из названия, проточный водонагреватель греется за счет потребляемой энергии. Вода перемещается внутри бака и за счет этого греется. На температуру ее на выходе также влияет напор – чем он сильнее, тем прохладнее будет вода. Такие модели небольшие по своему размеру, но, несмотря на это, им необходима мощность от 6 до 27 кВт.

Внутри таких моделей установлен нагревательный элемент, который и способствует подогреву соприкасающейся с ним воды. Цены на различные виды могут сильно отличаться. Это зависит от наличия термостата либо цифровой панели управления и, соответственно, от точности настройки.

Проточные водонагреватели могут быть безнапорными, то есть внутри их давление ниже, чем атмосферное. Для выхода воды предусмотрена специальная насадка. Такие модели имеют небольшую мощность и актуальны для установки в летнем душе. Они не создают проблем при монтаже и использовании, не требуют большой нагрузки.

С напорным проточным устройством больше сложностей. Его нечасто устанавливают на дачных участках. Он отличается большим количеством потребляемой энергии, относительно высокой ценой, более серьезной нагрузкой на проводку, а также отсутствием насадок. Более популярен для применения в квартирах.

По источнику питания

Водонагреватели могут иметь различные источники питания. Самые простые из них – титаны, работающие на дровах. В отсек, расположенный внизу, укладываются дрова, а вверху находятся труба и непосредственно сама вода. Для нагретой воды есть кран.

Нагрев воды происходит до тех пор, пока не прогорят дрова, повлиять на данный процесс и температуру невозможно. В плане использования на дачном участке данный вариант не самый подходящий за счет высокой пожароопасности. Кроме того, существует риск обжечься.

Водонагреватели на солнечных батареях являются более интересным вариантом. Они превращают в тепло энергию солнца. Основной особенностью является то, что процесс нагревания воды не зависит от температуры на улице и погодных условий. Максимально вода нагревается до 100 градусов в летнее время, и до 70 в зимнее.

Одной из самых широко применяемых моделей принято считать газовые водонагреватели. Они могут работать как от газопровода, так и от обычного баллона, что особенно актуально на дачных участках.

Как сделать своими руками?

Если нет возможности приобрести водонагреватель, но имеется необходимость в теплой воде, можно попробовать выйти из ситуации своими силами.

Самостоятельно можно изготовить некоторые виды водонагревателей, к примеру, солнечный. В этом случае для бака даже необязателен нагревательный элемент – в хорошую и жаркую погоду вода будет быстро становиться теплой. Для усиления этого эффекта бачок можно покрасить в черный цвет. При наличии опыта работы с электричеством и определенных навыков можно попробовать собрать электрическое наливное устройство. В этом случае потребуется емкость для жидкости и нагревательный элемент. В качестве емкости можно использовать даже обычное ведро, а для нагрева – мощный кипятильник.

Коммунальные службы ежегодно «радуют» пользователей отключением горячего водоснабжения. Поэтому многие перешли на индивидуальные водонагреватели - некоторые даже изготавливают бойлер своими руками. Как это сделать, что учитывать, насколько работа выгодна, читайте в нашей статье.

Стоит ли изготавливать самодельный водонагреватель

Чтобы это выяснить, нужно вычислить целесообразность установки. Возможно, лучше использовать заводской?

Проведите подсчеты. Для этого нужно учесть:

Цену горячей воды - 1 куб приблизительно 200 руб.
Температуру нагрева - 65 градусов.
Теплоемкость воды - 4200 Дж/кг.
Температуру жидкости на входе - 8° зимой.

Расчет проводите по такой формуле:

А = 4200*(65 – 8)*1000 литров = 239,4 МДж

N = А/t = 239,4 МДж/3600 = 66,5 кВт

Итог: самодельный прибор будет неразумно монтировать в доме или квартире. Дешевле оплатить услуги коммунальщиков.

Однако для летнего пользования он может подойти, ведь жидкость на входе будет уже не 8 градусов, а 15°С. Проведите подсчет:

N = А/t = 4200*(65 – 15)*1000 л = 239,4 МДж /3600 = 58 кВт

Учитывайте:

Нагрев от коммунальных предприятий не всегда соответствует заявленным 65 градусам. Чаще всего это 58-59°С.
В то же время самодельный бак имеет теплопотери, о которых нужно помнить.

Вывод: для постоянного использования в квартире самодельный водяной нагреватель не подойдет - это не выгодно. Проще . А вот для дачи и летнего душа - отличный вариант.

Вид топлива

Работа техники основана на теплоносителе. Какими они бывают:

Газовый водонагреватель . Это наиболее экономичные приборы, однако, самостоятельное изготовление категорически запрещено. Во-первых, это опасно для жизни. На заводах техника проходится множество тестов и проверок, прежде чем поступает в магазин. Во-вторых, даже изготовив нагреватель, вы не получите разрешение на его эксплуатацию. Более того - придется платить штраф.

Бойлер на дровах (косвенного нагрева). Самый простой способ: можно организовать небольшую печь, а сверху установить котел.

Электрический тип наиболее безопасный. О нем и пойдет речь дальше.

Напорный или безнапорный вариант

Накопительный электроводонагреватель лучше выбирать напорной конструкции - в душе вы получите сильный непрерывный поток. Но для самостоятельного монтажа понадобится организация циркуляционного насоса, которое создаст давление в системе. Это усложняет задачу.

Безнапорный вариант работает проще. Для его создания можно выбрать любую емкость: ведро, кастрюлю. Главное - устанавливать емкость повыше, чтобы был хороший ток воды.

Минус безнапорных систем - невозможность равномерного смешивания холодной и горячей жидкости. Поэтому выполнять нагрев нужно до 40 градусов и сразу использовать содержимое.

Из чего изготовить бак

Корпус - это основа будущего бойлера. Для его создания потребуется стойкий к коррозии и ржавчине материал. Можно применять нержавеющую сталь, алюминий, пластик. Железо также используется, если его обработать специальной защитной краской, иначе вода будет малопригодна.

Важно! Если вы хотите изготовить бак самостоятельно, вам понадобится сварочный аппарат, а также опыт работы сварщика.

По итогу в емкости будет скапливаться вода и нагреваться ТЭНом. Можно брать готовые резервуары: например, выполнить корпус из газового баллона, бочки из пластика.

Как сделать бак для нагрева воды

Лучше всего для водяного обогревателя устанавливать новый баллон. Сначала подготовьте все, что понадобится при работе:

Инструмент для сварки.
Инструмент для резьбы.
Газовые ключи.
Набор отверток.
Дрель.
Баллон. Если вы приобретаете новый, выбирайте без вентиля. Он вам не пригодится, а стоить изделие будет дороже. Если используете вариант б/у, обработайте стенки нитрогрунтовкой для удаления остатков газа.

Гайки на 3,2 см.

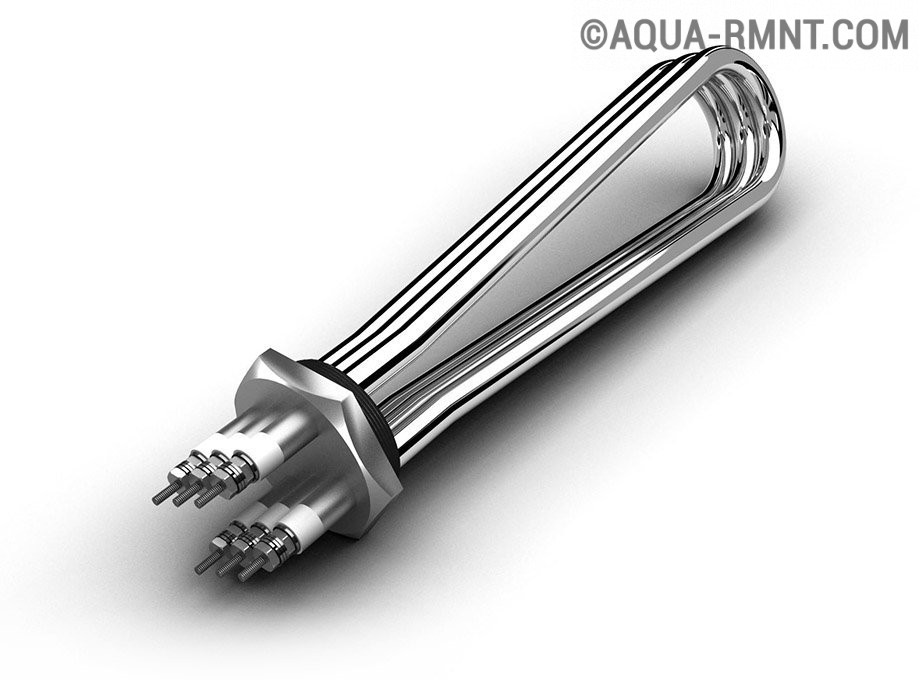

Нагревательный элемент. Выбирайте ТЭН с термореле и небольшой мощностью.
Пакля или смазка.
Термостойкие пластиковые трубы.
Проводка и клеммы для организации соединений.
Запорные краны.

Этапы изготовления в домашних условиях:

Подготовьте баллон. Сваркой разрежьте его вдоль, тщательно обработайте внутри нитрогрунтовкой. Теперь осталось сварить бак.
В чистой емкости проделайте дрелью два отверстия: снизу для забора холодной воды, сверху для вывода прогретой жидкости. Расположение соответствует законам физики, ведь горячая вода поднимается вверх.

Приварите к отверстиям трубки. Если оба выхода организованы снизу, тогда трубка для горячей жидкости должна быть длиной с корпус.

На трубы установите краны. К холодному подключите обратный клапан, он поможет избежать стоку содержимого в канализацию. На горячем ставится клапан предохранительного назначения, который предотвратит повышение давления до критической отметки.
Сверху, где стоял газовый вентиль, нужно установить ТЭН. Закрепите его гайками на 32 мм. Изолируйте элемент паклей или смазкой, после чего закрепите терморегулятор.

Для удобства использования можно установить светодиод. Так вы будете знать, когда ТЭН включается и отключается.

Чтобы получить сверхэкономичный бойлер, нужно его утеплить. Для этого есть простой способ: выбирается металлический пласт по площади немного больше корпуса. Вставьте готовый корпус в подготовленный цилиндр из листа. Оставшееся пространство заполните теплоизоляционным материалом: изотоном, пенополиуретаном. Сверху и снизу привариваются крышки.

Для установки металлические подводки подключите к трубам. Повесьте прибор в задуманном месте - учитывайте его вес в наполненном состоянии.

Осталось выполнить тестовый запуск. Для этого бак наполняется водой и осматривается на предмет течи. Если все в порядке, можно подключать ТЭН.

Накопительный нагреватель можно изготовить довольно просто, если работать он будет от солнечных лучей.

Подготовьте для организации:

Резервуар на 100-200 литров.
Шланги, трубы для подвода воды.
Уголки для создания каркаса либо другие крепежи.

Реализация планов:

В резервуаре проделайте отверстия.
Подведите к ним патрубки и шланги.
Закрепите конструкцию в безветренном месте, чтобы на нее постоянно попадали солнечные лучи.
Позаботьтесь о заливе воды. Для этого может использоваться шланг от скважины.
Организуйте вывод для душа.

Для усиления нагрева бочку можно покрасить черной краской. Возле конструкции организуйте панели из фольги. Они будут отражать тепло на бочку, что позволит содержимому прогреваться на 40 градусов.

Нет свободной емкости или бочки? Тогда используйте пластиковые бутылки. Организовать действующую систему просто. Вам понадобится:

бутылки;
герметик;
краны;
дрель.

Действуйте последовательно:

На дне каждой бутылки сделайте отверстие диаметром с ее горлышко.
Вставляйте бутылки одна в другую, пока не соберется батарея из 10-12 штук.
Всего должно получиться от пяти и более полос.
Все соединения герметизируйте.
Сверху, на входе, установите кран. Так же поступите на выходе снизу.
Организуйте подвод воды либо установите емкости.

Устанавливайте систему на крыше для лучшего прогрева. В зависимости от размеров конструкция обеспечит теплой водой 2-3 человека.

Самодельный водонагреватель - отличный выход из положения. В летнее время вы сможете принять душ на даче, а если изготовите прибор с ТЭНом, тогда он выручит вас в любое время года.

Проточные водонагреватели отличаются от накопительных (бойлеров) тем, что греют поток воды, проходящий через них. Поэтому их мощность выше, чем у бойлеров. Самостоятельное изготовление этих устройств поможет вам сделать горячее водоснабжение на даче или дома. Вы научитесь делать электрические, солнечные и другие модели проточных водонагревателей своими руками, а также сможете изготовить устройство, соответствующее вашим условиям.

Типы проточных водонагревателей

Самостоятельное изготовление нагревателей

Взвесив все достоинства и недостатки и определив тип устройства, приступайте к подготовке материалов и рабочего места. Большинство работ удобно выполнять в сарае или во дворе в сухую безветренную погоду. Собираясь заняться сваркой или пайкой, убедитесь, что неподалёку от вас есть люди, которые в случае возникновения какой-то нештатной ситуации смогут оказать вам помощь. Также держите рядом с рабочим местом аптечку, чтобы людям, которые придут вам на помощь, не пришлось бегать по двору и дому в поисках бинтов или других медицинских средств. Такие инструменты, как болгарка и газовая горелка, требуют ответственного отношения. Пренебрежение мерами безопасности может закончиться трагедией.

Как сделать электрический проточный нагреватель

Материалы:

трубчатый электронагреватель (ТЭН) мощностью 4–6 кВт;
отрезок стальной трубы, в который с небольшим запасом помещается ТЭН;
два отрезка полдюймовой стальной трубы, у которых с одного края нарезана стандартная резьба;
несколько кусков листовой стали толщиной 3 мм;
гайка и болт для заземления;
антикоррозионная краска.

Вам также потребуются инструменты:

болгарка;
дрель;
насадка для удаления грязи и ржавчины;
сварочный инвертор;
электроды;
металлическая щётка;
рулетка;
молоток;
острый керн.

ТЭН - основа электрического проточного нагревателя

Пошаговая инструкция

Перед началом работ все металлические детали необходимо очистить от грязи и ржавчины с помощью специальной насадки на дрель или болгарку.
Возьмите кусок металла, размер которого больше диаметра трубы, и по центру наметьте отверстия для установки ТЭН. В зависимости от модели ТЭН их может быть от 1 до 6.
Снимите с ТЭН крепёж и подберите сверло на 1 мм больше ножки электронагревателя. Этим сверлом сделайте необходимые отверстия. Некоторые модели ТЭН снабжены резьбовым или гладким корпусом, предназначенным для вставки в какой-то прибор. В этом случае придётся вырезать такое отверстие с помощью дрели или инвертора. Также можно обратиться к токарю, чтобы он просверлил подходящее отверстие. Если необходимо, просверлите отверстие для болтов крепления и нарежьте резьбу.
Приложите этот кусок металла к торцу трубы так, чтобы отверстия были примерно посередине и керном обрисуйте форму трубы.
С помощью болгарки обрежьте металл по разметке, затем сделайте ещё один такой же круг, только без дырок.
Вставьте и закрепите ТЭН в круг, предназначенный для него. Убедитесь, что всё плотно прижато. Если где-то что-то торчит, найдите и устраните причину.
Снимите ТЭН и приварите круг к торцу трубы.
Обрежьте трубу так, чтобы от конца ТЭН до второго круга было 1–2 см.
Отступите от каждого торца трубы 1 см и вырежьте в ней на одной линии два отверстия, соответствующих внутреннему диаметру резьбовых отрезков.
Приварите к отверстиям резьбовые отрезки, к ним вы будете подключать воду.
Приварите круг с отверстиями под ТЭН и установите нагреватель, затем приварите с другой стороны второй круг.
В любом удобном месте, ориентируясь на последующую установку нагревателя, приварите гайку заземления.
Подключите собранную конструкцию к водопроводу и крану, чтобы убедиться, что она хорошо пропускает через себя воду и нигде не протекает. Если обнаружили протечку, заварите её.
Снимите водонагреватель, обезжирьте и покрасьте антикоррозионной краской. Когда краска высохнет, можете устанавливать и подключать его.

Большинство таких нагревателей крепят с помощью различных прокладок и гаек

Предупреждение: Водонагреватели такого типа необходимо заземлять. В противном случае велика вероятность поражения электрическим током. Поэтому перед включением нагревателя, убедитесь, что он надёжно подключён к заземлению.

Как сделать проточную конструкцию, работающую от системы отопления

Принцип работы этого устройства заключается в нагреве теплообменника (змеевика), помещённого в горячий теплоноситель системы отопления, например, теплоаккумулятор. Однако врезка такого змеевика в новый теплоаккумулятор ни к чему хорошему не приведёт. Из-за этого вы лишитесь гарантии на устройство, а также можете повредить утеплитель, что резко снизит эффективность и увеличит расходы на отопление. Поэтому необходимо самостоятельно сделать малогабаритный теплоаккумулятор, врезать в него теплообменник и утеплить всю конструкцию. Такой водонагреватель вы можете включить в разрыв подающей трубы отопления и обеспечить себя чистой горячей водой. В неутеплённом водонагревателе некоторая часть энергии отопления будет расходоваться зря, что увеличит траты в зимний период. Если же это не смущает, то можете не утеплять устройство, это позволит сделать его более компактным.

Это устройство нагревает воду благодаря высокой температуре теплоносителя в системе отопления

Для работы вам понадобятся следующие инструменты:

болгарка;
дрель;
сварочный инвертор;
газовый резак;
паяльник мощностью не менее 300 ватт;
рулетка;
циркуль;
острый керн;
ножницы по металлу или секатор.
заклёпочник.

Такая компоновка проточного водонагревателя хорошо подходит для самостоятельного изготовления

медная трубка диаметром 4–8 мм;
листовая медь толщиной 2–3 мм;
железная или деревянная круглая оправка диаметром 10–12 см (можно использовать обрезок трубы);
листовое железо толщиной 3–5 мм;
антикоррозионная краска;
2 уголка 90 градусов из трубы полдюйма;
4 отрезка полдюймовой трубы длиной 10–15 см со стандартной резьбой;
2 латунных муфты (полдюйма) с резьбой;
полудюймовая стальная труба;
толстостенная стальная труба, внутренний диаметр которой больше 20 см (можно использовать часть пустого газового баллона);
среднетемпературный припой для меди и латуни, а также соответствующий ему флюс;
фторопластовый уплотнительный материал (ФУМ-лента).

Для утепления приготовьте:

минеральная вата;
стальной уголок с размером полки 50 мм;
листовое железо толщиной 0,7–1 мм;
заклёпки.

Инструкция

Намотайте на оправку медную трубку. Если трубка диаметром менее 8 мм, то необходимо наматывать одновременно две. Длина спирали 15–20 см. Во время намотки слегка тяните трубку на себя, это поможет избежать её деформации. Не используйте оправку диаметром меньше 5 см, иначе из-за слишком большой кривизны изгиба трубка будет складываться или сплющиваться.
Из листовой меди вырежьте две круглые пластинки, диаметр которых равен размеру латунных муфт. В центре пластинок просверлите отверстия по диаметру и количеству трубок. Зачистите обе поверхности пластинок и один из торцов каждой латунной муфты с помощью наждачной бумаги и с помощью газовой горелки, среднетемпературного припоя и флюса припаяйте пластинки к муфтам.
Когда детали полностью остынут, введите в них трубки на глубину 1 мм и припаяйте с помощью газовой горелки и тех же припоя и флюса.
Подключите змеевик к водопроводу и подайте воду, чтобы проверить наличие утечек. Если они есть, то устраните их.
Разметьте в толстой трубе (корпусе) два отверстия, соответствующие муфтам змеевика.
Просверлите их так, чтобы они были на 1 мм больше диаметра полудюймовых отрезков трубы с резьбой.
Зачистите трубу изнутри и снаружи с помощью насадки на дрель или болгарки.
Зачистите и полудюймовые трубы.
Опустите в толстую трубу змеевик, вставьте в отверстия трубки с резьбой и с помощью ФУМ-ленты вкрутите их в муфты.
С помощью припоя, флюса и газовой горелки припаяйте тонкие трубы к толстой. Не перегревайте тонкую трубу, чтобы не расплавился ФУМ.
С противоположного края корпуса просверлите два отверстия и приварите к ним две трубы с резьбой. Если в системе отопления у вас более толстые трубы, то необходимо использовать резьбовые отрезки такого же диаметра и сверлить отверстие под них.
Вырежьте из листовой стали толщиной 3–5 мм два круга, диаметр которых на 11 см больше корпуса. Если решили не утеплять водонагреватель, то размер дисков должен быть равен диаметру корпуса.
Приварите эти круги к двум торцам корпуса.
Подключите оба вывода отопления к водопроводу, чтобы проверить получившийся агрегат на утечку. Если обнаружили утечку, заварите её.
Покройте агрегат противокоррозионной защитой.

Правильная намотка медной трубки на оправку позволит создать змеевик - теплообменник

Если вы сомневаетесь в своих способностях и умении паять, то поставьте толстую трубу так, чтобы тонкие трубы торчали вертикально вверх. Подоприте змеевик, чтобы он находился в середине трубы, залейте в него воду до верхнего края обеих муфт и приступайте к пайке. Это защитит змеевик от перегрева.

Как утеплить водонагреватель своими руками

Приварите к поверхности корпуса 7–10 уголков таким образом, чтобы вторая полка была параллельна поверхности трубы. Приваривайте не сплошным швом, а с помощью 3–4 прихваток длиной по 1 см. Это снизит потери тепла через уголки, которые соприкасаются с наружной металлической оболочкой.
Из тонкого листового металла сделайте полоску, ширина которой на 2 см больше, чем расстояние между торцевыми кругами корпуса. Длина полоски должна быть достаточной, чтобы полностью обернуть получившийся агрегат.
С двух сторон этой полоски сделайте бортики шириной 1 см.
С помощью секатора или ножниц по металлу придайте этим бортикам пилообразный вид, для этого разметьте их зигзагом с зубом в форме равностороннего треугольника.
С края полоски срежьте зубцы, находящиеся напротив уголка.
Приложите полоску к уголку, обеспечив правильную ориентацию полосы, чтобы ей можно было обернуть агрегат, ведь после установления заклёпок вы не сможете ничего поправить.
Просверлите полоску и уголок (5–7 отверстий) и скрепите детали с помощью заклепочника.
Вырежьте подходящий кусок минеральной ваты и вставьте его между уголком, к которому прикрепили тонкий металл, и соседним уголком.
Накройте утеплитель металлом и закрепите с помощью заклёпок.
Эту же операцию выполните и на остальных уголках.
Приварите ножки из уголка либо к одной из круглых пластин, либо между пластинами, если будете устанавливать его горизонтально.

Видео: как пользоваться заклёпочником

Как сделать солнечную модель

Вот список инструментов, которые понадобятся вам для работы:

дрель или шуруповёрт;
степлер;
электролобзик;
стеклорез;
карандаш;
рулетка.

Также вам потребуются следующие материалы:

фанера толщиной 20 мм;
деревянный строганый брусок сечением 5х5 см;
строганая доска шириной 10 и толщиной 5 см;
чёрный резиновый садовый шланг;
вспененный фольгированный утеплитель;
саморезы разного размера;
стекло толщиной 3–5 мм; фанера, толщина которой равна толщине стекла;
деревянные рейки шириной 5 и толщиной 1 см;
вязальная проволока.

Такой водонагреватель делают из садового шланга

Пошаговое руководство по сборке

Определите, какого размера вы будете делать водонагреватель и где его крепить. Лучше всего он работает на южной стороне крыши, в этом случае его греют утренние, дневные и вечерние лучи солнца.
Вырежьте из фанеры прямоугольную основу подходящего размера.
По периметру прикрутите к ней строганые бруски, чтобы получилось подобие пожарного щита.
Бруски соедините друг с другом, это увеличит жёсткость конструкции.
Внутренность получившегося ящика обшейте вспененным фольгированным утеплителем с помощью степлера. Укладывайте утеплитель фольгой наружу.
Нарежьте из строганой доски кусочков длиной 15 см и один край обрежьте полукругом, чтобы диаметр круга был равен ширине доски. Это будут направляющие для шланга.
Прикрутите направляющие к фанере со стороны утеплителя так, чтобы уложенный на них шланг образовал змейку. В месте поворота шланга расстояние между витками не должно быть больше диаметра шланга. С помощью лобзика вырежьте в нижнем бруске две канавки для входа и выхода шланга.
Из тонкой фанеры вырежьте полоски шириной 4 см.
С помощью степлера прикрепите фанерные полоски к лицевой поверхности брусков, чтобы они образовали ступеньку, которая не даст стеклу двигаться.
Поднимите водонагреватель на крышу и прикрепите к южной стороне. Если возможно, установите его горизонтально, ведь чем меньше угол относительно земли, то больше КПД.
Уложите шланг по направляющим и закрепите с помощью петелек из вязальной проволоки. Петельки крепите к фанере так, чтобы они не были выше направляющих, иначе лопнет стекло.
Вместо резинового шланга используйте медную или стальную трубку толщиной 5–10 мм или змеевик, снятый со старого холодильника. В этом случае направляющие не понадобятся, однако придётся гнуть трубы так, чтобы радиус поворота был не меньше 5 диаметров. После придания трубке необходимой формы накройте её листом тонкой жести, покрашенной в чёрный цвет, и закрепите в корпусе водонагревателя.
Вырежьте стекло по размеру, установите на водонагреватель и закрепите с помощью реек, которые необходимо укладывать точно на брус.
Подключите к водонагревателю трубы и подайте воду.

Этот проточный водонагреватель сделали из радиатора старого холодильника

Особенности использования самодельных изделий

Промышленные проточные водонагреватели проходят серьёзную проверку, которая препятствует появлению в продаже бракованных агрегатов, представляющих опасность для пользователей. Изготавливая такое устройство самостоятельно, вы должны чётко понимать, что никто, кроме вас, не проведёт диагностику и не обнаружит неисправности. Если вы что-то сделаете неправильно и вовремя этого не заметите, то вся тяжесть последствий ляжет на того, кто окажется ближе всех к повреждённому агрегату. Поэтому перед первым пуском и каждые 2–3 месяца обязательно проверяйте состояние проводов, контактов и сварных швов.

Не забывайте сначала открывать воду, затем включать ТЭН. В противном случае вода в агрегате закипит, а трубчатый электронагреватель перегорит. В тех устройствах, которые продают в магазине, устанавливают сложный датчик, реагирующий на движение воды и подающий электроэнергию на спираль нагревателя.

Устанавливайте самодельные устройства в таких местах, где активность людей минимальна. Это защитит вас и ваших близких, если по каким-то причинам агрегат даст течь. Теплоноситель в системе отопления находится под давлением до 1 атмосферы, поэтому длина струи через протечку может достигать 1 метра. Вода с температурой 70–80 градусов может сильно обварить (ожоги II степени), поэтому отнеситесь к этим рекомендациям серьёзно.

Проточный водонагреватель можно сделать самостоятельно, однако, по затратам такое устройство обойдётся гораздо дороже покупного агрегата и будет менее эффективным и безопасным. Поэтому самостоятельное изготовление его оправдано лишь в том случае, если вам не подходят модели, которые предлагают магазины.

Поделитесь с друзьями!

Просмотров
