Труба коаксиальная для котла: преимущества, недостатки и инструкция по установке. Установка и монтаж коаксиального дымохода — правильная сборка Правильная установка коаксиальной трубы с учетом ветра

Наступление зимы всегда ставит перед человеком вопрос необходимости правильной организации системы отопления.

Греться нужно всем, никто ведь не хочет жить в холодной квартире и мерзнуть. А эффективнее всего обогревают помещения газовые котлы. Они быстро нагреваются, неплохо удерживают температуру, да и стоимость эксплуатации такого оборудования наверняка будет каждому по плечу.

Не будем забывать и про функциональность котлов. Хороший агрегат способен не только обогревать само помещение, его мощности хватит и на нагрев воды для бытовых нужд. Но тут на первый план выходит другой вопрос – как выводить продукты горения от котла наружу здания и делать это максимально эффективно? Сейчас узнаете.

Cодержание статьи

Проблемы стандартных дымоходов

У газового котла есть масса преимуществ, по сравнению с теми же электрическими приборами. Но есть и недостатки. Недостатки в первую очередь касаются отвода продуктов горения из котла.

Как бы то ни было, но электричество после себя отходов не оставляет, а вот после работы газового котла образуется большое количество углекислого и угарного газа, удалять который своевременно просто необходимо.

Для устранения угарных отходов используют . Дымоходы бывают разными. Встречают обычные стальные трубы, керамические, кирпичные трубы и т.д. Их монтаж и особенности зависят от конкретной разновидности, типа дома, места вывода наружу и множества других вещей.

Однако есть у обычных дымоходов и свои недостатки. Они быстро забываются, тяга внутри котла уменьшается. При несвоевременной чистке проблема только усугубляется.

Дымоход может закупориться, полностью заблокировав работу газового котла. В итоге он либо не будет функционировать, либо будет выбрасывать продукты горения внутрь помещения, что тоже, конечно же, недопустимо.

Плюс обычный дымоход, хоть и штука эффективная, но имеет свои конструктивные недостатки. К примеру, выход дыма и подача воздуха идет через одну и ту же самую трубу. В большинстве случаев проблемы здесь нет, но бывают и исключения.

К примеру, если дымоход хоть немного забился, в таком случае поток заходящего воздуха сильно уменьшится, что сразу же скажется на тяге внутри газового котла, а это соответственно снизит его КПД. Придется жечь больше топлива для получения того же самого результата. Не самое приятное действие, не правда ли?

Описание изделия

Однако подобные ситуации можно обходить. Современная техника давно научилась создавать поистине эффективные конструкции, избавленные от проблем прошлого.

Коаксиальная труба как раз и является одной из таких конструкций. Коаксиальной называют трубу, которая состоит из двух основных частей. Двух оболочек, что функционируют в паре.

Внутренняя оболочка трубы имеет меньший диаметр. Стандартный ее размер равен примерно 60 мм. Труба диаметром 60 мм считается базовой, но встречаются и другие, более крупные образцы.

Трубы меньше 60 мм для коаксиальных дымоходов не подходят, их сечение получается слишком мелким, чтобы в достаточном количестве выводить наружу дым и продукты горения.

Также при взаимодействии с трубой меньше 60 мм в диаметре сильно возрастает шанс ее закупоривания осадками, хоть он у коаксиальных изделий существенно снижен, по сравнению с обычными дымоходами.

Вторая труба будет побольше. Ее диаметр равняется примерно 100 мм, при условии, что внутренняя имеет диаметр 60 мм. То есть соотношение размеров приходится на уровень 1 к 1.5.

Задача трубы диаметром 100 мм заключается в организации постоянного притока свежего воздуха к котлу. Также по ней отводится конденсат, который скапливается на внешних стенках внутренней трубы. Стоит понимать, что труба 100/60 мм – это только один из вариантов, а их есть великое множество.

Трубы крепятся друг к другу с помощью зажимов и различного рода поддержек. Благодаря своей конструкции они не соприкасаются друг с другом, что очень важно.

Собственно коаксиальным такое решение называют из-за двухосевого конструктивного механизма заложенного внутри.

Плюсы и минусы

Применение коаксиальных труб вместе с конструкцией газовых котлов дает удивительный результат. Плюсов у подобной конструкции хватает с излишком.

Перечислим основные:

• повышение КПД отопительного оборудования;
• безопасный и беспрерывный отвод угарных газов, снижение вероятности закупоривания трубы дымохода обратной тягой;
• постоянный отвод конденсата и приток свежего воздуха по изолированной трубе диаметром 100 мм или больше;
• снижение вероятности появления поломок;
• простая и в то же время очень эффективная конструкция (установка проводится по заранее продуманной схеме).

Как видим, такое решение предоставляет массу положительных результатов. КПД газового котла повышается за счет сразу нескольких факторов. В первую очередь за счет постоянного и беспрерывного притока воздуха по внешней трубе диаметром 100 мм.

Конденсат накапливается тоже в ней, он не имеет доступа к внутренностям меньшей части дымохода 60 мм диаметром. Отсюда выплывает еще одно важное преимущество.

Очистка коаксиальных дымоходов существенно упрощается в плане приложения физических усилий, так как конденсат с окислениями внутри часто является причиной образования твердых осадков на его стенках.

При этом конденсат сам же и просыхает, за счет все той же обратной тяги. Причем происходит этот процесс быстро, без лишних издержек.

Соответственно продуманная конструкция положительно влияет на все аспекты отопительного оборудования.

Есть ли у коаксиальных конструкций недостатки? Конечно есть. Они есть у всей без исключения техники.

Основные минусы:

• повышенная цена;
• трубы строго типизированы и стандартизированы, разработчики подгоняют их под конкретные задачи, что усложняет процесс модификации;
• сложнее выполнить самостоятельно;
• установка подразумевает следование мерам безопасности и особенным требованиям, которые не всегда удается соблюсти.

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

• монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
• Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
• Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
• Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Монтаж под углом в 3 градуса необходим для безопасного и беспрерывного удаления конденсата из трубы. Если угол нарушить, конденсат станет поступать медленно, перестанет высыхать, а это уже чревато серьезными проблемами.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

1. Готовим все оборудование.
2. Планируем путь прокладывания труб.
3. Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
4. Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
5. Устанавливаем первую часть трубы, закрепляем ее и фитингами.
6. Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
7. Герметизируем стыки труб.
8. Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Проще говоря дымоход вставляют в трубу приточного клапана. В итоге воздух засасывается в камеру горения сквозь зазор между трубами, а угарный газ, водяной пар и прочие составляющие выхлопа котла отводятся по внутреннему каналу.

Подобным образом устроен и горизонтальный и вертикальный коаксиальный дымоход. Ведь ориентация центральной оси приточного и вентиляционного воздуховода не влияет на конструкционные особенности подобных дымоходов.

Сквозь коаксиальный воздуховод происходит и вентиляция камеры горения газа или жидкого топлива, и приток воздуха к горелке. При этом вентиляционный канал обустраивается внутри приточного воздуховода.

Комплект поставки коаксиального дымохода

Как правило, коаксиальные системы отвода продуктов горения входят в комплект поставки газовых котлов, а равно и нагревательных приборов, работающих на жидком топливе. Но если потребителя не удовлетворяет штатная система, то он может приобрести комплект коаксиального дымохода от стороннего производителя. Однако в состав такого комплекта в обязательном порядке должны входить следующие составляющие:

• Колено – фитинг для соединения воздуховода и котла.
• Коаксиальный воздуховод – канал для подкачки воздуха в топку, внутри которого находится изолированный трубопровод, отводящий продукты горения.
• Адаптер дымохода – фитинг для обустройства точки прохода коаксиального воздуховода сквозь стену.
• Хомуты и фланцы – фитинги для соединения составных частей дымохода.
• Накладки – шайбы для декорирования точки прохода дымохода сквозь стену.

При этом большинство производителей газовых котлов категорически не рекомендуют использовать для отвода продуктов горения самодельные коаксиальные системы. Ведь создать действительно работоспособный коаксиальный дымоход своими руками практически не возможно – такой продукт просто не может обеспечить равномерный приток воздуха в камеру горения. Кроме того, «самоделка» повышает риск отравления угарным газом практически на порядок.

Разновидности коаксиальных дымоходов

Несмотря на общую конструкционную схему и комплектацию сортамент коаксиальных дымоходов все же можно разделить на три группы, используя в качестве основы для классификации конструкционные материалы, из которых изготавливают воздуховоды и фитинги.

Подобная схема позволяет выделить из общего ряда следующие разновидности дымоходов:

• Комплекты из оцинкованной стали – это самый дешевый вариант коаксиального дымохода. Однако срок службы такого изделия всего 5-6 лет. После чего конструкция теряет свою презентабельность (ржавеет), а затем и вовсе разрушается.
• Комплект из нержавеющей стали – этот материал гарантирует и длительный период эксплуатации, и сохранение первоначального экстерьера. При этом «нержавеющие» дымоходы стоят не очень дорого. Но в случае коллективного или промышленного использования системы монтаж коаксиального дымохода из «нержавейки» не рекомендован – этот материал не выдержит высокой концентрации химически активных компонентов «выхлопа» нагревательного прибора.

• Комплекты из кислотостойкой высоколегированной стали – этот материал выдержит самую высокую концентрацию химически активных продуктов сгорания. Однако такие дымоходы стоят недешево.

В итоге «оцинкованные» дымоходы подойдут только сторонникам бюджетных решений, «нержавеющие» комплекты устроят только владельцев бытовых котлов, а промышленные и коммунальные системы обогрева придется комплектовать исключительно высоколегированными, кислотостойкими воздуховодами и фитингами.

Если вы приобрели «штатный» коаксиальный дымоход – требования к установке подобной системы, а равно и схему монтажа такой конструкции, можно обнаружить в документации к нагревательному прибору. В «паспорте» котла или водогрейной колонки будет изложен порядок монтажа и указаны установочные размеры – расстояние до котла, диаметр прохода сквозь стену и прочее.

Покупатель «постороннего» дымохода таких подсказок не получит. Однако универсальность конструкции и стандартная схема комплектации позволяет сформулировать общие для всех коаксиальных дымоходов правила установки. В итоге схема установки «штатной» или «посторонней» системы «вентиляции» топки котла выглядит следующим образом:

• Перед тем как установить коаксиальный дымоход закрепите на опорной поверхности сам отопительный прибор. Причем настенные котлы следует закреплять на расстоянии 50-60 сантиметров от потолка. Расстояние от котла до стены, соседствующей с опорной поверхностью, не может быть меньше 15 сантиметров. Напольные нагревательные приборы устанавливают на подиум, приподнимая над полом, поскольку вертикальный участок коаксиального воздуховода не может быть длиннее 300 сантиметров.

• Далее необходимо пробить в стене отверстие для выхода дымохода за пределы дома. Идеальный вариант месторасположения отверстия – над котлом, прямо в опорной стене. Впрочем, отверстие можно пробить и в соседней стене, ближайшей к опорной поверхности. При этом расстояние от края отверстия до нулевой точки (до земли) не может быть меньше 200 сантиметров. Диаметр отверстия должен быть на 2-3 сантиметра больше внешнего диаметра коаксиального воздуховода. В финале этого этапа с внешней стороны стены крепится адаптер, фиксирующий горизонтальный участок дымохода.
• Далее нужно ввести в отверстие горизонтальный участок дымохода. Можно со стороны улицы. Причем расстояние от торца внешнего участка дымохода до стены не должно превышать 60 сантиметров. В финале этапа изнутри и снаружи на дымоход надевают декоративные шайбы.

• Следующий шаг – монтаж колена, которое устанавливают на дымоходный штуцер котла. Если нагревательный прибор установлен на пол или немного ниже пробитого в стене отверстия, то на дымоходный штуцер придется установить вертикальный воздуховод и только затем отвод-колено, ось которого должна совпадать с центром отверстия. При этом было бы неплохо немного приподнять колено над осью отверстия, обеспечив уклон горизонтального участка для стекания конденсата из воздуховода на улицу. В итоге минимальное расстояние от горизонтального участка дымохода до корпуса котла не может быть меньше 25 сантиметров.

• В финале необходимо зафиксировать вертикальный воздуховод или колено на дымоходном штуцере котла с помощью хомута. Далее мы фиксируем горизонтальный участок дымохода тем же хомутом и, уплотнив точку прохода воздуховода сквозь стену минеральной ватой или другим негорючим теплоизолятором, крепим к адаптеру декоративные накладки-шайбы.

Как видите: схема монтажа не отличается особой сложностью. Причем эту операцию можно начать с обустройства точки прохода дымохода сквозь стену, отложив монтаж котла напоследок. В этом случае вам не придется покупать дополнительные коаксиальные воздуховоды – горловину котла просто установят прямо под коленом дымохода.

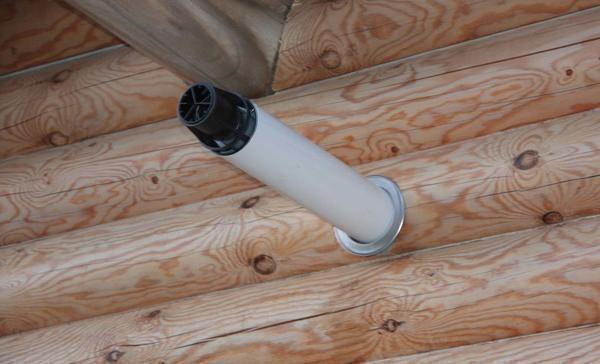

В деревянном доме чаще всего стали использовать автономные отопительные система, состоящие из множества элементов. Состав их может видоизменяться в зависимости от того, какой выбран теплоноситель или же, как он будет нагреваться. Стоит заметить, что независимо от материала, использующегося для топки, в котле должна присутствовать система дымоотведения или, другими словами, дымоход. Конструкция может иметь различную конфигурацию, особенности и даже технические характеристики, однако среди многих наиболее востребованной признан коаксиальный дымоход.

Коаксиальная труба для газового котла – это не просто изделие, а , обладающая массой преимуществ, за счет чего она стала столь востребованной. Высокий КПД обеспечивается за счет отлично нагретого поступающего воздуха.

Характерны компактные размеры, так как не требуется монтаж 2 больших труб, а достаточно одной.

К трубе не требуется монтаж дополнительной вентиляции. Экологичность крайне важна для человека, так как нередко можно встретить тяжелые и дешевые материалы, способные при нагревании выделять токсичные вещества.

Преимущества:

1. Оптимальная стоимость изделия.
2. Есть возможность решить проблему с образованием конденсата в дымоходе, так как его попросту не будет.
3. Снижается расход топлива, если речь идет о бане.
4. В дымоход поступает холодный воздух, что исключает перегревание дымохода при функционировании котла.

Такое устройство, как вертикальный отвод дыма коаксиального вида, применяется для системы отопления, в которой установлен газовый котел, с закрытой камерой сгорания. Прибор для непосредственного отопления может быть в виде газового котла, конвектора или радиатора. Установка двухконтурного коаксиального дымохода должна проводиться максимально правильно, чтобы не был нарушен принцип работы. Каждый контур отвечает за свою определенную поставленную задачу. Первый требуется для вывода продуктов сгорания из полости топки в котле. Второй предназначается для притока воздуха в полость топки, что обеспечивает эффективное горение.

В нашей следующей статье подробно рассмотрены критерии выбора двухконтурных котлов: .

Именно для того, чтобы была отличная тяга и равномерное сгорание газа, в котле с закрытой камерой сгорания стоит установить коаксиальный дымоход, длина которого по правилам не превышает 2 м. В противном случае, на трубе могут образоваться завихрения, препятствующие выходу продуктов сгорания из топки.

Дымоход коаксиального типа: требования к установке

Для того чтобы установить отопительный котел, в котором закрытая камера сгорания, следует провести монтаж независимой системы отопления, можно задействовать для индивидуального строительства, а также в многоквартирном доме или производственном помещении. Если принято решение об установке коаксиального дымохода, то потребуется соблюдать определенные правила и требования, чтобы устройство проводилось максимально правильно и без оплошностей.

Требования:

1. Максимальная длина коаксиального дымохода должна быть 2 м, однако не редко требуется удлинить расстояние, если при монтаже проводится Ferolli напольного вида. В таком случае используются соосные дымоходы, длина которых составляет 4-5 м.
2. Труба должна быть выведена только с использованием горизонтального способа сквозь стену, около которой установлен газовый котел. Длина этого участка вывода составляет 90-100 см.
3. Если есть надобность в установке тяги принудительного вида, то стоит выбрать вентилятор, в таком случае не понадобится устанавливать вертикальную часть системы.
4. Вытяжка или выходное отверстие располагается на высоте 2 м от уровня земли, однако до котла должно быть не меньше 1,5 м.
5. То место, где будет проложен вывод дымохода, должно быть рядом со стеной, на расстоянии в 50 см от окна.

Категорически не желательно устанавливать коаксиальную дымоходную трубу под оконным проемом, но если нет другого варианта, то тогда должно быть расстояние в 1 м. Чтобы устранить конденсат, требуется монтаж соосного дымохода и небольшой наклон трубы.

Функции коаксиального котла

Работает коаксиальный котел, как и все остальные, для того, чтобы отапливать помещение, однако почему он так называется? Коаксиальные котлы получили свое название за счет установки коаксиальных дымоходов.

Такой дымоход выполняет функции:

• Выводятся продукты сгорания;
• Конструкция дымохода очень проста;
• Особенность заключается в установке труба в трубе.

Внутренняя полость отвечает именно за вывод дыма. Также подается воздух на устройство горения или, другими словами, осуществляется забор воздушной массы. За счет воздуха, происходит функционирование котла по полости внешней трубы.

Этапы монтажа коаксиального дымохода

Дымоход для коаксиального котла должен быть установлен, соответствуя таким положениям, как нормы СНИП, тщательно продуманным, качественным и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что установить его не сложно, а также не потребуется ряд особых навыков или подготовки, обязательно следование инструкции чтобы не была нарушена технология монтажа. Только таким образом можно быть уверенными в том, что изделие работает исправно и категорически исключено проникновение дыма внутрь помещения.

Этапы:

1. Подключение на первом этапе заключается в подготовке места для будущего расположения котла. Напольные котлы должны быть установлены на подножках, а настенные на поверхности наружной стены.
2. Выходные отверстия на дымоходе должны быть отмечены на поверхности той же стены, около которой будет проводиться установка котла, но только на высоте в 1,5 м. Диаметр места, где планируется расположение дымохода, должен быть немного больше размера самой трубы.
3. Требуется установка специального присоединительного элемента, посредством которого будет проводиться монтаж отопительного котла и дымохода. Каждый поворот и стык трубы закрепляется специальным крепежным хомутом.

Монтаж коаксиального дымохода категорически запрещается проводить посредством клеящей ленты или герметика. Отверстие в пространстве стены должно быть проложено специальным негорючим утеплителем.

Если в котле установлена принудительная вентиляция, то требуется установить только тот участок дымохода, который горизонтальный.

Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, причем на 1 дымоход допускается монтаж максимум 2 колен. Монтаж трубопровода на поверхность стены проводится при помощи кронштейнов причем так, чтобы они обязательно присутствовали на каждом стыке. В окончании коаксиального дымохода нежелательно проводить монтаж таких дополнительных элементов, как зонтик, дефлектор и другие.

Максимальная длина коаксиального дымохода для газового котла и достоинства трубы дымоотвода

В зависимости от модели коаксиального котла, выбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Дымоход коаксиального вида обладает определенными преимуществами, за счет которых увеличивается его популярность практически с каждым днем.

Достоинства заключаются в:

• Легкости и быстроте монтажа;
• Возможности использовать изделие для любого отопительного оборудования;
• Отличной тяге, при условии, что монтаж проводится правильно и строго по технологии;
• Возможности использовать устройство для многоквартирного дома.

К сожалению, есть и недостатки таких изделий, но на фоне множества достоинств, они порой уходят на второй план. Чтобы провести монтаж, нужно согласовать действия с санэпиднадзором. При работе дымохода, проводится выделение токсичного конденсата, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна проводиться в отдельно отведенном месте. Если установить конструкцию такого двухканального типа в доме с множеством квартир, то возможно возмущение со стороны жителей. Если не будет соответствующего разрешения от организации, то потребуется не только убрать установку, но и уплатить штраф. Как бы не проводилось изолирование конденсата, оно будет слишком большим, и минимальное нарушение технологии монтажа приведет к множеству проблем.

Что такое коаксиальный дымоход (видео)

Коаксиальный дымоход – это отличный вариант для установки на трубы отвода продуктов сгорания на газовый котел, так как относительно других сооружений, он обладает массой положительных сторон и длительным сроком эксплуатации. Самое главное – это приобрести качественное оборудование и правильно осуществить монтаж.

Примеры коаксиального дымохода (фото)

Проживание в загородных домах невозможно без обустройства отопительной системы, и самой экономичной считается газовый обогрев. Но и для газа, как и для другого вида топлива, необходим и приток кислорода и отвод продуктов сгорания. И лучшей системой дымоходов признана коаксиальная: она одновременно может справляться и с отводом, и с притоком нужных для горения газов.

Что такое коаксиальные дымоходы

Коаксиально – значит внутренне совмещен, или по-другому одно в другом. Коаксиальный дымоход представляет собой конструкцию из двух труб, которые укреплены перемычками, не позволяющие соприкасаться друг с другом. Такое обустройство дымоходной системы лучше всего подходит для газовых отопительных котлов, но можно его использовать и в других системах отопления, где камера сгорания не имеет открытого доступа.

Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания, и выводить образовавшийся углекислый газ на улицу.

Устройство

Поскольку этой системе нужен не только приток кислорода, но и автономный отвод конденсата и продуктов сгорания, то он состоит из нескольких составляющих:

• Двойной прямой трубы для отвода углекислого газа;
• Небольшой емкости для сбора образовывающегося конденсата: он ни в коем случае не должен попадать в котел горения;
• Соединительная тройная конструкция используется для сбора все частей;
• Согнутого под 90 0 колено, предназначенное для поворотов трубы дымохода;
• Системы прочистки: с ее помощью проводят ремонтные или профилактические работы;
• Наконечника – он предназначен для защиты системы от атмосферных осадков.

Плюсы и минусы

Какими положительными характеристиками обладает коаксиальная дымоходная система?

• Забор необходимого для горения воздуха происходит с улицы, что не создает душной обстановки;
• Минимальные потери тепла, поскольку подача воздуха ведется по наружному трубопроводу, а он прогревается от внутренней конструкции;
• Отвечает всем требованиям экологии: у газового котла большой процент полезного действия, и все топливо полностью сгорает, поэтому в атмосферу практически не выбрасываются вредные для природы и человека компоненты;
• Отвечает всем требования пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, и поэтому даже, если они будут соприкасаться с легковоспламеняющимися предметами, то возгорания не может произойти;
• Компактность конструкции позволяет устанавливать в любом, даже небольшом помещении;
• Монтаж не предусматривает нарушение целостности крыши дома.

Минусов такой системы дымоотвода очень мало, сюда можно отнести дороговизну и низкое эстетическое восприятие: если устанавливать ее в подвале, то может незначительно снизить гармонию помещения.

Виды

Коаксиальная дымоходная система бывает горизонтального и вертикального вида, каждый из них может быть установлен при определенных условиях.

Вертикальный. Для этой системы необходимо обустраивать отвод на крыше дома, да и емкость для сбора конденсата также очень нужна, но обычно весь необходимый набор составляющих уже входит в комплект поставки дымохода.

Горизонтальный. Это наиболее популярная коаксиальная дымоходная система, поскольку ее установка очень проста: нужно отверстие в стене и все. К тому же не нужно на крыше обустраивать место для дымохода, а собирающийся конденсат можно отводить напрямую, то есть обустраивать дополнительную емкость нет необходимости: он просто стекает по трубе на улицу, если трубу установить с небольшим наклоном.

Размещение коаксиальных дымоходных систем

1. Специалисты рекомендуют определить месторасположение дымоходной системы только после установки самого котла сгорания газа.
2. Трубы расположить от оконных и дверных проемов на расстоянии не менее 50 см. Для обеспечения наилучшей тяги первая составляющая труба должна иметь не менее 1 метра длины. Его закрепляют на месте отвода котла на патрубке металлическим хомутом.
3. Если котел оборудован натуральной вытяжкой, то устанавливать колено дымохода нужно выше этой конструкции. Если установлен вентилятор, то монтаж можно проводить на любой высоте.
4. Затем нужно обустроить отверстие для выхода труб на улицу, если дом из дерева, то потребуется установить термоизоляционный слой: это предотвратит возможное возгорание дерева.
5. Чтобы образующийся конденсат мог уходить по дренажной системе на улицу, трубы монтируют с уклоном вниз.

Монтаж

Органы пожарного надзора требуют для обустройства отопительной системы наличие отдельно стоящего помещения , в котором проведена вентиляция и есть все необходимое оборудование. Это приводит к лишним затратам, нужно либо перестроить уже готовый дом, либо обустроить отдельную систему дымохода.

Но всего этого можно избежать, если приобрести газовый котел закрытого типа сгорания и обустроить специальную коаксиальную систему дымохода, что сэкономить средства владельца дома на обустройстве отдельного отвода дыма.

И только по этим причинам установка котла допускается в любом пригодном помещении, даже там, где отсутствует вентиляционная система: на чердаке, в кухне, в цоколе дома. Про котлы с открытым типом сгорания такое сказать невозможно.

Следует соблюдать правила монтажа соединений: они должны заканчиваться еще до выхода системы в стеновое отверстие. Сама труба должна выходить из стены не менее чем на 20 см, допускается и большее расстояние.

Для обеспечения невозможности возврата обратной тяги в котел, на нем обустраивают особый клапан, который предотвратит это явление.

Соединение всех деталей дымохода проводят с использованием хомутов и в некоторых случаях и утеплителем. Для достижения лучшей герметизации можно использовать строительную пену.

Совет: используйте как можно меньше вертикальных деталей: так эффективность дымохода будет выше.

Существуют нормативные правила самостоятельной установки коаксиального дымохода:

• Для монтажа системы рекомендуется использование только деталей комплекта;
• Не использовать самостоятельно изготовленные детали, а приобретать недостающие детали только в сервисных центрах производителя;
• После установки системы дымоотвода ее необходимо протестировать на наличие утечек;
• Стыкование соединений проводить в свободном, а не в стеновом пространстве.

Пошаговая инструкция

1. Вначале определяют месторасположение газового котла;
2. Монтаж газового оборудования проводят одновременно с монтажом коаксиальной дымоходной системой;
3. Сам дымоход должен располагаться на 1,5 метра выше самого газового котла;
4. Выполнить требование пожаробезопасности: трубы дымохода расположить так, чтобы между окном, вентиляционным отверстием и дверью было не менее 50 см;
5. Проделать отверстие для выхода трубы в стене в соответствии с диаметром;
6. Соединить трубы с выходным отверстием котла металлическим хомутом. Не забывайте про уклон к земле для сброса конденсата;
7. После установки трубы отверстие герметизируют;
8. Можно опробовать систему в тестовом режиме.

Как удлинить коаксиальный дымоход для газового котла

Если газовое закрытое оборудование используется для обогрева многоквартирного дома, то может потребоваться удлинение дымоходной системы.

Для монтажа вам потребуется:

• Колена из пропилена;
• Дополнительная труба дымоотвода длиной не более 5 метров;
• Адаптирующее устройство для герметичного соединения;
• Накладки для крепления к внешней стене;
• Фланцы и хомуты.

Все дополнительные детали для удлинения необходимо закупить у дилеров производителя дымоходной системы, поскольку детали других марок могут быть несовместимы с уже купленным оборудованием.

Ориентировочная стоимость

Стоимость коаксиального дымохода во многом зависит от комплектации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тысяч рублей до 13,5 : какие трубы дымохода вам нужно приобрести. Дополнительные колена могут стоить от 1, 5 до 3 тысяч, сборник конденсата – около 3 тысяч.

Если захотите купить защитную решетку для выхода дымоходной трубы, то ее стоимость примерно около 3 тысяч рублей.

Как видно из нашего обзора – коаксиальная дымоходная система новое слово в строительстве дымоходов, она полностью автономна и удобна в использовании.

Комфортная жизнь в доме зависит от эффективности системы отопления. Обогрев жилища связан с применением устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома. Замкнутый круг? Вовсе нет. Проблема решается использованием коаксиальных дымоходов отведения продуктов горения. Что это такое и как построить своими руками?

Что такое коаксиальный дымоход

Автономная система обогрева жилища при любом устройстве требует полного отведения продуктов сгорания. Традиционные системы дымоходов применяются и в наше время. Однако на смену им приходят новые устройства, решающие одновременно несколько задач - коаксиальные дымоходы.

Их появление связано с решением проблемы сжигания топлива в печи, которое происходит с участием кислорода из обогреваемого помещения. Если не возобновлять концентрацию проветриванием, в помещении становится душно и некомфортно. Вывод очевиден - изолировать устройство сжигания топлива (котёл) и подавать кислород в печь из внешнего пространства. Для этого использовали двухслойные трубы, в которых повнутренней выводятся продукты горения, по зазору между внутренней и наружной - воздух с улицы.

Устройство коаксиального дымохода

Преимущества дымоходов коаксиальной конструкции

Они заключаются в следующем:

• Повышенный по сравнению с традиционными устройствами коэффициент полезного действия котельного оборудования, получаемый за счёт подачи в топку котла подогретого воздуха с нормальным содержанием кислорода. Это способствует более полному сгоранию топлива;
• отсутствует необходимость в дополнительной приточной вентиляции в помещении;
• повышенная экологичность, получаемая эффективным сжиганием топлива;

Недостатки

К таковым относят склонность внутренней трубы к обмерзанию. Это становится возможным по причине низкой температуры дымовых газов уже на выходе из печи. В результате образуется конденсат, который и замерзает при температуре наружного воздуха ниже -15 градусов, что для России вовсе не диковинка. Степень обмерзания может полностью перекрыть каналы движения газов и воздуха, что означает аварийную ситуацию.

Внимание! Нельзя допускать полного промерзания трубы, от этого выходит из строя оборудование котла.

Как показывает практика, такие явления чаще возникают от желания максимально повысить эффективность системы за счёт уменьшения диаметра внутренней дымоотводней трубы, что приводит к снижению температуры газов вплоть до «точки росы», повышенной конденсации и, соответственно, к образованию наледи.

Виды

Устройства для удаления продуктов горения такого типа разделяются по нескольким признакам.

Внутренние и наружные системы

Системы внутренние располагают в специально устроенных при строительстве дома шахтах. Они ни в коем случае не контактируют с жилым пространством. В отдельных случаях такие устройства устраиваются в стандартном кирпичном дымоходе, но нужно отметить неудобство таких дымоходов для обслуживания и ремонта.

Способы устройства дымохода в доме

Наружные системы дымоходов устраиваются непосредственно на стене дома с наружной стороны. Есть мнение, что они портят дизайн дома, поэтому их располагают с выходом на внутренний дворик. Такая схема устройства проста в монтаже и удобна в обслуживании и ремонте.

Вывод коаксиального дымохода через стену здания

Холодные и утеплённые устройства

Как уже отмечалось выше, в условиях наших суровых зим дымоход промерзает. Чтобы избежать такого эффекта нужно произвести утепление дымохода. Для этого применяют несколько способов:

• Использование дополнительно кожуха из трубы большего диаметра. При этом промежуток между наружной трубой и кожухом заполняется утеплителем. Для этого используется минеральная вата;
• Наружная труба коаксиальной системы оборачивается рулонным утеплителем. Поверх этого слоя намотать защитную рубашку из алюминиевой фольги и закрепить её хомутами. Направление намотки выполнять таким образом, чтобы исключалось протекание влаги внутрь утепляющего слоя, то есть производить её снизу вверх.

Вертикальный или горизонтальный вывод

Первоначально коаксиальные конструкции разрабатывались как исключительно горизонтальные устройства. Но это теория, а на практике решающим фактором становится расположение теплового агрегата, которое в ряде случаев требует комбинированного исполнения.

Вертикальные выводы используются только для котлов без принудительной тяги.

Внутренний вертикальный и наружный комбинированный коаксиальный дымоход

Конструкция и принцип действия

В комплект коаксиального трубопровода входит различное количество деталей в зависимости от схемы устройства дымоотвода.

Конструкция коаксиального дымохода

Основными являются:

• переходник для присоединения к топочному агрегату;
• колено 90 градусов для изменения направления трубопровода;
• Труба коаксиальная прямая. Конструктивно состоит из двух частей, расположенных одна в другой с продольными перегородками между ними;
• соединительная муфта с уплотнением и хомут стяжной для укрепления стыка;
• воздухозаборник.

Принцип действия дымохода такой конструкции заключается в том, что при сгорании топлива образуются топочные газы, сразу устремляющиеся в трубу. Создающаяся зона пониженного давления заполняется наружным воздухом по каналу между стенками труб. Согреваясь по ходу от внутренней трубы, он попадает в топку и подогретый кислород активно вступает в реакцию с топливом. При этом КПД устройства значительно возрастает. Охлаждаемая наружная стенка благоприятна для пожарной безопасности устройства.

Материалы и инструменты для монтажа дымохода

Комплектность дымохода зависит от места расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, разрешающих выполнение дымоходов любых конфигураций. Модули модифицированы, что способствует легко укомплектовать устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются такие узлы:

• трубы прямые - основной элемент дымохода;
• тройники - выполняются под углами 30, 90 и 45 градусов, предназначены для изменения направления при монтаже;
• муфты и отводы угловые - соединение труб;
• сборники конденсата - используются на каждом вертикальном участке, снабжены водяным затвором для предотвращения подсоса наружного воздуха, от этого снижается тяга в дымоходе;
• вставки с ревизионными окошками для ремонта и обслуживания дымохода;
• Входные и выходные насадки - идут в комплекте с оголовками, применяются для вывода печных газов и забора воздуха из атмосферы. Насадка выходная устанавливается на отдалении от воздухозаборника, чтобы избежать смешивания чистого воздуха с продуктами сгорания;
• переходник - устройства для подключения дымохода к генератору тепла;
• крепёжная арматура в виде фланцев, хомутов и кронштейнов;

Материалом для изготовления элементов дымохода может служить:

1. Сталь листовая нержавеющая.
2. Лист оцинкованный.
3. Термостойкий пластик.
4. Сплавы алюминия.

Общим требованием для них является устойчивость к температурам не ниже 250–300 градусов.

При сборке дымохода используется простейший инструмент для установки крепежа, такой как отвёртки и ключи. Для крепления кронштейнов к стенам понадобится электродрель и пластиковые вкладыши - дюбели. Отверстие в кирпичной стене можно выполнить шлямбуром и зубилом.

Подготовка к монтажу дымохода

Несмотря на кажущуюся простоту процесса сборки дымохода, она должна происходить по определённому алгоритму:

1. Покупка генератора тепла. Следует учитывать, что коаксиальные дымоходы применяются только с устройствами закрытого типа с принудительной тягой. Мощность их составляет до 30 квт.
2. Определение места установки, закрепление.
3. Выполнение эскизного проекта дымохода с учётом отводов, подъёма и прочих особенностей, зависящих от архитектуры строения.
4. Приобретение комплекта стандартных деталей, обеспечивающих точное выполнение требований эскизного проекта.

Монтаж коаксиального дымохода своими руками

Перед тем как приступить к сборке дымохода, нужно чётко усвоить основные регламентирующие положения:

Правила устройства отвода продуктов горения

При сборке дымохода нужно придерживаться следующих правил:

1. Прямой участок, пересекающий стену, должен устанавливаться с уклоном 3 градуса в сторону улицы для беспрепятственного стока конденсата.
2. Дымоходы канал на всем своём протяжении не должен включать в себя более двух колен.
3. Ревизионные окна, переходные устройства и сборники для конденсата нужно устанавливать в легкодоступных местах для удобства пользования ими.
4. Дымоход не должен выводиться ниже уровня грунта. Расстояние до ближайшей постройки должно составлять не менее 8 метров. При использовании на конце дымохода дефлектора, это расстояние может быть сокращено до двух метров для глухой стенки и до пяти для строения с оконными проёмами.
5. Горизонтальный дымоход, устанавливаемый в месте господствующих ветров, противоположных по направлению с отводом дыма, должен быть оснащён козырьком - заслонкой. Она должна находится не далее 40 см от выходного дымового отверстия.
6. Коаксиальные дымоходы, располагающиеся на высоте менее 1,8 метра должны оснащаться рефлекторной решёткой для защиты от горячего дыма.

Установка горизонтального коаксиального дымохода

Соблюдение этих правил позволит осуществлять безопасную эксплуатацию отопительного устройства с качественным отведением продуктов горения.

Порядок выполнения сборки

Монтаж горизонтального коаксиального дымоотвода производится таким образом:

• присоединение переходника от генератора тепла к дымоходу;
• установка на переходник колена для изменения направления канала;
• Разметка места изготовления отверстия в стене для, соответствующего диаметру трубы дымохода. Важно! стык элементов трубопровода не должен находиться внутри стены;
• установка декоративных заглушек в месте пересечения дымохода со стеной;
• установка дефлектора на конце;
• установка смотрового узла и сборника конденсата.

По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были изложены выше. Следует помнить! Применение уплотняющих гелей и герметиков в коаксиальных дымоходах запрещено.

Установка коаксиального дымохода вертикально, как правило, является вынужденной мерой, обусловленной невозможностью исполнения горизонтально без нарушения правил установки. Особенность конструкции состоит в том, что такие отводы продуктов горения не могут устанавливаться по прямой линии от печи ввиду образования большого количества конденсата. При такой конструкции он будет попадать непосредственно в топку, что крайне нежелательно. Поэтому от печи нужно сделать колено для горизонтальной составляющей. Далее, устанавливается второе колено и сборник для конденсата. После этого дымоход монтируется вертикально. Пересечение с потолочным перекрытием и кровельным пирогом выполняется с использованием стаканов - изоляторов. На кровле труба оснащается герметизирующим зонтом во избежание протечек.

Внимание! Вертикальный коаксиальный дымоход не применяется для закрытых котлов с принудительной тягой.

Особенности эксплуатации

Прежде всего нужно обратить внимание на заметно более высокую эффективность печей с такими устройствами для удаления продуктов горения. Коэффициент полезного действия возрастает за счёт оптимального режима горения топлива.

При нормальном отоплении жилища воздух в нем не портится, оставаясь чистым, поскольку для горения используется кислород наружного воздуха. В обязательной организации приточной вентиляции необходимости не возникает, хотя её обычно все равно создают, лишней не будет.

Коаксиальные дымоходы отличаются длительной эксплуатацией, потому, что не происходит перегрева труб, постоянно охлаждаемых притоком воздуха.

Ремонт и обслуживание

Устройство практически не нуждается в специальном обслуживании. В начале отопительного сезона нужно осмотреть все крепления и стяжки, ослабленные соединения подтянуть.

Регулярным мероприятием по обслуживанию является периодический слив конденсата из накопителя. Причём периодичность выполнения такой операции определяется погодой, влияющей на его образование.

Необходимость чистки стенки внутренней трубы определяется визуальным осмотром через смотровое окошко перед началом отопительного сезона. Процедура выполняется специальным ершом, оснащённым жёсткой щетиной. Применяются химические средства, размягчающие нагар и сажу.

Коаксиальные дымоходы следует признать наиболее совершенными для экономии затрат на отопление, уменьшающихся на 15–20%. При этом улучаются условия жизни в доме.
