Стык ендовы на коньке многощипцовой крыши. Как сделать сложную многощипковую крышу над коттеджем. Рекомендации, схемы стропил, чертежи и наглядные фото четырехщипковых вальмовыхкровель различной конфигурации. Что это такое

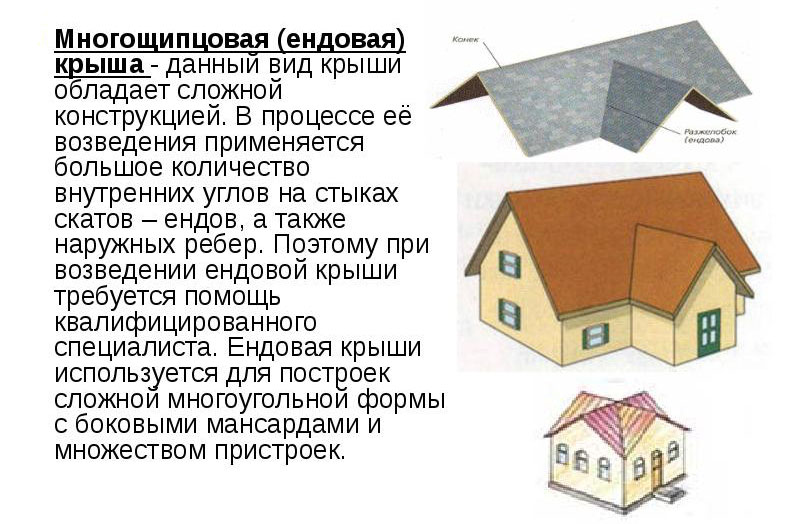

Строительный термин «многощипцовая крыша» определяет такую конструкцию крыши дома, которая имеет несколько щипцов или фронтонов больше одного. Стропильная многощипцовая крыша разрабатывается как сложная скатная система стропил. Таким образом, при наличии у стены здания нескольких фронтонов или щипцов, крышу такой конструкции можно назвать многощипцовой. Оригинальные кровельные системы можно встретить не только на исторических объектах, в старинных усадьбах или за́мках. Строительная мода перенесла спрос на многощипцовые крыши в нынешнее время, и теперь большинство частных коттеджей строятся с такими крышами. Компании предлагают заказчикам самые разнообразные проекты сложных стропильных систем, которые являются основой щипцовых крыш, даже при условии дороговизны сооружения.

Функциональная нагрузка многощипцовой крыши

Такая кровля выполняет много задач – от технических и эксплуатационных до эстетических и дизайнерских. Поэтому проект должен прорабатываться по всем направлениям, все элементы и детали щипцовой крыши своими руками должны иметь высокую точность исполнения и надежность. Желательно также внести в проект дизайнерские изменения, делающие крышу дома непохожей на другие конструкции.

Даже стандартную двускатную кровлю с двумя фронтонами можно отнести к многощипцомым конструкциям, но называться крыша будет двухщипцовой. При разработке схемы кровельной системы с парными фронтонами или щипцами крыша приобретает сложную многощипцовую направленность.

Сложная стропильная система многощипцовой крыши для вполне реализуема собственными силами при условии соблюдения всех строительных правил и рекомендаций. Перед окончательным выбором схемы проекта следует хотя бы поверхностно ознакомиться с разными вариантами обустройства многощипцовых крыш, фото которых представлены ниже на рисунках:

Сложная многощипцовая крыша имеет право на жизнь в следующих нестандартных ситуациях:

1. Если стиль здания требует соблюдения монолитности архитектурной композиции;
2. Если к главному корпусу пристроено еще одно или несколько зданий;
3. Если прямоугольный или квадратный дом решено украсить дополнительными фронтонами;

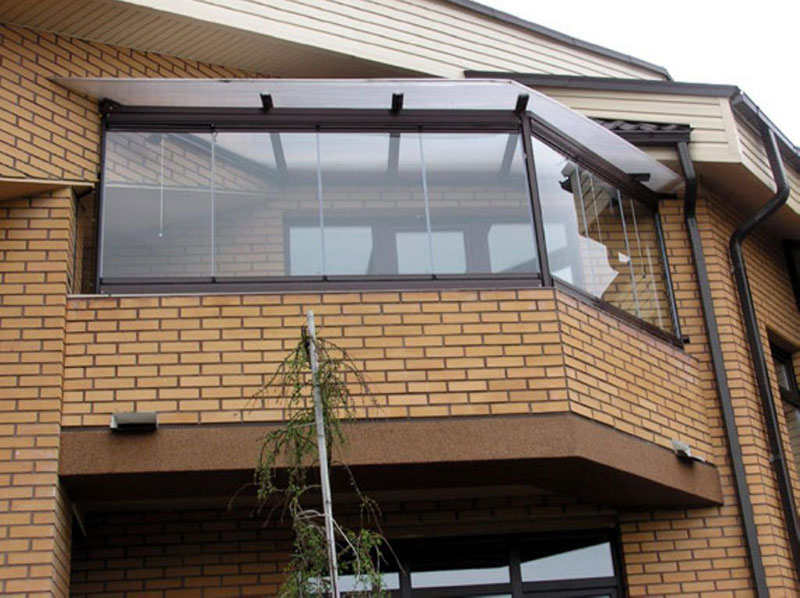

4. При строительстве на крыше заглубленных окон, лоджий, балконов;
5. Если требования к мансарде не предусматривают усиленного естественного дневного освещения;
6. Также многощипцовая крыша возводится в домах с большим количеством жилых и технических помещений. Это могут быть малоэтажные жилые строения или одноэтажны дом большой площади. большой площади.

Плюсы и минусы конструкции

Архитектура здания только выигрывает от возведения многощипцовой стропильной системы.

Преимуществ у такого сооружения достаточно, чтобы сделать выбор в его пользу:

1. Необычность, оригинальность, эстетичность и гармоничность здания с многощипцовой крышей видны сразу;
2. Конструкция надежная и долговечная именно за счет ее сложности – разнонаправленные крепления стропил и фронтонов за счет многочисленных ребер жесткости нивелируют все виды нагрузок – боковых, импульсных, ударных, весовых и ветровых, а также сводит на нет влияние атмосферных явлений, таких, как обильный снег или град. Снеговые наплывы не будут удерживаться на крутых скатах кровли, поэтому необходимо конструировать надежную ливневую канализацию с большой пропускной способностью;
3. Наличие нескольких фронтонов – это прекрасная возможность оборудовать одно или несколько дополнительных жилых или технических помещений на верхнем этаже;

Негативные моменты, влияющие на выбор проекта:

1. Высокая стоимость системы из-за большого количества стройматериалов, сложных строительных работ и времени строительства;
2. Возведение такой системы предполагает много обрезков материалов кровли, и других отходов стройматериалов;
3. Сложная геометрия крыши заставляет рассчитывать размеры деталей с высокой степенью точности, для чего проще использовать онлайн-калькулятор. Монтировать конструкцию непрофессионалам не рекомендуется – надежнее обратиться в региональную строительную компанию;
4. необходима качественная гидроизоляция, особенно на внутренних стыках;
5. Большое давление на ендову зимой.

Нюансы конструкции

Типовые проекты домов с многощипцовой крышей включают в себя скатную систему стропил с уклоном к стенам здания. Это позволяет без усилий обеспечить сток дождя и сход снега. Элементы конструкции, из которых состоит кровельное устройство, следующие:

1. Скат – это фрагмент кровли без изгибов и поворотов;
2. Щипец (фронтон) – верхний фрагмент наружной стены, границы которого определяются скатами крыши. Есть несущественная разница между фронтоном и щипцом: у щипцов нет карниза внизу;
3. Ендова (разжелобок) – внутренние угловые соединения кровли, которые появляются при стыках скатов. По торцу ендова заканчивается на границе фронтона. Ендова – самая нагружаемая часть кровельной конструкции, как как во внутренних углах постоянно собирается снег и дождевые потоки (смотрите фото выше). В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.
4. Ребро (конек – горизонтально расположенный стык, который образуется при соединении соседних скатов;
5. Свес обеспечивает соединение фрагмента крыши шириной 300-500 мм. Основная функция свеса – защита здания от дождя и снега, максимально возможный отвод дождевой и талой воды;
6. Водосточная система отводит воду с кровли в дренажную систему;
7. Примыкание – это фрагмент стыка скатов с наружной стеной.

1. Конек;
2. Деталь фронтона – ветровая или торцевая рейка;
3. Нижняя ендова;
4. Верхняя ендова;
5. Капельник – планка карниза;
6. Планка для задержания снега;
7. Примыкающая планка;
8. Крышка вентиляционной шахты;
9. Отлив на окно;
10. Фронтонная L-планка для наружных углов кровли;
11. Софит;
12. Вентканал, обшитый профлистом;
13. Окно в мансарде;
14. Пристенный J- канал;
15. Водосток.

Пошаговый процесс возведения многощипцовой крыши

Сборка многощипцовой крыши проводится с соблюдением требований, указанных в проекте. Шаги следующие:

1. Сначала необходимо систематизировать данные о климате в регионе климатические данные – они пригодятся в расчетах и в составлении проектной документации;
2. Разработка проекта и расчет строительных материалов, составление сметы проекта. Этот шаг самостоятельно выполнить довольно сложно, поэтому не скупитесь – отдайте работу в руки профессионалов. Также рекомендуется предварительно составить список строй материалов, их количество и примерные размеры;
3. Первый практический шаг – крепление укладывается мауэрлата по периметру наружных стен дома;
4. Монтаж вертикальных опор и крепление горизонтальных прогонных балок для формирования конька;
5. Сборка опорных балок, определяющих форму перехода и стыковки скатов;
6. Стропильная конструкция укрепляется при помощи подкосов для более равномерного распределения нагрузок;
7. Крепеж деталей проводится металлическими метизами – стальными пластинами, скобами, шпильками с резьбой или анкерами;
8. На стропилах по наружной стороне собирается каркас из реек для крепления кровельного материала.

Конструкция каркаса определяется выбором покрытия кровли. При монтаже мягкой кровли лучше смонтировать сплошной каркас, без промежутков. Если крыша будет накрываться жесткими кровельными материалами (металлочерепица, профлист, профнастил), в каркасе разрешается делать промежутки между рейками или досками.

Защита от влаги и от теплопотерь

Гидроизоляционные материалы в рулонах очень легко раскатываются на полосы и крепятся внахлест (напуск – 100-150 мм), перпендикулярно скату. Герметизируются стыки рулонов специальной липкой лентой или строительным скотчем. Стыки и швы на ендовах требуется герметизировать особенно тщательно – двумя-тремя слоями ленты или скотча.

Если укладка слоев гидроизоляции прошла с нарушениями технологического процесса, с применением материалов низкого качества, то вам следует ожидать соответствующих последствий – под кровлей будет собираться влага, будет намокать теплоизоляционный слой кровли, будут гнить и плесневеть деревянные балки и стропила.

Еще пару десятилетий назад самым популярным материалом для гидроизоляции кровли были пергамин и рубероид, но время и технологии не стоят на месте. Инновационные гидроизоляционные мембранные покрытия (пленки) способны не только намного дольше сохранять свои эксплуатационные характеристики, но и соблюдать требования к экологичности и безопасности людей, проживающих в доме.

При сборке многощипцовой кровли появляется дополнительное незанятое пространство на чердаке, и в нем можно обустроить жилые или технические подсобные помещения. Ввиду такой дополнительной возможности расширить пространство кровля должна быть хорошо утеплена и защищена от атмосферной влаги. Минеральная вата и другие аналогичные утеплители – идеальное решение для сложной кровли, так как они могут принимать любые формы. Слой мягкого теплоизолятора предотвращает образование «мостиков холода» – именно в них сначала появляется влага. Для изготовления теплоизоляции на минеральной основе лучше всего подходят базальт или стекло. Преимущества этих материалов для утепления поверхностей очевидны:

1. Низкий вес утеплителя;
2. Высокая пожаробезопасность и огнеупорность (группа НГ);
3. Экологичность эксплуатации.

Также минвата поглощает шумы, что немаловажно для всех жильцов дома.

Сколько стоит построить многощипцовую крышу

Составление проекта, калькуляция сметы и количества стройматериалов, временные и трудовые затраты – все эти параметры с большой степенью точности могут рассчитать только профессионалы. Самостоятельный подход к такому ответственному делу может обернуться значительными денежными потерями. Поэтому не следует экономить на услугах специалистов – ваши затраты окупятся сторицей.

Если конструкций рассчитана и выстроена с соблюдением ГОСТ и СНиП, то результат будет следующим:

1. Дом будет выглядеть аккуратно и красиво, плюю ни у кого не встречающийся дизайн сделает его уникальным;
2. Обеспечена многолетняя устойчивость кровли к атмосферным явлениям и другим нагрузкам;
3. Жилье приобретет дополнительные свободные помещения, которые вы сможете обустроить на свое усмотрение.

Затраты на строительство многощипцовой кровли и проведение подготовительных работ (составление проекта и другой необходимой документации) зависят от качества и стоимости расходников, сложности сборки конструкций, уровня занятости работников. Поэтому примерную стоимость можно определить только после выполнения всех предварительных условий строительства – расчета материалов, проектирования, найма бригады профессиональных рабочих.

В том случае, когда «коробка» стен дома имеет сложную конфигурацию с различными пристройками, или проект предполагает обустройство на кровле слуховых окон и выносных или углубленных балконов, как правило, выбирается многощипцовая крыша стропильная система, которой имеет весьма сложную конструкцию.

Такие крыши отличаются от стандартных наличием нескольких фронтонов, которых может быть три или более. Кроме того, мнощипцовая стропильная система включает в свою конструкцию несколько отделов, благодаря чему дом будет выглядеть более презентабельным, особенно в тех случаях, если для фасада строения подобрана отделка, соответствующая архитектурному стилевому решению.

Основные принципы конструкции многощипцовых крыш

Многощипцовая стропильная система имеет конструкцию, которая состоит из отдельных скатов, взаимосвязанных между собой. Верхняя часть стены отделов здания, ограниченная с двух сторон скатами, и называется щипцом (или фронтоном, если этот участок отделен от стены дома). Поэтому крыша, имеющая не два фронтона (щипца), а несколько, и называется многощипцовой.

В зависимости от особенностей конструкции, от количества таких отделов стропильной системы, крыши могут трехщипцовыми, четырехщипцовыми и даже более сложными.

На данном рисунке-схеме представлены наиболее часто применяемые варианты конструкций этих сложных сооружений. Причем, как можно увидеть, различные отделы одной крыши могут быть как обычными двускатными, так и .

Монтаж многощипцовой крыши – достаточно сложен и требует немалых затрат на приобретение материалов, так как их всегда потребуется больше, чем для обычной системы. И дело даже не только в том, что у таких кровель больше общая площадь - сложная конфигурация приводит к тому, что при раскрое кровельного материала остается большое количество обрезков.

Сложность возведения конструкции приводит к высокой стоимости работ, поэтому чаще всего такие варианты выбираются для обустройства респектабельных особняков, в чем-то напоминающих старинные замки.

Впрочем, в различных, иногда – несколько упрощенных вариантах, многощипцовые крыши стали широко применяться и на вполне «скромных» загородных домах.

Архитекторы, проектировщики, строители наделяют данный тип крыш следующими положительными характеристиками:

• Высокая несущая способность и прочность конструкции.
• В связи с тем, что стропильная многощипцовая система рассчитывается с учетом больших нагрузок, она имеет высокую стойкость к внешним воздействиям, таким как резкие порывы ветра или давление больших масс снега.
• Как правило, скаты этих типов крыш имеют большой уклон, что способствует простоте их обслуживания, так как на них не задерживается мусор, снег и дождевые потоки. Благодаря этим качествам, ремонт кровли проводится гораздо реже.
• Многощипцовые крыши имеют высокий конек, поэтому в пространстве, которое под ними образуется, вполне реально обустроить жилые комнаты, что не всегда получается сделать под традиционными .

Обратимся к основным принципам устройства многощипцовых крыш.

Как известно, стропильные системы бывают наслонными или висячими, и в многощипцовой конструкции могут быть использованы сразу оба варианта. Например, над основным строением, если оно отличается большой площадью и имеет внутри капитальные перегородки, устанавливается наслонная система, а над небольшими отделениями висячая.

Если же строение квадратное или прямоугольное и на нем запланирован монтаж многощипцовой кровли, то рекомендовано предусмотреть для нее дополнительную опору в виде несущей стены-перегородки внутри дома. Это связано с большим весом такого типа крыш.

На этом рисунке показаны основные элементы, которые характерны для этой кровельной конструкции. Обратите внимание, что могут одновременно применяться как обычные двускатные схемы, так и вальмовые.

1 – Скаты крыши - их у многощипцовой крыши всегда больше, чем у традиционной и они могут отличаться по своему строению, площади, углу крутизны.

2 – Конек – этот элемент также будет представлен «в нескольких экземплярах», так как без него не обойтись при постройке каждого из отделов крыши.

3 – Ребра – это выступающие наружу углы пересечения плоскостей кровельного покрытия. Как правило, они обычно имеются у крыш мансардной или вальмовой конструкции.

4 – Фронтон или щипец – количество этих элементов может различаться, в зависимости от сложности крыши

5 – Лобовая доска обрамляет каждый из щипцов кровли, закрывая торцевые края кровельного покрытия.

6 – Ендова – это внутренний угол кровли, образующийся по линии стыка разных отделов конструкции. Этот элемент также будет являться своеобразным каналом для стока воды.

7 – Карнизный свес проходит по нижнему краю крыши. Он прикрыт с торцов ветровой доской, а по краю пущен капельник для отвода влаги из-под кровельного покрытия в сточный желоб.

8 – Фартук, устанавливаемый вокруг дымоходных и вентиляционных труб, для недопущения проникновения воды под кровлю на участках прохода.

Самая, пожалуй, несложная многощипцовая стропильная конструкция с выносом смотрового окна представлена на схеме. Однако, нужно отметить, что более сложные варианты с наличием двух и более встроенных отделов, состоят из тех же деталей, только их потребуется большее количество.

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича — фронтонов. Изготовить щипцовую крышу можно своими руками.

Щипцовые крыши имеют два ската . По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства . Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

Устройство такой крыши начинают с выкладывания торцевых частей — щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы . Так, если представить, что скат — это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым — половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил — наслонные и висячие .

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Материалы

Для работы понадобятся :

• мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
• стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
• распоры;
• контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
• обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

1. В зависимости от конструкции дома, выбираем подходящую .
2. Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
3. Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
4. К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
5. Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
6. Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
7. Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
8. Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
9. Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
10. При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций — защиты стен дома.

1. Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

1. При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
2. Фиксируют их укосинами, демонтируемыми после окончания работ.
3. Далее производят крепление кобылок, которые будут образовывать свес крыши.
4. После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
5. Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
6. Далее следует установка конькового бруса, закрепляемого укосинами.
7. И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
8. Тип обрешётки выбирают в зависимости от кровельного покрытия.
9. Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых . Их устройство — довольно сложный и трудоёмкий процесс. Ендовые — это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Если коробка дома имеет множество пристроек, то и крыша будет иметь сложную форму. Многощипцовая крыша - это совокупность нескольких двускатных кровельных конструкций, накрывающих отдельные элементы коробки дома и объединённых в единую кровлю. Такие крыши позволяют обустроить слуховые окна и балконы. В конструкции присутствует несколько фронтонов (более трёх), которые и называются щипцами. Щипцы - это двускатные фронтоны, которые не отделены от стены коробки карнизом. Многощипцовая кровля имеет сложную стропильную систему, но эстетически эта конструкция выглядит наиболее презентабельно, напоминая крышу средневекового замка.

Конструктивные особенности многощипцовой крыши

Традиционная двускатная крыша, которая имеет два фронтона, называется двухщипцовой. Если в конструкции кровли имеется несколько элементов двускатной крыши, то она называется многощипцовой.

Многощипцовые крыши используются в домах с пристройками или для обустройства мансард, балконов, фронтонов с окнами

В конструкции могут сочетаться обычные двускатные, купольные, вальмовые и полувальмовые элементы . Профиль крыши определяется формой коробки. Самая простая форма - трёхщипцовая, которая сооружается на коробках с одной боковой пристройкой.

Фотогалерея: многообразие видов многощипцовых крыш

Дополнительный двускатный элемент используется для оформления слухового окна Подобные типы многощипцовых крыш разрабатываются при возведении домов в китайском стиле В этой конструкции наличие четырёх щипцов больше обусловлено необходимостью устройства слуховых окон, чем формой каркаса дома Крыши, представляющие собой пересечение двух двускатных конструкций под прямым углом, сооружаются над квадратными коробками и называются конвертом На прямоугольной коробке без пристроек можно оформить слуховое окно маленькой полувальмовой крышей Многощипцовая крыша сочетает двускатную и полувальмовую конструкцию Сочетание двускатных, купольных и шпилевых форм позволяет создать крышу, похожую на средневековый замок Последовательность прямоугольных пристроек является основанием для многощипцовой крыши из нескольких вальмовых элементов

Коробки сложной формы обычно строятся для респектабельных особняков. Многощипцовая крыша будет подчёркивать соответствующий архитектурный стиль. Сложность и дороговизна кровли будет как раз под стать размаху строительства и дизайну таких проектов. Часто оси коньков разных частей многощипцовой крыши располагаются относительно друг друга не под прямым углом и образуют сложные многогранники. Конфигурация делает конструкцию изысканнее и сложнее в расчёте и в сборке. Поэтому такие работы следует доверять опытным профессионалам.

В частном строительстве, где преобладают дома с одной пристройкой, сооружают трёхщипцовые крыши. В них основная двускатная крыша сочетается с расположенной перпендикулярно к ней двускатной крышей пристройки. Этот упрощённый вариант является самым распространённым, и все особенности многощипцовой стропильной конструкции будут рассматриваться на этом примере. В ней присутствуют все узлы, которые используются при сооружении более сложных конструкций.

Трудности сооружения многощипцовой крыши заключаются в сложности создания чертежа и выполнения соединительных узлов (ендов и рёбер) между поверхностями разных элементов кровли. Сами же отдельные элементы сооружаются по такому же принципу, по которому собирают обычные двускатные или вальмовые крыши.

Преимущества и недостатки многощипцовой крыши

Кроме внешней привлекательности, многощипцовые крыши имеют практические достоинства: прочность каркаса и высокий конёк.

1. Из-за большой общей площади конструкция крыши тяжёлая, поэтому она требует высокой прочности каркаса. Конструкция изначально проектируется с повышенными прочностными характеристиками.
2. Высокий конёк позволяет обустроить под кровлей полноценное жилое помещение.

К недостаткам многощипцовой крыши относится дороговизна и сложность монтажа. На её сооружение потребуется гораздо больше материалов, чем на двускатную крышу такой же площади. Плоскость такой крыши в основном состоит из треугольников и трапеций, поэтому при раскрое материалов для кровли (фанеры, черепицы, металлопрофиля) будет оставаться много отходов.

Слабое место всей кровли - это ендовы. Внутренние тупые углы на стыках между поверхностями разных элементов крыши будут иметь меньший уклон, чем основные скаты. Поэтому если при проектировании не сделать уклон скатов крутым, то на ендовах будет скапливаться снег и мусор. Это принесёт множество неудобств, связанных с необходимостью постоянной уборки. Высокий конёк в многощипцовых крышах - это не только эстетическая целесообразность, но и решение практических задач.

Стропильные системы для многощипцовых крыш

Скелет каркаса многощипцовой крыши может быть выполнен из наслонных или висячих стропильных конструкций. Висячие стропила монтируют на небольших коробках, не имеющих перестенков. Они упираются только на мауэрлат по периметру коробки и стягиваются затяжками. В коробках большой площади имеются внутренние несущие стены, которые выполняют функцию опоры для вертикальных стоек (бабок), установленных под коньком. Такие стропильные системы называют наслонными.

Среди отличительных внешних элементов многощипцовой кровли выделяется большое количество рёбер (поз. 3) и ендов (поз. 6)

В конструкции многощипцовой крыши выделяют такие детали:

1. Скаты кровли.
2. Конёк.
3. Рёбра. Наружные углы, образующиеся при пересечении смежных плоскостей.
4. Фронтон (щипец).
5. Лобовая доска. Используется для закрытия кровли с торца.
6. Ендовы.
7. Карнизный свес. По торцам он закрывается ветровой доской. По краю свеса закреплён капельник для отвода воды.
8. Фартук вокруг дымохода или труб вентиляции. Выполняет функцию герметизации зазоров между кровлей и стенкой труб.

Наиболее сложными элементамм многощипцовой крыши являются стыки по ендовам

В конструкции каркаса многощипцовой крыши присутствуют следующие элементы:

1. Мауэрлат. Закреплённый на верхней поверхности стены брус выполняет основную несущую функцию в стропильной системе.
2. Стропила. Формируют плоскость ската.
3. Горизонтальные балки перекрытия. Укладываются поверх стропильных затяжек.
4. Коньковый брус фронтона смотрового окна.
5. Ендовы. Формируются из двух накосных стропил, расположенных на линии пересечения плоскостей смежных поверхностей многощипцовой крыши.
6. Центральный конёк (коньковый прогон). Является верхней связующей частью стропил, образующих основные скаты.
7. Вертикальные опорные стойки под коньковым прогоном (бабки).
8. Ригели (затяжки). Применяются для фиксации угла стыковки стропил и препятствуют их расползанию под весом кровли.
9. Дополнительные короткие стойки под стропилами. Используются в кровлях большой площади с длинными стропилами для усиления жёсткости. Могут служить каркасом для формирования внутренних вертикальных поверхностей чердачного помещения.

Расчёт многощипцовой крыши

При проектировании сложных конструкций, в которых элементы кровли имеют разную крутизну скатов, разную высоту конька, неопытному мастеру будет сложно определить принцип их расчёта. На самом деле, каждая плоскость многощипцовой крыши состоит из треугольников, поэтому все вычисления выполняются при помощи теоремы Пифагора.

Алгоритм расчёта основных элементов многощипцовой крыши

Обычную трёхщипцовую крышу можно представить такой схемой:

Для удобного моделирования и представления плоскостей многощипцовой крыши удобно пользоваться CAD-программами

Основа каркаса двух модулей проектируется так же, как обычная двускатная крыша. Отличие от стандартных схем заключается в необходимости расчёта длины ендовы (накосных стропил) и коротких стропил (нарожников), идущих от конька к ендове.

Ключевыми элементами в приведённой схеме являются высота от верха стены до конькового бруса (H), ширина основной коробки (D 1) и пристройки (D 2), угол ската крыши основной коробки (a 1) и боковой пристройки:

Например, имеется коробка шириной 6 м. У неё имеется пристройка шириной 3 м. Необходимо рассчитать размеры элементов каркаса крыши, уклон которой будет составлять 50 0 . Получим такие значения:

После расчёта рабочей длины бруса стропил к ней добавляют длину карнизного свеса. Можно не делать стропила длиннее, а прибить к их концам короткие бруски (кобылки).

Затем необходимо вычислить нагрузку на крышу, которая прямо пропорциональна её площади. В зависимости от этого параметра в схему добавляют дополнительные стойки, затяжки и определяются с сечением бруса для каркаса крыши.

Изготовление многощипцовой крыши

Из описанного выше принципа расчёта видно, что многощипцовая крыша может состоять из нескольких двускатных конструкций, имеющих разную высоту конька и крутизну ската. Прочность каркаса зависит от правильного выбора сечения бруса и надёжности соединительных узлов.

Типичные соединения стропильной системы

Монтаж крыши начинается с установки мауэрлата. Он может крепиться такими способами:

Видео: как крепить мауэрлат на шпильки

Крепление балок перекрытия

Балки перекрытия могут устанавливаться следующим образом:

Крепление стропильных ног

Для жёсткой фиксации стропильных ног используют такие методы:

Накосные стропила крепятся к мауэрлату теми же способами, что и основные. Важно помнить, что крепёжные уголки всегда устанавливаются с двух сторон бруса . Желательно дополнительно скреплять соединения сквозными нагелями.

Видео: как запилить стропила под нужным углом

Крепление стропил к коньку

Узел соединения стропил с коньком выполняется следующими способами:

Видео: установка и крепление стропил на коньковом брусе

Стойки крепятся довольно просто:

Подстропильную стойку, стойку-откос крепят гвоздями. Чтобы препятствовать её смещению, на стропиле выше стойки прибивают упорный брусок.

Видео: как профессионалы запиливают стропила к ендове

Технология монтажа каркаса многощипцовой крыши

Опытный мастер-кровельщик обладает развитым пространственным воображением, в процессе работы он всегда держит в уме трёхмерную картинку каркаса монтируемой крыши. Это позволяет легко придерживаться единой стратегии в работе и корректировать тактику действий в зависимости от обстоятельств.

Чтобы уверенно сооружать каркас крыши, необходимо хорошо представлять её конструкцию в пространстве

Сооружение каркаса крыши можно разделить на такие этапы:

Сборка каркаса завершается подрезкой выступающих концов стропил (или набивкой кобылок) для формирования ровного карнизного свеса, набивкой на торцы обвязочной доски, а также лобовой доски на фронтон.

Монтаж стропильного каркаса завершается установкой обвязочной и лобовой доски

Обвязочную доску можно выполнить из обрешётки после укладки гидроизоляции .

Гидроизоляция, монтаж обрешётки, оформление ендовы и конька

Гидроизоляционная плёнка укладывается горизонтальными полосами от карниза (снизу вверх) с нахлёстом 150 мм.

Для надежной гидроизоляции полосы плёнки нужно расстилать горизонтально и внахлёст

Затем по стропилам набивается вертикальная тонкая рейка (10–15 мм) контробрешётки, которая сформирует вентиляционный зазор. Рейки обрезаются по внешнему краю ендовы, так как в этом месте будет укладываться отдельный ковёр гидроизоляции.

Шаг горизонтальной обрешётки зависит от материала кровли. Если в дальнейшем будет укладываться битумная черепица, то под неё необходимо набить сплошную обрешётку из OSB или фанеры. В этом случае вначале набивают разрежённую горизонтальную обрешётку, а уже поверх неё крепят листовой материал. Первые две нижние и верхние рейки разрежённой обрешётки крепятся с минимальным зазором, а уже остальные прибиваются с нужным шагом.

Разрежённая обрешётка используется под укладку фанеры для мягкой черепицы

Толщина фанеры не должна быть слишком большой, так как это отразится на массе кровли. Достаточно 10–20 мм, в зависимости от шага обрешётки. Листы крепятся со смещением и с зазором 3 мм. Этот температурный зазор предотвратит вспучивание материала при перепадах температур.

Под ендову крепятся отдельные бруски по краям жёлоба

Гидроизоляция и отделка ендовы

Особое внимание следует уделить гидроизоляции ендовы. Если планируется монтировать жёсткую кровлю, то монтаж несущих элементов осуществляется на этапе крепления горизонтальной обрешётки.

Ендова жёсткой кровли оформляется следующим образом:

Если кровля перекрывается мягкой черепицей, в качестве верхней ендовы используют специальные полосы, которые клеятся на битум

Оформление ендовы в мягкой кровле:

1. Если кровля выполняется мягкой черепицей на сплошную обрешётку, то листы фанеры или OSB стыкуются ровно по центру ендовы. В качестве нижней ендовы используется гидроизолирующая битумная полоса шириной 40 см, которая клеится на битумную мастику.
2. Затем монтируется мягкая черепица. В районе ендовы кровельный материал должен заходить на приклеенную гидроизолирующую полоску на 10–15 см с каждой стороны.

Если есть опыт, можно попробовать выполнить бесшовный переход, но это не всегда получается.

При наличии определённых навыков можно выполнить на ендове бесшовный стык

Самым простым способом закрыть стык будет наклеивание ещё одной полосы, только уже меньшей ширины.

Монтаж конька

Мягкая черепица считается идеальным материалом для покрытия многощипцовых крыш, так как она позволяет сделать отходы минимальными, и с её помощью легко обходить рёбра, ендовы и коньки.

При использовании мягкой черепицы на коньке необходимо обустроить вентиляционный зазор. Это сделать легко: для таких целей выпускают пластиковые коньки, которые после укладки кровельного материала на скаты нужно прибить к обрешётке и уже поверх него завершить монтаж черепицы.

Для создания вентиляционного зазора и придания верхнему стыку необходимой формы под мягкую черепицу монтируют пластиковый конёк

При использовании жёсткой черепицы с оформлением конька придётся повозиться, используя специальный комплект из конькового элемента, уплотнителя, боковых заглушек.

Монтаж конька на жёсткую кровлю выполняется так:

Видео: оформление конька жёсткой черепицей

Даже при таком поверхностном обзоре технологии монтажа многощипцовой крыши становится понятно, почему она считается наиболее сложной в кровельном деле. Для неопытного мастера эта информация поможет понять, с какими сложностями сталкиваются специалисты, почему кровельщики делают работу именно так, а не иначе. Организовать самостоятельно монтаж многощипцовой крыши при помощи друзей и знакомых не получится, ведь в бригаде специалистов каждый работник знает все тонкости процесса. Именно за счёт этого получается быстрая и слаженная работа и качественный результат.

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

В этой статье

Особенности многощипцовой крыши

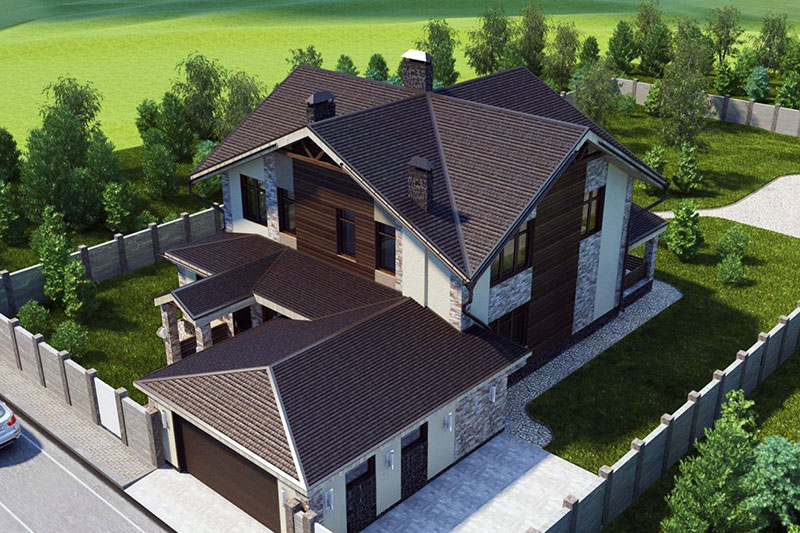

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

• промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
• по периметру стен раскладывается слой гидроизоляционного материала;
• по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
• затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
• укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
• фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
• для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
• монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
• ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
• затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
• настилается гидроизоляция и монтируется контробрешётка;
• укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
• монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.
