Регулируемые полы на лагах своими руками. Виды регулируемых опор для лаг и выбор Регулируемые полы dnt кто поставляет болты

Регулируемые опоры для лаг – один из самых простых способов выравнивания чернового пола. Благодаря данной технологии можно избежать «мокрых» работ, сопряженных с заливкой стяжки. Это позволяет укладывать финишное покрытие на черновой пол сразу же после монтажа деревянной обрешетки из лаг и древесно-стружечных плит. В статье будут рассмотрены основные виды опор, подходящих для регулировки высоты напольных балок, а также особенности их применения.

Конструктивные особенности регулируемых лаг

Для выравнивания чернового пола не так давно стали использовать не только стяжки, но и лаги на регулируемых опорах. Каков принцип работы данной конструкции? К базовому материалу прикрепляются анкерные приспособления с винтовым механизмом, которые могут регулироваться по высоте. После этого напольные балки выставляются так, чтобы достичь максимальной горизонтальности деревянной обрешетки.

В процессе выравнивания полов могут использоваться различные по типу конструкции и материалу опоры. Крепиться они могут к таким видам оснований:

• деревянные балки;
• бетонные плиты;
• цементные стяжки;
• монолит из железобетона.

Установка подобных систем своими руками нежелательна, поскольку она подразумевает точную юстировку балок по высоте. Подобного эффекта можно достичь только с помощью профессиональных приборов. Неровность пола приводит к нарушению геометрии финишного покрытия, что чревато его деформацией.

Преимущества регулируемых полов

По сравнению с другими способами выравнивания полов, лаги, которые можно варьировать по высоте, имеют ряд преимуществ, а именно:

• Данная технология исключает необходимость проведения «мокрых» техпроцессов, связанных с заливкой самонивелиров и цементно-песчаных стяжек;
• Деревянные конструкции весят меньше в сравнении с бетонными стяжками, поэтому могут устанавливаться на основаниях с невысокой несущей способностью;
• После подготовки полов по данной технологии на черновое основание можно положить практически любой вид финишного покрытия;
• Пространство под лагами, образованное с помощью винтовых анкеров, обеспечивает достаточную вентиляцию пола, что препятствует скоплению конденсата;
• Установка регулируемых опор своими руками совершается в течение всего нескольких дней. В то время как любая цементная стяжка сохнет не менее 3 недель;
• Пространство под полом можно использовать для прокладки необходимых коммуникаций;
• В процессе выравнивания полов уровень основания можно поднять на 15-20 см при необходимости;
• Укладку финишных материалов можно осуществлять без монтажа каких-либо дополнительных подложек;
• Воздушная прослойка под лагами обеспечивает дополнительную тепло- и гидроизоляцию основания.

Виды регулируемых конструкций

При обустройстве пола своими руками можно использовать несколько различных конструкций с регулируемыми лагами. Каждая из них имеет свои преимущества и недостатки. К числу самых востребованных «домкратных» систем можно отнести:

1. Комплект из пластиковых стоек с резьбой и крепежных элементов для бетона. В данном случае в балках своими руками нарезается резьба, в которую вставляются полые стойки. При необходимости их можно вкрутить на желаемую глубину;
2. Комплект из крепежа к бетону и пластмассовых втулок. В отличие от предыдущей конструкции в сквозные отверстия в балках монтируются готовые втулки с внутренней, а не внешней резьбой, которые дополнительно закрепляются саморезами;
3. Комплект из лаг, втулок и болтов-стоек. В этой системе для выравнивания полов болты имеют сквозные конусовидные отверстия, в которые вставляются саморезы или другие элементы крепежа для надежного соединения с бетоном.

Чтобы купить качественный комплект, прежде всего, нужно проверить качество самих опор. Резьба на них должна быть гладкой без каких-либо повреждений. В противном случае не удастся выставить нужную высоту лаг, что чревато перекосами.

Пластиковые металлические опоры

Обустройство чернового пола с помощью «домкратных» систем предполагает использование специальных опор с резьбой. Условно их разделяют на две большие категории:

• Металлические. Изготавливаются из оцинкованной стали, поэтому практически не подвержены коррозии. Такие анкерные приспособления способны выдерживать очень большие нагрузки и потому используются при обустройстве помещений коммерческого назначения. Единственный, но существенный недостаток таких опор – «содействие» в разрушении бетонной основы. Металлические штифты со временем «впиваются» в основание, что приводит к его растрескиванию;
• Пластиковые. В отличие от металлических стоек менее прочные, однако совершенно не подвержены воздействию влаги. В случае установки стоек-болтов с небольшим шагом могут выдерживать нагрузки более чем в 300 кг на м 2 покрытия. Пластиковые опоры практически не создают нагрузки на бетонные перекрытия и потому не способствуют их разрушению.

Виды опор по типу конструкции

Какие виды стоек для выравнивания пола с помощью лаг лучше всего использовать? При обустройстве «домкратных» деревянных обрешеток могут использоваться различные типы анкерных приспособлений, а именно:

• Шпильки. В процессе отделки чернового пола к основанию крепятся шпильки с резьбой. На них закреплены две регулируемые «тарелки», между которыми располагается балка. Вращая нижнюю тарелку, можно отрегулировать балку по высоте, а верхняя – закрепляется для придания конструкции большей жесткости;
• Уголки. Металлические П-образные профили изначально закрепляются основанием вниз на бетонном перекрытии. Каждая из сторон уголка содержит два или три ряда сквозных отверстий, расположенных друг от друга с небольшим шагом. После выставления нужного уровня лаги закрепляются в уголках на нужной высоте;
• Стойки с автоматической регулировкой высоты. Пластиковые стойки с автоматическим регулированием имеют домкратный механизм. Благодаря им можно осуществить автоматическую коррекцию лаг по высоте с уклоном от 0 до 5 градусов.

Цены на профессиональные опоры

Производители предлагают массу различных по типу конструкции регулирующихся стоек. И не всегда понятно, в связи с чем формируется цена той или иной модели опор, когда визуально некоторые из них очень похожи. Чтобы купить действительно качественные анкерные приспособления, рассмотрим различия между продуктами бюджетной и профессиональной серии:

1. Бюджетные опоры. Цена винтовых анкеров данной серии варьируется в пределах от 1 до 3 долларов за штуку. Невысокая стоимость обусловлена не самым лучшим качеством материала, из которого изготовлены болты-стойки, а также их недолговечностью;
2. Профессиональные опоры. Визуально профессиональные винтовые стойки схожи с бюджетными, однако изготавливаются они из особого пластика. Он обладает термо- и морозоустойчивостью, а также большей прочностью. Некоторые из них оснащаются системой саморегулирования, благодаря чему процедура выравнивания полов занимает минимум времени. Цена профессиональных опор колеблется в пределах от 4 до 8 долларов за штуку.

Как сделать винтовые опоры?

Для обустройства полов с помощью регулируемых балок необязательно покупать дорогостоящие болты-стойки. Зная уже некоторые особенности системы, которые были рассмотрены выше, нетрудно будет сделать подобные приспособления и самостоятельно. Для сборки анкеров с регулировкой потребуются:

• гайки;
• металлические пластинки;
• шпильки;
• забивные анкера;
• шайбы.

Сборка винтовой опоры для выравнивания пола:

1. Первым делом необходимо закрепить металлическую пластину на шпильке с помощью мощного болта и подходящей по размеру гайки;
2. При помощи гайки в дальнейшем будет происходить регулировка балок по высоте;
3. После юстировки лаги закрепляют с помощью еще одной гайки;
4. Чтобы верхняя гайка не мешала в процессе укладки финишного покрытия, на деревянных балках делаются пазы для ее полной маскировки.

В настоящее время главными критериями, которые предъявляются половым основаниям, являются прочность и надежность, так как именно от них зависит качество укладки напольного отделочного материала. Чтобы пол был ровным, специалисты советуют отдавать предпочтение регулируемым конструкциям, которые сооружаются по лагам.

Что необходимо знать о регулируемых полах

• в качестве регулировочных элементов используют полые износостойкие болты из полимера;
• регулируемое основание делится на два вида: по плитам и по лагам;
• если в качестве основания регулируемого пола используют фанеру, то болты следует крепить к нижней стороне листов;
• при укладке изоляции между бетонным основанием и регулируемым полом на внутренней поверхности лаг следует закрепить металлические фиксаторы;
• лаги должны располагаться на расстоянии друг от друга в 25-45 сантиметров, а шаг под плитку должен быть небольшим;
• если полых полимерных болтов нет, то механизм крепления можно изготовить из забивного анкера с резьбой. В этом случае деревянные лаги или листы фанеры зажимают на штыре анкера при помощи шайб и гаек;
• регулируемые полы при правильном монтаже могут прослужить не менее 35 лет.

Устройство регулируемых полов

Регулируемый пол на лагах представляет собой устройство пола, расположенное на специальных досках, под которыми находится подпольное пространство. Благодаря этому поверхность пола не нуждается в дополнительном выравнивании при помощи бетонной стяжки.

Резьбовой анкер для регулируемого пола крепят к основанию, которое может быть деревянным, бетонным или грунтовым. Высота пола регулируется за счет возможности фиксатора вращаться вокруг своей оси.

Анкеры крепят к основе в зависимости от типа чернового пола:

• крепление к бетонной плите происходит при помощи полипропиленовых игольчатых дюбелей;
• крепление к деревянной основе происходит при помощи саморезов;
• крепление к бетонной стяжке происходит при помощи дюбель-гвоздей.

Анкерная конструкция выполняет следующие функции:

• регулирует высоту пола;
• обеспечивает отделение нагрузки;
• усиливает прочность соединения чернового пола с регулируемым.

Преимущества регулируемых полов

Регулируемые полы обладают большим количеством преимуществ, среди которых можно выделить:

• возможность использования в качестве основы под любой отделочный материал;
• возможность проведения монтажа собственными силами, так как работы достаточно просты и не вызывают особых трудностей;
• легкость конструкции, благодаря чему ее можно использовать при обустройстве лоджий или балконов;
• возможность прокладки коммуникаций или утепляющего слоя в пространстве между настилом и основанием;
• установка регулируемого пола на лагах представляет собой достаточно сухой и чистый вид работы, что позволяет не запачкать стены в процессе работы;
• деревянные полы способны хорошо справляться с перепадами, превышающими 15 сантиметров;
• стоимость регулируемых полов по сравнению с бетонной стяжкой более доступна, что делает их более популярными;
• благодаря современным технологиям появляется возможность обустройства идеально ровного пола, не создающего скрипа.

Регулируемые полы своими руками

Регулируемые полы в помещении

Для начала на основание нужно закрепить лаги с шагом в 30-50 сантиметров, при помощи вкручиваемых болтов-стоек. Затем лаги выравнивают по уровню, для чего болты-стойки вращают по оси при помощи специального ключа. В завершение на лаги настилают фанеру двойным слоем, при этом толщина каждого листа должна составлять минимум 12 миллиметров. В том случае, если в дальнейшем будет настилаться керамическая плитка, для укладки верхнего слоя нужно использовать влагостойкую фанеру толщиной около 10-12 миллиметров.

Во время установки регулируемой фанеры при помощи перьевого сверла в фанере делаются 16 сквозных отверстий. Затем в них вставляют пластиковые втулки, в которые вворачивают болт-стойки. После этого можно начинать выравнивать листы, вращая болт-стойки, закрепленные к основанию дюбелями.

Внимание ! Для установки пола необходимо использовать лаги из прочной древесины с влажностью от 12 до 14%. Они не должны иметь трещин или сучков, следов плесени или поражения грызунами. Длина лаг обычно составляет 2 метра, а сечение – 4,5 на 4,5 сантиметра. Перед началом работ материал следует обработать специальными защитными составами. В подполье должно быть достаточно воздуха для вентиляции.

Главным преимуществом такого пола является то, что появляется возможность обустройства идеально гладкого и ровного чернового пола на неподготовленном основании. Благодаря этому в дальнейшем можно применять практически любое напольное покрытие.

Выставление уровня горизонта при помощи регулируемых лаг

За счет возведения конструкции такого типа можно выполнить маскировку любых систем (вентиляции, отопления, электрических и прочее). Если в помещении будет происходить установка системы «теплый пол», то ее монтаж, выполненный по такой конструкции, позволит значительно снизить потерю тепла через пол и, тем самым существенно сэкономить электричества.

Несмотря на то что такая регулируемая конструкция характеризуется достаточно небольшим весом, она способна выдерживать большие нагрузки, которые могут доходить до 2500 килограмм на 1 квадратный метр. Благодаря этому регулируемые полы нашли свое применение не только при обустройстве жилых комнат, но и складов, спортивных залов и других помещений.

Дома с такой конструкцией пола можно возводить даже на таких грунтах, при которых большие нагрузки на фундамент категорически запрещены. Если пол нельзя поднимать слишком высоко, то можно воспользоваться специальной конструкцией по регулируемой фанере, при которой подъем достигнет всего лишь трех сантиметров.

Технология ее установки почти ничем не отличается от монтажа лаг. Основное различие заключается в том, что вместо лаг, естественно, применяются листы фанеры.

Фанера – материал, используемый не только в домашнем быту, но и при авиастроении, судостроении, производстве мебели и многих других отраслях. При помощи фанеры можно без труда заменить поврежденный участок пола, ведь она отлично сочетается с напольными покрытиями из линолеума, ламината, ковролина и паркета. Но, чтобы не возникло никаких недоразумений, нужно знать, как правильно стелить фанеру.

Преимущества фанеры перед другими материалами:

• прочность материала одинакова во всех его направлениях;
• листы обладают достаточно большими размерами;
• образование сквозных трещин полностью исключено;
• фанера легко сгибается;
• транспортировка материала не вызывает никаких трудностей;
• обладает небольшим весом, но высокой прочностью;
• фанера характеризуется высоким качеством шлифовки и твердой поверхностью;
• материал водостоек и не имеет запаха.

Регулируемая фанера отлично подходит в тех случаях, если у пола имеются перекосы, превышающие отметку в 15 сантиметров, или по нему проходят коммуникации.

Внимание ! При регулировке пола по лагам высота помещения обычно становится ниже примерно на 7-8 сантиметров, поэтому его рекомендуется использовать в помещениях с высокими потолками. В свою очередь, при укладке полов по регулируемой фанере пол поднимается не более, чем на 3 сантиметра, поэтому второй способ считается более эффективным.

• при выборе материалов для выравнивания полов нужно искать брус и фанеру максимально высокого качества, так как этот показать существенно влияет на результат всей работы в целом;
• для удобства монтажа рекомендуется приобрести лазерный уровень, который позволит добиться более точных результатов;
• плиты перекрытия и основание должны быть максимально прочными, не рассыпаться и не крошиться;
• не стоит забывать о необходимости вентиляции покрытий;
• чтобы полы не скрипели, в процессе монтажа все поверхности следует очистить от пыли (как только отверстия просверлены, а болты прикручены, поверхности тщательно пылесосят). Кроме этого, дюбель-гвозди следует прибивать как можно сильнее, чтобы стойки не расшатывались;

При использовании этого метода лаги заменяются втулками, внутри которых находится резьба (для этого в фанере просверливаются специальные отверстия). Во втулки вкручивается 6 пластиковых болтов, которые в дальнейшем необходимо прикрепить к основанию при помощи дюбеля. Чтобы выровнять регулируемую фанеру следует использовать ключ.

Сначала необходимо тщательно выровнять первый слой фанеры, после чего установить следующий слой и прикрутить его саморезами. Перед укладкой второго слоя требуется аккуратно перекрыть стыки предыдущего, что позволит избежать образования швов. Благодаря проделанным действиям поверхность пола станет ровная и гладкая.

Проблема выравнивания основания всегда актуальна при укладке современных финишных покрытий. Эффективных способов несколько, один из них –черновой регулируемый пол. Эта конструкция состоит из деревянных лаг, закрепленных на опорах, поверх укладывается настил, например, фанера. Такая система позволяет выровнять поверхность с высокой точностью. Данный метод очень прост, поэтому сделать регулируемые полы своими руками по силам каждому.

Виды регулируемых полов

Конструктивно различают два вида по механизму выравнивания: на шпильках и регулируемая фанера. Первый вариант подразумевает применение балок, на которые устанавливается настил. В свою очередь лаги закрепляются на шпильки, которые позволяют осуществлять регулировку уровня пола. Второй способ предполагает крепление покрытия непосредственно на механизм регулирования без промежуточных элементов.

Рис.1.

Устройство пола по лагам применяется, когда необходимо выровнять и поднять его уровень на высоту от 5 до 20 см, например, это актуально для балкона и лоджии, когда перепад высот может достигать 15 см и более. В случае если необходимо только создать ровную поверхность целесообразно сделать выбор в пользу варианта без балок.

В качестве основных опор могут применяться пластиковые болты стойки, анкер для регулируемого пола, металлические шпильки, уголки и пр.

Рис.2.

Рис.3.

Рис.4.

Рис.5.

Рис.6.

Рис.7.

Рис.8.

Достоинства и недостатки

Регулируемые полы были изобретены как аналог цементно-песчаной стяжки. Они обладают практически всеми ее свойствами и имеют ряд преимуществ не свойственных ей.

• Отсутствие раствора на водной основе исключает протечки, длительную просушку, дает возможность выполнять работы при низких температурах. Регулируемый пол в квартире применяется как альтернатива цементной стяжки.
• После сборки сразу можно укладывать напольное покрытие.
• Фальшпол всегда имеет подпольное пространство. В нем могут быть уложены коммуникации (водопровод, отопление, электропроводка и пр.), устроена теплоизоляция и звукоизоляция.
• Конструкция обладает малым весом и может эксплуатироваться в помещениях с низкой несущей способностью перекрытия, например, лоджия, балкон и др.
• Фанерный пол на лагах прекрасно подходят для укладки различных вариантов отопления. Совместно с ними могут применяться водяные и электрические системы всех видов.
• Регулируемый пол долговечн и прочн, на него можно укладывать любое напольное покрытие.
• Его стоимость невелика благодаря использованию недорогих материалов и комплектующих.
• Монтаж фанеры на пол очень прост. Сделать настил можно своими руками из традиционных строительных материалов.

Черновой регулируемый пол плохо переносит повышенную влажность. Поэтому его не рекомендуется устраивать в ванных комнатах и санузлах. Это обстоятельство, наверное, единственный недостаток.

Где и когда можно применять

Учитывая особенности конструкции, достоинстваи недостатки можно сделать вывод, что этот вид полов целесообразно применять, когда:

• Необходимо выровнять поверхность и значительно поднять его уровень, а основание не позволяет устраивать толстый слой стяжки. Высота подъема уровня может достигать 20 см.
• Под фальшполом необходимо проложить коммуникации, например, трубы отопления.
• Необходимо сделать теплоизоляцию или звукоизоляцию.
• Дизайн помещения предусматривает зоны с различным уровнем полов.

Регулируемые полы на пластиковых болтах

Можно приобрести готовый комплект. Это полы по новой технологии так называемые dnt. В комплект входят пластиковые болты – опоры под лаги и крепеж. Используя данный набор собрать покрытие очень просто.

Рис.9.

Для монтажа в брусках делают отверстия с шагом 50 см и нарезают резьбу под регулируемые винтовые опоры. После чего болт вкручивают в брусок. Далее балки располагают параллельно друг другу с шагом 40 – 50 см и непосредственно через болт сверлят отверстие в основании и анкером закрепляют его.

Рис.10.

Вращая пластиковую опоры добиваются нужного положения балок. Выступающую часть болта срубают стамеской. Таким образом осуществляется установка лаг для пола.

Принцип монтажа регулируемой фанеры схож с предыдущим методом. В ней с шагом 50 см сверлят отверстия и соосно закрепляют фланец. Он имеет резьбу, поэтому пластиковый болт может спокойно перемещаться вверх и вниз, тем самым задавая требуемый уровень поднятия пола. К основанию опора крепится дюбель – гвоздем.

Рис.11.

ДНТ прекрасный способ. Однако при всех достоинствах все же имеется один недостаток – не во всех регионах его можно приобрести. Поэтому часто применяется анкер для регулируемого пола, который можно купить в любом строительном магазине.

Регулируемые полы на анкерах

В этом виде применяется регулируемая опора на основе клинового анкера. Брус для пола применяют сечением 50х50 мм. Крепеж для лаг состоит из анкера, двух гаек и двух шайб.

В основании пола сверлятся отверстия с шагом 50 см и закрепляются анкера. На них навинчиваются гайки и одеваются шайбы.

Рис.12.

В брусках делают отверстия с шагом 50 см. В каждом из них выполняют цековку диаметром 20-25 мм и глубиной 10 мм для установки верхней гайки и шайбы в потай, чтобы они не мешали настилу. Далее половые лаги одевают на анкера. Таким образом, гайка с шайбой оказывается с нижней стороны. Вращая гайку можно регулировать положения балок. Верхняя гайка необходима для надежной фиксации.

После установки и закрепления всех балок выступающие части шпилек срезают болгаркой или ножовкой по металлу.

Рис.13.

По аналогичной схеме устанавливают регулируемую фанеру. Разница в технологии монтажа заключается в том, что перед настилом все опорные гайки предварительно устанавливаются на один требуемый уровень.

Рис.14.

Варианты настила

Материалы для устройства регулируемого пола могут быть различные. Традиционно применяются листовые материалы такие как фанера, ДВП, ЦСП, ГВЛ, ОСБ и пр. Выбор в пользу того или иного варианта зависит от вида финишного напольного покрытия и условий эксплуатации.

Обычно в качестве настила используется фанера. Она хорошо подойдет для укладки линолеума или ламината. Может применяться двухслойный вариант, при этом толщина листового материала должна быть не менее 12 мм или однослойный тогда используют листы не менее 20 мм. Последний способ используется для системы без лаг.

Рис.15.

При двухслойном настиле, слои закрепляют со смещением не менее чем в треть длины листа, таким образом повышается жесткость.

Если же в качестве напольного покрытия планируется плитка, то настил может быть выполнен из ГВЛ или ЦСП или аналогов. Это связано с тем, что эти материалы не боятся влажности и обладают высокой жесткостью.

Рис.16.

Если предполагается деревянное напольное покрытие, то непосредственно на лаги укладывают шпунтованную доску. Ее стелют поперек брусков и закрепляют саморезами через шпунт. Чтобы евродоска не играла и конструкция была жесткой, толщину настила следует выбирать от 30 мм.

Рис.17.

Регулируемые полы из подручных материалов

Часто бывает так, что приобрести необходимые комплектующие материалы, описанные выше, сложно. В этом случае кронштейн для лаг можно изготовить на основе шпилек или металлических уголков. Вся остальная технология такая же, как и в традиционных способах.

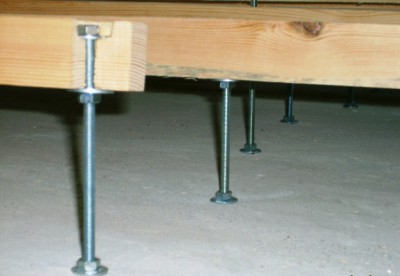

Регулируемый пол на шпильках

Установка лаг на бетонный пол выполняется, используя забивной латунный анкер, шпильки, две гайки и две шайбы. Так изготавливается самая простая опора своими руками. Шпильку применяют диаметром 8 мм. Остальные элементы выбираются соответствующего размера.

Рис.18.

В полу сверлят отверстие и устанавливают анкер. В него вворачивают шпильку. На нее накручивают гайку и одевают шайбу. Верхняя гайка служит для фиксации бруска. После окончательной установки лаг выступающую над ней часть опоры срезают.

Установка анкеров - это наиболее сложная часть монтажа регулируемого пола на шпильках. Плита перекрытия полая, и анкер может провалиться в ее полость, поэтому его не стоит сильно заглублять в перекрытие.

Регулируемый пол на уголках

В качестве регулируемой опоры применяются уголки, они крепятся дюбель гвоздями или саморезами. Размер уголков выбирают в зависимости от уровня поднятия пола, но не менее 50х50 мм.

По линии установки лаг с шагом 50 см закрепляют металлические уголки. К ним крепят бруски одновременно выставляя их на требуемый уровень. Эту работу удобно выполнять вдвоем.

Рис.19.

Для того что бы конструкция была максимально жесткой уголки устанавливаются с двух сторон бруска.

Регулируемые полы с теплым полом

Могут применяться все виды теплых полов, схема укладки которого зависит от финишного покрытия.

Наиболее универсальны водяные теплые полы. Они устанавливаются под настил фальшпола поверх теплоизолятора. В этом случае может применяться любое декоративное покрытие.

Рис.20.

Аналогичным образом можно поступить с теплым полом на основе электрического нагревательного кабеля. Такой подход хорошо подойдет для любого напольного покрытия. Однако если планируется керамическая плитка, то более эффективная работа теплого пола будет достигнута если нагревательный кабель уложить под плитку поверх настила.

Теплый пол на основе инфракрасных нагревательных элементов выполняется иначе. В случае укладки ламината пленку стелют непосредственно под него.

Рис.21.

В случае керамической плитки или линолеума нагревательный элемент укладывают между слоями фанеры или ОСБ.

Мы рассмотрели несколько вариантов устройства регулируемых полов. С экономической точки зрения самый удачный это вариант на шпильках. С точки зрения простоты исполнения - на уголках. Способ на болтах - это компромисс высокой точности и простоты монтажа, однако стоимость установочного комплекта достаточно высокая. Вне зависимости от того какой фальшпол вы выберете эта технология значительно снизит время ремонта, и в результате вы получите ровное, прочное и надежное основание, пригодное для укладки любого декоративного покрытия.

В том случае, когда лаги полов нужно установить в здании с деревянными перекрытиями, как правило, вопросов не возникает. Но как быть в ситуации, когда речь идет о перекрытиях из плит или монолитного бетона? Для этих целей используют специальные винты для лаг, которые имеют ряд отличий от обычных винтов, используемых при выполнении строительных работ.

Анкера или специальные винты?

Существует два способа крепления лаг к полу: с использованием обычных винтов и специальных винтов с регулировкой. Многие специалисты отдают предпочтение обычному крепежу, который имеет более скромную цену и более удобны в использовании. Простые винты большой длины или анкера надежно фиксируют лаги к полу, но при этом имеют существенный недостаток.

Каждый, кто хотя бы раз сталкивался с монтажом конструкций пола, знает, насколько важно в этой работе соблюдать точность. Если перекрытие идеально ровное, то выставить лаги в одной плоскости с точностью до миллиметра совсем не сложно – с этим справится даже не имеющий опыта мастер. Но, к сожалению, в наших домах и квартирах перекрытия с идеально горизонтальной поверхностью встречаются очень редко и при выставлении брусов, которым предстоит стать основой для напольного покрытия, практически всегда приходится прибегать к трудоемкой и ответственной регулировке. Именно поэтому, чаще всего, при монтаже лаг применяют регулируемые винты, которые дают возможность нивелировать элементы конструкции при необходимости и в тоже время обеспечивают максимально надежную фиксацию.

Что такое регулируемый винт для лаг?

Регулируемые винты , применяемые для установки лаг пола, больше всего напоминают внешне шпильки, имеющие двухстороннюю резьбу. Но в отличие от шпилек, такой винт имеет с одной стороны резьбу под гайку, а с другой – резьбу под строительный дюбель. Винты могут иметь различную длину и диаметр и их выбор зависит от того, на какую высоту необходимо поднять лаги и какая нагрузка будет воздействовать в будущем на конструкцию пола. В комплекте с такими винтами-опорами, которые также называют дюбель-шпилька, используют 3 гайки и три шайбы, соответствующего диаметра.

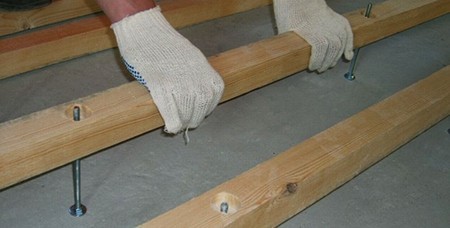

Установка лаг на винты с регулировкой происходит следующим образом:

• Выполняется разметка пола: определяются места расположения брусов, а также места их крепления.
• На местах, где будут находиться винты-опоры, сверлятся в бетоне отверстия, в которые вставляют строительные дюбеля.
• К дюбелям крепят винты, вкручивая их стороной, предназначенной для фиксации в основании.
• Чтобы надежно зафиксировать винты в перекрытии, используют шайбы и гайки, которыми прижимают метиз к полу.
• На ту часть винтов, которая имеет метрическую резьбу, накручивают гайки и укладывают шайбы большого диаметра – именно они и будут являться опорой для конструкции и с их помощью будет производиться регулировка по высоте.
• Лаги укладывают на опорные шайбы, продев стержни винтов через подготовленные в них отверстия.
• Деревянные элементы выставляют по уровню, проверяя горизонтальность в нескольких направлениях.
• Деревянный брус фиксируют сверху шайбой и гайкой. Для того, чтобы крепление не выступало за габариты лаг, в местах фиксации делают углубления, чтобы утопить шайбы и гайки.

Преимущества и недостатки регулируемого пола на винтах

В большинстве случаев, регулируемые опоры для лаг используют в качестве простой и доступной альтернативы цементно-песчаной стяжки. Такая конструкция деревянных полов идеально подходит в том случае, если необходимо максимально снизить нагрузку на перекрытие – в отличие от стяжек винты с гайками и шайбами весят совсем немного. Также хорошо подходит этот способ и для помещений, в которых нет возможности выполнять «мокрые» процессы. Крепление лаг на регулируемых винтах можно выполнить максимально быстро и тут же приступать к настиланию пола, в то время как вариант со стяжкой потребует дополнительного времени для ее застывания. В том случае, если планируется устройство «теплых» полов, описанное решение является самым оптимальным – оно обеспечивает доступ к коммуникациям при необходимости ремонта и одинаково подходит как для водяных, так и для электрических систем. Пространство под полом также можно использовать для прокладки различных коммуникаций, разумеется, позаботившись об их пожарной защите и гидроизоляции.

Недостаток у этого метода установки лаг один – такие полы не переносят повышенной влажности. В связи с этим, регулируемые на винтах полы не используют в помещениях с повышенной влажностью, таких как санузлы и ванные комнаты.

Полезные советы

Новаторские способы выравнивания поверхности разработаны с целью оптимизации темпов выполнения отделки и сокращения затрат труда. Довольно молодое нововведение – регулируемые полы предоставляют отделочникам и собственникам помещений значительное количество технологических и потребительских преимуществ. С их помощью быстро, просто, идеально проводится подготовка черновой поверхности, не требующая от исполнителя профессиональных навыков.

Универсальные конструкции регулируемых черновых оснований применяются для обустройства помещений любого назначения, площади, конфигурации. Для старых зданий с не очень надежными перекрытиями, для легких загородных коттеджей из древесины или пенобетона обеспеченная данной технологией возможность не нагружать пол многотонной бетонной стяжкой – безукоризненный вариант. Для новостроек с низкими потолками это возможность не сокращать высоту не слишком радующих простором помещений.

Преимущества регулируемых черновых оснований

Конструктивно прогрессивные выравнивающие системы полов представляют собой твердый плотный настил с механическими устройствами, с помощью которых производится регулировка пола в горизонтальной плоскости. Основные особенности данной технологии:

• Системы полов с обеспечивающими регулировку приспособлениями монтируются за пару дней.
• Прочные регулируемые полы может своими установить руками человек, впервые занимающийся устройством пола.
• Между черновой поверхностью и перекрытием остается полезный технологический зазор, повышающий изоляционные качества. В этом пространстве можно проложить коммуникации, дополнить изоляцию укладкой синтетического или минерального утеплителя.
• Плоскость пола можно поднять на уровень до 20 см, сократить мощность слоя выравнивания до 3 см, можно устроить многоуровневый пол с одним или несколькими подиумами.
• Обеспечено жесткое крепление элементов выравнивающей системы к основанию из бетона или древесины.
• Есть возможность отказаться от подложки, традиционно используемой при укладке паркета и ряда других типов напольных покрытий. Это еще один экономический плюс, сокращающий стоимость пола почти наполовину.
• После завершения чистого сухого монтажа регулируемых оснований нет необходимости откладывать выполнение чистовой отделки как, например, из-за ожидания полного отвердения стяжки.

По уверениям опытных зарубежных пользователей, регулируемые полы прослужат верой и правдой полвека. Наличие вентилируемой полости к тому же исключит вероятность преждевременного «старения» перекрытий, и при аварийных потопах пол не пострадает.

Между лагами можно разместить дополнительный слой утеплителя

Устроенные по данной технологии полы не будут раздражающе скрипеть, не станут перекашиваться, как это бывает при устаревшей регулировке полов по лагам, делают которую с помощью незакрепленной щепы или песка.

Прогрессивные системы, поставляемые из-за рубежа и выпускаемые отечественными предприятиями, отличает еще одно важное достоинство – доступная цена, практически треть вложенных в выравнивание денег можно сэкономить, отказавшись от цементно-песчаной стяжки.

Безукоризненно выровненную поверхность можно поднять на любой уровень

Два вида регулируемых конструкций

По конструктивным особенностям и по специфике применения регулируемые полы подразделяются на две разновидности:

1. Системы, состоящие из плотных прочных плит ДСП, регулируемых в горизонтальной плоскости с помощью специальных приспособлений из сверхпрочного пластика. Их предпочитают устанавливать в новостройках, так как мощность выравнивания плитами поднимает поверхность пола на минимальную высоту 3-5 см. Несмотря на незначительную величину технологического пространства под фальшполами все же можно проложить кабель и тонкий изоляционный материал.

Регулируемые системы для пола, выравнивание фанерой

2. Практичные полы по регулируемым лагам, технология укладки которых подобна стандартному устройству многослойного пирога с брусьями-лагами. Отличие состоит в прочной фиксации элементов к бетонной или деревянной основе и в точной корректировке горизонталей. Этот тип пола применяют для обустройства квартир в старых зданиях и жилья повышенной комфортности с запланированной «подпольной» прокладкой коммуникационных трубопроводов и кабеля.

Регулируемый пол, устанавливаемый по лагам

Один из ценных приоритетов данных выравнивающих конструкций – надежная фиксация всей системы к деревянной или бетонной основе.

Точнее к базовому материалу прочно крепятся анкерные приспособления с резьбой, вращение которых вокруг собственной оси позволяет увеличивать и уменьшать высоту уровня чернового пола. Удобные в монтаже регулируемые опоры для пола крепят:

• к деревянным балкам перекрытий с помощью саморезов;
• к полым внутри бетонным плитам и к поверхности с бетонной стяжкой полипропиленовыми дюбелями-ежиками для кирпича и бетона;
• к монолитному базовому полу из бетона дюбель-гвоздями.

Анкерные приспособления выполняют одновременно несколько функций: берут на себя часть нагрузки, обеспечивают регулировку и прочное соединение конструкции с перекрытием.

Монтаж полов с выравнивающей фанерой

Отличительная особенность этого технологического варианта в том, что болты вставляются непосредственно в отверстия, просверленные в настиле-фанере, в плите ЦСП или в гипсоволокнистом листе. Вот порядок работ:

• с тыльной стороны в высверленные отверстия вставляют втулки, по внутренней поверхности которых проложена резьба, шаг между отверстиями зависит от предполагаемой нагрузки;
• затем в отверстия с втулками вворачивают выполненные из прочного полимера болты-стойки;
• собранный элемент устанавливают на перекрытие;
• производится крепление болтов к базовой основе;
• с помощью вращения стоек-болтов вокруг оси выравнивается горизонтальная плоскость;
• возвышающиеся над поверхностью остатки болтов срезают;
• затем производится укладка внахлест следующего слоя настила.

Стыковые швы между плитами первого слоя настила не должны совпадать с местоположением швов второго слоя.

Укладка чернового регулируемого пола из фанеры

Поверх выровненной поверхности производиться укладка любого из видов финишных напольных покрытий.

Установка полов с регулируемыми лагами

Оба типа выравнивающих систем выпускает компания днт: регулируемые полы, поставляемые ею на рынок, пользуются успехом. В перечне продуктов производителя можно подобрать готовую систему для любой проектной высоты пола, независимо от типа основания и материала, выбранного для чистовой отделки.

Выпускаемые фирмой выравнивающие системы с лагами поднимаются и опускаются посредством вращения болтов-стоек.

• анкерные болты из сверхпрочного полимера вкручиваются в резьбовые отверстия, имеющиеся в лагах;
• лаги с шагом, зависящим от проектных характеристик пола, устанавливаются на перекрытия;
• через каждый анкер просверливают отверстие в деревянной балке или в бетонном массиве, в полученное отверстие забивают дюбель-гвоздь или саморез;
• лаги выравнивают, выверяя их положение уровнемером или лазерным устройством;
• излишки пластиковых болтов срезают, сверху укладывают настил чернового пола.

Комплектация подготовленных к монтажу конструкций подбирается в зависимости от прочностных характеристик запланированного к укладке напольного покрытия, от расстояния между лагами и сечения бруса, от мощности настила.

Монтаж регулируемых лаг для укладки пола

Самостоятельное изготовления регулирующего анкера

В принципе, зная конструктивные особенности, обе выравнивающие системы можно сделать собственноручно. Ведь в строительном магазине можно приобрести все составляющие: настил – толстую фанеру, ГВЛ, ДСП; лаги – обыкновенный деревянный брус. Проблематично будет купить только полимерные болты с крупной резьбой. Однако можно собственными руками сделать анкер для регулируемого пола.

Для изготовления аналога регулирующего устройства мастеру потребуются:

• забивной анкер;
• шпилька;
• по две гайки и шайбы;
• металлическая пластина.

Шпилька будет выполнять функцию поддерживающего болта, который крепится к базовой поверхности через забивной анкер. Опорой для бруса будет служить металлическая пластина, прикрепленная к шпильке с помощью болта и парной ему гайки. Этой гайкой будет осуществляться регулировка. Еще одна гайка с болтом нужна для фиксации бруса сверху. Для того чтобы верхняя гайка впоследствии не мешала укладке отделочного материала, сверху в лаге делают паз. Лишнюю шпильку после выравнивания срезают.

По аналогии можно сделать регулирующее устройство собственноручно

Сделанная собственными руками или купленная в строительном магазине выравнивающая регулируемая система позволит значительно сократить бюджет ремонта или чистовой отделки в новостройке. Быстрая чистая укладка предоставит возможность исключить мокрые грязные и довольно дорогие процессы.
