Как смонтировать водяной теплый пол на деревянном полу. Как сделать тёплый водяной пол на деревянном полу. Два технологически разных варианта на выбор

Теплый пол – очень популярный на сегодняшний день вид отопления, используемый как самостоятельно, так и наряду с другими системами. Когда он появился, его использовали преимущественно на первых этажах зданий, применяя бетонную стяжку.

Такая стяжка обладает достаточно большим весом (около 300 кг на м2) и не может использоваться в большинстве деревянных домов, особенно на вторых и третьих этажах, так как перекрытия конструкции попросту не выдержат такой нагрузки.

Первыми монтировать теплые полы без мокрой стяжки начали финны, которые придумали особую технологию с применением гипноволокнистых листов. Со временем появлялись все новые и новые способы укладки, которые позволяют использовать данный вид отопительной системы в любых зданиях, независимо от их прочности и этажности. Они позволяют легко проложить трубы с теплоносителем не только в полноценных жилых домах, но даже в таких легких постройках как деревянная сауна или баня.

Сегодня мы рассмотрим несколько способов пошаговой установки теплого пола по деревянным лагам, хотя на сеемом деле их гораздо больше, и в каждый могут быть внесены некоторые изменения в зависимости от конструктивных особенностей помещения.

Теплый водяной пол для деревянных перекрытий пошагово

Итак, мы пошагово делаем водяной пол на деревянном. Если последний необходимо делать с нуля, то начало работ будет происходить со следующих пунктов:

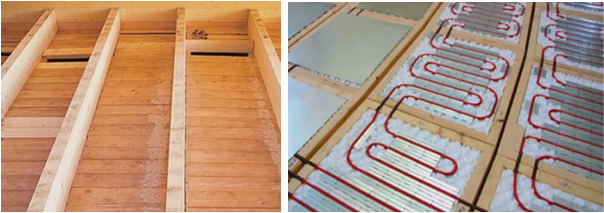

1. Лаги являются основой деревянного пола, и его обустройство начинается с их установки. Их укладывают на расстоянии 60 см друг от друга, что гарантирует высокое качество и прочность будущей поверхности. Закрепление осуществляется с помощью специальных оцинкованных опор, которые можно купить в любом строительном магазине.
2. После того как лаги закреплены, из обычных досок выкладывается черновой пол, который необходим для укладки гидроизоляции и утеплителя. Гидроизоляционной пленкой необходимо обернуть и сами лаги. В качестве утеплителя можно использовать минеральную плиту ну базальтовой основе, уложенную в несколько слоев так, чтобы ее общая толщина составляла 10 см.
3. Поверх гидро- и теплоизоляционного слоя на лаги укладываются и монтируются доски основного пола.

Если у вас уже имеется готовое деревянное перекрытие, и вам предстоит только обустройство теплого пола, вы пропускаете предыдущие пункты и занимаетесь исключительно подготовкой основания. Оно тщательно очищается от мусора, при необходимости выравнивается до допустимой нормы.

В пошаговой инструкции для теплого водяного пола по деревянному перекрытию следующим пунктом является монтаж сухой стяжки, в которой будут располагаться трубы теплого пола. Ее можно изготовить из самых разных материалов: гипсоволокнистых листов, пенополистирола, ДСП и других. В нашей статье о том, как сделать водяной теплый пол на деревянном основании пошагово, мы рассмотрим вариант с ДСП.

1. На чистовой пол укладываются заранее подготовленные доски ДСП. Чтобы правильно вырезать фрагменты, целая доска прикрепляется к лагам и на нее наносится контур, по которому будут располагаться трубы. Углы у полос делают закругленными в тех местах, где будет происходить изгиб системы. Готовые фрагменты укладываем в такой последовательности: сначала один ряд вдоль стен, а затем – по всей площади помещения. Между полосами оставляем зазор, достаточный для того, чтобы уложить в него трубы, но при этом не оставляющий слишком много свободного пространства.

Монтаж ДСП

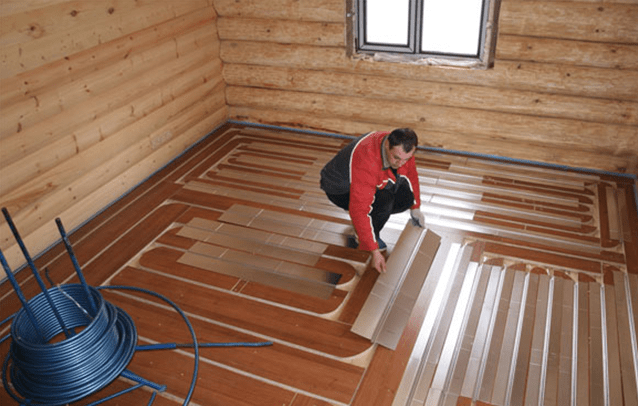

2. Монтируем теплораспределители – специальные металлические листы, изготовленные из оцинкованной стали или алюминия, и имеющие специальные профили под трубы. Они необходимы для того, чтобы система работала более эффективно, а тепло распределялось по всей поверхности пола равномерно. Если вы хотите сэкономить, можно использовать обычные листы из оцинкованного железа, продающиеся в любом строительном магазине. Их толщина должна составлять 0,5 мм. Металлические листы крепятся к уложенному ДСП при помощи простых гвоздей.

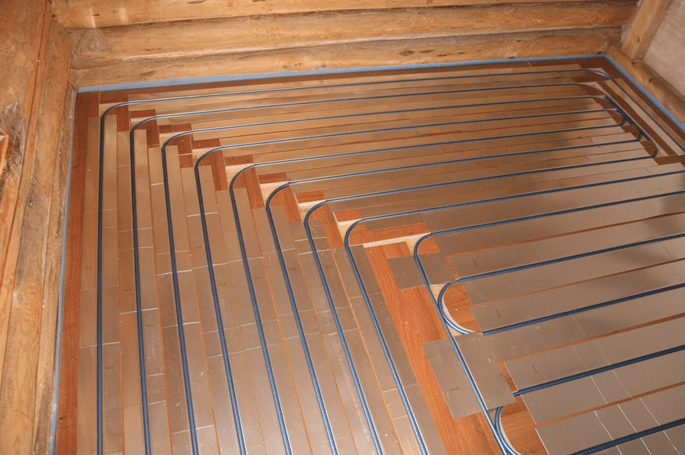

3. В канавки металлических листов прокладываем трубы отопительной системы, которые затем подключаются к коллектору.

4. Система опрессовывается (заполняется водой и выдерживается под давлением) для того, чтобы убедиться в ее герметичности и работоспособности.

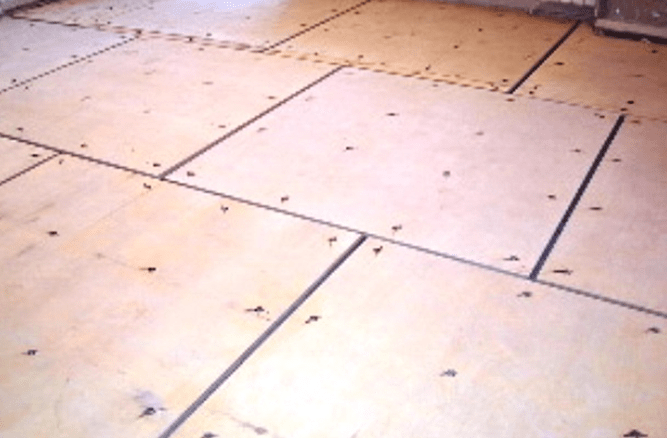

5. На выложенную конструкцию при помощи саморезов крепятся листы фанеры. Они должны иметь толщину не менее 1 см. Между фанерой оставляется зазор шириной 0,5 мм, который по желанию можно заполнить герметиком. Он необходим для того, чтобы чистовой пол не деформировался в случае того, если древесина вберет влагу и расширится.

6. В пошаговой инструкции для водяного теплого пола на деревянном основании последним этапом является укладка финишного напольного покрытия. При использовании описанной технологии оно может быть изготовлено из любых материалов — плитки, ламината, ковролина. Если выбирается ламинат, то подложка из фанеры не используется в связи с теплоизоляционными свойствами данного материала. Если предстоит уложить линолеум, нельзя выбирать дешевые варианты, так как при нагреве они могут издавать неприятный запах.

Советы: 1. Для теплого пола лучше приобретать трубы диаметром 1,6 см, так как именно в них циркуляция теплоносителя происходит самым оптимальным образом.

1. Не стоит делать длину отопительного контура более 100 м, так как при прохождении более длительных расстояний теплоноситель будет остывать, и в некоторых зонах температура пола будет значительно ниже. Если вам необходим более длинный контур, лучше разбейте его на участки.
2. Для того чтобы сделать систему отопления более эффективной, специалисты рекомендуют использовать обмотку для труб из фольги.
3. Модули из ДСП, отфрезерованные на заводе и готовые к эксплуатации, можно купить в специализированных строительных магазинах. В такие наборы входят все необходимые составляющие – от крепежей до металлических теплораспределителей и труб. Стоимость таких наборов значительно превышает цену обычных листов, но при этом значительно сокращаются трудозатраты и время на создание сухой стяжки.

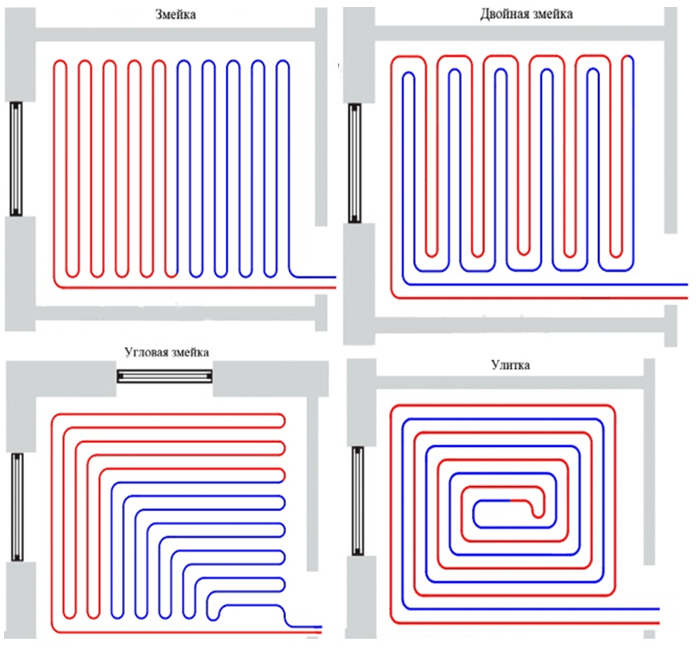

4. Правильно подбирайте контур, по которому будете укладывать трубы – «змейка» просто укладывается, но подходит только для небольших помещений, так как теплоноситель по пути в ней успевает остыть, и в некоторых зонах пола будут образовываться холодные пятна. В больших комнатах лучше использовать «спираль».

Второй вариант обустройства теплого пола по лагам

Есть еще одна технология, которая многим может понравиться. Пошагово она выполняется следующим образом:

1. Между лагами делается фальшпол из деревянных досок, ОСП и ДСП.
2. Между балками укладывается утеплитель, в качестве которого лучше всего использовать пенополистирол с бобышками. Он не только обладает отличными характеристиками в плане теплопроводности, но и позволяет быстро и удобно уложить трубы и металлические отражатели. Поверхность утеплителя должна практически доходить до верхней кромки лаг, но при этом элементы теплого пола не должны упираться в подложку.
3. В лагах подготавливаются пазы в тех местах, где трубы будут их пересекать. Сами трубы необходимо обернуть в гофру в тех местах, где они будут проходить через паз, чтобы в результате температурных расширений материалов они не терлись об древесину.
4. Укладываются металлические теплоотражатели и водяные трубы.
5. Система проходит проверку на работоспособность и герметичность, после чего можно приступать к изготовлению подложки и финишной отделке.

Теплый пол на утеплителе

Для того чтобы сократить рабочий процесс, трубы теплого пола можно расположить непосредственно на слое утеплителя, располагающегося на фальшполу. В данном случае в качестве утеплителя необходимо использовать только полистирол, который сделает работу системы максимально эффективной. Минеральная вата подобными теплопроводящими свойствами не обладает.

При данном способе трубы будут располагаться ниже уровня лаг. Пространство до нужного уровня можно залить гипсовой смесью, либо, если вы хотите полностью обойтись без мокрых процессов, засыпать обычным песком. Эти материалы станут своеобразным аналогом бетонной стяжки, хоть и менее эффективными, и будут проводить тепло к основному полу.

Самый простой вариант укладки теплого пола по лагам

Существует очень простой вариант укладки теплого пола по лагам, который не предполагает создания стяжки вообще. Она гораздо быстрее монтируется, но при этом имеет существенный недостаток: из-за отсутствия теплопроводящих материалов пол хуже нагревается, и определенная часть тепла уходит не вверх, а вниз. По такой технологии теплораспределительные элементы крепятся непосредственно к самим лагам, и трубы как бы провисают в их желобах над фальшполом. Металлические пластины в данном случае также выступают в качестве еще одного выравнивающего слоя перед финишной отделкой пола.

Вывод. Правильно спроектированный и установленный теплый пол позволяет значительно повлиять на температуру и создать комфортную обстановку в доме. Монтаж теплого водяного пола на деревянное основание – задача не столь сложная, какой может показаться изначально человеку, не имеющему особого опыта в проведении строительных работ. Если вы будете четко следовать инструкции, у вас получится изготовить качественную отопительную систему, которая прослужит долгие годы. Технологий монтажа систем на лаги существует достаточно много, поэтому каждый выбирает для себя наиболее подходящую в зависимости от особенностей помещения и собственных возможностей.

Новые технологии, в том числе строительные, довольно часто становятся предметом дискуссий и споров. Например, бытует мнение, что использование системы теплых полов на деревянное покрытие является чрезвычайно сложным и в некоторых случаях невозможным. В действительности это не так. Установить теплый пол на деревянный пол – задача вполне осуществимая. При желании, правильном выборе материалов и соблюдении технологии с ее решением могут справиться даже люди, не имеющие инженерного или специального строительного образования.

Видео-обзор деревянной системы водяного теплого пола

Какой выбрать теплый пол

Как сделать теплым деревянный пол, какую систему выбрать? На сегодняшний день существуют два вида полов: электрические и водяные. Вариант с электрическими полами для деревянных покрытий не нашел широкого применения. Под электрическими полами подразумевается специальная токоведущая система, соединяемая обогревательными кабелями, тонкими матами либо обогревающей пленкой. Выбор нагревательного элемента определяется мощностью теплого пола.

Кабельная секционная система не используется по той причине, что для ее обустройства необходима бетонная стяжка, а греющие маты не эффективны и не могут применяться, как основной и единственный источник отопления. Поэтому чаще всего в качестве нагревательного элемента используется инфракрасная пленка. Ее преимуществом является легкость, незначительная толщина и простой монтаж. Она укладывается на теплоизоляционный слой под напольное покрытие.

При использовании инфракрасной пленки нагрузки на деревянные перекрытия будут минимальными. Для финишного покрытия можно использовать любой современный материал. Такое устройство пола отвечает нормам пожарной безопасности. Единственным ограничением является то, что значение температуры нагрева не должно быть более 27 °С.

В большинстве случаев при внимательном ознакомлении с той и другой системой для деревянного пола выбирают водяную систему, которая состоит из труб, скрытых под напольным покрытием. В качестве теплоносителя, циркулирующего по трубам, используется нагретая вода. Бетонная стяжка, в которую обычно укладывают трубы, не применяется во избежание дополнительной нагрузки на деревянные перекрытия.

Это важно! Деревянная система водяного теплого пола, если рассматривать ее с технической точки зрения, не представляет каких-либо сложностей. С самого начала важно уточнить, какой материал будет использоваться в качестве финишного покрытия.

Монтаж теплых полов на деревянный пол – задача вполне осуществимая, но лучше, если ее решением займутся специалисты

Ключевые особенности деревянной системы теплого пола

Технология установки водяного теплого пола имеет свои ключевые моменты. Поэтому, перед тем, как устанавливать деревянный теплый водяной пол, необходимо с ними ознакомиться.

Оценка основания

Между досками, на которые будет монтироваться пол, не должно быть промежутков. Имеющиеся щели необходимо заполнить теплоизолирующим материалом. В случае, если эксплуатационный ресурс деревянного покрытия себя исчерпал, старые доски лучше демонтировать.

Это необходимо в том случае, если:

• Полы не утеплены и под доски задувает ветер.
• Редкое расположение лаг, расстояние между ними должно быть не более 60 см.
• Старые доски имеют значительные неровности и требуют обработки на строгальном станке.

Поверхность должна выравниваться по максимуму, а доски должны иметь одинаковую толщину. Например, для укладки ламината неровности поверхности не должны превышать 2 мм.

Укладка теплого деревянного пола производится на слой теплоизоляции

После снятия досок и добавления лаг потребуется обустройство фальшпола. Для этих целей к лагам снизу прибивают фанеру, б/у доски или что-нибудь другое, подходящее для укладки утеплителя. Слой утеплителя толщиной 100 мм укладывается между лагами. Сверху и снизу он защищается гидропароизоляционной пленкой.

Обратите внимание! Использование обычной пленки для гидро- и пароизоляции не допустимо, так как она собирает конденсат, увлажняющий утеплитель.

В качестве утеплителя подойдет минеральная вата в виде плит плотностью 35-40 кг/м 3 . Эта разновидность утеплителя чрезвычайно популярна и широко представлена на рынке.

Утепление пола минеральной ватой

Монтаж досок

При укладке досок следует учесть одно обстоятельство – между досками необходимо оставлять пазы 20х20 мм для укладки в них труб. На торцах досок делаются закругленные пазы для участка заворота трубы. На этом монтаж теплого пола завершен, остается лишь уложить трубы и напольное покрытие.

Для укладки труб в системе теплых деревянных полов между досками должны оставаться пазы, закругляющиеся на торцах

Укладка труб

На продольные пазы раскладывают фольгу, на нее укладываются трубы диаметром 16 мм. Трубы обворачиваются фольгой, края фольги при помощи степлера закрепляются на доске. Фольга нужна для отражения тепла к поверхности пола, т.к. дерево является плохим проводником. Труба с теплоносителем передает тепло фольге, а от нее оно распространяется по помещению. Покрытие фольгой занимает 80% поверхности, превращая ее в один большой радиатор.

Ранее в качестве отражателя использовалась оцинкованная жесть, западные строители используют для этого специальные пластины с пазами под трубы из алюминия. Оба этих варианта более трудоемкие и дорогие.

Чтобы труба с фольгой зафиксировалась в пазу, ее прикрепляют к доскам специальными металлическими пластинами поперек пазов. Таким способом трубы укладываются по всему полу.

Трубы укладываются в пазы на фольгу, оборачиваются ею и закрепляются степлером, затем пластинами

Подключение к отоплению

Подключение является одним из самых важных и ответственных моментов. Самый простой способ – это подключение с ручным регулированием. Теплый пол по деревянным балкам подключается любым из существующих способов: при помощи коллекторной системы, смесительных узлов и т.д. Управление может осуществляться различными способами.

Стоит обратить внимание! Самостоятельное подключение деревянных полов к централизованной отопительной системе исключается. Для их подключения потребуется согласование и разработка проекта. По этой причине они чаще используются в домах частной застройки.

По завершению подключения потребуется опрессовка для выявления утечек и повреждений в трубопроводе. Это необходимая процедура, позволяющая избежать вспучивания напольного покрытия и других сюрпризов.

Один из вариантов подключения к отопительной системе

Выбираем напольное покрытие

Выбор напольных покрытий достаточно разнообразен, поэтому каждый руководствуется своими возможностями и предпочтениями.

Это важно! У любого напольного покрытия свой собственный коэффициент теплопроводности. У дерева он намного ниже, у керамической плитки, наоборот, очень высокий. Поэтому, в преддверии монтажа пола, проводятся расчеты для определения количества тепла, необходимого для поверхности покрытия.

Вариант обустройства системы теплый пол

На этом рисунке вы видите один из возможных вариантов того, как уложить теплый пол под деревянный пол.

При обустройстве пола на межэтажном перекрытии необходимо позаботиться о звукоизоляции. Для этого черновой пол (6), опирающийся на балки (3), устанавливается на упругие прокладки. Для чернового пола рекомендуются цементно-стружечные плиты (ЦСП), обеспечивающие равномерное распределение тепла, аккумуляцию тепла и шумоизоляцию. ЦСП не содержат вредных веществ, в том числе формальдегидов, в отличие от ОСП, OSB, ДСП и фанеры.

Укладка теплого пола под деревянный пол с использованием ЦСП и оцинкованного профнастила – один из возможных вариантов обустройства теплого пола

Оцинкованный профнастил, используемый в качестве отражателя-распределителя также способствует равномерному распределению тепла. Глубина профиля должна соответствовать диаметру труб.

Обратите внимание! Для пола, обустраиваемого в цокольном перекрытии, пароизоляционная пленка укладывается на утеплитель.

Если в вашем доме или квартире деревянный пол, и вы решили самостоятельно монтировать теплый водяной пол - деревянная система требует внимательного отношения к различным нюансам, знаний технологических тонкостей и строительных навыков. Это необходимо для обеспечения вашей безопасности и эффективности обогревательной системы. Планируя предстоящие преобразования, подумайте, стоит ли заниматься ими самостоятельно или лучше обратиться к специалистам, которые выберут наиболее оптимальный для вас вариант, сделают все быстро, качественно и профессионально.

Теплым полом мало кого можно удивить. Минуло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать свой дом еще более теплым и уютным. Владельцы деревянных построек не могли устанавливать такую систему, поскольку традиционные технологии укладки это не позволяют.

С появлением настильной системы уложить теплые водяные полы на деревянный пол можно без малейших проблем. Мы расскажем о всех популярных вариантах устройства напольной обогревающей системы по перекрытию из пиломатериалов. Самостоятельные домашние мастера у нас найдут массу полезных советов.

Полы водяного типа – весьма практичный способ отопления жилища. Система представляет собой жидкостный отопительный контур, смонтированный под напольным покрытием.

Традиционная технология предполагает, что трубы лежат в бетонной стяжке. Для подогрева подающегося в контур теплоносителя обычно используется котел. Стандартные модели греют жидкость до 60-90ºС, что неприемлемо для теплого пола.

Если пустить теплоноситель с такой температурой в контур, пол разогреется до 45-60ºС. Ходить по нему будет невозможно. СНиПы регламентируют допустимую для теплого пола температуру. Это не более 30ºС.

Для получения такой величины будет достаточно подогреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола включают . Здесь перемешиваются горячая жидкость из теплообменника котла и прохладная из обратной трубы.

Есть еще один более простой вариант. Если использовать отопительный котел конденсационного типа смесительный узел монтировать не придется.

Конструктивные особенности таких котлов предполагают возможность подогрева до относительно небольших температур. В некоторых случаях разогретый теплоноситель берется из централизованной системы, но это требует получение специального разрешения, что далеко не всегда удается сделать.

Водяной теплый пол настильного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой располагаются трубы отопления

Таким образом, поступающая в отопительный контур жидкость, а это может быть раствор антифриза или вода, разогревает пол. Он, в свою очередь, подогревает воздух. В результате получается быстрый и вместе с этим очень равномерный обогрев помещения.

Значимый плюс – максимально благоприятное для человека распределение температур в комнате. В верхней части накапливается прохладный воздух, в нижней – более теплый. Именно такой микроклимат живые организмы расценивают как комфортный. При этом конвективных потоков, неизбежных при наличии точечных источников тепла, не наблюдается.

Благодаря этому отсутствует перенос пыли и микроорганизмов. К плюсам можно отнести и минимальные эксплуатационные затраты. Все это делает водяные полы востребованными среди пользователей. Сравнительный анализ водяных и электрических систем напольного обогрева , ознакомиться с которой мы рекомендуем.

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

• Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
• Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
• Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к , особенно в холодных регионах.

Устройство настильной греющей системы

При укладке настильной системы получается своеобразный многослойный пирог, рассмотрим каждый его слой подробнее.

Требования к основанию под конструкцию

Первый слой пирога – правильно подготовленное основание. Это может быть любое перекрытие, которое предварительно выравнивается. СНиПы регламентируют отсутствие значительных перепадов высот, выступов и шероховатостей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая дощечка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимый предел отклонения от горизонтали – 2 мм, распределенные на 2 м площади в любом из существующих направлений.

Устройство изоляционного слоя

Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами.

Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.

Вариант фиксации трубы

На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.

В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.

Труба для передвижения теплоносителя

Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.

Сооружение основания под отделку

Поверх труб под напольное покрытие необходимо уложить основание. Оно выбирается в зависимости от того, какое финишное покрытие будет уложено.

Если предполагается монтаж плитки, керамической или ПВХ, а так же линолеума или ковролина, на металлические элементы деревянного настила укладывается влагостойкий гипсокартон. В случае если для обустройства настила использовались полистирольные маты, ГВЛ кладется в два слоя.

Настильная конструкция обычно накрывается основанием под финишное покрытие. Оно выбирается в зависимости от материала, который предпочли в качестве покрытия. Под ламинат, например, укладывается впитывающая влагу подложка, под плитку – влагостойкий гипсокартон или ДСП

Под ламинат на деревянный настил гипсокартон не укладывают. Вместо него на алюминиевые пластины кладут поглощающий лишнюю влагу вспененный полиэтилен или подложку из картона.

Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошее решение – стекло-магниевые листы, которые к тому же неплохо проводят тепло, что совершенно не лишнее при обустройстве греющего пола.

Варианты обустройства водяного пола

Настил под водяной пол может быть изготовлен самыми разными способами, что особенно нравится домашним мастерам. Рассмотрим несколько вариантов таких конструкций.

Вариант №1. Реализация готового решения

Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.

Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.

Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.

Маты из полистирола – отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения

Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.

Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.

После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.

Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. может производиться «змейкой», «улиткой» или любым другим подходящим способом.

Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Вариант №2. Настил по лагам

Работы начинают с подготовки деревянного основания. Если это старый пол, проводятся все необходимые ремонтные работы. Затем необходимо уложить лаги, на которых будет лежать теплый водяной пол под деревянным полом. Подготовленные лаги выставляют строго по уровню с расстоянием между элементами порядка 0,6 м.

Это оптимальный вариант, можно класть детали с большим расстоянием. Но в этом случае потребуются более толстые доски для формирования настила.

Подготовка основания – очень важный момент. Желательно настелить под конструкцию новый черновой пол, но можно использовать и старый, если он находится в хорошем состоянии. Все испорченные участки необходимо отремонтировать

Если хочется сэкономить, можно вместо основания прибить к лагам уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в таком случае оно должно быть жестким и не сыпучим. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, полистирол и др.

После формирования теплоизолирующего ковра приступают к изготовлению настила. Для этого берут доски толщиной как минимум 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важный момент – выбор ширины закрепляемых к полу досок. Она должна соответствовать ширине теплораспределительных пластин из металла, которые впоследствии будут вставляться в получившиеся пазы.

Труба будет укладываться «змейкой», что предполагает необходимость выполнения пазов под ее повороты. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для формирования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляется на некотором расстоянии от стены

На практике это выглядит следующим образом Две доски прикручивают с отступлением от стены в 0,5 см, две следующих – на расстоянии в 5 – 7 см. И так до конца ряда.

С противоположной стороны основания те доски, что были закреплены у стены, прикручивают на расстоянии, а те, что с зазором – вплотную. Таким образом формируется паз под изгиб трубы. После того, как уложен весь настил, приступают к монтажу теплораспределительных пластин.

Их вставляют в пазы, образованные досками, и надежно закрепляют скобами или обычными гвоздями. Оптимально, чтобы стороны лежащих рядом пластин смыкались.

Тогда будет сформирован сплошной передающий тепло экран. Теперь можно приступать к укладке труб. Делать это проще вдвоем. Один работник будет разматывать бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Обратную трубу контурной петли лучше всего провести вдоль стены под настильными досками.

После того как весь контур будет уложен, еще раз проверяют правильность монтажа и подключают его к отопительной системе. Обязательно выполняется опрессовка водяного пола. Затем можно приступать к подготовке к укладке напольного покрытия.

Вариант №3. Конструкция из направляющих

Начинают с подготовки основания. Как и в предыдущих вариантах, оно должно быть выровнено и укреплено. Затем на основу укладывается любой подходящий утеплитель.

Наиболее простым методом укладки водяного пола является «змейка», поэтому она используется чаще всего. Для конструкции из направляющих это будет лучший вариант. Для определения размеров деталей вычерчивается точный план помещения.

Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке представлена ее схема

На нем отмечаются участки, где будет установлено обслуживающее водяной пол оборудование и места подведения труб. Затем с четким соблюдением выбранного шага укладки вычерчиваются направляющие. Подсчитывается количество необходимых деталей, и определяются их размеры.

Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. После чего можно приступать к монтажу. Детали должны быть уложены на основание в строгом соответствии с разработанным планом.

Каждую направляющую кладут на черновую основу и надежно прикрепляют к ней саморезами. Между деталями должны остаться каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки будут закреплены к основе, приступают к укладке фольги. Для этого берут материал толщиной не меньше 50 мкм. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» фольгою каждый канал.

Чтобы листы не сдвинулись с места, их фиксируют к рейкам с помощью степлера. Для лучшей теплоотдачи желательно трубы перед укладкой обернуть такой же фольгой, однако это не обязательно.

Чтобы выполнить плавный поворот трубы и случайно не повредить ее, направляющие на участках изгиба обязательно закругляются. Их острые углы убираются

Затем внутрь подготовленных каналов укладывается труба. Чтобы зафиксировать ее на месте на некоторых участках ее прикрепляют к рейкам или к полу металлическими пластинками. По окончанию укладки водяной пол подключается к отопительной системе и проводится обязательная опрессовка. Если она не выявила нарушений герметичности, приступают к подготовке к монтажу финишного покрытия.

Это только три варианта монтажа теплого пола настильного типа. На практике их намного больше. Домашние умельцы адаптируют их для своих условий, подбирая доступные материалы и подходящие технологии.

С правилами, формулами и примером расчета системы напольного обогрева ознакомит , прочитать которую мы очень советуем.

Их можно приобрести в любом магазине. Единственный недостаток такого решения – высокая стоимость, однако монтаж проводится просто и очень быстро. Любители самостоятельных работ достаточно просто смогут собрать настил из подручных материалов. Получится дешево и вполне работоспособно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как сооружали систему напольного обогрева в вашем или соседнем доме с деревянным перекрытием. Делитесь полезными сведениями, задавайте вопросы, публикуйте фотоснимки по теме статьи.

В подавляющем большинстве случаев теплый пол на деревянной основе делают электрическим: так и быстрее, и проще решить ряд технологических проблем. Но вполне возможен и монтаж водяного обогрева - и здесь вам помогут полезные рекомендации, которые основываются на моем собственном опыте укладки таких систем.

Мы проанализируем основные сложности, с которыми придется столкнуться при сборке конструкции, и разберемся в оптимальной последовательности работ по устройству такого пола.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

1. Теплопроводность древесины. С одной стороны это плюс - деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация . Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается - в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Вариант заливки бетонной стяжки по деревянным лагам и черновому настилу из доски или толстой фанеры обычно не рассматривают. Причина вполне очевидна: при нужной толщине слоя нагрузка на квадратный метр перекрытия вполне может достигать 300 кг. Для деревянного каркаса это очень много, потому он или деформируется сразу, или продержится некоторое время - а потом начнет прогибаться.

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос - куда прятать трубы?

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно - достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант - более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным - так уменьшаются потери тепла. Минус - зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус - высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Материальное оснащение

Что нужно для устройства пола?

Итак, если нам нужно смонтировать систему обогрева своими руками начинать следует с закупки материалов. Минимальный перечень того, что нам потребуется, я приведу в таблице:

Иллюстрация	Материал
	Материалы для теплоизоляции для подпольного пространства: керамзит; минеральная вата; плиты на основе полистирола; гидро- и пароизоляционные мембраны.
	Материалы для чернового пола: влагостойкая фанера толщиной от 15 мм и более; древесные плиты (ОСБ, ДСП); обрезная доска; брусья для лаг и опор; гидроизоляционная пропитка для древесины с антисептиком; механический крепеж.
	Маты для теплого пола.
	Металлические теплоотражающие пластины.
	Демпферная лента.
	Пластиковые трубы для теплого пола: металлопластиковые; трубы из сшитого полиэтилена.
	Коллектор.
	Напольное покрытие.

Имейте в виду, что теплый пол под деревянную доску, линолеум, ламинат, плитку и т. д. может укладываться по разным схемам. Соответственно, и набор материалов может отличаться от приведенного здесь. Все зависит от того, что будет использоваться в качестве финишного слоя.

Инструменты для работы

Подготовка помещения к монтажу отопительной системы и собственно укладка теплого пола производится с применением таких инструментов:

1. Пила по дереву.
2. Дрель с набором сверл.
3. Шуруповерт.
4. Нож для резки тепло- и гидроизоляции.
5. Кисти для нанесения гидроизоляционных пропиток.
6. Пила или специальный инструмент для резки труб.

1. Инструмент для монтажа фитингов (обжимные клещи для металлопластика, паяльник для полиэтилена и т. д.).
2. Уровень.
3. Рулетка.

Технология монтажа

Этап 1. Предварительные работы

Устройство водяного теплого пола может проводиться как на этапе постройки дома, так и в уже эксплуатируемом помещении. Естественно, объем работ в этих случаях будет кардинально отличаться, потому здесь я опишу идеальную ситуацию, то есть перечислю основные требования к основанию:

1. Гидроизоляция подпола. Для отсечения влаги, идущей от грунта, подпольное пространство между лагами обязательно гидроизолируем. Для этого вначале трамбуем грунт под помещением, затем засыпаем его слоем песка мощностью до 15 см и снова трамбуем. Для максимально эффективной защиты поверх подсыпки может устраиваться тонкая бетонная или настилаться водонепроницаемая мембрана (полиэтилен, рубероид).

1. Теплоизоляция подпольного пространства. Поверх гидроизоляционного слоя укладываем утеплитель - насыпной или плитный. При укладке неэластичных плитных материалов (минеральная вата высокой плотности, полистирол) все зазоры между ними заполняем саморасширяющейся монтажной пеной.

Керамзит эффективен только при толщине теплоизоляционного слоя от 30–40 см. При этом его желательно залить очень жидким цементным раствором для снижения проницаемости для влаги и получения импровизированного керамзитобетона.

1. Пароизоляция утепленного слоя . Поверх утеплителя под черновой пол обязательно укладываем слой пароизоляционного материала (пергамин, полиэтилен, мембрана). Пароизоляцию располагаем таким образом, чтобы между она почти полностью покрывала лаги. На краях лаг оставляем свободные участки длиной около 50 мм для испарения влаги из древесины.

1. Укладка чернового пола . Черновой пол под водяной обогрев делаем либо из фанеры, либо из досок, либо из ДСП с фрезеровкой. Настил крепим к лагам, причем с таким расчетом, чтобы межу ним и слоем теплоизоляции оставался зазор 30–50 мм для вентиляции и отвода конденсата.

Эта последовательность действий подходит для новостройки. Если же мы монтируем обогрев напольного покрытия в уже эксплуатируемом доме, то черновой пол достаточно проверить и укрепить.

В крайнем случае, настил вскрывается и после закладки дополнительной теплоизоляции/пароизоляции в подпольное пространство монтируется обратно.

Этап 2. Подготовка основания для укладки

Теплый водяной пол по деревянным перекрытиям устраивается по специально подготовленной основе. Она должна обеспечивать нужную несущую способность, гидро- и теплоизоляцию, а также - защищать все элементы конструкции от избыточных деформаций.

Основа из теплоизоляционных полимерных матов делается так:

Иллюстрация	Этап работы
	Наклеивание демпферной ленты. На стены по периметру помещения наклеиваем демпферную ленту из вспененного полиэтилена. Такая лента - обязательный элемент конструкции любого теплого пола, поскольку она компенсирует температурные деформации.
	Укладка матов с пазами. Поверх основания укладываем маты с пазами для труб и теплоизоляционных элементов. В данном случае используются двухслойные маты. Их нижний слой изготовлен из пористого пенопласта, верхний - из достаточно плотного ПВХ, обеспечивающего прочность и надежность фиксации. Маты раскладываем вплотную к стенам. Отдельные элементы соединяем с помощью боковых защелок, укладывая без щелей и стыков.
	Подгонка теплоизоляционных пластин. Металлические теплоизоляционные пластины извлекаем из упаковки и подгоняем по длине. Как правило, на изделиях есть специальные прорези, которые позволяют укорачивать их без использования инструментов. При подгонке просто сгибаем пластину по нужной прорези и отламываем фрагмент.
	Укладка теплоизоляционных пластин. Распределяем теплоизоляционные пластины по поверхности основания таким образом, чтобы конфигурация канавок соответствовала запланированной схеме укладки труб теплого пола. Стандартные изделия рассчитаны на шаг укладки около 20 см, потому размещать их нужно вплотную. При правильной раскладке металлические детали должны перекрыть от 80 до 90% всей площади.
	Фиксация металлических пластин. Каждую пластину фиксируем на основании, вдавливая ее в паз теплоизоляционного мата по всей длине. При этом углубление в средней части пластины, предназначенное для укладки трубы, должно защелкнуться на креплениях мата. Фиксировать можно как рукой, так и наступая на пластины ногой. Во втором случае используем обувь с подошвой без металлических элементов, чтобы не повредить противокоррозионное покрытие металла.

В принципе, приведенная инструкция универсальна - она подходит и для фрезерованного ДСП, и даже для реечного пола. Если вы хотите сэкономить, то стальные пластины можно заменить рулонной изоляцией с фольгированным слоем. Изоляцию крепим к набитым на основание рейкам с помощью степплера, но не натягиваем, а формируем канавки для укладки труб.

Этап 3. Монтаж и подключение труб отопления

Теперь нам нужно проложить трубы и присоединить их к системе отопления:

Иллюстрация	Этап работы
	Установка коллекторного шкафа. В углу помещения монтируем шкаф с коллектором для теплого пола. Шкаф может монтироваться как в стеновой нише, так и на поверхности стены. Подводим к коллектору трубы, по которым в контуры теплого пола будет поступать горячая вода. При использовании отдельного нагревателя соединяем коллектор с ним с помощью шлангов или труб.
	Раскладка труб. Бухту с трубой диаметром 16 мм разматываем, постепенно раскладывая трубу в пазы теплоизоляционных пластин. При выполнении этой операции строго соблюдаем шаг укладки, стараемся избегать перекручивания и заломов трубопровода. Каждый контур желательно делать из цельной трубы, без стыков в толще теплого пола - так надежность будет максимальной.
	Фиксация труб. Фиксируем трубы на полу так же, как мы закрепляли теплоизоляционные пластины: вкладываем изделие в паз и придавливаем рукой или ногой. При правильном подборе труб и монтажных элементов контур надежно закрепляется за счет эластичности материала и конфигурации пазов в пластинах.
	Подключение к коллектору. Трубы присоединяем к входам и выходам коллектора теплого пола. Для крепления используем фитинги, обеспечивающие максимальную герметичность.
	Заполнение контуров. В отопительной системе для пола можно использовать как воду, так и антифриз. Сначала контуры заполняются самотеком, пока из контрольного патрубка не начинает капать жидкость. После этого из системы удаляется воздух, а затем включается циркуляционный насос (если его наличие предусмотрено конструкцией). При включенном насосе контуры окончательно заполняются.
	Испытание системы. Если это возможно, выставляем нужную нам температуру теплоносителя в трубах. Проверяем работоспособность системы, ее герметичность и равномерность нагрева контуров. При отсутствии протечек и других проблем можно переходить к завершению монтажа.
	Монтаж теплораспределительной пленки. Для более эффективной теплоотдачи поверх отопительного контура раскладываем пленку на основе термостойкого полиэтилена. Рулоны монтируем внахлест, проклеивая стыки армированным скотчем.
	Укладка напольного покрытия или чернового настила. Поверх теплого пола монтируем либо чистовой пол (ламинат, половая доска), либо укладываем черновые гипсоволоконные плиты.

Заключение

Обустроить теплый деревянный пол, да еще и по деревянному основанию, - не самая простая задача. Но справиться с ней вы сможете и сами - если, конечно, внимательно изучите советы и видео в этой статье, а при необходимости будете обращаться за консультациями к специалистам в комментариях.

Среди домовладельцев бытует мнение, что обустройство теплого пола на полу деревянном просто невозможно. Более того, они считают, что необходимость в нем полностью отсутствует. Свою точку зрения эти люди подкрепляют тем, что дерево, как натуральный материал, само по себе является тепло- и энергосберегающим материалом. Теплый пол, как они считают, нельзя смонтировать из-за деформации деревянных элементов, которая должна возникнуть при постоянных перепадах влажности и температур. Однако специалисты уже сумели отыскать пути решения возникающих проблем, что дает возможность пользоваться системой современного напольного отопления даже при наличии дощатого пола.

Теплый пол без обустройства стяжки

Сейчас в домах с деревянным полом теплый водяной пол уже не является редкостью. Понятно, что надежность бетонного основания оспаривать не собирается никто, но далеко не везде имеется возможность его обустроить. Для таких случаев отлично подходит альтернативная система подогреваемого пола, установка которой значительно легче, чем укладка стяжки.

Кроме относительной простоты обеспечения обогрева, подобный подход имеет большой набор существенных достоинств, основные из которых заключаются в следующем:

• не уменьшается внутреннее пространство комнат, которое могло бы пострадать в случае укладки , занимающей небольшой, но чувствительный для комнат с низкими потолками объем;
• отпадает необходимость выполнения достаточно грязных работ, производства которых требует укладка бетонного основания.

Монтаж водяного пола своими руками осуществляется непосредственно по деревянному основанию или по полистироловому покрытию. Для укладки труб в древесине половиц делаются специальные углубления. Чтобы обеспечить более высокую эффективность прогрева помещения, уложенные трубы дополняются, как правило, специальными металлическими пластинами. Уложенная таким образом система укрывается гидроизоляционным материалом. Полученный тепловой пирог накрывается подходящим для конкретных условий финишным покрытием.

Поскольку толщина подобной системы невелика, она совершенно не занимает объема и высоты обогреваемой комнаты.

Особенности монтажа теплого пола на основании из древесины

Механика обогрева комнат, которая заложена в теплый водяной пол, вполне понятна: обогревающая система сообщает свое тепло сначала укрывающему ее материалу, а затем финишному покрытию. Само же помещение обогревается уже теплой наружной отделкой пола.

Подобный принцип обогрева не дает никаких сбоев при условии, что пол укрыт бетонной стяжкой. Если же трубы обогревающей системы уложены в дерево, то процесс теплопередачи нарушается, поскольку древесина является хорошим природным теплоизолятором. Естественно, сам факт возможности укладки теплого пола по древесному основанию сомнению не подлежит, но при этом следует учитывать, что отопление комнаты будет не столь эффективным, как при наличии бетона. С другой же стороны, дерево надежно защитит от перегрева помещения погреба, что особенно важно в тех случаях, когда они используются для хранения домашних заготовок и овощей.

Сожалеть об отсутствии бетонной стяжки не стоит по той причине, что она могла бы стать причиной большого давления на дощатый пол, который мог бы просто-напросто не выдержать массу бетонного монолита.

Дополнительной трудностью, сказывающейся на установке подобной системы обогрева, является необходимость укладки подложки, наличие которой является непреложным законом. Однако даже при наличии всех перечисленных моментов установка водяного теплого пола на дощатой основе является вполне выполнимой задачей. Для этого достаточно лишь обладать достаточным терпением и знанием специфики, имеющейся при выполнении этих работ.

Достоинства бесстяжечного теплого пола

Уложенная система напольного обогрева обладает незначительной массой. Она способна эффективно обогревать людей, находящихся в помещении, предварительно прогрев примыкающие к ней конструкции и элементы. Для обустройства подобной системы не требуется много сил и времени. В случае ее укладки отпадает необходимость ожидать около месяца, как это происходит при монтаже бетонной стяжки для обеспечения ее полного застывания.

Система обогрева, уложенная таким образом, готова к использованию сразу же после установки финишного покрытия. Для укрытия уложенной на пол отопительной системы используется ковролин или линолеум. Если она укладывается в , то финишной отделкой может являться керамическая плитка.

Нюансы, которые необходимо учитывать при укладке теплого пола на деревянный пол

Наиболее распространенной и самой доступной технологией укладки теплого пола является его монтаж методом настила, когда трубы, предназначенные для циркуляции теплоносителя, укладываются по лагам или черновым доскам, предварительно подготовив там специальные каналы.

Более эффективный обогрев помещения обеспечивается с помощью укладки на пол специальных металлических пластин, углубления которых совпадают с желобками, подготовленными в деревянном основании. Такие пластины, повышающие эффективность обогрева, одновременно избавляют от необходимости укладки какой-либо подложки.

Выполняя монтаж теплого пола самостоятельно, можно не расходоваться на достаточно дорогие металлические пластины, а заменить их фольгой, имеющей толщину порядка 200 мкм. Однако в случае исполнения финишной отделки с использованием линолеума или кафельной плитки наличие подложки является обязательным условием. Подложкой же могут служить гипсоволоконные или цементно-стружечные плиты.

Порядок укладки труб, образующих систему теплого пола

Укладка труб может производиться двумя способами, различающимися между собой оформлением каналов, предназначенных для укладки труб. Элементами, лежащими в основе этих методов, являются модули и рейки.

В случае использования первого варианта требуется приобретение готовых модулей, изготавливаемых из ДСП. Такие модули уже имеют заранее подготовленные специальные углубления, расстояние между которыми определяется желаемой величиной обогрева помещений.

Подобные модульные системы в составе своего комплекта, как правило, имеют все необходимое:

• модули с подготовленными в них бороздками;
• трубы;
• крепеж;
• металлические пластины.

Сборка конструкции производится по схеме, сопровождающей приобретенный комплект.

Однако модульный способ является довольно дорогим. По этой причине многим по душе более бюджетный метод, состоящий в набивке реек, заменяющих собой листы ДСП и нарезаемых из досок или фанеры. Диаметр желобков в рейках должен значительно превосходить размер укладываемых в них труб и быть значительно больше 17 мм. Благодаря этому условию, удается педупредить повреждения труб, вызванные перемещением деревянной основы. Ширина планок определяется расстоянием между укладываемыми в них трубами.

Использование смешанного метода установки теплого пола

Некоторые мастера пользуются методом, объединяющем в себе достоинства реечного и модульного вариантов. Использование этого метода позволяет легко смонтировать напольный подогрев без расходования значительных сумм денег.

Работа начинается с того, что в обрезной доске выбирается выемка для укладки труб. Затем от стены отмеривается расстояние, составляющее 7 см или более, на котором фрезой делается углубление для подвода трубы в следующий ряд. Толщина используемых досок должна быть больше размеров производимой в них выборки. Их ширина должна равняться шагу, используемому при укладке труб. Планки к лагам крепятся саморезами. Укладка черновой основы при использовании этого способа не требуется.

Система подогрева на легкой реечной основе

Если укладка системы производится на поверхность старого пола, последний необходимо подвергнуть тщательному осмотру и, если необходимо, ремонту. Каждую из половиц следует приподнять и проверить, в каком состоянии находятся лаги. Износившиеся или поврежденные элементы конструкции следует заменить или реставрировать. Иногда к половым балкам прибивают деревянные брусья, зачастую производится укладка утеплителя.

С этой целью можно воспользоваться полиэтиленом, укладка которого производится внахлест. При укладке к стенам по периметру всего покрытия пола необходимо прикрепить демпферную ленту, ширина которой должна составлять около 5 см. Наиболее удобным приемом укладки труб теплого пола, имеющего водяной контур, является «змейка».

Перед началом работ вычерчивается план помещения, где точно указывается место подводки труб, а также место установки регулирующего оборудования. На плане следует нанести расположение направляющих и указать необходимые зазоры, величина которых, как правило, колеблется в интервале от 0,15 м до 0,3 м. При укладке наиболее удобным является использование гофрированных труб Ø 16 мм. Рейки изготавливаются, исходя из необходимых в каждых конкретных условиях размеров.

Укладка теплого пола производится по лагам. При установке направляющих между ними оставляют каналы для установки трубопровода.

Укрепление направляющих к черновой основе удобно производить с помощью саморезов. В местах изгиба труб уголки планок необходимо закруглить. В подготовленные бороздки укладывается фольга толщиной 50 мкм или более. Для ее фиксации можно использовать степлер. Затем, в сформированные таким образом каналы укладываются трубы системы подогрева. При креплении сформированных блоков можно пользоваться заранее подготовленными металлическими пластинами.

После окончания укладки системы необходимо подключить ее к трубам отопления и произвести опрессовку всех имеющихся стыков. Убедившись, что система теплого водяного пола функционирует нормально, можно переходить к укладке выбранной финишной отделки. В случае укладки подложки лучше воспользоваться плитами ЦСП, не содержащими формальдегида.

Таким образом, вы убедились в том, что теплый водяной пол вполне может быть установлен собственными силами по поверхности пола из древесины. Выполнение этих работ облегчается, благодаря возможности использования в процессе укладки реек или готовых модулей.

Приемы, описанные в статье, представлены визуально в следующем видеоматериале:
