Для тех, кто живет за городом либо просто в небольшом городке или посёлке, вполне полезно будет знать, как самому правильно сделать отопление в частном доме. Здесь очень важен подход как с финансовой, так и с практической точки зрения, то есть, хватит ли у меня денег на осуществление проекта и нужен ли мне тот или иной метод обогрева, чтобы обеспечить тепло во всех жилых комнатах здания. Безусловно, это вопросы личного характера, а мы сейчас разберём основные направления, которые используются в частном секторе, причём довольно успешно.

Три основных системы для отопления частного дома

Монтаж радиаторного отопления в частном доме

Есть много способов отопления домов в частном секторе, но в последнее время самыми востребованными можно назвать три из них, это:

1. Радиаторное отопление.
2. Система водяного тёплого пола.
3. Совмещение радиаторного отопления и системы водяного тёплого пола.

Может быть, кто-то скажет, что самым популярным на данный момент является печное отопление. Возможно. Тем не менее, речь всё равно пойдёт про автономное водяное отопление и способы его монтажа. Но перед этим нужно немного уделить внимания элементам отопительных систем, из которых делается сборка контура при любом варианте.

Приборы и элементы, используемые для отопления

Алюминиевые радиаторы разных размеров

Из радиаторов на сегодняшний день, если не говорить об их конфигурации, используются три типа, которые отличаются по металлу и это:

• чугун;
• сталь;
• алюминий;
• биметалл.

Коли уж речь идёт о частном секторе, то отопление может быть только автономным и только 0,1% частных домов подключены к централизованным котельным. Это те дома, которые когда-то строились предприятиями для своих рабочих, но со временем были выкуплены, а централизованное отопление в некоторых местах всё-таки осталось, хотя далеко не у всех.

• Значит, чугунные радиаторы отпадают сразу, так как они слишком долго нагреваются и требуют большого количества воды, что совсем не подходит для автономии — слишком много расходов.
• Стальные батареи, как секционные, так и панельные (неразборные) для частного дома подходят отлично – они имеют хорошую теплоотдачу и приятный внешний вид, но они начинают ржаветь и быстрее всех выходят из строя.
• Алюминиевые радиаторы предназначены исключительно для автономного отопления и этому есть две причины: во-первых, они не выдержат очень высокого давления и, во-вторых, в теплоноситель нужно домешивать специальные добавки, что невозможно при централизованной подаче воды.
• , это идеальный вариант, как для частного сектора, так и для многоэтажных домов. Они выдерживают самое высокое возможное давление, но в данном случае нас это не интересует, зато у них превосходная теплоотдача, а эксплуатационный ресурс почти приравнивается к чугуну, то есть, если у чугуна это 30-35 лет, то у биметалла это 25-30 лет.

Слои трубы из сшитого полиэтилена

Для системы тёплого пола даже не по инструкции, а по умолчанию должна использоваться труба из сшитого полиэтилена высокого качества.(PEX). Проблема здесь в том, что, во-первых, это дорогой материал, хотя и хороший и, во-вторых, при заливке второго слоя стяжки, который делается поверх системы тёплого пола, трубы нужно заполнять водой, чтобы их не расплющить раствором (это доставляет определённые неудобства). А вот практика показала, что для этой цели превосходно подходит более дешёвый металлопласт, только он обязательно должен быть бесшовным – это обеспечивает его прочность. Из собственного опыта могу сказать, что системы тёплых полов из металлопласта, уложенные 10-15 лет назад лично мной, до сих пор успешно функционируют.

Настройка двухконтурного конвекционного газового котла

Если говорить о котлах для водяного отопления, то они могут быть:

• газовыми;
• электрическими;
• дизельными;
• твердотопливными.

Как бы там ни было, но газовые агрегаты, безусловно, лучше всех и на это есть несколько причин. Во-первых, двухконтурные модели обеспечивают для дома горячее водоснабжение без установки бойлера косвенного нагрева, во-вторых, такие агрегаты могут быть не только конвекционными, но и конденсационными (низкотемпературными), энергозависимыми и энергонезависимыми, а также у современных моделей обязательно есть встроенный циркуляционный насос. Ещё газовые котлы любого типа снабжены встроенными группами различной аппаратуры: для автоматической регулировки температурных режимов и группой безопасности.

К сожалению, не в каждой местности есть возможность подключения к газовой магистрали и тогда чаще всего используют электрические котлы разного типа, но в 99% случаев, это ТЭНовые варианты, хотя некоторые предпочитают электродные или индукционные модели. Но и здесь не всё так гладко – в отдалении от города из-за старых трансформаторов порой не хватает напряжения для обеспечения нормальной работы электроагрегата и вот тогда приобретают дизельные или твердотопливные котлы. Конечно, это личное дело каждого, но дровяной котёл выигрывает перед дизельным по нескольким причинам. Во-первых, соляр дороже дров, во-вторых, для дров не нужны форсунки, без которых не обойтись дизелю и, в-третьих, твердотопливные котлы гораздо чище в эксплуатации (нет копоти и неприятного запаха).

Преимущества и недостатки водяного отопления

Комплексная система водяного отопления в частном секторе

Для начала, как всегда, о положительных качествах водяных систем отопления:

• Прежде всего отпадает необходимость ежедневной чистки и растопки печи.
• Микроклимат можно регулировать в каждой комнате в индивидуальном порядке.
• Можно уехать из дому даже на месяц, оставив котёл во включенном положении – он будет работать в заданном режиме.
• Эстетика монтажа, как радиаторного, так и напольного контура.
• Не придется заботится об ежегодной заготовке топлива на зиму.

Конечно, у этого способа есть и отрицательные стороны:

• Высокая стоимость оборудования (котёл, радиаторы, трубы).
• В радиаторном контуре в некоторых случаях возможны протечки воды.
• Если не использовать зимой систему отопления, то есть опасность разморозки.

Как видите, достоинств у водяного отопления гораздо больше, нежели недостатков и это неудивительно – всё-таки, такие конструкции, это дитя научно-технического прогресса. К тому же, такой вид теплоносителя на сегодняшний день является самым дешёвым, а следовательно – самым выгодным. Если подсчитать все затраты в целом, то стоимость печного отопления с учётом затрачиваемого на это времени, по своей цене получится не намного ниже.

Радиаторное отопление

О радиаторной системе отопления можно, конечно, говорить в общем смысле, мол, это конвекционный обогрев от приборов распределённых по дому и тому подобное, но это ничего не значащая информация, так как об этом знают все. Здесь важно выделить другие факторы, такие, как количество труб для теплоносителя их расположение и способ подключения к ним отопительных приборов.

Отличия однотрубных радиаторных контуров

Однотрубная система отопления с естественной циркуляцией

Много людей в частных домах, особенно небольшого размера, отдают предпочтение «однотрубкам» и это вполне логично – монтаж обходится несколько дешевле, нежели для двухтрубной разводки. Хотя дешевле он получается разве что для маленьких домов – для большого здания это уже спорный вопрос. Суть движения теплоносителя здесь заключается в следующем – он последовательно движется по всем радиаторам, а достигнув последнего, возвращается в котёл. Кроме того, такие системы, по сравнению с двухтрубными, легче монтировать, но это только одна сторона медали.

Дело в том, что вода, проходя через каждую батарею, становится холоднее и холоднее и нередко самый последний прибор почти не греет – исправить такую ситуацию почти невозможно. Чем больше точек, тем больше остывание воды, хотя это несколько компенсирует циркуляционный насос, который не позволяет теплоносителю остывать так быстро. По этой причине участки стараются делать, как можно короче, во всяком случае, максимум, 30 м, а этого не всегда достаточно даже для среднего дома. Но, как бы там ни было, такие системы «имеют место быть».

Горизонтальное подключение

Горизонтальное подключение a) нижнее; b) диагональное

Горизонтальная схема отопления в частном доме очень удобна для одноэтажных строений, но здесь, по сути, есть три пути для разводки радиаторов. Два самых популярных показаны на изображении вверху, то есть, труба прокладывается у пола, а радиаторы подключаются к ней при помощи отводов. Это наиболее эффективный способ сбережения энергии теплоносителя для горизонтального подключения, то есть, при таком способе вода остывает меньше и последняя точка ещё горячая, хотя, конечно, не такая, как две или три первых.

Кроме того, обратите внимание на диагональное подключение, оно зависит от направления движения воды, то есть, сначала верх, потом низ – так отопительные приборы прогреваются лучше всего, так как секции заполняются равномерно. То есть, при достаточном напоре теплоноситель не опускается сразу по первой секции книзу, а распределяется дальше – от вертикальной трубы прибора вниз по рёбрам. При нижнем подключении зачастую верхняя часть радиатора более холодная, так как движение воды в основном происходит по нижней трубе прибора, лишь незначительно затрагивая верхнюю зону рёбер.

Принцип этой системы «из радиатора в радиатор»

Так же для горизонтальной разводки иногда практикуют принцип «из радиатора в радиатор». Это когда теплоноситель, пройдя через один радиатор, сразу попадает в следующий, то есть, такая цепь не предусматривает отдельно идущей трубы, но сама по себе является магистралью. Если снять одну батарею, вся система становится недееспособной, так как это прерывает поток. Конечно, спора нет, это самый экономный из всех возможных вариантов, ведь это потребует минимального количества труб для соединения точек между собой. Только вот теплопотери для отдалённых точек здесь очень сильны и мне самому приходилось сталкиваться с тем, что хозяева просили переделать такую схему.

Вертикальная разводка

Вертикальная разводка радиаторов в системе отопления необходима для нескольких этажей

Такой вариант разводки, как на схеме вверху используется в многоэтажных домах и яркий тому пример – «сталинки», «хрущёвки» и «брежневки». Этот принцип взяли себе на вооружение владельцы двухэтажных частных домов и надо сказать, что он работает, хотя бы потому что никто не поворачивает поток воды вместо трубы через собственную батарею. Подключение в данном случае очень похоже на горизонтальное, но без диагоналей, то есть, оно либо нижнее, либо боковое. Это, конечно, большой недостаток и чаще всего приходится устанавливать дополнительный циркуляционный насос.

Такая дополнительная тяга особенно актуальна тогда, когда дом делится на два крыла – со стороны котла обогрев получается нормальным, а вот в крыле рядом оказываются холодными. Но здесь нужно быть аккуратным – если мощность установленного в соседнем крыле циркуляционного насоса превысит мощность насоса, интегрированного в котёл, то всё будет с точностью до наоборот. Это означает, что отток теплоносителя придётся на соседнее крыло, а то крыло, в котором установлен котёл, окажется холодным. Кроме того, при наличии большого количества радиаторов на них устанавливают балансировочные клапаны, которые позволяют равномерно распределять подачу по всем точкам. Всё это издержки «однотрубок», но, повторюсь, люди ними пользуются и вполне успешно.

Система «ленинградка»

Система разводки «ленинградка»

Во-первых, «ленинградка», это не ноу-хау, а обычная однотрубная система горизонтального типа, но без циркуляционного насоса, а с уклоном трубы, за счёт которого происходит циркуляция. Во-вторых, такая разводка не допускает более трёх радиаторов и подходит разве что для маленьких домов, например, комната-спальня-кухня, так что даже на ванну не останется. Если на обратке появляется циркуляционный насос, то не заблуждайтесь — это уже не является «ленинградкой», но самой обычной однотрубной системой с принудительной подачей теплоносителя.

Однотрубная разводка. А так ли это дёшево, как кажется?

Двухтрубная система отопления

Нужно разобраться, как самому сделать отопление в частном доме и при этом правильно, то есть, без ошибок при монтаже. Если объединить все способы такой разводки воедино, то можно сказать, что это две трубы, где по одной подаётся горячая вода, а по другой остывшая жидкость стекает в котёл для дальнейшего подогрева. Между этими двумя контурами врезаются радиаторы, теплоноситель, пройдя через каждый из них, сразу сбрасывается в обратку. По сути, количество отопительных приборов здесь не ограничено и до тех пор, пока в трубе из-за расстояния не остынет жидкость, все радиаторы при определённых условиях будут иметь равные шансы на температурный режим.

Такие системы могут быть, как с естественной, так и с принудительной циркуляцией и иметь три вида подключения приборов:

1. Верхнее подключение.
2. Нижнее подключение.
3. Коллекторное (лучевое) подключение.

Системы с верхней разводкой

Системы с верхней разводкой больше подходят для естественной циркуляции

Нумерация на изображении:

1. Котёл отопления.
2. Основной стояк.
3. Разводка подачи теплоносителя.
4. Стояки подачи.
5. Стояки обратки.
6. Основная обратка.
7. Расширительный бак.

На верхнем изображении вы видите монтаж отопления с верхней разводкой – такая конструкция визуально знакома, пожалуй, каждому взрослому человеку и вряд ли кто в восторге от проходящей у потолка или непосредственно над батареями трубы. Но это вынужденный, зато необычайно действенный вариант для естественной циркуляции теплоносителя, который практиковался в те времена, когда даже не помышляли о циркуляционных насосах. Практикуют этот метод для твердотопливных котлов и в наше время, ведь не всегда есть возможность установки насоса для принудительной подачи.

Суть такого способа заключается в следующем: вода нагревается в котле №1 и, естественно, следуя законам физики, расширяется, следовательно, поднимается по основному стояку №2. По наклонному лежаку №3 теплоноситель следует дальше. Уклон составляет 0,01%, то есть, это 10 мм на погонный метр. Из лежака горячая вода попадает в стояки №4, куда врезаны радиаторы, а пройдя через радиатор теплоноситель сбрасывается сначала в стояк обратки №5 (это для нескольких этажей), а затем попадает в основную обратку №6. Это завершение цикла – по лежачей обратке, где такой же уклон (10 мм на погонный метр) вода опять направляется в котёл для подогрева и начала нового цикла. В случае перегрева, что зачастую случается в нерегулируемых котлах, теплоноситель поднимается в расширительный бак, не нанося никакого вреда системе.

Такая разводка очень удобна, радиаторы на ней имеют диагональное подключение, следовательно, прогреваются полностью, без «глухих» зон. Система с естественной циркуляции подходит для эксплуатации в частном секторе, но не только для одного этажа – нею можно оборудовать до трёх этажей, но тогда котёл придётся поднимать на 2-ой или на 3-ий этаж. В данном случае высота расположения отопителя понижает потребность в нагнетании высокого давления, следовательно, чем выше котёл, тем большую площадь можно обогреть.

Системы с нижней разводкой

Нижняя разводка для принудительной циркуляции теплоносителя

В данном случае принцип подачи и сброса теплоносителя остаётся таким же, как и при естественной циркуляции, но наличие насоса (интегрированного в котёл или дополнительного) позволяет монтировать контур подачи внизу. Это даёт возможность использовать закрытые трубы – их заливают стяжкой, прячут под гипсокартоном или утапливают в штробах под штукатуркой. Чаще всего в таких случаях используют нижнее подключение радиаторов, чтобы минимализировать видимость труб, но это не принципиально – подключение также может быть и боковым, и диагональным, в зависимости от потребности.

Но если радиаторов много, теплопотерь не избежать в любом случае, так как придётся удлинять контур. То есть, если первые точки на отрезке десятка метров будут нагреваться на 100% или чуть меньше, то по ходу трубы нагрев всё равно будет падать из-за расстояния. В некоторой степени эти потери компенсируются большим диаметром подачи, например, если отводы у делают PPR Ø 20 мм, то сам контур PPR 25 мм или даже PPR 32 мм. Но такая мера лишь частична и не может равномерно распределить тепло по всем точкам. Поэтому на первые радиаторы устанавливают балансировочные клапаны – это по сути, запорная арматура, только более точная, регулирующая поток теплоносителя.

Огромным плюсом в данном случае является то, что контуру не нужен уклон – он обычно монтируется по горизонтальной линии, а порой даже с контруклоном. Ещё один очень важный момент: если предусматривается врезка дополнительного циркуляционного насоса, то его устанавливают только на обратку – наиболее эффективно он работает на всасывание, а не на толчок. Расширительный бак в таких системах тоже устанавливают, но мембранного типа – он служит в качестве вспомогательного устройства для интегрированного циркуляционного насоса, создавая давление. На случай перегрева на котле есть группа безопасности с подрывным клапаном.

Системы с коллекторной (лучевой разводкой) разводкой

Коллекторная разводка радиаторов в частном жилом доме

Как бы ни была хороша двухтрубная система отопления, тем не менее, теплопотери будут даже с циркуляционным насосом – в основном это зависит от длины контура и чем он продолжительнее, тем больше потерь несут крайние радиаторы. Конечно, выходом из положения в основном являются балансировочные клапаны, но настроить их не так то и просто, особенно человеку, никогда не работавшему с отоплением – затрачивается слишком много времени на регулировку.

Поэтому в большом доме, где много приборов отопления иногда применяют метод коллекторной или лучевой разводки радиаторов. Это вовсе не означает, что от коллектора каждая батарея подключается отдельно – один канал гребёнки обычно работает на группу отопительных приборов. В таких случаях потери минимальны, хотя порой тоже приходится использовать балансировочные клапаны. Основным минусом такой разводки можно назвать большое количество труб и это не только финансовая, но и техническая проблема – чем больше труб, тем сложнее их укладывать, так как все нужно замаскировать.

Есть ещё один вариант разводки, очень похожий на нижнюю по технологии, но отличающийся порядком подключения. Вы сможете посмотреть его на ролике, который находится ниже. Это схема Тихельмана. Я сознательно опустил её описание, так как на видео это гораздо понятнее.

Три схемы разводки радиаторов

Тёплый пол

Система тёплых полов, это в основном привилегия частного сектора, так как для неё нужно исключительно автономное отопление. Конечно, есть считанные случаи отказа жителей многоэтажных домов от услуг централизованной котельной, но волокита, которая стоит за всем этим никак не способствует энтузиазму.

Укладка трубы одинарной (слева) и двойной (справа) змейкой

Для начала рассмотрим способы укладки отопительного контура тёплого пола и вверху вы видите одинарную (слева) и двойную (справа) змейку. По рисунку сразу становится понятно, что первый способ плох, так как прогрев полов будет неравномерным, а это попросту неприятно для ног, хотя комната может прогреваться и в полной мере. Двойная укладка равномерно распределяет тепло по всей площади пола.

Укладка трубы спиралью

Конечно, в большинстве случаев, это не квадратная, а круглая фигура, но принцип укладки от этого не меняется – сначала, по направлению к центру, укладывают подачу, а потом возвращаются в исходную точку к коллектору. Это самый эффективный метод для монтажа системы тёплого пола и его используют примерно в 80% случаев. Змейка чаще всего нужна в труднодоступных местах: под лестницей, за барной стойкой и так далее.

Способы крепления: на кронштейнах (слева), на хомутах (справа)

Чтобы зафиксировать как полиэтиленовую, так и металлопластовую трубу, чтобы она не сдвигалась с места, используют крепления в виде кронштейнов или хомутов, но при этом придерживаются шага 200 мм с любой конфигурацией укладки. Под контур обязательно подкладывают фольгу (чаще всего это 2-хмиллиметровый пенофол), а при необходимости нижнюю стяжку утепляют).

Разводка системы тёплого пола от коллекторов

Труба, которая заливается стяжкой (полиэтиленовая или пенопластовая) никогда не подключается к котлу напрямую, даже если она в единственном числе, но только через коллектор (в обиходе – гребёнка). Это позволяет в каждую комнату завести отдельный контур, хотя бывают ситуации, когда на полу одного помещения укладывают сразу две трубы – эта мера необходима при большой площади. К коллектору от котла подходит подача и от него же к отопителю уходит обратка. Есть гребёнки с запорной арматурой, есть без неё, но в любом случае возможна регулировка температуры – либо краном, либо термодатчиком.

При необходимости, чтобы не было путаницы в трубах, устанавливают несколько ящиков с коллекторами в разных комнатах – это очень удобно в смысле регулировки температуры при эксплуатации. Такие вместилища, конечно, лучше всего утапливать в стене, но также допускается наружная установка – в технологическом отношении место не имеет никакого значения, это уже попросту вопрос эстетики. В качестве обсады для такой ниши сантехники зачастую используют металлические ящики для встраиваемых электрощитов – они очень удобны и надёжны в эксплуатации, причём не нуждаются в покраске. Если в доме нет радиаторного отопления и предусматривается установка газового котла, то лучше отдать предпочтение конденсационному агрегату – он дороже конвекционного, но стоимость с лихвой окупится при эксплуатации.

Комбинированное отопление

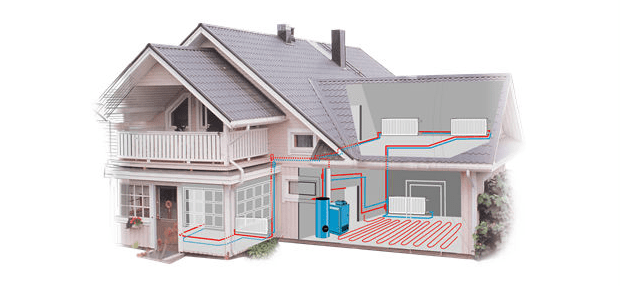

Схема комбинированного отопления – радиаторы и тёплый пол

Современные жилые дома в частном секторе, у которых два, а иногда и три этажа оборурудуют комбинированным отоплением, где радиаторы работают от одного котла вместе с системой тёплого пола. Этот вариант очень удобен в эксплуатации, то есть, тёплые полы сами по себе выгодней и удобней, нежели радиаторы, но их можно укладывать не в любом помещении. Но, как бы там ни было, этот выбор личное дело каждого и причины в данном случае не имеют значения – здесь самое важное, баланс между разной температурой в контурах.

Если в радиаторном контуре нужна минимальная температура теплоносителя 60-80°C, то в таком случае в системе тёплого пола это будет 30-50°C соответственно и всё это нужно сделать при помощи одного котла из одной подачи. Для этого перед контуром тёплого пола врезают трёхходовой клапан и байпас (см. схему верху). Клапан выставляют на нужную температуру, например, на 40°C. Вода из подачи поступает в трубу на пол до тех пор, пока не превысит эту метку. Когда это происходит, клапан переключается и сбрасывает горячую воду через байпас в обратку. Как только температура пола опустится на 1-2°C, клапан опять переключается и подаёт теплоноситель в напольный контур.

Заключение

Вы сами видите, что если детально разобраться, как самому сделать отопление в частном доме, то вопрос становится не таким уж сложным – главное правильно понять технологию. Безусловно, для этого вам придётся перечитать статью не один раз, а вот тогда уже встанет вопрос техники, но это, как говорится, дело наживное.

Постепенное удорожание комплектующих и низкое качество работ, выполняемых монтажными бригадами, заставляет домовладельцев лично обустраивать обогрев загородных коттеджей. Но энтузиазм лучше подкрепить базовыми знаниями, иначе придется устранять ошибки, снова тратить деньги. Предлагаем рассмотреть каждый этап организации отопления частного дома - от проектирования и выбора оптимальной схемы до монтажа оборудования своими руками.

Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.

Примечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.

Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

1. Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
2. Чисто электрической - конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.

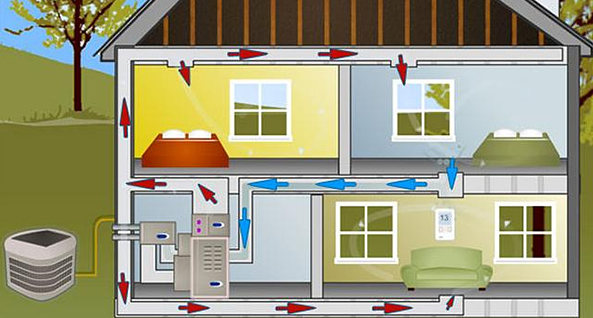

3. Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
4. Комбинированный - печь на дровах + электрообогреватели любого типа.

Схема обогрева ванной комнаты электрическими теплыми полами

• для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2-3 котла;
• при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
• возможность организовать горячее водоснабжение (ГВС) - установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
• к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
• при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
• система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2-3 смежных комнаты, потому сгодится лишь для дачи или бытовки.

Устройство в загородном коттедже полноценного воздушного обогрева обойдется еще дороже возведения печки. Надо приобрести вентиляционный агрегат с рекуператором, играющий роль нагнетателя, очистителя и нагревателя воздуха. Затем организовать приток и вытяжку - провести воздуховоды во все помещения. О подводных камнях воздушного отопления расскажет эксперт на видео:

Выбираем энергоноситель

Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.

Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):

• эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
• удобство при эксплуатации;
• как часто придется обслуживать агрегаты, расценки на вызов мастера;
• требования к складированию.

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.

Примечание. Результаты расчетов и цены даны по состоянию на 15.02.2018. Со временем данные теряют актуальность, но разница в стоимости 1 кВт сохраняется.

По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:

1. Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
2. Сжигать уголь и дрова - самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
3. Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
4. Проверенный вариант – совмещение 2-3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.

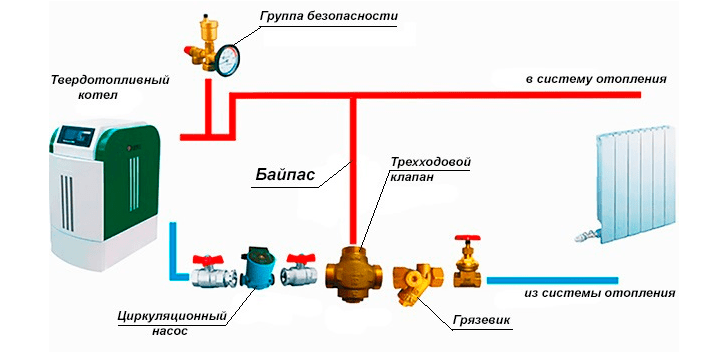

Важно! В закрытой системе, работающей под давлением, всегда присутствует группа безопасности – манометр, автоматический воздухоотводчик и предохранительный клапан. Точка монтажа – труба подачи на выходе из котла. Чтобы грязь и песок не попадали внутрь теплообменника, на обратке перед отопителем ставится фильтр - грязевик.

Устройство отопления начинается с установки батарей в заранее подготовленных местах под окнами или на угловых наружных стенах. Приборы подвешиваются на специальные крюки, прикрепляемые к самой конструкции либо гипсокартонной отделке. Неиспользуемый нижний выход радиатора закрывается пробкой, сверху вкручивается кран Маевского.

Трубопроводная сеть монтируется согласно технологии сборки тех или иных пластиковых труб. Чтобы уберечь вас от ошибок, дадим несколько общих рекомендаций:

Монтажная хитрость. Не заливайте стяжку ТП, пока не заполните контуры водой и не прогреете систему. Цель – повысить давление в пластиковых трубах и заставить их удлиниться, то есть, ввести в рабочий режим. Тогда материал не прогнется под весом монолита и не всплывет, если раствор получится жидким.

В заключение о теплоносителе и запуске системы

Когда загородный дом посещается и топится периодически, заполнять систему водой нельзя – замерзнет и порвет трубы с радиаторами. В подобных случаях применяется незамерзающий теплоноситель – . Особенности жидкости – повышенная текучесть и меньшая теплоемкость (разница с водой – 15%). Вывод: стыки труб нужно монтировать качественно плюс наращивать мощность батарей.

При закачке теплоносителя и запуске отопления важно по максимуму выпустить воздух из системы. В процессе заполнения нужно открывать ручные краны Маевского на всех радиаторах, пока из технологического отверстия не побежит вода. Петли ТП заполняются поочередно, воздух уходит через автоматический клапан на коллекторе.

Одним из этапов постройки частного дома является проектирование и создание отопительной системы. Это сложный этап, так как нужно не просто спроектировать отопление, но и сэкономить на материалах. Немаловажным фактором является и то, что созданное отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками – схемы разводки (самые основные) вы сможете найти в нашем обзоре.

Существует очень много схем разводки труб отопления по частным домовладениям. Некоторые из них являются комбинированными, что позволяет повысить эффективность системы и добиться более равномерного прогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

• однотрубная горизонтальная схема;
• однотрубная вертикальная схема;
• схема «Ленинградка»;
• двухтрубная система с нижней разводкой;
• двухтрубная система с верхней разводкой;
• лучевая система с коллекторами;
• схемы с принудительной и естественной циркуляцией.

Давайте рассмотрим особенности представленных схем, а также обсудим их достоинства, недостатки и особенности монтажа.

Однотрубные системы

В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее .

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

• Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
• Минимальный расход материалов – это самая простая и дешевая схема.
• Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

• ограниченная длина горизонтального участка – не более 30 метров;
• чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя . После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления - отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах . Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж .

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

• более выраженная экономия на материалах;
• сравнительно одинаковая температура воздуха на первом и втором этажах;
• простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором .

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов . В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Схема «Ленинградка»

Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора . Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Достоинства и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

• Более равномерное распределение тепла по всему дому.
• Сравнительно простая модернизация.
• Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).

Однотрубное отопление не является совершенным, поэтому схема «Ленинградка» позволяет компенсировать некоторые его недостатки. Но у нее есть отрицательные черты:

• ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут ;
• необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

• С помощью кранов можно регулировать температуру в отдельных комнатах.
• Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшого размера – можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно . Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом . При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака . Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком . Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

• можно отапливать многоэтажные здания;
• экономия на спускниках воздуха;
• можно создать систему с естественной циркуляцией теплоносителя .

Присутствуют и некоторые недостатки:

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

• повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать ;
• в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Несмотря на минусы, схема остается довольно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости в расположении отопительного котла в самой нижней точке. Сразу после котла подающая труба отводится вверх, а в самой верхней точке устанавливается расширительный бак. Подача теплоносителя в радиаторы осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиаторов. После этого остывший теплоноситель отправляется в обратную трубу.

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору . Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы ;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения .

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

С принудительной и естественной циркуляцией

Все представленные выше схемы могут создаваться на основе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а разводка труб может выполняться практически по любой из вышеописанных схем. Правда, во многие из них не помешало бы добавить принудительную циркуляцию. Для чего она нужна?

Главным отличием системы с принудительной циркуляцией теплоносителя от системы с естественной является циркуляционный насос.

Как мы помним, для однотрубных отопительных систем характерно уменьшение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются с помощью схемы «Ленинградка», но в некоторых случаях недостаточно и этого. Для того чтобы исправить ситуацию, в отопительную систему устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя .

Принудительная циркуляция необходима и во многих других схемах, в том числе в двухтрубных. Все дело в том, что небольшой диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, применение принудительной вентиляции позволяет обеспечить более быстрый прогрев домовладений.

Достоинства и недостатки принудительной и естественной циркуляции

У каждой системы есть свои достоинства и недостатки:

При отапливании помещения с большим количеством радиаторов циркуляционный насос просто необходим.

• естественная циркуляция проще и дешевле – отсутствуют расходы на циркуляционные насосы;
• принудительная циркуляция позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись и естественной циркуляцией, но тогда увеличивается время прогрева системы;

Организовать отопление своими руками – задача сложная, но выполнимая. Для этого потребуются минимальные знания в области сантехники, а также навыки сварщика и строителя. Ведь для прокладки труб придется делать отверстия в стенах, а сами трубы спаивать. В остальном же главное – правильно организовать процесс!

Выбор котла для системы отопления

Схема отопления не зависит от типа выбранного котла, но это ключевой элемент системы отопления в частном доме. От правильности выбора будут зависеть расходы на отопление, техобслуживание котла и время на его заправку.

Газовый, твердотопливный или электрический?

Тип котла зависит от доступности различных видов топлива. Так, установка газового котла возможна только при наличии газовой магистрали и подключения к ней дома. Это потребует дополнительных затрат и получения разрешительных документов, а подсоединение котла к системе отопления может совершаться только специалистом. Такой котел требует системы вентиляции и дымохода.

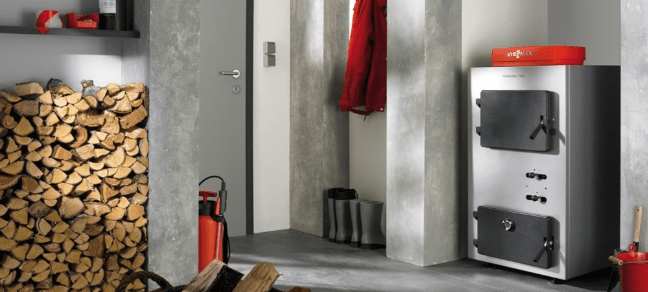

Твердотопливные котлы гарантируют полную автономность от внешних факторов. Но при этом придется организовать место для хранения топлива, а загрузка котла отнимает много времени. Ведь даже котлы длительного горения нужно загружать раз в 3 дня. Дымоход и вентиляция тоже нужны.

Самый недорогой и простой в использовании – электрический. Но счета за электроэнергию способны отпугнуть даже очень ленивых хозяев. Такой котел подойдет для мягкого климата, небольшого домика и, желательно, с солнечными батареями и ветряком.

Одноконтурный и двухконтурный?

Двухконтурные котлы выполняют сразу две функции – отапливают помещение и подогревают воду. Это гораздо экономнее и не требует установки дополнительного оборудования. Но в летний период их использование нерентабельно, единственный выход – газовые двухконтурные котлы. У них есть возможность отключения контура отопления и работа только в режиме ГВС.

С твердотопливными котлами можно выйти из ситуации, замыкая контур отопления с помощью кранов. Так тепло будет расходоваться только на нагрев воды, что в разы снижает расход топлива. Единственное неудобство –загрузка котла необходима даже летом.

При использовании одноконтурного котла придется дополнительно устанавливать бойлер или колонку, но в некоторых случаях такая схема окажется выгоднее. Например, установив еще и бойлер косвенного нагрева, в зимний период водоподогрев всё равно будет осуществляться котлом, экономя электричество.

Этот сложный выбор – батареи или теплый пол

Еще одна дилемма, встающая перед владельцами частного дома – выбор способа отопления. Ведь и батареи, и теплые полы имеют свои преимущества. Например, монтаж радиаторов гораздо проще устройства теплого пола, но по эффективности последний гораздо лучше.

Чугунные, стальные или алюминиевые радиаторы?

Учитывая низкое давление в системе отопления частного дома, выбор радиаторов ничем не ограничивается. Чугун долговечен, неприхотлив к качеству теплоносителя и перепадам давления. Но чугунные батареи нельзя использовать в системах с терморегуляцией, ведь они медленно нагреваются и так же медленно остывают.

Алюминиевые радиаторы можно считать универсальными. Небольшая цена, быстрый нагрев и возможность подключения терморегулятора делают их очень популярными. Но при повышенной щелочности воды велик шанс появления коррозии и течи между секциями.

Единственный минус стальных батарей – неустойчивость к гидроударам, которых не бывает в системе частного дома. При этом низкая цена, стойкость к коррозии и быстрая теплоотдача делают их идеальными для автономного отопления.

Преимущества и недостатки водяного теплого пола

Сложность укладки водяного теплого пола делает его практически недоступным для организации собственными руками. Но в качестве отдельного элемента отопления он очень удобен и относительно прост в исполнении. Например, в ванной комнате пол с подогревом будет как нельзя кстати.

Для такого решения подойдет только коллекторная разводка – наиболее технологичная, но и самая сложная для реализации собственными руками. В то же время, теплые полы могут быть противопоказаны по состоянию здоровья, например, при варикозном расширении вен. Зато для семей с маленькими детьми полы с подогревом – идеальное решение.

Схемы отопления – однотрубные, двухтрубные и коллекторные

Схема однотрубной системы отопления – экономно, но неудобно

Однотрубная система отопления позволяет максимально эффективно использовать трубу отопления – ведь по всему периметру идет только горячая вода. Такой вариант подойдет для небольших однокомнатных дач, ведь каждый следующий радиатор будет холоднее предыдущего.

Кроме того, придется устанавливать насос, который обеспечивает принудительную циркуляцию теплоносителя. А это делает дом зависимым от электричества, даже если котел работает на твердом топливе.

Двухтрубная схема – простота монтажа и удобство пользования

Если есть цель сделать дом полностью автономным, можно устроить отопление с естественной циркуляцией. Но для этого придется укладывать трубы с уклоном не менее 0,05%, чтобы пузырьки воздуха попадали в открытый расширительный бак, а сам теплоноситель лучше циркулировал.

По стояку горячая вода поднимается на нужную высоту самостоятельно, а на этаже уклон труб должен быть всегда вниз от стояка – так нагретый теплоноситель будет попадать в радиаторы, а от них уже остывший – в котел. Для двухэтажного здания естественная циркуляция не всегда подходит, так как нижние этажи будут всегда холоднее верхних.

Схема принудительной циркуляции двухтрубной системы гораздо проще. Для организации отопления своими руками это оптимальный вариант, ведь трубы можно проложить снизу вдоль стены и спрятать в декоративных панелях. Это не потребует штробления стен или заливки пола поверх труб.

Коллекторная схема – в ногу с прогрессом

В этом случае между отопительными приборами и котлом устанавливают коллектор. С его помощью можно оптимально распределять теплоноситель в каждой комнате в зависимости от потребностей. Но такая схема отопления гораздо сложнее и собственными руками осуществить её можно только при наличии опыта.

Еще один её недостаток – высокая стоимость из-за большого количества расходуемого материала. Трубы, коллекторные шкафы, насосы и фильтры – обязательные элементы коллекторной схемы отопления. Зато это позволяет комбинировать различные отопительные приборы и очень точно регулировать температуру в помещениях.

Монтаж отопления своими руками

После выбора схемы отопления, подсчета количества материалов и приобретения отопительного оборудования, производится его монтаж. Следует соблюдать правильную очередность:

Установка котла;
подключение насоса и других измерительных приборов возле котла;
установка коллектора;
разводка труб;
устройство теплых полов
монтаж радиаторов;
подключение всех отопительных приборов и запуск системы.

Котел должен быть установлен в отдельном помещении с вентиляцией. Исключение – электрические котлы, которые можно устанавливать в жилых помещениях и газовые котлы с закрытой камерой сгорания.

Настенные модели крепятся к специальной планке на стене. Непосредственно на стену их монтировать запрещено. Напольные модели также устанавливаются на подставку – на фото твердотопливный котел стоит на кирпичной подставке. Должны соблюдаться указанные в паспорте расстояния от стен и других предметов, а само помещение оборудовано в соответствии с нормами пожарной безопасности.

Циркуляционный насос подключается после установки котла. Если выбранная модель оборудована расширительным баком и группой безопасности, отдельно их устанавливать не нужно. Также на этом этапе устанавливаются бойлеры и резервные котлы, если они предусмотрены схемой.

Разводка труб и устройство теплых полов

Если выбрана коллекторная схема, устанавливаются коллекторные шкафы, а уже после этого разводятся и укладываются трубы отопления. Монтаж труб вдоль стен позволяет существенно упростить организацию отопления дома собственными руками. Но в этом случае увеличивается расход материалов.

Устройство полов с подогревом проводится двумя способами – бетонированием или настильным способом. В первом случае потребуется до 4 недель для высыхания бетонной стяжки, зато пол будет прогреваться гораздо быстрее.

Использовать специальные пластиковые или деревянные модули гораздо проще, но они дороже и полы прогреваются медленнее. Зато в случае неисправностей обслуживать такие полы гораздо проще разобрать.

Батареи устанавливаются под каждым оконным проемом, а количество секций рассчитывается в зависимости от размеров помещения. Крепятся радиаторы на кронштейны, которые выставляются по уровню. Важно соблюдать расстояния – от пола и подоконника не меньше 6-10 см, от стены около 5 см.

Подключение к трубам отопления производится после установки батареи на кронштейны. Подсоединение проводится с помощью переходников, поэтому необязательно подгонять разводку под расположение отверстий. Кроме того, элементы подводки к радиаторам должны иметь наклон в 0,5 см в сторону циркуляции на каждый метр трубы. Иначе скапливающийся воздух в батарее придется выдувать вручную.

Итоги

Самая простая в исполнении – двухтрубная система отопления с принудительной циркуляцией и установленными радиаторами. Но всё же тем, кто ни разу не сталкивался с монтажом системы отопления и не имеет строительных навыков, лучше обратиться к специалистам.

При этом не следует забывать контролировать исполнителей! Всё, что нужно знать начинающему «строителю» для правильной организации системы отопления, рассказывается в видео:

При строительстве частного дома одним из самых важных этапов является монтаж системы отопления, ведь именно от этого зависит комфорт и уют домочадцев. Благо, сегодня рынок предлагает различные варианты для обустройства отопительной системы. В супермаркетах можно без проблем приобрести оборудование, материалы и инструменты, которые могут понадобиться в процессе выполнения монтажных работ.

Многие владельцы, которые и без того тратят массу средств на строительство, стремятся сэкономить и берутся за выполнения части этапов своими руками. Обустроить отопительную систему можно, если у вас есть хотя бы малейшее представление о том, что это, как она работает, из чего должна состоять. Конечно, лучше предварительно посоветоваться с профессионалом, который поможет высчитать и выбрать наиболее выгодные и эффективные варианты в каждом конкретном случае.

Перед тем как выбрать систему отопления частного дома, необходимо найти ответы на ряд вопросов. Нужно учесть параметры дома, этажность, общую площадь и размеры каждой из отопляемых комнат, определить, где будет стоять котёл, какой агрегат установить, какой теплоноситель. Все элементы отопительной системы доступны в строительном супермаркете, однако, собирать их придётся самостоятельно.

Сегодня активно используется два вида систем отопления: открытая и закрытая. Открытая или гравитационная состоит из таких элементов:

• котёл, где нагревается теплоноситель;
• расширительный бак;
• радиаторы;
• трубы отопления.

Основную роль в открытых системах выполняет сила тяжести, под воздействием которой нагретый теплоноситель из котла растекается по батареям. Основным преимуществом данного варианта является его энергонезависимость. Что касается недостатков, то их больше: система прогревается медленно, теплоноситель постоянно испаряется из расширительного бака, при этом последний обязательно должен находиться в самой высокой точке системы.

Закрытая система отопления предусматривает установку расширительного бака закрытого типа и циркуляционного насоса. Такой вариант более практичен, так как можно дополнительно сделать «тёплый пол» , в доме всегда тепло и уютно, элементы системы располагаются произвольно, нет необходимости высчитывать и соблюдать уклон труб при выполнении монтажных работ.

Типы отопительных систем

В большинстве случаев владельцы частных домов отдают предпочтение отопительным системам с водяным теплоносителем. Это наиболее универсальный, удобный и экономный вариант, однако, существуют и другие. Два основных вопроса, на которые нужно найти ответы перед тем, как приступать к обустройству системы отопления: чем греться и чем топить.

• Воздух . Это может быть или полностью воздушная отопительная система или «тёплый пол». В этом случае нужно учитывать малую теплоёмкость воздуха. Данный вариант оправдывает себя при отоплении таких помещений как коридор, прихожая, веранда;
• Водяной пар используется преимущественно для обогрева производственных помещений большой площади. Такая система требует постоянно контроля;
• Вода – наиболее оптимальный способ обогреть большой частный дом. Такая система эффективна и компактна, нетребовательна в обслуживании. Для обустройства используют пластиковые трубы;
• Антифриз по своим качествам ничуть не уступает водяному теплоносителю, однако, он стоит намного дороже, выделяет токсины, поэтому обязательно нужно позаботиться о качественной герметизации.

Что касается источника тепла, то здесь тоже могут быть разные варианты. Для наших широт самым экономным топливом считается природный газ, поэтому для обогрева большинства хозяйств используют газовые котлы отопления. Ещё есть электрические, твердотопливные и комбинированные. На рынке представлен широкий ассортимент моделей, что позволяет выбрать наиболее подходящий вариант в каждом конкретном случае.

С водяным теплоносителем

Водяное отопление – доступный, экономный, эффективный вариант для обогрева частного дома, который применяется на протяжении многих лет, но так и не утратил своей популярности. Чтобы обеспечить качественную работу отопительной системы, необходимо правильно рассчитать количество радиаторов, купить мощный котёл, правильно подключить все элементы и запустить теплоноситель (воду). Такая система проста в обслуживании, долговечна и надёжна. Циркуляция жидкости по трубам осуществляется либо при помощи циркуляционного насоса, либо самотёком.

• Принудительная циркуляция – отличный способ обогреть большой дом на два-три этажа. Обязательным элементом такой системы является насос, обеспечивающий подачу холодной воды к котлу и горячей от него. В продаже есть полностью автоматизированные насосы, которые способны самостоятельно запускаться в нужное время и контролировать температуру теплоносителя;
• Естественная циркуляция . Вода по элементам отопительной системы может циркулировать самостоятельно, если при монтаже правильно разместить оборудование, и выставить трубы под определённым уклоном. Этот вариант сегодня применяется крайне редко, оправдывает себя в одноэтажных домах небольшой площади.

Для обустройства системы отопления с водяным носителем подойдёт любой котёл, но только с электрическим не понадобится дымоход. Количество радиаторов и труб зависит от площади дома.

Воздушное отопление

Всё чаще используется воздушная система отопления, которая предусматривает установку в каждой комнате дома специальных каналов или калориферов, через которые поступает горячий воздух. Элементы отопления могут располагаться на потолке или стенах. Есть несколько видов воздушного отопления.

• Местное используется, если есть необходимость обогреть отдельное помещение. Суть способа в том, что в комнате устанавливается тепловентилятор, который и нагревает воздух до оптимальной температуры (пересушивая его);
• Центральное может быть названо полноценной отопительной системой. Воздух нагревается специальным оборудованием и подаётся в отдельные помещения через вентиляционные каналы;
• Воздушные завесы – дорогостоящий, но очень удобный и функциональный способ обогреть дом. Возле входа в комнаты устанавливаются приборы, которые по внешнему виду напоминают кондиционеры. Через них и поступает поток нагретого воздуха в помещение.

Воздушное отопление сегодня используется реже, чем водяное. Основная причина – дороговизна и непрактичность. Обустроить такую систему можно на даче, в небольшом доме, но вот для обогрева двухэтажного особняка этот способ подходит мало.

Электрическое отопление

Использование электрических конвекторов оправдывается в тех случаях, где нет возможности применять другие виды топлива. Оборудование устанавливается в одном помещении, легко подключается, простое в обслуживании. Современные модели оснащены целым арсеналом функций: автоматическое отключение и включение, регулировка температуры воздуха в помещении. Конвекторы небольшие, компактные, они не занимают много места и могут перемещаться из одной комнаты в другую.

Чтобы обустроить дома такую систему отопления, необходима мощная, новая электрическая сеть. Старая проводка вряд ли выдержит настолько повышенное напряжение. Выбирая этот вариант, будьте готовы к тому, что счета за коммунальные услуги будут большие.

Электрические конвекторы идеально подойдут, если нужно временно обогреть помещение (на даче, например), а вот в большом частном особняке лучше от их использования отказаться.

Паровое отопление

Паровая система отопления может использоваться для обогрева больших частных домов, коммерческих и производственных помещений. Своими руками обустроить такую сложную систему сможет только профессионал. Чтобы обеспечить функциональность, надёжность и безопасность её, необходимо всё делать по инструкции, даже малейшая ошибка во время монтажа может привести к тому, что система либо не заработает, либо вскоре выйдет из строя.

Принцип работы данного варианта заключается в том, что по трубам поступает вода в газообразном состоянии. Чтобы запустить систему, одного котла будет мало, дополнительно устанавливается оборудование, которое отвечает за фильтрацию воды и преобразование её в пар. Основные преимущества: система прогревается быстро, обеспечивает тепло и комфорт в каждом помещении, значительно экономится энергоноситель. Недостатки парового отопления:

• дорогое оборудование (так как потребуется установка специального котла и фильтров);
• требует профессионального обслуживания;
• могут случаться аварийные ситуации.

Водяной пар в закрытой системе подаётся под давлением, поэтому в случае разрыва радиатора или трубы человек, находящийся вблизи, может получить ожог или серьёзную травму.

Отопительная система «тёплый пол»

Современный, эффективный и очень комфортный способ обогреть дом – установить «тёплый пол». Система обустраивается в процессе строительства или капитального ремонта дома. Целесообразно использовать этот вариант, если вы планируете в качестве напольного покрытия применять керамическую плитку.

«Тёплый пол» можно сделать везде: в спальне и детской , в гостиной и на кухне , в ванной и туалете . В этом случае тепло будет поступать снизу. Под напольным покрытием монтируется целая сеть труб или проводов, по которым проходить теплоноситель. Если используется вода, на основание пола нужно уложить специальную подкладку, которая не позволит тепловой энергии уходить вниз. Далее кладётся трубопровод, потом стяжка и напольное покрытие. Вариант довольно трудоёмкий, но экономичен.

Проще выполнить своими руками электрический «тёплый пол». В специализированном магазине можно купить либо специальные маты, либо проводку. В первом случае монтаж очень прост, не нужно использовать какие-то дополнительные элементы, просто готовые маты, сверху напольное покрытие. Во втором – на кабель укладывают тонким слоем стяжку или же сразу керамическую плитку.

Выбор отопительного котла

Обязательным, если не основным, элементом отопительной системы является котёл отопления. Современный рынок предлагает широкий ассортимент вариантов, которые отличаются по техническим характеристикам, стоимости, размерам и внешнему виду. Ещё несколько лет назад на пике популярности было газовое оборудование. Сегодня на смену им приходят электрические и твердотопливные приборы. При выборе котла следует учитывать ряд критериев.

• Конвекционный – самый распространённый, имеет простую конструкцию, использует лишь энергию топлива, которое сгорает. Конденсационный стоит дороже, но выделяет больше тепла;
• Камера сгорания . Если она открытая, воздух используется из помещения. В закрытых камерах может потребляться воздух, как с комнаты, так и с улицы, однако, требуется наличие дымохода;
• Контур . Чтобы обеспечить комфорт и тепло домочадцам, необходимо позаботиться не только о системе отопления, но и о водоснабжении. Решить вопрос можно при помощи двухконтурного котла, который и обогреет дом, и обеспечит горячей водой.

При выборе газового, электрического или твёрдотопливного котла следует обратить внимание на такие параметры, как мощность агрегата, потребление топлива, размеры и дизайн, стоимость.

Преимущества газовых котлов

Газ – доступное и экономное топливо. Газовые котлы считаются наиболее распространёнными и широко используются при обустройстве систем отопления в частных домах. Работать оборудование может на природном или сжиженном газе. К преимуществам газовых приборов можно отнести следующие:

• простота в эксплуатации;
• снижение расходов на отопление;
• высокая производительность;
• экологическая безопасность;
• надёжность и долговечность.

Чтобы установить такое оборудование дома, необходимо разработать газовый проект, согласовать все нюансы в компании, которая поставляет топливо. Поставить и подключить котёл можно своими руками без сторонней помощи, но вводить его в эксплуатацию должен представитель газовой службы.

С установкой газового котла отопления могут возникнуть трудности уже на этапе монтажа. Прежде всего, следует адаптировать прибор для работы в условиях, когда повышенный диапазон рабочего давления газа. Очень важно обратить на это внимание, если приобрели котёл импортного производства. Ещё понадобится установка дымохода для выведения отработанного газа. Только турбо-котлы оснащены специальными турбинами, по которым продукты сгорания выходят на улицу.

Электрические котлы отопления

Лучшим вариантов в тех случаях, когда нет доступа к газовой магистрали, является установка электрического котла отопления. Его мощности хватит, чтобы обогреть дом на два или три этажа. Оборудование способно качественно обогреть коттедж площадью до 300 кв. м. Этот вариант не предусматривает установки дополнительной вентиляции или дымохода. В процессе эксплуатации электрические приборы не выделяют вредных веществ, не загрязняют ни воздух, ни помещение, в котором находятся. Компактные размеры позволяют установить котёл в маленьком, не обязательно отдельном, помещении.

Как выбрать котёл отопления, который работает на электричестве? Какой прибор лучше всего подойдёт для обогрева частного дома? Как сэкономить на покупке электрического котла, но приобрести действительно качественное оборудование?

Но есть и недостатки систем отопления на электричестве. Во-первых, в доме должна быть мощная, надёжная электрическая проводка. Во-вторых, существенно вырастут цифры в квитанциях. Современные модели используются не только для обогрева, но и для горячего водоснабжения. Они полностью безопасны, удобны, эффективны. Цены на оборудование зависят от производителя, мощности прибора, дополнительных функций.

Твердотопливные модели

Очень высокий КПД у твердотопливных котлов, которые работают по принципу печей Колпакова. Чтобы поддерживать температуру теплоносителя, необходимо один раз в день в котёл подкидывать топливо. Современные модели, представленные на рынке, безопасны и эффективны. Монтируется оборудование на полу, хотя имеет компактные размеры, однако, требует отдельного помещения. Основные преимущества твёрдотопливных агрегатов:

• корпус не нагревается, поэтому исключается риск обжечься;
• в качестве топлива можно использовать не только торф, но также дрова, опилки, бумагу;
• все приборы характеризуются высокой мощностью;
• компактные размеры и современный дизайн;
• экономность.

Однако есть и недостатки. Эксплуатация таких отопительных приборов сопровождается скоплением грязи и пыли в помещении, поэтому под котёл рекомендуется отвести отдельную комнату. В ней следует сделать место для складывания топлива, а ещё необходимо время от времени чистить прибор от золы.

Чтобы нагреть дом при помощи твердотопливного котла, придётся потратить не менее часа, пока не разогреется теплоноситель. Кроме того, необходимо правильно сконструировать дымоход. В процессе эксплуатации оборудования нужно следить за тем, чтобы не забивалась топочная камера. К плюсам твердотопливных котлов относят и то, что только от владельца зависит, какой будет зима для его дома: тёплой или холодной, ведь он сам занимается подготовкой топлива.

Комбинированные агрегаты

В некоторых регионах часто случается такая проблема, как отсутствие газа или электричества. Но это не значит, что жители дома обречены на холод, ведь в продаже есть комбинированные котлы, которые могут работать не одном, а на двух видах топлива. Чаще всего встречаются модели, способны работать на газе и твёрдом топливе. Это обеспечивает надёжность и автономность отопительной системы. Каждый такой прибор оснащен двумя камерами сгорания. Переключиться с одного вида топлива на другой можно путём смены горелок.

Не лишены комбинированные котлы отопления и недостатков. Так, например, стоят они дороже, чем газовое или твёрдотопливное оборудование отдельно. КПД таких агрегатов редко превышает 90%. Для установки прибора нужно выделить отдельное помещение, обустроить дымоход.

Нельзя однозначно ответить на вопрос, какой котёл отопления выбрать. Каждый имеет свои преимущества и недостатки. При выборе следует ориентироваться на такие параметры, как площадь дома, теплопотери, вид теплоносителя, доступность того или другого вила топлива.

Мощный, надёжный агрегат обеспечит бесперебойное и эффективное функционирование системы отопления в частном доме.

Расчёт теплопотерь

В процессе планировки системы отопления необходимо рассчитать теплопотери каждого помещения и дома целиком. Чтобы правильно провести расчёты, нужно знать такие данные:

• конструкция и толщина стен;
• тепловое сопротивление материалов;
• средняя температура самого холодного месяца и средняя температура зимы.

Основной критерий, необходимый для расчёта теплопотерь – тепловое сопротивление материалов. Его можно получить из специальных сборников и таблиц. Этот параметр нужно умножить на толщину материала (в метрах), получим теплопроводность каждого из слоёв стены, которую умножаем на температурный градиент и на площадь комнаты.

Что такое теплопотеря дома? Формулы для вычисления мощности отопительной системы для частного дома. Какие критерии нужно учитывать при расчёте теплопотерь?

Монтаж системы отопления своими руками

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

• сталь;
• медь;
• нержавеющая сталь;
• полипропилен;
• полиэтилен;
• металлопластик.

Медные и стальные изделия прочные и долговечные. Они отлично подходят для обустройства системы отопления в многоэтажных загородных коттеджах и частных домах. Единственный недостаток – высокая стоимость. Самые доступные по цене полипропиленовые трубы , однако, выполнить самостоятельно весь комплекс работ довольно затруднительно.

Наиболее подходящие варианты для обустройства трубопровода отопительной системы: металлопластиковые или полиэтиленовые изделия. Используются такие трубы в системах с разными видами теплоносителя, а также для укладки водяных «тёплых полов». Изделия отличаются отменными техническими характеристиками, стоят дешевле, чем металлически, да и работать с ними проще и удобнее благодаря малому весу. Металлопластиковые и полиэтиленовые трубы надёжные, прочные, безопасные, имеют длительный срок эксплуатации.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

• Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
• Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
• Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
• Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

При выборе радиаторов отопления отдавайте предпочтение тем, которые больше всего нравятся и устраивают по цене. Современные модели достаточно эффективны, чтобы обеспечить тепло и комфорт в частном доме.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.
