Система выравнивания лаг пола. Регулируемые полы из фанеры. Регулируемые лаги на металлических шпильках

Желающие выровнять пол под укладку покрытия не слишком были избалованы обилием вариантов устройства стяжки. Тем, кто хотел сэкономить на материалах, приходилось немало потрудиться с подкладкой щепы или подсыпкой песка под лаги или выжидать целый месяц, пока отвердеет цемент. Тем, кто не стремился сокращать расходы, нужно было выложить внушительную сумму за полимерную нивелирующую смесь. Альтернативой устаревшим и дорогостоящим технологиям стали регулируемые полы. Сооружение их позволяет и деньги экономить, и продолжительность ремонта сокращать, да еще и выполнять работу собственноручно.

Стоит ли вообще делать регулируемые полы?

В списке преимуществ выравнивающих систем с регулировкой значатся все приоритеты, свойственные легким сухим стяжкам, устраиваемым по лагам или по точечным опорам с настилом из ДСП или ОСБ-панелей, фанеры, плит ГВЛ. Отличная вентиляция, минимальный вес, возможность проложить инженерные сети и т.д. Принцип их работы и сооружения аналогичен, разница лишь в использовании специальных винтовых приспособлений. Именно они облегчают и ускоряют трудоемкий процесс выставления элементов конструкции по горизонтали, отнимающий немало сил и времени у исполнителей.

Регулирующие устройства состоят из пластиковых болтов-опор с внешней резьбой и внутренней конусообразной полостью и дюбель-гвоздей. Пластиковые болты вводятся в высверленные в лагах или в плитах отверстия. После укладки элементов сухой стяжки вместе с болтами на положенное им место производится крепление выравнивающей конструкции к базовому полу. Для этого во внутреннюю полость болта вводят дюбель-гвоздь и забивают его добойником.

Крепление дюбель-гвоздями производится, если выравнивающую конструкцию устанавливают на бетонное основание. К деревянным перекрытиям крепят оцинкованными саморезами.

Регулирующие приспособления одновременно выполняют три функции:

• служат надежными опорами для системы лаг или для листов фанеры;
• работают направляющими для установки крепежа, соединяющего черновой пол с базовым основанием;
• и главное – помогают в кратчайший срок скорректировать в горизонтальной плоскости положение чернового настила путем элементарного поворота винтов.

Технология сооружения настолько проста, что регулируемые полы своими руками сможет соорудить домашний мастер, не имеющий никакого отношения к строительным специальностям. Даже сделать собственноручную регулируемую сухую стяжку можно по типу заводских систем. Затруднения могут возникнуть с приобретением болта-опоры из сверхпрочного полимера класса АБС. Однако ряд производителей предлагает выравнивающие конструкции только с металлическим болтом-шпилькой, по внешней резьбе которого вниз/вверх перемещаются лаги или плиты.

Упрощенная конструкция болтов для регулируемых полов состоит из металлических стержней с наружной резьбой. Внизу они оснащаются элементами для крепления к базовому полу, в верхней части приспособлением для регулировки и фиксации в необходимом положении лаги либо фанеры. Есть еще вариант с металлическими П-образными деталями, крепящимися к полу и к лагам шурупами, но возни с ними намного больше и регулировка выполняется по несколько иной схеме.

Две технологии сооружения регулируемых полов

Как упоминалось выше, опорными болтами-втулками оснащаются либо лаги, либо плиты. Выбор выравнивающей системы с регулируемыми лагами или плитами определяет запланированная высота чернового пола:

• Если есть возможность или необходимость поднять пол на высоту более 5 см, владельцу следует обратить внимание на конструкции с лагами;
• Если нежелательно сильно сокращать пространство, и приподнять поверхность планируется на расстояние 3-5 см, подойдет система выравнивания с регулируемыми плитами.

В обоих случаях применяются аналогичные регулируемые опоры для создания ровной поверхности пола. Только опоры-болты и анкера для лагов длинней, так как им предстоит «пройти» и держать на себе еще и брус. Разница есть в схеме расположения отверстий под винтовые устройства и в способах устройства сухой стяжки.

Общие правила подготовки

Для выбора типа регулируемой конструкции определим высоту, на уровне которой должен будет закрепиться черновой настил. Ориентируемся на уровень пола в комнате с уложенным ранее покрытием, толщину которого нужно будет вычесть при расчетах. Учтем высоту и расположение подпольных коммуникаций, если имеются таковые, и высоту нижней плоскости дверей. В соответствии с разницей между реальным и планируемым уровнем поверхности пола выбираем вариант регулируемой системы.

Затем нужно будет обмерить обустраиваемое помещение и вычертить план. Имея в руках несложный чертеж, проще рассчитать количество материала и метиз для крепления, легче определить оптимальную схему расположения целых и нарезанных элементов.

Независимо от типа выравнивающей конструкции по периметру помещения необходимо оставить вентиляционный зазор минимум 1 см. Аналогичный зазор должен быть между соседними плитами и между вставками, используемыми для обустройства незакрытых целыми листами участков.

На чертеже «раскладываем» имеющиеся в заводской комплектации или в свободной продаже плиты с заданными размерами. Ведь застилаться они будут в обоих случаях. Определяем шаг сверления отверстий, зависящий от выбранного для финишной укладки покрытия. Для формирования идеальной сухой стяжки под напольную плитку или линолеум между осями отверстий должно быть не более 30 см. Максимальное расстояние между центрами винтовых устройств 50 см при проведении выравнивания с помощью плит. При выравнивании лагами 45 см.

Если предполагается установка конструкции с регулируемыми лагами с последующей укладкой дощатых половиц, нет необходимости прибивать к выровненным лагам фанеру. Крепить доску можно будет сразу к брусу, о чем не стоит забывать при определении уровня чернового пола.

Сооружение пола с регулируемыми лагами

Есть обязательные правила разметки точек сверления в брусе под пластиковые втулки-опоры:

• для бурения первого от торца лаги отверстия необходимо отступить 10 см;
• оставшееся за вычетом 10 см с обоих концов расстояние нужно делить на равные отрезки;
• между стенами, торцами и боковой плоскостью первой лаги должно быть расстояние в 1 см для вентиляции;
• лаги устанавливают на равном расстоянии согласно выбранному шагу;
• рядовые лаги располагают так, чтобы край каждого из листов фанеры опирался на брус. Не забывайте, что между плитами нужно оставить сантиметровый зазор.

Монтаж и крепление конструкции лаг выполняется в соответствии с алгоритмом, предложенным разработчиками систем сухого выравнивания:

• В намеченных на брусе точках формируются перьевым сверлом отверстия под втулки-опоры, которые затем нужно туда вставить и прикрутить шурупами. Заподлицо с плоскостью бруса утапливаем только крайние болты, с помощью которых будет осуществляться регулировка.
• Лагу с втулками кладем на запланированное место и через внутренние полости втулок намечаем на базовом основании точки для дюбель-гвоздей.
• Убираем лагу, бурим перфоратором в бетоне отверстия глубиной 4-5 см по данным точкам.
• Возвращаем лагу на ее законное место, вкладываем в болты-втулки крепеж.
• Забиваем добойником только крайние дюбель-гвозди. Бьем не «до упора», окончательную забивку выполним после выравнивания. Рядовые дюбель-гвозди не фиксируют вообще до тех пор, пока лага не будет точно выставлена и отрегулирована по горизонтали.
• Шестигранником производим корректировку положения посредством вращения двух крайних болтов. Контролируем действия уровнемером.
• Нашли идеальное положение? Окончательно фиксируем крайние дюбель-гвозди. Завинчиваем до упора в базовый пол рядовые пластиковые опоры и добойником забиваем все вставленные в болты-опоры элементы крепления.
• Все выступающие над поверхностью лаг излишки аккуратно срубаем стамеской заподлицо с верхней плоскостью бруса.

Аналогично устанавливаем каждый элемент полов, сооружаемых по регулируемым лагам. После чего прибиваем или привинчиваем саморезами к брусу фанеру в один слой, если мощность листа равна 18 мм и больше, в два слоя, если у нас листы с толщиной меньше 12 мм. Максимальный шаг крепления плит 15 см. Стыковые швы второго слоя фанеры не должны совпадать со стыковыми швами первого слоя.

Каждый раз после сверления отверстий в бетоне и в древесине пол и устройства регулировки необходимо обеспыливать, иначе готовый пол будет скрипеть.

Правила устройства регулируемой фанеры

Мастерам, выравнивающим пол с помощью регулируемых плит, следует придерживаться следующих рекомендаций:

• Оптимальное расстояние от края листа до центра крайней опоры-втулки 6 см, превышать указанный предел нельзя.
• После разметки положения крайних втулок плиту нужно разделить на равные, желательно квадратные сегменты. Максимальная длина стороны квадрата 50 см.
• Вставки следует оснастить как минимум 2я рядами винтовых опор независимо от расчетного шага.

Для сокращения и облегчения действий по разметке плиты укладываем пачкой. Первый сверху расчерченный лист фанеры сверлим перьевым сверлом насквозь так, чтобы на лежащей под ним плите остался след. По этим точкам и формируем во второй плите отверстия, и т.д.

Дальнейшие действия выполняем по аналогии с описанной выше технологической схемой. Разница лишь в том, что регулировать с помощью шестигранника придется не крайние два, а четыре болта.

Так как отметить точки крепления на базовом полу через довольно объемный лист фанеры не слишком просто, встаем на него ногами. Так мы зафиксируем фанеру и не дадим ей сдвинуться.

После забивки дюбель-гвоздей добойником прочность установки крепежа нужно проверить. Не внушающие доверия элементы надо демонтировать и заменить. Перед финишной укладкой напольного покрытия поверхность в обязательном порядке обеспыливаем. Не будет соринок и пылинок, регулируемый пол никогда не будет скрипеть.

При соблюдении правил устройства сухой стяжки выравнивание будет выполнено идеально и черновая основа прослужит положенные ей полвека. Лучше сохранятся перекрытия, влагу с которых будет регулярно удалять естественная вентиляция. И хозяин не облегчит собственный кошелек на весьма увесистую сумму, сэкономленную на услугах строителей.

Время чтения ≈ 5 минут

Изготовить регулируемые полы можно взамен бетонной стяжки. Главное, заранее узнать все особенности таких конструкций и их монтажа.

Если вы когда-нибудь проводили капитальный ремонт, то знаете, как непросто бывает выровнять уровень пола. Решением может стать монтаж регулируемого пола. Это доступная альтернатива стяжке из бетона, создание которой не потребует огромных усилий и не займет много времени.

Что такое регулируемый пол?

В прежнее время напольные покрытия укладывались на лаги и бетонную стяжку. Однако сегодня все больше строителей предпочитает регулируемые полы. Речь идет о черновом поле, выполненном в форме фанерного настила или лаг. Высоту поверхности можно контролировать, используя специальные блоки-стойки.

Суть конструкции состоит в использовании 18-миллиметровых фанерных листов или лаг из древесины. Опорой тем или другим служат стойки-болты, выполненные из износоустойчивого пластика. Поворачиваясь вокруг оси, болты изменяют высоту фанеры или лаг, давая возможность с точностью выравнивать черновые полы. После того, как конструкция будет выравнена, болты надежно закрепляют на основании с помощью дюбель-гвоздей.

Основание может быть: балочное (деревянное) или бетонное (со стяжкой, пустотное, монолитное). На лагах, как правило, располагают влагостойкую фанеру. Далее – любое напольное покрытие ( , паркетная доска, паркет и т.д.). Для того, чтобы лучше понять, что представляют собой регулируемые полы из фанеры или на лагах, вам стоит посмотреть фото и видео на нашем сайте.

Использовать конструкцию целесообразнее всего в следующих случаях:

• Необходимо выровнять напольное покрытие под чистовую отделку в минимальные сроки;
• Нужно поднять или выровнять полы на существенную высоту (бетонная стяжка потребует месяца на укладку. Регулируемый пол можно монтировать за пару суток);
• Необходимо оставить место для коммуникационных систем;
• Планируется создание многоуровневого пола;
• Необходимо выполнить новый пол в старой постройке при проведении капитального ремонта или создать его в новостройке.

Виды и особенности

Лаги

Если для создания чернового пола вы будете использовать регулируемые опоры и лаги, то конструкция сможет подняться не менее чем на 5 см. Такая высота позволит вам найти место как для дополнительной звуко- и теплоизоляции, так и для любых коммуникационных систем.

Собрать пол на регулируемых лагах своими руками можно без труда. Лаги имеют технологические отверстия, в которые необходимо будет вкрутить стойки-болты. Сами лаги устанавливаются на основание и закрепляются на нем при помощи длинных саморезов с предварительно забитыми в них дюбелями. После этого необходимо выровнять лаги по уровню, подкручивая болты-стойки. А затем настелить чистовое напольное покрытие.

Выбирайте регулируемые лаги для пола, и вы сможете построить долговечную и прочную конструкцию, даже если трудиться будете в одиночку.

Плиты

Если по каким-то причинам вас не утраивают регулируемые полы на лагах, вы можете создать конструкцию из плит. Поверхность поднимется на 3 см минимум.

ВАЖНО! В случае с регулируемыми фанерами пустот будет достаточно для различных проводов, не хватит для крупных коммуникаций.

В роли плит выступает несколько фанерных листов. В нижнем из них выполняются технические отверстия для втулки с внутренней резьбой. Ножки-болты с одной стороны закрепляются на основании пола на саморезы, с другой - вкручиваются во втулку. Для выравнивания поверхности необходимо вращать болты.

Аргументы «против»

У регулируемых полов есть несколько недостатков, о которых следует знать, перед тем, как принять решение о монтаже:

• Пол начнет скрипеть. Даже если каждый анкер и каждый винтик системы будет высококлассным, этой проблемы избежать непросто. Справиться с ней поможет только грамотный подход: при монтаже избавьтесь от всей пыли и грязи, остающейся после забивания дюбелей и высверливания отверстий. Перед тем, как уложить второй слой, хорошенько очистите первый. Каждый гвоздь должен быть забит по максимуму. К сожалению, древесина в любом случае будет деформироваться от тяжести или влажности в помещениях. Скрипеть такой пол начнет непременно;
• Подняв пол на большую высоту, вы будете слышать в дальнейшем дополнительные звуки. К примеру, женские каблуки будут слышаться как удары по барабану. Необходима дополнительная звукоизоляция.

Аргументы «за»

Список преимуществ более продолжительный:

• Легкость монтажа. Установить конструкцию можно своими руками в течение суток;
• Регулируемый пол обладает долговечностью и надежностью;
• Конструкция позволяет осуществить дополнительную звукоизоляцию помещений снаружи;
• Все коммуникации могут быть безопасно и надёжно скрыты от посторонних глаз в одном месте;
• Выставить горизонтальный уровень поверхности пола можно наиболее точно;
• Система создается из экологически чистых материалов;
• Даже если пол не соответствует на 15 см исправить ситуацию можно в краткие сроки.

Выбор материалов

Мы уже сказали о том, что регулируемый пол создается в два этапа:

• Монтаж лаг с подвижными опорами;
• Обустройство настила.

Какие листы выбрать? Это зависит от того, каким будет лицевое покрытие. Если вы хотите настелить паркет или уложить ламинированные панели, воспользуйтесь влагостойкой фанерой. Если плитка или линолеум, выбирайте влагостойкие гипсокартонные листы.

Для деревянного пола специалисты советуют взять шпунтованную и гладкую доски. Опоры могут быть разные, но их отличие друг от друга заключается лишь в способе регулировки высоты настила – полы на уголках или на шпильках.

Благодаря регулируемым лагам можно сделать идеально ровный пол Регулируемые лаги дают возможность обойтись без таких трудоёмких процессов, как бетонная стяжка или наливной пол. Тем более что даже эти технологии не всегда дают результат в виде идеально ровного пола. Покрытие на лагах, которые можно регулировать с помощью болтов-стоек, имеет множество преимуществ и является оптимальным под чистовое покрытие пола.

Достоинства метода: регулируемые полы на лагах

Состоит такой пол из лаг, то есть брусьев и настила, сделанного из фанерных листов и досок. Единственным минусом является то, что приобрести готовые регулируемые лаги трудно – их придётся возводить из купленных материалов. Но это не составляет особого труда. Ведь они представляют собой брус, просверленный на равных расстояниях со вставленными втулками и опорами из полимерных материалов. Вместо пластмассовых втулок и опор можно поставить шпильки из металла.

Регулируемые лаги дают возможность в любое время поднять или опустить пол

Правильно выполненная конструкция обладает следующими преимуществами:

• Пол может быть приподнят до 15 см и больше;
• Процесс отличается достаточной простотой и скоростью – 1-2 дня;
• Регулируемые лаги позволяют избежать затратного и долгого «мокрого» процесса стяжки;
• С помощью этого метода достигается высокая эффективность выравнивания;
• Возможность применять технологию в домах, где слабые деревянные перекрытия;
• Помимо ровной поверхности пола улучшается теплоизоляция и звукопоглощение;
• Пространство подполья можно использовать под различные коммуникации.

Большое значение имеет то, что при этом не надо использовать грязные технологии, а провести монтаж можно своими собственными руками.

Как сделать регулируемые полы из фанеры

Фанера представляет собой плиту, спрессованную из нескольких слоёв древесного материала – шпона, а не их древесной стружки. Поэтому она достаточно прочная, несмотря на небольшой вес. Полы из фанеры экологичны, удобны в использовании и при проведении работ. Из такого материала можно сделать как черновой, так и чистовой тип пола.

Регулируемые полы из фанеры можно устанавливать даже на неровной поверхности

Установка регулируемого пола из фанеры имеет свои плюсы:

• Экономичность вложений и быстрота процесса;
• Высокие теплоизоляционные качества;
• Если выбран влагостойкий материал, устойчивость к влажности;
• Низкое истирание, продолжительная служба.

Когда грунт имеет значительные изъяны, имеет смысл сделать настил на ножках, используя деревянные брусья.

Вначале подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – плёнкой или рулонным рубероидом. Устанавливаются лаги из деревянного бруса с учётом нулевого уровня – его линия должна проходить в точном соответствии с поверхностью лаг.

Брус укладывается у противоположных стен – положение контролируется с использованием дощечек-подкладок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, промежуточные брусья укладываются с интервалами 40 мм.

Фанерные панели подгоняются и размещаются на опоры. Для крепежа может использоваться болт или саморез с его полным погружением в материал.

Следует иметь в виду, что для укладки всей системы потребуется фанерный лист в 2 см толщиной. В конце производится шлифовка поверхности.

Конструкцию на регулируемых лагах можно сделать своими руками. Монтаж будет состоять в установке балок и прикреплении к ним первичного, чернового настила под основание. Настил делается из различных материалов, которые, однако, должны обладать такими качествами, как влагостойкость и прочность.

Перед настилом регулируемых полов на лагах рекомендуется посмотреть обучающее видео

Обычно используется специальный, влагостойкий вид фанеры, плиты ДНТ или гипсокартон:

• Если выбрана фанера, сверху можно сделать чистовое покрытие из паркета, ламината или линолеума.
• Под плитку больше подойдёт ЦСП или гипсокартон с устойчивостью к влаге.
• Если финишное покрытие предполагает дерево, то лучше использовать строганные доски с пазами и шипами для удобства и надёжности укладки.

Технология лаг позволяет существенно поднять уровень пола. Этот аспект особенно важен, когда в доме плохая звукоизоляция либо требуется проложить инженерные коммуникации. Однако, кроме лаг, можно использовать плиты. Их лучше применять, чтобы быстро выровнять пол либо проложить теплоизоляционный слой. Плиты позволяют поднять пол лишь на 3 см.

Чтобы в дальнейшем избежать скрипа, на перекрытиях не должно оставаться пыли и мусора, поэтому имеет смысл для очищения применять пылесос. Каждая стойка должна быть установлена прочно и не шататься, а все деревянные и регулировочные элементы надёжно фиксируются и прикрепляются друг к другу.

При самостоятельной работе следует придерживаться всех основных технологических правил и учитывать особенности каждого помещения.

Выбор крепёжных деталей: анкер для регулируемого пола

Регулируемые полы можно возвести на металлических шпильках либо применить специальный латунный анкер.

Особенно подойдёт такой метод при ограниченном бюджете, ведь болты могут сделать проведение работ более удобным и простым, но они имеют достаточно высокую стоимость.

Анкера для регулируемого пола могут отличаться по диаметру и длине

Забивные анкеры и шпильки более доступны по цене и вполне подходят для установки регулируемого пола. Для одного звена регулировки понадобится анкер – цанга, шпилька из металла, а также две крупные гайки и шайбы.

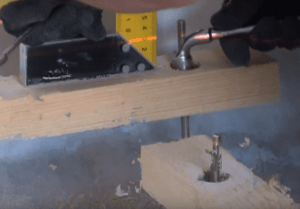

Диаметр шпилек, при этом, должен быть не менее 8 мм:

• В этом случае для лаг применяется брус размером 45х45 мм. Он должен быть хорошо просушенным, предварительно его обрабатывают антисептическим средством.
• Брусья нужного размера размещают так, чтобы зазор у стен составлял не менее 5 см, интервалы между ними должны быть до 40 см.
• На брусьях делают отметки для размещения шпилек – первая располагается в 10 см от конца лаги.
• После того, как сделаны отверстия для шпилек и гаек, устанавливаются крепёжные детали. Также просверливается углубление в полу для монтажа анкера. Это делается через брусок и не нужно размечать пол.
• Анкеры вставляются в отверстия и заворачивают шпильку. Для надёжности на шпильку наворачивается две гайки. Таким образом, она может свободно вращаться. Анкер также закрепляется гайкой.
• После этого на шпильки одеваются гайки, шайбы и сам брусок.

Регулировка выравнивания начинается с крайних шпилек.

Пол на регулируемых лагах (видео)

Конечно, сделать крепёж с помощью стандартного набора таких элементов, как клиновый анкер, гораздо проще, но при определённых обстоятельствах, шпильки и забивные анкеры вполне их заменят. Эти крепёжные детали продаются в любом магазине стройматериалов, и приобрести их не составит труда. А если сделать конструкцию по всем правилам, такой пол может прослужить очень долго.

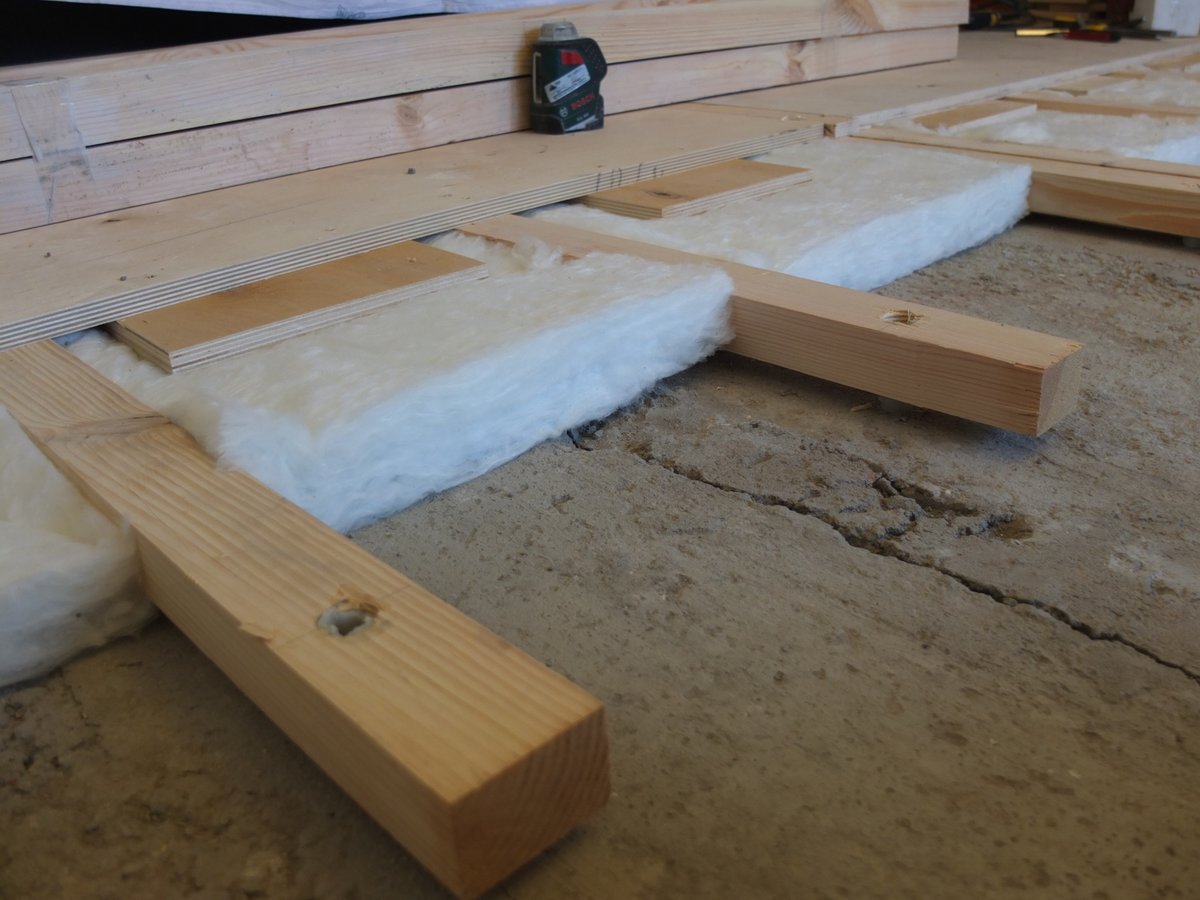

Устройство деревянного пола по лагам на бетонном основании – распространенный способ создания теплой, хорошо вентилируемой конструкции, которая может служить чистовым покрытием при использовании шпунтованных досок или быть отличной основой для финишного облицовочного материала. На стадии изготовления такого пола, встает вопрос: каким образом лучше всего произвести крепление лаг к бетонному полу? Об этом и пойдет речь в сегодняшнем материале.

Не смотря на то, что преимущества создания настила с жестко закрепленными к основанию лагами очевидны, существуют противники этого способа, которые утверждают, что таким образом можно повредить целостность и нарушить звукоизоляцию помещения за счет образования акустических мостиков в местах установки крепежей.

Если стяжка при сверлении разрушается, то это говорит о ее плохом качестве и должно послужить сигналом к тому, чтобы демонтировать её полностью и залить новую. Качественно изготовленная стяжка не меняет своей целостности при сверлении в ней отверстий при помощи дрели.

По поводу звукоизоляции: жесткая конструкция передает звуковые волны, но если учесть, что между лагами прокладывается утеплительный материал, который гасит звук, то это утверждение можно считать спорным. К тому же бетон намного плотнее древесины, а потому звук, который передается через акустический мостик на бетонное основание до соседей снизу не дойдет.

Один из нюансов деревянного настила по лагам – возможность образования скрипа, который становится слышен даже соседям снизу. Это происходит при смещении элементов конструкции (брусьев, лаг и крепежей) относительно друг друга. При жесткой фиксации лаг к бетонному основанию, этих неприятностей удается избежать.

Важно! Если лаги не закреплены жестко, а их влажность, заявленная продавцом, не соответствует действительности, то в скором времени из-за процесса коробления древесины, конструкция пола начнет деформироваться и смещаться.

Сторонники отказа от жесткого крепления лаг предпочитают конструкции плавающего пола, когда настил не зафиксирован к несущим конструкциям. В этом случае необходимо очень тщательно подойти к выбору материала лаг. Устойчивости плавающей конструкции придаст особое крепление брусьев между собой – в виде решетки, в пустоты которой укладывается утеплительный материал.

1. Процесс создания качественного настила по лагам зависит от правильно подобранного материала. Наиболее предпочтительна древесина хвойных пород, так как она лучше противостоит влаге, содержит в своем составе природные антисептики, а потому устойчива к образованию грибка, а также относится к прочным сортам древесины.
2. Влажность бруса должна быть не выше 18%. Перед укладкой брус должен пройти период акклиматизации в течение нескольких дней и привыкнуть к микроклиматическим условиям в помещении, где он будет использован. Если в течение этих дней некоторые лаги начнут проявлять признаки коробления, то их забраковывают и не используют в конструкции пола.
3. Перед укладкой лаги обрабатывают антисептиком и антипиреном. Сделать это лучше до монтажа, потому что так удобнее обработать изделия целиком.
4. Важно уделить внимание выбору направления укладки лаг относительно солнечных лучей – брусья укладывают поперек, чтобы обеспечить их равномерный прогрев. Там, где важна прочность настила (в помещения с большой проходимостью) лаги кладут поперек движению.
5. Расстояние между лагами выбирается в соответствии с толщиной чернового настила. Чем она больше, тем расстояние между лагами больше (40 – 50 см). Расстояние от стены до бруса должно составлять 2 – 3 см.

Материалы и инструменты

Работа по укладке пола на лагах не требует наличия специализированного оборудования и инструментов. Приготовить потребуется:

1. Перфораторную дрель.
2. Отвертки или шуруповерт, молоток.
3. Измерительные инструменты – рулетку, уровень, карандаш.
4. Крепежи, в зависимости от способа крепления.
5. Обработку древесины в ходе работ производят при помощи рубанка, ножовки или циркулярной пилы.

Потребуется приобрести гидроизоляционный материал с учетом выполнения нахлеста на стены по периметру помещения не ниже чем на 15 – 20 см.

1. Не стоит принимать близко к сердцу уверения продавцов пиломатериалов о том, что чем дороже и выше сорт древесины, тем надежнее и долговечнее будут лаги, из нее изготовленные. Для устройства настила можно вполне обойтись елью, пихтой или сосной.
2. Можно смело приобретать древесину сорта В и ВС с условием, что ее влажность не превышает 18%. На внешние незначительные дефекты и оттенок материала можно не обращать внимания.
3. Главное условие – отсутствие на поверхности древесины следов жизнедеятельности насекомых-вредителей (короед) и плесени – даже минимальное ее количество должно быть сигналом к отказу от приобретения древесины из этой партии.
4. Выбор сечения бруса происходит в соответствии с выбранной толщиной настила и предстоящими нагрузками.

Способы крепления

Существует несколько наиболее распространенных способа крепления лаг по бетону. Каждый из них имеет свои особенности.

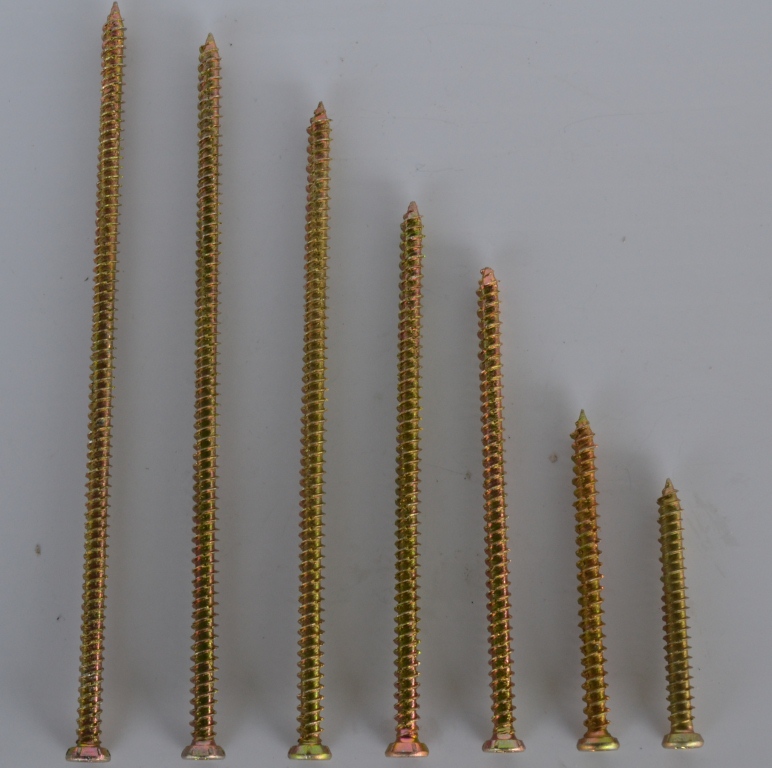

Крепление лаг с помощью саморезов

Такой способ фиксации лаг хоть и является самым простым, но подходит не в каждом случае. Процесс простой:

1. В бетонном основании высверливают отверстие под пластиковый дюбель.
2. В деревянном элементе также высверливают отверстие под саморез.
3. Дюбель помещают в бетонное отверстие, забивая молотком, и фиксируют лагу, погружая шляпку самореза в тело древесины на несколько миллиметров.

Шаг, который принимается при креплении лаг таким способом, составляет не менее 50 см.

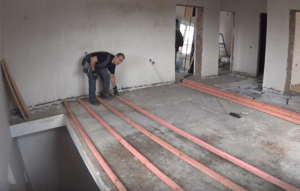

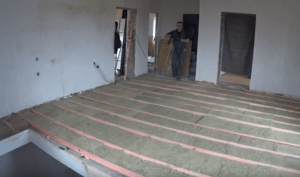

Таблица 1. Монтаж деревянного пола с креплением лаг на саморезы

Иллюстрация	Описание
	Явные дефекты на бетонной поверхности заделывают при помощи раствора или монтажной пены.
	Бетонное основание обеспыливают и удаляют сего поверхности мусор при помощи пылесоса.
	Пол грунтуют раствором с антисептическими добавками.
	Лаги заранее обрабатывают антисептиками и антипиренами.
	Укладывают лаги с шагом от 50 см.
	Под лагу укладывают пластиковые клинья и с их помощью выставляют элемент на нужную высоту.
	Высоту расположения лаг контролируют при помощи строительного уголка или рулетки и лазерного уровня.
	Высверливают отверстие под саморез.
	Вкручивают саморез.
	Клинья необходимо зафиксировать в заданном положении при помощи монтажной пены.
	Настилают слой пароизоляции.
	Фиксируют ОСП плиты.

Крепление лаг с помощью анкерных болтов

Фиксация лаг при помощи анкеров относится к долговечному и надежному способу. Дополнительная жесткость конструкции обеспечивается за счет притягивания брус к поверхности основания.

Анкер – это более мощный крепеж, нежели дюбель, он способен выдерживать высокие нагрузки. При устройстве такого пола можно быть спокойным в его надежной фиксации к бетонному основанию. По технологии проведения работ крепление бруса на анкера схоже с фиксацией на саморезы. Предварительно в основании и лагах высверливают отверстия необходимого диаметра. В древесине выполняют отверстие таким образом, чтобы можно было спрятать шляпку болта.

Количество крепежей рассчитывают с учетом того, что для фиксации одного бруса потребуется в среднем 4 анкера. Болт в запорный элемент, вставленный в отверстие в бетоне, осуществляют сквозь древесину. Длина анкерных болтов варьируется от 45 до 200 мм. При ее выборе к толщине бруса прибавляют 6 см на заглубление в бетон. Рекомендованный диаметр анкерного болта составляет 10 мм.

Популярность анкерного крепления обусловлена более жесткой фиксацией деревянной конструкции. С помощью этого крепежа можно рассчитывать на сдерживание древесины перед процессом деформации, если она не была достаточно просушена.

Таблица 2. Установка анкерного крепления

Иллюстрация	Описание
	После того как анкера забиты в бетонное основание, с помощью ключа на 13 потребуется протянуть каждую гайку анкера, чтобы закрепить его надежнее. При этом не следует прилагать слишком много усилий, чтобы не сорвать резьбу.
	После этого на каждый анкер навинчивают нижнюю гайку и устанавливают шайбу, на которые будет уложена сама лага. Гайку устанавливают обратной стороной и вкручивают, ориентируясь по разметке на стене.
	Сверху накидывают шайбу.
	В лагах высверливают отверстие под шляпку анкера и под его тело, учитывая шаг расстановки анкеров.
	Лаги наживляют на анкера.
	Вкручивают верхнюю фиксирующую шляпку анкера.
	Гайку подтягивают в соответствии со значением уровня.
	Излишки крепежного элемента срезают при помощи болгарки.
	В пространство между лагами прокладывают утеплитель.
	К лагам фиксируют листы фанеры.

Крепление лаг с помощью уголков

Если высота лаг превышает 10 см, то для их крепления применяют металлические уголки. К бетонному основанию полку уголка закрепляют при помощи дюбель-гвоздей, а к лаге – на саморезы. В данном случае уголок применяется для фиксации положения деревянного элемента, а нагрузка распределяется на прокладки.

Таблица 3. Монтаж лаг

Иллюстрация	Описание
	Перед тем как прикрепить уголок к лаге, высверливают отверстие под саморез. Для прочности соединения саморез погружают в древесину под углом.
	В бетонном полу высверливают отверстие под дюбель.
	Дюбель погружают в отверстие и вкручивают саморез.
	Под лаги вводят брус, который позволит зафиксировать лаги на необходимой высоте и обеспечить вентиляцию конструкции.
	Бруски также фиксируют при помощи уголков к полу.
	Деревянный настил выполняют из шпунтованной доски.
	Для фиксации доски под углом высверливают отверстие под саморез.
	Доску фиксируют при помощи самореза, погруженного в паз под углом в 45 градусов.

Регулируемые лаги

Регулируемая система лаг является наиболее простым способом устройства ровного дощатого настила в помещении с бетонным основанием, имеющим существенный перепад высоты. Анкера в такой конструкции заменены пластиковыми стойками, которые крепятся к бетону при помощи дюбелей. Удобство использования пластиковых стоек заключается в том, что отрегулировать их высоту и уровень расположения лаг можно при помощи специальных вращающихся болтов. Излишки стоек, выступающих над поверхностью лаг после регулировки, обрезают.

Современные производители предлагают универсальные стойки, которые позволяют изготавливать идеально ровное дощатое покрытие в помещении с большим перепадом высот в независимости от сечения балок. Монтаж происходит следующим образом. Опоры устанавливают на бетонное основание.

Укладывают лаги и, ориентируясь на уровень, выставляют горизонтальную плоскость, регулируя расположение балок при помощи специального механизма стоек.

Универсальные стойки оснащены системой автоматической коррекции угла наклона до 5%.

Регулируемые опоры для лаг – один из самых простых способов выравнивания чернового пола. Благодаря данной технологии можно избежать «мокрых» работ, сопряженных с заливкой стяжки. Это позволяет укладывать финишное покрытие на черновой пол сразу же после монтажа деревянной обрешетки из лаг и древесно-стружечных плит. В статье будут рассмотрены основные виды опор, подходящих для регулировки высоты напольных балок, а также особенности их применения.

Конструктивные особенности регулируемых лаг

Для выравнивания чернового пола не так давно стали использовать не только стяжки, но и лаги на регулируемых опорах. Каков принцип работы данной конструкции? К базовому материалу прикрепляются анкерные приспособления с винтовым механизмом, которые могут регулироваться по высоте. После этого напольные балки выставляются так, чтобы достичь максимальной горизонтальности деревянной обрешетки.

В процессе выравнивания полов могут использоваться различные по типу конструкции и материалу опоры. Крепиться они могут к таким видам оснований:

• деревянные балки;
• бетонные плиты;
• цементные стяжки;
• монолит из железобетона.

Установка подобных систем своими руками нежелательна, поскольку она подразумевает точную юстировку балок по высоте. Подобного эффекта можно достичь только с помощью профессиональных приборов. Неровность пола приводит к нарушению геометрии финишного покрытия, что чревато его деформацией.

Преимущества регулируемых полов

По сравнению с другими способами выравнивания полов, лаги, которые можно варьировать по высоте, имеют ряд преимуществ, а именно:

• Данная технология исключает необходимость проведения «мокрых» техпроцессов, связанных с заливкой самонивелиров и цементно-песчаных стяжек;
• Деревянные конструкции весят меньше в сравнении с бетонными стяжками, поэтому могут устанавливаться на основаниях с невысокой несущей способностью;
• После подготовки полов по данной технологии на черновое основание можно положить практически любой вид финишного покрытия;
• Пространство под лагами, образованное с помощью винтовых анкеров, обеспечивает достаточную вентиляцию пола, что препятствует скоплению конденсата;
• Установка регулируемых опор своими руками совершается в течение всего нескольких дней. В то время как любая цементная стяжка сохнет не менее 3 недель;
• Пространство под полом можно использовать для прокладки необходимых коммуникаций;
• В процессе выравнивания полов уровень основания можно поднять на 15-20 см при необходимости;
• Укладку финишных материалов можно осуществлять без монтажа каких-либо дополнительных подложек;
• Воздушная прослойка под лагами обеспечивает дополнительную тепло- и гидроизоляцию основания.

Виды регулируемых конструкций

При обустройстве пола своими руками можно использовать несколько различных конструкций с регулируемыми лагами. Каждая из них имеет свои преимущества и недостатки. К числу самых востребованных «домкратных» систем можно отнести:

1. Комплект из пластиковых стоек с резьбой и крепежных элементов для бетона. В данном случае в балках своими руками нарезается резьба, в которую вставляются полые стойки. При необходимости их можно вкрутить на желаемую глубину;
2. Комплект из крепежа к бетону и пластмассовых втулок. В отличие от предыдущей конструкции в сквозные отверстия в балках монтируются готовые втулки с внутренней, а не внешней резьбой, которые дополнительно закрепляются саморезами;
3. Комплект из лаг, втулок и болтов-стоек. В этой системе для выравнивания полов болты имеют сквозные конусовидные отверстия, в которые вставляются саморезы или другие элементы крепежа для надежного соединения с бетоном.

Чтобы купить качественный комплект, прежде всего, нужно проверить качество самих опор. Резьба на них должна быть гладкой без каких-либо повреждений. В противном случае не удастся выставить нужную высоту лаг, что чревато перекосами.

Пластиковые металлические опоры

Обустройство чернового пола с помощью «домкратных» систем предполагает использование специальных опор с резьбой. Условно их разделяют на две большие категории:

• Металлические. Изготавливаются из оцинкованной стали, поэтому практически не подвержены коррозии. Такие анкерные приспособления способны выдерживать очень большие нагрузки и потому используются при обустройстве помещений коммерческого назначения. Единственный, но существенный недостаток таких опор – «содействие» в разрушении бетонной основы. Металлические штифты со временем «впиваются» в основание, что приводит к его растрескиванию;
• Пластиковые. В отличие от металлических стоек менее прочные, однако совершенно не подвержены воздействию влаги. В случае установки стоек-болтов с небольшим шагом могут выдерживать нагрузки более чем в 300 кг на м 2 покрытия. Пластиковые опоры практически не создают нагрузки на бетонные перекрытия и потому не способствуют их разрушению.

Виды опор по типу конструкции

Какие виды стоек для выравнивания пола с помощью лаг лучше всего использовать? При обустройстве «домкратных» деревянных обрешеток могут использоваться различные типы анкерных приспособлений, а именно:

• Шпильки. В процессе отделки чернового пола к основанию крепятся шпильки с резьбой. На них закреплены две регулируемые «тарелки», между которыми располагается балка. Вращая нижнюю тарелку, можно отрегулировать балку по высоте, а верхняя – закрепляется для придания конструкции большей жесткости;
• Уголки. Металлические П-образные профили изначально закрепляются основанием вниз на бетонном перекрытии. Каждая из сторон уголка содержит два или три ряда сквозных отверстий, расположенных друг от друга с небольшим шагом. После выставления нужного уровня лаги закрепляются в уголках на нужной высоте;
• Стойки с автоматической регулировкой высоты. Пластиковые стойки с автоматическим регулированием имеют домкратный механизм. Благодаря им можно осуществить автоматическую коррекцию лаг по высоте с уклоном от 0 до 5 градусов.

Цены на профессиональные опоры

Производители предлагают массу различных по типу конструкции регулирующихся стоек. И не всегда понятно, в связи с чем формируется цена той или иной модели опор, когда визуально некоторые из них очень похожи. Чтобы купить действительно качественные анкерные приспособления, рассмотрим различия между продуктами бюджетной и профессиональной серии:

1. Бюджетные опоры. Цена винтовых анкеров данной серии варьируется в пределах от 1 до 3 долларов за штуку. Невысокая стоимость обусловлена не самым лучшим качеством материала, из которого изготовлены болты-стойки, а также их недолговечностью;
2. Профессиональные опоры. Визуально профессиональные винтовые стойки схожи с бюджетными, однако изготавливаются они из особого пластика. Он обладает термо- и морозоустойчивостью, а также большей прочностью. Некоторые из них оснащаются системой саморегулирования, благодаря чему процедура выравнивания полов занимает минимум времени. Цена профессиональных опор колеблется в пределах от 4 до 8 долларов за штуку.

Как сделать винтовые опоры?

Для обустройства полов с помощью регулируемых балок необязательно покупать дорогостоящие болты-стойки. Зная уже некоторые особенности системы, которые были рассмотрены выше, нетрудно будет сделать подобные приспособления и самостоятельно. Для сборки анкеров с регулировкой потребуются:

• гайки;
• металлические пластинки;
• шпильки;
• забивные анкера;
• шайбы.

Сборка винтовой опоры для выравнивания пола:

1. Первым делом необходимо закрепить металлическую пластину на шпильке с помощью мощного болта и подходящей по размеру гайки;
2. При помощи гайки в дальнейшем будет происходить регулировка балок по высоте;
3. После юстировки лаги закрепляют с помощью еще одной гайки;
4. Чтобы верхняя гайка не мешала в процессе укладки финишного покрытия, на деревянных балках делаются пазы для ее полной маскировки.
