Радиаторы отопления схема перемычка. Краткие сведения, как правильно подключить батарею отопления. Особенности монтажа отопительных радиаторов

Вы планируете поменять приборы отопления в собственном доме? Для этого пригодятся знания о видах разводки батарей, способах их присоединения и размещения. Согласитесь, ведь от правильности подобранной схемы подключения радиаторов отопления в конкретном доме или помещении напрямую зависит ее эффективность.

Правильное подключение батарей – очень важная задача, ведь оно способно обеспечить во всех комнатах комфортную температуру в любое время года. Хорошо, когда расход топлива минимальный, а в жилище тепло в самые холодные дни.

Мы поможем вам разобраться в том, что потребуется для максимально эффективной работы радиаторов. В статье вы найдете много полезной информации о способах подключения батарей и о их реализации без привлечения специалистов. Приведены схемы, а также видеоматериалы, которые помогут наглядно понять суть вопроса.

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображений

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

Для домов площадь которых 100 м 2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об . Его мощность зависит от площади отапливаемого помещения.Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.

В этой статье Вы узнаете:

Поехали...

При виде различных радиаторов разбегаются глаза...

Я Вам помогу быстро разобраться с видами и расскажу о способах подключения отдельных видов радиаторов.

Конвекторы и чугунные радиаторы мы рассматривать не будем...

О них Вы можете узнать из этой статьи:

Продолжаем...

На сегодняшний день самые популярные радиаторы - это секционные : Алюминиевые и биметаллические.

Алюминиевые радиаторы

Рабочее давление до 16 Bar.

Биметаллические радиаторы

Рабочее давление до 20-40 Bar.

В чем различие между алюминиевыми радиаторами и биметаллическими?

Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.

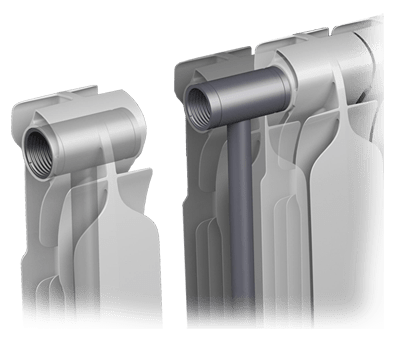

Так как в биметаллических радиаторах скрыт стальной , покрытый алюминиевой оболочкой.

Многие пишут в своих статьях, что больше 10 секций устанавливать нет смысла, я же говорю обратное. Смысл есть, теплоотдача от радиатора с большим количеством секций намного больше. Закон теплотехники.

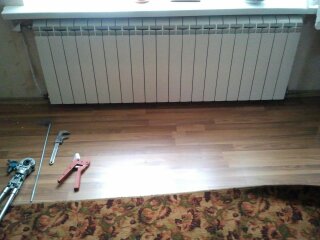

20 секционный радиатор. Пример из жизни! Греет прекрасно!

Если Вы решили поставить до 20 секций, то обратите внимание на крепежные элементы, четырех может быть недостаточно. Существуют в природе два вида креплений :

1. Угловой кронштейн

2. Штыревой кронштейн

Угловой кронштейн подходит для ровных отштукатуренных стен.

Штыревой кронштейн - для любых стен. Единственный недостаток в том, что штыревой кронштейн будет плохо держаться в пустотелом кирпиче.

Самый лучший угловой кронштейн тот, на котором стенка с креплением самая большая по площади. Такой угловой кронштейн лучше держит горизонтальное положение, не деформируясь на изгиб вниз.

Из штыревых кронштейнов лучше те, у которых толще диаметр штыря, и в пробке лучше распирающий. На данный момент мне нравится от фирмы "Omec".

Способы подключения радиаторов.

Рассмотрим различное множество подключений. Ниже рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубными системами и с двухтрубными системами.

Достоинства и недостатки каждой схемы.

1 место. Подключение по диагонали. Самый эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя. Недостаток в отсутствии возможности изменения количества секций радиатора.

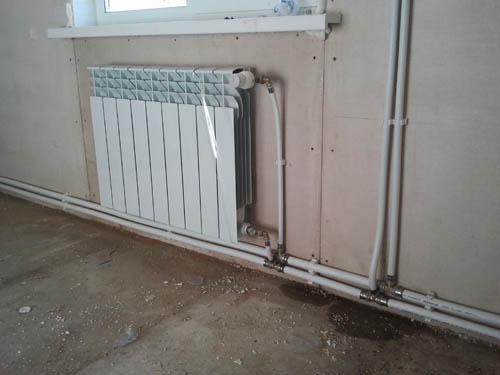

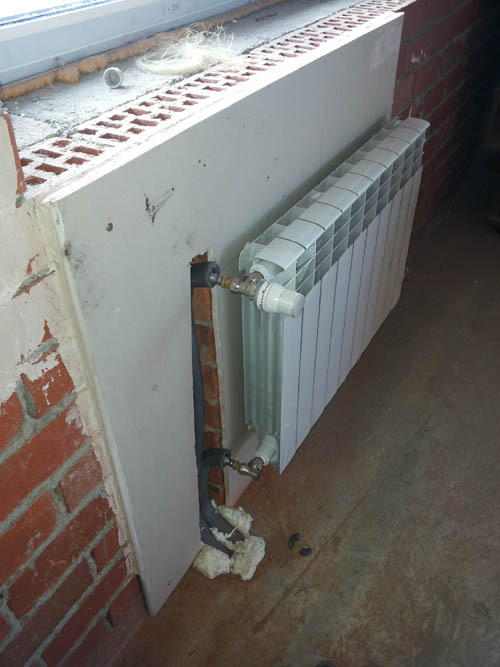

2. место. Боковое подключение. Не сильно проигрывает в плане КПД от диагонального подключения. Если стоит вопрос между вариантами 1 и 2, я выбираю боковое подключение. Так как если, по каким либо причинам, меня не устроит мощность , то можно добавить (или уменьшить) количество секций без переделок по узлам подключения.

3 место. Нижнее подключение. Тут много ходит мифов по данному подключению. И сейчас я скажу недостаток данного подключения.

Недостаток. Для частного дома. Когда вы начинаете заливать в систему незамерзающую жидкость, не перемешав капитально с долей дистиллированной воды, возникает прослойка по высоте (вода/незамерзайка). И, так как, незамерзающая жидкость тяжелее воды, то она находиться ниже обычной воды. Поэтому возникает слоеный пирог в радиаторе по массе в виде двух разных сред: воды и незамерзайки. Данный, не размешанный слоеный пирог препятствует внутри радиатора. Это явление похоже на то, как вы пытаетесь перемешать масло с водой и, естественно, из-за разной плотности, эти две среды (вода и масло) будут находиться друг на другом.

Входящая незамерзающая жидкость в радиаторе не может подниматься вверх и перемешиваться с водой, так как, идет по прямой. Смотри изображение:

Очень часто, я, лично, сталкивался с такой проблемой, что верхняя часть радиатора оставалась холодной. Даже остывшая на 100 градусов вода не станет тяжелее незамерзайки.

Устраняется данная проблема следующим образом.

Через кран Маевского нужно вылить всю верхнюю (легкую) воду. И, в самом конце, Вы увидите, когда пойдет незамерзайка специфичного для нее цвета (синий, розовый или зеленый).

Что касается плавного обогрева в радиаторе с таким подключением, то это полнейший бред. И не стоит заострять на этом внимание.

Подключение радиатора сверху вниз

Это лучшее что может быть для системы отопления. Уж поверьте моему опыту, как гидравлику и теплотехнику.

В нашей фирме, когда дело доходило до прокладки систем центрального отопления, мы использовали для обвязки только стальной трубопровод. И это не обсуждалось, так как закладываются .

Достоинство стального трубопровода для центрального отопления.

Для тех, кто не в курсе. Стальной трубопровод это обычная железная . Существует оцинкованная труба - это стальная (железная) , покрытая снаружи тонким слоем цинка. Цинк вреден для системы , то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже на цинке существуют отложения. Существуют химические промывки для удаления отложений.

Попробуйте найти пластиковый трубопровод с такими параметрами!

А в системах центрального отопления могут случаться такие коллапсы, как:

Поэтому для систем центрального отопления нужно ставить стальной трубопровод.

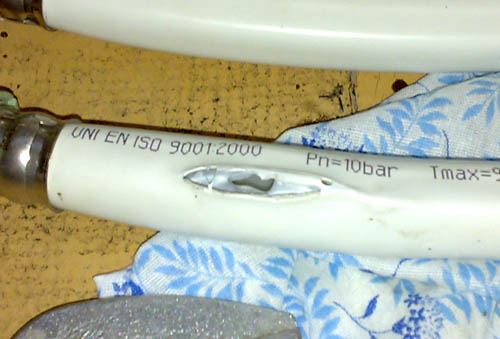

Пластик не любит температур уже выше 80 градусов. Полипропилен тем более. Кстати рекордсмен по стойкости к высоким температурам. Можно конечно выбрать медь, но с медью тоже случались проблемы. Медь может разрушаться от блуждающих токов в трубопроводе с прикосновением некоторых металлов. Примером может служить стальная арматура в стене. Контакт меди с алюминием и сталью тоже вреден. Оловянный припой на стыках не любит щелочь, которая присутствует в системах центрального . На практике случались вещи, когда в медном трубопроводе образовывались отверстия вследствие прикосновения медной трубы со стальной арматурой. Поэтому как не крути, а стальной трубопровод лучше подходит для центрального отопления. К тому же он дешевле.

Для того, чтобы не было отложений в стальном трубопроводе, добавляют различные присадки.

Но все не так страшно как кажется!!!

Выше я рассказал байку обо всех достоинствах стального трубопровода.

Для систем центрального отопления можно использовать , сшитый полиэтилен, полипропилен, медь. Однако нужно знать их особенности в полной мере.

Существуют дома, в которых есть свои с личной замкнутой системой . Поэтому, если вы решились на пластиковый трубопровод или медь, то необходимо проконсультироваться с жилищно-управляющей компанией. К тому же, во многих котельных стоит автоматика, которая не допустит высоких температур и высокого давления в системе отопления.

Жизнь не стоит на месте, и автоматика упрощает нам жизнь. Но всегда остается риск, что автоматика не сработает.

Поэтому, монтируя пластик в систему отопления, вы действуете на свой страх и риск. Хотя, с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.

Как поменять старый радиатор на новый в системах центрального отопления?

Если это однотрубная система, то стояк с перемычкой лучше не трогать и оставить как есть!

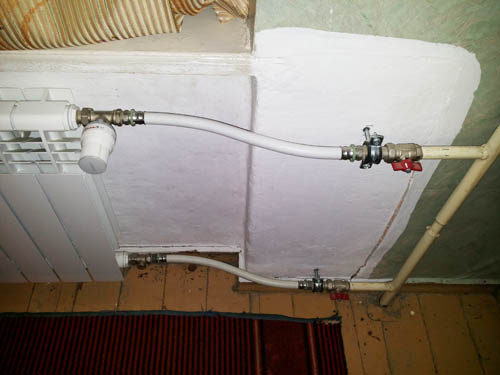

На идущие стальные трубопроводы от стояка после перемычки, нужно поставить ремонтные вентиля для ремонта радиатора. Это могут быть обычные шаровые краны. После кранов продолжить стальными или иными трубопроводами до . На радиатор лучше поставить термостатические вентиля для регулировки температуры в комнате.

Термостатический клапан на радиаторе.

Термостатический клапан с термоголовкой осуществляет климат контроль в помещение. То есть, сама термоголовка, чувствуя температуру в помещение, меняет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если становиться жарко, то клапан закрывает проход теплоносителю. Если холодно - клапан открывает проход для впуска теплоносителя.

Монтаж радиатора

Что касается установки радиатора, то минимальным расстоянием от пола по стандарту от 10-12см.

От стены 2-3 см.

Все эти зазоры влияют на тепловыделение тепла от радиатора. Чем дальше от стены, тем больше тепла. Если Вы утопите в пол, то это также уменьшит тепловыделение радиатора. Минимальное расстояние от пола должно быть 10 см. Максимально - 15 см. Также, от верха радиатора до подоконника должен быть проем для вентиляции.

И не нужно задвигать кресло и кровати со спинкой на сам - это уменьшает тепловыделение.

Если у Вас дома холодно, то в вашем случае закрывать радиатор декоративными решетками противопоказано.

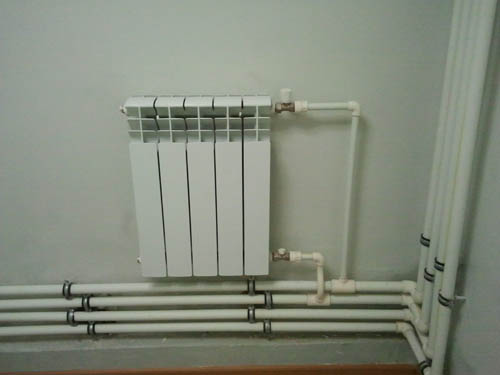

Данная система создает равную длину трубопровода до радиатора. Это условие помогает создать равномерное распределение расхода между радиаторами.

Дело в том, что существуют сопротивления по длине трубопровода, которые влияют на расход.

Если Вы хотите глубже понять, что такое сопротивление в системе отопления, то Вам следует познакомиться с такими разделами как:

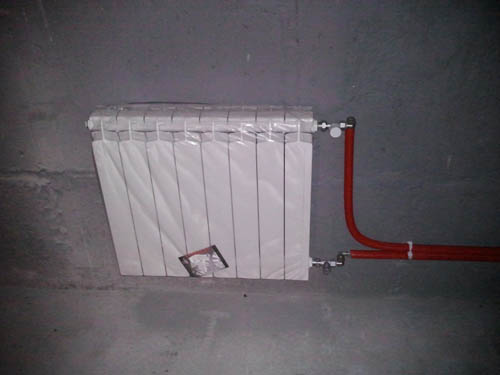

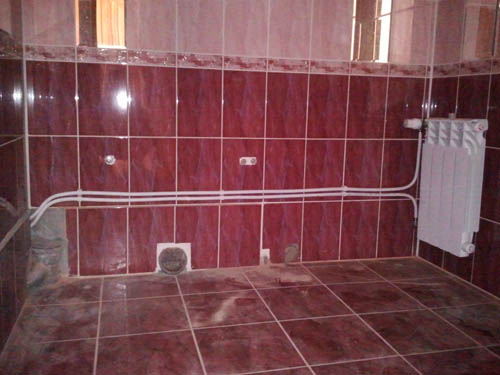

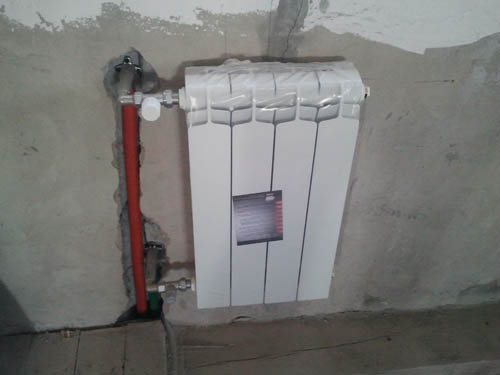

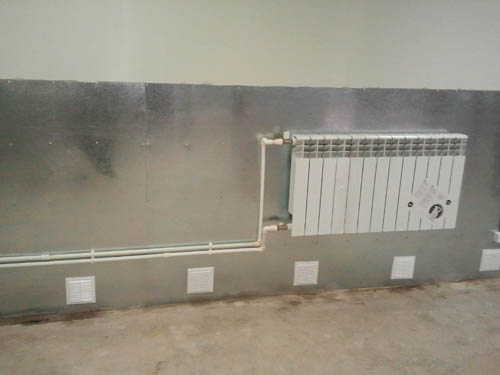

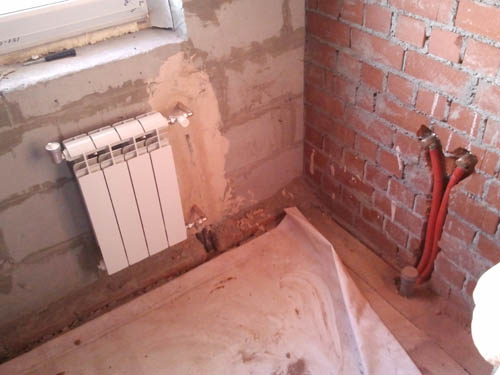

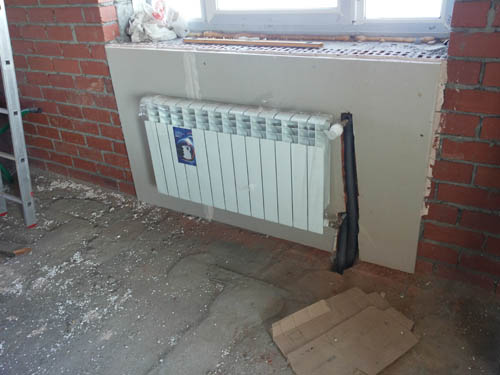

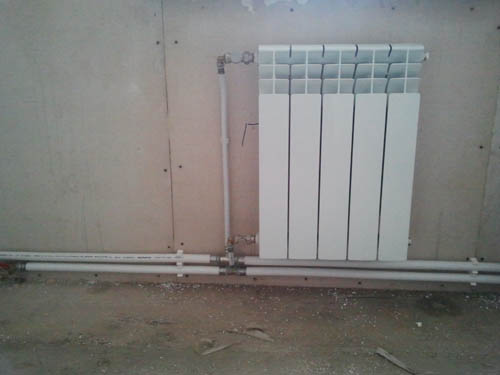

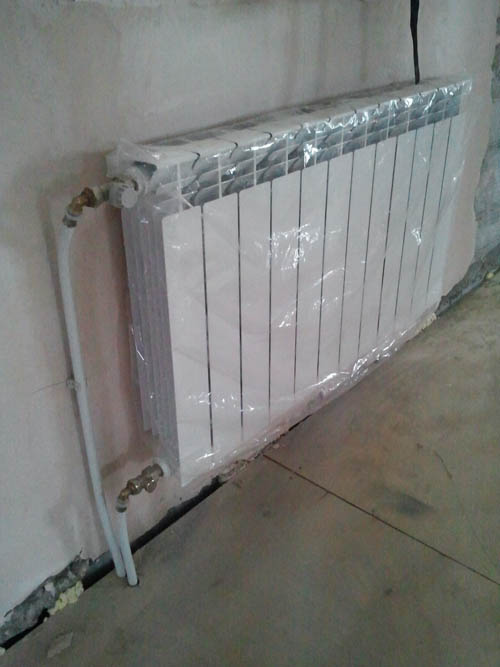

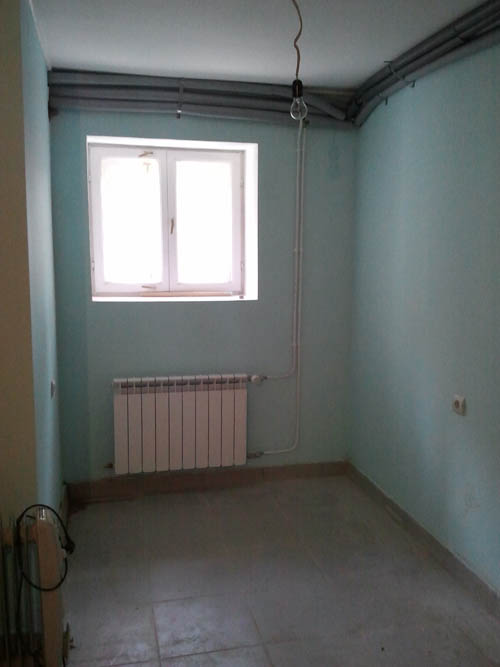

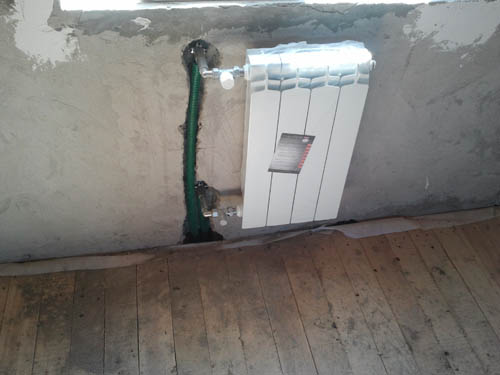

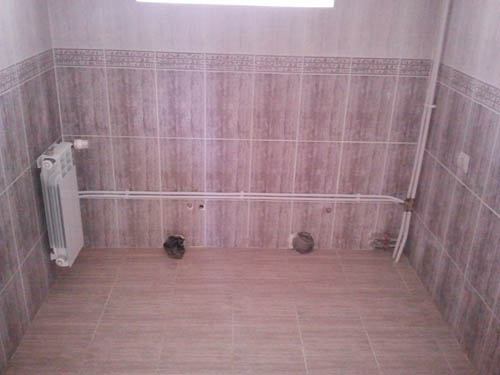

Сборник фотографий для размышления:

Все схемы рабочие, есть некоторые недостатки. Данные схемы только для размышления...

Большой коттедж или миниатюрный домик - каждый из них в равной степени в холодное время нуждается в бесперебойном отоплении, причем это отопление должно обеспечивать комфортную температуру в жилище, но и не быть слишком обременительным для семейного бюджета.

Типы систем отопления

Прежде чем производить подключение радиатора отопления в частном доме, необходимо продумать: по какому типу будет производиться монтаж системы. Отопление разделяют на два вида по типу разводки - однотрубная и двухтрубная. Каждая из них имеет свои отличительные особенности, поэтому рассмотрим их отдельно.

Однотрубная система

Однотрубная схема используется преимущественно в многоэтажных строениях и отличается:

• простотой подключения;
• высокой гидродинамической устойчивостью;
• низкими расходами на материалы и оборудование,
• возможностью использования разных типов теплоносителя (вода, антифриз);

Несмотря на вышеперечисленные преимущества, такая отопительная система имеет и ряд недостатков, к коим относятся:

• ограниченное количество радиаторов на одной магистрали;
• невозможность регулировать температуру;
• низкая энергоэффективность.

Большинство из этих недостатков может быть устранено при помощи специальных технических решений, поэтому однотрубная система крайне востребована в многоэтажных частных домах (от 3х этажей), так как её намного легче монтировать. Также такой вариант разводки применяется при использовании современных котлов , которые создают достаточное давление в системе для быстрой рециркуляции теплоносителя.

Схема подключения радиатора отопления двухтрубная система

Двухтрубная система отличается тем, что поступление в радиатор горячего теплоносителя и перемещение холодного производится по двум не связанным между собой веткам. Такие отопительные системы в свою очередь делятся на вертикальные и горизонтальные. В первом случае они монтируются в многоэтажных строениях, а во втором - в одноэтажных.

У двухтрубной системы существует большое количество преимуществ перед однотрубной, а именно:

• одинаковая температура теплоносителя во всех батареях;
• возможность монтажа терморегуляторов на каждую линию;
• благодаря легкости разводки труб по такой системе отопительная схема может быть использована в здании любой площади и планировки;
• высокая энергоэффективность.

Недостатки двухтрубной схемы - это сложность монтажа и более высокая стоимость и количество необходимых материалов.

Выбор типа соединения радиатора с трубами: схемы подключения

Подключение радиаторов отопления в частном доме должно производиться по выбранной схеме, которая определяет последовательность подключения труб к самому радиатору. Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.

Схемы подключения радиаторов отопления в частном доме бывают следующих типов:

• односторонняя;
• седельная;
• диагональная;
• нижняя.

Выбор определенной схемы зависит от расположения подводящих и отводящих теплоноситель труб и степени энергоэффективности. Рассмотрим каждую из них более подробно.

Седельная и нижняя схема подключения радиаторов отопления

Такие методы подключения целесообразно использовать, если труба «подачи», питающая радиатор горячим теплоносителем, и труба «обратки», по которой остывший теплоноситель покидает радиатор, расположены вблизи от пола. Тогда они подключаются к радиатору с противоположных сторон секций, и батарея заполняется теплоносителем.

Недостатком такого подключения является невысокая энергоэффективность (потери могут достигать 15%). Низкая энергоэффективность такой схемы объясняется тем, что теплоноситель циркулирует в основном в нижней части радиатора, при этом его верхняя часть не будет достаточно прогреваться. Из-за этого существует также проблема долгого нагрева помещения, а также возможность коррозии металла из-за перепадов температур при заполнении батареи.

Односторонняя схема подключения радиаторов отопления в частном доме

Эта схема отличается тем, что линия, по которой поступает теплоноситель, и отводящая труба подключаются к одной и той же секции радиатора. Подающая - подключается в верхней части батареи, а отводящая - в нижней. Односторонняя схема подключения позволяет равномерно прогревать каждый отдельно взятый радиатор, отличается высокой теплоэффективностью, но является не самым удобным вариантом.

Это идеальный вариант для домов с небольшим количеством батарей. Но если количество секций превышает 15 единиц, о теплоэффективности такой схемы можно забыть.

Диагональная (перекрестная) схема подключения

Если требуется обеспечить теплом дом большой площади с большим количеством жилых помещений, гораздо эффективнее использовать диагональную схему. При реализации подключения по такой схеме подающая теплоноситель труба подключается в верхней части радиатора, а отводящая - в нижней части на противоположной секции. Этот вариант отличается наиболее высоким коэффициентом теплопередачи (потери всего 2%).

Правильное расположение радиаторов в доме

Правильное подключение радиаторов отопления зависит не только от соблюдения нюансов соединения с трубопроводной системой, но и от правильного расположения отопительных устройств в помещении. Дело в том, что батарея выполняет не только функцию обогрева, но и должен предотвращать проникновению холодного воздуха в дом (выполняет функцию тепловой завесы). Наиболее уязвимое место для попадания холодного воздуха - это окна, причем, чем больше их размер, тем больше они пропускают холода. Чтобы предотвратить попадание холодного воздуха в дом, радиаторы устанавливаются под подоконником.

Отопительное устройство должно быть установлено точно по центру окна, важно также правильно расположить его относительно пола и стены. Зазор между батареей и стеной не должен превышать 5 см, а между радиатором и полом - 10 см.

Чтобы тепло могло свободно подниматься, преграждая путь холодному воздуху, отопительное устройство должно быть выдвинуто немного вперед и не находиться полностью под подоконником. Установка радиатора во многом зависит от типа его крепления. На кронштейны - наиболее распространенная схема, для их правильного размещения придется вооружиться уровнем, линейкой и перфоратором. Как только крепление готово, остается только установить на них радиатор и подключить его к трубопроводной системе.

Итог

Прежде всего необходимо правильно выбрать батареи , в соответствии с типом соединения и проектной схемой. Начинающему, не имеющему навыков подключения радиаторов отопления в частном доме, будет очень непросто учесть все нюансы, поэтому эти хлопоты лучше доверить специалистам. Если же у вас есть определенный опыт, то с помощью наших рекомендаций вы сможете выбрать схему подключения, просчитать наиболее оптимальный вариант теплоснабжения своего дома и реализовать его на практике или же сэкономить на подготовительных работах и самостоятельно разработать проект теплоснабжения помещений в своем доме.

Лето – традиционный сезон не только отпусков, но и монтажа систем отопления. В наших широтах надежное обеспечение теплом – первый вопрос при строительстве и реконструкции дома. Он решается в следующем порядке:

• выбор отопительной системы;
• определение мест установки батарей;
• выбор схемы подключения радиаторов отопления;
• выбор класса, вида и модели приборов.

Существует два способа устройства водяного отопления: однотрубное и двухтрубное. Рассмотрим их подробнее.

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

• при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
• подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батарей.

Методы преодоления недостатков

Существует ряд приемов, позволяющих компенсировать недостатки однотрубной системы:

• каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
• можно увеличить количество батарей в комнате;
• первыми подключить помещения с наибольшими теплопотерями;
• установить вентили при диагональном подключении радиаторов;
• оснастить систему циркуляционным насосом.

Модель вторая

При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отводится в охлажденном виде - по другой. В схеме такого типа отопительные приборы подсоединяются параллельно.

Плюсы

Достоинствами такой схемы подключения являются следующие факторы:

• все отопительные приборы нагреваются одинаково;
• перед радиаторами возможен монтаж вентилей для регулирования количества подаваемого теплоносителя.

Минусов системы всего два: требуется большее количество труб для устройства стояков и подводки, и, соответственно, трудозатраты на монтаж системы оказываются выше.

Расстановка

Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.

Рассмотрим расчет секций на примере радиаторов кондор

Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будет расположить дополнительные батареи в угловых комнатах и на крайних этажах: потери тепла в этих помещениях значительно выше, нежели в середине здания. Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей.

Традиционное расположение радиаторов - под окнами, основными источниками теплопотерь. Это позволяет создать защиту (экран) от холодного воздуха.

Тепло, уходящее через световые проемы в результате воздухообмена, сразу восполняется, тем самым предотвращаются сквозняки и значительные перепады температур.

Параметры

Виды системы отопления не влияют на способы расположения батарей: они устанавливаются согласно строительным нормам. Главное – обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать большее количество тепла от теплоносителя помещению.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

• 10 см от низа подоконника;
• 12 см от уровня пола;
• 5 см – зазор между агрегатом и стеной или слоем термоизолятора.

Циркуляция

Теплоноситель отопительной системы – вода - может циркулировать естественным или принудительным путем. Естественная циркуляция происходит за счет вытеснения столбом теплой воды холодного теплоносителя – это происходит по законам физики.

Естественная циркуляция

Это правильное решение там, где часты перебои электроэнергии, так как является энергонезависимым. Длина ветвей естественной системы циркуляции ограничена. Для работы принудительной системы отопления необходима установка насоса возле нагревательного котла или наличие насоса в самой его конструкции.

Методики для принудительной циркуляции

Подключение радиаторов отопления зависит от протяженности теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут быть применены следующие схемы:

• односторонняя;
• сидельная;
• диагональная;
• нижняя.

Первый тип

Боковое или одностороннее подключение предполагает, что подводящая труба (подача) и отводящая (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не больше 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, которое еще более усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача осуществляется сверху, отвод – снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую осуществляется подача воды, монтируется заглушка, а по диагонали – кран Маевского.

Теплопотери при диагональном подключении не превышают 2%. При указании мощности батареи имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения – внешний вид: трубы подходят с двух сторон, и скрыть их трудно.

Сидельное

Сидельное подключение батарей отопления выполняется в случаях, когда трубопровод отопления скрыт под полом. Патрубки подачи и обратки подключаются с разных сторон к нижним патрубкам секций. Недостаток такого варианта – неравномерное распределение теплоносителя, и, как результат, низкая теплоотдача.

Несмотря на значительные потери тепла - 10-15% - такое подключение применяется довольно часто из-за возможности скрыть почти все трубы. Нижнее подключение аналогично сидельному, но патрубки подачи и обратки расположены рядом в нижней части радиатора. Эффективность такой схемы еще ниже, чем предыдущей.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

• установка отопительного котла;
• отделка стен в местах установки батареи, теплоизоляция по необходимости;
• монтаж на стены радиаторов;
• определение мест крепления труб и врезки отводов;
• заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.

Когда заходит речь об обеспечении помещения теплом, то в первую очередь говорится о . От нее зависит комфорт в доме, вне зависимости от того, будет это частный дом или квартира. Естественно, в наше время эта система должна быть экономически выгодной. Одним из важных моментов при устройстве является то, как подключить батарею отопления правильно. При неправильном их размещении значительно увеличится расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух эффективнее соединялся с воздухом в комнате.

Необходимо правильно подходить к выбору радиаторов и продумать, как подключить батарею отопления надлежащим образом. Ведь если сделать это не по правилам, можно получить большие неприятности. Поэтому при установке необходимо знать некоторые параметры: , чистоту и температуру теплоносителя , а также следует учесть его дизайн.

Подключение радиаторов отопления условно можно разделить на несколько этапов:

• Крепление радиатора к несущей поверхности
• Проведение монтажных работ

Поговорим об этом подробнее.

Выбор места установки радиатора

Радиатор отопления в частном доме можно установить практически в любом месте. Все зависит от желания владельца, его представления о комфорте и дизайне. Однако целесообразнее устанавливать приборы отопления «на пути» потерь тепла, что не только снизит их величину, но и создаст ощущение комфорта.

Наибольшие тепловые потери в доме происходят через поверхность окон. Установка современных стеклопакетов, тройное остекление и применение новейших технологий для снижения теплопроводности стекол снижают уровень потерь тепла, но все же тепловое сопротивление стеклопакетов значительно ниже теплового сопротивления стен.

Зимой, при минусовой температуре, даже при полном отсутствии сквозняков ощущается поток холодного воздуха, идущий от оконных проемов. Для создания комфортных условий в помещении применяется экранирование поверхности окон восходящими потоками теплого воздуха. Для этого радиаторы отопления устанавливают под подоконниками. Причем ширина прибора отопления должна быть соизмерима с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)

Если установки радиаторов под окнами недостаточно, их монтируют на поверхности наружных стен.

Для нормальной работы радиатора и обеспечения свободной циркуляции потоков воздуха прибор отопления должен отстоять от стены не менее чем на 3 см. Между полом и батареей, а также между верхней частью радиатора и подоконником должно быть расстояние не менее 10-12 см.

Крепление радиаторов к несущей поверхности

Большинство производителей теплотехнического оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их монтажу и способу крепления к базовой поверхности. Кронштейны и все необходимые комплектующие элементы для правильной установки радиатора обычно тоже идут в комплекте.

Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделанной (окрашенной и подготовленной к установке). Выполнить какие-либо отделочные работы под уже установленным радиатором весьма проблематично.

При монтаже приборов отопления с большим внутренним объемом и большой массой, например, чугунных радиаторов, к качеству стены и способу крепления предъявляются особые требования. Для обеспечения большей надежности чугунные радиаторы снабжаются дополнительной опорой, устанавливаемой на пол.

Монтаж чугунных радиаторов только на пол не практикуется: обязательно предусматривается крепление отопительного прибора к стене.

Допускается установка на пол (без фиксации к поверхности стены) специально предназначенных для этого радиаторов: чаще всего дизайн радиаторов в форме скамеек, лавочек и лежанок.

Подключение батарей трубам системы отопления

Подключение радиаторов отопления может быть боковым или нижним. Информация об этом содержится в технических характеристиках прибора отопления. Определить, о каком именно приборе отопления идет речь, несложно, достаточно просто осмотреть его: у радиатора с нижним подключением входное и выходное отверстия расположены близко друг к другу и находятся в нижней части корпуса.

Обе трубы системы отопления (подача и обратка) подсоединяются к радиатору в нижней части корпуса. Причем подача располагается ближе к центру, а обратка смещена к краю. Ход теплоносителя внутри прибора отопления с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по столь сложной траектории неизбежно ведет к снижению его скорости, что негативно сказывается на КПД радиатора. Как следствие, теплоотдача прибора отопления с нижним подключением всегда ниже теплоотдачи аналогичного радиатора с боковым подключением.

Однако, отопительные приборы с нижним подключением позволяют избавиться от труб отопления в интерьере, поместив их под плинтусами или под фальшь полом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьеров и объясняет постоянно растущую популярность именно этого вида радиаторов.

Установка радиаторов с боковым подключением

Обычный радиатор имеет 2 пары отверстий, расположенных с одной и с другой стороны прибора, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации монтажа отопления, что особенно важно при дефиците свободного пространства (например, радиатор в углу комнаты можно подключить только с одной стороны).

Если ситуация позволяет, нужно выбирать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:

Лучший и самый эффективный способ: диагональное подсоединение, при котором подача подключается к верхнему патрубку, а обратка к нижнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает максимальную теплоотдачу любого прибора отопления.

Самый нежелательный вариант подключения: диагональное подсоединение, при котором подача подключается к нижнему патрубку, а обратка к верхнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает минимальную теплоотдачу любого прибора отопления.

Подача и обратка подсоединены с одной боковой стороны прибора отопления. При таком способе подключения наблюдается снижение эффективности работы радиатора в среднем на 5%

Подача и обратка подсоединены к нижним патрубкам прибора отопления. Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.

Особенности монтажа радиаторов в однотрубной системе отопления

Однотрубная система отопления может быть вертикальной или горизонтальной. Ее устройство предельно просто: каждый прибор отопления «заменяет» кусочек трубы с теплоносителем, не меняя при этом направления его движения. Это значит, что при выходе радиатора из строя (всякое может случиться: например, произошел засор, блокирующий движение воды в системе) остановится вся система отопления, а это уже чревато разморозкой труб или закипанием котла. Чтобы избежать этого, радиаторы в однотрубной системе отопления устанавливаются с байпасом, диаметр которого должен быть меньше диаметра подачи и обратки.

Подключаем…

Как уже было сказано выше, все необходимые для монтажа комплектующие обычно приобретаются вместе с прибором отопления. Если они не входят в комплект поставки, лучше все элементы для монтажа (футерки, заглушка и кран Маевского) купить той же торговой марки, что и прибор отопления.

Подключение радиатора начинается с установки футерок, две из которых с левой наружной резьбой, а две с правой резьбой. При их вкручивании главное не ошибиться и не переусердствовать: если деталь «не идет», не нужно прикладывать усилия и пытаться установить ее любым путем. Вероятно, у нее просто другая резьба. Особенно осторожным нужно быть с алюминиевыми радиаторами, в которых легко срывается резьба. Внутренняя резьба всех футерок правая.

После подключения радиатора свободным останутся два патрубкаа, в верхний из которых вкручивается кран Маевского, обеспечивающий сброс воздуха и устранение воздушных пробок, а в нижний устанавливается заглушка.

Видео инструкция - Как установить батарею отопления

Установка радиатора окончена!

Виды отопительных систем

Перед тем, как устанавливать батареи отопления, необходимо четко знать, к какой системе она будет подключена. Это может быть однотрубная и двухтрубная.

Простейшим способом подключения является однотрубное. По такому принципу сделана система отопления в многоэтажных домах, когда нагретая вода поступает вверх по радиаторам, установленным в квартирах. Такая система неудобна тем, что в ней нет приборов, которые позволяют настраивать температуру обогревателей. Специально для этого необходима установка отдельных конструктивных составляющих.

Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме. Ее работа строится на подаче горячей воды по одной трубе, а ее отвод – по другой в противоположном направлении. В этом случае тепло распределяется по батареям одинаково. Его можно контролировать с помощью вентиля, вмонтированного в трубе радиатора.

Виды радиаторов

При выборе радиаторов отопления необходимо точно знать, куда они будут устанавливаться, с какой стороны, и будут ли подходить под дизайн помещения. Тем более, в наше время выбор данного оборудования огромен:

• секционные;
• пластинчатые;
• трубчатые;
• панельные.

Секционные батареи легко конструируются из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла необходимо от них получить. В свою очередь, они делятся на категории:

• стальные;
• алюминиевые;
• чугунные;
• комбинированные (биметаллические).
