Преимущества и недостатки подключения звездой системы отопления. Однотрубная или двухтрубная: какая система отопления лучше и почему? Недостатки, присущие указанному варианту СО

Отопительная система частного дома – обязательная и неотъемлемая часть жилья в РФ, территория которой находится в основном в холодной климатической зоне. Независимо от типа теплогенератора (газовый, электрический, твердо- и жидкотопливный котлы) в доме монтируются источники тепла (радиаторы, регистры или батареи), и схема двухтрубной системы отопления на сегодняшний момент является наиболее востребованной и предпочтительной из-за своей эффективности и высокого КПД. Хотя однотрубная схема проще и дешевле в монтаже, она менее эффективна, так как в ней нет возможности регулировать теплоотдачу в каждом помещении и для каждого прибора отопления, будь то батарея, радиатор или самодельный трубный регистр.

Разновидности двухконтурной разводки теплоносителя

Основное преимущество, которое дает двухтрубная схема отопления – очень высокая эффективность теплоотдачи, поэтому даже двойные затраты на трубы, в сравнении с однотрубной сетью, оправдываются многократно. Чем это объясняется? Трубы в этой схеме используются маленького диаметра – основным источником тепла является радиатор – и за счет значительной экономии на материалах получается урезать смету. Также нужно закупать намного меньше фитингов, вентилей и прочей фурнитуры. Вся сборка системы легко выполняется своими руками.

Оборудование в частном доме двухтрубного отопления – это тепло, уют, комфорт и качество используемого метода обогрева. Само обустройство по двухтрубной схеме – это подвод к каждому радиатору двух труб: по одной подается горячий теплоноситель, по второй – отводится. Подача присоединяется ко всем радиаторам параллельно, и перед каждым источником тепла врезается запорный вентиль для регулировки теплообмена, проведения профилактических работ или ремонта системы без общего отключения.

Для монтажа трубной разводки по двухтрубной схеме потребуется закупить такие материалы:

1. Котел отопительный, расширительный бачок и циркуляционный насос (если он уже не установлен в котле);
2. Радиаторы отопления или батареи, предохранительный клапан, манометр;
3. Очистные реактивы, фурнитура (количество и функционал определяется, исходя из проекта или схемы), воздухоотводящие приборы (краны Маевского, вентили);
4. Металлопластиковые или ПВХ трубы.

И такие инструменты:

1. Электродрель ударного типа и шуруповерт;
2. Аппарат для сварки и электроды диаметром 3-4 мм;
3. Ключи – разводной и газовый, а также рулетка и молоток;
4. Отвес и ватерпас.

Существенное и принципиальное отличие между схемами отопления в вертикальной и горизонтальной плоскости заключается в их разводке. Трубы заключают все батареи в одну систему, но по разным схемам.

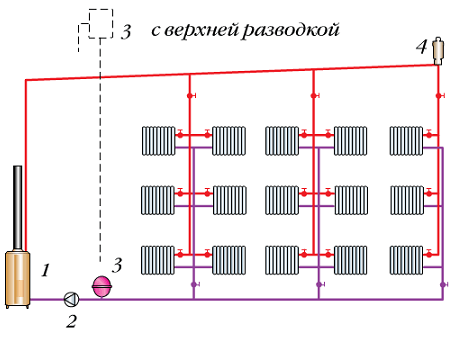

Отопление с разводкой по верху – разновидности

Домашние системы отопления с верхней разводкой подключают все радиаторы к стояку, протянутому вертикально, и подающему нагретый теплоноситель в систему. Это надежная в эксплуатации система, так как в ней не могут возникнуть появиться пробки из воздуха, но монтаж и разводка – дороже однотрубного контура. Такая схема отопления оптимальна для малоэтажного дома или коттеджа, так как каждый этаж можно подключить к котлу отдельной веткой.

Двухтрубное горизонтальное подключение актуально для одноэтажного дома. Источники тепла подключаются к горизонтально разведенным трубам, стояки подключения которых обычно монтируют в прихожих, холлах или коридорах.

Такая двухтрубная система отопления схема которой собрана по горизонтальному типу, может иметь лучевой (коллекторный) и последовательный типы подсоединения радиаторов. При лучевой разводке теплоноситель подается отдельно в радиаторы, и при этом не нужно регулировать подачу тепла в каждом отдельно взятом отопительном приборе, так как тепло по трубам и батареям распределяется равномерно по всей системе. Лучевая схема разводки эффективна в одноэтажном здании.

Решение с последовательной разводкой основывается на общем количестве труб, и если их немного, то можно реализовать и такой тип подключения. При горизонтальной разводке по стенам трудно обеспечить первоначальные замыслы дизайнера – большое количество труб всё испортит. Единственное решение – спрятать всю разводку под пол или в стены еще на этапе проектирования дома и отопления.

В монтаже и разводке двухтрубной системы отопления по горизонтальному типу обогрева есть свои секреты:

1. Это длительный и трудозатратный процесс;
2. Подключить и отрегулировать всю схему для каждого помещения рекомендуется до наступления морозов;
3. Правильный расчет – это тепло в доме. Поэтому, если вы не уверены в своих возможностях, обратитесь в специализированную компанию.

Принцип работы двухтрубной вертикальной системы, по которой организован обогрев дома, основан на параллельном подключении точек обогрева (батарей или радиаторов). В такой схеме присутствие расширительного резервуара обязательно, как и разводка труб по верхнему контуру. Горячий теплоноситель от котла поднимается по каждой трубе, попадая во все точки системы. Расширительный резервуар монтируется в верхней точке отопительного контура.

При организации вертикального двухконтурного отопления горячий теплоноситель под давлением поднимается наверх, а затем распределяется сверху вниз по источникам тепла. В обратку, которую прокладывают ниже, чем нижняя часть батарей отопления, подается уже холодный теплоноситель. Такая схема способствует продвижению воздуха по трубам в расширительный резервуар и автоматическому его удалению.

Схема с разводкой по низу

При монтаже горизонтальной системы трубы разводятся по помещениям с соблюдением определенного уклона – 5-10 мм на 1 метр трубы. Остывший теплоноситель из радиаторов по обратке попадает в трубопровод и в котел. Отличие этой схемы – два главных трубопровода: один – для подачи теплоносителя, второй – для обратного подвода к котлу. Отсюда и общепринятое название схемы – двухтрубная.

Вода в системе пополняется или через подключенный водопровод, или вручную – через горловину расширительной емкости. Если есть возможность подключения воды от водопровода, то лучше подключать ее в трубу обратной подачи, чтобы холодная и нагретая вода сразу смешивались.

Отличается работа такой схемы от разводки по верху тем, что труба подачи теплоносителя врезается в разводку снизу, рядом с трубой обратки, и нагретая вода и котла перемещается по трубам и радиаторам снизу вверх – через трубы обратки и радиаторы обратно в котел. Если в системе образуются воздушные пробки, то воздух стравливают при помощи специальных вентилей, врезанных в каждый прибор отопления.

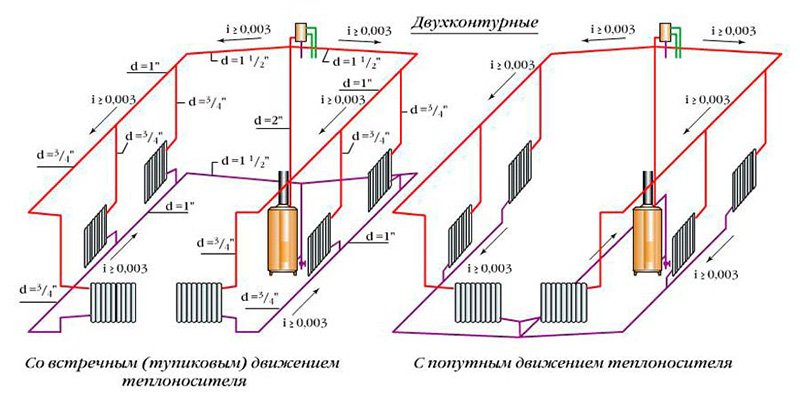

Двухконтурная система с нижней разводкой может иметь один, два или больше контуров, а также реализовываться при помощи организации попутного или тупикового контуров. В своих домах хозяева редко используют эти схемы из-за их дороговизны – на каждый прибор отопления требуется устанавливать воздухоотводы. Также отопительные системы, сделанные по этим схемам, оборудуются специальным расширительным резервуаром, через который воздух в системе участвует в циркуляции вместе с теплоносителем. Из-за этой особенности схемы стравливать накапливающиеся воздушные массы необходимо как минимум один раз в 5-7 дней. Но есть и большое преимущество – отопление, организованное по такой схеме, можно запустить еще до окончания строительства дома.

Отличие двухконтурной схемы от схемы с одним контуром заключено в самом названии – при работе двухтрубной отопительной системы к каждому отопительному прибору подключено две трубы, причем через верхнюю трубу отопления горячий теплоноситель подается на радиаторы, а через нижнюю – отводится к котлу уже остывшим. Схема обогрева частного дома по двухконтурной системе состоит из следующих узлов, деталей и элементов:

1. Котел отопления;
2. Балансир;
3. Радиаторы, регистры или батареи отопления;
4. Запорный вентиль и расширительный бачок;
5. Очистной фильтр;
6. Манометр и водяной насос;
7. Клапан.

Расширительная емкость монтируется в самом верхнем уровне отопительного контура. Если в дом подведена вода от внешнего источника и подается в трубопровод под некоторым давлением, то расширительный резервуар можно объединить с расходным резервуаром подачи воды. Также необходимо соблюдать уклон в трубе обратной подач воды и подаче – он должен быть не больше 10 мм на 2 метра длины трубы – слишком маленький уклон не будет обеспечивать должное перемещение теплоносителя, и радиаторы будут долго прогреваться. Также маленький уклон будет способствовать созданию воздушных пробок. Но если уклон будет больше допустимого, то воздух тоже будет оставаться в системе, не успевая попадать в точки выпуска.

Если в доме организована автономная двухконтурная отопительная схема с разводкой по верхнему контуру, то сам ее монтаж можно проводить, применяя разные конструктивные решения, в зависимости от того, где, как и на какой высоте смонтирована расширительная емкость. Оптимальным вариантом можно считать, если расширительный резервуар будет находиться в отапливаемом помещении, и к нему можно будет свободно подступиться. Верхняя труба горизонтального контура должна проходить как можно выше – желательно под потолком, но с таким расчетом, чтобы расширительный бачок тоже можно было смонтировать в доме, а не на чердаке.

Наиболее высокий КПД у схемы с двумя контурами может быть, только если труба подачи будет максимально длинной. Даже при разных размерах труб и других элементов системы эффективность и КПД системы будут всегда высокими, так как верхняя точка подключения трубы подачи теплоносителя находится в начале теплотрассы.

Также эффективность системы можно значительно увеличить включением в схему циркуляционного насоса. Стандартный насос мощностю 65-110 Ватт расходует мало электроэнергии, и даже при безостановочной эксплуатации его не нужно дополнительно обслуживать или проводить профилактические работы. Наличие циркуляционного насоса повышает скорость передвижения теплоносителя, а значит – прогрев помещений. Но монтаж отопления по двухтрубной схеме с верхним контуром делает включение насоса в схему лишним и необязательным.

Среди бесчисленного множества вариантов разводки отопительных систем наиболее распространенной является схема двухтрубной системы отопления с нижней разводкой и принудительной циркуляцией теплоносителя. Ее можно собрать самостоятельно при условии, что она разработана и рассчитана верно. Но далеко не каждый домовладелец разбирается в этих вопросах, и даже если решено нанять для проектирования и монтажа специалистов, их работу надо обязательно проверить. Это возможно только в том случае, если разобраться, что такое двухтрубная система отопления частного дома и как ее правильно смонтировать. Наша статья как раз в помощь таким домовладельцам.

Виды двухтрубных систем отопления

Наша тема целиком посвящена этим системам, поскольку они имеют ряд преимуществ перед однотрубными. Перечислять их все нет смысла, стоит отметить лишь главное: двухтрубная система работает таким образом, что во все радиаторы поступает теплоноситель почти одинаковой температуры.

Слово «почти» означает, что из этого правила есть исключения, это схемы, собранные из стальных, медных и нержавеющих гофрированных труб, не покрытых теплоизоляционным слоем.

Дело в том, что система отопления частного дома, сделанная своими руками из металлических неизолированных труб, будет отдавать тепло в помещения не только посредством радиаторов. Металл имеет высокую теплопроводность, поэтому протекающий в такой магистрали теплоноситель по мере удаленности от котла будет немного остывать. Хотя падение температуры по сравнению с однотрубной разводкой незначительное, учитывать его все равно нужно.

Примечание. Многие сторонники однотрубных схем таких как «ленинградка», говорят что они обходятся дешевле, поскольку материала уйдет вдвое меньше. Но при этом забывают о падении температуры воды, в результате чего надо наращивать мощность радиаторов, то есть, добавлять секции. Это дополнительные средства, и немалые.

По ориентации стояков в пространстве различают вертикальные и горизонтальные виды систем, причем они могут иметь верхнюю, нижнюю и комбинированную разводку. При вертикальной схеме в здании располагают один или несколько стояков, запитанных от источника тепла, находящегося в цокольном или первом этаже. Радиаторы подключаются к вертикальным стоякам напрямую, как показано на рисунке:

Это схема с нижней разводкой, так как магистральные трубопроводы подают теплоноситель к стоякам снизу. Вертикальная система с верхним розливом подразумевает их прокладку сверху, при комбинированном варианте только подающий горизонтальный коллектор проходит под потолком, а обратный – снизу. Обычно прокладываемые сверху магистрали размещают в чердачном пространстве, а при его отсутствии – под потолком последнего этажа. Что не очень хорошо с точки зрения эстетики.

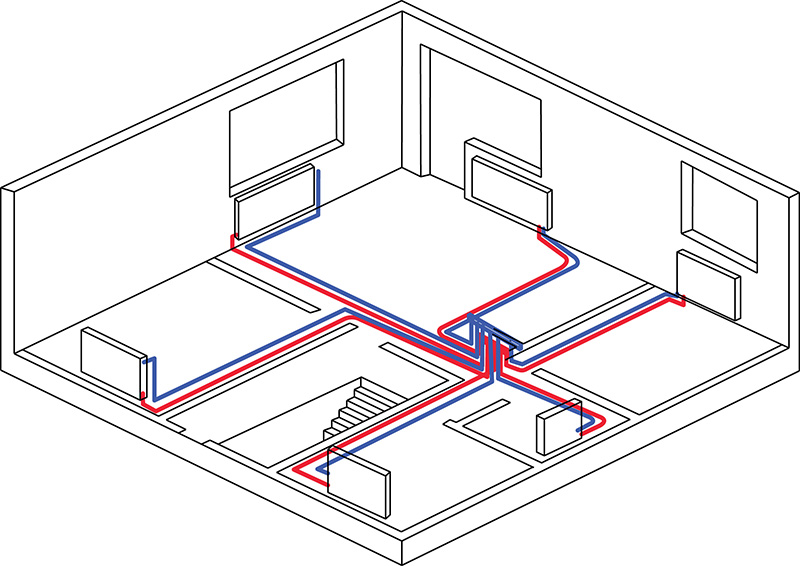

Горизонтальные системы

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

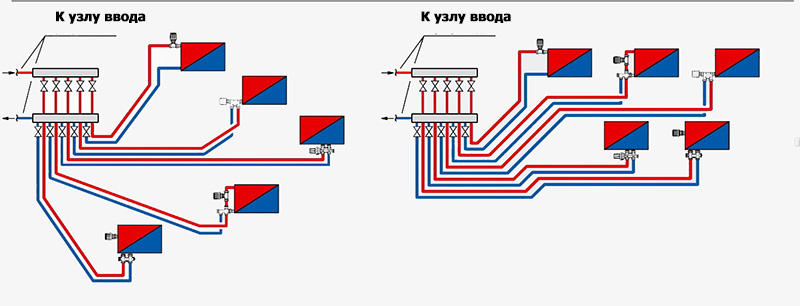

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Вывод. Для частного дома оптимальным вариантом является двухтрубная горизонтальная система отопления с нижней разводкой, но только совместно с искусственной циркуляцией теплоносителя. Если же требуется обеспечить энергонезависимую работу теплового оборудования и сетей, то рекомендуется взять одну из комбинированных самотечных систем – горизонтальную или вертикальную. Последняя будет уместна в доме с двумя этажами.

Система отопления с принудительной циркуляцией

Итак, схема разводки выбрана, дальнейшие действия следующие:

• нарисовать ее в виде эскиза, а еще лучше – трехмерной модели (аксонометрия);
• произвести расчет и подбор диаметров труб на всех ветвях и участках;
• подобрать все необходимые элементы двухтрубной системы: батареи, насос, расширительный бак, фильтр, арматуру и прочие детали обвязки котла и радиаторов;
• приобрести оборудование и материалы, выполнить монтажные работы;
• провести испытания, балансировку (если необходимо) и пустить систему в работу.

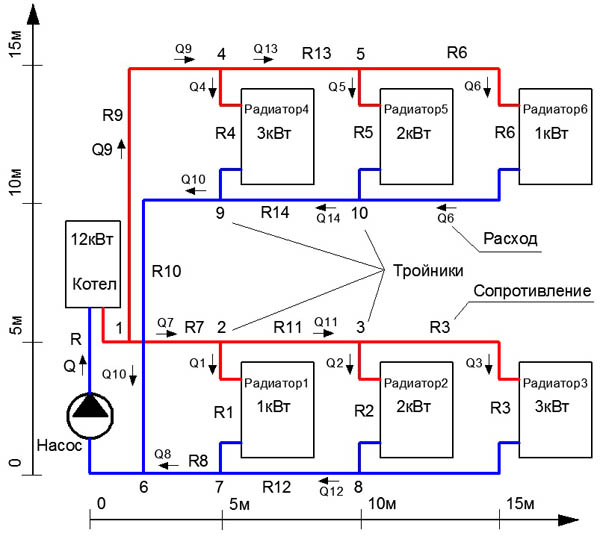

На эскизе в виде аксонометрии надо начертить магистрали, расставить радиаторы и запорную арматуру, проставить отметки высот, принимая за точку отсчета поверхность стяжки первого этажа. Впоследствии выполнив расчет, на чертеже надо будет проставить размеры и сечения труб. Пример того, как выполняется схема монтажа двухтрубной системы с принудительной циркуляцией, показан на чертеже:

Важно. Готовый эскиз позволит вам лучше разобраться во всех нюансах будущей системы, вплоть до количества и разновидностей фитингов из полипропилена, металлопластика или другого материала. Особенно удобно, когда к трехмерному изображению приложен план дома.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Примечание. По умолчанию считается, что расчет тепловых потерь здания уже выполнен и количество теплоты для всех помещений известно.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t) , где:

• G – искомый расход горячей воды на помещение, кг/ч;
• Q – количество теплоты на обогрев данной комнаты, кВт;
• с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
• Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v , где:

• S – площадь поперечного сечения трубы, м2;
• GV – объемный расход теплоносителя, м3/ч;
• v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

Примечание. Если система отопления одноэтажного дома – гравитационная, то следует принимать минимальную скорость – 0.3 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Подключение радиаторов к двухтрубной системе

Установленные батареи присоединяются к магистралям в процессе монтажа, правильное подключение радиаторов отопления при двухтрубной системе – это боковое либо диагональное. Все существующие способы показаны на рисунке:

К какому температурному балансу приводит нижнее подключение радиатора к двухтрубной системе, хорошо иллюстрируют рисунки:

Батареи, задействованные в вертикальной схеме, обычно имеют боковое присоединение (способ №3). В горизонтальных же системах наиболее предпочтительна диагональная схема подключения (способ №1), благодаря этому достигается максимальная теплоотдача отопительного прибора, что и представлено ниже на изображении:

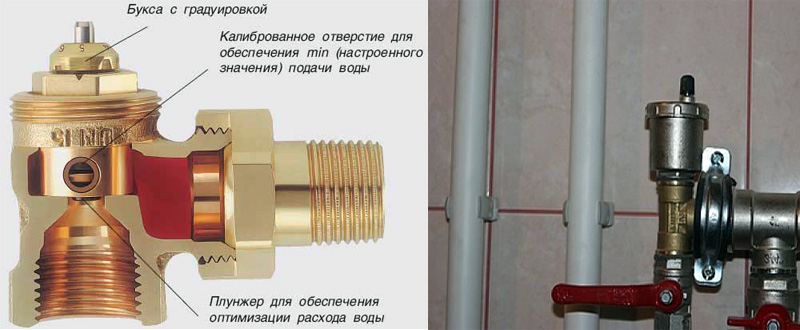

Балансировка

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Заключение

Примечательно, что осуществить монтаж двухтрубной системы отопления гораздо проще, чем ее разработать, просчитать, а потом сбалансировать. Так что данный этап вы можете пройти самостоятельно, а все остальные желательно согласовывать со специалистами.

При отказе от малоэффективного централизованного отопления в пользу индивидуальной системы хозяину квартиры бывает сложно решить, что лучше: однотрубная или двухтрубная система отопления. Выясним, какой тип системы лучше выбрать для монтажа, в чем разница между этими схемами подключения и насколько она существенна.

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.

Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.

Преимущества:

• простота проектировки и монтажа;
• экономия материалов в связи с установкой только одной магистрали;
• естественная циркуляция теплоносителя, возможная благодаря высокому давлению.

Недостатки:

• сложный расчет тепловых и гидравлических параметров сети;
• проблематичность устранения допущенных при проектировке ошибок;
• все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
• количество радиаторов на одном стояке ограничено;
• регулировка поступления теплоносителя в отдельную батарею невозможна;
• высокий коэффициент теплопотерь.

Двухтрубная отопительная система

Достоинства:

• возможность установки терморегулятора на каждый радиатор;
• независимость работы элементов сети;
• возможность врезки дополнительных батарей в уже собранную линию;
• простота устранения ошибок, допущенных на стадии проектирования;
• для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
• отсутствие ограничений протяженности контура по длине;
• теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.

Недостатки:

• сложная схема подключения по сравнению с однотрубной;
• больший расход на материалы;
• монтаж требует больших затрат времени и труда.

Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.

Владельцам квартир в новостройках повезло: в новых домах, в отличие от жилых зданий советской застройки, все чаще используется более эффективная двухтрубная система отопления.

Типы двухтрубных систем

Двухтрубные системы делятся на виды в зависимости от:

• типа контура (открытый и закрытый);
• способа и направления тока воды (проточные и тупиковые);
• способа перемещения теплоносителя (с естественной и принудительной циркуляцией).

Системы с открытыми и закрытыми контурами

Двухтрубная система открытого типа в городских квартирах не прижилась из-за особенности, связанной с верхней разводкой труб, предполагающей использование расширительного бака. Это приспособление дает возможность контролировать и пополнять водой отопительную систему, но в квартире не всегда имеется место для монтажа такого объемного устройства.

Проточные и тупиковые

В проточной системе направление тока воды в подающей и отводящей трубе не изменяется. При тупиковой схеме теплоноситель в трубах подачи и возврата движется в противоположных направлениях. В такой сети устанавливаются байпасы, а радиаторы располагаются на замкнутых участках, что дает возможность отключать любой из них, не нарушая работу отопления.

С естественной и принудительной циркуляцией

Для естественной циркуляции воды укладка труб производится с обязательным уклоном, в верхней точке системы устанавливается расширительный бак. Принудительная циркуляция осуществляется за счет насоса, установленного в возвратной трубе. Такая система требует наличия воздухоотводящих клапанов или кранов Маевского.

Компоненты двухтрубной системы индивидуального отопления

Двухтрубная схема сети индивидуального отопления квартиры включает в себя следующие элементы:

• нагревательный котел;
• термостатические клапаны для радиаторов;
• автоматический воздухоотводящий клапан;
• устройство для балансировки;
• трубы и фитинги;
• радиаторы;
• вентили и краны;
• расширительный бачок;
• фильтр;
• температурный манометр;
• циркуляционный насос (при необходимости);
• предохранительные клапаны.

Монтаж двухтрубной отопительной системы с верхней и нижней разводкой

Двухтрубная система имеет разновидности по схеме монтажа. Наиболее часто используются верхний и нижний типы разводки.

Верхняя разводка

Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.

Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:

1. Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
2. С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
3. Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
4. На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).

Нижняя разводка

В сети с нижней разводкой монтируются отводящие каналы и подающие теплопроводные трубы. Превосходство нижней схемы монтажа выражается в следующем:

• Трубы отопления расположены в нижней, малозаметной части помещения, что дает больше возможностей для реализации различных дизайнерских проектов.
• Минимальный расход труб: все монтажные работы ведутся практически на одном уровне. Точка разводки и патрубки радиаторов располагаются на небольшом расстоянии друг от друга.
• Благодаря простоте схемы монтаж такой системы будет под силу даже непрофессионалу.

Важно! Нижнюю разводку монтируют только в том случае, если циркуляция теплоносителя будет выполняться принудительно, в противном случае вода не будет перемещаться по трубам отопления. Эта схема применима исключительно в городских квартирах или одноэтажных зданиях.

Одним из минусов схемы является сложность регулировки и балансировки, но простота монтажа и надежность в эксплуатации перекрывает эти недостатки.

1. Монтажные работы начинают с отвода от патрубков котла с помощью углового фитинга по направлению вниз.
2. Разводка выполняется на уровне пола вдоль стены с помощью двух одинаковых по диаметру труб. Одна из них соединяет патрубок котла с входом в батарею, другую подводят к принимающему трубопроводу.
3. Соединения радиаторов с трубами выполняют с помощью тройников.
4. Расширительный бачок располагается в высшей точке подающей трубы.
5. С циркуляционным насосом соединяется конец отводящей трубы, сам насос располагается у входа в нагревательный бак.

Принять решение о том, какая система отопления лучше, однотрубная или двухтрубная, можно после анализа особенностей конструкции, плюсов и минусов каждого варианта. В любом случае вынести вердикт нужно еще на этапе проектирования строительства. - это довольно сложное сооружение. Переделывать его после окончания финишных работ трудно, а иногда и невозможно. Рассмотрим, чем отличаются два разных подхода к обустройству обогрева строений с помощью котлов, батарей и обвязки.

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

При условии небольшой высоты дома и ограниченного количества потребителей тепла циркуляция воды происходит в достаточной степени эффективно.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений - домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

• Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
• Небольшой бюджет. Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
• Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
• Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

• Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
• Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
• Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
• В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

Принцип действия и схема работы

Представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

По месту расположения обвязки системы подразделяются на верхние и нижние, независимо от того, где проведена установка радиаторов.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

• Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
• Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
• Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
• Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

• Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
• Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
• Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это - дополнительные расходы и сложности с обслуживанием.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Как переделать однотрубную в двух?

Двухтрубная система значительнее эффективнее по многим показателям. делает процесс ее строительства простым и недорогим. Переделка не составит особого труда, но потребует пожертвовать проведенным ремонтом, так как придется ставить и постепенно наращивать обратный стояк и присоединять к нему батареи.

Другим вариантом является установка байпасов на ближние к котлу потребители, чтобы снизить их температуру и увеличить приток теплоносителей к конечным радиаторам.

Если у вас есть опыт работы в этой области, поделитесь им. Вы окажете ценную услугу мастерам, которые еще не сделали выбор в пользу того или иного варианта обогрева своего жилья.

Согласно статистическим данным свыше 70% всех жилых зданий обогреваются посредством водяного отопления. Одной из его разновидностей является двухтрубная система отопления – именно ей посвящена данная публикация.

В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

Cодержание статьи

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом . Вы получаете возможность установить на каждый из радиаторов , что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов . В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Делаем двухтрубную систему своими руками (видео)

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла , а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м 2 достаточно насоса мощностью 3.5 м 3 /час и напором в 0.4 МПа;
• 250-350 м 2 – мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м 2 – мощность от 11 м 3 /час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.
