Правильная установка стен каркасного дома. Пирог стены каркасного дома – собираем сами свое жилье. Возведение каркасных стен

Пирог стены каркасного дома представляет собой многослойную конструкцию, но ее особенности известны разве что профессионалам. А мы с вами попробуем освоить такую технологию самостоятельно.

Устройство каркасных стен

Такие стены нашли свое широчайшее распространение в каркасном строительстве, и, как уже стало понятно, состоят они из нескольких слоев. Какими материалами следует запастись, если желаете отдать предпочтение именно этому типу строительства? И в каком же порядке расположены все компоненты? Начнем изучать устройство по порядку. Само собой разумеется, что без каркаса не обойтись, ведь именно такая схема и дала название данной технологии. Кроме того, нам понадобится пароизоляция, обрешетки (вертикальная и горизонтальная), отделочные материалы, плита ОСП, а также минеральный утеплитель, вполне подойдут маты, минвата и т. д. Теперь составим из этого всего правильный пирог.

Устройство многослойных стен каркасного дома выглядит следующим образом. В качестве скелета, естественно, выступает сам каркас, сделанный из бруса, между стойками которого располагается слой утеплителя. Далее, если двигаться по направлению наружу, идет пятнадцатимиллиметровая плита ОСП, потом оба вида обрешетки, между которыми помещен слой мембраны, выполняющий роль ветроизоляции, а затем и непосредственно наружный обшивочный материал. Схема внутренней отделки имеет устройство несколько проще – пароизоляция и обшивка. Чтобы в помещении не застаивался воздух, там должна быть принудительная вентиляция, так как ОСП панели плохо его пропускают.

Особенности каркасного строительства

В этом пункте рассмотрим, на что важно обратить внимание при выборе конструкции . Очень важно учитывать назначение здания – будет ли оно жилым или же использоваться только в качестве дачи. Это непосредственно влияет на оптимальную толщину стен каркасного дома. А именно, если речь идет о летнем загородном доме, то можно немного сэкономить на стойках и взять их меньшего сечения, чем для круглогодичного жилого помещения. Да и опять-таки для дачного варианта можно использовать более дешевые обшивочные материалы, ведь и к внешнему виду здания в этом случае будут предъявляться менее серьезные требования.

Правильный выбор утеплителя и пароизолятора во многом зависит от региона, в котором собираетесь строиться, вернее, от его климата. Так, если это северная часть страны, то, конечно же, акценты следует расставить на энергосбережении, конструкция будет содержать оба слоя в достаточном количестве. Но когда за окном преимущественно жара и повышенная влажность, тогда не помешает дополнительный слой пароизоляции с наружной стороны утеплителя, а вот в холодных регионах такое устройство пирога стен противопоказано.

Каркасная конструкция – достоинства и недостатки такого жилья

Прежде чем рассматривать непосредственное возведение правильного пирога стен каркасного дома, нужно немного поговорить о достоинствах и, естественно, недостатках такого типа строительства. Главный плюс возведения таких домов – скорость, схема собирается всего за несколько месяцев. А все благодаря отсутствию усадки, вам не нужно будет выжидать, пока стены примут свое окончательное положение и только после этого приступать к следующим этапам.

Кроме того, приведенный метод относительно недорог. Также благодаря современным материалам можно буквально за считаные месяцы воплотить в жизнь любую фантазию, при этом устройство дома будет достаточно надежным и прочным. Теперь к недостаткам. Безусловно, на сегодняшний день существует масса специальных средств для противопожарной обработки древесины, но тем не менее такие дома имеют относительно небольшую огнеустойчивость. Да к тому же велика вероятность, что в полостях стен заведутся грызуны либо насекомые, поэтому не забываем проводить все необходимые мероприятия по борьбе с этими вредителями.

Строим сами – схема возведения каркасного дома

Ознакомившись со схемой и особенностями возведения стен каркасного дома, следует уже перейти непосредственно к практической части. Тут вам предстоит выбор – либо довериться профессионалам, либо взяться за работу самим, но придется тщательно подбирать материалы, а это потребует дополнительного изучения рынка, чтобы не наткнуться на плохой товар.

Как построить каркасный дом своими руками - пошаговая схема

Шаг 1: Подготовительный этап

В первую очередь следует определиться с количеством строительного материала. Для этого рисуется схема устройства стен, проводятся необходимые замеры и расчеты. Не лишним окажется предусмотрительность и в вопросе инструментария, дабы потом в процессе работы не возникали лишние отвлекающие факторы. Итак, нам понадобится дрель, шуруповерт, отвес, уровень, строительная линейка, угольник, молоток, вполне возможно, пригодятся также электролобзик и ножницы по металлу. Кроме того, не забываем приобрести и специальные антисептические средства, которыми следует обработать все деревянные элементы, чтобы придать им огнеупорные свойства и защитить от термитов.

Шаг 2: Конструкция каркаса

Уже было сказано, что толщина стен каркасного дома во многом зависит от назначения здания, и на нее влияет сечение стоек. Поэтому площадь опор для жилого помещения должна быть не менее 50 см 2 . В первую очередь идет монтаж нижней обвязки на гидроизоляцию фундамента, а затем уже в ее пазы устанавливаются лаги. Естественно, все углы должны быть прямыми, также выравнивается и горизонталь. Для дальнейшего упрощения работ рекомендуется выдерживать расстояние между лагами равное толщине утеплителя. Затем, тщательно обработав все элементы антисептическими средствами, можно установить угловые стойки и закрепить их верхней обвязкой, и только после этого монтировать промежуточные брусья.

Обязательно проверяйте на каждом этапе, выдерживается ли горизонталь и вертикаль, ведь от этого зависит результат.

Шаг 5: Внутренние работы

Конструкция внутренней стороны стен каркасного дома состоит из меньшего количества слоев – только из пароизоляции и непосредственно отделочного материала. В качестве последнего выступает гипсокартон, фанера, ДСП. Если помещение будет жилым, то обязательно обращайте внимание, не вреден ли состав отделочного материала для здоровья, ведь некоторые виды ДСП ядовиты и непригодны для подобного использования.

Самой простой и быстрой технологией возведения стен дома, является каркасная. Каркасные стены и строения отличаются прекрасными теплоизоляционными характеристиками, сейсмоустойчивостью, долговечностью. И конечно нельзя не отметить финансовую сторону вопроса. Каркасный дом – экономически выгодное решение, благодаря особой конструкции и применению недорогих материалов.

Каркасные стены представляют собой технически несложную, но эффективную конструкцию включающую:

Устройство каркасной стены может иметь свои отличительные особенности, например использование металлических стоек, но сама конструкция остается неизменной.

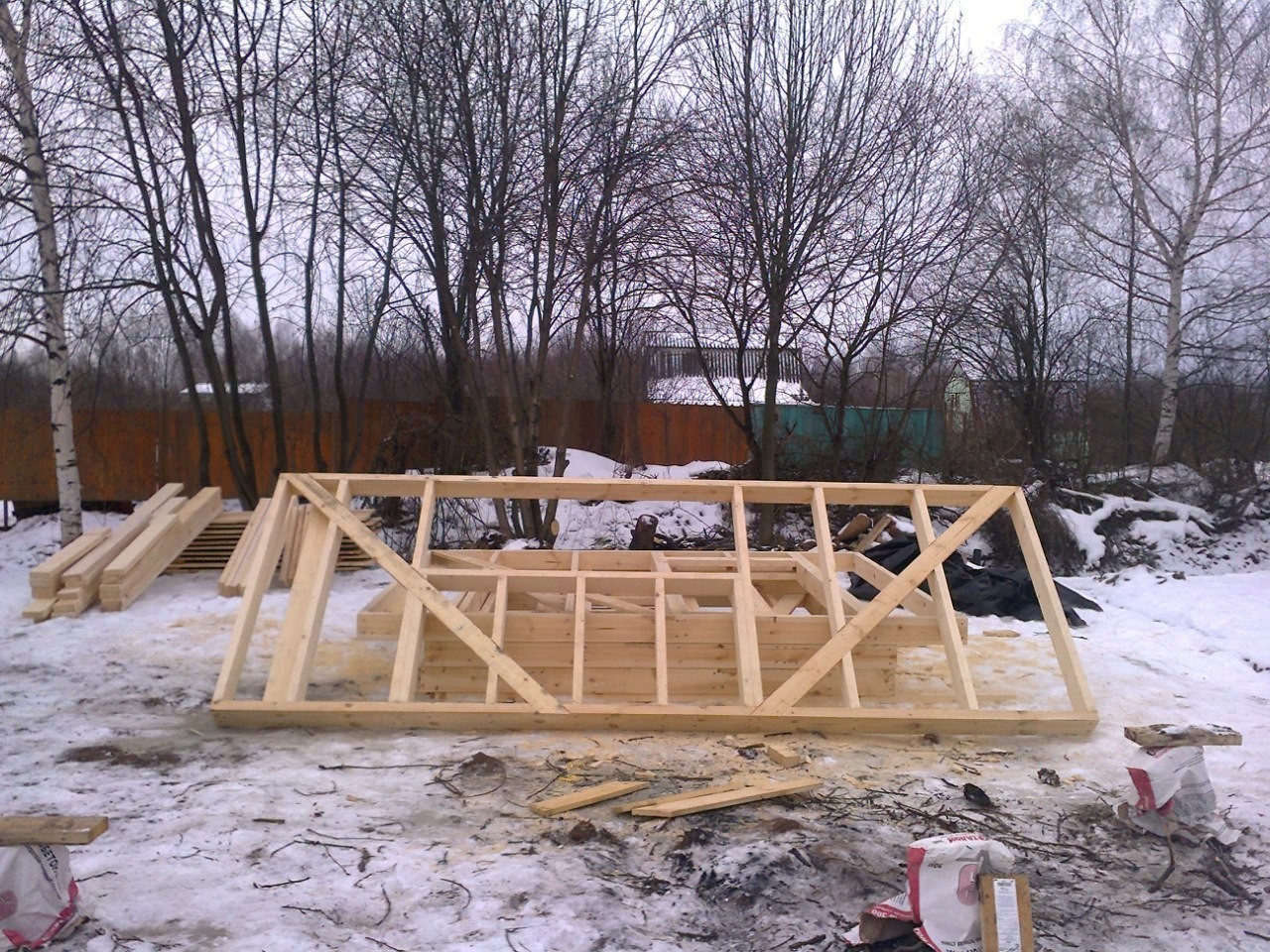

Каркасные стены и этапы их возведения

Примечателен тот факт, что построить каркасную стену самостоятельно может любой и это не вызовет особых проблем. Более того, для работы нет необходимости иметь специальное образование или огромный опыт в данной области.

Нижняя обвязка и лаги обязательно обрабатываются антисептиком!

Стены могут возводиться из штучных элементов, то есть, устанавливая каждый несущий брус поочередно или сборной конструкцией. Другими словами заранее подготавливаются фрагменты каркаса, которые потом крепятся на брус нижней обвязки.

Также одним из видов каркасного строительства является возведение дома из готовых панелей (щитов). Они производятся в цеху по заранее согласованному проекту. Такие панели поставляются на площадку в сборе, то есть имеют оконные проемы, места для установки дверей и т.д. Остается только закрепить щиты к каркасу и стены готовы. Данная технология позволяет существенно сократить время работ, но имеет ограничения по вариативности исполнения. Помимо этого, панели могут иметь большой вес, и возможно потребуется кран для их монтажа.

Структура стены

Когда монтаж каркаса закончен, то можно приступать к устройству многослойной конструкции стен. Здесь каждый из составных элементов играет определенную функцию, поэтому необходимо соблюдать особую технологию строительства.

Варианты наружной отделки

Безусловно, наружные стены каркасного строения сложно назвать эстетически привлекательными. Однако после отделки их нельзя будет отличить от более дорогих деревянных или кирпичных аналогов.

Традиционно стены декорируют двумя способами:

Также практикуется наружная отделка в виде кладки декоративного кирпича. Такой вариант оформления придаст каркасному зданию элегантность, изысканность и неповторимый внешний облик.

Строительство каркасного дома – популярная технология для зимних или летних дачных домов. Эту технологию отличает простота, бюджетная стоимость, экономичность, сравнительная легкость сборки, возможность быстрого выполнения всех работ. Важно спроектировать и рассчитать трудоемкость работ, количество материалов с учетом климата и индивидуального бюджета.

В основе каркасного дома – стены, их правильная конструкция является одним из факторов успешного строительства. Каркасные дома могут быть возведены своими руками.

Будете ли вы сами заниматься выполнением работ или предпочтете обратиться к подрядчикам – знания о правильном устройстве стены каркасного дома будут полезными, позволят рассчитать стоимость работ, определить количество необходимых материалов и выбрать лучший вариант.

Для строительства своими руками требуется много свободного времени: люди с полной занятостью не смогут оперативно справиться с объемом работ.

Каркасный дом основан на жесткой конструкции, в которой вертикальные стойки соединяются горизонтальными перемычками.

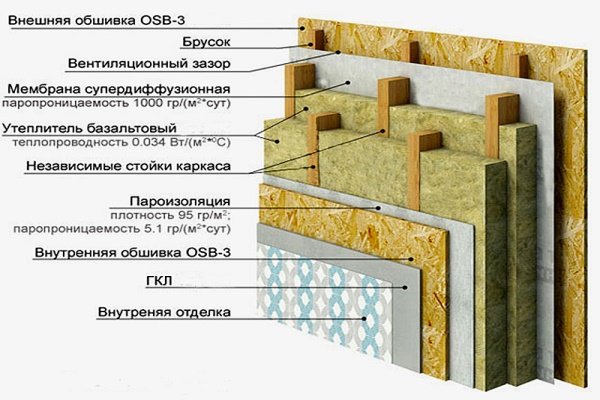

Устройство стены каркасного дома (пирог)

В свободные ячейки помещается утеплитель, потом происходит отделка поверхности стен изнутри и снаружи. Каркас устанавливается непосредственно на фундамент, но в ходе строительства нужно сначала собрать каждую стену, как отдельную раму, на ровном участке рядом с фундаментом. Стены каркасного дома образуют своеобразный “пирог”, собранный по строгим правилам.

• Расчет толщины стен проводятс учетом особенностей климата и предназначения строения;
• При выборе утеплителя важно достичь хорошей звукоизоляции, а также теплоизоляции, при этом рассчитать его количество и оптимальную стоимость;
• Утеплитель важно защитить от увлажнения и других неблагоприятных воздействий при помощи специальных плёнок;
• Правильная технология укладки утеплителя предотвратит потери тепла, для экономии энергии также необходимы расчет и планирование.

Строители стремятся снизить стоимость отопления благодаря лучшему утеплению здания. Расчёт размеров стен и подбор утеплителя – залог успеха.

Расчёт размеров стен и подбор утеплителя

Для этого стойки каркаса нужно выполнить из бруса толщиной от 200 мм. Допускается также перекрестный каркас, сбитый из брусков размером 50х50 мм.

Расчет толщины стен зависит от климата: в теплых районах, с жарким летом и мягкой зимой, толщина стен может быть уменьшена.

Расчет показателей для дачного домика, который посещается только в летнее время, будет простым: достаточно толщины стен в 40 мм, а для каркаса подойдет обрезная доска шириной около 15 см, называемая “сороковкой”.

Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.

Утепление каркасного дома эковатой

Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.

Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.

Для внешней защиты стенового “пирога” необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.

Пароизоляция внутри здания и его гидроизоляция с внешней стороны

Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.

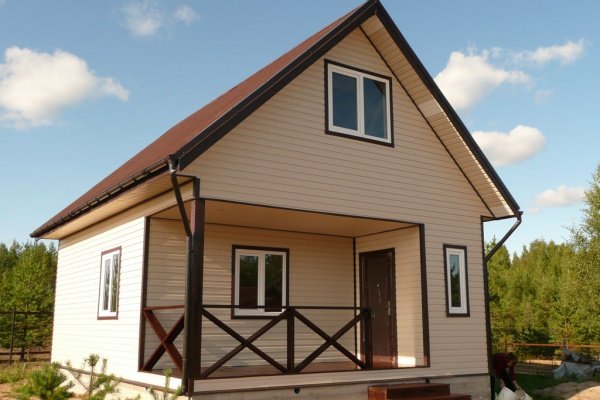

Виниловый сайдинг

В дачных домиках применяется виниловый сайдинг.

Виниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов, отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.
Металлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Схема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель. Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем.

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

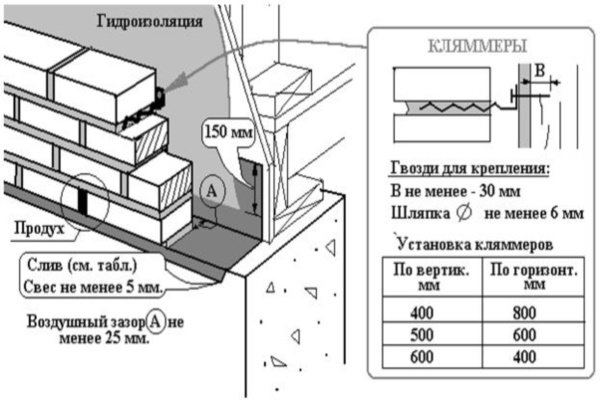

Схема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Плиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Штукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Обшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Обшивка фасада деревянных домов термопанелями

Для внутренней отделки применяют вагонку, древоволокнистые плиты, возможен гипсокартон, но он не выносит температур ниже нуля.

Отделка вагонконкой

Применять его для работ по отделке летних домиков, отопление которых зимой не планируется – нельзя.

Как видно, каркасная технология строительства оптимально сочетает качество и стоимость. Устройство стен каркасного дома отлично подходит для качественного утепления жилого помещения.

Необходимо тщательно спроектировать каркасный дом, выполнить точный расчёт работ для долговечности и надежности дома.

Данная технология отличается простотой работ и позволит обеспечить невысокую их стоимость.

Видео

В этом видео вы можете узнать много интересного и нового о том, как избежать ошибок и построить правильные каркасные стены.

Каркасный дом – это возможность не очень дорого и достаточно быстро решить жилищные проблемы семьи. Прочный, практичный, теплый дом – это легкая конструкция, которая способна простоять не один десяток лет. При этом для строительства не требуется сложного тяжелого фундамента, однако сложность есть – каркасные стены. Стеновые конструкции должны быть правильно утеплены и гидроизолированы, тогда вашему дому не страшны любые перепады температур, микроклимат останется комфортным и дом действительно обретет уют.

Недорого, не значит плохо

Основная популярность технологии заключена в возможности использования недорогих строительных материалов, что удешевляет цену проекта. Минимальное применение древесины, отсутствие кирпичной кладки, блоков газо-, пенобетона – данный параметр значительно облегчает общую массу строения, а значит, возможно сэкономить на обустройстве несущей основы без утраты практических и прочностных характеристик всего дома.

Еще один положительный момент – быстрая установка стен дома. Технологически, коробка возводится буквально за 4-6 недель, причем нет дальнейшей усадки, что дает экономию времени на строительство. А упрощенная конструкция и многообразие проектов позволяют реализовать сложнейшие планировки без особых финансовых вложений.

Интересно! Каркасные стены идеально скрывают коммуникации, поэтому при строительстве не придется дополнительно монтировать короба, скрывающие элементы, что также очень удобно.

Конструктивно, дом состоит из несущего каркаса, утеплителя, который закладывается внутрь, внешней и внутренней обшивки, дополненных слоями. Внушительный перечень преимуществ технологии можно заключить в следующем: стена каркасного дома при минимальной толщине,по отношению к любому другому типу застройки, сохраняет все практические качества, при этом соблюдается лучшее соотношение площади застройки к полезной площади внутренних помещений.

В зависимости от типа и толщины применяемого утеплителя, стеновые панели обладают следующими параметрами энергосбережения:

• минвата толщины 150 мм = R 3,2;
• минвата толщины 200 мм = R 4,3;
• пенополистирол толщины 150 мм = R 3,7;
• пенополистирол толщины 200 мм = R 5.

Важно! Для обеспечения сохранения всех качеств, каркасный дом следует возводить из сухого пиломатериала. Применение сырых элементов приведет к усыханию конструкции, а значит, появлению деформации, ослаблению крепежных узлов. Впоследствии дом потребует ремонта и подновления. Часто используемые доски имеют параметры 150*50 мм или 200*50 мм, ширина элементов зависит от толщины применяемого утеплителя. Наружная обшивка допускает применение плит ОСП, фанеры с нужным уровнем сопротивления влажности, ЦСП, помимо защитных функций, обшивка придает каркасу прочность. В качестве утеплителя хорошо подходит обычный плотный минераловатный слой (вату нужно рассчитывать на примере вертикальной конструкции, не горизонтальной, иначе она будет сползать) или же слой пенополистирольных материалов.

Использование пенопласта – мера дешевая, но не самая выгодная. Для того чтобы пенопласт хорошо держался, придется заделать все щели и стыки монтажной пеной. Стоимость такого крепления снижает разницу в цене, а иногда увеличивает общую стоимость работ. Кроме того, пенопласт – материал, в котором часто устраивают гнезда грызуны, а такое его качество явно сводит на нет все достоинства.

Один из важных элементов обустройства каркасных стен – монтаж пароизоляции. Материалы выстилаются с внешней стороны, защищая утеплитель от намокания. Герметичность и качество пароизоляционных материалов должны быть очень высокими, кроме того, все щели обязательно проклеиваются обоюдосторонней лентой. Однако, если применять полистирольные утеплители, пароизоляция не требуется, так как материал сам прекрасно отводит влагу.

Важно! Наличие пароизоляции создает внутри стен замкнутую воздушную среду, а это значит, что необходима вентиляция. Обустройство ее продумывается на стадии создания проекта.

Строительство каркасного дома может быть произведено по двум вариантам:

1. применение штучных материалов, подготовка которых, распиловка и сборка производится на строительной площадке;
2. применение крупнопанельных размерных элементов, называемых щитами. Изготовление продукции допускает только промышленные варианты, на стройку материал доставляется в нужной конфигурации и на месте производится только сборка и установка. Процесс довольно легкий и быстрый, однако вес щитовых конструкций иногда требует применения специальной техники.

Совет! Щитовая технология доступна в нескольких вариантах: наличие только односторонней обшивки, что предполагает обустройство обшивки с другой стороны щита после возведения коробки и наличие двусторонней обшивки. Во втором случае стены каркасного дома полностью готовы и нужно лишь установить их на место. Как правило, это СИП панели, оснащенные толстым слоем пенополистирола, который выполняет сразу две функции: теплоизоляция и пароизоляция. При этом панели имеют повышенную прочность, в сравнении со стандартным рамочным каркасом.

Недостатки стеновых каркасных конструкций

Один и главный минус – это скопление влаги в каркасе. Данная проблема может возникнуть в толще утеплительного материала и приведет к тому, что появятся коррозионные бляшки, плесень, сырость. Такой дом простоит недолго.

Поэтому очень важно выбирать наиболее качественный утеплитель и максимально тщательно его гидроизолировать. При этом помнить о том, чтобы теплоизоляция пришлась не по вкусу грызунам, жучкам, не была подвержена гниению и деформации. Как только решится данная проблема, можно строить дом, который подарит не один десяток лет безупречной эксплуатации.

Каркасные стены: конструкция элементов

Структура стены каркасного дома имеет несколько обязательных узлов: жестко связанный рамный элемент с наличием горизонтальных обвязок, добавочные конструкции, вертикальные стойки, внутренний наполнитель и обшивка. В разрезе подобный «пирог» выглядит так (материалы даны с учетом стандартного строительства):

• обшивка из имитации бруса;
• обрешетка;
• мембрана пароизоляции;
• плита древесная (ДСП);
• стеновая каркасная конструкция (доска, брус);
• теплоизоляционный материал;
• звукоизоляция;
• фанерная плита;
• внешняя отделка.

Теперь рассмотрим, какой «пирог» является особенно правильным. Технология требует применения только качественной сухой древесины, иначе усыхание приведет к необратимым последствиям. Например, доска сырая ширины 150 мм в процессе усушки превратится в доску ширины 145-147 мм, а это значит 3-5 мм зазоров, которые значительно снизят тепловые качества дома.

Утепление предполагает применение разного материала, главное, чтобы он устойчиво держался в вертикальной плоскости, не скатывался и не собирался гармошкой у низа. Лучше всего использовать материал плитного характера или фиксировать листы пеной.

Пароизоляция обустраивается всегда внахлест, снизу вверх. Линия нахлеста указывается на рулоне пунктиром или чертой.

Важно! Толщина теплоизоляционного слоя подбирается с учетом климатических особенностей региона.

В зависимости от применяемых стеновых панелей, иногда случается, что толщина теплоизоляции немного больше, чем внутренняя полость каркаса стены. Решение проблемы – применение дополнительного деревянного каркаса или плитного элемента, монтируемого под наружную облицовку. Неважно, какой выбран вариант строительства, слои «пирога» жестко скрепляются и закрепляются посредством пластиковых гильз, чтобы в процессе эксплуатации минимизировать риски деформации изоляции. Стойки каркаса не должны располагаться с шагом более 0,6 м.

При толщине теплоизоляционного материала больше 20 см делается двойной каркас. Процедура облегчает весовую нагрузку на основной элемент стены. Применение блоков модульного типа облегчает процесс строительства, при этом устройство блоков имеет параметры, заранее подготовленные к каждому индивидуальному региону. Чаще всего это плиты ОСП с утеплителем полистирольного или минераловатного типа. Данная конструкция обеспечивает высокий показатель энергосбережения и просто соединяется на стройплощадке.

Конструкция мелкоразмерных стен каркасного дома, если строительство ведется именно из таких элементов, ничем не отличаются от щитов, только при обустройстве пароизоляционного слоя придется проводить прокладку панелей цельным куском, а места соединения усилить силиконовой массой.

Что касается того, какая должна быть толщина стены каркасного дома, выстроенного для постоянного проживания, то специалисты рекомендуют размеры не менее 15 см. Это касается не всего «пирога», а только утеплителя. Для строения временного типа достаточно и 10 см минваты, но тогда зимой придется прогревать дачу, чтобы остаться там переночевать. Таким образом, складывая все толщины, получим полную толщину стеновой панели каркасного дома.

Важно! Утепление минватой, как самым распространенным материалом, имеет свои параметры толщины: применяется в основном утеплитель со средним показателем 15-18 см, а беря во внимание полное устройство конструкции, толщина стены составит 22-24 см.

Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки . Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

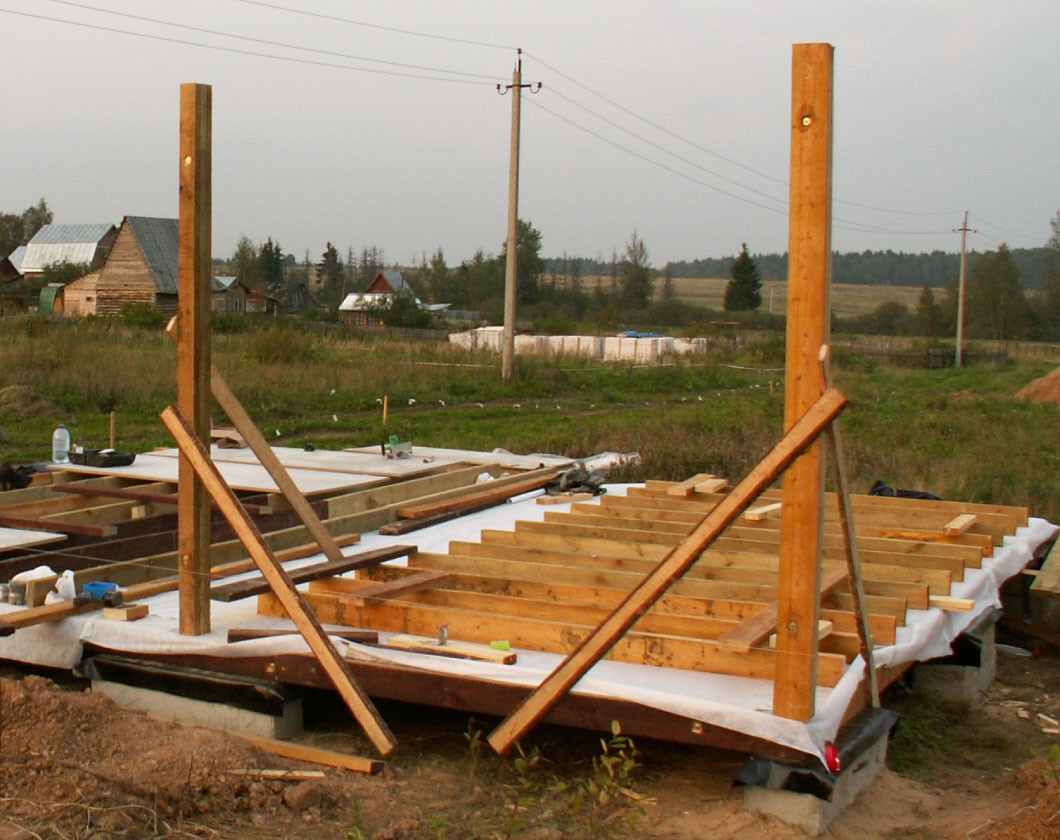

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
2. Его укрывают слоем гидроизоляции.
3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
4. Изнутри между стойками каркаса укладывают утеплитель.
5. Укрывают его пароизоляционным материалом.
6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм.

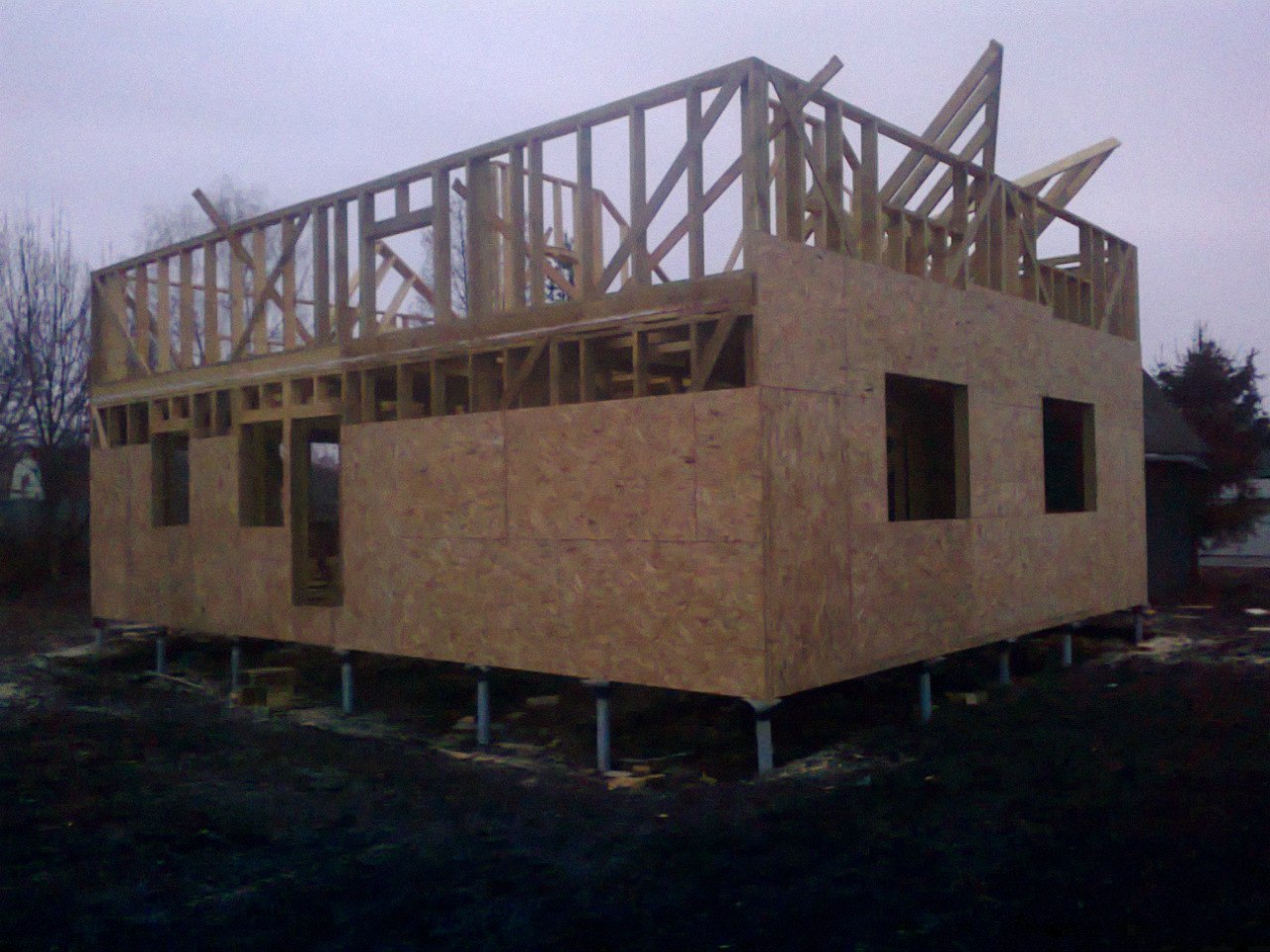

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены -плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1 .

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны . Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя.

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата . Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

По эксплуатационным свойствам ее превосходит – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Видео: технология возведения стен от А до Я
