Электрический теплый пол в деревянном доме. Как сделать водяной теплый пол на деревянном полу Водяные полы своими руками в деревянном доме

Для водяного теплого пола классической конструкции применяется тяжелая цементно-песчаная стяжка толщиной от 8 см. Такая толщина необходима в первую очередь для сохранения целостности самой стяжки при нагревании, недопущения ее растрескивания, а также в целях лучшего рассеивания тепловой энергии от труб. Но весьма тяжелая стяжка на деревянных лагах в большинстве случаев, без строительства новых фундаментов, не применима.

Чем можно заменить толстую цементно-песчаную стяжку, чтобы сделать теплый пол по деревянным лагам, у которых несущая способность ограничена…

Особенность облегченного теплого пола

Отличительными особенностями сухой системы теплых полов с деревянными лагами является следующее.

Цементно-песчаная стяжка может быть заменена на сухую сборную стяжку меньшей толщины из плит содержащих гипс или (и) цемент и связующие волокна, не растрескивающиеся при нагревании. В основном применяется гипсоволоконные плиты (ГВЛ), цементностружечные плиты (ЦСП).
Нагревательный трубопрвод необходимо укладывать на металлические листы, которые будут проводниками и рассеивателями тепла. В противном случае возможно снижение отдаваемой мощности и появление температурной зебры. Но вместо укладки металла также можно повысить плотность укладки трубопровода в 2 – 4 раза.

Облегченному водяному теплому полу присущи простота конструкции и высокая скорость строительства.
Трубопровод может быть размещен и между имеющимися лагами, что позволяет создавать пол в низких помещениях.
Теплоемкость сборной сухой стяжки сравнительно небольшая, поэтому система отопления, как и радиаторы, может оперативно настраиваться на нужный режим работы. Это значит, что облегченная система может быть единственной системой отопления в доме, пока будет хватать его тепловой мощности.
Тепловая мощность внутрипольного обогрева со сборной стяжкой обычно не может превысить 0,7 кВт с 10 метров кв. площади, при комфортной температуре полов в 28 градусов (теплоноситель 30 – 35 градусов). Следовательно, для хорошо утепленного дома в центральных регионах, такой мощности будет достаточно на большинство времени отопительного сезона. Еще информация,

Создание сборного теплого пола имеет смысл делать не только при строительстве дома, но и при проведении капитальных ремонтных работ. Такой теплый пол может выполнен поэтапно — сначала действующая система в одной комнате, затем создается в следующей….

Как утеплять нагреваемый пол с лагами

При выборе схемы утепления, прежде всего учитывается высота помещения (желательно не делать меньше 2,45 м) и конструкция полов.

Наиболее часто встречается следующая ситуация – имеется невысокий проветриваемый подпол, над ним располагаются лаги высотой не менее 15 см. При этом высота помещения большая и может быть уменьшена на 10 см.

Тогда оптимально расположить слой утеплителя минеральная вата толщиной от 15 см между лаг (для полов сопротивление теплопередаче не ниже 4.2 м2 х °С/Вт, для центрального региона, согласно Требования СНиП 23.02-2003).

Утеплитель от жилого пространства дома отгораживается пароизолятором, а проветривается через подполье. Обычно мембрана пристегивается к боковинам лаг с оставлением между ней и досками воздушного зазора от 2 см.

Но возможны варианты и комбинированного утепления – минеральной ватой и экструдированным пенополистиролом.

При этом минеральная вата слоем 10 – 15 см размещается между лаг, а выше чернового пола – экструдированный пенополистирол слоем 3,5 – 5 см. Поверх слоев размещается пароизоляционная мембрана.

Этот вариант также выручает при недостаточной высоте лаг, когда нет возможности разместить между ними слой утепления необходимой толщины.

Варианты размещения трубопровода

Размещение трубопровода между лагами или брусьями.
Для лучшего распределения тепловой энергии в конструкции теплого пола применяется профилированный листовой металл.

Это может быть как специальный рассеиватель тепла под трубы, так (для размещения между лаг) и обычный профлист. Трубопровод укладывается в волнах профлиста и оказывается ниже уровня обрешетки.

Поверх контробрешетки или лаг укладывается листы гипсоволоконные или цементно-стружечные в 2 слоя. Они обладают достаточной теплопроводимостью, при этом не растрескиваются. Слои скрепляются между собой клеящим раствором и рядом шурупов с шагом 25 см.

Представлена схема размещения трубопровода теплого пола для второго этажа с подшивкой потолка первого этажа. В данном случае толщина утеплителя может быть небольшой, 50 – 100 мм (не греть потолок нижнего этажа), при этом внутри помещения желательно применять экологичный автоклавный газобетон плотностью 100 – 150 кг/м куб., а не минеральную вату или опасные при пожаре пенополистиролы. От пара поступающего из нижнего помещения утеплитель отгораживается мембраной- пароизолятором.

Трубопровод в рельефном утеплителе

Выпускаются листы экструдированного пенополистирола с рельефной поверхностью, на которой можно расположить металлические листы и трубопровод выбранным рисунком.

Этот утеплитель укладывается на доски чернового пола, при этом толщина основного слоя утепления может быть уменьшена, к примеру, до 10 см, а экструдированный пенополистирол применяется толщиной 3,5 – 5 см.

Затем пустоты заполняются цементным (гипсовым) раствором, делается ровная поверхность, а поверху, как и в предыдущем примере укладывается двойные гипсоволоконные листы.

Можно применить и обычные листы экструдированного пенополистирола, затем нагревающимся инструментом вырезать в них пазы под металлический рассеиватель тепла и трубопровод. Но вариант требует большие затраты ручного труда и перерасхода утеплителя.

Для равномерного нагревания всей поверхности теплораспределительные пластины должны находиться под 80% площади теплого пола.

Размещение трубопровода внутри сухой стяжки.

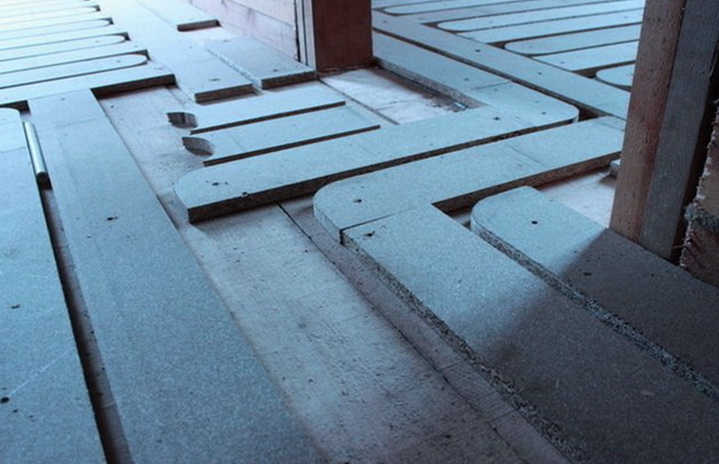

Пазы для размещения теплоотражателей и трубопровода можно создать не только утеплителем, но и стяжкой.

На лаги укладывается черновая основа в виде одинарного листа ГВЛ (ЦСП). На нее укладываются куски гипсокартона нужной конфигурации, а между ними металлические листы и пристегнутый к ним трубопровод.

Промежутки, пустоты заполняются цементно-песчаным раствором с пластификатром, поверхность выравнивается. Выше укладываются два слоя листового материала ГВЛ или ЦСП.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

Традиционным, под стяжку из цементно-песчаного раствора.
«Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20-30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3-5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

Современные системы отопления строятся таким образом, чтобы достичь максимальной эффективности от работы, создать гармонию и уют в доме. Добиться этого можно путем использования теплых полов на основе водяных труб, которые сегодня допустимо укладывать даже в деревянных домах из бревна и бруса, а также клееных материалов. Существенной разницы в обустройстве полов нет, поскольку нормы соблюдения технологии едины для всех видов конструкций.

Пример укладки труб теплого пола в деревянном доме

Подготовка основания

Монтаж водяного теплого пола своими руками в деревянном доме начинается с подготовки. На этом этапе требуется выравнивать основание. Обычно засыпают землю, которая была получена при рытье ленточного фундамента и оставляют место для подушки из песка. Подушка, в среднем, занимает 5 см основания, и является амортизирующим слоем, а также исключает прямое соприкосновение бетона с землей, что пагубно для стяжки. В идеале поверх подушки из песка должна остаться величина, равная 22 см.

После того как подушка утрамбована, поверх нее кладут гидроизоляцию, используя рубероид или пленку. Гидроизоляция кладется внахлест 10 см друг на друга и проклеивается специальным скотчем.

Черновая стяжка будущего теплого пола

Основание для укладки трубы должно быть прочным. Случись что, просядет земля под полом, труба лопнет под весом чистовой стяжки и даст течь. Такой ремонт трудноустраним. Поэтому специалисты рекомендуют обустраивать полноценный «пирог» будущего пола, состоящий из черной и чистовой стяжки, соответственно.

Внимание! Черновая стяжка должна быть залита максимально в уровень. Для этого следует отбить общий горизонт пола исходя из того, что минимальный уровень стяжки должен составить 7 см.

Рекомендовано использовать армировочную сетку для пола, которая укладывается поверх гидроизоляции, связывается между собой вязальной проволокой. Достаточно, если сетка будет иметь ячейку размером 10 на 10 см. По уровню выставляют штукатурный маяк (как самый дешевый вариант), подкладывая под него цементный раствор и прочие подложки для выдержки расстояния. Оставляют пол до утра, до высыхания маяков, после чего приступают к заливке.

На другой день стяжка будет готова. По технологии бетон застывает 28 проектных дней. Все это время его необходимо поливать для достижения большей крепости.

Утепление пола

Как правило, 28 дней никто не ждет, поскольку на это нет времени на этапе строительства. Приступают к укладке утеплителя своими руками. В качестве проверенного материла для утепления полов в деревянном доме используют экструдированный пенопласт. Это легкий, но очень плотный и теплый материал, который часто кладут под половицы в деревянном доме. Расчеты показывают, что толщина пенопласта для ЦФО должна быть не менее 3 см (обычно кладут 5 см).

Утеплитель расстилают по всей площади дома, после чего прокладывают теплоотражающую пленку. Собственно, пленка представляет собой фольгированную основу, которая будет отражать тепло от трубы направлять его вверх.

Поверх утеплителя лежит отражающая металлизированная пленка, на которой уложены контуры теплого пола, направленные в коллектор

Есть два вида пленки – обычная и подороже. Вариант подороже представляет собой металлизированную фольгу, дешевле – обычную. Металлизированную фольгу можно положить поверх утеплителя и не защищать ее дополнительно. Для обычной фольги требуется защита из полиэтилена, поскольку бетон может разъесть ее под воздействием агрессивной среды. Так как фольга имеет толщину в 5 мм, можно получить эффект проседания стяжки на эту величину. Как итог – отваливающаяся плитка, трещины в затирке и другие нюансы.

После того как отражающая фольга уложена, покрыта пленкой, переходят к укладке демпферной ленты. Стяжка пола будет деформироваться при нагревании. Таким образом, она будет давить на стены или фундамент, что может привести к появлению трещин, деформации. Демпферная лента укладывается по периметру всех стен в частном доме, немного выступая за пределы будущей чистовой стяжки. Лишнее обрезается по окончанию работы.

Укладка трубы теплого пола

Далее – устройство современного теплого водяного пола в деревянном доме. Важным условием укладки трубы является то, что конур должен быть целым. Ни надрезов, ни перегибов быть не должно, поскольку избыточное давление в контуре выдавит это место и будет утечка воды. Поэтому во время укладки пола придется катать бухту, которую начинают вести из топочной и туда же возвращают.

Внимание! Специалисты рекомендуют укладывать , чтобы длина контура не выходила за пределы 80 м. Максимум разрешают укладывать контур длиной в 100 м, но лучше этого не делать. Выход из положения – разбить комнату на два и более контура.

Помещение, разбито на два контура отопления, трубы которых уложены по схеме «улитка»

Выбор схемы для укладки трубы – это важный момент работы. Чаще всего используют схему «улитка», поскольку у нее самый высокий КПД. Материала на нее пойдет в два раза больше, но, в конечном счете будет комфортнее, поскольку пол прогревается равномерно. Принцип укладки такой схемой заключается в том, что труба, условно, закручивается по спирали, где вы заранее отставляете расстояние между трубами для разворота на 180 градусов.

Считается, то труба 20 мм в диаметре греет на 15-20 см вокруг себя. Чтобы не оставалось зон холода, рекомендовано располагать трубы подачи на расстоянии не более 30 см друг от друга, а между ними при развороте трубы пройдет обратка. Здесь будет находиться остывшая жидкостная основа, которая, под действием циркуляционного насоса будет подаваться на котел для подогрева.

Внимание! Схема «улитка» удобна тем, что вода на котел поступает слегка остывшая, а, значит, будет затрачиваться меньше ресурсов на подогрев воды, чем на ее нагрев с нуля. Отсюда меньше затраты на коммунальные услуги, несмотря на большие затраты на материалы в начале работы.

Как закрепить трубы

Каждый, кто читает этот материал и осмысливает момент укладки, задается вопросом о креплении труб. Собственно, самым простым вариантом будет использовать клипсы, которые огибают трубу и забиваются в утеплитель.

Общий вид трубы, которая закреплена к утеплителю посредством клипс

Для точности работы сначала рисуют контур укладки, затем один тянет и раскатывает трубу, а другой прибивает ее легкими ударами молотка к пенопласту. Такой способ получается довольно надёжным, поскольку легко выдерживает постоянные перемещения рабочих по трубам.

Труба уложена, происходит отбивка уровня пола для чистовой стяжки

Другой вариант чуть дороже, но позволяет дополнительно армировать чистовую стяжку. Здесь кладется сетка с мелкой ячейкой в 10 см, к которой пристегивается труба на стяжки или вязальную проволоку. Если в доме есть промежуточная комната, через которую проходят трубы транзитом в другие помещения, то уложите контур так, чтобы сэкономить материал. Правда, отключая некоторые контуры, например, зал или кухню, в промежуточной комнате будут образовываться участки холода, что будет некомфортно. Если вы хотите этого избежать, то кладите транзитные трубы рядом друг с другом и используйте теплоизоляцию.

В котельной труба обрезается с запасом, примерно по полметра, для удобства монтажа коллектора. Как только заведена последняя труба и закреплена к полу, необходимо сделать фиксацию трубы в топочной к стене. После этого желательно проверить систему, но довольно часто заливают чистовую стяжку. В качестве чистовой стяжки пола часто используют полусухую стяжку. Она самая удачная в своем классе, что позволяет получить безопасный, прочный, сухой и экономичный водяной теплый пол в деревянном доме.

Чистовая полусухая стяжка пола в доме из бревна

Трубы металлопластиковые для теплого пола при укладке приходится поворачивать не только на 90 градусов, но и на 360. Чтобы избежать заломов системы, используйте специальный гофрированный инструмент. Через него пропускают трубу и тянут на протяжении всего контура. При необходимости поворота гофрированный патрубок помогает соразмерить ваши усилия и не наделать лишнего.

Как выглядит котельная в деревянном доме с теплыми полами

Итак, трубы завели, пришло время монтировать коллектор. Какой это будет коллектор – решайте сами. Главное, чтобы количество его выводов соответствовало контурам водяного теплого пола вашего деревянного дома. Коллектор монтируется на стену в специальный короб или без него. Затем, используя развальцовку для труб теплого пола, производят соединение к контурам подачи и обратки.

Коллектор обязательно включает в себя воздухоотводчики, байпас на случай необходимости закольцевать систему, циркуляционный насос и подмес. Последнее позволит отрегулировать температуру только контуров теплого пола, а температуру радиаторов, если такие имеются в доме, оставит неизменными. Обязательны краны перед каждым ответвлением. Понятно, что они требуют дополнительных вложений, переходов с пластика на металл, доставляют сложности и отнимают время монтажа. В конечном счете они позволяют перекрыть проблемный участок на случай ремонта.

Внимание! Все переходы с пластика на металл рекомендовано уплотнять специальной лентой или льняной нитью, используя пасту для герметизации. Это позволит исключить протечки системы.

Заключение

Подобная технология укладки труб теплого пола подойдет не только для деревянных домов, но и для любых современных вариантов. Поверх уже готовой стяжки можно положить плитку или керамогранит, которые обладают лучшей теплоотдачей. В то же время стяжку делают и под ламинат, который, несмотря на подложку, будет пропускать тепло и обогревать помещение.

КПД теплого пола намного выше чем КПД радиаторов, поскольку нагрев идет снизу-вверх, создавая комфортное распределение температуры. Теплые полы можно использовать автономно или в дополнении к радиаторам отопления. Современные системы позволяют устанавливать блок автоматики, контролирующий температуру каждого контура и создающий индивидуальные зоны комфорта в доме.

Общий вид коллектора теплого пола после окончания всех видов работы, включая отделку пола

Желательно заливать стяжку, поскольку дощатый пол из-за высокой плотности будет хуже пропускать тепло. Бетон, напротив, инертен, и, прогреваясь за 12-14 часов при величине стяжки в 9 см, долго сохраняет тепло.

Полы с подогревом - один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.

Главная проблема - невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана - относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола - причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

листовые инфракрасные пленочные обогреватели;
фольгированные маты;
стержневые греющие маты;
кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола - запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение - самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты - разновидность пленочного теплого пола. Точнее - гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью - карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений - в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты - наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей - 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче - не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок - керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин - только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию - хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка - но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется - эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои - и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего - основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу - их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости - и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает - пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется - его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно - в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия - он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости - уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае - уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

даже обогревающий относительно небольшой участок пола электрический мат или кабель - довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней - из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников - обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно - в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Видео по теме

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — , в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной . Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

визуальный осмотр состояния поверхности деревянных досок;
ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
устранение треснувших и прогнувшихся досок;
выравнивание лагов в местах прогиба;
добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами. Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

Готовые пазы для монтажа водяной под деревянные полы изображены на фотографии.

Благодаря пазам, укладка отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -20 0 С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.
