Что такое теплый пол?

Итак, теплый пол – это одна из разновидностей систем отопления комнаты. Важнейшая особенность такой системы это то, что нагревательные элементы устанавливаются в пространстве пола.

Для того чтобы была понятной схема монтажа водяного теплого пола, давайте для начала рассмотрим традиционную систему водяного обогрева под окнами со всем знакомыми радиаторами. Прогретый от радиаторов отопления воздух устремляется прямиком под потолок, а не на обогрев нашего тела. Далее, постепенно остывая, воздух спускается на нижние уровни, греется от радиаторов и снова устремляется к потолку. При указанном распределении тепла помещения, теплый поток воздуха будет находиться около радиаторов и под потолком, в то время как наши ноги будут мерзнуть из-за большого недостатка теплого воздуха на нижних уровнях.

Технология монтажа теплого водяного пола подразумевает совершенно другую картинку. Здесь трубопровод - нагревательный элемент равномерно распределен по всей площади пола нашего помещения, поэтому излучение тепла будет одновременно происходить со всей поверхности. В результате потоки самого теплого воздуха будут преобладать у поверхности пола, на уровне 2-х метров, температура воздушного потока в помещении немного уменьшится, и, в конце концов, в районе потолка рассредоточатся самые холодные потоки воздуха.

Такое разделение тепла будет чувствоваться человеком наиболее комфортно. Помимо этого, ноги, постоянно контактирующие с полом, будут теперь находиться на более теплой поверхности, что, в свою очередь, позволит значительно снизить потери накопленного тепла через стопы.

Теплый пол водяной, стоимость монтажа которого немного дороже, чем установка электрического теплого пола, может быть использован не только для подогрева пола, но и служить основным источником отопления, что не приемлемо для электрических полов, в силу стоимости электроэнергии.

Тонкости устройства и монтажа теплого водяного пола

В случае применения горячей воды в качестве главного источника тепла, смысл работы такого устройства сравнительно простой. Вместо использующихся регистров отопления на поверхность пола устанавливается гибкая специальная труба, по которой проходит горячая жидкость. Источником горячей жидкости служит либо газовый котел, либо центральное отопление.

Конечно, вариант с использованием центрального отопления в качестве источника горячей воды, с точки зрения комфорта и уюта, является не самым оптимальным. Так как каждую осень необходимо ждать, когда дойдет до заветной отметки среднесуточная температура и коммунальные службы приступят к очередному отопительному сезону. Поэтому использование теплых водяных полов доступно для собственников частных домов, но не исключается использование в многоэтажных домах. Некоторые новостройки подразумевают подключение теплых полов, при наличии отдельных стояков для их подключения.

Если вы живете, например, на втором этаже, то соответственно, пол будет собой представлять бетонную плиту определенных размеров, однако, если вы спуститесь на первый этаж и зададитесь тем же вопросом, то поймете, что ваш пол является еще и потолком для первого этажа. Конечно, ваши соседи, проживающие в квартире под вами, не будут против дополнительного источника тепла, но вместо этой квартиры может оказаться и подвальное помещение, которому вы сами вряд ли захотите отдавать тепло. Чтобы решить эту проблему необходимо использовать теплоизоляцию по всей площади пола, где будет производиться монтаж теплых водяных полов, видео материалы, которого вы можете посмотреть ниже.

Вторая проблема, которая вытекает из теплопроводности материалов, это если вами будет принято решение установить трубопровод под 5-ти сантиметровую сосновую доску, на которую будет уложено несколько слоев утеплителя, керамическая плитка и ковер, то КПД вашей напольной системы отопления будет равна нулю. Поэтому если вам нужен эффективный теплый водяной пол, то полет фантазий необходимо ограничить материалами с большой теплопроводностью.

Монтаж теплого пола

Монтаж теплого пола водяного подразумевает классическую схему монтажа, то есть укладка трубопровода происходит в цементной стяжке. Это происходит по двум причинам. Первая из которых – это большая нагрузка, от которой необходимо защитить трубопровод. Вторая причина заключается в том, что трубы имеют небольшую площадь, а воздух это хороший теплоизолятор, поэтому контактировать трубы должны не с воздухом, а непосредственно со стяжкой, которая должна работать как нагревающая поверхность.

После того, как вы подготовили слой теплоизоляции, можно приступить к укладке трубопровода. Здесь может возникнуть вопрос о креплении трубопровода к основанию. Давайте разберемся с этим вопросов по порядку.

Теплый пол водяной, технология монтажа которого имеет несколько способов крепежа трубопровода, будет эффективней именно при правильном монтаже.

К примеру, на слой теплоизоляции можно поместить арматурную сетку, к которой с помощью проволоки и будет закреплен трубопровод. Помимо удобного метода разметки, такая сетка будет дополнительно являться армирующим элементом нашей будущей стяжки. Также в специализированных магазинах можно найти разнообразные крепежные ленты и специальные клипсы, которые способны удерживать трубопровод на слое теплоизоляции.

Монтаж отопления теплого пола не требует каких-либо особых знаний, достаточно просто хорошо подготовиться и прочитать достаточную литературу. Крепление трубопровода производят с шагом приблизительно в 1 м. В случае использования легкодоступного проволочного метода крепления нужно вспомнить о необходимости небольшого зазора. Так наглухо притянутый с помощью проволоки трубопровод может достаточно сильно деформироваться через несколько лет. Происходит это из-за разного теплового расширения металлической проволоки и трубопровода. Монтаж теплых водяных полов подразумевает несколько правил, которые позволяют получить максимально качественный эффект от эксплуатации таких полов.

При циркуляции через трубопровод горячая вода передает часть своей энергии в пространство, в итоге происходит снижение температуры.

Поэтому, во-первых, необходимо знать, что длина контура трубопровода не должна быть больше 80-90 м. Оптимальной длиной считается 60м. Если этого недостаточно, необходимо установить новый контур, однако, нужно помнить, что длина всех использующихся контуров должна быть примерно одинаковой.

Монтаж теплого пола

После того, как вы уже приобрели все необходимые элементы и знаете схему установки, можно непосредственно начинать сам монтаж теплого пола водяного. Для этого вам необходимо закрепить трубопровод в подающий коллектор и начать укладку контура. Стоит помнить, что каждый контур необходимо укладывать целым куском, не пользуясь, при этом соединительными элементами. Такие соединительные элементы увеличат риск различных протечек.

После того, как контур уложен, конец трубопровода необходимо подключить к возрастному коллектору. В принципе, монтаж теплого пола водяного, видео материал, по установке которого вы можете посмотреть ниже, довольно хлопотная процедура, но достаточно надежная. Но на этом монтаж системы водяной теплый пол не заканчивается. Если одна из сторон пола превышает 8-ми метровую отметку, необходимо использовать деформационный шов, изготавливающийся из демпферной ленты и служащий для компенсации тепловых расширений.

Технология монтажа водяных теплых полов подразумевает проверку всей системы перед окончательной заливкой.

Для этого в трубопровод впускается под давлением горячая вода. Давление должно превышать рабочее в несколько раз, но не меньше 0,6 МПа. В первом периоде испытания, который длится около 30 минут, давление воды не должно уменьшиться более чем на 0,06 МПа. Во втором периоде испытаний, которое проходит приблизительно 2 часа, значение рабочего давления, достигнутое 1 МПа, не должно убавиться более чем на 0,02 МПа, температура жидкости при этом не должна меняться.

Если ваша система теплых полов прошла все испытания, можно заливать бетонную стяжку, максимальная высота которой не должна быть выше 7-ми см. Водяной теплый пол, монтаж которого не подразумевает каких-то особых знаний, будет служить вам на протяжении многих лет при условии, если производить его ежегодную профилактику.

Что касается материалов для цементной стяжки, то подойдет цемент не ниже марки М300. Будет лучше, если вы будете использовать пластификатор при заготовке раствора.

Заливка водяного пола бетоном

Если вы решили уложить водяной пол своими руками, скажем сразу, эта задача не из простых, но в любом случае, справиться можно абсолютно с любой поставленной перед собой задачей, достаточно быть осведомленным в том, как ее реализовать. Если вы имеете достаточно средств, чтобы заказать установку у специалистов, то рекомендуем воспользоваться их профессиональными услугами. Но в период кризиса, когда каждая копейка на счету, целесообразнее будет использовать свои силы. В связи с этим очень актуальной стает тема возможности создания теплого водяного пола своими руками.

Сразу стоит отметить, что теплые водяные полы лучше устанавливать в загородном или частном доме. В квартире достаточно проблематично подсоединить систему теплого пола к стояку, да и сама возможность у собственников квартир в многоэтажках появилась только с началом строительства так называемого «элитного жилья», где предусматривается проектом система теплых полов.

В обычной «хрущевке» или панельном доме разрешение на установку вы скорее всего не получите, вы можете все узнать, обратившись в ваше ЖКО. Совсем другое дело, если вы уже используете автономное отопление и сами принимайте решение, как и в каком объеме необходимо отапливать свою квартиру.

Устройство пола

Теплый пол по типу установки можно разделить на 2 вида:

• настильный;
• бетонный.

Настильный монтаж делится на деревянную систему установки и полистирольную, а бетонная укладка подразумевает, что будет залита бетонной стяжкой поверхность пола. Настильный вид – отличается от бетонного тем, что все мокрые процессы полностью исключает, благодаря чему в несколько раз увеличивается скорость выполнения работ по установке теплых полов.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м 2 , помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м 2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Во время всех остальных монтажных работ по заливке бетонного раствора система также должна находиться под давлением.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Перед проведением таких испытаний, контуры трубопроводов должны быть заполнены водой, а воздух полностью вытеснен. Испытания необходимо проводить перед началом заливки бетонного раствора.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел - утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Не стоит забывать, что перед каждым трубопроводом на входе на гребёнке обязан стоять кран.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами - при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Боковое местоположение нагревательных элементов приводит к тому, что самое теплое место в комнате оказывается только вблизи от источника тепла, потом нагретый воздух уходит наверх, а уже остывший опускается к основанию пола.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Строительство собственного дома всегда сопряжено с решение огромного спектра проблем, и одной из важнейших всегда является обеспечение комфортного микроклимата во всех жилых помещениях. В характерных для большей части России условиях суровых зим организация эффективной системы отопления становится основной задачей.

Большинство собственников частного жилья отдают предпочтение привычным схемам водяного отопления, открытого или закрытого типа , с установкой радиаторов в помещениях в нужном расчётном количестве. Эта схема проверена временем и давно доказала свою эффективность. Однако, присущи ей и серьезные недостатки – это неравномерность прогрева помещений, создание не всегда приятных горизонтальных конвекционных потоков. Не беда, в частном доме устранить подобные минусы намного проще, нежели в городской квартире – ничто не мешает хозяину сделать подогрев пола водяной своими руками.

Если в многоэтажной застройке подобная модернизация системы отопления не всегда возможна по ряду административных или чисто технологических причин, то в условиях индивидуального жилья, когда имеется собственный и нет значимых ограничений по высоте помещений, это представляется вполне выполнимой задачей. Конечно, совсем простой ее назвать не получится – придется провести немало расчётов, приобрести качественный материал и оборудование, выполнить значительный объем строительно-монтажных работ.

Принципиальное устройство системы водяного подогрева пола

По своей сути водяной «теплый пол» — это система труб, размещенных под поверхностью напольного покрытия, по которым циркулирует теплоноситель из общего контура отопления.

Схематично общий «пирог» водяного подогрева пола выглядит следующим образом:

Обычное строение «пирога» теплого пола

• Основой для монтажа теплого водяного пола обычно служит выравнивающая бетонная стяжка (поз.1). Она может уже иметь собственное утепление (например, керамзитовое) или быть без него.
• Чтобы не допустить абсолютно не нужного расходования тепловой энергии на прогрев основы пола или межэтажного перекрытия, потребуется слой эффективной термоизоляции (поз.2). Не укладывается этот уровень только в том случае, если термоизоляция предусмотрена самой конструкцией выравнивающей стяжки.
• Еще один слой термоизолятора – фольгированной подложки (поз. 3), повысит эффективность отопления, отразив тепловой поток от т руб, направив его для прогрева верхних слоев пола. В ряде случаев, при использовании специальных утеплительных матов для теплого пола обходятся без него.
• Нагрев массива тёплого пола обязательно сопровождается его довольно значительными температурными расширениями. Чтобы не допустить деформации по периметру помещений используют специальную демпферную ленту (поз.4), которая послужит компенсатором.
• Основной элемент т еплого пола – система труб по которым циркулирует теплоноситель (поз. 5). В процессе раскладки труб они крепятся к термоизоляционной подложке специальными скобами (поз. 6) или ли же фиксируются иными методами, о которых будет рассказано ниже.
• Чаще всего поверх см онтированных трубопроводов заливается бетонная стяжка (поз. 7). Она не только становится надежным основанием для укладки финишного покрытия (поз. 8). Стяжка будет выполнять роль мощного аккумулятора тепла, способствовать равномерному прогреву всей поверхности пола, поэтому существуют определенные требования к ее толщине.

В представленную схему могут вноситься определенные изменения. Например, в ряде случаев, при использовании специальных комплектующих, можно обойтись и без заливки верхней стяжки, применив так называемую модульную конструкцию теплого пола с профильными термоотражающими металлическими пластинами.

Однако, мало просто уложить трубы – необходимо обеспечить устойчивую циркуляцию теплоносителя по ним для равномерной отдачи тепла. Поэтому важнейшим узлом теплого пола является коллекторная система, благодаря которой создается требуемый напор жидкости и поддержание нужной ее температуры.Обычно для этих целей устанавливаются специальные коллекторные шкафы того или иного уровня сложности и насыщенности автоматизацией.

Теперь, после краткого знакомства с общим устройством системы теплого пола, имеет смысл рассмотреть все ее элементы подробнее.

Какие материалы потребуются для водяного теплого пола

Оставим «за скобкой» устройство нижней выравнивающей стяжки – это, скорее, относится к общестроительным работам. Главное условие – чтобы она обеспечивала ровность и горизонтальность поверхности, имела соответствующую гидроизоляцию. Бетонная поверхность не должна иметь значимых изъянов (трещин, щелей, выбоин, участков нестабильности и т.п .)

Кроме того, исходим из предположения, что стартовая стяжка не имеет существенного утепления. Значит, в первую очередь предстоит разобраться с ее термоизоляцией. В этих целях обычно используются специальные маты для теплого пола.

Термоизоляционные маты для теплого пола

Маты для теплого пола могут исполняться в нескольких вариантах.

• В ряде случаев, например, при обустройстве водяного подогрева на втором этаже дома, при условии, что помещения первого этажа – отапливаемые и соблюдены требования общей термоизоляции здания, вполне может хватить рулонных матов из вспененного полиэтилена с фольгированным покрытием.

Толщина их незначительна – порядка 3 – 5 мм, тем не менее они смогут достаточно эффективно изолировать перекрытие и перенаправить тепловой поток вверх. Укладываются они полосами встык, металлизированной поверхностью вверх, с обязательной проклейкой по швам, лучше всего – фольгированным скотчем.

• Более надежными в вопросах предохранения от теплопотерь являются плиты из экструдированного пенополистирола. Этот материал обладает большой плотностью (порядка 40 кг/м³) и легко справится с ложащейся на него нагрузкой – весом труб с теплоносителем, стяжки, финишного покрытия, предметов мебели и динамических воздействий в ходе эксплуатации .

Как правило, такие плиты имеют систему пазо-гребневых замков, что значительно упрощает их укладку. Толщина может быть разной, от 20 до 100 мм – всегда есть возможность подобрать нужную, в зависимости от степени утепления основы пола. Обычно для полов по грунту или над неотапливаемыми подвалами (цокольными помещениями) применяют материал толщиной от 50 до 100 мм. Если снизу расположено отапливаемое помещение, можно ограничиться толщиной в 30 мм.

• Более удобны в использовании готовые маты из того же экструдированного (ЭППС), предназначенные специально для теплых полов. Они могут быть исполнены в виде рулонов по типу «тракторной гусеницы » или же «гармошкой».

Очень часто на них сразу нанесен фольгированный термоотражающий слой. Еще одно значимое удобство – на многих из таких матов нанесены линии разметки – это существенно упростит процесс выкладки водяного контура.

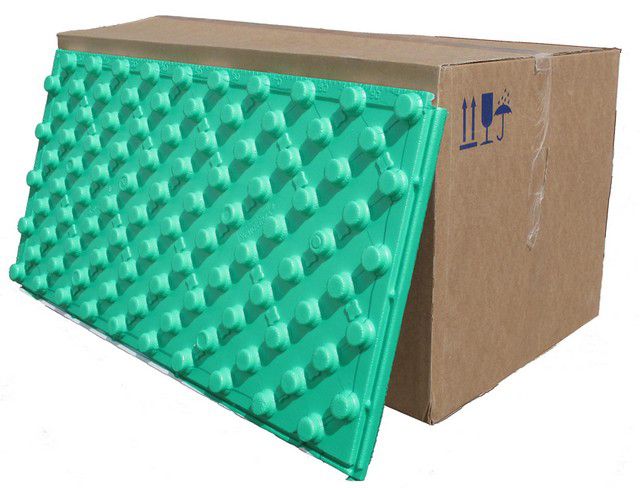

• Самым современным и удобным подходом станет использование профильных матов, которые разработаны с учетом необходимости фиксации труб водяного контура. На них предусмотрены рельефные выступы (так называемыми «бобышки» ), расположенные в определенном порядке. Форма этих бобышек может быть разной, но всегда они расположены таким образом, чтобы между ними надежно фиксировались трубы требуемого диаметра.

Самые удобные — профильные маты с полимерным покрытием

Материалом для изготовления таких матов выступает тот же ЭППС, но обычно они имеют защитное полимерное покрытие, которое становится еще и дополнительным гидроизоляционным барьером. Подобные маты имеют систему замков для взаимного сопряжения, чем обеспечивается монолитность уложенного слоя. Еще одно достоинство — при заливке сверху них финишной стяжки не потребуется дополнительного армирования – эту роль на себя возьмёт рельефность поверхности матов.

Цены на различные виды нагревательных матов

Нагревательный мат

Какие трубы будут оптимальными для теплого пола

Выбор качественных труб – это залог эффективной и безопасной работы системы водяного подогрева пола. С учетом того, чтобы контуры в большинстве случаев в муровываются в стяжку и доступ к ним, ремонт или замена поврежденного участка становятся невозможными, материал должен в полной мере подходить для такой функции и быть исключительно высокого качества.

Трубы для контуров теплого пола должны соответствовать целому ряду обязательных требований:

• Они должны иметь надежный запас прочности, как к барической внутренней нагрузке, так и к внешним приложениям сил. Оптимальным считается выбор труб, рассчитанных на давление не ниже 8 бар.
• Абсолютно исключается применение шовных труб. Кроме того, закрываемый стяжкой контур должен быть единым – в нем не должно быть сварочных или резьбовых соединений (за редким исключением, о котором будет упомянуто ниже) – это всегда «слабое место», в котором не исключено со временем появление течи или же образование засоров.
• Высокие антикоррозийные свойства – обязательное требование. Материал должен обладать химической инертностью. Уязвимое место – кислородная диффузия материала, то есть проникновение этого газа через стенки трубы, что приводит к активизации окислительных процессов. Лучший выбор – трубы с продуманным кислородным барьером.
• Внутренняя поверхность труб должна быть максимально гладкой, чтобы не создавалось избыточное гидравлическое сопротивление и не возникал шум от протекающей по контуру жидкости.

Какие из современных материалов могут подойти для укладки обогревательного контура:

• Прежде всего, сразу необходимо отказаться от обычных металлических ВГС-труб, пусть даже они исполнены из нержавейки – про недопустимость стыков уже говорилось.
• Не подойдут для теплого пола и . Материал этот, конечно, хороший и недорогой, но не обладающий требуемой гибкостью. Изогнуть его в соответствии с задуманной схемой укладки не получится, значит, придется прибегать к использованию дополнительных элементов. А это – сварные стыки , о недопустимости которых уже говорилось. В сети можно встретить фотографии таких контуров с уверениями в полнейшей их надежности , но повторять подобный авантюризм не надо.

• Всем хороши для этих целей медные трубы – они пластичные, имеют отличную теплоотдачу, предусматривают надежные вальцевые или паянные соединения. Однако за все эти преимущества придется заплатить очень высокую цену, поэтому широкого распространения такой вид материала все же не получил.

• Металлопластиковые трубы как будто специально создавались для системы подогрева пола – они гибкие и хорошо держат заданную форму изгиба, имеют высокую теплоотдачу, просты в монтаже. Однако, не спешите сразу бросаться в магазин, чтобы приобретать их. Дело в том, что далеко не всякий металлопласт пойдёт для этих целей. Тот недорогой вариант, которые весьма популярен для создания внешних водопроводных или отопительных сетей, в толще пола может сыграть злую шутку. При желании можно найти фотографии с разорванным телом трубы – а это для замурованного в стяжку контура – катастрофа. Основная проблема в том, что рынок перенасыщен недорогим и далеко не самым качественным товаром. Алюминиевый слой в таких трубах не имеет надежной защиты от кислородного воздействия, со временем от коррозионных процессов становится ломким, и может , не справиться с давлением теплоносителя.

Труба РЕ-Ха из «сшитого» полиэтилена

• Хорошим выбором являются современные трубы из сшитого полиэтилена. Специальная химическая обработка полимера создает множественные дополнительные межмолекулярные связи, и материал приобретает высочайшую стойкость к барическим нагрузкам, не теряя при этом своей эластичности.

О «сшитости » полиэтилена говорит символ «РЕ-Х». С точки зрения качества наилучшие показатели и материала «РЕ-Ха », проходящего обработку пероксидом – достигается максимальный процент «сшитости » — до 85%.

Материал очень гибкий, что дает возможность его укладки с петлёй всего 150 мм в диаметре. Выпускается он большими бухтами, и это позволяет выполнить цельный контур любой необходимой протяженности .

Оптимальный вариант, совмещающий достоинства металлопласта и «сшитого» полиэтилена

• Наверное, самым оптимальным выбором для контура теплого пола будут т рубы, совмещающие преимущества металлопластика и сшитого полиэтилена. Они имеют многослойное строение – внутренний и внешний слой исполнены из РЕ-Х, а между ними, на на дежной клеевой основе, имеется слой алюминия, сваренного по технологии ТIG (в среде защитных газов). Мало того, многие производители дополнительно оснащают свои изделия промежуточным кислородным барьером (технология ЕVON ). Что предотвращает коррозию алюминиевой прослойки.

Такие комбинированные трубы обычно имеют маркировку РЕХ-Аl-РЕХ . К ним всегда можно приобрести все необходимые комплектующие для присоединения к коллектору системы отопления.

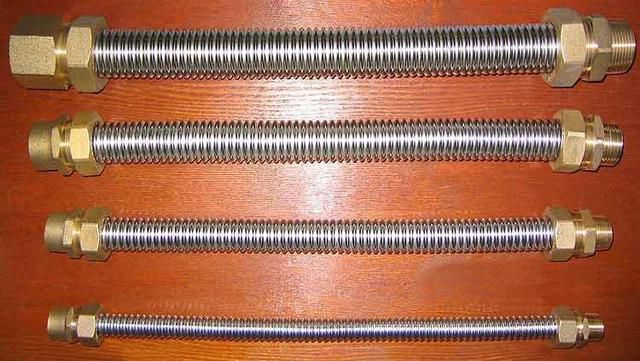

• Еще один вариант т руб – нержавеющие гофрированные. Это – относительная новинка , но уже заслужившая добрые отзывы от мастеров, занимающихся теплыми полами. У таких труб отличная гибкость, высокая теплоотдача, надежность , защищенность от внешних воздействий за счет пленочного полимерного внутреннего и внешнего покрытия. Мало того, они оснащаются системой фитинговых соединений такой степени надежности , что такие стыки можно убирать в толщу стяжки без опасений протечки. Единственный минус – пока еще крайне высокая цена на подобный материал.

Предварительный расчет и составление схемы укладки пола

Все практические действия по монтажу теплого пола должны предваряться обязательным составлением схемы его укладки и необходимыми расчетами .

• Перед составлением схемы обязательно определяется место размещения коллекторного шкафа – это точка, куда должны быть выведены оба конца всех контуров. Расположение этого узла должно обеспечивать удобство в обслуживании, простоту подвода труб от котла или существующей отопительной системы. Скорее всего, потребуется точка подключения электропитания – для работы циркуляционного насоса. Обычно шкафы располагают так, чтобы они не портили интерьера помещения – в скрытом месте либо убирая их в стену. Высота над уровнем пола, как правило – 200 ÷ 300 мм.
• Для контуров отопления пола обычно применяют т рубы диаметром 16 или 20 мм (в редких случаях – 25 мм). Как правило, 16-миллиметровые трубы используют, когда теплый пол планируется как дополнительный элемент системы отопления дома, 20 мм – если такой обогрев становится основным источником тепла в помещении.
• Как уже отмечалось, контур должен быть цельным, без стыков, но вот длина его имеет определенные ограничения. Не следует делать контур с 16 мм трубой длиннее 50 ÷ 70 м , а с 20 мм – предел 100 м . Это объясняется тем, что сила внутреннего гидравлического сопротивления на слишком длинном участке может превысить создаваемый насосом напор жидкости, в результате чего появится эффект «закрытой петли» по которой невозможна станет циркуляция теплоносителя. Если для существующих размеров помещения тэтой длины недостаточно, придется укладывать два или даже больше контуров, подключенных к одному коллектору.

Существуют две базовых схемы укладки контуров теплого пола – «змейка» и «улитка».

Базовые схемы раскладки труб — «улитка» и «змейка»

С точки зрения простоты укладки предпочтительнее, конечно, «змейка». Однако, этой схеме присуща выраженная неравномерность прогрева пола – с удалением от начала подачи температура теплоносителя заметно снижается.

При укладке «змейкой» подающая и обратная труба располагаются параллельно друг другу, и тем самым разница температур в них компенсируется. Правда, для этого придется несколько больше потрудиться в при предварительном вычерчивании схемы и непосредственно при укладке труб, чтобы не допустить ошибок.

На основе этих базовых схем разработано немало других вариаций рисунка укладки.

• Следующий важный момент, от которого зависит количество необходимых труб – это шаг их укладки.В зависимости от степени термоизолированности помещения, средних зимних температур в регионе, задач, стоящих перед системой теплого пола (основное или дополнительное отопление) эта величина может варьироваться в пределах от 100 до 500 мм. Самостоятельно определить это значение с учетом всех критериев сложно – система теплотехнических расчетов достаточно громоздка. Однако, в интернете можно отыскать специальные , позволяющие провести подобные вычисления с необходимым уровнем точности. Следует учесть, что слишком частое расположение труб – это ненужный перерасход материала и энергетически ресурсов. А при чрезмерной удаленности петель контура друг от друга возникает «эффект зебры» — чередование холодных и нагретых участков пола.

При необходимости можно применить дифференцированный подход. В местах, где необходимо создание зон повышенного комфорта или максимального нагрева (на самых холодных участках) можно применить минимальный шаг укладки, но увеличить его в других зонах помещения.

• При составлении схемы следует предусмотреть отступы от стен (чтобы не тратить попусту энергию на на грев этих весьма теплоемких конструкций). Обычно ближайшая к стене труба располагается на расстоянии 300 мм. Не стоит планировать размещение контура под стационарно установленными предметами мебели.
• Если предполагается укладывать несколько контуров, подключённых к единому коллектору, то в идеале они должны быть одинаковой длины – так обеспечится равномерная циркуляция по ним. Во всяком случае, превышение длины не должно составлять больше 10— 15 метров. Впрочем, иногда это можно решить и установкой специальной балансировочной арматуры.
• Обязательно следует сразу подсчитать, на какую высоту поднимется уровень пола, будут ли при этом нормально открываться двери, или же в их конструкцию придется внести определенные коррективы. А суммарный подъем уровня может быть достаточно значительным:

— Учитывается толщина используемого утеплительного слоя – матов и подложки. Это уже может дать 30 ÷ 100 мм высоты.

— Обязательная бетонная стяжка поверх тр уб. Чтобы система теплого пола была эффективной, рекомендуется предусматривать толщину этого слоя от 30 мм (для 16 мм труб) до 45 мм (для 20 мм). Важный нюанс – речь идет о высоте стяжки от верхнего края труб. Таким образом, с учетом их диаметра получаем соответственно стяжку толщиной округлённо 50 и 70 мм.

— если прибавит еще толщину выбранного финишного покрытия, то получится общая величина подъема уровня поверхности пола.

• При использовании нескольких контуров в одном помещении целесообразно предусмотреть компенсационный разрыв стяжки между ними. Подобный подход необходим также, если общая длина комнаты превышает 6 метров – потребуется разделить ее на два участка, разделив их демпферным швом, который должен быть заполнен эластичным герметизирующим составом.

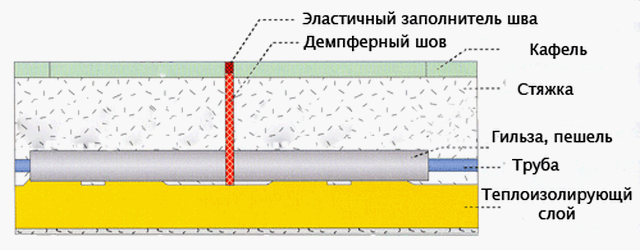

В этих местах потребуется установка труб в гильзу, длина которой с каждой стороны должна быть не менее 150 – 200 мм.

Обычно для этого используется полимерная гофротрубка соответствующего диаметра. Подобные гильзы (пешели ) должны быть установлены и при необходимости прохода трубы через стены помещения.

• Необходимо сразу продумать систему фиксации труб к утеплительным матам. С профильными матами проблем не возникает – там уже все предусмотрено. На плоских матах можно поступить несколькими способами.

Так или иначе, но стяжка потребует армирования. Поэтому можно вначале уложить армирующую металлическую сетку, а трубы подвязывать к ним пластиковыми гибкими хомутами.

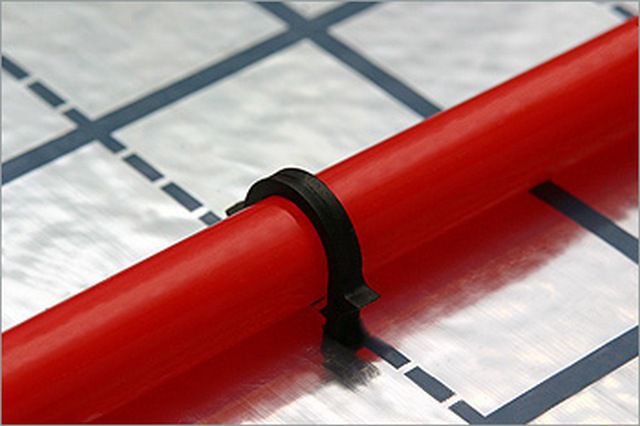

Продаются специальные скобы-фиксаторы с «гарпунными» наконечниками, которыми удобно крепить трубы к пенополистирольной утеплительной подложке.

Труба, зафиксированная скобой-«гарпуном»

Удобно пользоваться специальными монтажными рейками, металлическими или пластиковыми, на которых расположены пазы или фиксаторы для труб хомутного или лепесткового типа.

Опираясь на составленную схему, можно без труда рассчитать требуемое количество материала – труб, утеплительных матов, монтажных реек, демпферной ленты и других элементов. Обязательно учитывается необходимый запас для подвода контуров к коллекторному шкафу и их подключения к нему.

Видео: типичные ошибки при проектировании теплого водяного пола

Что из себя представляет коллекторный узел

Было бы серьезной ошибкой полагать, что уложенные контура теплого пола достаточно подключить к трубам отопления или к котлу, и система сразу заработает в оптимальном режиме. Корректное ее функционирование возможно лишь при создании требуемого напора, отлаженном и сбалансированном распределении потоков теплоносителя и соблюдения необходимых температурных режимов. Именно эти функции должен выполнять коллекторный узел. Он включает в себя немало приспособлений, приборов и устройств.

• Как правило, в него входит циркуляционный насос. Тот насос, который стоит у отопительного котла, вряд ли сможет справиться с задачей обеспечения нужного давления во всех контурах – и в радиаторах, и в теплом полу. Целесообразнее предусмотреть отдельный аппарат, который будет отвечать за определенный участок дома, подключенный к одному коллектору.
• К температуре воды в радиаторах и в контурах теплого пола предъявляются совершенно разные требования. Так, в конвекционных приборах теплоноситель может доходить до 70 – 80 градусов, а для подогрева пола - это неприемлемо. Считается нормой нагрев поверхности пола до 27 – 29 ºС в жилых помещениях, и чуть выше – до 35 ºС, в служебных, специальных или проходных, там, где уложена кафельная плитка. Превышение этих показателей ведет к нарушению целостности стяжки от ее перегрева, с деформации и рассыханию напольного декоративного покрытия.

Для поддержания требуемого уровня температуры в коллекторных шкафах реализована система регуляции с использованием термостатов на базе механических или электромеханических двух-, трех — или даже четырехходовых кранов. В этих устройствах производится замешивание теплоносителя из трубы полдачи с уже остывшим, из обратки .

Управление может осуществляться вручную или же в автоматическом режиме, когда такой кран оснащается сервоприводом, связанным с электронным датчиком температуры.

• Трубы контуров подключаются к гребенкам подающего и обратного коллекторов. Для необходимой балансировки давления в контурах разной длины, а также для отключения каких-либо контуров в случае необходимости, предусматриваются вентили.
• Работа системы отопления может сопровождаться выделением растворенных газов их теплоносителя. Чтобы избежать возникновения пробок, на коллекторе устанавливается автоматический клапан-воздухоотводчик .
• Никогда не лишними будут приборы визуального контроля за работой системы – манометр и термометр.
• Можно предусмотреть автономность контуров теплого пола от общей системы отопления. Это становится возможным при установке теплообменника.

В таком случае в контурах ограниченный объем теплоносителя, получающего требуемый нагрев от общей системы. Такой пол теплый легче регулировать, но, правда, потребуется установка дополнительной группы безопасности – клапана давления и мембранного бака.

Правильно собрать и отрегулировать смесительно-коллекторный узел – задача высокой категории сложности. Однако, выход есть – можно приобрести уже готовые комплекты, рассчитанные на ту или иную площадь помещения, количество контуров подключения, с разной степенью оснащённости системами автоматического или ручного контроля и регулировки.

Видео: работа смесительно-коллекторного узла теплого пола

После того, как коллекторный шкаф выбран, приобретен и смонтирован в предусмотренном схемой месте, можно переходить к процессу укладки труб контуров теплого пола.

Укладка труб теплого пола

• Работу всегда начинают с тщательной уборки помещения – на поверхности базовой бетонной стяжки не должно быть мусора и пыли. Если ранее это не проводилось, выполняют грунтование составом глубокого проникновения – это и упрочнит, и обеспылит поверхность, и придаст ей дополнительные гидроизоляционные качества.
• По периметру комнаты на стены проклеивается демпферная лента толщиной не менее 5 мм. Если длина комнаты составляет более 10 мм, толщина должна быть увеличена из расчета :

h= L× 0.55 (h– толщина компенсационного зазора, L– длина помещения).

Высота ленты должна соответствовать общей толщине будущего пола, с учетом стяжки и финишного покрытия + 5 мм.

• Следующий шаг – укладка . Тонкий рулонный материал настилается встык с проклейкой мест соединения скотчем. При использовании матов из ЭППС они стыкуются замковыми частями. При необходимости можно фиксировать их к поверхности пола полиуретановым клеем. Применять клеевые составы на основе органических растворителей нельзя – они вызовут химическое разложение полистирола.

• Стыки между уложенными матами проклеиваются водонепроницаемым скотчем. Этот шаг необязателен при использовании профильных матов – система замков обеспечивает надежность их сопряжения.
• Если ЭППС не имеет внешнего покрытия, застилается слой тонкой фольгированной подложки (металлизированным слоем вверх), с проклейкой стыков скотчем.
• Если используются плоские маты, а трубы решено крепит на арматуру, укладывается металлическая сетка с ячейками порядка 100 × 100 мм. В случае применения монтажных реек или пластиковых стопорных скоб армирующую сетку можно будет установить позднее, разместив ее на подкладках (стойках) таким образом, чтобы она оказалась примерно по центру между трубами и поверхностью стяжки.
• Целесообразно на выложенную поверхность перенести рисунок выкладки контуров в соответствии с составленной схемой и тщательно проверить его правильность. Большим подспорьем здесь может послужит разметочная сетка, нанесенная на некоторые виды матов.
• Один из самых сложных моментов – правильная укладка контуров труб. Лучше выполнять подобную работу вдвоем – один разматывает бухту, а другой сразу же фиксирует т рубу скобами, между бобышками профильного мата или в монтажных рейках. У коллекторного шкафа обычно оставляется запас около 500 мм с обоих концов трубы.

Торопиться в этом процессе губительно – неправильно уложенный контур (например, ошибка привела к недопустимому пересечению труб) очень проблематично переделать заново.

• После укладки контуров по схеме и тщательной проверки ее правильности можно подключить трубы к коллекторам, используя штатные фитинговые соединения. При выполнении такой врезки необходимо следить, чтобы в трубах не создавалось ненужного напряжения (нельзя их подключать «внатяг »), а сами они не выступали над поверхностью планируемой стяжки.

Проверка целостности контуров и заливка стяжки

• После того как контура труб уложены и подключены к гребенкам коллекторов, необходимо обязательно убедиться в герметичности всех соединений. Для этого систему заполняют теплоносителем, последовательно каждый контур через гребенку подачи, добиваясь полного выхода воздуха, для чего открывают соответствующий вентиль.
• Следующий шаг – гидравлические испытания, или как их чаще называют,
• Перед началом опрессовки рекомендовано временно снять воздухоотводчики и заглушить отверстия. В противном случае они могут выйти из строя, так как рассчитаны только на определенное рабочее давление.

Процесс опрессовки для разных видом труб имеет собственные нюансы.

— Если в контурах использовались металлопластиковые трубы, то следует задать давление в системе в 6 бар. Установленный в коллекторном шкафу манометр позволит проводить визуальный контроль. Если спустя сутки падения давления не зафиксировано, то испытание считается успешным. При выявлении протечек соединения подтягиваются и испытание повторяют.

— С трубами из сшитого полиэтилена процесс несколько сложнее. Вначале давление также поднимается до 6 бар. Оно неминуемо начинает снижаться из-за пластичности труб, и через 30 минут его вновь следует поднять до указанного значения. Подобный цикл пр оводят еще 3 раза. Затем, выждав еще полтора часа, давление вновь поднимают до 6 бар и оставляют систему на сутки. Допустимым считается падение не больше, чем на 1, 5 бар , но, естественно, при гарантированном отсутствии протечек.

• Рекомендовано проверить трубы и в экстремальном температурном режиме. Для этого их заполняют горячим теплоносителем (с температурой порядка 80 ºС) с таким же проверочным давлением. Подобная мера позволяет выявить ненадежность отдельных фитинговых соединений, нуждающихся в дополнительной подтяжке. Кроме того, такой прогрев снимет лишние напряжения в трубах.

После того как выполнена и возможные выявленные недостатки устранены, можно переходить к заливке стяжки. Сливать воду их системы не надо – это предохранит т рубы от деформации, которая может произойти от давления незастывшего бетона. После схватывания стяжки произойдет равномерное распределение нагрузки, которая уже не будет представлять опасности для целостности труб.

• лучше всего применять специальные составы, адаптированные именно для теплого пола. В их состав в ключены пластификаторы, обеспечивающие однородность заливки без образования воздушных пузырей (особенно это важно при заполнении «сложных» мест – около труб, бобышек профильных матов или монтажных планок . Кроме того, в состав смеси входит микрофибра, создающая надежное внутреннее микроармирование бетона, повышающее его прочность при температурных перепадах.
• Стяжка выполняется обычным порядком – с установкой маячков и направляющих для обеспечения горизонтальности и ровности получаемого покрытия.
• Созревание стяжки обычно составляет, в зависимости от используемого раствора, от 3 до 4 недель. Недопустимо ускорять этот процесс путем прогрева стяжки контурами теплого пола.

Запуск теплого пола в эксплуатацию проводится только после полной готовности стяжки. Для этого вся система приводится в штатное состояние, устанавливаются все снятые элементы, производится контроль соединений, выпуск ск опившегося воздуха.

Нельзя сразу включать теплый пол на полную мощность – надо дать и трубам, и стяжке время на постепенную адаптацию. Вначале следует установить температуру нагрева не более 20 ºС. Ежедневно можно поднимать ее на 5 градусов, выводя на расчетный уровень.

Если все функционирует нормально, можно переходить к укладке финишного покрытия пола.

Видео: пример монтажа системы теплого водяного пола

Создать теплый пол водяной своими руками – задача не из легких, но вполне реальна. Данная система является сложной, состоящей из множества деталей, а ее создание требует от человека максимальной самоотдачи и кропотливого труда. При этом нельзя сказать, что мы делаем качественные теплые полы из дешевых материалов, поскольку это практически невозможно. В данном обзоре мы произведем монтаж теплого водяного пола и ответим на вопрос как сделать водяной теплый пол своими руками.

Введение

Обустройство собственного дома и организация в нем оптимальных условий для жилья являются основополагающими задачами, которые стоят перед человеком. При этом вопрос организации отопления – один из наиболее сложных и требует особого внимания. Установка котла, компоновка системы и поддержание ее функциональности требуют затраты колоссальных средств и подразумевают проведение огромной работы.

Одним из возможных элементов отопительного контура служит обогрев пола, способствующий созданию максимально комфортных условий в доме.

Подготовительные работы

После того как плоскость полностью застынет, можно переходить к непосредственному монтажу теплого пола, который выглядит следующим образом:

1. Первоначально на стену устанавливается распределительная система, включающая в себя коллектор. При этом вертикальная поверхность стены также должна быть идеальной, а монтаж коллекторного шкафа производится строго по уровню. В противном случае любой перекос или отклонение по оси могут привести сложностям в работе или даже сбоям системы.

2. Строго по периметру комнаты устанавливается , причем фиксируется она четко на уровне пола и должна быть максимально ровной.
3. Черновой пол перекрывается слоем теплоизоляции, необходимой для правильного распределения тепла внутри системы, предотвращения остывания труб и обеспечения полноценной работы всех контуров.
4. Сверху на термоизоляционный слой монтируются крепежные элементы, которые нужны для фиксации труб. Некоторые специальные виды теплоизоляции, предназначенные специально для укладки на пол, содержат готовые крепежи, если же их нет, то производится установка планок с фиксаторами для труб, которые располагаются каждые 50-60 см.
5. Укладка теплого пола водяного формируется, исходя из выбранной схемы и четко следуя ей. При этом в процессе укладки нужно тщательно следить, чтобы ни один водовод не перегибался или заламывался, поскольку это сделает работу системы невозможной.

6. Заканчиваем монтаж теплых водяных полов . Концы труб присоединяются к коллектору при помощи фитингов, надежно фиксирующих и замыкающих все контуры.

7. По завершении монтажа системы производится пробный запуск, во время которого постепенно нагнетают давление и увеличивают температуру. В тестовом режиме система должна отработать не менее 3-4 часов. Если же за это время не появилось никаких протечек или других дефектов, то можно считать испытания успешными.
8. Водяной контуры перекрываются армирующей сеткой, поверх которой заливается . При этом чем выше мощность всей системы, тем больше должна быть .
9. Стяжка полностью застывает за 2-3 недели, после чего теплый пол полностью готов к эксплуатации и может оформляться любым видом напольного покрытия.

Как сделать водяной теплый пол ? Создание водяной системы обогрева своими руками является довольно ответственным и трудоемким процессом. При этом от качества и правильности выполнения всей последовательности работ в наибольшей мере зависит долговечность и функциональность теплого пола. Поэтому создавать систему нужно со всей ответственностью, как и осуществлять самостоятельный выбор всех ее компонентов. Только так можно избежать поломок в будущем и гарантировать полноценную работу теплого пола.

Заключение по теме

Для создания полноценного отопительного контура экономия на материале является последним делом, поскольку делает его работу крайне нестабильной, а заменить какую-либо деталь после введения покрытия в эксплуатацию уже просто невозможно.

В свою очередь, при четком соблюдении всей последовательности работ и их ответственном выполнении готовая поверхность не просто будет неимоверно теплой, но и сделает весь дом значительно комфортнее и уютнее. А сделать теплый пол водяной монтаж своими руками не составит особого труда.

Установить теплый пол водяной своими руками не настолько сложно, как собрать все трубы и радиаторы основной системы, но это тоже требует от человека кропотливого труда и ответственности.

Большинство домовладельцев выбирают теплые полы как дополнительное устройство к радиаторному контуру. При этом используются различные монтажные схемы водяных теплых полов в частном доме. Эффективна подобная отопительная система в помещениях, где живут дети, а также для ванной комнаты. Схемы выбираются при индивидуальном проектировании дома или во время выполнения ремонтных работ.

Вариант схемы проекта в частном доме

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Статья по теме:

Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Полезная информация! Диаметр трубы должен быть не более 20 мм. Если сечение большего размера, то увеличивается объем воды и затраты на обогрев.

Две технологии укладки труб (видео)

Устройство конструкции теплого пола

Система напольного обогрева представляет собой уложенные трубы, в которых циркулирует нагретая вода. Они устанавливаются на бетонные или деревянные поверхности, а сверху прикрываются выбранным финишным покрытием.

По трубам производится перемещение горячей воды. Подача выполняется при помощи основного . Температура воздуха под полом повышается, передавая тепло наружной поверхности напольного покрытия. При этом прогревается все помещение.

Особенности конструкции в зависимости от материала финишного покрытия

Нюансы проведения монтажа

Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.

Монтажные работы конструкции имеют следующие отличительные особенности:

• Основа под оборудование подбирается с учетом напольного покрытия.

1 – балка перекрытия; 2 – продольная балка; 3 – лаги; 4 – закладные под трубы; 5 – труба; 6 – финишное покрытие

• По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.

• На бетонные плиты монтируется сама система в стяжке.

• На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.

• Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.

Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.

Полезная информация! В качестве каркаса и утеплителя могут применяться профильные маты из экструзионного пенополистирола. Затем полотна покрываются слоем гидроизоляции.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура равняется 35-40 градусам. Монтажные схемы водяных в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Полезная информация! Для обогрева домов небольшой площади применяется прямое подключение к электрическому котлу. В коттеджах с большой площадью используется специальная распределительная гребенка.

Достоинства и недостатки схем

Монтажные схемы водяных теплых полов в частном доме по сравнению с другими имеют следующие преимущества:

К недостаткам можно отнести большое количество времени на монтаж системы. Если появятся протечки, то придется снимать большую часть напольного покрытия, включая стяжку.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Полезная информация! После согласования проекта и получения разрешения устанавливается теплообменник, а также монтируется , циркуляционный насос и группа безопасности. При нескольких контурах применяется коллекторный узел.

Расценки на монтажные работы теплых полов

Монтажные схемы водяных теплых полов, сделанные в частном доме, могут иметь различную стоимость. Она будет включать материалы, подготовительные и монтажные работы, а также подключение и испытание контуров на прочность. Стоимость работ за квадратный метр варьируется от 1500 до 3000 рублей. Также на цену влияет разновидность основания и качество оборудования.

Полезный совет! Рекомендуется приобретать готовые комплекты оборудования для напольного обогрева. Многие производители при этом предлагают бесплатный расчет всей системы.

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Водяной теплый пол своими руками (видео)
