Напольные люки своими руками чертеж. Люк в подвал своими руками: конструкции с электроприводом, обычный вариант и изделия с выдвижным механизмом. Как сделать правильный лоскут на чердаке: порядок работы

Подвал под полом в доме хотел бы иметь каждый. О плюсах можно рассказывать долго. Во-первых, это и дополнительное помещение, имеющее практически неизменную температуру и влажность в течении всего года, независимо от сезона. Позволяющее использовать себя в качестве овощехранилища, как склад мастерскую и т.п.

И в связи с этим важно оборудовать вход в подвал эстетичным и надежным люком.

1. Удобство открывания и закрывания;
2. Презентабельный вид;
3. Надежность.

Удобство открывания

Очень важно чтоб при открытии открывался без сверх усилий, а при закрытии крышка люка не падала со всей силы стараясь отбить какую не будь конечность, а закрывалась плавно. Также не менее важна надежная фиксация крышки люка. Возможность быть закрытым, а еще хуже - получить крышкой по голове, никого не обрадует.

К плюсам можно отнести надежность и основательность конструкции. Из-за массы она не болтается и не скрипит при ходьбе по ней. Требуется и основательное крепление в проем. Механизм фиксации крышки в данной конструкции просто жизненно необходим. Ручку как правило делают съемной, можно использовать обычный рым-болт. Для герметизации применяют различные уплотнительные материалы.

Изготовление люка подвала своими руками

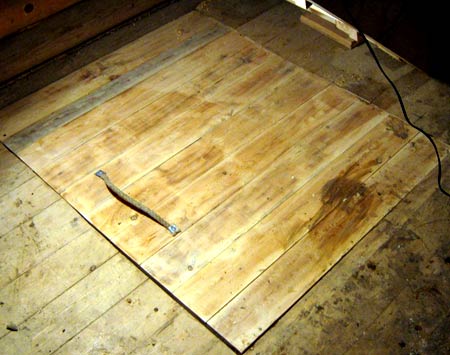

Люк для подвала можно выполнить и своими руками, например, деревянный. Для рамы используют бруски 100 х 50 мм или толще в зависимости от нагрузки. Крышку же изготавливают из досок 30-40 мм сверху на доски наклеивается ГВЛ по верх которого укладывается напольное покрытие. При необходимости установки скрытого люка необходимо его опустить на толщину напольного покрытия. Петли для этого потребуются врезные. Также своими руками можно изготовить люк и из металла.

Из материалов понадобится:

Необходимое оборудование:

Сварочный аппарат
Болгарка
либо электрическая дрель
Рулетка

Сперва собирается каркас из уголков или квадратной трубы после чего делают крышку. Крышку можно изготовить как из металла, так и из дерева. Если конструкция получается тяжелой то необходима установка газовых амортизаторов. Для тех, кто хочет ограничить доступ в подвал посторонних рекомендуем установить электропривод . В действие электропривод приводится подачей сигнала на открытие и закрытие с пульта.

Для более удобного спуска в такие подвальчики очень хорошо было бы сделать специальный напольный безопасный скрытый люк в подвал под ламинат – устройство, предназначенное для обеспечения удобного и безопасного доступа в помещения, находящиеся под домом.

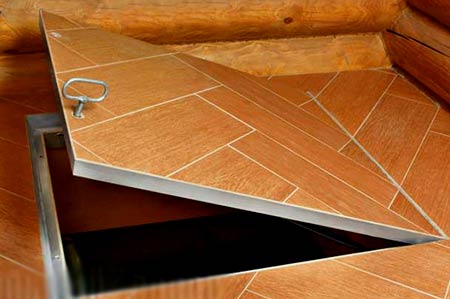

Оригинальная маскировка подвального люка

Необходимо уточнить, что многофункционален и его наличие обладает рядом положительных качеств – в нём круглый год можно хранить старые вещи, продукты питания и припасы, а также строительные инструменты, хозяйственные материалы, кухонную утварь и прочее имущество, что позволяет не занимать лишнее помещение . К тому же хранение вещей в подвале гораздо удобнее, чем в сарае, поскольку они всегда будут находиться в непосредственной близости от вас.

Одним из необходимых условий для подвального помещения является сохранение одинаковых показателей температурного режима на протяжении круглого года. Достичь этой цели можно, если правильно сделать напольный современный люк в подвал под ламинат с соблюдением всех основных технологий, что обеспечит подвальное помещение хорошей теплоизоляцией.

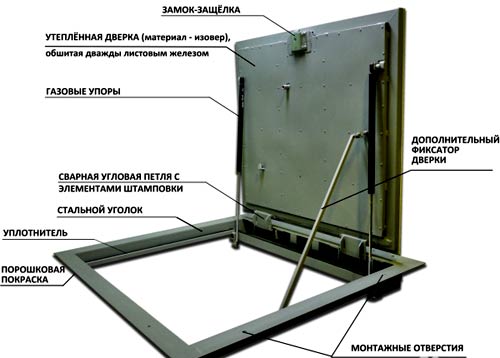

Названия элементов и конструкция люка в подвал

Изготавливать напольный утеплённый люк в подвал под ламинат, вовсе необязательно самим, соответствующий заказ можно оставить в сварочном цеху. Единственная возможная проблема заключается лишь в том, что ряд необходимых строительных материалов специалисты могут попросить вас приобрести самостоятельно, поскольку их не держат в цехах или на строительных складах.

Приобретать все материалы лучше всего с учётом некоторого запаса, тем более что все лишние остатки, которые образуются после строительства, будут возвращены вам вместе с готовым люком.

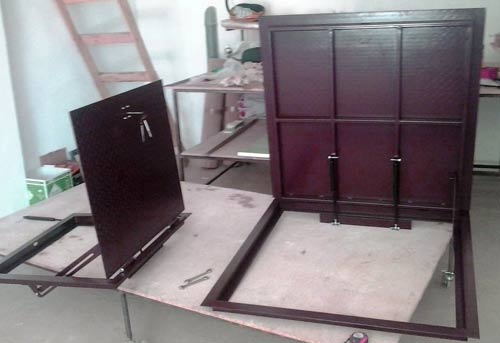

Вариант подвального люка сделанного на заказ

Итак, для того чтобы сделать современный безопасный напольный люк под ламинат в цеховых условиях потребуются:

стандартные петли для входных дверей;
замок с защёлкивающимся механизмом;
несколько металлических уголков;
металлическая труба (для каркаса);
стальной или алюминиевый материал в форме листов;
металлический прут, который потребуется в процессе сооружения люка для изготовления ручки-ключа съёмного типа;
гипсокартонный лист;
обычные амортизаторы от автомобиля;
металлические гайки.

Самостоятельное изготовление подвального люка

Вначале давайте подробно рассмотрим, каким требованиям должен соответствовать безопасный подвальный люк в том случае, если вы решите сделать его своими руками, предварительно начертив подробный чертёж конструкции:

Перед тем как приступить к монтажу напольного люка, который вы решили соорудить сами, необходимо заранее приготовить все необходимые инструменты и материалы:

Оригинальный декор подвального люка в деревянном доме

уголки, сделанные из металла;
листовой металлический материал с примерной толщиной 4-6 мм;
резину;
сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
электроды;
саморезы;
отвёртку или шуроповёрт;
болгарку;
электрическую дрель;
рулетку или иные измерительные материалы.

Перед тем как приступать непосредственно к строительству люка своими руками, первоначально необходимо изготовить специальный каркас. Соорудить его нужно с учётом всех пропорций и технологий, чтобы он идеально подошёл для общей конструкции.

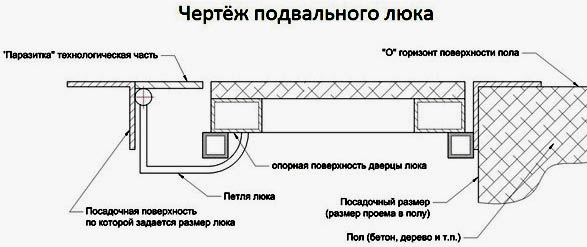

Конструкция и чертеж подвального люка

Для этого при помощи сварочного аппарата из уголков и прочих металлических деталей, вы можете сконструировать заготовку для основной части конструкции люка, форма её должна иметь вид квадрата или прямоугольника.

Необходимо оставить небольшой зазор между частью каркаса и проёмом, который потребуется для монтажа материала-уплотнителя. Оптимальная ширина зазора составляет около 5 мм.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

Детали, на которые необходимо обратить особое внимание при изготовлении подвального люка

Независимо от того, как вы решили поступить – заказать изготовление люка в сварочном цеху или же изготовить его самостоятельно, необходимо будет придерживаться следующих общих рекомендаций:

При выборе металлических уголков следует обращать внимание на то, чтобы они были достаточно прочными, поскольку это та деталь, которая станет принимать на себя значительные нагрузки. Оптимальным вариантом является использование уголка толщиной не мене 5 мм, такие габариты позволят сохранять ему геометрию и не подвергаться деформациям даже при очень сильных нагрузках.
Если при монтаже люка вы будете руководствоваться автомобильными амортизаторами, то необходимо будет проследить, чтобы крышка была надёжно зафиксирована и не вылетала в процессе эксплуатации, иначе это может привести к получению различных травм.
Пример установленной крышки люка с амортизаторами
Если амортизатор не будет справляться с выталкиванием крышки наружу, дверь люка просто не сможет открыться. Поэтому мощность амортизатора должна быть тщательно исследована: при повороте ключа крышка обязана подниматься легко и плавно. Мощность амортизаторов, а также их количество, могут быть с точностью определены лишь во время тестовых испытаний функционирования конструкции. Также необходимо грамотно распределить их местонахождение, чтобы крышка поднималась строго под углом 90°, иначе механизм быстро придёт в негодность в процессе эксплуатации.
Потребуется найти правильный баланс в местонахождении гипсокартонной панели. Если высота будет слишком низкой, то заглубленная крышка не станет открываться вместе с плиткой. Если же высота, наоборот, будет излишне высокой, то она окажется над поверхностью пола.

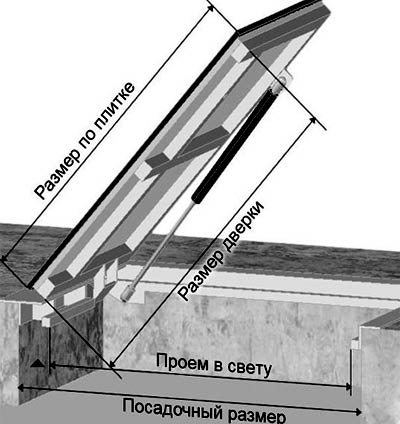

Схема для монтажа подвального люка

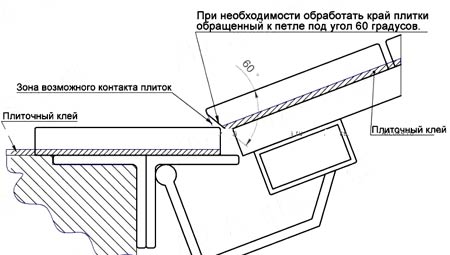

Лучше всего использовать технологию скрытого монтажа петли по аналогии с тем, как это делается на вертикальных дверях. Однако с подвальным люком возникает сложность, обусловленная тем, что дверца имеет облицовку, толщина которой может достигать 1,5 см. Для этого необходимо учитывать минимальные требования к зазору, который нужно будет оставить. Процесс требует отдельной проработки и расчёта относительно конструкции петли, с чем могут помочь квалифицированные специалисты.
Все зазоры не должны иметь прямого контакта с другими элементами люка при его открывании, иначе это грозит сколам облицовки в петельной области.

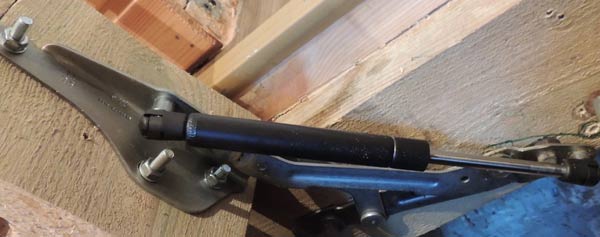

Пример монтажа крепежных элементов
При использовании описанной выше технологии монтажа скрытых петель, должны быть образованы грамотно продуманные зазоры с одинаковыми расстояниями между элементами облицовки.
Идеальной конструкцией считается та, которая обладает распашно-фронтальным открыванием. Иными словами, крышка люка первоначально должна подниматься наверх, а потом уже отходить в сторону. Если соблюдать все перечисленные рекомендации, то должен получиться именно такой вариант, который считается наиболее надёжным, и обеспечит вам долговечность подвального люка.

В заключение хотелось бы отметить, что если качественно и грамотно изготовить и установить люк, то он позволит сэкономить свободное пространство внутри жилого помещения, а при должном подходе и вовсе скрыть наличие спуска на , чтобы не нанести вред дизайну и декоративной привлекательности жилого помещения. Для многих домовладельцев это является обязательным условием.

Редко можно встретить конструкцию частного дома, лишенную погреба. Именно в погребах хранятся разнообразные продукты, которые хозяева вырастили на собственной земле, и с удовольствием в холодное время угощают соседей.

Также хозяюшки хранят в погребах, сделанные собственноручно соления и другие закатки, которые зимой являются самым главным деликатесом на столе. Но наличие погреба предполагает и наличие люка, ведущего в него. Если вы не желаете тратить лишние средства, придется мастерить люк для погреба своими руками.

Перед тем как приступить к работе следует обратить внимание на следующие моменты:

Выберите наиболее удачное место для расположения люка и определитесь с его размерами. должны соответствовать комплекции хозяев дома. В любом случае не следует делать люк меньше чем 750/750 мм., потому что в противном случае выбираться с продуктами из погреба будет достаточно сложно.
Позаботьтесь о наличии опор, на которые будет ложиться ваш новенький люк. В идеале таких опор должно быть четыре штуки.
Учтите также и такой параметр, как вес изделия. Далеко не всем домочадцам будет под силу открыть тяжелую крышку люка. Силы женщины или ребенка может не хватить, чтобы удержать ее.

Обратите внимание!
Легкий вес крышки никак не должен отражаться на ее прочности.

Для того чтобы соорудить одновременно прочную и не тяжелую крышку следует использовать такие материалы, как:

Слой древесины, толщиной не меньше 2,5 см.
Фанерный лист толщиной не менее 1 см.

Совет: Для большей надежности конструкции следует тщательно пропитать все доски олифой.

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

Молоток;
Гвозди;
Пила;
Линейка или рулетка;
Отвертка;
Шурупы;
Карандаш;
Олифа;
Фанера;
Рейки;
Доски.

Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен .

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Обратите внимание!
Если установка люка производится после того как уложено напольное покрытие, его следует разобрать вокруг планируемого отверстия.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

Через щели в люке в доме всегда будет теплым;
Во время закрывания люка крышка не будет громко хлопать;
Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Люк в подвал обеспечивает доступ в подполье, которое часто встречается в частном строительстве . Если он изготовлен грамотно, то вы получите не только дополнительное место для хранения запасов консервации, овощей и фруктов на зиму, но и замаскируете саму углубленную конструкцию, например, постелите на нее паркет или ламинат.

Основным преимуществом подполья является его способность сохранять температурный режим на одном уровне в течение всего года, независимо от сезона, а раз такая конструкция столь полезна в хозяйстве, значит, необходимо раскрыть все тонкости оборудования эстетичного входа в нее, что мы и планируем сейчас сделать.

Особенности изготовления проема в полу

К люкам предъявляется ряд требований, которым они должны соответствовать :

Автоматическая система открывания

презентабельный внешний вид;
гармоничное сочетание с окружающим пространством (ламинат, плитку или линолеум нужно подбирать в соответствии с уже застеленным покрытием в помещении);
обеспечение надежной крышки проема в полу;
простота и высокое качество открывающегося механизма;
использование качественной фурнитуры (петли и завесы);
несмотря на габариты дверцы, даже если они достаточно большие, запорный механизм должен отлично функционировать и не требовать приложения особых усилий при открывании;
для большего удобства в эксплуатации желательно снабжать конструкцию двумя ручками;
если вес крышки будет превышать 10 кг, лучше отдавать предпочтение устройству для открывания с электродвигателем или автоматической системой;
габариты люка должны полностью соответствовать шахте в плите перекрытия, в противном случае придется столкнуться с переоборудованием конструкции, что повлечет за собой дополнительные финансовые и временные затраты;
конструкция должна позволять напольному покрытию (ламинат, плитка, линолеум) замаскировать вход насколько это возможно, а значит, ее верхняя плоскость должна совпадать с уровнем пола;
на скрытую дверцу будет оказываться нагрузка, ведь по полу в доме будут ходить, на него будет уложен ламинат, дерево или плитка, поэтому нужно сделать конструкцию, которая без проблем выдержит такое давление сверху.

Устройство входа в подполье

Насколько мудреным будет устройство входа в подполье, зависит только от владельца жилища – главное, чтобы все вышеперечисленные требования соблюдались. Также не забывайте, что люк должен защитить жилое помещение от сырости, провоцирующей грибковую и плесневую инфекцию в доме, способную повредить деревянную облицовку (паркет, ламинат) .

Инструменты и материалы

Изготовление металлического люка

Перед началом основных работ по обустройству дверцы в плите перекрытия, нужно запастись материалами и инструментами следующего образца :

металлический уголок;
лист металла, толщина которого не превышает 5 см;
петли;
резиновый уплотнитель;
сварочный аппарат и болгарка;
шуруповерт и электрическую дрель;
фиксаторы для металла (саморезы);
рулетка.

Этапы выполнения работ

Чтобы сделать дверцу в полу, начинать работу нужно со сборки каркаса для нее, который по всем параметрам впишется в общую конструкцию . Сначала при помощи сварочного аппарата создается каркас из металлических уголков прямоугольной или квадратной формы. Не забываем оставлять зазор в 3-5 мм между плитой перекрытия и сварной рамкой, который заполняется резиновым уплотнителем для герметизации . Сама крышка может быть сконструирована из дерева или металла, здесь выбор полностью ложится на хозяина, а он, вероятнее всего, будет руководствоваться интерьером в жилой зоне. В деревянном доме лицевую сторону дверцы лучше сделать из такого же материала.

Если каркас для дверцы проема напольного перекрытия будет создаваться из металлических уголков, на крышке притупляют острую кромку и осуществляют ее подгонку под габариты рамки. Верхняя часть крышки должна быть чуть шире нижней. Чтобы проход в плоскости перекрытия мог плотно закрываться, расчет размеров проводится относительно толщины уголков .

Установка деревянного люка

Крышка люка чаще всего крепится на петли, что облегчает процесс ее открывания, в то же время уплотнение должно надежно защищать помещение от проникновения влаги. Наружные петли вы без проблем найдете в каждом строительном супермаркете.

Внимательно следите за тем, чтобы петли подходили к габаритам люка.

Обращаем ваше внимание на то, что одни крепежи, которыми укомплектованы петли, фиксируются к уголкам, а вторые – непосредственно к крышке. Для таких целей рекомендуется выбирать саморезы.

Современная конструкция

Люк в подвал с газовыми амортизаторами устанавливается там, где нужно обеспечить комфортный доступ к различным коммуникациям и помещениям, которые расположены ниже уровня напольного перекрытия . В данном случае конструкция собирается из прочной качественной стали, защищенной от коррозийных процессов порошковыми покрытиями. Сборка проводится с помощью аргонно-дуговой сварки.

Усовершенствованная конструкция

В качестве облицовки можно использовать любые напольные покрытия:

керамическую плитку;
натуральный или декоративный искусственный камень;
деревянный материал;
ламинат;
паркет;
линолеум.

Правильно сконструированный и аккуратно облицованный вход в подполье будет незаметен в общем антураже, и неважно, постелете вы ламинат или кафель. Газовые пружины придадут ревизионному люку плавный ход и обезопасят эксплуатацию конструкции, избавив этот процесс от рывков и заклинивания.

Конструктивные особенности оборудования

Конструкция, изготовленная с особой тщательностью, позволяет устанавливать дверцы больших размеров, при этом прочность каждой петли и самого люка не будет нарушена . Более того, при помощи амортизаторов вы сможете открывать люк на 90 градусов без применения дополнительного усилия, а петли не будут создавать сопротивление. На пружинном оборудовании ставят качественные петли. Не стоит экономить и на уплотнителях, которые не пропускают запахи, влагу и сквозняк.

Монтаж люков под кафель и ламинат

Конструкции под облицовку кафелем монтируются и обслуживаются с некоторыми особенностями, поэтому их стоимость выше. Такая же ситуация и с вариантом под ламинат:

подобные каркасы устанавливаются горизонтально, наверху предусмотрены своеобразные корыта;
во время укладки декоративного покрытия и наладки газовых подъемников напольный механизм эксплуатировать нельзя.

Этапы установки открывающихся конструкций в полу под облицовочный материал проводятся так :

Снимается подъемный механизм.
Проводится разметка под монтаж на поверхности перекрытия. При этом люк помещается в проем в полу и обе плоскости сочленяются при помощи уровня.
Верхняя часть каркаса должна быть на уровне нижней плитки.
Перед заполнением корыто обязательно демонтируется от подъемников, которые заменяют подложенным под дверь плоским ремнем.
Корыто заполняют бетонным раствором.
Когда бетон достигнет прочности на 90%, каркас открывают. Раствор, который остался между рамой и корытом, удаляют, а края конструкции тщательно очищаются.
Обратно подсоединяют подъемник по прилагаемой схеме.
Укладывают плитку.
Чтобы избежать прилипания после обработки швов между кафелем, зазор между конструкцией и рамой необходимо аккуратно вычистить.
По периметру каркаса у перекрытия приклеивается качественный резиновый уплотнитель.

Для достижения оптимальной звуковой и тепловой изоляции, а также чтобы не нарушить эксплуатационные способности конструкции, нужно избегать полых пространств между каркасом и отверстием перекрытия . Во избежание подобных неприятностей полости заделывают герметиком или эластичной монтажной пеной, обладающей гибкостью. Не реже одного раза в год конструкцию очищают от загрязнений.

Очень надеемся, что наш материал помог вам соорудить качественный и удобный люк в подвал своими руками, что заметно упростило использование подпольного помещения.

При обустройстве входа в подвальные помещения большое значение имеет надежность и качество используемых петель, монтаж недостаточно прочных или не выдерживающих нагрузок элементов приводит к быстрому расшатыванию дверей или усложняет процесс их открытия. При наличии правильного чертежа установка не представляет проблем, к обязательным условиям обслуживания относят меры по продлению срока службы: осмотр, подкручивание, смазывание маслом. Приобрести нужную фурнитуру можно в любом строительном магазине, рама и крышка в большинстве случаев изготавливаются самостоятельно.

1. Простершие накладные петли, закрепляемые с одной стороны лючка и на полу или стенке. Стоимость зависит от надежности и декоративности, максимальные затраты наблюдаются при использовании кованых типов.

2. Скрытые, монтируемые в перекрытии или внутреннем каркасе и позволяющие вывести дверцу подвала на один уровень с напольным покрытием. При выборе этого варианта лаз в подполье легко закрывается ковром, знать о нем будут только владельцы дома.

3. Механизмы с приводом, автоматически отрывающие и закрывающие тяжелые и массивные люки, чаще всего – металлические. Эта разновидность в свою очередь разделяется на выдвижные и откидные группы.

4. Пантографы, обеспечивающие последовательное движение лючков вверх и только потом в сторону. При применении таких петель края дверцы без проблем выходят из перекрытий вне зависимости от толщины материалов. Лучшие результаты достигаются при их установке на деревянных конструкциях и дверцах с двумя створками.

5. Газовые амортизаторы, доводчики и упоры, упрощающие подъем люка от погреба и позволяющие зафиксировать его в нужном положении. Главным преимуществом является возможность поднятия тяжелых дверец из металла и дерева силами одного человека при их горизонтальном расположении.

Вне зависимости от вида к используемым креплениям выдвигаются серьезные требования в плане выдерживаемых весовых нагрузок, обеспечения люфта и антикоррозийной защиты. Петли, как и ручки, приобретаются с запасом. При небольших размерах лаза (в пределах 0,75-1 м2) достаточно двух штук, устанавливаемых ближе к углу, в остальных случаях ось усиливается в центре. Активно применяемые люки нуждаются в окантовки краев металлом, это требование учитывается при подборе люфта.

Описание комплекта «Погребок»

При самостоятельном изготовлении и монтаже стоит купить универсальный набор. Стандартный комплект включает:

Газовые амортизаторы (упоры) с нужной длиной и усилием (от 500 Н и выше).
Крепежные кронштейны, включая настенный.
Скрытые петли (левая и правая) с кронштейном под газовый амортизатор и центральные без него.
Сборный замок, состоящий из монтажно-подъемной пластины, запорной части с комплектом ключей, упрощающих открытие лючка и его поднятие.

Набор «Погребок» можно купить полностью укомплектованным, но в большинстве случаев задействуются не все его детали. При установке простого подвального люка без амортизаторов достаточно центральных петель и замка. Вне зависимости от выбранной комплектации крепление обеспечивает свободное открытие лаза при минимальной щели по его периметру при толщине напольного покрытия до 1,5 см. Скрытые или потайные ручки со скобами или кольцом приобретаются отдельно. Стоимость деталей, входящих в комплект «Погребок» варьируется от 150 до 1500 рублей, они характеризуются высоким качеством металла и антикоррозийной защиты.

Пошаговая инструкция как сделать люк своими руками

Работы начинаются с составления схемы расположения крышки с учетом будущей мебели и мест проходов, по возможности вход обустраивается еще на стадии строительства дома. Для изготовления конструкции небольшого размера используются доски толщиной до 40 мм, оббиваемые влагостойкой фанерой, при ожидаемой интенсивной нагрузке раму лучше соорудить из цельного бруса. Все деревянные элементы предварительно обрабатываются олифой, антисептиками или аналогичной гидрофобной пропиткой. Металлический вариант рекомендуют делать из листа стали от 3 мм и выше и такого же уголка, для изолирования подполья его утепляют листом пенопласта.

При изготовлении из дерева придерживаются простой схемы действий: к черновому полу прибивается рама из 4 кусков бруса → из досок и фанеры собирается заготовка на 1 см меньше выбранного размера → со стороны подвала набиваются обычные навесные петли или фиксируются амортизаторы → в нужном месте врезается потайная ручка → крышка прикручивается под углом в 90 ° и проверяется на предмет заклинивания.

Деревянные скрытые люки рекомендуют создавать многослойными, лучшие результаты достигаются при выполнении первого и наружного слоя из влагостойкой фанеры, набивки по краям обрешетки и заполнении внутреннего пространства утеплителем. Наличие 1 см зазора обязательно.

Деревянные разновидности проще сделать самому, потребуются сварочный аппарат и болгарка с соответствующими дисками. Пошаговая схема работ включает: вырезание дверцы из металла с соблюдением точных размеров → приваривание уголка по периметру люка, при значительной площади его фиксируют внутри конструкции в качестве дополнительных ребер жесткости → укладка листа пенопласта толщиной не более высоты уголка → фиксация утеплителя с помощью тонкой стали и саморезов. Следующий этап заключается в сварке и креплении анкерами металлической рамы, впоследствии к одной из выбранных сторон монтируются армированные петли и доводчики, к другой – полоса уплотнителя.

При обустройстве лаза в подвальное помещение с одновременной закладкой бетонного перекрытия проблем не возникает – для вывода лючка на один уровень с полом достаточно утапливания рамы на несколько мм вглубь. Ручку спрятать в этом случае сложнее, при самостоятельном изготовлении ее просто приваривают к наружной стороне металла. Исключение составляют типы, закрываемые напольными материалами, они требуют особого подхода к крепежу фурнитуры. Все задействованные стальные элементы в обязательном порядке покрываются антикоррозийными грунтами или красками.

При проведении скрытого монтажа особое внимание уделяется разметке. На металлических конструкциях отверстия для будущих крепления подготавливаются заранее, все элементы имеют точные размеры, при работе с деревянными сбитыми или склеенными люками их вырезают на 5-10 мм меньше из-за риска разбухания волокон. В ходе установки под торец дверцы подкладывается планка с высотой, совпадающей с величиной предусмотренного зазора между ней и полом. Шурупы или саморезы вкручиваются при положении петель под прямым углом. В ходе фиксации крышку открывают и закрывают несколько раз до достижения плавного движения, без заклинки на каком-либо участке. При необходимости петли смещают и перекручивают, но ни в коем случае не эксплуатируют в неправильно закрепленном состоянии.

Для обеспечения безопасной и длительной службы ряд мер принимается еще на стадии строительства люка в подвал своими руками.

1. В домах с детьми предусматривается защита от случайного открывания дверцы, при необходимости в нее врезается замок с ключами.

2. Наружная часть крышки отделывается теми же материалами, что и остальной пол. Для вывода верхней плоскости на нулевую отметку тип и толщина напольного покрытия узнаются заранее.

3. Как минимум 1 раз в год поворотные элементы обрабатываются литолом или маслом, при активной эксплуатации этот промежуток сокращается. В смазывании нуждаются как навесные, так и скрытые петли, свободный доступ обеспечивается со стороны погреба или сверху.

4. Принимаются меры по изоляции подполья: люк уплотняется по периметру и утепляется.

5. При высоком риске повреждения напольного покрытия для предотвращения залома в момент открытия края плитки или ламината, обращенные к осевой стороне, подрезаются под углом в 60°.

6. Исключаются риски продавливания крышки в подвальное помещение, ширина соответствующих поддерживающий планок как минимум вдвое превышает величину зазора или уплотняющей прослойки.

7. Активно эксплуатируемые горизонтальные люки усиливаются по краям металлом.

Временные дверцы в погреба выйдет закрепить с помощью куска резины или простых навесов. При невозможности приобретения изделий заводского качества они фиксируются на петли от капота машины с пружинным механизмом. Этот вариант также стоит выбрать при большом весе или необходимости в частой установке в открытом положении. Автомобильные амортизаторы успешно фиксируют как деревянные, так и стальные разновидности.

Возможные ошибки

Основные проблемы возникают при выводе верхней плоскости вровень с отметкой пола, особенно при изготовлении люка под плитку своими руками. К ошибочным действиям относят фиксацию дверцы или прикручивание петель до начала монтажа напольного покрытия или подгонку ее положения при еще не застывшем бетоне.

Открывать и изменять крепление допустимо только при наличии устойчивой рамы: чем тяжелее конструкция, тем сильнее негативные последствия. К нарушениям технологии монтажа и эксплуатации также относят отсутствие антикоррозийной защиты для металлических элементов и противогрибковой – для деревянных, использование слабых петель и игнорирование потребности в их смазывании.

Просмотров
