Как закрепить кессон в грунте. Металлический кессон: устройство, варианты применения и монтаж. Изготовление и установка металлического кессона

При строительстве дач и загородных домов каждый хозяин встает перед проблемой проведения коммуникационных систем. Это касается не только газоснабжения, но и водоснабжения. Для их монтажа используются различные системы и оборудование. Сегодня мы поговорим о таких деталях, как кессоны для скважин и рассмотрим поэтапно, как правильно их нужно устанавливать.

Что это такое?

Кессон – это специальная камера, которая предназначена для обустройства устья скважины на уровне, находящемся ниже поверхности земли. Подобные элементы устанавливают над водозаборной выработкой, чтобы добиться максимально удобного доступа, а также для дальнейшего монтажа специального оборудования, предназначенного для водоснабжения дома/дачи.

Особенности

Изначально кессоны предназначались для проведения различных работ под водой. Они являли собой закрытую камеру, в которую не проникала вода. Форма таких объектов, как правило, была круглой либо квадратной. В настоящее время главная особенность кессона, заключающаяся в его водонепроницаемости, осталась неизменной. Однако сегодня спектр его применения стал более широким. Так, например, кессоны по праву признаны полезными элементами автономного водоснабжения.

Если вы желаете круглогодично пользоваться водой из собственной скважины, вам не обойтись без качественного кессона (или специального скважинного адаптера). Его установку возможно провести своими руками, хотя сделать это не так просто, как может показаться.

Как правило, за этим домовладельцы обращаются к специалистам. Однако если вы решили сделать все сами, то вам крайне важно придерживаться инструкции и не пренебрегать ни одним из этапов монтажа.

Кессоны отличаются герметичностью, которая бережет оголовок скважины от грунтовых вод. Данная особенность играет важную роль, поскольку оберегает домочадцев от течения жидкости из соседской канализации при включении крана. Это обусловлено тем, что конец обсадной трубы скважины не пересекает грунтовую поверхность, а располагается на глубине, составляющей примерно 2 м. Именно в этом месте находятся грунтовые воды.

Подобная глубина оголовка скважины объясняется замерзанием грунта (его глубина – примерно 2 м). Конечно, в данном вопросе много зависит от местности, в которой расположен дом. Кроме того, соответствующая глубина оголовка необходима и для того, чтобы в зимнее время вода выходила из кранов, не замерзая. Само оборудование при такой конструкции так же надежно защищается от губительного промерзания.

Внешне кессон похож на обычную бочку из железа или же коробку, имеющую горловину. Между тем, горловина таких элементов закрывается специальной крышкой люка, дополненная теплыми пенопластовыми листами.

Распространенными в наше время являются кессоны круглой формы. Подобные изделия имеют диаметр в 1 м и высоту 2 м. Габариты этих предметов объясняются тем, что скважина располагается на глубине 2 м, и чтобы к ней был доступ, люк кессона выносят на поверхность земли.

Сегодня кессоны создают из разных материалов, однако наиболее распространенными и надежными по праву признаны варианты, произведенные из железа. Такие агрегаты не боятся механических повреждений или температурных перепадов, однако подвержены появлению коррозии, поэтому требуют качественной защитной обработки. Кроме железных, существуют также кирпичные, бетонные и пластиковые модели кессонов. Каждый из них имеет свои отличительные черты.

Устройство

Устройство кессона является достаточно простым. Этот элемент являет собой герметичную емкость, изготовленную из одного из подходящих материалов. В нижней части этого агрегата находится вход для обсадной трубы скважины, а сбоку кессона, как правило, располагают вводы, предназначенные для трубопроводов водоснабжения.

В верхней части таких предметов находится специальный люк, который необходим для обеспечения доступа к проведению ремонтных работ и обслуживанию оборудования, присутствующего во внутренней части емкости.

В обстановке переменчивого и сурового российского климата особенно актуальны высококачественные кессоны, дополненные утепляющими материалами. Это может быть не только вышеупомянутый пенопласт, но и вспененный полимер.

Обычная конструкция кессона – это цилиндр, отличающийся сечением в 1 м и высотой в 2 м. Последний параметр обусловлен тем, что является оптимальным для защиты внутреннего наполнения кессона от воздействия низких температур.

Что касается оголовка скважины, то он, как и вход для трубопровода, должен располагаться на уровне ниже промерзания грунта. Как упоминалось выше, именно от этого параметра, в первую очередь, зависит подходящая глубина размещения дна агрегата. Диаметр кессона должен быть таким, чтобы в его внутренней части беспроблемно умещались все требуемые компоненты и еще дополнительно имелось пространство для осуществления определенных работ, предусмотренных регламентом.

Внутри камеры находятся такие составляющие:

• насос и его автоматика;
• запорная арматура;
• расширительный бак;
• фильтр;
• манометры.

Материалы

Кессоны изготавливают из разных материалов. Различные экземпляры имеют разные эксплуатационные характеристики и особенности. Рассмотрим их детально.

Металлический

Агрегаты, изготовленные из металла, пользуются особой популярностью у потребителей. По сути, такой аппарат представляет собой крупный металлический ящик с вваренными втулками для прохода коммуникаций. Как правило, кессон производится из листового материала – его оптимальная толщина должна составлять 3-4 мм. Специалисты рекомендуют отдавать предпочтение надежным и долговечным агрегатам из нержавеющей стали. Если же вы не хотите покупать стальной кессон, то можно приобрести алюминиевую конструкцию.

Металлические кессонные агрегаты славятся своей надежностью, прочностью и долговечностью – эти характеристики объясняют востребованность подобных моделей. Кроме того, и специалисты, и домашние мастера утверждают, что устанавливаются такие кессоны достаточно быстро и легко.

Изготовить подобный агрегат можно своими руками, но для этого нужно иметь подходящий инструментарий, а также обладать определенными навыками. Если вы не уверены в своих возможностях, лучше обратиться к опытным специалистам.

Несмотря на то, что сварные швы в большинстве случаев отличаются хорошим качеством и являются надежными, при деформации металла они могут подвергнуться растрескиванию. По этой причине даже те кессоны, которые изготовлены из качественной нержавеющей стали, необходимо дополнительно гидроизолировать. Встречаются аппараты из черного металла. Их так же очень важно качественно гидроизолировать. Однако надо учитывать, что даже в том случае, если утеплитель был зафиксирован максимально плотно и не пропускает влагу, его нельзя расценивать как полноценную гидроизоляционную защиту агрегата.

Качество и срок службы кессона во многом зависят от толщины металла, из которого он изготовлен. Так, недорогие аппараты с тонкими стенками допустимо устанавливать только на сухой почве. Что же касается более сложного пучинистого грунта, то для него подойдет модель со стенками, имеющими минимальную толщину в 5-7 мм. В противном случае кессон может быть раздавлен.

Если вы решили установить стальной кессон, то вам стоит учесть, что он имеет внушительный вес, поэтому установить в одиночку его будет проблематично. Для этого рекомендуется нанять кран.

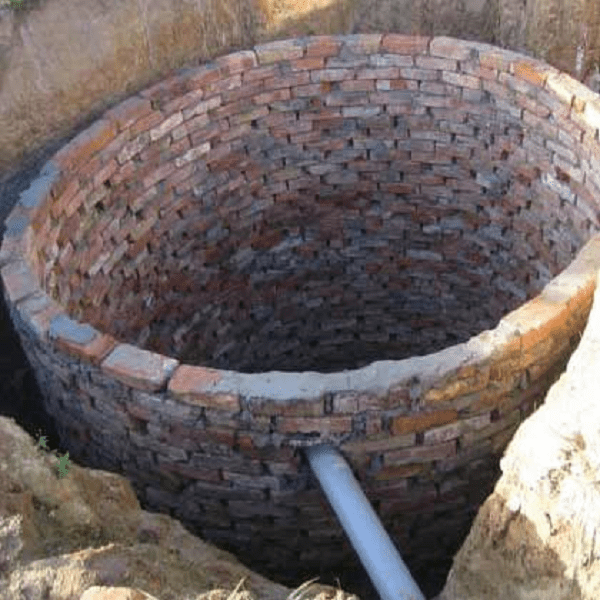

Кирпичный

По утверждениям специалистов, кирпичный кессон является одним из самых удачных и практичных вариантов. Чаще всего к подобной конструкции обращаются домашние мастера, которые в одиночку конструируют эти агрегаты своими руками. Конечно, в строительстве этот аппарат так же является достаточно сложным, но его долговечность окупит все денежные и энергозатраты домашнего мастера.

Для конструкции из кирпича нужно заливать фундамент. Рекомендуется подготавливать ленточную основу, поскольку она подойдет больше всего. Будущий фундамент совсем не обязательно заливать бетоном – можно заполнить вырытые траншеи кирпичные осколками, щебенкой или песчано-цементным составом.

Пластиковые

Не менее популярны сегодня кессоны, изготовленные из пластика. По мнению многих людей, такие агрегаты являются не самыми надежными и долговечными. Однако это не относится к канализационным и сантехническим установкам, присутствующим на сегодняшнем рынке.

В настоящее время кессоны изготавливают из пластика таких разновидностей:

• полиэтилен;
• стекловолокно;
• полипропилен.

Пластиковые кессоны популярны, поскольку имеют много положительных качеств, среди которых:

• Модели из пластика не требуют сложного и регулярного ремонта. В обслуживании они так же являются податливыми.
• Пластиковые кессоны отличаются долгим сроком службы (в среднем 50 лет), несмотря на кажущуюся легкость.
• Такие агрегаты отличают неплохие показатели теплоизоляции. Им не страшны перепады температур. В условиях холодного региона такие модели достаточно дополнить лишь утепляющей полкой.
• Эти устройства стоят недорого. Цена пластика сама по себе не является высокой, поэтому и изделия из этого материала доступны для большинства потребителей.
• В течение всего срока службы пластиковые кессоны не теряют своих качественных характеристик. Причем на данный фактор не оказывают влияния ни существенные нагрузки на систему, ни суровые окружающие условия.

• Характерна для этих агрегатов и повышенная герметичность. Во время установки таких кессонов нет необходимости в обмазке и фиксации гидроизоляционных материалов.
• Пластиковые конструкции имеют маленький вес, что делает их более легкими и податливыми в вопросах монтажа.
• Эти конструкции имеют корпус без швов, что делает их более надежными и прочными.

Главным минусом пластиковых кессонов признана их подверженность деформированию. Такие дефекты могут появиться в том случае, если емкость находится на земле с высоким залеганием грунтовых вод.

Чтобы защитить пластиковый агрегат от повреждений, его рекомендуется дополнить бетоном. Для этого вокруг емкости обустраивают бетонное кольцо, имеющее толщину в 10-15 см.

Из бетонных колец

Не так давно самыми популярными были кессоны, изготовленные из бетонных колец. Такие конструкции делаются быстро и просто, а в результате получаются надежными и долговечными, о чем свидетельствуют отзывы домовладельцев. Хороши кессоны из бетонных колец и тем, что собираются на конкретном месте из типовых материалов, поэтому с ними сможет справиться и домашний мастер. Варианты из бетонных колец не боятся пучинистого грунта. Конечно, многое зависит и от правильности монтажных работ. В случае, если вы допустили ошибки, конструируя подобный кессон, со временем грунт может сдвинуть бетонные детали.

Также стоит брать в учет тот факт, что подобным возведениям необходима качественная гидроизоляция , поскольку сам по себе бетон пропускает через себя капиллярную влагу. Кроме того, конструкции внушительной массы со временем могут дать усадку.

Размеры

В настоящее время наиболее популярными считаются конструкции из металла и пластика, поскольку обладают хорошими эксплуатационными характеристиками.

Так, востребованные металлические емкости выпускаются со следующими параметрами:

• 1200х1200х2000 мм, при этом толщина стенок таких изделий составляет 3-10 мм;
• 2000х1000 мм со стенками, имеющими толщину от 3 до 8 мм;
• 4000х1500х2400 мм с толщиной металла 3-10 м.

Пластиковые кессоны для скважин имеют другие размерные параметры:

• 950х2000 мм – толщина стенок таких моделей составляет 10 мм;
• 1240х2100 мм/1500х2500 м со стенками в 25 мм;
• 2000х2500 мм – толщина стенок подобных вариантов составляет 40 мм.

Выбор скважинной конструкции подходящих габаритов зависит от удаленности водозабора от дома, а также наличия свободного пространства на имеющемся участке. Сегодня большим спросом пользуются модели кессонов под названием «Тритон-К» и «Тритон К-1». Такие изделия выпускаются в формате мини и изготавливаются из полиэтилена низкого давления.

Установка

Самостоятельный монтаж кессона нельзя назвать простым процессом – с этим справится не каждый. Однако это не говорит о том, что проделать такую работу своими руками невозможно. Ниже рассмотрим пошагово, как самому установить различные кессоны для скважины. Процедура монтажа кессонов из разных материалов примерно одинакова. Однако очень важно учитывать некоторые особенности и нюансы, чтобы установка емкости прошла успешно.

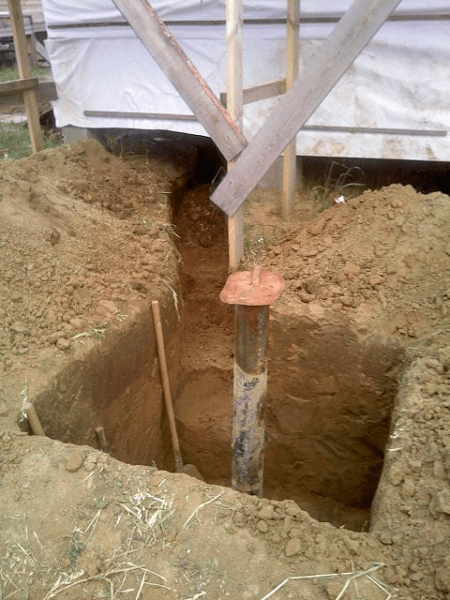

Котлован под эту емкость должен быть больше, чем сам кессон, не менее чем на 30 см. Благодаря этому агрегат удастся поставить более точно. При этом будет возможно подправлять совпадение скважинной трубы и гильзы для ее прохода. Кроме того, таким образом вы сможете дополнительно утеплить стенки аппарата или сделать их крепче, что необходимо емкостям из пластика.

Учтите и то, что обсадную трубу надо обрезать с учетом последующего уровня высоты пола камеры. Дно ямы следует покрыть подушкой из песка (толщина данного слоя должна составлять не менее 20 и не более 30 см).

Песчаную засыпку нужно обустроить под водой для дополнительного уплотнения. На подушке из песка необходимо залить бетонную плиту со стальным армированием. Допустимо предварительно установить в ней анкерные болты, чтобы с их помощью надежно закрепить кессон. Однако в данной ситуации велика вероятность ошибок. Лучше сначала установить емкость на нужное место, а потом просверлить на плите дырки для креплений.

В настоящее время в магазинах можно встретить саморасширяющиеся и клинящиеся виды крепежей, поэтому вы без труда сможете приобрести подходящие варианты. Далее рассмотрим подробнее, как установить популярные вариации кессонов с учетом их особенностей.

Из бетонных колец

Монтаж такой конструкции во многом схож с технологией установки колец колодца, только в данном случае имеет место меньшая глубина. Друг с другом бетонные кольца скрепляются специальными пластинками из стали. Подобные детали необходимы на тот случай, если произойдет сдвиг грунта. Что касается швов, остающихся между отдельными кольцами, их перекрывают цементным составом или железнят (то есть промазывают специальной цементной смесью без песка и прочих добавок).

Бетон будет пропускать воду, пусть и не слишком сильно. По этой причине крайне важно вовремя заняться гидроизоляцией стен сооружения. Для этого можно использовать такие материалы, как рубероид или полимерная пленка. Но специалисты рекомендуют обращаться к армированным гидроизолу или стеклоизолу.

Бетон беспроблемно переносит низкие температуры и не подвергается замерзанию, однако его стандартных свойств недостаточно, поэтому конструкции понадобится дополнительное утепление. В данной ситуации важно учитывать, что утепляющий материал не должен впитывать в себя воду. В противном случае он окажется абсолютно бесполезным. Также утепляющий слой должен сопротивляться давлению грунта, так как слишком мягкое сырье может быть им сильно сжато.

Опытные мастера рекомендуют утеплять кессоны более плотными и плитными материалами. Например, это может быть пеностекло, но оно стоит очень дорого, поэтому его выбирают редко. Если вы хотите приобрести более доступный вариант, то стоит приглядеться к экструдированному пенополистиролу. Самым дешевым утеплителем для бетонного кессона станет пенопласт. Он податлив в работе, а горючесть никак не повлияет на его качества, пока он находится в земле.

Утеплять нужно не только стенки бетонного кессона, но и его перекрытия. Не стоит бояться данной работы – провести ее проще. Нужно только помнить о том, что утепляющий материал не должен выходить за периметр емкости. В противном случае его может разорвать во время усадки из-за веса конструкции.

Некоторые люди утверждают, что бетонным кессонам не требуется дно (то есть кольца нужно ставить сразу на подушку из песка и дренаж из гравия). Таким образом, в случае скопления конденсата он будет переходить в грунт. Также можно не закрывать цементной смесью шов между нижним кольцом и основой из бетона – так конденсат сможет уйти.

Однако нужно учесть, что к подобной технологии можно обращаться далеко не во всех случаях. Сработает такая схема только в случае, если на участке имеется сухой и высокий грунт. В других ситуациях углубление на 2 м приведет к тому, что кессон будет ежегодно затопляться.

Проблему с конденсатом можно решить, установив качественное утепление. Некоторые мастера поступают хитрее – устанавливают в конструкцию вентиляцию подобно погребу.

Под кольцами обязательно должна быть бетонная основа. Кроме того, пересечение труб через стенки сооружения должно быть изолировано, как и вводы через фундамент жилища – цементной смесью, а также битумной мастикой.

К обеспечению водоснабжения своего дома с помощью скважины необходимо подходить с максимальной аккуратностью и даже щепетильностью. Основная проблема заключается в том, чтобы обеспечить нормальную работу насосного оборудования и предотвратить попадание грунтовых и почвенных вод в ствол скважины. Для этих целей лучше всего использовать адаптер или установить кессон для скважины своими руками. Это будет надежнее и дешевле. Место под кессон или адаптер для скважины подготавливают заранее, очищают от растительности и верхнего слоя почвы.

Что дает установка кессона на скважину

После окончания работ, связанных с бурением,потребуется не менее недели для окончательного обустройства устья и горловины скважины. Причин, чтобы провести доводочные работы и установить кессон скважины, несколько:

• Прежде всего, потребуется закрыть возможность для попадания грунтовых жидкостей в воду, которую вы будете использовать для питья и бытовых нужд;
• Использовать теплоизоляцию, установка которой позволит предотвратить разрушение и проседание устья скважины из-за размораживания трубы в горловине;
• Установка кессона на водяную скважину обеспечит защиту насосного оборудования, электрических и гидравлических элементов, водопроводной арматуры и вспомогательных устройств.

Важно! Кроме защиты от климатических и погодных факторов, установка кессона позволит сберечь недешевое насосное оборудование от попыток его хищения или разукомплектования.

Больше деталей и полезной информации о защите скважины и кессоне скважины понятно из видео:

Кессон и обустройство скважины на воду

Кессоном по-французски называют изолированный бокс, предназначенный для установки на горловину водяной скважины. Существуют несколько типовых конструкций кессонов. В зависимости от размеров и материала, можно выполнить монтаж бокса и решить, как утеплить конструкцию самостоятельно.

Чаще всего это кирпичные конструкции или боксы из набора бетонных колец. Самыми лучшими принято считать кессоны из листового металла или полипропиленовые пластиковые конструкции огромного размера.

Помещение под установку должно отвечать следующим требованиям:

1. Быть прочным и устойчивым на грунте, при любой температуре и осадках;
2. Иметь хорошую тепло и гидроизоляцию, оборудовано вентиляционным отверстием;
3. Глубина установки бокса выбирается на 20-30 см ниже максимальной глубины промерзания грунта;
4. Подведенная внутрь коробки электропроводка должна иметь гидроизоляцию, а водопроводные магистрали одеты в теплоизолирующие чехлы.

Совет! Пол внутри бокса должен закрываться решеткой из резины или перфорированного пластика.

Подготовка к установке кессона

Перед установкой бокса с насосным оборудованием скважину необходимо подготовить к длительной эксплуатации и, прежде всего, обезопасить от риска попадания в устье водозабора неочищенных почвенных и талых вод. Основная опасность состоит в проникновении болезнетворных бактерий и микроорганизмов. Чаще всего отобранную из скважины воду перед использованием не обрабатывают специальными нейтрализующими веществами.

Подготовка к установке заключается в засыпке нерабочего пространства скважины мытым гравием. На одну скважину идет примерно 70-100 литров материала. На следующем этапе необходимо установить в скважину глиняную пробку из тертой и высушенной глинистой массы. После отсыпания пространства между трубой и стенками скважины, оставшиеся несколько метров необходимо залить жидким бетоном. Остатками раствора бетонируют устье в основании металлической трубы, выходящей на поверхность.

Кирпичный или бетонный кессон для скважины своими руками

Самым простым и дешевым способом можно построить кессон на скважине из кирпича или отливкой из бетонной массы в подготовленную опалубку. Размер будущего бокса должен позволять выполнять минимальные работы по обслуживанию насосной аппаратуры, при необходимости заменять ее, ремонтировать с установкой запчастей и узлов.

Типовой размер внутреннего помещения готового кессона чаще всего составляет 1,5х1,5 метра и высотой до 2,5 метров. Последний размер в значительной степени зависит от глубины промерзания грунта в вашей местности. В среднем глубину котлована под установку кессона выбирают около двух метров.

Специалисты рекомендуют перед установкой кессона составить план-схему расположения насоса, напорного бака, электрооборудования, кранов, труб и вентилей. Таким образом, будет понятно, где удобнее всего установить вывод металлической трубы скважины. В некоторых случаях положение вывода смещают от центра к одной из стен.

После изготовления котлована на дно выполняют отсыпку из шлака и делают стяжку из бетона М400. Если почва песчаная, можно не применять армирование. В остальных случаях на пол обязательно необходимо установить сетку из пластиковой или металлической арматуры. Толщина бетонной плиты в итоге должна составить не менее 100 мм. Если корпус кессона предполагается выполнить из кирпича, в этом случае необходимо отступить от стен ямы на 15-20 см. Это пространство впоследствии будет заполнено смесью керамзита и цементного раствора, что позволяет утеплить кессон. Внутреннюю поверхность кирпичных стен необходимо покрыть гидроизоляцией.

Более простым способом будет изготовление кессона отливкой из бетонной смеси. Для этого необходимо вырезать и установить в котлован двойную опалубку из ОСБ или досок. После заливки опалубки смесью бетона на основе керамзита сформируется четырехугольный корпус кессона. Наружную поверхность стен обрабатываем мастикой или гудроном, на внутренней рекомендуется уложить слой вспененного полиэтилена. Таким образом, получим утепленный кессон.

Крышу в обоих случаях выполняют либо под заказ из металлического листа, либо укладывают балки перекрытия из асбестовых труб и заливают бетонной стяжкой. В процессе формирования стен кессона из камня необходимо предусмотреть технологические отверстия для подвода в помещение электропроводки, вывода труб водопровода и вентиляционных отдушин.

Металлический кессон для скважины

Одним из наиболее популярных вариантов кессона принято считать конструкцию из листового металла. В отличие от бетонных или кирпичных боксов, металлический кессон с покрытием получается значительно легче и практичнее. При желании можно купить готовый бокс из оцинкованного или никелированного металла, но стоит такой «домик» на порядок дороже самого дорогого пластикового. Устройство такого бокса легко понять из приведенной схемы.

Металлический кессон достаточно просто можно изготовить и установить своими руками. Чаще всего для постройки бокса используют листовую сталь толщиной 3 мм, реже 4 мм. Конструкция представляет собой каркас из металлических труб или уголка с диагональными распорками. На сваренный каркас электросваркой крепят заготовки для стен, пола и крыши. Каждый шов проваривается дважды с внутренней и наружной стороны.

Потолок бокса усиливают, как минимум, одной двутавровой балкой высотой 100-120 мм. В центре балки приваривают крепление, за которое всю конструкцию кессона можно поднимать с помощью крана. Кроме того, в потолочной плите необходимо вырезать отверстие и установить фланец под крышку. Для входного люка обычно используют готовую пластиковую крышку диаметром 500-600 мм.

После сборки наружную поверхность стен тщательно обрабатывают защитной мастикой или красят составом на эпоксидной основе. Внутреннюю поверхность обрабатывают защитой от коррозии, после чего на стены и потолок укладывается слой теплоизоляции из пенопласта. В потолочной части выполняют установку резиновой или силиконовой муфты, через которую внутрь бокса заводят электропроводку для насоса.

В боковые стенки конструкции вваривают переходные штуцера для подключения внешних водопроводных труб. Прежде чем установить насосный агрегат и напорный бак, в полу вырезают отверстие для металлической трубы скважины. При установке кессона в котлован его вывешивают на стропах и медленно опускают таким образом, чтобы труба скважины вошла в подготовленное отверстие. При необходимости дно котлована подсыпают и выравнивают, чтобы установка кессона была максимально точной. После этого трубу обрезают на высоту 40-50 см, поверх нее одевают стальной стакан из трубы внутренним диаметром чуть больше, чем наружный диаметр трубы из скважины. Установленный стакан приваривают к трубе скважины и к полу кессона.

На следующем этапе выполняют установку электронасоса, напорного бака, переходные водяные магистрали чаще всего паяют из полипропиленовых труб для пластиковых водопроводов.

После установки кессона на скважину пространство между стенами котлована и установленной конструкцией засыпают сначала песком, а затем смесью щебеночного отсева и песка. При правильной установке конструкция бокса возвышается над уровнем грунта на 40-50 см. Интересные подробности установки и обустройства металлического кессона на скважину можно получить из видео:

Заключение

В отличие от кирпичной или бетонной постройки, металлический вариант не требует бетонной фундаментной плиты, поэтому его изготовление и установка происходит значительно быстрее и с меньшими затратами.

Если частный дом выстроен далеко от систем центрального водоснабжения, то этот вопрос сегодня можно с легкостью решить. Для этого необходимо образовать скважину, монтировать насос и обустроить трубопровод, ведущий к главной постройке, которой необходима вода. Такое насосное оборудование позволяет не беспокоиться о том, что вода станет поступать не из центрального водопровода, а из скважины. В качестве напоминания об этом выступит лишь отсутствие запаха хлора. Если верно подобрать и монтировать насос, то не будет каких-либо неудобств, так как система функционирует в автоматическом режиме. Этого можно добиться, если произвести монтаж кессона для скважин.

Станет гарантировать безотказное функционирование системы соблюдение множества правил, среди которых и учет особенностей климата. Если температура внешней среды окажется на отметке ниже нуля, жидкость замерзнет. Уровень, с которого производится забор жидкости, расположен ниже линии промерзания, но насосное оборудование монтируется на поверхности, и вода в нем схватится льдом при первых заморозках. Это станет причиной поломки насоса, дальнейшему разрыву трубопровода и выходу системы из строя. Кессон как раз устанавливается для того, чтобы предотвращать вышеописанные последствия. Кессон представляет собой габаритную утепленную емкость, которая оснащена теплоизолированной крышкой, а вот во внутреннем пространстве емкости размещается необходимое оборудование.

Во внутренней части кессона можно расположить запорную арматуру, насос и иные составляющие системы, среди которых: автоматика управления насосом, различные фильтры, измерительные приборы, расширительный бак, последний из которых может располагаться и в самом доме. Без допустимо обойтись, если скважина размещена недалеко от отапливаемой постройки. Данный вариант, стоит признать, во многом удобнее, ведь так хозяин в любое время сможет иметь доступ к узлам системы. Однако такое расположение кессона обладает и своими минусами, которые заключаются в громоздкости оборудования и его шумной работе.

Особенности монтажа

Кессон может иметь квадратную, круглую или прямоугольную форму. В основе конструкции может быть металл, пластик или железобетонные кольца. Наиболее распространенным материалом выступает пластик, это обусловлено удобством, долговечностью и надежностью такой емкости. Кроме того, кессон в таком исполнении имеет весьма доступную стоимость по сравнению со стальными или железобетонными аналогами. Его масса незначительна, что удобно при монтаже и перевозке, ведь при этом не потребуется использовать грузоподъемную технику. Выбирают этот материал в основе кессона еще и потому, что он не подвергается коррозии, что продлевает срок его эксплуатации.

Пластик при монтаже не предполагает проведения теплоизоляции, так как материалу свойственна превосходная способность к сохранению тепла. Температурный режим внутри емкости остается на одной отметке – около 5°, что исключает замерзание жидкости.

Процесс монтажа пластиковой емкости не предусматривает осуществление гидроизоляции, так как материал в течение длительного периода способен оставаться герметичным, это значительно экономит не только средства, но и время.

В качестве основного минуса пластиковых кессонов выступает незначительная их жесткость, что может стать причиной деформации емкости, а это повлечет повреждение оборудования. Но и данный недостаток можно устранить достаточно просто. Для этого взамен традиционной обратной засыпки емкость следует защитить по периметру цементным раствором. В качестве оптимальной толщины слоя такой защиты выступит предел, ограниченный 80-100 мм.

Если монтаж кессона и его изготовление вы планируете произвести самостоятельно, то следует выбрать вариант, выполненный из стали. Для этого будет необходимо сварить стальной короб требуемых габаритов и формы. Такая конструкция должна быть обработана антикоррозийным составом. В роли наиболее подходящего материала для этого предпочтительнее использовать сталь, толщина которой равна 4 мм. Однако можно приобрести и готовую емкость. Как правило, заводские варианты имеют в основе нержавеющую сталь, что во много раз продлевает срок эксплуатации емкости, но и увеличивает ее стоимость.

Монтаж кессона из ж/б колец в последнее время не столь популярен, так как на рынке появляются современные исполнения емкостей для скважин. Кольца имеют высокую стоимость, значительный вес, что предполагает необходимость использования грузоподъемного оборудования для осуществления процесса монтажа.

Такие кольца характеризуются плохой гидроизоляцией, что обусловлено значительной гигроскопичностью материала, это влечет необходимость принятия мер по защите емкости от воздействия воды.

Если в скважину установить такие кольца и плохо их утеплить, то сильные морозы станут причиной замерзания жидкости во внутреннем пространстве насоса и запорной арматуры, которые размещены в ж/б кессоне. Значительная нагрузка на почву влечет к проседанию колец и повреждению трубопроводов внутри него.

Вернуться к оглавлению

Инструменты и материалы

• металл;
• трубы;
• антикоррозийный состав;
• сварочный аппарат;
• брусья.

Вернуться к оглавлению

Правила установки

Начинать устанавливать в скважину металлический кессон следует с обустройства котлована, диаметр которого должен оказаться больше диаметра самой емкости на 20-30 см. Глубину следует определить из того расчета, чтобы горловина кессона возвышалась над почвой на 15 см. Это станет гарантией того, что в емкость может попасть поверхностная влага после таяния снегов или во время обильных осадков. После предстоит образовать отверстие в дне емкости, предназначенное для . Его можно расположить в центральной части дна или сместить в одну из сторон.

К отверстию нужно приварить гильзу из трубы, диаметр которой должен превысить этот показатель у обсадной трубы. Гильза должна обладать длиной в пределах 10-15 см. Требуется обеспечить легкое вхождение трубы в гильзу. Если планируется монтировать в кессоне колодца мембранный бак, расположить его нужно таким образом, чтобы горловая часть обсадной трубы оказалась смещена в сторону стенки емкости. Это необходимо для того, чтобы расположить емкость без ограничения доступа в саму скважину. В заводских баках часто имеются ниппели, которые предназначены для вывода труб. А вот если кессон изготавливался своими руками, нужно вварить их в стенку емкости. Обсадная труба должна быть подогнана до уровня земли.

Установка емкости должна быть произведена на поверхность брусьев над ямой, при этом оси кессона и обсадной трубы должны совпадать. После от брусьев можно избавиться, а кессон опустить вниз, используя обсадную трубу в роли направляющей.

Емкость следует расположить в яме и зафиксирована бревнами. Трубу нужно приварить ко дну, что позволит герметизировать емкость. Водопроводные элементы должны быть заведены в кессон посредством ниппелей. Для уплотнения места перехода следует применять ПНД-переходы на 1,25 или на 1,5 дюйма, которые должны быть снабжены внутренней резьбой. Одна ПНД труба должна предназначаться для подведения электрокабеля. На данном этапе его можно завести во внутреннее пространство и начинать процесс обратной засыпки.

• Дата: 02-06-2014
• Просмотров: 1190
• Комментариев:
• Рейтинг: 47

Как сделать кессон для погреба своими руками?

Многих домовладельцев интересует вопрос хранения овощей, которые после сбора обычно отправляются в погреб. Для этого раньше использовали простые ямы, стены которых обкладывали кирпичом. Однако в настоящее время существует более выгодное и удобное решение - построить кессон для погреба своими руками. В нем всегда можно поддерживать оптимальную температуру, подходящую для хранения свежих фруктов и овощей, а также домашних заготовок.

Кессон позволяет отказаться от старомодных деревянных или . Он является сухой камерой, способной создавать воздушный карман под водой или в водоносном слое грунта. Такой погреб изначально использовался только под водой, однако сейчас сфера его применения существенно расширилась. Современный кессон для погреба имеет вид параллелепипеда или окружности с горловиной и люком. Толщина стен и потолка достигает 16 мм, ведь они должны противостоять давлению почвы и грунтовых вод. Приточно-вытяжная вентиляция позволяет защищать конструкцию от образования сырости и конденсата. Чтобы под напором подземных вод кессон не всплывал, его закрепляют специальными анкерами.

Кессон для погреба можно устанавливать в любых условиях, например, на участках с высоким уровнем залегания грунтовых вод. Многие погреба страдают от грибка, в кессоне же он не образуется. Не стоит беспокоиться, что продукты и овощи, которые вы будете хранить в погребе, приобретут специфический запах. Кессон можно установить в гараже, в доме, под сараем или кухней и даже на открытой местности. Правильно выполненная гидроизоляция позволяет защитить погреб от дождей, протечек водопроводных труб или большого количества грунтовых вод. Кессон более защищен от вторжения воров, чем классические погреба.

Какой кессон выбрать для погреба

В настоящее время существует несколько типов кессонов для погребов. Железобетонные конструкции из бетонных колец. Стоит сказать, что перед тем как сделать кессон из бетонных колец, нужно подготовить надежное основание. После размещения колец монтируется прочная крышка. Если погреб будет делаться из железобетона, следует выполнить качественную гидроизоляцию, осуществляемую с водонапорной стороны. Недостатками этой конструкции можно считать большой вес, значительно затрудняющий установку и необходимость проведения гидроизоляции. К тому же кессоны из железобетона достаточно дорогие. С экономической точки зрения, целесообразнее сделать выбор другого варианта, например пластиковой или металлической конструкции.

Металлические погреба являются самыми популярными. Они производятся из листов стали толщиной около 2 см, из которых сваривается герметичный куб со встроенным люком и лестницей. Перед тем как сделать кессон из металла, все детали необходимо покрыть антикоррозионным составом. В таком погребе поддерживается оптимальная для хранения продуктов температура. В яму, возможно, будут попадать подземные воды, поэтому следует предусмотреть специальные перепускные клапаны. Пластиковые погреба не нуждаются в дополнительной обработке, они имеют небольшой вес, что позволяет устанавливать их без привлечения специальной техники. Пластиковые модели обладают высокой герметичностью, поэтому проводить гидроизоляцию не требуется. Такой погреб может безотказно служить на протяжении 50 лет.

Вернуться к оглавлению

Как сделать кессон своими руками

Выбирая место для установки кессона, нужно помнить, что погреб рекомендуется располагать в середине подполья, чтобы его стенки постоянно обдувались воздухом.

Погреб обычно делают в подполье кухни. Вход в таком случае лучше сделать через пол комнаты, заранее сделав проход с лестницей. Люк должен прикрываться крышкой, которая размещается на одном уровне с полом. Крышку лучше сделать из таких же досок, которые использовались при обустройстве пола. Погреб обычно монтируют еще до строительства дома. Осмотрите поверхность, на которую будет устанавливаться погреб, кессон. Если участок расположен на сухом высоком месте, проблем возникать не должно. Если почва болотистая, придется хорошо поработать. Специалисты советуют монтировать металлический сварной кессон, однако можно выбрать и пластиковую модель.

Можно купить готовый погреб-кессон в специальном магазине или заказать кессон по своим меркам. Однако при наличии необходимых знаний и навыков можно сделать кессон своими руками. Кроме того, перед тем как сделать кессон нужно подготовить следующие материалы и инструменты:

• стальные листы;
• сварочный аппарат;
• рулетка;
• строительный уровень;
• лопата;
• деревянные доски;
• электроножницы;
• гудрон;
• песок;
• цемент;
• битум;
• стальная сетка.

Погреб можно сварить любой формы: квадратной, круглой, шестигранной, прямоугольной, эллиптической. При сварке стальных листов нужно проследить, чтобы все швы конструкции были хорошо проварены изнутри и снаружи. Плохо приваренные швы способствуют возникновению коррозии. Стенки и пол кессона необходимо делать из металла, а вот крышка может быть бетонной или деревянной.

Вернуться к оглавлению

Как сделать котлован и водосборник

Перед тем как сделать кессон, нужно будет вырыть котлован необходимого размера. Для установки пластикового или металлического кессона требуется яма глубиной не менее 2,5 м. Котлован нужно разметить таким образом, чтобы между стенками погреба и стенками ямы оставался зазор в 50 см. Это расстояние нужно оставлять по всему периметру. Чтобы стенки ямы не осыпались, нужно сохранить дерн. При рытье котлована часто возникают проблемы, связанные с грунтовыми водами торфяного слоя. Для решения подобных проблем выкапывают яму глубиной около 25-30 см. Получается водосборник. Дно котлована нужно засыпать песком слоем 10 см. Стенки и дно кессона обмазывают гудроном.

Перед установкой погреба-кессона его обрабатывают специальными антикоррозийными составами. Можно выполнить и окрасочную гидроизоляцию. Можно самостоятельно сварить в котле битумную мастику. Битум загружают в котел, ставят его на огонь и выпаривают всю влагу. Когда масса перестанет пениться, мастика будет готова. Расплавленный битум вливают в емкость с бензином и перемешивают. Кессон покрывается этим составом сплошным слоем.

Хорошо, что вода в погреб проникать не будет, однако с другой стороны, гидроизоляция повышает температуру внутри конструкции. Из-за этого со стенок погреба будет стекать влага, а продукты будут быстро портиться. Поэтому до того как сделать кессон необходимо выбрать подходящий для него теплоизоляционный материал. Изолировать нужно стенки погреба и его дно. Конструкцию желательно сажать на слой глины толщиной 20-25 см. С внешней стороны кессон также нужно обмазать густой жирной глиной. Внутренние стенки оштукатуривают цементным раствором.

Для того чтобы это сделать, нужно монтировать проволочный каркас и стальную сетку. После оштукатуривания стен готовят бетонный раствор и покрывают им пол. Внутренние стенки конструкции можно изолировать стекловатой или одеялами.

Скважины отличаются от иных вариантов автономного водоснабжения высокой эффективностью и надежностью. Но их бурение и обустройство является мероприятием достаточно трудоемким. Плюс насосное оборудование денег стоит немалых. А единственный способ обезопасить конструкцию водозабора и поставленный в ней насос – это кессон на скважине, заглубленный в землю и фиксированный на обсадной трубе. Причем установка этой камеры во многих случаях не просто рекомендована, а обязательна.

Что такое кессон и зачем он нужен?

Главная функция скважного кессона – защита обсадной трубы, погружного насоса и идущего с ним оборудования от внешних воздействий. С одной стороны он защищает скважину от промерзания при сильных заморозках, а с другой не дает попасть в ее ствол грязи при паводках и сильных дождях. Внутри него нередко монтируются фильтры воды, датчики давления, автоматика управления, гидроаккумулятор и лестница для доступа к этим приборам.

Схема устройства

По устройству кессон для скважины представляет собой герметичную камеру-емкость прямоугольной либо цилиндрической формы. По строению это просто небольшой смотровой колодец. Он также находится полностью в земле, выступая над нею лишь своей горловиной. В боках этой конструкции предусматриваются отверстия для электрических кабелей и водопровода, а на дне – еще одно для обсадной трубы. Сверху все закрывает крышка.

Самостоятельно сделать кессон можно из бетона, пластика либо железа. Монтаж его относительно прост, ленточный или свайный фундамент своими руками выполнить гораздо сложнее. Но немало поработать лопатой на участке у дома все же придется. Установка кессонной конструкции производится в грунт и так, чтобы ее дно находилось ниже уровня промерзания почвы.

Виды кессонов для скважины

Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.

Утепляем внутри и герметизируем все швы снаружи

Вставляем насос

Вместо заключения

Кессон для скважины является отличным способом защиты источника питьевой воды от непогоды и низких температур. Внутри него насосной технике не страшны морозы и паводки. Его также можно использовать в качестве распределительного колодца для подключения к водозабору нескольких потребителей (второго дома, бани или автополива огорода).

Если в планах все делать самому, то лучше приобрести пластиковую конструкцию. Она легка по весу и проще в монтаже. Если более важна долговечность, то стоит остановить свой выбор на железобетонных кольцах. Для их сборки потребуется кран и профессиональные монтажники. Зато при хорошей гидроизоляции такое сооружение без проблем прослужит несколько десятилетий. Ему не страшны пучения и влага. Металлический аналог подвержен коррозии, однако не столь непрочен, как пластик.
