Лестница на чердак своими руками подробный чертеж. Как сделать своими руками чердачную лестницу с люком. III. Изготовление дверцы люка

Или коттеджа нет необходимости объяснять, что представляет собой чердак. Зачастую планировка внутреннего пространства не позволяет оборудовать стационарную лестницу для подъема в названное помещение. Это обстоятельство обусловлено редким посещением, кражей квадратуры и загромождением интерьера. Безусловно, многие скажут, что неплохо справляются стремянкой, однако регулярные походы за этим приспособлением, а также его шаткость, заставляют многих хозяев задуматься над возведением компактной лестничной конструкции. Для решения поставленной задачи необходимо разобраться в многообразии типов названного элемента и выяснить, как сделать лестницу на чердак, не прибегая к помощи специалистов и не изводя огромное количество средств.

Общие правила возведения чердачных лестниц

При обустройстве конструкций такого типа важно знать ряд основных рекомендаций и советов профессионалов, которые впоследствии помогут быстро и качественно выполнить работу по сборке, а также обеспечить надежное функционирование в течение значительного периода эксплуатации. Главные из них:

• ширина лестницы не более 65 см;
• высота не более 3 м;
• оптимальное число ступенек – до 15 шт.;
• расстояние между ступенями не более 19 см;
• толщина ступени от 2 до 2,2 см;
• классический угол наклона от 60 до 75°;
• конструкция изготавливается с запасом на больший вес;
• положение ступенек в момент открытия должно быть строго параллельно полу;
• стандартные габариты люка – 120×60 или 120×70 см.

Соблюдение всех перечисленных требований к обустройству лестницы в мансардное помещение , позволит выполнить работу с надлежащим качеством и упором на долговечность функционирования, а также исключит чрезмерные потери тепла в зимние периоды времени.

Оптимальным решением при обустройстве исследуемой конструкции, позволяющим учесть все бытовые аспекты, является изготовление складной лестницы. Этот вид может возводиться как в наружном исполнение, так и во внутреннем. Единственное принципиальное отличие заключается в том, что последний вариант более комфортный в эксплуатации, поскольку исключена необходимость выхода на улицу, которая остро дает о себе знать в холодное время года. Вдобавок к этому, во внутреннем варианте она защищена от воздействий со стороны внешних факторов и является некой прокладкой между холодными потоками воздушных масс чердака и прилегающей комнаты.

В ассортиментах современных магазинов представлено множество вариантов исполнения лестницы, однако целесообразнее выделить наиболее распространенные типы:

• ножничный – представляет собой лестницу, выполненную из металла и представляющую собой в сложенном виде некое подобие гармони;
• складной (выдвижной) – включает в себя несколько выдвижных секций, которые по мере открытия складываются в цельную конструкцию благодаря шарнирным механизмам и петлям;
• телескопический – состоит из нескольких лестничных пролетов, которые в момент сборки укладываются один на другой (в качестве первоосновы такой конструкции обычно используется алюминий).

Изготовление складной лестницы на чердак своими руками – мероприятие простое и не требующее глубоких знаний в области строительства, поэтому справиться с этой задачей можно без особого труда.

Перед началом любой деятельности следует подготовить инструментарий и обзавестись материалом. Набор инструментов не предусматривает наличия дорогостоящего оборудования и включает в себя привычный для каждого человека список подручных средств:

• пила или электролобзик;
• дрель или шуруповерт с набором бит;
• рулетка;
• саморезы по дереву;
• анкера, уголки и навесные крючки;
• цельная конструкция лестницы с запасом длины боковых оснований на 20–25 см;
• 4–6 петель карточного типа;
• брус с толщиной 3–4 см.

Разнообразие этого элемента позволяет владельцу жилья не сильно привязываться к традиционным способам и подобрать оптимальный для себя тип в зависимости от доступной квадратуры, интерьера и других важных характеристик. Однако при небольшом строительном опыте самостоятельно изготавливать лестничную конструкцию для чердака целесообразнее проводить простыми доступными способами, которые представлены навесным и складным видами.

Навесной вид

Названный вид лестницы с легкостью можно изготовить за 3–4 часа. Для его изготовления достаточно взять два бруса сечением 50×50 и длиной от 70 до 100 см. Один из брусков прикрепляем к стене, непосредственно под оборудованным люком с помощью дюбель-гвоздей или саморезов, а второй – на нижних точках опорах лестницы. Далее от верхнего края подготовленной деревянной лестницы отмеряем 2/3 и делаем распил. Затем эти составные части и верхушку с верхним опорным брусом скрепляем при помощи петель. Конструкция готова, остается только в месте складывания нижней секции оборудовать в стене крючок для того, чтобы лестница была надежно зафиксирована на стене.

Нелишним мероприятием будет осуществить усиление верхней опорной перегородки стальными уголками или анкерами, поскольку большая часть нагрузки будет приходиться именно на этот элемент.

Обустраивая складную лестницу, в качестве основы можно выбрать классическую деревянную лестницу, распиленную на несколько составных частей. Для этого потребуется взять 2 бруска с длиной, обеспечивающей проход в чердачный люк, и закрепить их на верхнем и нижнем краях заготовленной конструкции соответственно посредством петель и гвоздей. Далее надлежит отмерить сверху вниз по 1/3 от общей длины и сделать распилы. Составные части также скрепляются посредством карточных петель.

Для того чтобы избежать самопроизвольного раскрывания получившейся лестницы, следует оборудовать брусок, расположенный на верхнем крае конструкции, крючком.

Перед осуществлением фиксации петельных приспособлений дополнительно проверьте правильность раскрывания всех составных частей. Нелишним будет установить с обратной стороны лестницы лист фанеры, таким образом, чтобы при закрытии лестница полностью складывалась в промежуток между люком и общей поверхностью потолка.

Фото складной деревянной конструкции

На фотографиях представлена последовательность изготовления складной лестницы для чердака:

В заключение хотелось бы отметить, что самостоятельное обустройство вспомогательных конструкций испокон веков было предметом внимания большинства хозяев частных домов. Придерживаясь общих правил строительства и следуя представленным простым рекомендациям, без труда можно выполнить прекрасную лестницу на чердак, не затратив на это много средств.

Видео

В предоставленном видеоамтериале, состоящем из двух частей, подробно рассказывается об изготовлении чердачной лестницы:

Фото

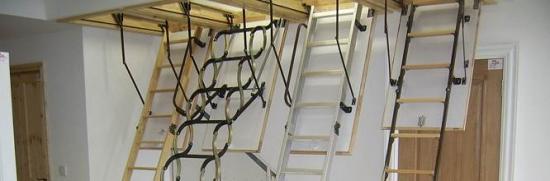

На фотографиях представлены различные варианты чердачных лестниц:

Схемы

Если вы решите сделать лестницу самостоятельно, то ниже приводится ряд схем, которые можно взять за основу своей конструкции:

В каждом доме есть потребность в дополнительной площади. Когда все комнаты функционально заняты, владелец жилища начинает искать свободное пространство за их пределами. Вот тут-то очень кстати окажется складная лестница на чердак. Она позволит на оборудовать мастерскую, детскую комнату, поставить там биллиардный стол, барную стойку. Озабоченный этой идеей, хозяин начинает задумываться, купить ли лестничную конструкцию в готовом виде или сделать ее самому.

Пример складной лестницы из метала на чердак

Но прежде он должен ознакомиться с различными ее вариантами, чтобы выбрать подходящий.

В зависимости от места установления чердачные входы бывают внутренними и наружными. Складная чердачная лестница снаружи, как правило, не устанавливается. А стационарная конструкция, установленная снаружи, не совсем комфортна зимой, зато она не занимает ни одного метра полезной жилой площади; еще один вариант - утепленная.

Чтобы металлические детали не подвергалась разрушительному воздействию атмосферных осадков, их чаще всего делают из оцинкованного металла или окрашивают специальной краской.

Чердачные лестницы изготавливают из дерева и металла. Оба варианта - достаточно прочные устройства. Однако они могут скрипеть или громыхать, хотя не для всех эти звуки являются раздражающим фактором. К тому же их можно устранить или хотя бы приглушить, если использовать различные половички или противоскользящие накладки. Дерево и металл зачастую комбинируют, чтобы получить очень привлекательные многоступенчатые конструкции.

Стационарная

Монолитное сооружение со ступеньками, как правило, из дерева, с поручнями и перилами устанавливают на . При активной повседневной эксплуатации чердачного помещения оно дополняется дверью. Без нее не обойтись тогда, когда оборудуется как комфортабельное помещение в доме в качестве или взрослых, комнаты отдыха, мастерской, которую приходится посещать ежедневно.

Вариант устройства стационарной деревянной лестницы на чердак

Для стационарного устройства иногда отводят отдельную территорию - лестничную клетку.

Складные чердачные лестницы

Их также можно купить или смастерить своими руками. Устанавливаются в помещениях с ограниченным пространством, когда невозможно соорудить монолитную лестничную конструкцию. Складные чердачные лестницы имеют несколько разновидностей, но все они не громоздкие, а легкие, но вес не ограничивает прочности, потому что для изготовления используют дерево твердых пород и алюминий.

Ножничная

Такая выдвижная конструкция прикрепляется к крышке люка, а раскладывается до самого пола по принципу трамвайного токосъемника или гармошки. Такая конструкция - только металлическая, поэтому со временем без должной смазки начинает скрипеть. Используется в частном жилище при неинтенсивной эксплуатации чердака.

Схема работы ножничной лестницы на чердак

Грузоподъемность небольшая, но вес взрослого человека выдерживает надежно.

Телескопическая

Лестницу из нескольких секций, которые пакуются одна в другую, называют телескопической. Обычно ее делают из алюминия, поэтому она легкая и прочная. Но такие складные лестницы на чердак большой популярностью у потребителей не пользуются. Чаще они применяются на строительных работах в виде стремянок. В упакованном виде так компактны, что размеры позволяют перевозить их в багажнике легкового автомобиля.

Откидная

Это одна из разновидностей складных лестничных устройств, состоящих обычно из двух секций. Первая жестко прикреплена к основанию люка. Снизу к ней присоединена вторая специальными шарнирами, позволяющими складываться вперед.

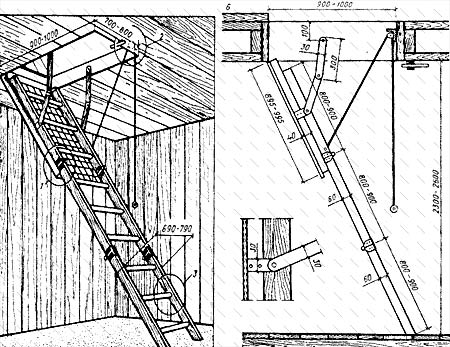

Чертёж с размерами откидной лестницы

Когда в ней нет необходимости, а вход на чердак закрыт, то откидная конструкция находится в чердачном помещении. Если его открыть, она откидывается и опускается на пол.

Выдвижная

При недостатке пространства устанавливается выдвижная лестница на чердак. Она может быть из дерева или металла. Выдвигается из люка, который открывается вручную или с помощью электропривода.

Основные требования к такой конструкции - компактность, прочность, небольшой вес. Чтобы добиться этого, при изготовлении сочетают прочное дерево и легкий металл.

Винтовая

Она требует большего пространства, чем складные устройства. Может быть с перилами или без них. Выглядит очень легкой, независимо от того, деревянная она или сделана из металла. Оригинальная конструкция, но подъемы и спуски затруднительны, а иногда и рискованны, особенно для обитателей дома преклонного возраста.

Используются такие чердачные лестницы в домах, в которых эксплуатация чердака не так интенсивна. Они могут быть устроены так, что все ступеньки прикреплены к столбу, который находится в центре системы. Есть и такие лестничные спирали, у которых ступени удерживаются изогнутыми несущими балками-тетивами.

Раскладные и можно без особых проблем купить в магазине стройматериалов, где продаются сосновые, дубовые, а также металлические, изготовленные обычно из алюминия. Самое дешевое изделие из сосны, но по прочности не уступает другим материалам.

Не следует забывать, что купленная в готовом виде лестничная установка нуждается в правильном уходе, который включает обработку деревянных поверхностей противопожарной пропиткой, покрытие лаком или краской.

Металлические детали, шарниры, ролики необходимо смазывать машинным маслом.

Но на рынке не всегда можно найти подходящее лестничное сооружение. Тогда наилучший вариант - чердачная лестница своими руками, которую можно сделать в соответствии с собственными пожеланиями и вкусами. Как это сделать? Сегодня во Всемирной паутине нет недостатка соответствующей информации. Нужно лишь желание, необходимые материалы, инструменты и творческий энтузиазм.

Основные требования

Чердачная лестница - это зона риска, поэтому она должна соответствовать следующим требованиям:

Детали лестницы

Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.

Элементы конструкции лестницы на мансардный этаж

Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.

К ним следует отнести:

• Балки, которые называют тетивами и косоурами;
• Перила, поручни безопасности;
• Грани ступеней, также имеющие свое название: горизонтальная - проступь, а вертикальная - подступень;
• Лестничный марш.

Косоур

Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она - одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.

Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.

Тетива

Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две - по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.


С ними стационарная конструкция выглядит массивно, добротно, в то время как на косоурах она кажется визуально легкой и просторной.

Перила и поручни

Следует разобраться, есть ли разница между этими понятиями. Перила - ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями - это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.

Вариант устройства перил лестницы на чердачных этаж

Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:

• Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
• Высота - на уровне пояса взрослого человека, не ниже;
• Во избежание травм не должно быть острых углов на их окончаниях;
• По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.

Подступени и проступи

Вертикальная часть каждой приступки - подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног - так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.

Лестничный марш

Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках - тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.

Конструкция лестничного марша

Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.

Практически во всех загородных домах есть чердаки. Для организации комфортного и безопасного подъема туда, необходимо оборудовать лестницу.

Она может быть выполнена из различных материалов, но наиболее распространены и удобны деревянные лестницы. Рассмотрим подробно их виды, и расскажем, как может быть изготовлена лестница на чердак своими руками из дерева.

Готовое сооружение

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

• На тетивах.

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

На тетивах

• На косоурах.

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

На косоурах

• На больцах.

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

Больцевая

• На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Винтовая

• Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

На вертикальной опоре и тетиве

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

• Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

Приставная

• Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Изготовление

Если встал вопрос об изготовлении — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

• Части соединяются между собой при помощи петель.

• Конструкция из секций, уголками прикрепляется к крышке (как на фото).

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Лестница на чердак – несложная конструкция, которую можно запросто создать самостоятельно. Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале.

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка. На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера. Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы. Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка. Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней. Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям. Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве. Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы. Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

И еще одно пошаговое руководству по монтажу:

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Вот и все, ваша лестница с люком готова! Это как раз тот вариант, который вполне выполним «в одну каску». Желаем вам быстрой и легкой работы.

Чердак для каждого человека может выполнять роль любой комнаты, например, мастерская или жилая комната. Здесь все зависит от фантазии и размеров чердачного помещения. Одно понятно точно, данное помещение необходимо оборудовать, и начинать данную работу следует с лестницы.
Очень часто попасть на чердак сложно, и приходится пользоваться стремянкой, которой требуется много места. Чтобы это исправить, можно сделать лестницу самому.

Оборудование места под лестницу

Прежде чем заниматься оборудованием чердака, следует сначала определиться с местом для лестницы. Данная лестница предполагает обустройство люка, то есть потолочной двери.

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

• Ножовка для дерева;
• Рулетка;
• Любая лестница из дерева;
• 4 карточных петли, шириной косоура;
• Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
• Саморезы, анкеры, петли и крючок.

Косоуром является основная балка, именно на нее будут крепиться ступеньки.
Сначала применяются короткие бруски. Один прикрепляется петлями к верху лестницы. А второй брусок прикрепляется к низу при помощи жесткого крепления.
Для надежности 2 рейки прикручиваются с внутренней стороны, но они не должны мешать раскладыванию.
С низу отмеряется 2/3 и делается распил в данном месте. После чего они крепятся между собой карточными петлями. Крепление производится так, чтобы она без труда складыалась

Первый брусок прикручивается к люку, после чего крепится крючок к стене, а к нижнему бруску петля, все это делается для крепкого крепления конструкции в закрытом состоянии.
Данный вид лестницы считается самым легким.

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

С начала определяется проем люка. Для нужного размера люка, следует добавлять по 0,7 см в каждой стороне.
Для данной лестницы понадобится:

• 4 бруска размером 5х5, 2 длинных и 2коротких;
• Лист фанеры толщиной 1 мм;
• 2 уголка из метала;
• Листовой метал;
• 4 металлических полоски шириной по 2 см.

С краю каждого бруска делаются пропилы глубиной 25 мм, после чего они скрепляются клеем и саморезами в ровный прямоугольник. К нему прикрепляется выпиленный лист фанеры.
Замки заменяются на дверную защелку.
Для механизма, который будет открывать люк можно приобрести все в магазине, а можно сделать самому.
Для создания механизмов самому, необходимо сделать макеты из плотной бумаги, то есть создать углы с нужными размерами.

Пилой на листе метала вырезается та часть, которая перекроется уголком. Ненужная длина полос удаляется, а края закругляются. После чего уголок собирается. Необходимо сделать два абсолютно одинаковых уголка.

Лестница собирается из трех элементов, следует не ошибиться с размерами каждой части. Первая это размер люка, вторая покороче, а длина третьей – это остаточный отрезок.
Угол наклона, который измерялся на люке, переносится на доску, это будет наклон ступеней.
После чего размечаются доски длиной каждой секции. Доски прижимаются малярным скотчем, размечаются и делаются наклоны ступеней.

Сделать лестницу на чердак можно своими руками без лишних усилий и серьезных затрат. Стоимость таких лестниц значительно ниже, чем готовых на заказ. А вид совсем им не уступает.
