Монтаж многощипцовой крыши своими руками – схема и элементы. Красота и удобство сложной многощипцовой крыши Многощипцовая крыша чертеж

Среди различных типов кровель самой красивой и в то же время непростой в реализации по праву считается многощипцовая конструкция. В нашу страну она пришла из Европы, где люди издавна питали любовь к квадратным домам и зданиям с большим количеством углов. Мудреная стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Преимущества и недостатки

Те застройщики, которые предпочитают минимализм и практичность, вряд ли оценят сложные ломаные линии столь дорогостоящей крыши, тем более что ее основная функция аналогична более скромным одноуровневым образцам. Эстеты и ценители изыска, для которых декоративные характеристики важны не меньше функциональных, наоборот, используют любую возможность для обустройства такой архитектурной композиции в своем жилище.

Возведение многощипцовой крыши - дорогостоящий и трудоемкий процесс

Несмотря на то что с не меньшим успехом можно обойтись более простым строительством кровельной системы, было бы ошибочно считать, что у крыши со множеством щипцов есть лишь одно достоинство – красивый дизайн, это не совсем так. Не считая выдающихся декоративных особенностей, такая конструкция имеет ряд положительных моментов, а именно:

Длительный эксплуатационный период, достигающийся балансом стропильной системы, благодаря которому крыша способна выдержать внушительную нагрузку .
Возможность планирования дополнительного пространства внутри дома за счет чердачного или мансардного помещения, где можно оборудовать спортзал, биллиардную или оранжерею.
Практичность, выраженная в естественном удалении осадков. За счет наличия наклонных поверхностей (иногда их уклон достигает 90 градусов) снег и дождевая вода, а также опавшие листья, ветки и другой мусор не задерживаются на поверхности кровли и самостоятельно отводятся из нее.

Для строительства лучше привлечь бригаду профессиональных кровельщиков

Если говорить о недостатках рассматриваемого объекта, то они скорее условны, ведь для состоятельных домовладельцев эти минусы не будут иметь существенного значения. Как вы понимаете, речь идет о дороговизне проекта, больших расходах на материалы и высокой оплате труда строительной бригады из-за сложности работ. Мы не зря упомянули о необходимости привлечения к строительству многокомпонентной кровли специалистов высокого профессионального уровня, ведь ее возведение своими руками без соответствующей квалификации трудновыполнимо и весьма рискованно. Если же вы уверены в своих силах и владеете всеми практическими навыками в данной сфере, можете смело приступать к реализации задуманного.

Основные элементы наружной конструкции

Итак, все «за» и «против» взвешены, уверенность в своих интеллектуальных и физических возможностях присутствует, значит, вы готовы к выполнению сложного процесса своими руками. Наиболее простым вариантом конструкции со множеством щипцов принято считать объединение в единое целое пары двускатных сооружений, пересекающихся под прямым углом в виде креста (при верхней проекции).

Теперь перейдем к терминам, обозначающим отдельные участки кровли:

щипцы , на языке профессионалов – не что иное, как верхушки стены без карниза (в отличие от фронтона), формирующие основу для двух скатов крыши;
ендова – место стыковки двух плоскостей, образующее внутренний угол;
ребро – наружный угол, сформированный на месте стыка двух скатов. Горизонтальное верхнее ребро плотники называют коньком.

Обратите внимание на то, что ендовам уделяют особое внимание, ведь они должны справляться с высокой нагрузкой, обусловленной скоплением атмосферных осадков . Даже малейшие просчеты на данном участке чреваты протечками и, как следствие, преждевременным разрушением кровли.

Стропильная система

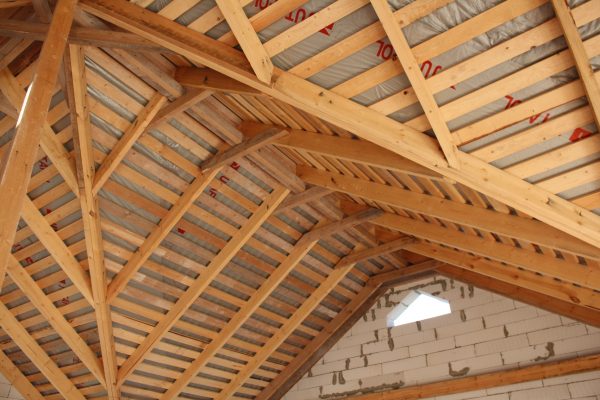

Система стропил у многощипцовой крыши собирается из множества обязательных элементов, которые устанавливаются в строго определенном выверенном порядке, и в этом состоит ее основная сложность.

Основу системы составляют:

Малейшее нарушение строительной технологии, как правило, оборачивается серьезными неприятностями, устранение которых если и возможно, то неизбежно влечет за собой существенную трату временных и финансовых расходов. Сразу же обращаем внимание людей, решившихся осилить строительные этапы своими руками на то, что эта сложная конструкция может потребовать сочетания висячих и наклонных стропил.

На практике для изготовления стропил применяют высушенные и обработанные антипиренами и антисептиками брусья такого же сечения, что и у мауэрлата (150 х150 мм или 100 х150 мм), который, в свою очередь, равномерно распределяет нагрузку с кровли на стены дома. Верхние части стропил соединяют коньковым прогоном. Очень важно выдержать оптимальную влажность древесины (максимум 20%) .

Этапы строительного процесса

Для устройства многощипцовой крыши своими руками потребуется план выполнения работ, отступать от которого категорически не рекомендуется. Теперь перейдем непосредственно к этапам строительства:

В первую очередь необходимо снять размеры дома.
Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

Чертеж стропильной системы многощипцовой крыши

Теперь можно приступать к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. Если запланирован монтаж полувальмовой или вальмовой крыши, необходимо установить усиленные нарожниками диагональные стропила.
В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины или уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

Для монтажа стропил используются металлические скобы, пластины, уголки

Если дом имеет большую площадь, вероятнее всего, потребуется монтаж потолочных балок (продольных или поперечных), выполняющих функцию затяжек.
Верхняя часть стропил крепится на коньке, затем укладывается пароизоляционный материал, обрешетка и контробрешетка (вентсистема).

Перед монтажом кровли монтируется вентиляционная система

Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

Монтируя столь сложную крышу своими руками, не забывайте о том, что чердачное помещение потребует дополнительного утепления, иначе его нельзя будет использовать в качестве жилого пространства . Лучше всего для таких целей подойдет минеральное волокно (базальтовая или стеклянная вата). Если пренебречь этим правилом, можно столкнуться со скоплением конденсата в подкровельной области, что приведет к гниению древесины, из которой собрана конструкция крыши.

Многощипцовая крыша: устройство стропильной системы

Конструкция стропильной системы многощипцового типа крыши. Раскладка и стыковка стропил, крепление, узлы, детали, схемы для возведения своими руками.

Изучаем стропильную систему многощипцовой крыши

Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Многощипцовая крыша: стропильная система - схемы и чертежи

Рассмотрены достоинства и недостатки многощипцовой крыши, приведены основные моменты при расчете и возведении стропильной системы данной конструкции.

Изготавливаем щипцовую крышу своими руками

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича - фронтонов. Изготовить щипцовую крышу можно своими руками.

Расчёт щипцовой крыши

Щипцовые крыши имеют два ската . По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. Утепление кровли может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства . Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

Щитовая крыша: начало строительства

Устройство такой крыши начинают с выкладывания торцевых частей - щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы . Так, если представить, что скат - это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым - половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил - наслонные и висячие .

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Виды стропильных систем щитовых крыш

мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
распоры;
контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

В зависимости от конструкции дома, выбираем подходящую систему стропил.
Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр - полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций - защиты стен дома.

Опирание диагональной стропильной ноги на мауэрлат

Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
Фиксируют их укосинами, демонтируемыми после окончания работ.
Далее производят крепление кобылок, которые будут образовывать свес крыши.
После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
Далее следует установка конькового бруса, закрепляемого укосинами.
И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
Тип обрешётки выбирают в зависимости от кровельного покрытия.
Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых . Их устройство - довольно сложный и трудоёмкий процесс. Ендовые - это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Щипцовая крыша своими руками: конструкция, стропильная система и др

Щипцовая крыша своими руками: расчёт, выбор материалов, подробная инструкция.

Многощипцовая крыша

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши. По своей конфигурации она сильно выделяется на фоне стандартных проектных решений.

Внешний вид

Крыша классической формы имеет несколько пологих скатов. В многощипцовом варианте в один из скатов врезан дополнительный элемент. Он называется щипец.

Каркас из деревянного бруса прямоугольного сечения

Щипец – это вставка, состоящая из двух скатов, соединяющая стропильную конструкцию с каркасом дома. В многощипцовой крыше может быть более двух фронтонов.

Вид сверху на различные варианты исполнения крыши

Важно! У каркаса для многощипцовой кровли более сложное строение, чем у двухскатных крыш. Для его изготовления и сборки понадобится намного больше времени. Увеличатся трудовые затраты и количество необходимого строительного материала.

Положительные и отрицательные свойства

Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:

Положительные

Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.

Отрицательные

Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.

Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы.

Составные части каркаса

Для сборки многощипцовой кровли используется несколько основных элементов:

Устройство кровли

Мауэрлат – один из основных элементов каркаса. Это несущая балка, на которую опираются стропильные «ноги». Он равномерно рассеивает нагрузку от кровли по несущим стенам или столбчатым опорам. В малоэтажном строительстве мауэрлат изготавливается из деревянного бруса прямоугольного или квадратного сечения. Мауэрлат постоянно подвергается значительным нагрузкам. Поэтому используется брус сечением не менее 150×150 мм. Он крепится на заранее подготовленные анкерные болты.
Стропила – несущие элементы, установленные под углом друг к другу. Каждое стропило состоит из двух сборных частей. Они устанавливаются вдоль конька. Стропильные «ноги» принимают нагрузку от кровельного ковра и атмосферных осадков. Они крепятся к мауэрлату с помощью запилов, уголков или скоб. Верхняя часть стропил соединяется в один узел с коньковым прогоном.
Стойки – несущие элементы, установленные вертикально. Обычно на них опираются стропильные «ноги» или коньковые прогоны.
Подкосы – подпорки для стропил, установленные под углом.
Ендова – узел примыкания двух соседних скатов. Она служит для стока дождевых вод. В ендове может скапливаться снег и вода. Поэтому каркас около неё усиливается дополнительными подпорками или сдвоенными стропильными «ногами». В местах, где проходит ендова, устанавливается сплошная обрешётка. Кровельный ковёр усиливается дополнительным слоем гидроизоляции. Затем сверху монтируется специальная планка, по которой стекает дождевая вода.

Нагрузка на ендову

Ребро или конёк – узел, соединяющий верхнюю часть двух смежных скатов.
Обрешётка – элементы конструкции, которые закрепляются перпендикулярно к стропильным «ногам». На неё укладывается кровельный ковёр.

Расчёт каркаса

Для обеспечения необходимой прочности и жесткости кровли необходимо произвести полный расчёт всех элементов. Ввиду сложности конструкции не рекомендуется выполнять его самостоятельно, лучше обратиться в специализированную проектную организацию, где предоставят всю необходимую документацию и готовый чертеж.

Сложная по форме многощипцовая крыша гармонично смотрится на коттеджах любой конфигурации и размера. Она позволяет получить уникальный жилой дом, который будет притягивать восхищенные взгляды соседей и прохожих.

Многощипцовая крыша стропильная система чертеж, видео

Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.

Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.

Виды крыш

На выбор типа крыши заметное влияние оказывает климат.

Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

Составляя проект крыши, нужно определиться, как использовать пространство под ней. От того, планируется ли располагать на нем жилое помещение или кладовку, зависит подходящая форма и конструкция.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

Шатровая представляет собой подобие шатра или пирамиды в виде четырех треугольных скатов. Соответственно, дом должен иметь форму прямоугольника или квадрата. Хорошим вариантом покрытия станут металлочерепица или шифер.

Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

Мансардные крыши

В частных домах нередко оборудуется чердак или мансарда. Такое решение оправдано рядом получаемых преимуществ. Пожалуй, самое главное из них – дополнительная площадь без возведения полноценного этажа.

Грамотно организованная система вентиляции и теплоизоляции мансарды улучшит микроклимат дома. При правильном подходе можно эффективно использовать даже пространство между кровлей и стенами мансарды. Встроенные в крышу окна обеспечат помещению максимум естественного света.

Перед началом работ убедитесь, что несущие стены и фундамент выдержат новые нагрузки.

Угол наклона крыши мансарды обычно составляет 45-60º (верхняя часть может находиться под углом 25-35º).

Выбор материала

Традиционный кровельный материал – шифер (асбестоцементные волнистые листы). При надежности и дешевизне остается довольно тяжелым. Подходящий угол наклона крыши для его использования – 13-60º.

Не подходит для плоских крыш, так как попадание в щели осадков приведет к снижению срока эксплуатации. Битумный шифер применяется, начиная с 5º уклона. От угла зависит шаг обрешетки: если он меньше 10º, требуется сплошной настил.

Похожий на шифер ондулин обладает не самым презентабельным внешним видом. Подойдет для хозяйственных построек, также может применяться в ремонте крыши частного дома. Вреди его достоинств – прочность и долговечность.

Практичный, недорогой, легкий металлический профиль станет хорошей альтернативой шиферу. Можно выбрать покрытие понравившегося цвета.

Рубероид чаще используется для обеспечения тепловой изоляции, а не полноценного покрытия. Представляет собой мягкий материал черного цвета.

Черепица обладает высокими декоративными качествами, надежная и легкая. Производится самых разных цветов. Оттолкнуть от выбора в ее пользу может высокая стоимость крыши. Подходящий уклон для керамической черепицы – 30-60º. Если он будет меньше 25º, необходимо позаботиться об усилении вентиляции и гидроизоляции.

Пожалуй, самой популярной кровлей частного дома можно назвать металлочерепицу. Ее можно использовать, начиная с 15º уклона.

Битумная черепица повторит поверхность любой кривизны, поэтому станет хорошим выбором для необычной крыши (например, купольной). Минимальный угол наклона – 12º.

Фото крыш частных домов

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли. При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это . Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Общие понятия

Стропильная система многощипцовой крыши довольно сложная конструкция. Чтобы выполнить ее расчет и монтаж нужно иметь определенный опыт. Но прежде чем о ней рассказать, следует познакомиться с самим понятием многощипцовой конструкции. Что из себя представляет этот вариант крыши? Почему ее так называют?

Такая конструкция представляет собой многоскатную крышу. Самое главное ее отличие – это наличие щипцов или двухскатных элементов с коньком. Именно от них и взяла свое название вся конструкция. Каждый из щипцов одной стороной упирается в стропильную систему основной крыши. Другой конец образует фронтон.

Устройство стропильной системы многощипцовой крыши имеет свои преимущества, а именно:

Такая конструкция обладает высокими несущими способностями и прочностью.
Стропильная система многощипцовой крыши рассчитывается исходя из повышенных нагрузок. Такая особенность позволяет конструкции легко выдерживать даже ураганные ветры и большие слоя снега.
Скаты у таких крыш делаются достаточно крутыми. Это не дает возможности скапливаться на них мусору. А это значит, что обслуживание кровли значительно облегчается. К тому же такая крыша, если правильно ее возвести, долгое время не требует ремонта.
Благодаря высоко расположенному коньку, под многощипцовой кровлей образуется много свободного пространства. Это позволяет свободно создавать дополнительные жилые комнаты на мансардном этаже.
Еще одно преимущество в том, что такую конструкцию можно использовать даже в тех случаях, если дом имеет сложную геометрию.

Но не стоит забывать и о сложностях. Стропильная система многощипцовой крыши – это сложная конструкция. Если у вас нет достаточного опыта в строительных и столярных работах, то лучше доверить ее возведению специалистам.

Основные элементы конструкции

Как уже говорилось ранее, стропильная система многощипцовой крыши – это несколько двухскатных конструкций соединенных вместе. Поэтому и основные принципы будут также схожи. В нашем случае могут использоваться как висячие, так и наслонные системы стропил. Как правило, основное строение имеет большую ширину. Поэтому здесь применяют . В пристройках используют , все будет зависеть от ширины строения и наличия осевой несущий стены.

Кроме этого, стропильная система многощипцовой крыши имеет в своем составе следующие основные элементы:

скаты. Их количество у многощипцовой крыши может в разы отличаться от традиционной конструкции. При этом размеры, форма и крутизна непарных скатов также могут различаться;
конек. Этих элементов также будет несколько;
ребра – эти элементы располагаются в местах стыковки скатов. При этом они могут быть только в тех многощипцовых крышах, где используются вальмы;
ендова. Без этого элемента не обходится не одна многощипцовая крыша. Этот элемент располагается на внутренних углах, где сходятся два ската. Ендове нужно обращать особое внимание. Именно здесь в зимний период может скапливаться снег. Поэтому в таких местах испытывается большая нагрузка и чаще всего возникают протечки, полезно почитать: .

Конечно могут присутствовать и другие элементы. Например, фронтоны. Они закрывают торцы самих шипцов. При этом фронтоны могут заканчивать и основную крышу, если она не вантовая, полезно прочитать: .

Делаем расчеты

Стропильная система многощипцовой крыши сложная конструкция. Поэтому без предварительного составления ее схемы обойтись не получиться. Но прежде всего, следует произвести все основные расчеты. Прежде чем составить план будущей стропильной системы многощипцовой крыши, следует выяснить следующие основные параметры:

Высота расположения конька. Для этого следует использовать такие показатели, как ширина дома или пристройки (в зависимости от того, для какого строения выполняется расчет) и угла наклона ската. Очень часто проводят обратные расчеты. Первоначально определяют желаемую высоту дома, а потом высчитывают угол уклона ската. При этом следует учесть, что ширина основного дома и пристройки будет разной. А это значит, что и угол наклона стропильной системы многощипцовой крыши для каждой постройки будет отличаться. В этом и есть сложности подобного устройства.
Далее, следует выяснить длину основных стропил. Этот параметр легко вычислить из формулы Пифагора. При этом для основного здания и пристройки будет отличаться.
Также следует рассчитать длину ендова. Здесь будут располагаться накосные стропила. Здесь также будет использоваться теорема Пифагора. Ендова будет гипотенузой. Сам треугольник состоит из длины стропила основного здания и половины ширины пристройки.
Между коньком и накосными стропилами располагаются нарожники. Их длину также следует выяснить с использованием теоремы Пифагора. Нарожники будут представлять собой укороченные стропила.

Также вычисляется общая площадь кровли. Она будет составлять сумму площадей всех скатов многощипцовой крыши. Это значение необходимо, чтобы рассчитать, сколько кровельного материала вам понадобиться при монтаже, читайте дополнительный материал: .

Нагрузка

Стропила многощипцовой крыши, как и вся система, должны выдерживать все внешние воздействия. Поэтому, еще до начала высчитывания всех основных параметров, следует рассчитать нагрузку. Специалисты различают два ее вида, а именно:

постоянную. В эту группу включают нагрузку на стропильную систему многощипцовой и других типов крыш, вызванной весом используемых материалов. Также сюда входят масса всего оборудования установленного на кровле;
переменная нагрузка. В эту группу включают воздействия от внешних факторов. На стропильную систему действует вес снегового покрова, который будет задерживаться на кровле. Кроме того, также воздействие оказывает и ветер.

Зная, какой угол наклона скатов будет на вашей крыше, можно высчитать переменные нагрузки. Прибавив к ним массу всех материалов, используемых при строительстве кровли, можно определить общее воздействие, которое должна выдерживать вся конструкция, рекомендуется прочитать: .

Зная все нагрузки можно определиться с сечением стропил. Чем нагрузки больше, тем толще должны быть основные элементы системы. Кроме того, после таких расчетов определяют и или шаг. Также, при необходимости (например, если стропильные ноги слишком длинные) уточняют расположение дополнительных поддерживающих элементов. После всего этого составляется чертеж.

Выполнить правильно все эти расчеты, тем более составить схему будущей стропильной системы многощипцовой крыши – эта задача сложная. Лучше ее доверить специалистам. Или можно воспользоваться специальными программами. С их помощью, указав все необходимые данные, можно не только рассчитать все параметры, но и составить план расположения всех компонентов стропильной системы многощипцовой крыши.

Монтаж стропильной системы многощипцовой крыши не сильно отличается от традиционной двухскатной системы. Все работы проводятся в следующей последовательности:

Первым делом производится . В случае многощипцовой крыши эту работу нужно проделать не только по всем внешним несущим стенам, но и по внутренним. Последний правильней будет назваться лежнем.
Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется.
После этого, проводится установка крайних стропильных пар основного здания. Чтобы было удобно собирать конструкции, на балки чердачного перекрытия лучше уложить доски в виде чернового пола. Это будет полезно, ведь сами стропильные пары собираются непосредственно на крыше.
Следующим этапом будет закрепление на своем месте накосных стропил или ендовы. Ее верхний часть должна располагаться на коньковом прогоне основного здания в том месте, где к нему будет подходить конек стропильной системы пристройки. Нижний конец монтируется на мауэрлат там, где стены пристройки стыкуются с несущими стенами основного здания.
После этого крепят остальные элементы. В первую очередь монтируют стропильные пары многощипцовой крыши над основным зданием. Далее переходят к конструкции над пристройкой. При этом если основные стропила крепят к мауэрлату, то нарожники монтируют к ендове.
При монтаже очень важно, чтобы все стропила одной стороны строения были в одной плоскости.
Далее, при необходимости, проводят монтаж дополнительных поддерживающих элементов. Это могут быть подпорки, стойки и так далее.
После этого закрепляют торцевые, лобовые, обвязочные доски. Делают свес и крепят обрешетку. Далее, можно приступать к укладке кровельного материала. Если под многощипцовой крышей будет оборудоваться жилое помещение, то следует дополнительно смонтировать пароизоляцию, теплоизоляционный слой и гидроизоляцию.

В процессе эксплуатации частного дома, загородного коттеджа или дачного домика, часто встает вопрос увеличения жилой площади. Решается он обычно посредством пристройки или надстройки.

Пристройка к дому дело хлопотное. К тому же, жилая пристройка имеет один существенный недостаток - «крадет» полезную площадь участка.

Поэтому, популярным способом расширить жилую площадь индивидуального дома является устройство второго этажа или мансарды, т.е. чердачной крыши. Конструкция мансардной крыши позволяет использовать полученное пространство, как жилое помещение.

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Виды мансардной крыши

Оптимальный угол наклона 40°. Скат должен располагаться с подветренной стороны. Позволяет обустроить небольшой чердак над мансардой. За счет только одного острого угла увеличивается полезная площадь помещения.

Двухскатная мансардная крыша

Простая двускатная (скатная или щипцовая) состоит из двух скатов, соединенных под определенным углом. Преимущество двускатной крыши в простоте изготовления стропильной части и отделке. Недостаток - в появлении «глухой» площади (в месте примыкания крыши к стене), которая обычно не используется. Часто мансарды с двускатной крышей возводят вместе со стенами. Крыша с углом уклона 45° идеальна для домов шириной не более 6 м.

Несимметричная двускатная мансардная крыша. Частный дом с такой крышей будет отличаться оригинальностью и функциональностью одновременно.

Сложность строительства крыши с несимметричными скатами состоит в проведении расчетов.

Ломаная мансардная крыша. Ее отличие в том, что каждый скат имеет две составляющие. Устройство ломаной крыши позволяет получить более высокое мансардное помещение. А также уменьшить незадействованную площадь. Такие крыши наиболее распространены, благодаря возможности пристроить гараж или летнюю кухню под одной кровлей.

Четырехскатная мансардная крыша

Вальмовая мансардная крыша. В данной конструкции скаты кровли играют роль стен.

Одной из разновидностей вальмовой мансардной кровли является датская вальмовая крыша. Ее постройка отличается наличием фронтонов, которые позволяют смонтировать обычные, а не кровельные окна (мансардные).

Полувальмовая мансардная крыша (двухскатная, четырехскатная). Сложная конструкция, низкие скаты защищают фронтоны дома от осадков.

Скатные крыши могут быть одно и многоуровневыми.

Нестандартные решения также вполне возможны для мансардной крыши. Для их устройства требуется тщательный расчет нагрузок, устойчивости и т.п. Без специального образования выполнить монтаж сложно, поэтому стоимость работ более высока, по сравнению с классическими конструкциями.

Некоторые примеры оригинальной мансардной крыши - на фото.

С видами определились, остается открытым вопрос, как сделать мансардную крышу своими руками.

Краткая инструкция содержит основные этапы работы и обратит ваше внимание на некоторые нюансы их выполнения.

1 этап - Проектирование и расчет

Выбор внешнего вида мансардной крыши, и расчет ее параметров производится с учетом таких факторов как:

угол уклона скатов;

материал отделки;

Надежным помощником в расчетах станет СНиП 2.01.07-85 «Нагрузки и воздействия».

Нюанс. Чем больше угол наклона, тем меньше будет высота мансардного помещения (минимальная высота потолка комнаты на мансардном этаже 2,2 м). Соответственно, чем меньше угол наклона мансардной крыши, тем больше будет площадь помещения. Если уклон недостаточен, то осадки могут собираться на крыше, что приведет к дополнительным нагрузкам на нее.

Более пристальное внимание расчетам уделяется в том случае, если возводится нестандартная мансардная крыша. Например, несимметричная двухскатная мансардная крыша отличается смещенным центром тяжести. Это влияет на равномерность передачи нагрузки на несущие стены и фундамент.

На этом этапе решается и такой вопрос, как способ доступа на мансардный этаж. Выбор места устройства лестницы на мансарду важное решение. Внутреннее расположение позволяет пользоваться ею в любое время года. Внешнее позволяет сэкономить полезную площадь нижнего этажа.

Совет. Потолочная складная лестница для мансардного этажа — это наиболее экономичный вариант, но наименее практичный.

Стропильная система мансардной крыши

На выбор стропильной системы влияют:

размеры мансарды;
параметры перекрываемого пролета;
форма кровли;
конструкция первого этажа;
место расположения несущих стен и дополнительных опор;
вес кровельного материала.

Конструкция стропильной системы мансардной крыши

Выделяют два типа устройства стропильной системы крыши с мансардой:

висячие стропила. Основанием для стропильных ног служат стены дома. При строительстве висячих ферм не всегда устанавливается мауэрлат (в зависимости от стенового материала);

наслонные стропила. В данном случае необходимо возведение дополнительной опоры. В качестве которой используются коньковый прогон или аттиковая стенка усиленная железобетоном. Устройство наслонной стропильной системы допускается при расстоянии между несущими стенами до 7 метров.

Конструктивная разница между устройством крыши с висячими и наслонными стропилами показана на схеме.

При строительстве мансардной крыши чаще используют комбинированный тип - сверху системы висячие стропила, а по бокам наслонные.

При этом обязательно изготавливаются чертежи с указанием места расположения отдельных элементов и расстояния между ними. Пример показан на рисунке.

Материал подготовлен для сайта www.сайт

Расчет стропильной ноги для мансардной крыши

Выбор породы древесины и обоснование ее оптимальной толщины.

Количество материала, требуемого для стропильной системы, зависит от ее вида и всех, перечисленных выше факторов.

Нюанс. От применяемого пиломатериала зависит промежуток между стропильными ногами.

Шаг стропильных ног под мансардную крышу будет составлять 60-90 см.

В качестве материала может использоваться клееный бруса (80х80, 100х100 мм), доска (под шифер и металлочерепицу сечение 50х150, под ондулин 50-200).

Нюанс. Длина пролетов увеличивает диаметр (сечение) стропил или уменьшает промежуток между ними.

Что касается породы, то рекомендуется использовать сосну. Ее древесине свойственна высокая прочность, гибкость, простота обработки, отсутствие сучков. Деловая древесина должна быть не ниже 2 сорта. Цельные балки можно заменить склеенным брусом, он имеет более высокие качественные характеристики.

Толщина доски для изготовления стропил (сечение стропильной ноги) должна составлять не менее 50 мм. Ширина доски для стропильной ноги - от 150 мм (если длина стропил до 6 метров, если более, то 180-200 мм). С одной стороны, это требование обусловлено тем, что на нее приходится нагрузка, с другой - между стропильными ногами укладывается утеплитель.

Совет - любое строительство или перестройку нужно узаконить в соответствующих органах.

2 этап - Установка мауэрлата

Мауэрлат - дополнительная деревянная обвязка по верхнему периметру строения.

Назначение мауэрлата заключается в создании условий для надежного крепления нижней части стропил. А также перераспределению нагрузки, которая создается от давления крыши на несущие стены и фундамент строения.

Монтаж простой двухскатной мансардной крыши требует установки мауэрлата только на те стены, на которые будут опираться стропильные ноги. Четырехскатная кровля требует его установки по всему периметру строения.

Совет. В деревянном срубе роль мауэрлата играет верхних венец. Так можно делать, но при условии установки стропильных ног на скользящие крепления. Т.к. из-за нагрузки на стропильную систему (ветровая, снеговая) создается горизонтальное давление и верхние бревна могут сместится наружу. Кроме того, если материал для стропильной системы не высушен должным образом, то со временем, при жестком креплении, крыша деформируется.

Нюанс. Каменный коттедж и дом требует обустройства мауэрлата по всему периметру наружных стен. В кирпичном можно устанавливать его звенья только под стропила.

Параметры мауэрлата для бревна - диаметр 150 мм, для бруса - 100х100 мм.

Порода - сосна, но лучше лиственница.

Крепление мауэрлата должно быть надежным, ведь это базис для всей стропильной системы.

Существует несколько способ крепления мауэрлата: анкерными болтами, шпильками или арматурой (фиксируют в основание несущей стены);

Совет. Если строение возведено из пенобетона или другого пористого материала можно использовать только длинные болты или арматуру, длина которой в 3 раза превышает ширину бруса мауэрлата. Это связано с тем, что из пористого материала любые другие крепления вытягиваются очень легко.

отожженной проволокой (вмуровывают в кладку кирпича);

деревянным нагелем (используется при установке мауэрлата в срубе).

Нюанс. Чтобы предотвратить разрушение мауэрлата нужно обеспечить должную гидроизоляцию, например, положить рубероид, а сам брус обработать антисептическими растворами.

В случае соответствия ширины мансарды ширине дома стропильные ноги опираются на основание несущей стены. Но, лучше все-таки установить мауэрлат.

3 этап - Строительство мансардной крыши

Устройство каркаса мансардной крыши

Балки перекрытия. Устанавливаются на мауэрлат. В дальнейшем они будут служить основанием для устройства пола в мансарде.

Устройство стропильной системы мансардной крыши

Для простой крыши изготовление стропильных ног заключается в формировании простых треугольников. Их можно собрать на земле и устанавливать в виде готовых треугольников.

Для двухскатной ломаной крыши сначала крепят П-образный каркас, и уже на нем фиксируют стропильную часть висячим (для верха) и наклонным (для боков) способом. Схемы ниже показывают это более наглядно.

Нижние концы стропильной ноги нужно запилить и прикрепить к мауэрлату с помощью гвоздей или металлических скоб (подвижное крепление).

Нюанс. Запил ноги должен быть очень точным, чтобы обеспечить плотное прилегание к мауэрлату.

Стропильные ноги устанавливаются на одинаковом расстоянии друг от друга. В противном случае, нагрузка на систему будет распределяться неравномерно.

Установка начинается с крайних ног. Затем между ними нужно натянуть веревку. Так будет выдержана горизонталь при установке промежуточных ног.

После того, как все стропила установлены они соединяются между собой. Шаг обрешетки зависит от выбранного кровельного материала.

Совет. Места, предназначенные для установки мансардных окон, усиливаются поперечным брусом. Таким образом, окно будет надежно зафиксировано.

При значительной ширине мансардной крыши нужно установить коньковую балку. Она будет служить дополнительной опорой. И часть нагрузки (от веса кровли и снега) перераспределиться на нее.

При значительной длине коньковая балка дополняется опорой.

Гидроизоляция мансардной крыши

На обрешетку крепится пленка гидробарьера. Особенность ее крепления состоит в том, чтобы сделать нахлест в 100 мм. Большинство производителей маркируют место нахлеста яркой полоской.

Крепится пленка гидроизоляции строительным степлером. И в случае дождя она надежно защитит конструкцию даже при отсутствии кровельного материала.

Утепление мансардной крыши

Утеплитель укладывается под гидроизоляцию. Профессионалы рекомендуют использовать для этих целей гибкие утеплители - минеральную и базальтовую вату. Их преимущество в гибкости, в способности заполнить любые пустоты.

Укладка паробарьера

Пленка паробарьер оберегает кровельный утеплитель от пара, проникающего в него из жилого помещения мансарды.

Совет. Важно обеспечить необходимые зазоры между кровельным материалом и утеплителем. Их наличие и параметры определяются видом утеплителя, классом применяемых пленок и кровельным материалом.

Строительство мансардной крыши - видео

4 этап - Установка мансардных окон

Площадь окон, для достаточного попадания дневного света, должна составлять не менее 12.5%.

Ввиду особенностей конструкции крыши мансардного типа для остекления используются специальные мансардные окна. Технология установки предусматривает монтаж окон до выполнения отделочных работ. При этом окна обязательно должны открываться, чтобы обеспечить возможность доступа свежего воздуха. В непогоду, они, естественно должны быть закрыты.

5 этап - Кровля мансардной крыши

В этой статье
