Стропильная система двухскатной крыши пролет 9 метров. Устройство двухскатной крыши: элементы конструкции. Двухскатная крыша для беседки

Возведение крыши – один из наиболее ответственных этапов строительства дома. К наиболее простым конструкциям относятся двускатные крыши с прямыми скатами. Если решено, что возводиться будет двухскатная крыша своими руками, то необходимо внимательно ознакомиться с пошаговой инструкцией и видео. Функциональные параметры кровли также зависят от правильного утепления, характеристик и качества монтажа финишного покрытия.

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа. Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру. Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

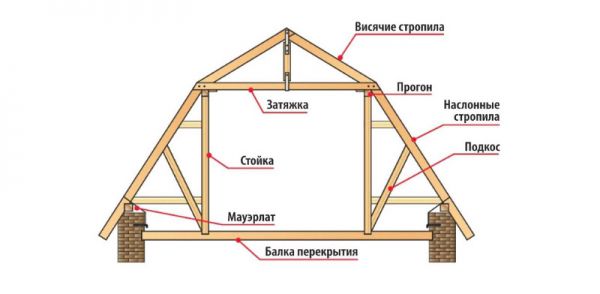

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската. Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

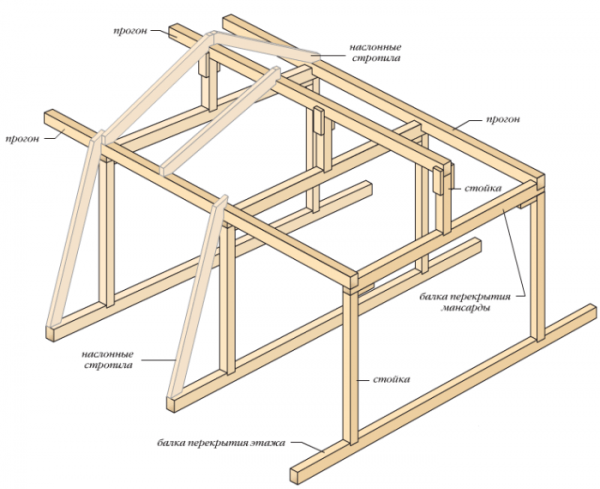

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения. При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной . Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции.

Монтаж мауэрлата

Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.

Мауэрлат изготавливается из бруса (сечением от 50×150 до 150×150 мм), обработанного специальными защитными средствами для предохранения от гниения и возгорания.

Мауэрлат можно делать различными способами :

в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.

Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.

Возведение стропильной системы

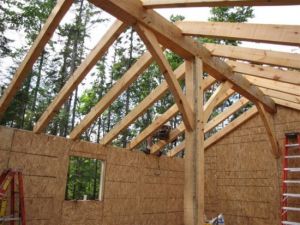

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками . С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается - стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Утепление крыши и монтаж кровли

На стропильную систему набивается обрешетка, шаг которой рассчитывается исходя из характеристик кровельного материала – его размеров и жесткости, способа монтажа. Если предусмотрено использование гибких материалов (битумной черепицы, пленки ПВХ, рулонных битумных кровель), необходимо делать сплошной ровный настил.

К утеплению крыши необходимо отнестись максимально внимательно, так как в противном случае тепловые потери будут весьма существенны. Обычно двускатная кровля сразу выполняется с учетом применения тех или иных материалов для утепления – при строительстве стропильной системы своими руками шаг стропил рассчитывается относительно ширины листового утеплителя. Это позволяет построить крышу с минимальными экономическими затратами, так как материал для утепления не придется резать. Кроме того, данный подход ускоряет и упрощает монтаж системы утепления и пароизоляции.

В этом качественном видео можно подробно увидеть, как сделать двускатную крышу самостоятельно и убедиться, что в этом нет ничего сложного.

Время чтения ≈ 10 минут

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

– самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

Снеговой покров.
Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

Масса кровельного материала.
Масса утеплителя (если он предусмотрен).
Собственная масса стропильной системы.

Значения:

S – величина нагрузки в кг/м2.
µ — коэффициент соответствующий углу уклона ската.
Sg — норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

α≤30⁰, µ=1;
α≥60⁰, µ=0;
30°<α<60°, µ = 0,033*(60-α).

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

I — 0.8 кПа = 80 кг/м2;
II — 1.2 кПа = 120 кг/м²;
III — 1.8 кПа = 180 кг/м²;
IV — 2.4 кПа = 240 кг/м²;
V — 3.2 кПа = 320 кг/м²;
VI — 4.0 кПа = 400 кг/м²;
VII — 4.8 кПа = 480 кг/м²;
VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

Wo – ветровое давление;
K – коэффициент изменения ветрового давления относительно высоты;
C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

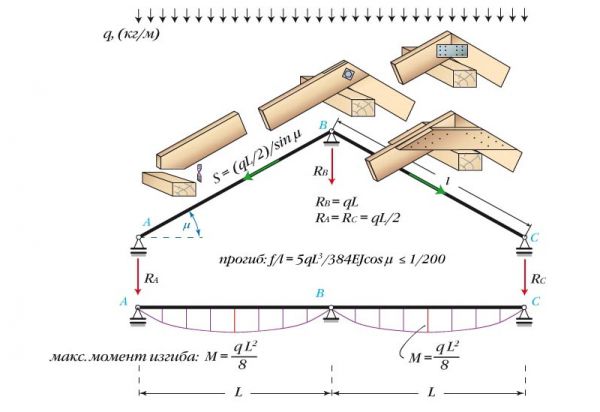

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Ширина сечения (по толщине доски), B	Высота сечения (по ширине доски), H
16	75	100	125	150	—	—	—	—	—
19	75	100	125	150	175	—	—	—	—
22	75	100	125	150	175	200	225	—	—
25	75	100	125	150	175	200	225	250	275
32	75	100	125	150	175	200	225	250	275
40	75	100	125	150	175	200	225	250	275
44	75	100	125	150	175	200	225	250	275
50	75	100	125	150	175	200	225	250	275
60	75	100	125	150	175	200	225	250	275
75	75	100	125	150	175	200	225	250	275
100	—	100	125	150	175	200	225	250	275
125	—	—	125	150	175	200	225	250	—
150	—	—	—	150	175	200	225	250	—
175	—	—	—	—	175	200	225	250	—
200	—	—	—	—	—	200	225	250	—
250	—	—	—	—	—	—	—	250	—

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

H — высота сечения, см;
Lmax — стропильная нога максимальной длины, м;
Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

I сорт – 140 кг/см²;
II сорт – 130 кг/см²;
III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

Lmax — рабочий участок ноги максимальной длинны, м;

B — ширина сечения см;

H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

уклон α=35⁰;
шаг стропил А=0,8 м;
рабочий участок ноги Lmax=2,8 м;
сосновый брус 1-го сорта Rизгиба=140 кг/см2;
цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

Видео: Установка мауэрлата

Сборка стропильной системы

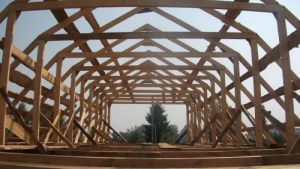

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

1.
2.
3.

При постройке частных домовладений самыми востребованными считаются проекты домов с двухскатной крышей, их можно увидеть на фото. Конструкция таких кровель отличается простотой по сравнению с четырехскатными (их также называют вальмовыми). Для создания каркаса двухскатной крыши используют деревянные балки и доски, небольшой вес которых позволяет построить стропильную систему своими руками.

Элементы двухскатных крыш

Конструкция двухскатной крыши включает такие элементы:

стропила . Они состоят из , наклонных подкосов и вертикально расположенных стоек;
стропильная нога . Для ее изготовления нужны доски, имеющие сечение 100х150 или 50х150 миллиметров. При помощи стропильных ног формируется треугольный контур двухскатной кровли. Нагрузки, возникающие в результате погодных условий и веса кровельного покрытия, стропильные ноги передают на мауэрлат, а тот - на несущие стены строения. Когда выполняется устройство двухскатной крыши дома, шаг монтажа стропильных ног должен составлять минимум 60 сантиметров, а максимум – 120 сантиметров. Чем тяжелее покрытие кровли, тем чаще следует их устанавливать;
подкосы . Такой элемент из обрезка доски монтируют под определенным углом и тем самым передают нагрузку несущим элементам вниз от стропильных ног. Стропила, несколько подкосов и затяжка все вместе являются составными деталями стропильной фермы, которая выдерживает нагрузки и передает их при наличии широких пролетов на стены;
стойки . Являются вертикальными элементами стропил, передающими нагрузку от кровельного конька на несущие внутренние стены построек. Их изготавливают из бруса сечением 150х150 или 100х100 миллиметров;
мауэрлат . Так называют деревянный брус, который устанавливают и закрепляют на несущих стенах на стержни с резьбой или на анкера, вмонтированные в поверхность. необходимо для передачи нагрузок от стропильных ног на несущие стены. В качестве материала изготовления пользуются брусом, сделанным из хвойных пиломатериалов и имеющим квадратное сечение размером 150х150 или 100х100 миллиметров. Балки мауэрлата, находящиеся на противоположных стенах должны располагаться параллельно, чтобы размеры стропильных ног имели одинаковую длину;
конек . Данный горизонтально расположенный элемент необходим для соединения скатов в их верхней части. Он образуется путем соединения стропильных ног в верхней точке, когда выполняется устройство двухскатной крыши;
кобылки . Их задействуют, если для создания свеса на кровле не достаточно длины стропильных ног. представляют собой часть доски, имеющей меньшее сечение, чем у досок, которыми пользовались при изготовлении стропильных ног. Монтаж двухскатной крыши можно значительно облегчить, если использовать этот элемент, поскольку тогда для стропильной конструкции делают ноги меньшей длины;
лежень . Представляет собой горизонтально закрепленный брус сечением 150х150 или 100х100 миллиметров. Он находится на внутренней несущей стене и в его функции входит распределение нагрузок от стоек кровли после ;
затяжка. Это один из элементов висячей стропильной конструкции, который со стропильными ногами образует геометрическую фигуру – треугольник – и таким образом помогает им оставаться на месте, а не разъезжаться в стороны;
свес крыши . Необходим для защиты стен от намокания в результате дождевых осадков, его наружный край должен выступать не менее чем на 40 сантиметров;
обрешетка . Устройство двухскатной крыши предполагает монтаж кровельного материала, для его укладки нужно сделать обрешетку. Для этого бруски или рейки крепят к стропильным ногам перпендикулярно их направлению. Благодаря наличию обрешетки нагрузка от природных явлений и собственного веса кровли равномерно распределяется на стропильные ноги. Также обрешетка, которая может быть сплошной или разреженной, скрепляет ноги стропил в единую . Для мягкой кровли, например, из битумной черепицы, данный элемент делают из листов влагостойкой фанеры.

Кровля дома создается с использованием пиломатериалов из хвойной древесины, а чтобы они в процессе эксплуатации не пришли в негодность по причине гниения, до того, как построить двухскатную крышу, их сначала обрабатывают антисептическими составами.

Стропильных системы: их виды и отличия

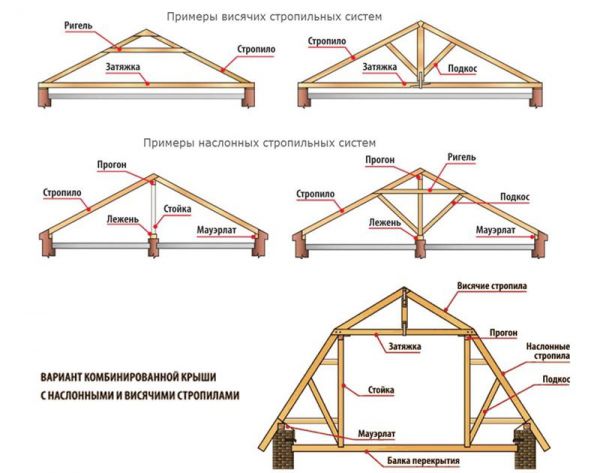

Стропильные системы бывают двух видов: висячие и наслонные.

Висячие стропила вместе с балками перекрытия в качестве затяжек используют для устройства мансарды, когда строится двухскатная крыша дома своими руками (прочитайте: " "). Помимо нижней затяжки также требуется верхняя затяжка на расстоянии, не меньшем 50 сантиметров от конька. Висячие стропильные системы создают в том случае, когда между двумя наружными стенами расстояние составляет не более 10 метров, и отсутствует внутренняя несущая стена, разделяющая на две половины внутреннее пространство здания.

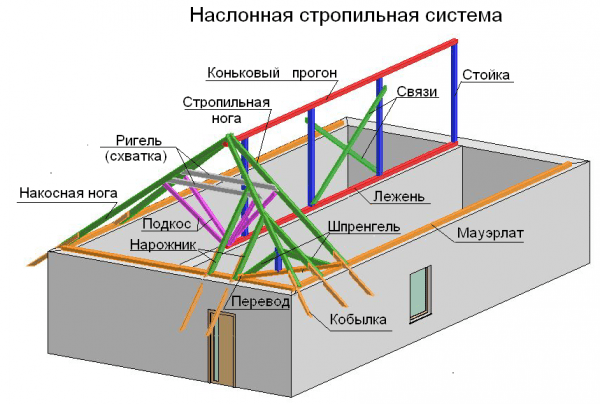

Наслонные стропила устанавливают, когда имеется опорная балка, передающая вес крыши от конька на расположенную посередине между наружными стенами дома несущую стену. Если вместо несущей внутренней стены стоят колонны, разные виды стропил чередуют. На колонны будут опираться наслонные стропила, а между колоннами смонтируют .

Установка стропил двухскатной крыши, подробное видео:

Особенности создания двускатной крыши

Для грамотного строительства используют чертежи двухскатной крыши и проектную документацию, в которой указываются все ее размеры (детальнее: " ").

Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается двухскатная или четырехскатная крыша, в кладку монтируют металлические минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя , между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.

Виды двухскатных крыш разнообразны, но в любом случае угол уклона скатов на них должен составлять 15-20 градусов в районах с сильными ветрами, а там, где выпадает большое количество осадков, 35-40 градусов, тогда снег и вода будут быстро скатываться с поверхности кровли. Эти нюансы нужно учитывать ещё до того, .

Когда используют наслонные стропила, в первую очередь устанавливают лежень, а на него монтируют опоры, на которые помещают коньковый брус. Для закрепления конструкции пользуются укосинами. Затем на коньковый брус монтируют стропильные ноги, при этом их длина должна быть чуть больше, чем надо, чтобы после скручивания между собой двух стропил выпирающие концы можно было обрезать. Использование такой технологии позволяет значительно ускорить проведение работ по постройке двухскатной крыши.

После завершения монтажа системы стропил зашивают фронтоны и свес и приступают к монтажу покрытия кровли. Чтобы приобрести материал, необходимо знать, как рассчитать площадь двухскатной крыши и таким образом не ошибиться с его количеством. Для этого определяют площадь каждого из двух скатов, умножив его длину (высоту) на ширину (длину конька). Заметим, что очень важно изначально правильно рассчитать .

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

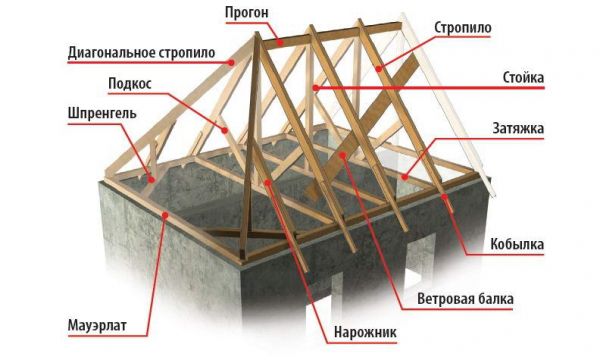

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

Стропильная нога - основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
Мауэрлат - так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
Затяжка (стяжка)- распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
Прогоны - коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов - удержание стропильных ног от падения и «складывания»;
Стойка - располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
Лежень - дополнительный элемент, на который опирается стойка;
Обрешетка - доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

давление выпавшего снега;

вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил - от 10-15°;
Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
Металлочерепица: придерживаться следует уклона от 14°;
Профнастил: его листы должны размещаться под углом от 12°;
Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида - висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

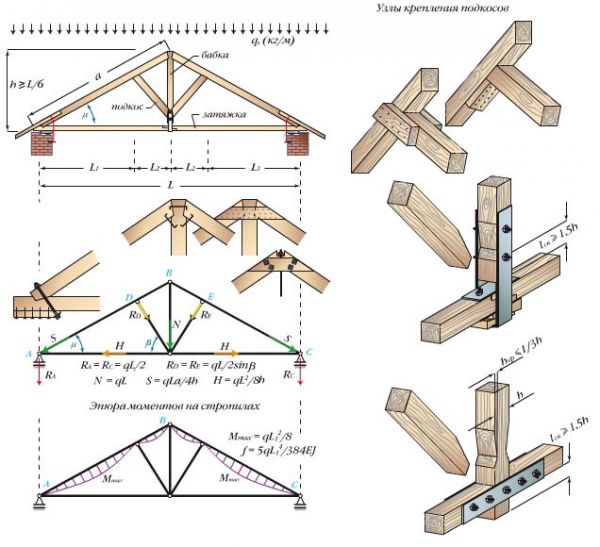

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

симметричная двухскатная крыша;
ассиметричная двухскатная крыша;
двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для .

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и , если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Стропильная система - мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил .

А как произвести расчет стропильной системы вы можете прочитаете .

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

Основания стропильных ног в вершине закрепляют накладками;
Используют на боковые части бруски большего сечения;
Закрепляют бруски, производя их врубку в коньковый элемент;
Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под следует обратить внимание на некоторые моменты:

Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
Установка ригеля - основания для потолочного навеса этажа. Самый эффективный вариант крепления - врубка ригеля в стропило полускворднем;
Длина доски скоса должна быть длиннее линии стены;
Сечение каркасных брусков должно быть максимальным;
Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
В центральной части каркаса следует установить бабку;
Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
Путем соединения одним гвоздем стропильных брусьев у конька - вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату - внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме , на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса - правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

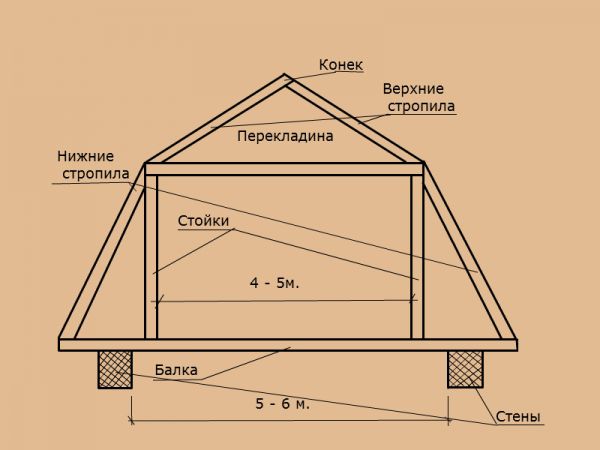

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
Выпиливаются элементы каркаса;
Изготавливается основной прямоугольник из затяжки и стоек;
Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают , элементы и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать .

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
Подкос. Планка, соединяющая под наклоном лежень и стропило;
Стойка. Вертикально упирается в лежень и стропило;
. Балка соединения верхних оснований стропил;
Кобылка. Наращиваемая часть стропила для свеса;
Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном - двигающийся металлический крепеж, при запиле - гвоздь или скоба;
С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:
