Коаксиальный дымоход – требования к установке и использованию. Как выполнить установку коаксиальной трубы газового котла – важные правила монтажа Нарастить коаксиальный дымоход

Всем известно, что работоспособность отопительных систем, в которых используется принцип сжигания топлива, невозможна без кислорода, поддерживающего горение и правильного отвода отработанных газов. Сегодня, для создания автономных отопительных систем, широчайшим спросом пользуется различное газовое оборудование. Оно компактно и безопасно, удобно в использовании, прекрасно автоматизировано и не требует постоянного вмешательства владельца в процесс работы.

Устройство и назначение коаксиального дымохода

Это устройство внешне больше напоминает мотоциклетную выхлопную трубу. На самом деле это специально разработанная конструкция, труба в трубе с разными диаметрами, которые вставлены одна внутрь другой и жестко закреплены между собой. По внутренней тубе выводятся продукты горения, а через пространство между внутренней и внешней трубой с камеру сгорания поступает необходимый для горения топлива воздух. Коаксиальный дымоход для газового котла решает сразу две основных задачи: вывода отработанных газов и подвода к устройству воздуха.

Такие дымоотводы изготавливают из труб круглого сечения, причем внутренняя чаще всего производится из алюминиевого сплава, а внешняя из стали, толщиной 1; 1,5 или 2 мм. Отношение внутреннего и внешнего диаметра для настенных и напольных отопительных приборов составляет 60 к 100 мм. Для конденсационных котлоагрегатов применяются дымоходы, с соотношением диаметров 80 к 125 мм.

Выделяют два типа коаксиальных дымоотводов: горизонтальный и вертикальный. Наиболее простой в монтаже, и соответственно, распространенной системой дымоотведения такого типа является горизонтальный дымоход. Вертикальный коаксиальный дымоход достаточно сложен в установке и поэтому используется в том случае, если горизонтальный монтаж невозможен или от отопительного прибора до уличной стены более 4 м.

Достоинства и недостатки

Как уже говорилось выше, такой тип системы дымоотведения используется только для газового оборудования с закрытой камерой сгорания, а именно:

• Двухконтурные отопительные котлы настенного и напольного расположения с закрытой камерой сгорания.
• Газовые водогрейные колонки.
• Генераторы и конвекторы.

Основными достоинствами такой системы забора воздуха и дымоотведения являются:

• Безопасность. В такой системы дымоотвода происходит теплообмен между уличным воздухом и отработанными газами, в результате чего снижается температура продуктов горения.
• Нагрев воздуха, поступающего с улицы посредством контакта его через стенку трубы, значительно повышает КПД котла.
• По коаксиальному дымоходу производится забор уличного воздуха, а не из помещения, благодаря чему не создается разряжение, которое препятствует нормальной работе котла и естественной циркуляции воздуха в помещении.
• Простой монтаж и большое количество аксессуаров.
• Существенная экономия внутреннего пространства.
• Не используется кислород из помещения.

Наиболее привлекательным для использования дымоотводов такого типа являются многоквартирные дома, так как выброс угарного газа и продуктов горения топлива производится не в вентиляционную шахту, а непосредственно в атмосферу.

Недостатки у таких дымоотводов тоже есть, а именно: достаточно дорогостоящее утепление для предотвращения обмерзания оголовка дымоотвода. Возможность обмерзания оголовка трубы достаточно высока. Происходит это оттого, что температура исходящих газов слишком мала и не в состоянии растапливать наледь, образовавшуюся при выходе влажного воздуха. Последствия обледенения могут быть достаточно серьезными: ремонт горелок, камер сгорания и турбонаддува.

Схемы монтажа и требования к установке

Как уже говорилось выше, существует две основные схемы монтажа коаксиального дымоотвода: вертикальная и горизонтальная. При монтаже следует придерживаться определенных правил установки коаксиального дымохода, регламентируемых СНиП 2.04.08–87; СНиП 2.04.05–91.3, а также сводом «Правил безопасности в газовом хозяйстве».

Суммарная длина коаксиального дымохода не может быть более чем 4 м. Если требуется большая длина системы дымоотведения, то следует использовать коаксиальный дымоход большего типоразмера.

При вертикальном монтаже, дымоход проходит через потолочное перекрытие и крышу. Для того чтобы установить систему в вертикальном положении применяется специальный адаптер.

Следует учесть, что такой адаптер – приспособление не универсальное и каждый производитель выпускает это устройство строго для своего оборудования. Для достижения необходимой длины дымоотвода используются специальные удлинители.

Для обеспечения герметичности при проходе дымохода через кровлю и защиты его от атмосферных осадков используется приспособление под названием терминал.

При установке вертикальной системы дымоотведения следует руководствоваться правилами, которые регламентируют его высоту, в зависимости от расположения по отношению к коньку скатной крыши.

Чаще всего вертикальный коаксиальный дымоход монтируется в частных домах. Но есть еще один вариант вертикальной системы дымоотведения – коллективный, который предназначен для многоквартирных домов. Общий коаксиальный дымоход в многоквартирном доме делает пользование индивидуальными газовыми отопительными приборами полностью безопасным.

Горизонтальный вывод отработанных газов, чаще всего, используется для настенного отопительного оборудования. Горизонтальная схема подразумевает вывод дымоотвода через наружную стену на улицу.

При монтаже следует учитывать наклон дымохода в 2-3°, для предотвращения попадания конденсата в котлоагрегат.

Для прохода через стену применяется два типа приспособлений: базовый или горизонтальный. Отличием этих комплектов является только адаптер подключения к отопительному устройству. Если при проходе через стену следует обогнуть балку, арматуру и пр., то используются специальные отводы и колена.

Самостоятельный монтаж

Установить коаксиальный дымоход своими руками достаточно просто и сделать эту работу сможет любой домашний мастер с наличием элементарных навыков пользования электроинструментом.

Для выполнения работ вам потребуется комплект, в который входит: труба с фланцем, хомут, адаптер для подсоединения к котлоагрегату и коаксиальное колено. Если необходимо следует приобрести специальный удлинитель коаксиального дымохода.

1. В необходимом месте сделайте отверстие в наружной стене. Следует учесть, что выход дымохода не должен располагаться к окну, ближе чем на 0,6 м.
2. Подсоедините к котлоагрегату адаптер.
3. К нему, с помощью обжимного хомута подсоедините непосредственно дымоотвод. Если требуется подвести конструкцию к стене, то используйте колено. Фиксируйте все обжимными хомутами.
4. Выведите трубу через отверстие, предусмотрев уклон в сторону вывода 2-3 °.
5. Заделайте щели монтажной пеной или минеральной ватой.
6. Закройте место выхода трубы декоративной накладкой.

Следует учесть, что при каждом повороте дымохода на 90° уменьшается и максимальная длина коаксиального дымохода на 0,5 м.

При установке отопительных котлов (кроме электрических), необходимо позаботиться о правильном дымоотведении и притоке кислорода, необходимого для поддержания горения теплоносителя. Коаксиальный дымоход для газового котла возможно установить совместно с отопительными котлами с закрытой камерой сгорания. Зачастую необходимое оборудование изначально входит в комплект самого котла.

Отопительные котлы с закрытой камерой сгорания можно устанавливать в любом помещении, они не требуют установки классической системы вытяжки отработанных продуктов горения, для обслуживания достаточно установить коаксиальный дымоход.

Определение «коаксиальный » — обозначает соосно, то есть, это такой дымоход, который состоит из двух составляющих трубок, находящихся одна в другой и выведенных на улицу. Это единая двухконтурная конструкция из двух труб разного диаметра. Внутри трубы не соприкасаются друг с другом, благодаря специальным перемычкам, которые придают трубопроводу повышенную жесткость.

Такая конструкция объединяет в себе два независимых канала, используемых в конкретных целях:

• Труба малого диаметра предназначена для выведения продуктов сгорания топлива;
• Труба большего диаметра служит для забора воздуха в камеру сгорания.

Таким образом получается, что дым выводится из котла, а воздух поступает в котел, не соединяясь друг с другом. . Преимущество такой системы в том, что она надежно закрыта и внутренний воздух помещения никак не смешивается с воздухом и дымом внутри соосного (коаксиального дымохода).

В основном устанавливаются горизонтальные коаксиальные дымохода, хотя в редких случаях можно встретить и вертикальные конструкции.

Особые преимущества

При рассмотрении основных положительных качеств коаксиальных дымоходов следует еще раз отметить, что такая конструкция может быть подключена не ко всем видам отопительных котлов. Для максимально качественной работы такого дымохода следует учитывать, что монтировать его необходимо с отопительными котлами с закрытой камерой сгорания на принудительной тяге. Именно встроенный вентилятор позволяет предельно качественно работать всей системе дымоотведения. Такие котлы могут быть как напольными, так и настенными.

Самым главным преимуществом в пользу коаксиального дымохода является простота устройства системы и установка отопительного прибора в любом необходимом месте.

Рассмотрим подробно все неоспоримые преимущества:

1. Горизонтальное расположение дымохода. Нет необходимости пробивать крышу для отвода продуктов сгорания. Труба выводится наружу через ближайшую к котлу стену или окно.
2. Система коаксиального дымохода не связана с воздухом в помещении. При работе котла не выжигается кислород в помещении, а во внутреннее пространство комнат не поступают угарные газы, как это бывает при эксплуатации обычных газовых котлов.
3. Воздух, забираемый с улицы, поступает в камеру горения подогретым. Это возможно из-за того, что он проходит между внешней трубой и внутренней, по которой горячий, отработанный дым выводится наружу. Это позволяет увеличить КПД отопительного котла.
4. Коаксиальный дымоход легок в монтаже, работы не требуют особых знаний и выполнения серьезной перепланировки для обустройства дымохода. Благодаря такому дымоотведению есть возможность устанавливать отопительный котел даже в квартире.
5. У соосного дымохода отличная степень защиты от возможного возгорания. Это достигается благодаря охлаждению всей системы прохладным уличным воздухом, который поступает по каналу между труб.
6. Для такого дымохода нет потребности устраивать отдельную оборудованную котельную. Любой из котлов – настенный или напольный, может быть установлен в выбранном удобном месте: на кухне, в подвале, в пристройке, в кладовой.

Важные требования при монтаже

Для установки отопительного котла с закрытой камерой сгорания требуется монтаж автономной системы отопления. Такая система может быть задействована в индивидуальном строительстве, в городских квартирах либо производственных помещениях.

В случае принятия решения о применении коаксиального дымохода, следует придерживаться определенных правил и норм техники безопасности и монтажа. Они позволят максимально правильно и надежно выполнить дымоотвод и защитят помещение от отработанных газов.

Правила установки коаксиального дымохода:

1. Максимальная длина вертикальной отводящей трубы коаксиального дымохода должна быть в районе 3 метров. Иногда встречаются более длинные дымоходы. К примеру, к котлам Ferolli (напольным) возможно подключить соосные дымоходы длиной 4 – 5 метров.
2. Вывод трубы на улицу осуществляется горизонтально через стену, возле которой в помещении расположен котел. Длина горизонтального участка не более 1 метра.
3. В случае установки принудительной тяги с помощью вентиляторов, нет необходимости в вертикальном участке системы.
4. Выходное отверстие дымохода располагают на высоте двух и более метров над землей и не менее 1,5 м относительно расположения котла (над ним).
5. Место вывода дымохода должно находиться на расстоянии пол метра от любого окна (сбоку или сверху), двери или вентиляционной решетки.
6. Место вывода трубы коаксиального дымохода под окном не рекомендовано. Но в случае необходимости расположение окна над дымоходом должно быть более 1 метра.
7. Для отвода конденсата, при установке соосного дымохода, необходимо обеспечить некоторый наклон трубы.

Здесь следует отметить, что споры о необходимости и правильности выставления наклона трубы – это тема, которая достаточно противоречиво трактуется и бурно обсуждается на многих строительных форумах и сайтах. На первый взгляд такое простое дело, оно требует толкового подхода и тщательного выяснения всех нюансов. Главный спор возникает по поводу стороны наклона дымохода. Следует подробно разобраться в этом вопросе и отметить некоторые нюансы монтажа горизонтального коаксиального дымохода.

Уклон дымохода

Есть два разных мнения по поводу того, куда должен быть установлен уклон дымохода.

В первом случае некоторые специалисты склоняются к мнению, что лучше всего сделать уклон от котла в сторону улицы. Это вполне логично, так как при таком устройстве системы конденсат, образующийся при охлаждении отработанного газа, будет самотеком стекать наружу. Это исключит попадание конденсата в котел. Но полноценно работать такая система может только тогда, когда на улице нет сильных морозов.

В обратном случае конденсат, не успевая стечь по трубе, просто замерзает на выходе. Образовавшиеся сосульки мешают нормальному забору воздуха в камеру сгорания. Так же конденсат может замерзать не только на выходе из меньшей трубы, но и внутри межтрубного пространства дымохода.

Здесь конденсат образуется из-за того, что внутренний влажный воздух, нагретый от малого канала, оседает на холодной внешней трубе. В том случае, когда уклон выполнен в сторону улицы, конденсат замерзает, не успев выйти из трубы. Внутри образуется лед, дымоход перестает функционировать в должной мере.

Именно из-за постоянного промерзания и образования льда при больших морозах, ведущие фирмы-производители отопительных котлов рекомендуют устанавливать коаксиальные котлы с уклоном в сторону котла. Вопрос попадания конденсата в топку решается очень просто. Чтобы предупредить это, дополнительно устанавливается конденсатосборник.

Есть ли смысл в утеплении

Следует сразу же отметить, что утепление такого дымохода не решает проблему замерзания конденсата. На первый взгляд кажется, что можно просто хорошо утеплить внешнюю трубу, но даже при этом сохраняется предпосылки для образования льда внутри дымохода. Здесь может помочь подрезание (укорачивание) внутренней трубы. Естественно, все эти меры необходимо только в случае уклона дымохода в сторону улицы.

Внимание! В инструкции к коаксиальному дымоходу указаны предельно допустимые размеры труб. Необходимо строго соблюдать эти параметры, – они неразрывно связаны с требованиями пожарной безопасности.

Установка

Коаксиальный дымоход, в отличие от вертикальных традиционных дымоотводов, прост в монтаже не требует специальных навыков, знаний и приспособлений. Необходимо следовать инструкции, быть осторожным и придерживаться норм безопасности. Следует отметить, что практически всегда соосный дымоход устанавливают совместно с отопительным котлом.

Этапы монтажа:

• На первом этапе определяют место в помещении под котел. Напольный котел устанавливают на небольшое подножие, настенные модели закрепляются на наружной стене.
• Выходное отверстие дымохода размечается на той же стене, возле которой расположен котел, на высоте более 1, 5 м над ним. Диаметр отверстия в стене должен быть несколько больше внешнего размера трубы.
• Устанавливается специальный присоединительный элемент, через который отопительный котел подсоединяется к дымоходу. Все повороты и стыки труб закрепляются при помощи крепежных хомутов.

Внимание! При монтаже коаксиального дымохода категорически запрещается использование клеящих лент, а также герметиков.

• Отверстие в стене, то есть место, в котором проходит труба, необходимо проложить негорючим утеплителем.
• Если в котле применяется принудительная вентиляция, то устанавливается только горизонтальный участок трубы дымохода.

Внимание! При необходимости поворота трубы, используется поворотное колено. На весь дымоход должно быть смонтировано не более двух колен.

• Трубопровод к стене крепится кронштейнами: на каждый стык по одному.
• На окончание (оголовок) коаксиального дымохода не следует устанавливать дополнительные элементы: зонтики, дефлекторы, др.

В завершение следует отметить, что коаксиальный дымоход становится достаточно востребованным в помещениях с автономной системой отопления. Такие дымоходы надежны, просты в установке, имеют большой срок эксплуатации и отличаются скромными ценовыми показателями.

Проживание в загородных домах невозможно без обустройства отопительной системы, и самой экономичной считается газовый обогрев. Но и для газа, как и для другого вида топлива, необходим и приток кислорода и отвод продуктов сгорания. И лучшей системой дымоходов признана коаксиальная: она одновременно может справляться и с отводом, и с притоком нужных для горения газов.

Что такое коаксиальные дымоходы

Коаксиально – значит внутренне совмещен, или по-другому одно в другом. Коаксиальный дымоход представляет собой конструкцию из двух труб, которые укреплены перемычками, не позволяющие соприкасаться друг с другом. Такое обустройство дымоходной системы лучше всего подходит для газовых отопительных котлов, но можно его использовать и в других системах отопления, где камера сгорания не имеет открытого доступа.

Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания, и выводить образовавшийся углекислый газ на улицу.

Устройство

Поскольку этой системе нужен не только приток кислорода, но и автономный отвод конденсата и продуктов сгорания, то он состоит из нескольких составляющих:

• Двойной прямой трубы для отвода углекислого газа;
• Небольшой емкости для сбора образовывающегося конденсата: он ни в коем случае не должен попадать в котел горения;
• Соединительная тройная конструкция используется для сбора все частей;
• Согнутого под 90 0 колено, предназначенное для поворотов трубы дымохода;
• Системы прочистки: с ее помощью проводят ремонтные или профилактические работы;
• Наконечника – он предназначен для защиты системы от атмосферных осадков.

Плюсы и минусы

Какими положительными характеристиками обладает коаксиальная дымоходная система?

• Забор необходимого для горения воздуха происходит с улицы, что не создает душной обстановки;
• Минимальные потери тепла, поскольку подача воздуха ведется по наружному трубопроводу, а он прогревается от внутренней конструкции;
• Отвечает всем требованиям экологии: у газового котла большой процент полезного действия, и все топливо полностью сгорает, поэтому в атмосферу практически не выбрасываются вредные для природы и человека компоненты;
• Отвечает всем требования пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, и поэтому даже, если они будут соприкасаться с легковоспламеняющимися предметами, то возгорания не может произойти;
• Компактность конструкции позволяет устанавливать в любом, даже небольшом помещении;
• Монтаж не предусматривает нарушение целостности крыши дома.

Минусов такой системы дымоотвода очень мало, сюда можно отнести дороговизну и низкое эстетическое восприятие: если устанавливать ее в подвале, то может незначительно снизить гармонию помещения.

Виды

Коаксиальная дымоходная система бывает горизонтального и вертикального вида, каждый из них может быть установлен при определенных условиях.

Вертикальный. Для этой системы необходимо обустраивать отвод на крыше дома, да и емкость для сбора конденсата также очень нужна, но обычно весь необходимый набор составляющих уже входит в комплект поставки дымохода.

Горизонтальный. Это наиболее популярная коаксиальная дымоходная система, поскольку ее установка очень проста: нужно отверстие в стене и все. К тому же не нужно на крыше обустраивать место для дымохода, а собирающийся конденсат можно отводить напрямую, то есть обустраивать дополнительную емкость нет необходимости: он просто стекает по трубе на улицу, если трубу установить с небольшим наклоном.

Размещение коаксиальных дымоходных систем

1. Специалисты рекомендуют определить месторасположение дымоходной системы только после установки самого котла сгорания газа.
2. Трубы расположить от оконных и дверных проемов на расстоянии не менее 50 см. Для обеспечения наилучшей тяги первая составляющая труба должна иметь не менее 1 метра длины. Его закрепляют на месте отвода котла на патрубке металлическим хомутом.
3. Если котел оборудован натуральной вытяжкой, то устанавливать колено дымохода нужно выше этой конструкции. Если установлен вентилятор, то монтаж можно проводить на любой высоте.
4. Затем нужно обустроить отверстие для выхода труб на улицу, если дом из дерева, то потребуется установить термоизоляционный слой: это предотвратит возможное возгорание дерева.
5. Чтобы образующийся конденсат мог уходить по дренажной системе на улицу, трубы монтируют с уклоном вниз.

Монтаж

Органы пожарного надзора требуют для обустройства отопительной системы наличие отдельно стоящего помещения , в котором проведена вентиляция и есть все необходимое оборудование. Это приводит к лишним затратам, нужно либо перестроить уже готовый дом, либо обустроить отдельную систему дымохода.

Но всего этого можно избежать, если приобрести газовый котел закрытого типа сгорания и обустроить специальную коаксиальную систему дымохода, что сэкономить средства владельца дома на обустройстве отдельного отвода дыма.

И только по этим причинам установка котла допускается в любом пригодном помещении, даже там, где отсутствует вентиляционная система: на чердаке, в кухне, в цоколе дома. Про котлы с открытым типом сгорания такое сказать невозможно.

Следует соблюдать правила монтажа соединений: они должны заканчиваться еще до выхода системы в стеновое отверстие. Сама труба должна выходить из стены не менее чем на 20 см, допускается и большее расстояние.

Для обеспечения невозможности возврата обратной тяги в котел, на нем обустраивают особый клапан, который предотвратит это явление.

Соединение всех деталей дымохода проводят с использованием хомутов и в некоторых случаях и утеплителем. Для достижения лучшей герметизации можно использовать строительную пену.

Совет: используйте как можно меньше вертикальных деталей: так эффективность дымохода будет выше.

Существуют нормативные правила самостоятельной установки коаксиального дымохода:

• Для монтажа системы рекомендуется использование только деталей комплекта;
• Не использовать самостоятельно изготовленные детали, а приобретать недостающие детали только в сервисных центрах производителя;
• После установки системы дымоотвода ее необходимо протестировать на наличие утечек;
• Стыкование соединений проводить в свободном, а не в стеновом пространстве.

Пошаговая инструкция

1. Вначале определяют месторасположение газового котла;
2. Монтаж газового оборудования проводят одновременно с монтажом коаксиальной дымоходной системой;
3. Сам дымоход должен располагаться на 1,5 метра выше самого газового котла;
4. Выполнить требование пожаробезопасности: трубы дымохода расположить так, чтобы между окном, вентиляционным отверстием и дверью было не менее 50 см;
5. Проделать отверстие для выхода трубы в стене в соответствии с диаметром;
6. Соединить трубы с выходным отверстием котла металлическим хомутом. Не забывайте про уклон к земле для сброса конденсата;
7. После установки трубы отверстие герметизируют;
8. Можно опробовать систему в тестовом режиме.

Как удлинить коаксиальный дымоход для газового котла

Если газовое закрытое оборудование используется для обогрева многоквартирного дома, то может потребоваться удлинение дымоходной системы.

Для монтажа вам потребуется:

• Колена из пропилена;
• Дополнительная труба дымоотвода длиной не более 5 метров;
• Адаптирующее устройство для герметичного соединения;
• Накладки для крепления к внешней стене;
• Фланцы и хомуты.

Все дополнительные детали для удлинения необходимо закупить у дилеров производителя дымоходной системы, поскольку детали других марок могут быть несовместимы с уже купленным оборудованием.

Ориентировочная стоимость

Стоимость коаксиального дымохода во многом зависит от комплектации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тысяч рублей до 13,5 : какие трубы дымохода вам нужно приобрести. Дополнительные колена могут стоить от 1, 5 до 3 тысяч, сборник конденсата – около 3 тысяч.

Если захотите купить защитную решетку для выхода дымоходной трубы, то ее стоимость примерно около 3 тысяч рублей.

Как видно из нашего обзора – коаксиальная дымоходная система новое слово в строительстве дымоходов, она полностью автономна и удобна в использовании.

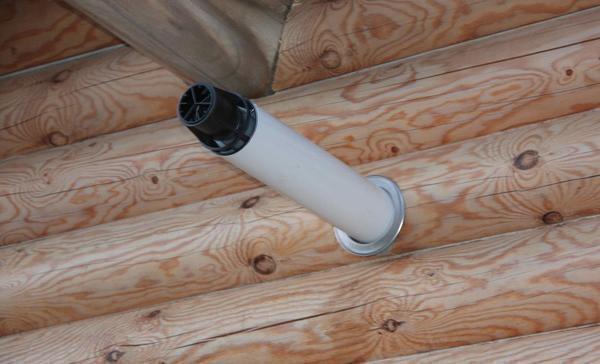

В деревянном доме чаще всего стали использовать автономные отопительные система, состоящие из множества элементов. Состав их может видоизменяться в зависимости от того, какой выбран теплоноситель или же, как он будет нагреваться. Стоит заметить, что независимо от материала, использующегося для топки, в котле должна присутствовать система дымоотведения или, другими словами, дымоход. Конструкция может иметь различную конфигурацию, особенности и даже технические характеристики, однако среди многих наиболее востребованной признан коаксиальный дымоход.

Коаксиальная труба для газового котла – это не просто изделие, а , обладающая массой преимуществ, за счет чего она стала столь востребованной. Высокий КПД обеспечивается за счет отлично нагретого поступающего воздуха.

Характерны компактные размеры, так как не требуется монтаж 2 больших труб, а достаточно одной.

К трубе не требуется монтаж дополнительной вентиляции. Экологичность крайне важна для человека, так как нередко можно встретить тяжелые и дешевые материалы, способные при нагревании выделять токсичные вещества.

Преимущества:

1. Оптимальная стоимость изделия.
2. Есть возможность решить проблему с образованием конденсата в дымоходе, так как его попросту не будет.
3. Снижается расход топлива, если речь идет о бане.
4. В дымоход поступает холодный воздух, что исключает перегревание дымохода при функционировании котла.

Такое устройство, как вертикальный отвод дыма коаксиального вида, применяется для системы отопления, в которой установлен газовый котел, с закрытой камерой сгорания. Прибор для непосредственного отопления может быть в виде газового котла, конвектора или радиатора. Установка двухконтурного коаксиального дымохода должна проводиться максимально правильно, чтобы не был нарушен принцип работы. Каждый контур отвечает за свою определенную поставленную задачу. Первый требуется для вывода продуктов сгорания из полости топки в котле. Второй предназначается для притока воздуха в полость топки, что обеспечивает эффективное горение.

В нашей следующей статье подробно рассмотрены критерии выбора двухконтурных котлов: .

Именно для того, чтобы была отличная тяга и равномерное сгорание газа, в котле с закрытой камерой сгорания стоит установить коаксиальный дымоход, длина которого по правилам не превышает 2 м. В противном случае, на трубе могут образоваться завихрения, препятствующие выходу продуктов сгорания из топки.

Дымоход коаксиального типа: требования к установке

Для того чтобы установить отопительный котел, в котором закрытая камера сгорания, следует провести монтаж независимой системы отопления, можно задействовать для индивидуального строительства, а также в многоквартирном доме или производственном помещении. Если принято решение об установке коаксиального дымохода, то потребуется соблюдать определенные правила и требования, чтобы устройство проводилось максимально правильно и без оплошностей.

Требования:

1. Максимальная длина коаксиального дымохода должна быть 2 м, однако не редко требуется удлинить расстояние, если при монтаже проводится Ferolli напольного вида. В таком случае используются соосные дымоходы, длина которых составляет 4-5 м.
2. Труба должна быть выведена только с использованием горизонтального способа сквозь стену, около которой установлен газовый котел. Длина этого участка вывода составляет 90-100 см.
3. Если есть надобность в установке тяги принудительного вида, то стоит выбрать вентилятор, в таком случае не понадобится устанавливать вертикальную часть системы.
4. Вытяжка или выходное отверстие располагается на высоте 2 м от уровня земли, однако до котла должно быть не меньше 1,5 м.
5. То место, где будет проложен вывод дымохода, должно быть рядом со стеной, на расстоянии в 50 см от окна.

Категорически не желательно устанавливать коаксиальную дымоходную трубу под оконным проемом, но если нет другого варианта, то тогда должно быть расстояние в 1 м. Чтобы устранить конденсат, требуется монтаж соосного дымохода и небольшой наклон трубы.

Функции коаксиального котла

Работает коаксиальный котел, как и все остальные, для того, чтобы отапливать помещение, однако почему он так называется? Коаксиальные котлы получили свое название за счет установки коаксиальных дымоходов.

Такой дымоход выполняет функции:

• Выводятся продукты сгорания;
• Конструкция дымохода очень проста;
• Особенность заключается в установке труба в трубе.

Внутренняя полость отвечает именно за вывод дыма. Также подается воздух на устройство горения или, другими словами, осуществляется забор воздушной массы. За счет воздуха, происходит функционирование котла по полости внешней трубы.

Этапы монтажа коаксиального дымохода

Дымоход для коаксиального котла должен быть установлен, соответствуя таким положениям, как нормы СНИП, тщательно продуманным, качественным и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что установить его не сложно, а также не потребуется ряд особых навыков или подготовки, обязательно следование инструкции чтобы не была нарушена технология монтажа. Только таким образом можно быть уверенными в том, что изделие работает исправно и категорически исключено проникновение дыма внутрь помещения.

Этапы:

1. Подключение на первом этапе заключается в подготовке места для будущего расположения котла. Напольные котлы должны быть установлены на подножках, а настенные на поверхности наружной стены.
2. Выходные отверстия на дымоходе должны быть отмечены на поверхности той же стены, около которой будет проводиться установка котла, но только на высоте в 1,5 м. Диаметр места, где планируется расположение дымохода, должен быть немного больше размера самой трубы.
3. Требуется установка специального присоединительного элемента, посредством которого будет проводиться монтаж отопительного котла и дымохода. Каждый поворот и стык трубы закрепляется специальным крепежным хомутом.

Монтаж коаксиального дымохода категорически запрещается проводить посредством клеящей ленты или герметика. Отверстие в пространстве стены должно быть проложено специальным негорючим утеплителем.

Если в котле установлена принудительная вентиляция, то требуется установить только тот участок дымохода, который горизонтальный.

Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, причем на 1 дымоход допускается монтаж максимум 2 колен. Монтаж трубопровода на поверхность стены проводится при помощи кронштейнов причем так, чтобы они обязательно присутствовали на каждом стыке. В окончании коаксиального дымохода нежелательно проводить монтаж таких дополнительных элементов, как зонтик, дефлектор и другие.

Максимальная длина коаксиального дымохода для газового котла и достоинства трубы дымоотвода

В зависимости от модели коаксиального котла, выбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Дымоход коаксиального вида обладает определенными преимуществами, за счет которых увеличивается его популярность практически с каждым днем.

Достоинства заключаются в:

• Легкости и быстроте монтажа;
• Возможности использовать изделие для любого отопительного оборудования;
• Отличной тяге, при условии, что монтаж проводится правильно и строго по технологии;
• Возможности использовать устройство для многоквартирного дома.

К сожалению, есть и недостатки таких изделий, но на фоне множества достоинств, они порой уходят на второй план. Чтобы провести монтаж, нужно согласовать действия с санэпиднадзором. При работе дымохода, проводится выделение токсичного конденсата, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна проводиться в отдельно отведенном месте. Если установить конструкцию такого двухканального типа в доме с множеством квартир, то возможно возмущение со стороны жителей. Если не будет соответствующего разрешения от организации, то потребуется не только убрать установку, но и уплатить штраф. Как бы не проводилось изолирование конденсата, оно будет слишком большим, и минимальное нарушение технологии монтажа приведет к множеству проблем.

Что такое коаксиальный дымоход (видео)

Коаксиальный дымоход – это отличный вариант для установки на трубы отвода продуктов сгорания на газовый котел, так как относительно других сооружений, он обладает массой положительных сторон и длительным сроком эксплуатации. Самое главное – это приобрести качественное оборудование и правильно осуществить монтаж.

Примеры коаксиального дымохода (фото)

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов. Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

• Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
• Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
• Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
• Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
• Экономия места за счет компактных размеров устройства.
• Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Особенности монтажа такой системы дымоотвода

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м. Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену - любые негорючие материалы. Коаксиальный дымоход всегда холодный - это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход - активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.
