Двухтрубная система отопления что выбрать. Однотрубная или двухтрубная: какая система отопления лучше и почему? Достоинства и недостатки двухтрубных систем отопления

Двухтрубная система – наиболее популярная схема комплекса водяного отопления. Схема выгодно отличается маневренностью и удобством регулирования от однотрубной системы, более экономична в количестве материала по сравнению с коллекторной конфигурацией. Материал публикации дает обзор устройства и принципа действия, разновидностей двухтрубной конфигурации комплекса отопления.

Устройство двухтрубной системы отопления

Схема устройства двухтрубной системы водяного отопления

В водяном отоплении трубопроводы являются одним из главных элементов, служат для подачи нагретого жидкого теплоносителя к приборам отопления и возврата отдавшей тепло воды к источнику теплоты. В случае автономного отопления источником тепла служит индивидуальный котел, в случае централизованного обогрева – магистральные трубопроводы.

Для обеспечения циркуляции теплоносителя между радиаторами и источником тепла в водяном отоплении используют 3 главные схемы:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторная (лучевая).

Кроме того, эти схемы иногда комбинируют между собой. Недостатком однотрубной схемы является сложность управления и регулировки температуры в отдельных помещениях и на приборах отопления. Коллекторная система требует для монтажа наибольшее количество материала по сравнению с другими типами системы.

Двухтрубная схема является «золотой серединой», пользуется самой большой популярностью, особенно при сооружении автономных систем отопления. Популярность системы этого вида вызвана удобством регулирования, обусловленного гидравлическим содержанием схемы.

Базовый принцип устройства двухтрубной системы основан на параллельном подключении отопительных приборов к двум независимым трубопроводом. Один из них служит для подачи горячего теплоносителя в устройства нагрева (радиаторы, конвекторы, регистры и т.д.), второй – для возврата остывшего теплоносителя в котел – для нагрева.

Прямой и обратный трубопроводы выполняют роль коллекторов, давление воды по длине изменяется незначительно. Это позволяет поддерживать во всех точках системы отопления примерно одинаковое давление.

Равнозначное давление во всех приборах нагрева позволяет легко регулировать температуру на отдельных приборах, в помещениях. Установка терморегулирующей арматуры, термоголовок, датчиков температуры дает возможность полностью автоматизировать процесс регулирования температуры.

Поддержание одинаковых гидравлических характеристик также осуществляется изменением диаметра труб по протяженности – в тупиковых ветвях системы. Проходное сечение уменьшается постепенно от первого к последнему радиатору – такая конфигурация двухтрубной схемы называется тупиковой. Кроме нее существует еще одна разновидность схемы – попутная (или петля Тихельмана ).

Виды двухтрубной системы отопления

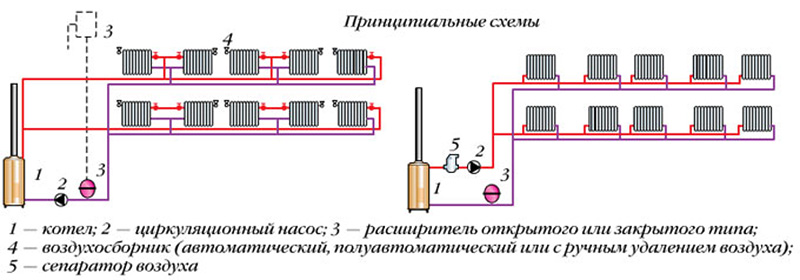

Основные виды двухтрубной схемы отопления

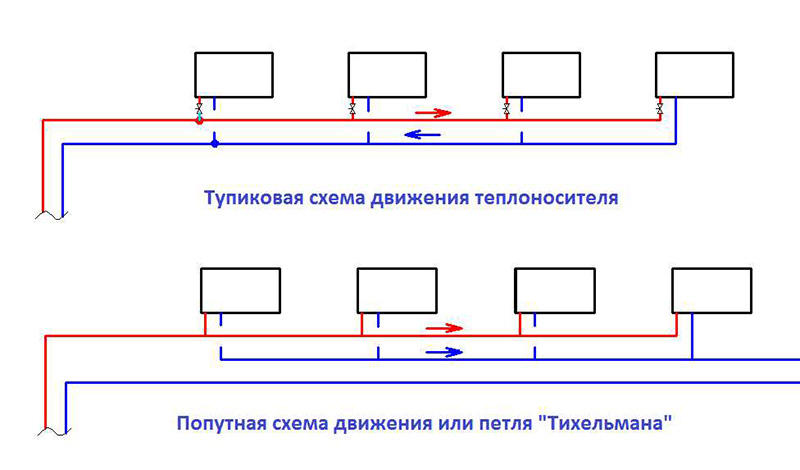

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

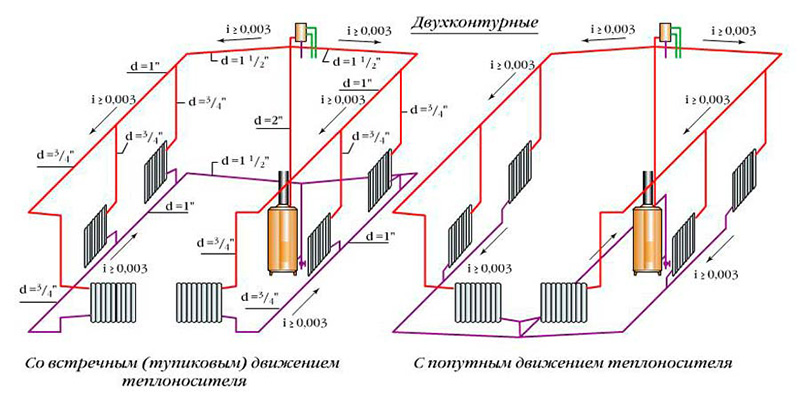

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

1. Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
2. Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;

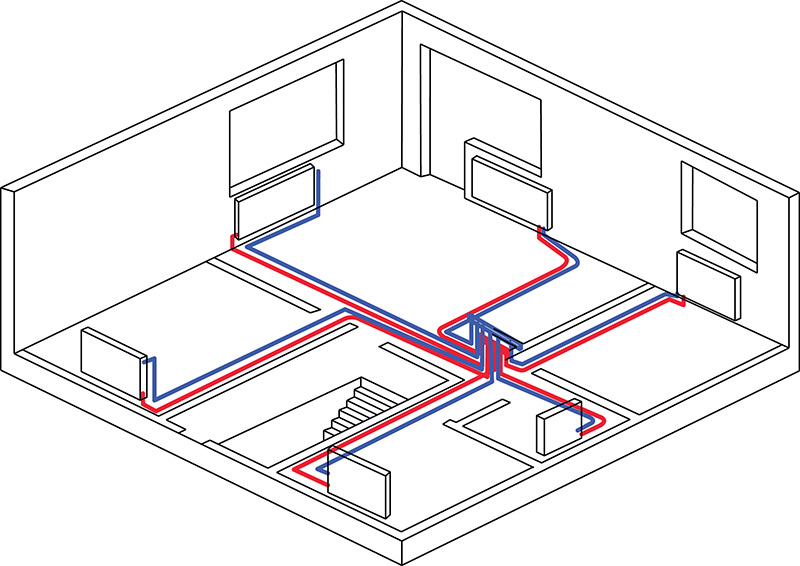

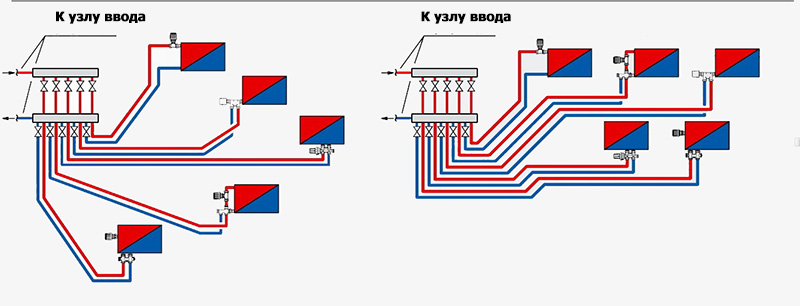

3. Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
4. Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

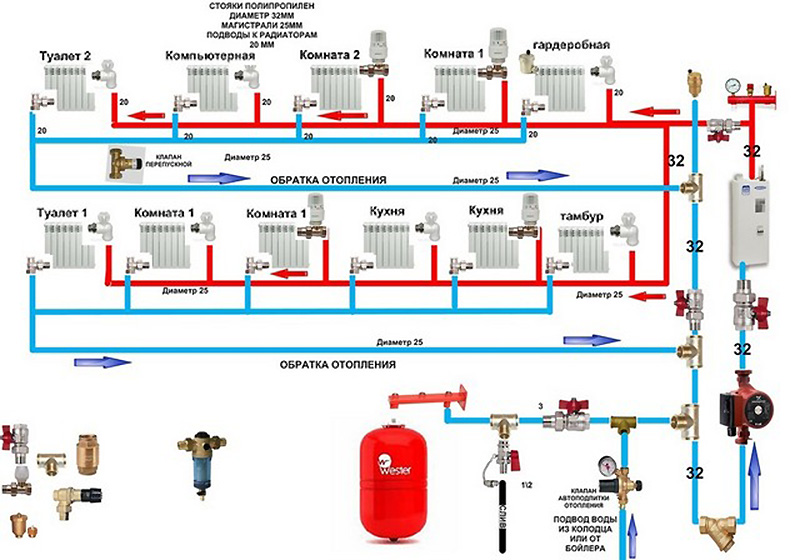

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

Двухтрубная система отопления более сложна по сравнению с однотрубной, а количество необходимых для монтажа материалов заметно больше. Тем не менее именно 2-х трубная система отопления является более популярной. Из названия следует, что в ней используются два контура. Один служит для доставки горячего теплоносителя к радиаторам, а второй отводит охлажденный теплоноситель обратно. Такое устройство применимо для любых типов сооружений, лишь бы их планировка позволяла монтаж этой конструкции.

Востребованность двухконтурной отопительной системы объясняется наличием ряда весомых преимуществ . Прежде всего, она предпочтительней одноконтурной, поскольку в последней теплоноситель теряет заметную часть тепла еще до попадания в радиаторы. К тому же двухконтурная конструкция более универсальна и подходит для домов разной этажности.

Недостатком двухтрубной системы считается ее высокая цена. Однако многие ошибочно считают, что наличие 2 контуров предполагает использование двукратного количества труб, и стоимость такой системы вдвое больше, чем однотрубной. Дело в том, что для однотрубной конструкции необходимо брать трубы большого диаметра. Это обеспечивает нормальную циркуляцию теплоносителя в трубопроводе, а значит, и эффективную работу такой конструкции. Преимущество же двухтрубной в том, что для ее монтажа берут трубы меньшего диаметра, которые существенно дешевле. Соответственно и дополнительные элементы (сгоны, вентили и т. д.) тоже используются с меньшим диаметром, что также несколько удешевляет конструкцию.

Бюджет монтажа двухтрубной системы выйдет ненамного большим, чем для однотрубной. С другой стороны, эффективность первой будет заметно выше, что станет хорошей компенсацией.

Пример применения

Одним из мест, где двухтрубное отопление будет очень целесообразным, является гараж . Это рабочее помещение, потому здесь не требуется постоянное отопление. К тому же двухтрубная система отопления своими руками – это вполне реальная затея. Установка в гараже такой системы не является необходимым, однако будет абсолютно не лишним, поскольку в зимнее время работать здесь очень сложно: двигатель не заводится, масло застывает, да и просто работать руками некомфортно. Двухтрубная отопительная система обеспечивает вполне приемлемые условия для нахождения в помещении.

Разновидности двухтрубных систем для отопления

Есть несколько критериев, по которым можно классифицировать такие отопительные конструкции.

Открытые и закрытые

Закрытые системы предполагают использование расширительного бачка с мембраной. Они могут работать при повышенном давлении. Вместо обычной воды в закрытых системах можно использовать теплоносители на основе этиленгликоля, которые не замерзают при низких температурах (до 40 °C ниже нуля). Автомобилисты знают такие жидкости под названием «антифризы».

1. Котел отопления; 2. Группа безопасности; 3. Клапан сброса избыточного давления; 4. Радиатор; 5. Труба обратки; 6. Расширительный бак; 7. Вентиль; 8. Сливной клапан; 9. Циркуляционный насос; 10. Манометр; 11. Подпиточный клапан.

Однако надо помнить, что для отопительных устройств существуют специальные составы теплоносителей, а также особые добавки и присадки. Использование обычных веществ способно привести к поломке дорогостоящих отопительных котлов. Такие случаи могут быть расценены как негарантийные, потому ремонт потребует значительных затрат.

Открытая система характерна тем, что расширительный бачок необходимо устанавливать строго в самой верхней точке устройства. В нем нужно предусмотреть патрубок для воздуха и отводной трубопровод, по которому сливается лишняя вода из системы. Также через него можно брать теплую воду для хозяйственных нужд. Однако такое применение бачка требует наличия автоматической подпитки конструкции и исключает возможность использования добавок и присадок.

1. Котел отопления; 2. Циркуляционный насос; 3. Приборы отопления; 4. Дифференциальный клапан; 5. Запорные задвижки; 6. Расширительный бак.

И все же двухтрубная система отопления закрытого типа считается более безопасной, поэтому современные котлы чаще всего конструируются под нее.

Горизонтальные и вертикальные

Эти виды отличаются расположением главного трубопровода. Он служит для соединения всех элементов конструкции. Как горизонтальная, так и вертикальная системы имеют собственные достоинства и недостатки. Однако обе они демонстрируют хорошую теплоотдачу и гидравлическую устойчивость.

Двухтрубная горизонтальная конструкция отопления встречается в одноэтажных зданиях, а вертикальная — в многоэтажках. Она более сложная и, соответственно, более дорогая. Здесь применяются вертикальные стояки, к которым подключаются элементы отопления на каждом этаже. Преимуществом вертикальных систем является то, что в них, как правило, не возникают воздушные пробки, поскольку воздух выходит по трубам вверх к расширительному бачку.

Системы с принудительной и естественной циркуляцией

Такие виды различаются тем, что, во-первых, присутствует электрический насос, который заставляет перемещаться теплоноситель, а во-вторых, циркуляция происходит сама по себе, подчиняясь физическим законам. Минус конструкций с насосом в том, что они зависят от наличия электроэнергии. Для небольших помещений особого смысла в принудительных системах нет, разве что нагреваться дом будет быстрее. При больших же площадях такие конструкции будут оправданными.

Чтобы правильно выбрать тип циркуляции, необходимо учитывать, какой тип разводки труб используется: верхний или нижний.

Система с верхней разводкой предполагает прокладку магистрального трубопровода под потолком здания. Это обеспечивает высокое давление теплоносителя, благодаря чему он хорошо проходит через радиаторы, а значит, использование насоса будет излишним. Такие устройства выглядят эстетичнее, трубы вверху можно скрыть декоративными элементами. Однако в эту систему нужно устанавливать мембранный бак, что влечет дополнительные затраты. Возможна установка и открытого бачка, но он должен быть в самой верхней точке системы, то есть на чердаке. В таком случае бачок необходимо утеплить.

Нижняя разводка предполагает монтаж трубопровода чуть ниже подоконника. В этом случае можно установить открытый расширительный бачок в любом месте помещения несколько выше трубы и радиаторов. Но без насоса в такой конструкции не обойтись. К тому же возникают трудности, если труба должна проходить мимо дверного проема. Тогда необходимо пускать ее по периметру двери либо делать 2 отдельных крыла в контуре конструкции.

Тупиковая и попутная

В тупиковой системе теплоноситель горячий и охлажденный идут в разных направлениях. В попутной системе , сконструированной по схеме (петле) «Тихельмана», оба потока идут в одном направлении. Различие этих видов в простоте балансировки. Если попутная при использовании радиаторов с равным количеством секций сама по себе уже является сбалансированной, то в тупиковой на каждый радиатор нужно установить термостатический клапан или игольчатый вентиль.

Если же в схеме «Тихельмана» используются радиаторы с неравным количеством секций, здесь тоже требуется установка клапанов или вентилей. Но даже в этом случае такая конструкция балансируется проще. Это особенно ощутимо в протяженных отопительных системах.

Подбор труб по диаметру

Выбор сечения труб нужно производить исходя из объема теплоносителя, который должен проходить за единицу времени. Он, в свою очередь, зависит от тепловой мощности, которая требуется для обогрева помещения.

В наших расчетах мы будем исходить из того, что размер тепловых потерь известен и имеется числовое значение теплоты, необходимой для обогрева.

Начинают расчеты с конечного, то есть самого дальнего радиатора системы. Чтобы вычислить расход теплоносителя для комнаты, понадобится формула:

G=3600×Q/(c×Δt) , где:

• G − расход воды на обогрев помещения (кг/ч);
• Q − тепловая мощность, необходимая для обогрева (кВт);
• c − теплоемкость воды (4,187 кДж/кг×°C);
• Δt − разность температур между горячим и охлажденным теплоносителем, принимается равной 20 °C.

Например, известно, что тепловая мощность для обогрева помещения равняется 3 кВт. Тогда расход воды составит:
3600×3/(4,187×20)=129 кг/ч, то есть около 0,127 куб. м воды в час.

Чтобы водяное отопление было сбалансировано как можно точнее, необходимо определить сечение труб. Для этого используем формулу:

S=GV/(3600×v) , где:

• S − площадь поперечного сечения трубы (м2);
• GV − объемный расход воды (м3/ч);
• v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Если в системе используется естественная циркуляция, то скорость движения будет минимальной − 0,3 м/с. Но в рассматриваемом примере возьмем среднее значение — 0,5 м/с. По указанной формуле рассчитаем площадь сечения, а исходя из нее − внутренний диаметр трубы. Он составит 0,1 м. Подбираем полипропиленовую трубу ближайшего большего диаметра. Это изделие с внутренним диаметром 15 мм.

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. И так до самого котла.

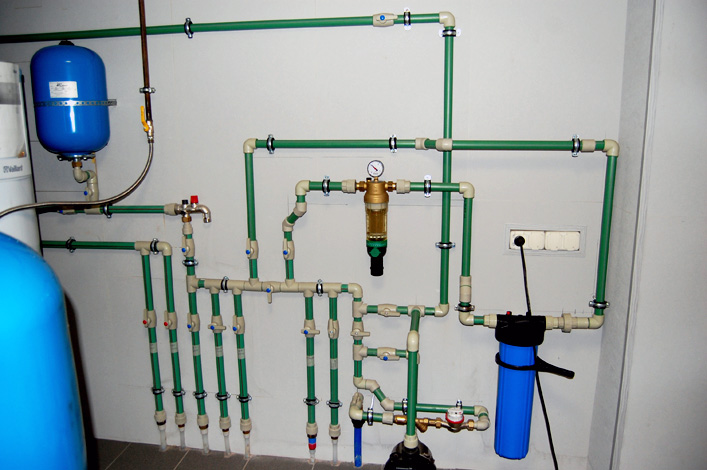

Монтаж системы

При монтаже конструкции следует придерживаться определенных правил:

• любая двухтрубная система включает в себя 2 контура: верхний служит для подачи горячего теплоносителя к радиаторам, нижний − для отвода охлажденного;
• трубопровод должен иметь небольшой наклон в сторону конечного радиатора;
• трубы обоих контуров должны быть параллельными;
• центральный стояк необходимо утеплять для предотвращения тепловых потерь при подаче теплоносителя;
• в реверсивных двухтрубных системах необходимо предусмотреть несколько кранов, с помощью которых возможен слив воды из устройства. Это может понадобиться при ремонтных работах;
• при проектировании трубопровода нужно предусмотреть наименьшее возможное число углов;
• расширительный бачок должен устанавливаться в самом высоком месте системы;
• диаметры труб, кранов, сгонов, соединений должны совпадать;
• при монтаже трубопровода из тяжелых стальных труб для их поддержки нужно установить специальные крепежи. Максимальное расстояние между ними составляет 1,2 м.

Как сделать правильное подключение радиаторов отопления, которое позволит обеспечить максимально комфортные условия в квартире? Монтируя двухтрубные системы отопления, необходимо придерживаться такой последовательности:

1. От отопительного котла отводится центральный стояк системы отопления.
2. В самой высокой точке центральный стояк заканчивается расширительным бачком.
3. От него по всему зданию разводятся трубы, которые подводят горячий теплоноситель к радиаторам.
4. Для отвода охлажденного теплоносителя от радиаторов отопления при двухтрубной конструкции прокладывается параллельный подводящему трубопровод. Его необходимо подключить к нижней части отопительного котла.
5. Для систем с принудительной циркуляцией теплоносителя нужно предусмотреть электрический насос. Он может быть установлен в любой удобной точке. Чаще всего его монтируют недалеко от котла, возле точки входа или выхода.

Подключение радиатора отопления не такой уж сложный процесс, если подойти к этому вопросу скрупулезно.

Среди бесчисленного множества вариантов разводки отопительных систем наиболее распространенной является схема двухтрубной системы отопления с нижней разводкой и принудительной циркуляцией теплоносителя. Ее можно собрать самостоятельно при условии, что она разработана и рассчитана верно. Но далеко не каждый домовладелец разбирается в этих вопросах, и даже если решено нанять для проектирования и монтажа специалистов, их работу надо обязательно проверить. Это возможно только в том случае, если разобраться, что такое двухтрубная система отопления частного дома и как ее правильно смонтировать. Наша статья как раз в помощь таким домовладельцам.

Виды двухтрубных систем отопления

Наша тема целиком посвящена этим системам, поскольку они имеют ряд преимуществ перед однотрубными. Перечислять их все нет смысла, стоит отметить лишь главное: двухтрубная система работает таким образом, что во все радиаторы поступает теплоноситель почти одинаковой температуры.

Слово «почти» означает, что из этого правила есть исключения, это схемы, собранные из стальных, медных и нержавеющих гофрированных труб, не покрытых теплоизоляционным слоем.

Дело в том, что система отопления частного дома, сделанная своими руками из металлических неизолированных труб, будет отдавать тепло в помещения не только посредством радиаторов. Металл имеет высокую теплопроводность, поэтому протекающий в такой магистрали теплоноситель по мере удаленности от котла будет немного остывать. Хотя падение температуры по сравнению с однотрубной разводкой незначительное, учитывать его все равно нужно.

Примечание. Многие сторонники однотрубных схем таких как «ленинградка», говорят что они обходятся дешевле, поскольку материала уйдет вдвое меньше. Но при этом забывают о падении температуры воды, в результате чего надо наращивать мощность радиаторов, то есть, добавлять секции. Это дополнительные средства, и немалые.

По ориентации стояков в пространстве различают вертикальные и горизонтальные виды систем, причем они могут иметь верхнюю, нижнюю и комбинированную разводку. При вертикальной схеме в здании располагают один или несколько стояков, запитанных от источника тепла, находящегося в цокольном или первом этаже. Радиаторы подключаются к вертикальным стоякам напрямую, как показано на рисунке:

Это схема с нижней разводкой, так как магистральные трубопроводы подают теплоноситель к стоякам снизу. Вертикальная система с верхним розливом подразумевает их прокладку сверху, при комбинированном варианте только подающий горизонтальный коллектор проходит под потолком, а обратный – снизу. Обычно прокладываемые сверху магистрали размещают в чердачном пространстве, а при его отсутствии – под потолком последнего этажа. Что не очень хорошо с точки зрения эстетики.

Горизонтальные системы

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Вывод. Для частного дома оптимальным вариантом является двухтрубная горизонтальная система отопления с нижней разводкой, но только совместно с искусственной циркуляцией теплоносителя. Если же требуется обеспечить энергонезависимую работу теплового оборудования и сетей, то рекомендуется взять одну из комбинированных самотечных систем – горизонтальную или вертикальную. Последняя будет уместна в доме с двумя этажами.

Система отопления с принудительной циркуляцией

Итак, схема разводки выбрана, дальнейшие действия следующие:

• нарисовать ее в виде эскиза, а еще лучше – трехмерной модели (аксонометрия);
• произвести расчет и подбор диаметров труб на всех ветвях и участках;
• подобрать все необходимые элементы двухтрубной системы: батареи, насос, расширительный бак, фильтр, арматуру и прочие детали обвязки котла и радиаторов;
• приобрести оборудование и материалы, выполнить монтажные работы;
• провести испытания, балансировку (если необходимо) и пустить систему в работу.

На эскизе в виде аксонометрии надо начертить магистрали, расставить радиаторы и запорную арматуру, проставить отметки высот, принимая за точку отсчета поверхность стяжки первого этажа. Впоследствии выполнив расчет, на чертеже надо будет проставить размеры и сечения труб. Пример того, как выполняется схема монтажа двухтрубной системы с принудительной циркуляцией, показан на чертеже:

Важно. Готовый эскиз позволит вам лучше разобраться во всех нюансах будущей системы, вплоть до количества и разновидностей фитингов из полипропилена, металлопластика или другого материала. Особенно удобно, когда к трехмерному изображению приложен план дома.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Примечание. По умолчанию считается, что расчет тепловых потерь здания уже выполнен и количество теплоты для всех помещений известно.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t) , где:

• G – искомый расход горячей воды на помещение, кг/ч;
• Q – количество теплоты на обогрев данной комнаты, кВт;
• с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
• Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v , где:

• S – площадь поперечного сечения трубы, м2;
• GV – объемный расход теплоносителя, м3/ч;
• v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

Примечание. Если система отопления одноэтажного дома – гравитационная, то следует принимать минимальную скорость – 0.3 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Подключение радиаторов к двухтрубной системе

Установленные батареи присоединяются к магистралям в процессе монтажа, правильное подключение радиаторов отопления при двухтрубной системе – это боковое либо диагональное. Все существующие способы показаны на рисунке:

К какому температурному балансу приводит нижнее подключение радиатора к двухтрубной системе, хорошо иллюстрируют рисунки:

Батареи, задействованные в вертикальной схеме, обычно имеют боковое присоединение (способ №3). В горизонтальных же системах наиболее предпочтительна диагональная схема подключения (способ №1), благодаря этому достигается максимальная теплоотдача отопительного прибора, что и представлено ниже на изображении:

Балансировка

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Заключение

Примечательно, что осуществить монтаж двухтрубной системы отопления гораздо проще, чем ее разработать, просчитать, а потом сбалансировать. Так что данный этап вы можете пройти самостоятельно, а все остальные желательно согласовывать со специалистами.

Отопительная система частного дома – обязательная и неотъемлемая часть жилья в РФ, территория которой находится в основном в холодной климатической зоне. Независимо от типа теплогенератора (газовый, электрический, твердо- и жидкотопливный котлы) в доме монтируются источники тепла (радиаторы, регистры или батареи), и схема двухтрубной системы отопления на сегодняшний момент является наиболее востребованной и предпочтительной из-за своей эффективности и высокого КПД. Хотя однотрубная схема проще и дешевле в монтаже, она менее эффективна, так как в ней нет возможности регулировать теплоотдачу в каждом помещении и для каждого прибора отопления, будь то батарея, радиатор или самодельный трубный регистр.

Разновидности двухконтурной разводки теплоносителя

Основное преимущество, которое дает двухтрубная схема отопления – очень высокая эффективность теплоотдачи, поэтому даже двойные затраты на трубы, в сравнении с однотрубной сетью, оправдываются многократно. Чем это объясняется? Трубы в этой схеме используются маленького диаметра – основным источником тепла является радиатор – и за счет значительной экономии на материалах получается урезать смету. Также нужно закупать намного меньше фитингов, вентилей и прочей фурнитуры. Вся сборка системы легко выполняется своими руками.

Оборудование в частном доме двухтрубного отопления – это тепло, уют, комфорт и качество используемого метода обогрева. Само обустройство по двухтрубной схеме – это подвод к каждому радиатору двух труб: по одной подается горячий теплоноситель, по второй – отводится. Подача присоединяется ко всем радиаторам параллельно, и перед каждым источником тепла врезается запорный вентиль для регулировки теплообмена, проведения профилактических работ или ремонта системы без общего отключения.

Для монтажа трубной разводки по двухтрубной схеме потребуется закупить такие материалы:

1. Котел отопительный, расширительный бачок и циркуляционный насос (если он уже не установлен в котле);
2. Радиаторы отопления или батареи, предохранительный клапан, манометр;
3. Очистные реактивы, фурнитура (количество и функционал определяется, исходя из проекта или схемы), воздухоотводящие приборы (краны Маевского, вентили);
4. Металлопластиковые или ПВХ трубы.

И такие инструменты:

1. Электродрель ударного типа и шуруповерт;
2. Аппарат для сварки и электроды диаметром 3-4 мм;
3. Ключи – разводной и газовый, а также рулетка и молоток;
4. Отвес и ватерпас.

Существенное и принципиальное отличие между схемами отопления в вертикальной и горизонтальной плоскости заключается в их разводке. Трубы заключают все батареи в одну систему, но по разным схемам.

Отопление с разводкой по верху – разновидности

Домашние системы отопления с верхней разводкой подключают все радиаторы к стояку, протянутому вертикально, и подающему нагретый теплоноситель в систему. Это надежная в эксплуатации система, так как в ней не могут возникнуть появиться пробки из воздуха, но монтаж и разводка – дороже однотрубного контура. Такая схема отопления оптимальна для малоэтажного дома или коттеджа, так как каждый этаж можно подключить к котлу отдельной веткой.

Двухтрубное горизонтальное подключение актуально для одноэтажного дома. Источники тепла подключаются к горизонтально разведенным трубам, стояки подключения которых обычно монтируют в прихожих, холлах или коридорах.

Такая двухтрубная система отопления схема которой собрана по горизонтальному типу, может иметь лучевой (коллекторный) и последовательный типы подсоединения радиаторов. При лучевой разводке теплоноситель подается отдельно в радиаторы, и при этом не нужно регулировать подачу тепла в каждом отдельно взятом отопительном приборе, так как тепло по трубам и батареям распределяется равномерно по всей системе. Лучевая схема разводки эффективна в одноэтажном здании.

Решение с последовательной разводкой основывается на общем количестве труб, и если их немного, то можно реализовать и такой тип подключения. При горизонтальной разводке по стенам трудно обеспечить первоначальные замыслы дизайнера – большое количество труб всё испортит. Единственное решение – спрятать всю разводку под пол или в стены еще на этапе проектирования дома и отопления.

В монтаже и разводке двухтрубной системы отопления по горизонтальному типу обогрева есть свои секреты:

1. Это длительный и трудозатратный процесс;
2. Подключить и отрегулировать всю схему для каждого помещения рекомендуется до наступления морозов;
3. Правильный расчет – это тепло в доме. Поэтому, если вы не уверены в своих возможностях, обратитесь в специализированную компанию.

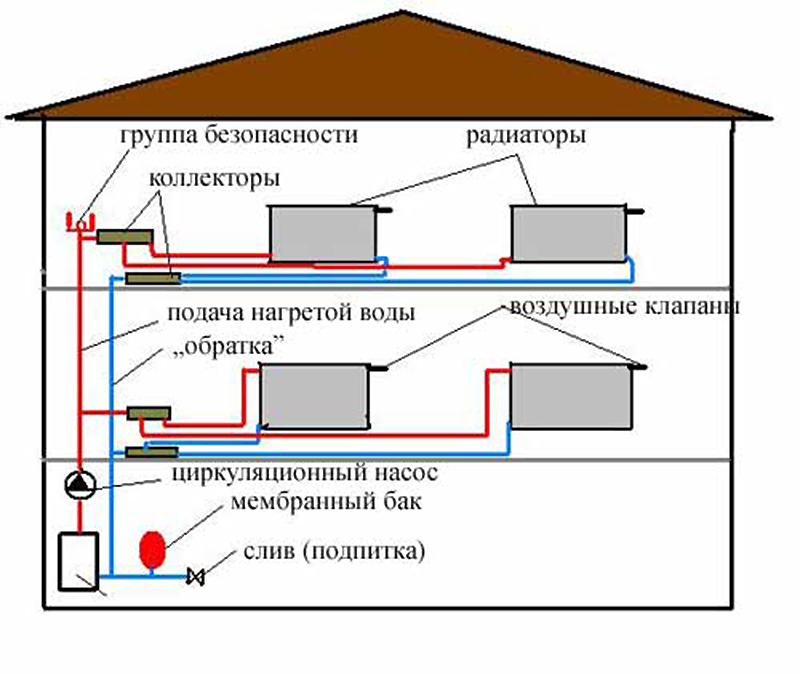

Принцип работы двухтрубной вертикальной системы, по которой организован обогрев дома, основан на параллельном подключении точек обогрева (батарей или радиаторов). В такой схеме присутствие расширительного резервуара обязательно, как и разводка труб по верхнему контуру. Горячий теплоноситель от котла поднимается по каждой трубе, попадая во все точки системы. Расширительный резервуар монтируется в верхней точке отопительного контура.

При организации вертикального двухконтурного отопления горячий теплоноситель под давлением поднимается наверх, а затем распределяется сверху вниз по источникам тепла. В обратку, которую прокладывают ниже, чем нижняя часть батарей отопления, подается уже холодный теплоноситель. Такая схема способствует продвижению воздуха по трубам в расширительный резервуар и автоматическому его удалению.

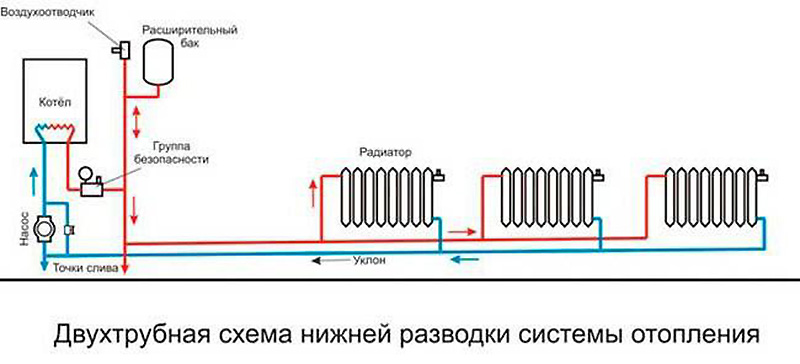

Схема с разводкой по низу

При монтаже горизонтальной системы трубы разводятся по помещениям с соблюдением определенного уклона – 5-10 мм на 1 метр трубы. Остывший теплоноситель из радиаторов по обратке попадает в трубопровод и в котел. Отличие этой схемы – два главных трубопровода: один – для подачи теплоносителя, второй – для обратного подвода к котлу. Отсюда и общепринятое название схемы – двухтрубная.

Вода в системе пополняется или через подключенный водопровод, или вручную – через горловину расширительной емкости. Если есть возможность подключения воды от водопровода, то лучше подключать ее в трубу обратной подачи, чтобы холодная и нагретая вода сразу смешивались.

Отличается работа такой схемы от разводки по верху тем, что труба подачи теплоносителя врезается в разводку снизу, рядом с трубой обратки, и нагретая вода и котла перемещается по трубам и радиаторам снизу вверх – через трубы обратки и радиаторы обратно в котел. Если в системе образуются воздушные пробки, то воздух стравливают при помощи специальных вентилей, врезанных в каждый прибор отопления.

Двухконтурная система с нижней разводкой может иметь один, два или больше контуров, а также реализовываться при помощи организации попутного или тупикового контуров. В своих домах хозяева редко используют эти схемы из-за их дороговизны – на каждый прибор отопления требуется устанавливать воздухоотводы. Также отопительные системы, сделанные по этим схемам, оборудуются специальным расширительным резервуаром, через который воздух в системе участвует в циркуляции вместе с теплоносителем. Из-за этой особенности схемы стравливать накапливающиеся воздушные массы необходимо как минимум один раз в 5-7 дней. Но есть и большое преимущество – отопление, организованное по такой схеме, можно запустить еще до окончания строительства дома.

Отличие двухконтурной схемы от схемы с одним контуром заключено в самом названии – при работе двухтрубной отопительной системы к каждому отопительному прибору подключено две трубы, причем через верхнюю трубу отопления горячий теплоноситель подается на радиаторы, а через нижнюю – отводится к котлу уже остывшим. Схема обогрева частного дома по двухконтурной системе состоит из следующих узлов, деталей и элементов:

1. Котел отопления;
2. Балансир;
3. Радиаторы, регистры или батареи отопления;
4. Запорный вентиль и расширительный бачок;
5. Очистной фильтр;
6. Манометр и водяной насос;
7. Клапан.

Расширительная емкость монтируется в самом верхнем уровне отопительного контура. Если в дом подведена вода от внешнего источника и подается в трубопровод под некоторым давлением, то расширительный резервуар можно объединить с расходным резервуаром подачи воды. Также необходимо соблюдать уклон в трубе обратной подач воды и подаче – он должен быть не больше 10 мм на 2 метра длины трубы – слишком маленький уклон не будет обеспечивать должное перемещение теплоносителя, и радиаторы будут долго прогреваться. Также маленький уклон будет способствовать созданию воздушных пробок. Но если уклон будет больше допустимого, то воздух тоже будет оставаться в системе, не успевая попадать в точки выпуска.

Если в доме организована автономная двухконтурная отопительная схема с разводкой по верхнему контуру, то сам ее монтаж можно проводить, применяя разные конструктивные решения, в зависимости от того, где, как и на какой высоте смонтирована расширительная емкость. Оптимальным вариантом можно считать, если расширительный резервуар будет находиться в отапливаемом помещении, и к нему можно будет свободно подступиться. Верхняя труба горизонтального контура должна проходить как можно выше – желательно под потолком, но с таким расчетом, чтобы расширительный бачок тоже можно было смонтировать в доме, а не на чердаке.

Наиболее высокий КПД у схемы с двумя контурами может быть, только если труба подачи будет максимально длинной. Даже при разных размерах труб и других элементов системы эффективность и КПД системы будут всегда высокими, так как верхняя точка подключения трубы подачи теплоносителя находится в начале теплотрассы.

Также эффективность системы можно значительно увеличить включением в схему циркуляционного насоса. Стандартный насос мощностю 65-110 Ватт расходует мало электроэнергии, и даже при безостановочной эксплуатации его не нужно дополнительно обслуживать или проводить профилактические работы. Наличие циркуляционного насоса повышает скорость передвижения теплоносителя, а значит – прогрев помещений. Но монтаж отопления по двухтрубной схеме с верхним контуром делает включение насоса в схему лишним и необязательным.

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи - значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальная и вертикальная;
• прямоточная - теплоноситель течет в одном направлении по обеим трубам;
• тупиковая - горячая и остывшая вода движется в разных направлениях;
• с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале - отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики - с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб - они должны быть из стали и врезаться на каждые 1,2 метра.
