Зависимость сечения кабеля от мощности таблица. Пример, исходные данные. О маркировке кабелей

При проектировании электрических сетей, в первую очередь, учитываются сила тока и сечение провода. Для того, чтобы выбрать кабель с необходимым сечением, нужно обязательно знать количество электрических установок и максимальное значение потребляемой ими энергии.

Особенности различных проводников

Единицей измерения является квадратный миллиметр. Сравнивая пропускную способность, можно определить, что 1 мм2 провода из алюминия пропускает через себя за определенное время всего четыре ампера, нагреваясь, при этом, до максимально допустимого значения. Проводник, изготовленный из меди, при тех же параметрах, способен пропустить уже десять электрического тока. Поэтому рассчитать сечение можно самым простым способом.

Например: какой-либо электрический прибор имеет мощность 4000 ватт (4 кВт). Стандартное напряжение составляет 220 вольт. Следовательно, значение силы тока будет равно 18 амперам. Таким образом, для питания электрического прибора достаточно медного провода, имеющего сечение 1,8 мм2. Однако, такое возможно лишь теоретически, поскольку провод в такой ситуации будет работать с максимальной нагрузкой.

При расчете сечения следует применять повышающий коэффициент 1,5. Окончательное значение будет составлять 2,091 мм2 или ровно 2 мм2, согласно номенклатуры проводов. При тех же значениях, толщина алюминиевого будет в 2,5 раза выше. При проектировании, чтобы более точно рассчитать сечения всех кабелей, используются специальные таблицы.

Помимо обеспечения нормальной работы оборудования, сила тока и сечение провода напрямую влияют на безопасность. Любые провода и кабели, находящиеся под нагрузкой, могут очень сильно разогреваться, вплоть до температуры плавления металла. Нужно помнить, что при увеличении сопротивления проводника, увеличивается и его нагрев. То есть, в случае подключения мощного потребителя, провод должен иметь сечение, исключающее его перегревание.

Перегрев и оплавление - неправильный выбор провода

Перегревание и оплавление проводника в большинстве случаев разрушает изоляцию и приводит к короткому замыканию. При незащищенной , это основная причина возникновения пожара. Рост температуры неизбежно повышает сопротивление проводника и вызывает еще больший нагрев. Таким образом, происходит своеобразная цепная реакция, приводящая к разрушению кабеля. Поэтому провода, работающие при максимальной нагрузке, очень быстро выходят из строя в сравнении с проводами, которые эксплуатируются в обычном режиме.

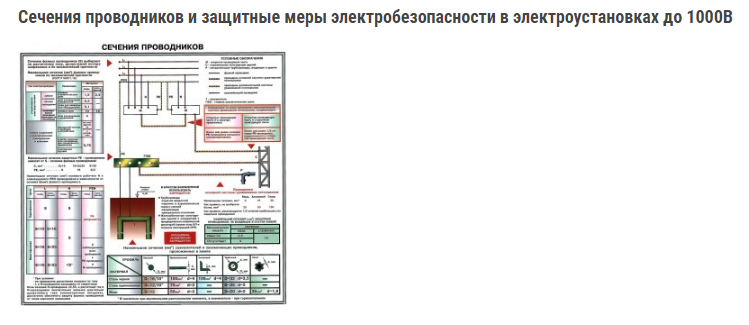

Выбор сечения кабеля и провода является обязательным и очень важным пунктом при монтаже и проектировании схемы любой электрической установки.
Для правильного выбора сечения силового провода необходимо учитывать величину максимально потребляемого нагрузкой тока.

В общем виде порядок выбора сечения силовой линии питания можно определить следующим образом:

При монтаже капитальных строений для прокладки внутренних силовых сетей допускается использование только кабелей с медными жилами (ПУЭ п. 7.1.34).

Кабели и провода "

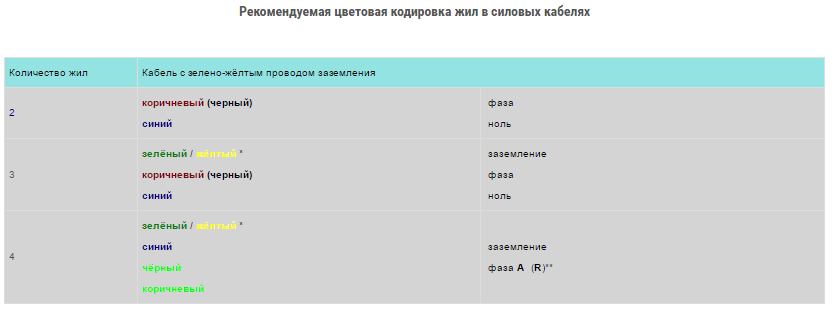

Питание электроприемников от сети 380/220 В должно выполняться с системой заземления TN-S или TN-C-S (ПУЭ п. 7.1.13), поэтому все кабели питающие однофазные потребители должны содержать три проводника:

• фазный проводник
• нулевой рабочий проводник

Кабели, питающие трехфазные потребители должны содержать пять проводников:

• фазные проводники (три штуки)
• нулевой рабочий проводник
• защитный (заземляющий проводник)

Исключением являются кабели, питающие трехфазные потребители без вывода для нулевого рабочего проводника (например асинхронный двигатель с к. з. ротором). В таких кабелях нулевой рабочий проводник может отсутствовать.

Из всего многообразия кабельной продукции, представленной на современном рынке, жестким требованиям электро и пожаробезопасности соответствуют только два типа кабелей: ВВГ и NYM.

Внутренние силовые сети должны быть выполнены кабелем не распространяющим горение, то есть с индексом «НГ» (СП-110-2003 п. 14.5). Кроме того, электропроводки в полостях над подвесными потолками и в пустотах перегородок, должны быть с пониженным дымовыделением, на что указывает индекс «LS».

Общая мощность нагрузки групповой линии определяется как сумма мощностей всех потребителей данной группы. То есть для расчета мощности групповой линии освещения или групповой розеточной линии необходимо просто сложить все мощности потребителей данной группы.

Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220.

1. Для определения сечения вводного силового кабеля необходимо подсчитать суммарную мощность всех планируемых к использованию энергопотребителей и умножить ее на коэффициент 1,5. Еще лучше - на 2, чтобы создать запас прочности.
2. Как известно, проходящий через проводник электрический ток (а он тем больше, чем больше мощность питаемого электроприбора) вызывает нагрев этого проводника. Допустимый для наиболее распространенных изолированных проводов и кабелей нагрев составляет 55-75°С. Исходя из этого и выбирается сечение жил вводного кабеля. Если подсчитанная общая мощность будущей нагрузки не превышает 10 — 15 кВт, достаточно использовать медный кабель с сечением жилы 6 мм 2 , алюминиевый - 10 мм 2 . При увеличении мощности нагрузки вдвое сечение увеличивается втрое.
3. Приведенные цифры справедливы для однофазной открытой прокладки силового кабеля. Если он прокладывается скрыто, сечение увеличивается в полтора раза. При трехфазной проводке мощность потребителей может быть увеличена вдвое, если прокладка открытая, и в 1,5 раза при скрытой прокладке.
4. Для электропроводки розеточных и осветительных групп традиционно используют провода, имеющие сечение 2,5 мм 2 (розетки) и 1,5 мм 2 (освещение). Поскольку многие кухонные приборы, электроинструменты и отопительные приборы являются очень мощными потребителями электроэнергии, их положено запитывать отдельными линиями. Здесь руководствуются следующими цифрами: провод, обладающий сечением 1,5 мм 2 , способен «потянуть» нагрузку в 3 кВт, сечением 2,5 мм 2 - 4,5 кВт, для 4 мм 2 допустимая мощность нагрузки уже 6 кВт, а для 6 мм 2 - 8 кВт.

Зная суммарный ток всех потребителей и учитывая соотношения допустимой для проводатоковой нагрузки (открытой проводки) на сечение провода:

• для медного провода 10 ампер на миллиметр квадратный,
• для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8.

Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 мм 2 из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

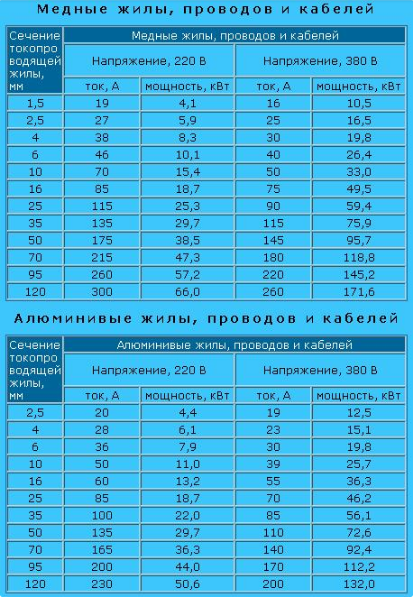

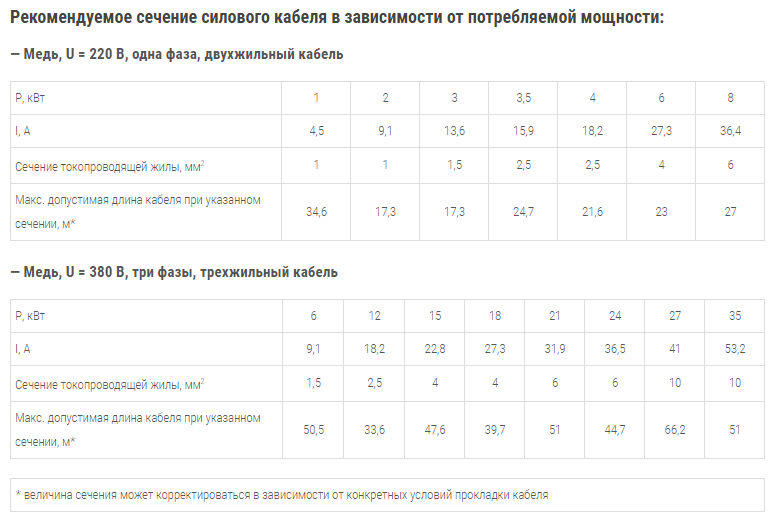

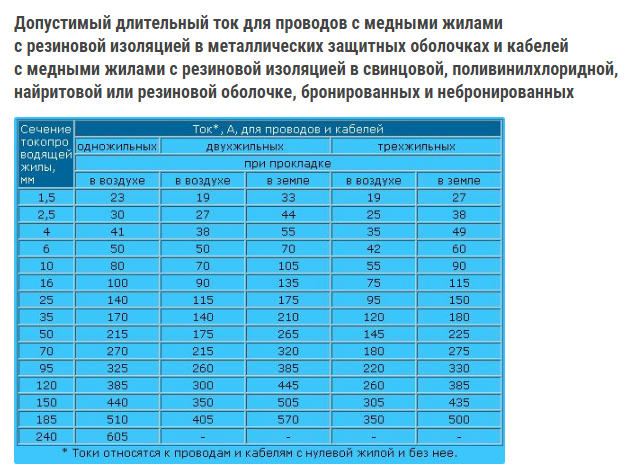

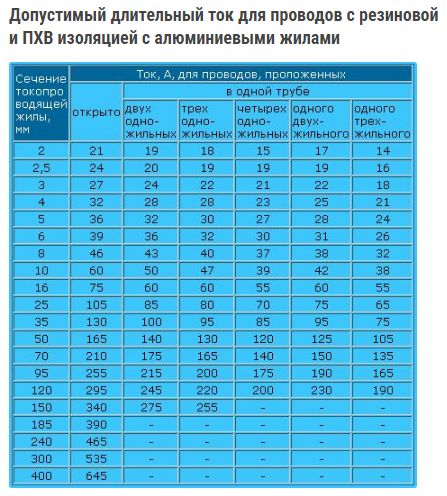

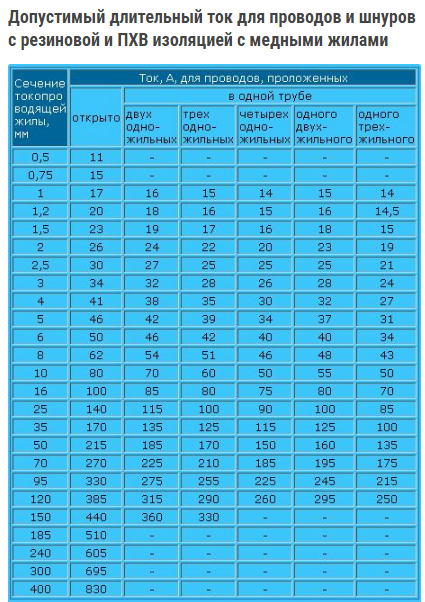

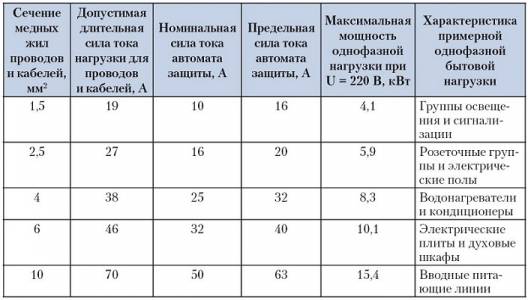

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

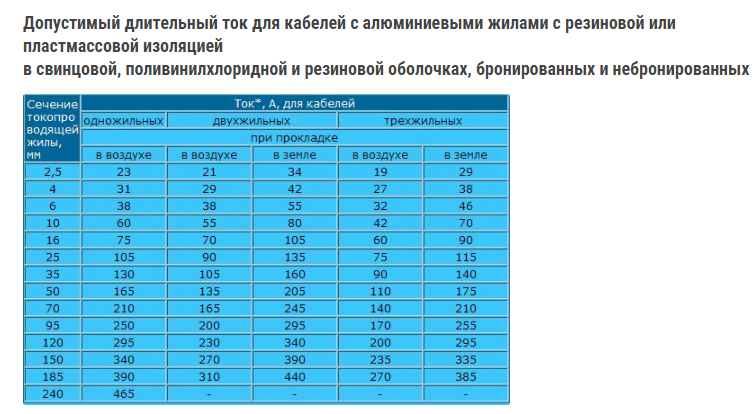

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

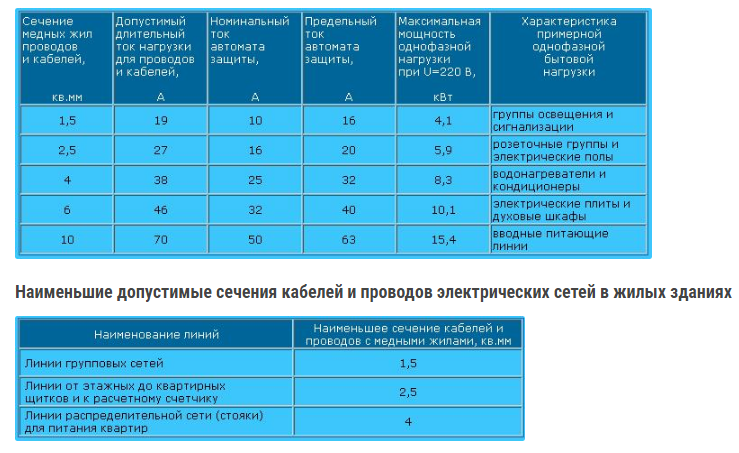

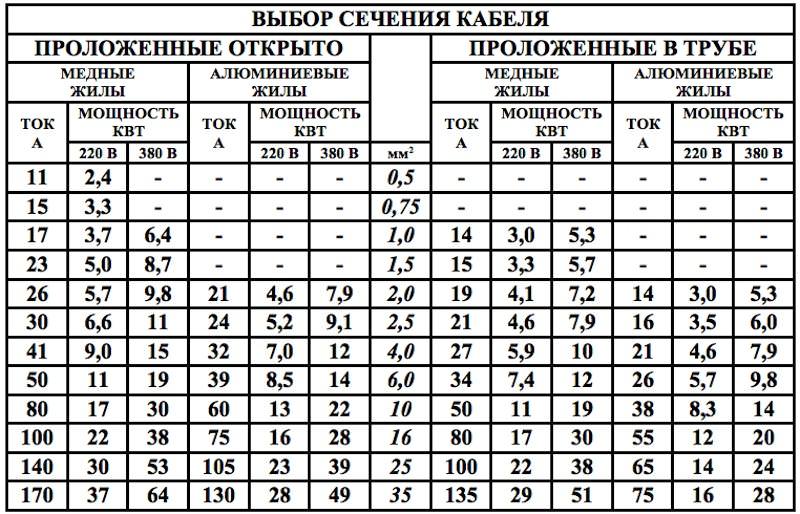

Сводная таблица
сечений проводов, тока, мощности и характеристик нагрузки

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту

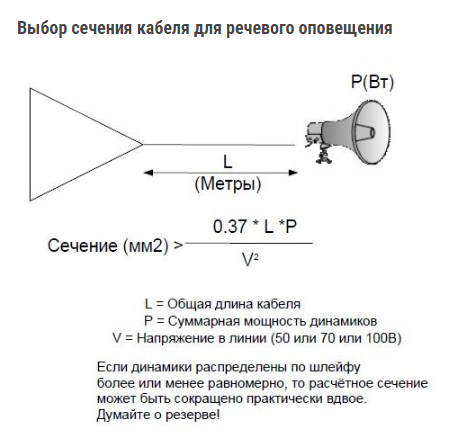

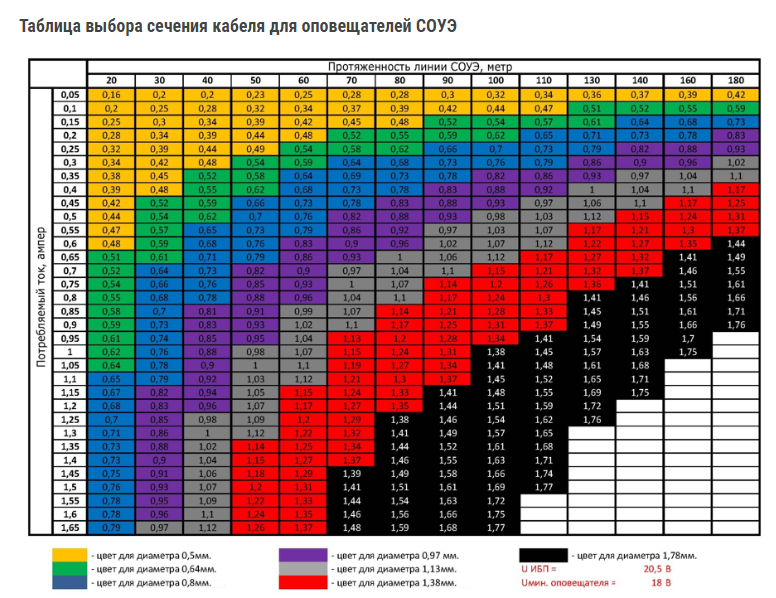

Выбор сечения жилы кабельной линии СОУЭ для рупорных громкоговорителей

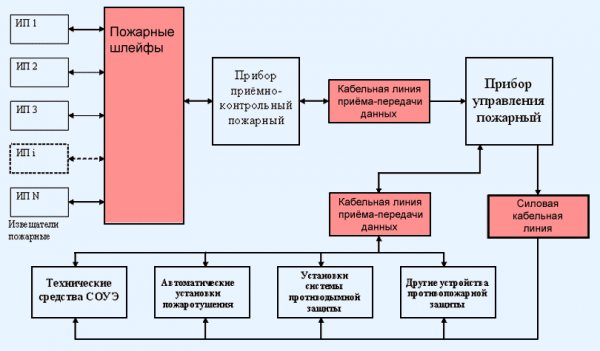

Применение огнестойких кабелей в системах АПЗ

Благодаря своим частотным характеристикам огнестойкте кабели марок КПСЭнг-FRLS КПСЭнг-FRHF КПСЭСнг-FRLS КПСЭСнг-FRHF могут быть использованы в качестве:

• шлейфов для адресно-аналоговых систем пожарной сигнализации;
• кабелей приёма-передачи данных между приборами контрольными пожарными пожарной сигнализации и приборами управления системы противопожарной защиты;
• интерфейсного кабеля систем оповещения и управления эвакуацией (СОУЭ);
• кабеля управления систем автоматического пожаротушения;
• кабеля управления систем противодымной защиты;
• интерфейсного кабеля других систем противопожарной защиты.

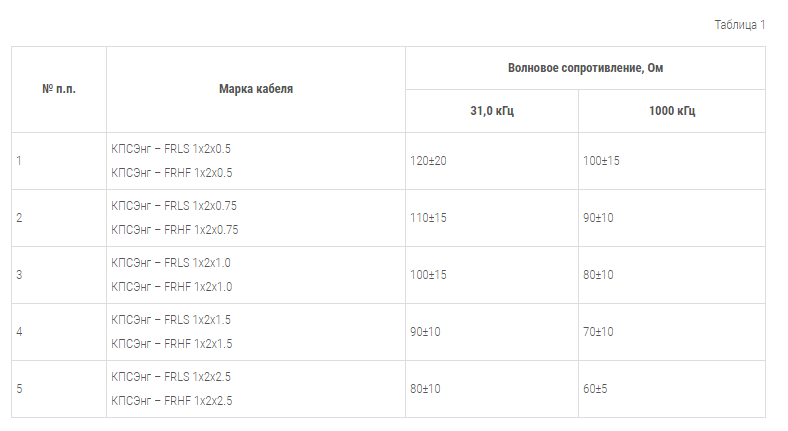

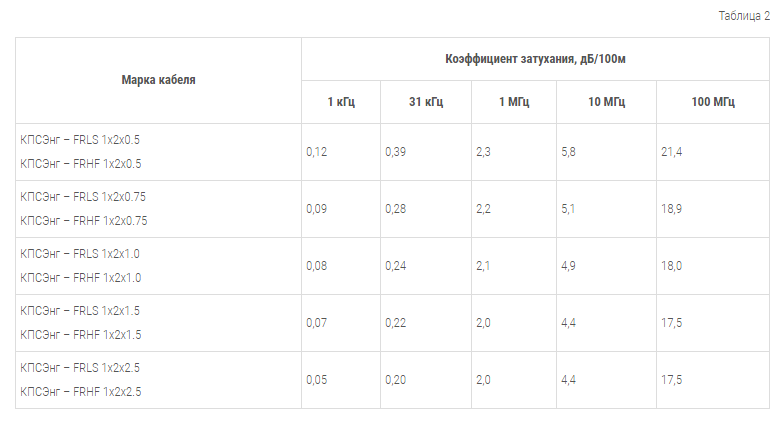

В качестве справочной информации ниже приведены значения волновых сопротивлений и частотные характеристики различных марко-размеров огнестойких кабелей.

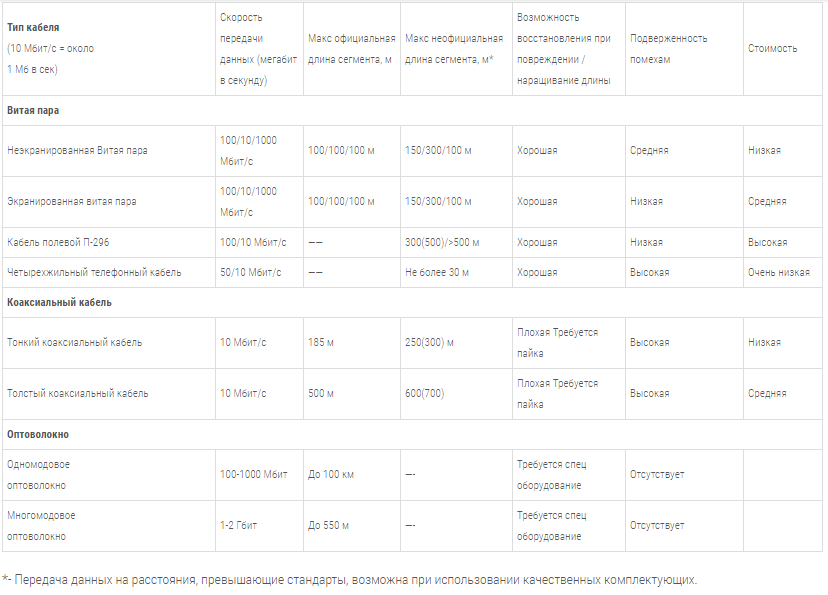

Общая сравнительная характеристика кабелей для локальной сети

Выбор кабелей для систем видеонаблюдения

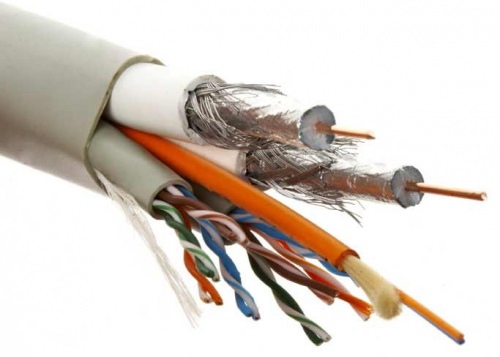

Чаще всего видеосигналы передаются между устройствами по коаксиальному кабелю. Коаксиальный кабель - это не только самый распространенный, но и самый дешевый, самый надежный, самый удобный и самый простой способ передачи электронных изображений в системах телевизионного наблюдения (СТН).

Коаксиальный кабель выпускается многими изготовителями с самыми разнообразными размерами, формами, цветами, характеристиками и параметрами. Чаще всего рекомендуют использовать кабели типа RG59/U, однако фактически это семейство включает кабели с самыми разнообразными электрическими характеристиками. В системах телевизионного наблюдения и в других областях, где применяются телекамеры и видеоустройства, также широко используются похожие на RG59/U кабели RG6/U и RG11/U.

Хотя все эти группы кабелей во многом похожи друг на друга, у каждого кабеля есть свои собственные физические и электрические характеристики, которые необходимо принимать во внимание.

Все три упомянутые группы кабелей относятся к одному и тому же общему семейству коаксиальных кабелей. Буквы RG означают «radio guide» (радиочастотный волновод), а числа обозначают различные виды кабеля. Хотя у каждого кабеля есть свой номер, свои характеристики и размеры, в принципе все эти кабели устроены и работают одинаково.

Устройство коаксиального кабеля

Наиболее распространенные кабели RG59/U, RG6/U и RG11/U имеют круглое сечение. В любом кабеле есть центральная жила, покрытая диэлектрическим изоляционным материалом, который, в свою очередь, покрыт токопроводящей оплеткой или экраном с целью защиты от электромагнитных помех (ЭМП). Наружное защитное покрытие поверх оплетки (экрана) называется оболочкой кабеля.

Два проводника коаксиального кабеля разделены непроводящим диэлектрическим материалом. Внешний проводник (оплетка) экранирует центральный проводник (жилу) от внешних электромагнитных помех. Защитное покрытие поверх оплетки предохраняет проводники от физических повреждений.

Центральная жила

Центральная жила - главное средство передачи видеосигнала. Диаметр центральной жилы обычно находится в пределах от 14 до 22 калибра по американскому сортименту проводов (AWG). Центральная жила либо медная целиком, либо стальная с медным покрытием (сталь, плакированная медью), в последнем случае жилу также называют неизолированным омедненным проводом (BCW, Bare Copper Weld). Центральная жила кабеля для систем СТН должна быть медной. Кабели, центральная жила которых не полностью медная, а только покрыта медью, имеют намного большее сопротивление контура на частотах видеосигнала, поэтому их нельзяприменять в системах СТН. Чтобы определить тип кабеля, посмотрите на сечение его центральной жилы. Если жила является стальной с медным покрытием, то ее центральная часть будет серебристого цвета, а не медного. От диаметра центральной жилы зависит активное сопротивление кабеля, то есть его сопротивление постоянному току. Чем больше диаметр центральной жилы, тем меньше ее сопротивление. Кабель с центральной жилой большого диаметра (а значит с меньшим сопротивлением) может передавать видеосигнал на большее расстояние с меньшими искажениями, но зато более дорог и менее гибок.

Если условия эксплуатации кабеля таковы, что он может часто изгибаться в вертикальном или горизонтальном направлении, выберите кабель с многожильным центральным проводником, который сделан из большого количества проводов малого диаметра. Многожильный кабель более гибкий по сравнению с одножильным и более стойкий с точки зрения усталости метала при изгибе.

Диэлектрический изоляционный материал

Центральная жила равномерно окружена диэлектрическим изоляционным материалом, обычно это полиуретан или полиэтилен. Толщина слоя этого диэлектрического изолятора одинакова по всей длине коаксиального кабеля, благодаря чему эксплуатационные характеристики кабеля по всей его длине одинаковы. Диэлектрики из пористого или вспененного полиуретана меньше ослабляют видеосигнал, чем диэлектрики из твердого полиэтилена. При расчете потерь по длине для любого кабеля желательны меньшие потери по длине. Кроме того, вспененный диэлектрик придает кабелю большую гибкость, которая облегчает работу монтажников. Но хотя электрические характеристики кабеля с вспененным диэлектрическим материалом более высоки, такой материал может поглощать влагу, которая ухудшает эти характеристики.

Твердый полиэтилен жестче и лучше сохраняет свою форму, чем вспененный полимер, более устойчив к защемлению и сдавливанию, но прокладывать такой жесткий кабель несколько труднее. Кроме того, потери сигнала на единицу длины у него больше, чем у кабеля с вспененным диэлектриком, и это нужно учитывать, если длина кабеля должна быть большой.

Оплетка, или экран

Снаружи диэлектрический материал покрыт медной оплеткой (экраном), которая является вторым (обычно заземленным) проводником сигналов между телекамерой и монитором. Оплетка служит экраном от нежелательных внешних сигналов, или наводок, которые обычно называют электромагнитными помехами (ЭМП) и которые могут неблагоприятно влиять на видеосигнал.

Качество экранирования от электромагнитных помех зависит от содержания меди в оплетке. Коаксиальные кабели рыночного качества содержат неплотную медную оплетку с экранирующим эффектом приблизительно 80%. Такие кабели пригодны для обычных случаев применения, когда электромагнитные помехи малы. Эти кабели хороши в тех случаях, когда они проложены в металлическом кабелепроводе или металлической трубе, которые служат дополнительным экраном.

Если условия эксплуатации не очень хорошо известны и кабель прокладывается не в металлической трубе, которая может служить дополнительной защитой от ЭМП, то лучше выбрать кабель с максимальной защитой от помех или кабель с плотной оплеткой, содержащей больше меди по сравнению с коаксиальными кабелями рыночного качества. Повышение содержания меди обеспечивает лучшее экранирование за счет большего содержания экранирующего материала в более плотной оплетке. Для систем СТН требуются медные проводники.

Кабели, в которых экраном служит алюминиевая фольга или оберточный фольговый материал, не пригодны для систем телевизионного наблюдения (СТН). Такие кабели обычно применяются для передачи радиочастотных сигналов в передающих системах и в системах распределения сигнала с коллективной антенны.

Кабели, в которых экран сделан из алюминия или фольги, могут искажать видеосигналы настолько сильно, что качество изображения упадет ниже уровня, требуемого в системах наблюдения, особенно в том случае, когда длина кабеля велика, поэтому такие кабели не рекомендуется применять в системах СТН.

Внешняя оболочка

Последним компонентом коаксиального кабеля является внешняя оболочка. Для ее изготовления используются различные материалы, но чаще всего поливинилхлорид (ПВХ). Поставляются кабели с оболочкой различных цветов (черные, белые, желтовато-коричневые, серые) - как для наружной установки, так и для установки в помещениях.

Выбор кабеля определяется также следующими двумя факторами: расположение кабеля (внутри помещения или снаружи) и его максимальная длина.

Коаксиальный видеокабель предназначен для передачи сигнала с минимальной потерей от источника с волновым сопротивлением 75 Ом к нагрузке с волновым сопротивлением 75 Ом. Если используется кабель с другим волновым сопротивлением (не 75 Ом), то возникают дополнительные потери и отражения сигналов. Характеристики кабеля определяются рядом факторов (материал центральной жилы, диэлектрический материал, конструкция оплетки и др.), которые следует тщательно учитывать при выборе кабеля для конкретного применения. Кроме того, характеристики передачи сигнала по кабелю зависят от физических условий вокруг кабеля и от метода прокладки кабеля.

Используйте только кабель высокого качества, выбирайте его, внимательно учитывая среду, в которой он будет работать (в помещении или снаружи). Для передачи видеосигналов лучше всего подходит кабель с медной однопроводной жилой, за исключением случая, когда требуется повышенная гибкость кабеля. Если условия эксплуатация таковы, что кабель часто изгибается (например, если кабель подсоединен к сканирующему устройству или камере, которая поворачивается по горизонтали и по вертикали), требуется специальный кабель. Центральный проводник в таком кабеле многожильный (скручен из тонких жил). Проводники кабеля должны быть сделаны из чистой меди. Не применяйте кабель, проводники которого сделаны из стали, плакированной медью, потому что такой кабель плохо передает сигнал на тех частотах, которые используется в системах СТН.

В качестве диэлектрика между центральной жилой и оплеткой лучше всего подходит вспененный полиэтилен. Электрические характеристики вспененного полиэтилена лучше, чем у сплошного (твердого) полиэтилена, но он больше подвержен отрицательному воздействию влаги. Поэтому в условиях повышенной влажности предпочтительнее твердый полиэтилен.

В типовой системе СТН применяются кабели длиной не более 200м, желательно кабели RG59/U. Если внешний диаметр кабеля около 0,25 дюйм. (6,35 мм), то он поставляется в катушках по 500 и 1000 фут. Если нужен более короткий кабель, используйте кабель RG59/U с центральной жилой калибра 22, активное сопротивление которого составляет около 16 Ом на 300 м. Если нужен более длинный кабель, то подойдет кабель с центральной жилой калибра 20, сопротивление которого по постоянному току равно приблизительно 10 Ом на 300м. В любом случае можно легко приобрести кабель, в котором диэлектрическим материалом является полиуретан или полиэтилен. Если требуется кабель длиной от 200 до 1500 фут. (457 м), лучше всего подойдет кабель RG6/U. При тех же электрических характеристиках, что у кабеля RG59/U, его наружный диаметр также примерно равен диаметру кабеля RG59/U. Кабель RG6/U поставляется в катушках длиной 500 фут. (152 м), 1000 фут. (304 м) и 2000 фут.(609 м) и изготавливается из различных диэлектрических материалов и различных материалов для внешней оболочки. Но диаметр центральной жилы кабеля RG6/U больше (калибр 18), поэтому его сопротивление постоянному току меньше, оно равно приблизительно 8 Ом на 1000 фут. (304 м), а это означает, что сигнал по этому кабелю можно передавать на большие расстояния, чем по кабелю RG59/U.

Параметры кабеля RG11/U выше параметров кабеля RG6/U. В то же время электрические характеристики этого кабеля в основном такие же, как у других кабелей. Можно заказать кабель с центральной жилой калибра 14 или 18 с сопротивлением постоянному току 3-8 Ом на 300м). Поскольку этот кабель из всех трех кабелей имеет наибольший диаметр (0,405 дюйм. (10,3 мм)), то работы по его прокладке выполнять труднее. Кабель RG11/U обычно поставляется в катушках по длиной 500 фут. (152 м), 1000 фут. (304 м) и 2000 фут. (609 м). Для применения в особых условиях производители часто изготавливают модификации кабелей RG59/U, RG6/U и RG11/U.

В результате изменений правил пожарной безопасности и техники безопасности в различных странах все большую популярность в качестве материала для диэлектрика и оболочки приобретает фторопласт (тефлон, или Teflon®) и другие огнестойкие материалы. В отличие от ПВХ эти материалы не выделяют ядовитых веществ при пожаре и поэтому считаются более безопасными.

При большом разнообразии видеокабелей для камер можно легко подобрать наиболее подходящий для конкретных условий. После того как определитесь с тем, какой должна быть ваша система, ознакомьтесь с техническими характеристиками оборудования и выполните соответствующие расчеты.

Длина кабеля

Сигнал ослабляется в каждом коаксиальном кабеле, и это ослабление тем больше, чем кабель длиннее и тоньше. Кроме того, ослабление сигнала увеличивается с ростом частоты передаваемого сигнала. Это одна из типичных проблем охранных систем телевизионного наблюдения (СТН) в целом.

Например, если монитор находится на расстоянии 300м от телекамеры, то сигнал ослабляется примерно на 37%. Самое плохое в этом то, что потери могут быть неочевидными. Поскольку вы не видите потерянную информацию, то можете даже не догадываться о том, что такая информация вообще была. Во многих видеоохранных системах СТН есть кабели длиной по несколько сотен и тысяч метров, и если потери сигналов в них велики, то изображения на мониторах будут серьезно искажены. Если расстояние между камерой и монитором превышает 200м, необходимо предпринять особые меры для обеспечения хорошей передачи видеосигнала.

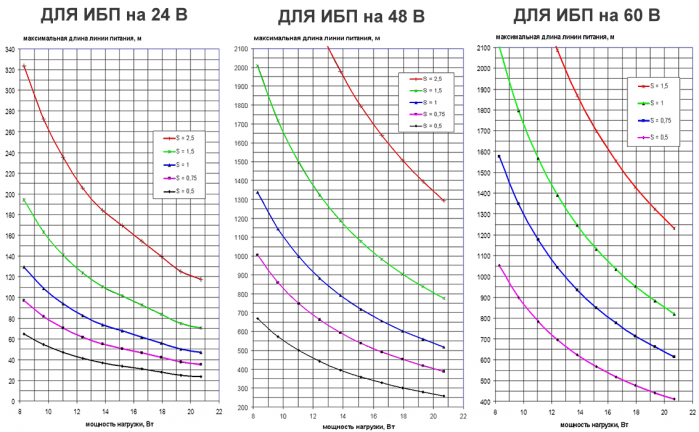

В системах телевизионного охранного наблюдения сигнал передается от камеры к монитору. Обычно передача идет по коаксиальному кабелю. Правильная оконечная нагрузка кабеля существенно влияет на качество изображения.

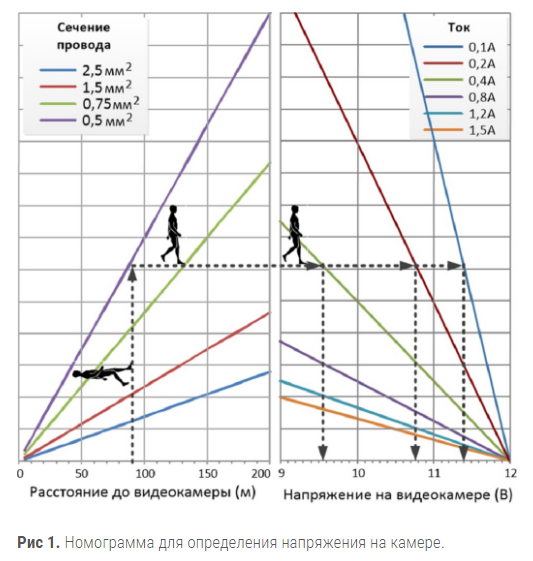

Используя номограмму (Рис. 1) можно определить значение напряжения подаваемого на видеокамеру (только для кабелей с медной жилой) задавшись сечением кабеля, максимальным током и удалением от источника питания.
Полученное значение напряжения нужно сравнить с минимально допустимым значением напряжения, при котором камера может стабильно работать.
Если значение меньше допустимого, то необходимо увеличить сечение используемых кабелей или использовать другую схему электропитания.
Номограмма рассчитана на источник электропитания видеокамер постоянным током с напряжением 12В.

Волновое сопротивление (импеданс) коаксиального кабеля находится в диапазоне от 72 до 75 Ом, необходимо, чтобы сигнал передавался по однородной линии в любой точке системы для предотвращения искажения изображения и обеспечения надлежащей передачи сигнала от телекамеры к монитору. Импеданс кабеля должен быть постоянным и равным 75 Ом на всей его длине. Чтобы видеосигнал передавался от одного устройства к другому правильно и с малыми потерями, выходной импеданс телекамеры должен быть равен импедансу (волновому сопротивлению) кабеля, который, в свою очередь, должен быть равен входному импедансу монитора. Оконечная нагрузка любого видеокабеля должна быть равна 75 Ом. Обычно кабель подсоединен к монитору и одно это уже обеспечивает соблюдение указанного выше требования.

Обычно импеданс видеовхода монитора регулируется переключателем, расположенным около сквозных разъемов (вход/ выход), предназначенных для подсоединения дополнительного кабеля к другому устройству. Этот переключатель позволяет включить нагрузку величиной 75 Ом, если монитор является конечной точкой передачи сигнала, или включить высокоомную нагрузку (Hi-Z) и передать сигнал на второй монитор. Ознакомьтесь с техническими характеристиками оборудования и инструкциями к нему, чтобы определить требуемую оконечную нагрузку. Если оконечная нагрузка будет выбрана неверно, изображение обычно бывает слишком контрастным и слегка зернистым. Иногда изображение двоится, бывают и другие искажения.

Характеристика радиочастотных кабелей типа РК — RG

Марка кабеля

Внутр. диаметр

Диам. изоляции, мм

Внешний проводник

Оболочка

Вес, кг/км

Затуха- ние, ДБ/м

Рекомендуемая длина до видеокамеры, не более, м

Рекомендуемый разъём для подключения видеокамеры

мате- риал

n*d, мм

d, мм

мате- риал

d, мм/%

мате- риал

d, мм

РК-75-1,5-11

М

1*0,24

0,24

1,5 ПЭ

ОМ

0,08/60%

ПЭ

2,4

8,4

0,32

50

BNC RG-58 пайка

РК-75-2-11

М

1*0,37

0,37

2,2 ПЭ

ОМ

0,1/92%

ПЭ

3,3

16

0,22

300

BNC RG-58 пайка

РК-75-2-11а

М

1*0,37

0,37

2,2 ПЭ

ОМ

0,1/75%

ПЭ

3,3

14

0,23

200

BNC RG-58 пайка

РК-75-2-13

ЛМ

7*0,12

0,36

2,2 ПЭ

ОМЛ

0,1/92%

ПЭ

3,3

14,7

0,2

350

BNC RG-58 пайка

РК-75-3-32

М

1*0,6

0,6

2,7 ВПЭ

ОМ

0,1/90%

ПВХ

4,6

28,4

0,12

450

BNC RG-58, RG-59

РК-75-3,7-322а

М

1*0,6

0,8

3,7 ВПЭ

АЛ+ОМЛ

0,1/лм65%

ПВХ

6

37,3

0,085

600

BNC RG-59

РК-75-4-11

М

1*0,72

0,72

4,6 ПЭ

ОМ

0,15/92%

ПЭ

7±0,2

63

0,08

600

BNC RG-6 пайка

РК-75-4-11а

М

1*0,72

0,72

4,6 ПЭ

ОМ

0,15/75%

ПЭ

6,2±0,3

40

0,13

600

BNC RG-6 пайка

РК-75-4-12

М

7*0,26

0,78

4,6 ПЭ

ОМ

0,15/92%

ПЭ

7±0,2

63

0,09

600

BNC RG-6 пайка

РК-75-4-15

М

1*0,72

0,72/td>

4,6 ПЭ

ОМ

0,15/92%

ПВХ

7±0,2

72

0,08

600

BNC RG-6 пайка

РК-75-4-16

М

7*0,26

0,78

4,6 ПЭ

ОМ

0,15/92%

ПВХ

7±0,2

72

0,09

600

BNC RG-6 пайка

РК-75-4,9-322а

М

1*1,1

1,1

4,9 ПЭ

АЛ+ОМЛ

0,15/лм65%

ПВХ

7,15

51

0,06

750

BNC RG-6

РК-75-9-12

М

1*1,35

1,35

9 ПЭ

ОМ

0,2/90%

ПВХ

12,2±0,8

189

0,06

Магистральный

—

РК-75-9-13

М

1*1,35

1,35

9 ПЭ

ОМ

0,2/90%

ПЭ

12,2±0,8

169

0,06

Магистральный

—

RG-59

М

1*0,81

0,81

3,66 ВПЭ

АЛ+ОМЛ

0,15/67%

ПВХ, ПЭ

6

31

0,085

600

BNC RG-59

RG-6U RG-6WE

СОЖ М

1*1,02 1*1,02

1,02 1,02

4,4 ВПЭ 4,7 ВПЭ

АЛ+ОМЛ АЛ+ОМЛ

0,15/32% 0,15/64%

ПВХ, ПЭ ПВХ, ПЭ

7 6,9

36 45

0,09 0,06

650

BNC RG-6 обжим BNC RG-6

RG-11

СОЖ

1*1,63

1,63

7,11 ВПЭ

АЛ+ОМЛ

/60%

ПВХ, ПЭ

10,3

166

0,05

Магистральный

—

Кабели представляют собой коаксиальный кабель с волновым сопротивлением 75 ом и диаметром 2,2 — 4,4 мм и несколько проводов питания сечением 0,35 — 0,75 мм2, объединённые общей оболочкой из поливинилхлоридного пластиката (для внутренней установки), светостабилизированного полиэтилена (для внешней установки) или термопластичной безгалогенной композиции (КВК-П-2 нг(С)-HF 2х0.50).

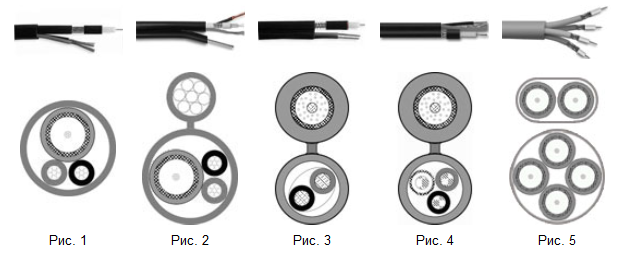

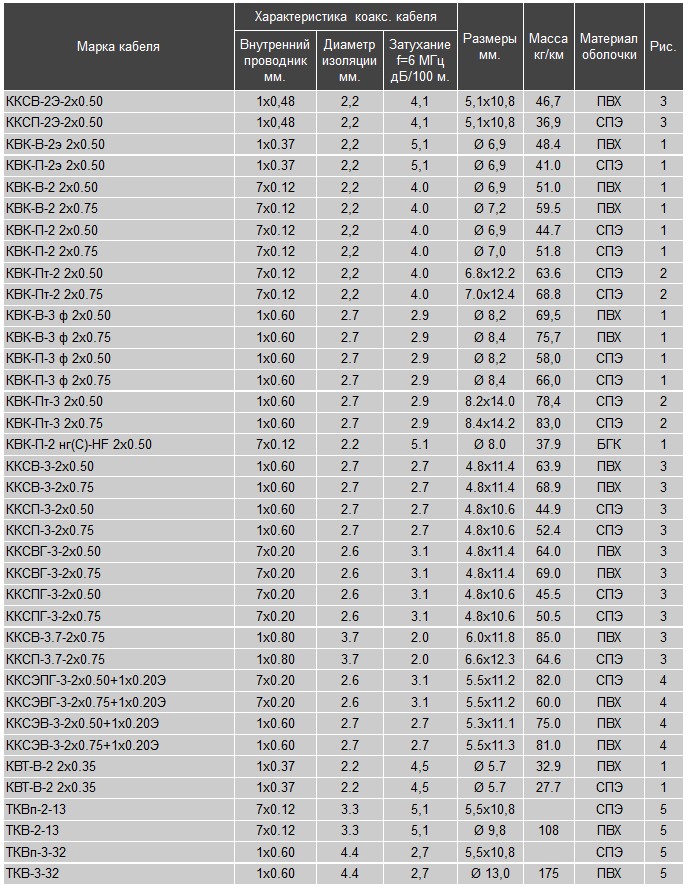

Для систем видеонаблюдения промышленностью выпускаются несколько типов комбинированных кабелей, специально предназначенных для передачи видеосигнала с одновременным подключением питания видеокамер или сигналов управления, а также микрофонных устройств (ККСЭВ, ККСЭВГ, ККСЭПГ).

Электрическое сопротивление постоянному току при 20°С, не более Ом/км:

• для сечения 0.35 мм 2 — 55.5;
• для сечения 0.50 мм 2 — 40.5;
• для сечения 0.75 мм 2 — 25.5.

Вид климатического исполнения (по ГОСТУ 15150-69):

• УХЛ, категория размещения 1, 2 для кабелей с оболочкой из СПЭ;
• УХЛ, категория размещения 2.1, 3, 4 для кабелей с оболочкой из ПВХ.

Окружающая среда для кабеля:

• с ПВХ оболочкой — от минус 40°С до плюс 70°С;
• с СПЭ оболочкой — от минус 40°С до плюс 80°С.

Срок службы кабелей:

• с ПВХ оболочкой — 12 лет,
• с П/Э оболочкой — 15 лет.

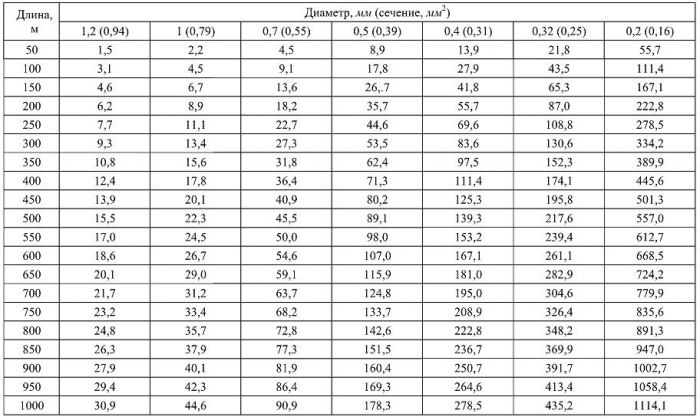

Электрическое сопротивление двух медных проводников шлейфа в зависимости от диаметра жилы и длины

Сечение, вес и сопротивление медных проводов

Диаметр, мм	Сечение, мм 2	Сопротивл. 1 м при 20°С, Ом (уд.сопр.)		Диаметр, мм	Вес 100 м, г

В монтажной практике применяются круглые провода, для которых существует следующая формула расчёта сечения проводов по его диаметру:

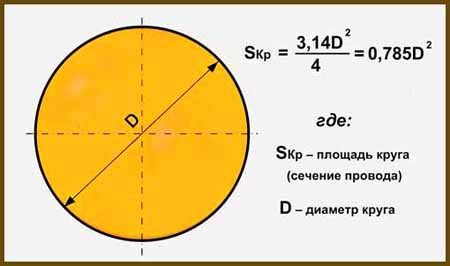

S = πd 2 / 4 = 0, 785 d 2 ,

d — диаметр провода, мм.

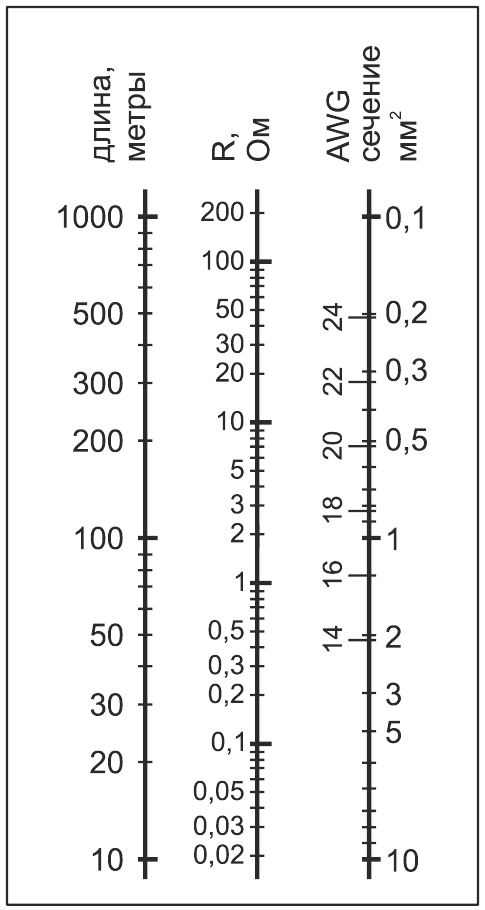

Номограмма расчета сопротивления

• для медного провода

На крайних шкалах выбрать длину и сечение, соединить линейкой,
на пересечении со средней шкалой прочитать сопротивление.
ВНИМАНИЕ! Это сопротивление одного провода, кабель обычно
содержит два провода, общее сопротивление будет вдвое больше.

Многожильный провод представляет собой свитые вместе много одножильных проводков, поэтому, чтобы определить сечение многожильного провода нужно, сначала определить штангенциркулем или микрометром сечение одной проволочки многожильного провода и затем умножить на количество проводков в одном проводе.

Можно приблизительно определить сечение многожильного провода в кабеле без замера отдельных проводков, измерив общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними имеются воздушные зазоры, и это надо при определении сечения провода учесть. При замере диаметра надо проследить, что бы многожильный провод ни сплющился. Для исключения площади зазоров, нужно полученный результат вычислений сечение провода по формуле умножить на коэффициент 0,7854.

По требованиям НПБ 88-2001* п.12.64. «Диаметр медных жил проводов и кабелей должен быть определён из расчёта допустимого напряжения, но не менее 0,5 мм.» Следовательно:
S = π × d 2 / 4 = 3,14 × 0,25 / 4 = 0,19625 мм 2
Из расчёта видно, что поперечное сечение провода применяемого для шлейфов пожарной сигнализации должно быть не менее 0,2 мм 2

Для шлейфов охранной сигнализации необходимо применять кабель (например, КСПВ) сечением не менее 0,4 мм каждого провода.

Подключение источников электропитания комплексной системы безопасности к сети энергоснабжения осуществляется трехпроводным кабелем.
Сечение заземляющего провода должно быть не менее 1,5 мм 2 . Но, так как сечение проводников в кабеле сечением до 16 мм 2 должно быть одинаковым, то подключение необходимо производить трёхпроводным кабелем сечением не менее 1,5мм 2 , согласно раздела 7 «Электрооборудование специальных установок» ПУЭ издание седьмое [Л3], Глава 7.1 «Электропроводки кабельных линий».

При длинных линиях питания учитывайте следующее:

Контакты реле, клеммные соединители (колодки) создают дополнительное сопротивление цепи питания, которое со временем будет увеличиваться. Предусмотрите соответствующий запас.
Чем больше диаметр (сечение) провода, тем меньше его удельное сопротивление (падение напряжения питания соответственно тоже меньше). Провода в своей маркировке могут указывать как диаметр провода (КСПВ 4х0,5 — диаметр каждого из 4-х проводов 0,5мм) так и сечение (ШВВП 2х0,5 — сечение каждого из 2-х проводов 0,5 мм.квадратных). Будьте внимательны.
Параллельное соединение двух проводов увеличивает вдвое их общее сечение, но не диаметр!
Есть такое понятие — плотность тока. Измеряется А/мм.квадратный (Ампер на квадратный милиметр сечения). Чем больше плотность тока, тем больше проводник будет греться, соответственно при плотной укладке проводов выбирайте из сечение, обеспечивающее плотность тока порядка 2 А/мм.квадратный (для проводника диаметром D=0.5мм его сечение составит 0,196 мм.квадратных, соответственно максимальный ток для него Imax=2*0,196=0,4А=400мА). Для одиночных проводов можете взять значение плотности тока побольше, но значения 5 А/мм.квадратный лучше не превышать.

Расчеты по формулам более точны, чем по таблицам, и необходимы в тех случаях, когда в таблицах отсутствуют нужные данные.

Закон Ома позволяет нам отображать характеристики электрических цепей через взаимосвязь четырех основных компонент:

• A — ток (в Амперах)
• V — напряжение (в Вольтах)
• R — сопротивление (в Омах)
• P — мощность (в Ваттах)

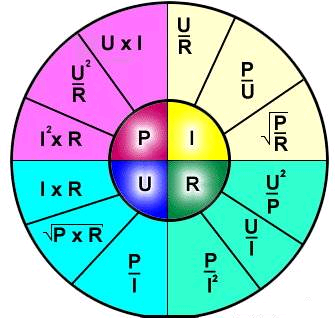

Взаимосвязь этих компонент между собой показана на так называемом «классическом колесе» (смотри рисунок ниже)

Эта простая и удобная схема помогает нам понять фундаментальные взаимосвязи в электрических цепях.

Сопротивление провода (в омах) вычисляется по формуле:

где ρ — удельное сопротивление (по таблице);
I — длина провода, м;
S — площадь поперечного сечения провода, мм 2 ;
d — диаметр провода, мм.

Длина провода из этих выражений определяется по формулам:

Провода, применяемые при монтаже, классифицируются диаметром или площадью поперечного сечения, проще — сечением. Диаметр провода выражается всегда в миллиметрах, а сечение — в квадратных миллиметрах.

В монтажной практике применяются преимущественно круглые провода. Для таких проводов существует следующая формула расчёта сечения проводов по его диаметру:

S = πd 2 / 4 = 0, 785 d 2

где S — сечение провода, мм 2 ;
π — отношение длины окружности к диаметру, принятое равным 3, 14;
d — диаметр провода, мм.

S = 2 * p / (Uнач — Uкон) * I * L

где S - необходимое сечение кабеля;
ρ - удельное сопротивление;
Uнач - напряжение выдаваемое источником бесперебойного питания;
Uкон - напряжение при котором работает оповещатель;
I - ток нагрузки;
L - длинна линии оповещения.

Перевод сечения в диаметр производится по формуле:

D = Корень (S / 0,78)

Пример, исходные данные:

Удельное сопротивление меди (ρ) - 0,0175;
Источник бесперебойного питания выдает напряжение равное (Uнач) - 20,5В;
Минимальное напряжение при котором работает оповещатель (Uкон) - 18В;
Ток потребляемый оповещателем (I)- 0,6А;
Длинна линии оповещения (L) - 70м.

S = 2 * 0,0175 / (20,5 — 18) * 0,6 * 70 = 0,59мм 2

D = Корень (0,59 / 0,78) = 0,87мм

Приведенные расчеты являются ориентировочными, не учитывают изменение сопротивления меди в зависимости от сечения кабеля (см. таблицу выше «Сечение, вес и сопротивление медных проводов»), расположение оповещателей в разных местах линии оповещения.

Берем, например, кабель КСПВ-0,5. Его диаметр 0,5 мм — сечение 0,196 мм.квадратных. Сопротивление одного метра каждого провода этого кабеля — 0,08 Ом, 100 метров — 8 Ом, если учесть, что питание приборов сигнализации осуществляется по двух проводной линии, то сопротивление 100 метров шлейфа питания составит 16 Ом. Поэтому при токе нагрузки, например, 200 мА (0,2А), напряжение питания на такой линии упадет на U=0.2*16=3,2 Вольт. При 12 Вольт в начале шлейфа в месте его окончания будет 12-3,2=8,8 Вольт.

Если смотреть корректно, то падение напряжения питания будет распределено по участкам цепи (ясно из следующего рисунка).

Для автоматизации расчетов можно использовать специализированное программное обеспечение, приведенное в ссылках внизу публикации.

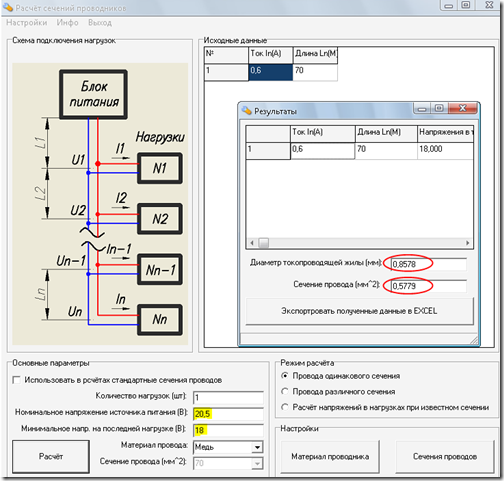

Например, программа “Wire” от “Авангардспецмонтаж”.

В программе предусмотрены следующие варианты расчетов:

• расчет при использовании кабелей одинакового сечения;
• расчет при известных сечениях для разных участков цепи;
• расчет напряжений при известных сечениях на участках цепи.

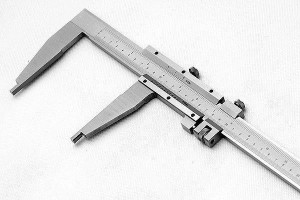

Диаметр проволоки (без изоляции) измеряют микрометром или штангенциркулем. Для многопроволочного проводника сечение равно сечению одной проволоки, умноженному на их число:

S = 0, 785 d 2 n

где n — число проволок, а остальные обозначения те же, что и в предыдущей формуле.

Сопротивление R 2 при температуре t 2 может быть определено по формуле:

R 2 = R 1 ,

где а — температурный коэффициент электросопротивления (из таблицы);
R 1 — сопротивление при некоторой начальной температуре t 1 .

Обычно за t 1 принимают 18°С, и во всех приведенных таблицах указана величина R 1 для t 1 = 18°С.

Допустимая сила тока при заданной норме плотности тока А/мм 2 находится из формулы:

Необходимый диаметр провода по заданной силе тока определяют по формуле:

Если норма нагрузки D = 2а/мм 2 , то формула принимает вид:

Условие замены медного провода алюминиевым:

S(ал) ≈ 1,65*S(м)

S(ал), S(м) — сечение алюминиевых и медных проводов, мм 2

Ток плавления для тонких проволочек с диаметром до 0,2 мм подсчитывается по формуле

где d — диаметр провода, мм;
k — постоянный коэффициент, равный для меди 0,034, для никелина 0,07, для железа 0,127.

Диаметр провода отсюда будет:

d = k * I пл + 0,005

Материал	Удельное сопротивление,	Удельный вес, г/см3	Температурный коэффициент электросопротивления	Температура плавления, °С	Максимальная рабочая температура; °С
Медь
Алюминий
Железо
Сталь
Никелин
Константан
Манганин
Нихром

Подключение силовых электромагнитов в системах контроля доступа следует производить двухпроводным шнуром (например ШВВП 2*0,75) сечением рассчитанным по потребляемой мощности устройства.
Расчёт проводить по формуле:
S = ρ x L х I / U
где: S - площадь сечения проводника, (мм 2)
ρ - удельное сопротивление материала (меди 0,0178 Ом x мм 2 /м)
L - длина проводника (м)
I - ток протекающий по проводнику (А)
U - падение напряжения на проводнике (В), обычно принимается равным 5% от напряжения приложенном к проводнику.

Рекомендации по монтажу проводов питания 12-вольтовых приборов
(датчики, извещатели, видеокамеры и прочее электронное оборудование).

1. Основные ограничения

1.1. Максимально-допустимое падение напряжения на проводах на участке от блока питания до любого изделия - 1В.
1.2. Для подключения питания непосредственно к клеммам изделий рекомендуется использовать провод сечением не более 1,5 мм 2 .

2. Справочные данные

Сопротивление 100м медного провода (двойного):
а) для провода сечением 0,3 5мм 2 - 10,3 Ом,
б) для провода сечением 9,0 мм 2 - 0,4 Ом.

В промежутке между этими значениями - обратно пропорционально сечению провода.

3. Минимально-допустимое сечение провода в зависимости от суммарного тока нагрузки и длины провода питания

Для случая монтажа линии питания проводом единого сечения последовательным обходом всех изделий существует следующее общее выражение:

S min = 0,035 * (i 1 * L 1 + i 2 * L 2 +… + i k * L k), где

L 1 , L 2 , … L k , - значения длины участка провода питания от блока питания до каждого из изделий, м;
i 1 , i 2 , i k - токи потребления изделий, включая токи нагрузок, которые питаются через клеммы изделия (замки, сирены, считыватели и т.д.), А;
S min — минимально-допустимое сечение провода, мм 2 .

Если токи потребления изделий равны и составляют i ср, то выражение упрощается и принимает следующий вид:

S min = 0,035 * i ср * (L 1 + L 2 +… + L k).

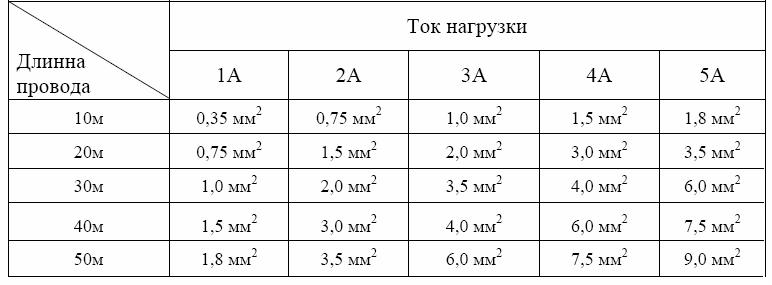

Ниже приведена таблица значений сечения провода для случая, когда вся нагрузка сосредоточена на конце провода питания.

При равномерном распределении изделий по длине провода питания его сечение может быть уменьшено по отношению к приведенным значениям в таблице в 2 раза.
При неравномерном распределении изделий или при неодинаковых токах потребления для расчета сечения провода следует пользоваться вышеприведенными формулами.

Если для монтажа цепей питания требуется провод сечением больше, чем 1,5 мм 2 , то рекомендуется разделить нагрузки на группы таким образом, чтобы к каждой группе можно было подвести питание отдельным лучом проводом сечением не более 1,5 мм 2 .
Если монтаж цепей питания проведен проводом сечением больше, чем 1,5 мм 2 , то для непосредственного подключения цепи к плате изделий необходимо применять отводы из провода 0,75-1,5 мм 2 длиной не более 2м.

Зависимость сечения провода (S)
от длины удаленной линии питания и мощности нагрузки

Оценить величину напряжения на нагрузке с учётом падения напряжения на соединительной линии питания можно по следующей формуле в соответствии с эквивалентной схемой приведенной на рисунке.

U Н = U 0 - 2 * RL * I Н

здесь: 2*RL = 3,6*10-2*L/S — сопротивление 2-х медных токопроводящих жил кабеля (соединительной линии) электропитания;
U 0 — выходное напряжение ИБП (В);
I Н — ток потребляемый нагрузкой (А);
L — длина кабеля (соединительной линии) электропитания (м);
S — сечение токопроводящей жилы кабеля электропитания (мм 2).

Чем провода отличаются от кабелей

Провод — это одна неизолированная, одна или более изолированных жил, поверх которых, в зависимости от условий прокладки и эксплуатации, может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой. Провода могут быть голыми и изолированными.

Голые провода

Голыми называют провода, токопроводящие жилы которых не имеют никаких защитных или изолирующих покрытий. Голые провода (ПСО, ПС, А, АС и т. д.) в основном применяют для воздушных линий электропередач. Изолированными являются провода, токопроводящие жилы которых покрыты изоляцией из резины или пластмассы. Эти провода имеют поверх изоляции оплетку из хлопчатобумажной пряжи или оболочку из резины, пластмассы или металлической ленты. Изолированные провода подразделяют на защищенные и незащищенные.

Защищенные провода

Защищенными называют изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних воздействий. К ним относятся провода АПРН, ПРВД, АПРФ и др. Незащищенным изолированным проводом называется провод, не имеющий поверх электрической изоляции оболочки. Это провода АПРТО, ПРД, АППР, АППВ, ППВ и др.

Электрические шнуры

Шнуром называется провод, состоящий из двух и более изолированных гибких или особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллель но, покрытых в зависимости от условий эксплуатации неметаллической оболочкой или другими защитными покровами.

Кабелем называется одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую резиновую, пластмассовую, металлическую оболочку (НРГ, КГ, АВВГ н др.). Оболочка служит для защиты изоляции жил от воздействия света, влаги, различных химических веществ, а также для предохранения ее от механических повреждении.

Установочные провода

Установочные провода предназначены для монтажа силовых и осветительных сетей при неподвижной прокладке на открытом воздухе и внутри помещений. Изготавливают их с медными и алюминиевыми токоведущими жилами, одно- и многожильными, с резиновой и пластмассовой изоляцией, незащищенными и защищенными от легких механических повреждений. Токопроводящие жилы проводов имеют стандартные сечения, мм: 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0 и т. д.

О маркировке кабелей

Требования ПУЭ:
2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

Требования СНИП 3-05-06-85
3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Требования ПТЭ ЭП
2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование.
Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа.
Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

Из практики:
На одной стороне проектное обозначение, откуда и куда идёт.
На оборотной стороне марка кабеля, кол-во жил, сечение, длина.
Круглая бирка — силовой кабель выше 1000В
Квадратная бирка — силовой кабель до 1000В
Треугольная бирка — контрольный кабель

Расшифровка маркировки кабеля и провода

1. Силовой кабель с ПВХ (виниловой) и резиновой изоляцией:
ВВГ, ВВГнг, ВВГнг-LS, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS,

КГ — кабель гибкий

В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка

нг — не поддерживающий горения
LS — Low Smoke - с пониженным дымо- и газовыделение
Бб - бронированный покров из стальных лент
Шв — наружный покров из ПВХ шланга

2. Кабель с БПИ — кабель с изоляцией из пропитанной бумаги:
АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитного покрова («голый»)

3. Контрольный кабель:
КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS

К — (первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий
Э — экран

4. Телефонный кабель:
ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг

Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель

5. Подвесные провода:
А — Алюминиевый голый провод
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминиевый») голый провод
СИП — Самонесущий Изолированный Провод

6. Некоторые типы кабеля расшифровываются особым образом:
КСПВ — Кабели для Систем Передачи в Виниловой оболочке
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие).
ПВС — Провод в Виниловой оболочке Соединительный
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий

7. Силовой кабель:
NYM, NHMH, NYY, NYCY, NYRGY

N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — броня

8. Кабель итальянского производства имеет специфические обозначения согласно CEI UNEL 35011: FROR
F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка

9. Контрольный кабель: YSLY, LiYCY

Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE

10. Кабель передачи данных «витая пара»:
UTP, FTP, S-FTP, S-STP

U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара

11. SAT — от англ. satellite — спутник — кабель для спутникового телевидения

12. Телефонный кабель и кабель для пожарной сигнализации: J-Y(St)Y, J-H(St)H

J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

13. Безгалогеновый огнестойкий кабель:
NHXHX FE 180, NHXCHX FE 180

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

14. Провода монтажные: H05V-K, H07V-K, N07V-K

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

15. Кабели с изоляцией из сшитого полиэтилена:

N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
J — наличие желто-зеленой жилы
O — отсутствие желто-зеленой жилы

В последнее время все большее применение находят импортные провода, а также инструменты для работы с ними, маркированные по стандарту AWG (American Wire Gauge) - система обозначения толщины проводов и других объектов круглого сечения (прутков, арматуры, трубок, кембриков и т.д.) принятый в США. Чем меньше номер AWG, тем толще диаметр провода. Калибр провода в стандарте AWG отражает его средний диаметр.
Подобное „перевёрнутое“ обозначение диаметра имет исторические корни, когда проволоку для проводов изготавливали методом волочения. Номер AWG обозначал количество проходов через уменьшающиеся отверстия в волоке, прежде чем получался нужный диаметр проволоки. Например, толстая (более 8 мм) проволока размера AWG 0 только после 24 протягиваний через станок превращалась в AWG 24, диаметром около 0,5 мм.

Калибры разнятся еще и в зависимости от типа кабеля: для одножильных кабелей AWG переводится в диаметр по одной формуле, для многожильных — по другой. Для справки приведем таблицу перевода наиболее популярных калибров одножильных и многожильных кабелей в диаметр и площадь поперечного сечения проводников.

Одножильный кабель

AWG	Диаметр, мм	Площадь поперечного сечения, мм 2
18	1.020	0.817
19	0.912	0.653
20	0.813	0.519
21	0.724	0.412
22	0.643	0.325
23	0.574	0.259
24	0.511	0.205
25	0.455	0.163
26	0.404	0.128

Многожильный кабель

AWG	Количество жил	Диаметр, мм	Площадь поперечного сечения, мм 2
22	7	0.762	0.352
22	19	0.787	0.380
22	26	0.762	0.327
24	7	0.610	0.226
24	10	0.584	0.200
24	19	0.610	0.239
24	42	0.584	0.201
26	7	0.483	0.140
26	10	0.553	0.127
26	19	0.508	0.153

Кабели и «Технический регламент о требованиях пожарной безопасности»

ВЫДЕРЖКИ ИЗ ФЕДЕРАЛЬНОГО ЗАКОНА №123 И НОРМАТИВНЫХ ДОКУМЕНТОВ

ФЗ №123 «Технический регламент о требованиях пожарной безопасности»

Посмотреть все виды кабеля, а также узнать их подробные технические характеристики и стоимость вы можете в разделе каталога "Кабели и провода "

За подробностями и по вопросам приобретения оборудования Вы можете обратиться в любое ближайшее к вам представительство

Для нормального функционирования всех электроприборов в доме, необходимо правильно «проложить» провода, соблюдая не только правила их разветвления, но и учитывать возможности пропуска тока в нужном количестве.

В этой ситуации, залогом исправности и долговечности всей системы, является выбор проводов с подходящей площадью сечения. Несоблюдение рекомендаций – приводит к коротким замыканиям, и как следствие, порче приборов и возгоранию жилых помещений.

Произвести вычисление можно различными способами и инструментами. В качестве измерительных приборов подходят микрометр и штангенциркуль, но если таковых нет – можно воспользоваться примитивными – карандаш с линейкой. Снятые с них показатели подставляются в формулы, расчёт по которым даёт практически точные данные.

Вычисление сечения провода по диаметру:

1. Первоначально , оголяется токовая проводная жила от изоляционной оболочки (обмотка).
2. С помощью микрометра измеряется её диаметр (результат в миллиметрах). Данный показатель подставляется в формулу S = π × D²/4, где:

• S – будущая площадь (мм²);
• D – диаметр жилы (мм);
• π – 3.14;

Пример: если измеренный диаметр составляет 1.2мм, то подставляя показатель в формулу, выходит, что S = 3.14 × 1.2 × 1.2 / 4 = 1.13мм².

В случае необнаружения под рукой высокоточного измерительного инструмента, можно воспользоваться простым методом. Необходимо взять обычный карандаш и вокруг него плотно произвести 10-15 круговых оборотов провода. Далее, к намотке прислоняется линейка и измеряется точное расстояние от нулевой отметки к её концу, а также подсчитывается точное количество витков.

Пример: формула – D = L/ N , где: D – отображаемый диаметр жилы, L – длина намотки в миллиметрах, а N – количество витков. После деления данных – результат отображается в миллиметрах.

Расчёт сечения по току

Таблица сечения проводов по току и мощности

Толщина жилы, по которой проходит постоянный или переменный ток, имеет большое значение, ведь от неё зависит плотность прохождения электронов, и недостаток пространства грозит перегреванием, а также повреждением или сплавлением изолирующего материала.

Использовать этот вариант вычисления – не совсем рационально для потребителя, ведь каждый завод производитель берёт за основу показатель плотности тока проводника на своё усмотрение и устанавливает его данные с повышенными показателями безопасности. Они могут колебаться в пределах 120-180%.

Допустимая и рабочая плотность тока:

Проводники электричества могут изготовляться из наиболее востребованных цветных металлов – меди и алюминия.

Они являются самыми лучшими материалами, но имеют свои особенности:

1. Медь. Способность металла может без ущерба для своей молекулярной структуры проводить от 6 до 10А мощности тока с расчёта на 1мм².
2. Алюминий . Этот производственный материал не может похвастаться такими высокими показателями, но также применим в качестве кабельной проводки. Плотность тока составляет 4-5А на 1мм².

Для нормальной работы большинства электроприборов, плотность тока должна составлять 6А. Этот показатель устраняет возможность выхода из строя проводов, и использовать их можно десятилетиями, а перенагрузка относительно граничной отметки приводит к нагреванию и плавлению изоляции.

Схема расчёта:

Для начала расчёта нагрузки на определённую ветвь отводного провода от , желательно тщательно произвести разметку монтирующих электрических точек и подсчитать их количество. Это поможет определиться с сечением.

Розетки не нуждаются в подсоединении к ним проводов свыше возможности подачи тока в 6-7А , если к ним не будут подключаться приборы выше этого параметра. Для этого примера, достаточно проводки с медной проволокой сечением в 2мм².

Пример:

1. В произвольном порядке выбираются несколько предметов , которые могут работать одновременно: фен (1кВт), кофеварка (1.5кВт) и посудомойная машина (2кВт). В общей сложности выходит 4.5кВт.
2. Далее, этот показатель делится на стандартный показатель напряжения в сети (220V). В итоге выходит около 21А.
3. Желательно предусмотреть поправочный коэффициент , который составляет около 17А.
4. Вычисление придельного показателя допустимой способности прохождения тока выглядит так: 21А × 1.4 = 29.4А.

Таким образом, выходит, что площадь сечение «шнура» должна быть не менее 3мм².

Как выбрать кабель:

1. Для приборов , потребляющих незначительное количество электрики, достаточно медного кабеля с сечением в 1мм² и вдвое больше для алюминиевого.
2. Перед покупкой , необходимо произвести подсчёт приборов, которые могут быть включены одновременно. Расчёт мощности поможет избежать излишней нагрузки (сечение должно быть с запасом).
3. Медный кабель отличается большей проводимостью тока , чем алюминиевый.
4. Для квартиры или частного дома – лучше покупать кабеля с 3 или 4 жилами, которые подключатся к фазе, нолю и заземлению.

Минимальное поступление тока или перегрев линий грозит частичным или полным выходом из строя всей системы. Эти нюансы чреваты серьёзными последствиями в виде коротких замыканий с последующим ремонтом или полной заменой разводки.

Следует обращать внимание не только на заводские характеристики, но и на правильный монтаж. Большую проблему в этом процессе может составить неправильная разводка проводов из распределительных коробок. В этом случае, желательно пользоваться заранее подготовленной схемой, в которой обозначены все нюансы соединения.
