Автономное водоснабжение на вашем участке. Способы проведения автономного водоснабжения для частного дома Оборудования для автономной подачи воды

Далеко не все обладатели частных домов и дач имеют все блага коммуникаций, одной из которых является система водоснабжения. В таких случаях каждый обязан знать, о существовании альтернативных решений. Во многом успех зависит от географического расположения обладателя жилища и его ресурсов (денег, сил, энергии, времени). Знание – сила. Поэтому в данной статье найдется необходимая информация.

Система автономного водоснабжения

– это система получения, очистки и доставки чистой воды в помещение. В нашем случае рассматривается частный дом, жители которого по тем или иным причинам не имеют подключения к системе водоснабжения, а может на территории их проживания и вовсе ее нет.

Каждый хозяин дома сталкивается с проблемой, которая заключается в организации водоснабжения. Если нет возможности подключиться к централизованному водоснабжению, то стоит оборудовать автономное водоснабжение.

Каждый, кто жил в деревне или ездил на лето к бабушке, помнит, что такое набор воды в бидон из ближайшего колодца или колонки. Да, такое простое удовольствие как вода, стоила таких непростых усилий. На сегодняшний день, век информационных технологий и активной урбанизации, наверное, дико слышать, что где-то нет воды, но реалии как раз таковы.
Чтобы хоть немного понять суть каждого источника воды, представьте землю в разрезе. Первый, самый близкий к поверхности слой накапливает грунтовую воду. Затем следует песчаный слой, под которым более чистая вода. А ещё намного глубже слой известняка, который хранит самую чистую воду без всяких химикатов, бактерий и являющуюся полезной. Сейчас большинство питьевой воды, продаваемой в пластиковых бутылках, добыто оттуда. Далее речь пойдет о более детальных аспектах автономного водоснабжения.
Для начала нужно определиться с объемом потребляемой воды в сутки. В обычной семье на человека приходится около двухсот литров. В которые входят и хозяйственные, и бытовые нужды.

Источники воды, их преимущества и недостатки

Итак, исходя из водоносных слоев, можно смело выделить три основных источников воды для вашей системы водоснабжения. К ним относятся:

Колодцы;
Скважины;
Артезианские бассейны.

Теперь стоит взглянуть на достоинства и недостатки каждого из них.

Колодец - гидротехническое сооружение для добывания грунтовых вод, обычно представляющее собой вертикальное углубление с укреплёнными стенками и механизм подъёма воды на поверхность.

Колодец – это наиболее простой и дешёвый в реализации элемент. Издревле люди пользуются данной нехитрой установкой. К недостаткам можно отнести не самое высокое качество воды, так как в колодцы попадают талые воды с различного рода мусором. Его стоит сооружать, если имеется вода на глубине 4-15 метров. Колодец способен удовлетворить нужды целого домохозяйства (семьи). Итак, преимущества такие: дешевизна, долговечность, независимость от электроэнергии, так как можно доставать воду вручную, простота сооружения. Важно: в радиусе 50 метров от колодца не должно быть никаких построек.
– это уже более дорогой источник, который представляет из себя небольшое пробуренное отверстие на глубину 10-30 метров, где обычно залегает очень чистая вода. К тому же такие запасы не отличаются долговечностью. Их может хватить до 8-10 лет.
Артезианский бассейн – является наилучшим и в то же время дорогим и сложным вариантом является артезианская вода. Давно всем известно, что эта вода самая чистая и полезная. А сам источник может служить очень много лет, несколько десятков, а то и до полувека. Вся прелесть процесса добычи воды состоит в том, что нужно бурить очень глубокую скважину от 150 метров, однако, после даже не придется использовать насосы, так как вода под давлением вырывается наружу.

Бурение скважины — это один из способов добычи грунтовых вод, залегающих на глубине до 30м.

Необходимое оборудование для автономного водоснабжения

Для сооружения необходимого блага понадобятся:
Электрические или механические насосы (центробежные – если много песка, вихревые – для хорошего напора воды, винтовые – для открытых водоемов);
Предохранители от скачков энергии;
Трубы;
Гидроаккумулятор;
Гидропневмобаки – накопители воды. Идеальным будет объем от 100 литров.
Различные сантехнические приборы;
Кессон – система утепления, устанавливаемая в грунт на глубине, где нет воды.
Фильтр и другие приборы при необходимости трубы, краны, переходники, вентили.

К лучшим колодезным насосам относятся: “Grundfos”, “Wilo SE”, “ESPA”, “Leo group”, “Aquario”.
К лучшим скваженным насосам относятся: “Wilo”, “Aquario”, “Pedrollo”, “Джилекс”, “Водолей”, “Вихрь”, “ESPA”.

Часть необходимого оборудования для организации водоснабжения в частном доме.

Список лучших насосных станций для загородного дома:

Grundfos JPBasic 3PT.
Калибр СВД-160/1,5.
GARDENA 4000/5 Classic.
Quattro Elementi Automatico 1000 Inox.
Джилекс Джамбо 70/50 Ч-24.
GARDENA 3000/4 Classic.
Джилекс Джамбо 50/28 Ч-24.
Sturm! WP9714VI.

Вообще-то делятся на две основные группы: поверхностные и погружные.
Для выбора насоса артезианского источника нужно знать подачу и напор.
Гидроаккумулятор — сглаживает колебания давления воды, сохраняет ресурс насоса и питает систему при кратковременном отключении электричества.
Трубы бывают полипропиленовые (долгий срок службы, гибкость, предотвращение ржавчины и протекания) и металлопластиковые.
Самый распространенный бур – “PDC долото”. А так же: “Разрушитель-2”, “Разрушитель-3”, для более глубоких скважин и разрушения твёрдых пород используют нефтегазовые долота (шарошечные).
Фильтры бывают двух видов: первый для погружения вместе с трубой, второй находится на станции в помещении. Первый очищает от механического мусор, а второй уже фильтрует и выдает наичистейшую воду.
К сантехническим приборам относят: краны, сливные бачки, водяные затворы (сифоны), краники.

Насосы необходимы для обеспечения водоснабжения, для работы отопительных систем, а также для канализации.

Особенности выполнения работ по обустройству автономного водоснабжения

Допустим, мы выбрали колодец. Для начала нужно знать, что копается он лишь в том случае, когда вода залегает на глубине от 5 до 15 метров. Затем лучше бы взять на пробу или, лучше, на анализы воду из колодца соседей. Если все нормально, запасаемся силами и начинаем копать.
Обратите внимание! По мере углубления нужно укреплять стенки колодца деревянными балками (лиственница, дуб, сосна) или бетонными кольцами, а также можно использовать камень, кирпичную кладку или полимерные трубы.
Дальше нужно выбирать между двумя вариантами установки насосов: дома или возле колодца. При первом варианте нужно будет раскопать траншею около полуметра глубиной от дома в сторону колодца и проложить через нее трубу диаметром 32 мм, при этом нужно учесть теплоизоляцию трубы. Для этого учитывается глубина промерзания почвы и трубы укладываются ниже этой глубины. Чтобы не было застоя воды, необходимо укладывать трубы под углом к дому. При втором варианте для насоса необходимо соорудить отдельное помещение и утеплить места входа и выхода труб. В остальном нужно сделать все те же траншеи.
Предположим, мы выбрали вариант со скважиной. Здесь необходимо иметь подручные инструменты, а для более быстрого успеха использовать бур.

Бур - режущий инструмент для проделывания отверстий в твёрдых материалах, часто используется для создания скважин в частном доме.

Скважины делаются “на песок”, это означает, что вода залегает на верхних слоях, именно в тех местах, где пролегает песчаный слой. Глубина обычно составляет 10-30 метров. После того как вы получили отверстие в него нужно вставить трубу необходимого диаметра, на конец которой прикрепляется сетка, которая, в свою очередь, будет отфильтровывать камешки и другие ненужные примеси. А сам конечный отрезок трубы должен состоять из множества маленьких отверстий для более качественного всасывания.
В доме устанавливается , который компенсирует малое количество воды; трубы, которые уже не нужно утеплять и насос. Качество воды из скважины «на песок» неплохое, но периодически скважину следует чистить от заиливания. А воду рекомендуется фильтровать.
Ну и самый крутой вариант. Если вы сумеете его соорудить, то обеспечите водой не только себя, но своё потомство, ведь такой источник способен обеспечить водой целый населенный пункт. Во-первых, для бурения скважин глубиной более 150 метров нужно привлечь более серьезный агрегат, а также специалистов. Во-вторых, любые артезианские бассейны являются собственностью государства и попадают в категорию природных ресурсов страны. Это требует некой бюрократической составляющей и вполне реально можно получить разрешение на использование этого природного блага.

Как правильно организовать работу

Во-первых, нужно определить норму потребления вашей семьи. Во-вторых, понять, какой тип источника лучше подходит для вас. В-третьих, составить четкий план действий: список необходимого оборудования, затраты на транспортировку, затраты на оплату работников и специалистов. В-четвёртых, проверить качество полученной системы водоснабжения. Залогом успеха является использование качественных материалов и грамотная система.
Трубы лучше использовать пластиковые, колодец укреплять бетонными кольцами, использовать качественные насосы, отопительной оборудование подключать через разветвленную сеть, в каждой комнате иметь краник.

Укрепление стен колодца бетонными кольцами позволит увеличить срок эксплуатации колодца, сделать профилактические работы связанные с загрязнением, заиливанием.

В случае ремонтных работ вам не придется оставлять весь дом без воды, прокладывать трубы под углом, бурить вручную, чтобы не оставить лишние углубления, чего не сделаешь при автоматическом бурении. Опущенную трубу лучше прикрепить к какому-нибудь штырю, располагать источник воды подальше от сооружений во избежание разрушения фундамента, место входа трубы в подвальное помещение нужно утеплять, а также располагать чуть выше, чтобы труба нормально функционировала при просадке здания.

Мнение специалистов

Семенов Вячеслав Александрович, инженер: Выбрав любой вариант автономного водоснабжения, человек обеспечит себя водой, а также, при желании, может установить котёл и обогревать помещение. Здесь стоит вопрос уже о внутренней отделке. Необходимо продумать схему труб и реализовать ее. Для этого нужны пластиковые трубы, паяльник, ножницы для резки, гаечный ключ. При необходимости можно соорудить коллектор, который значительно позволит увеличить КПД всей трубопроводной системы.

Терентьев Александр Дмитриевич, мастер участка ЖЭУ: В целом, процесс обустройства автономного водоснабжения не для всех людей будет лёгким. Нужно уметь обращаться с подручными инструментами и обладать физической выносливостью. Вопросы, связанные со схемами и установкой оборудования, лучше задать их специалистам, так как в доме нужно обеспечить правильную циркуляцию воды.

Логинов Сергей Андреевич, слесарь с 20-летним стажем: Несмотря на выбранный способ водоснабжения, его стоит осуществлять только с применением качественных материалов и профессионального оборудования, если такое необходимо. Автономное водоснабжение будет весомым преимуществом в частном доме и существенной привилегией в любое время года.

Выводы

К плюсам автономной системы водоснабжения можно отнести: независимость от центральной городской системы, экономия средств на природных благах, возможность оперативного произведения ремонтных работ, полный контроль всех данных через датчики, регулирование использования для лучшей рациональности.
К минусам можно приписать: трудоемкость процесса, затратность на первых порах, необходимость знаний в схематических тонкостях, недолговечность некоторых источников, недолговечность некоторого оборудования, требуется много времени на подготовку процесса сооружения. Теперь, изучив данный материал, вы узнали, что нужно делать и что необходимо приобрести для автономного водоснабжения, получили полезные советы и рекомендации.

Для комфортного пребывания в загородном доме, необходимо установить автономное водоснабжение, которое будет оптимально подходить вашему земельному участку и дому в целом. Установка водоснабжения достаточно кропотливая работа, требующая немалых финансовых и трудовых затрат. Автономное водоснабжение может быть представлено в трех вариантах, в соответствии которых будет применено различное оборудование:

скважина;
колодец;
дополнительные резервуары с водой.

Рассмотрим первый вариант, при котором необходимо бурение скважины для установления автономного водоснабжения в дом. Для того чтобы обустроить систему водоснабжения из скважины есть различные варианты источников: артезианский и песчаный.

В зависимости от объема потребляемой жидкости можно определиться с выбором скважины. Песчаный вариант будет актуален для участка, на котором потребление воды не превышает 1,5 куб.м/час. Однако этот способ можно рассматривать только для частных домов с небольшой территорией и для людей, которые не пользуются скважиной круглый год.

Этот способ водоснабжения предусматривает бурение до 50 метров вглубь и это не будет гарантией того, что вода, потребляемая из недр земли будет чистой. Она может содержать неприятные примеси и вредные соединения.Срок службы данного вида снабжения водой будет характеризоваться производительностью в 500 литров и сроком службы до 10 лет.

Оптимальным вариантом водоснабжения будет артезианская скважина, которая достигается путем бурения вглубь до 100 метров.

Это, в свою очередь, дает возможность бесперебойного пользования водой круглый год. Данным видом снабжения можно получать до 10 куб.м/час. Срок эксплуатации будет весьма дольше предыдущего варианта.

При необходимости самостоятельного бурения, стоит воспользоваться профессиональным оборудованием, которое должно сопровождаться качественным выполнением работ!

Для того, чтобы установить все правильно и получать круглый год воду необходимо следующее оборудование:

Насос. Ключевой элемент во всей этой системе, поскольку с помощью его отлаженной работы вода будет подниматься на необходимую высоту и поступать в дом. Агрегат необходимо устанавливать с определенным диаметром со значением до 4 и оснащенным защитным механизмом, который будет предостерегать от поломки. “Сухой ход” предусматривает защиту от перегрева насоса в том случае, когда уровень воды в скважине ниже допустимого;
Пластиковый или металлический резервуар. Кессон — емкость, которая устанавливается таким образом, чтобы к нему был свободный доступ, однако стоит предусмотреть защиту от попадания пыли и грязи от внешних источников. Необходимость его установки обусловлена тем, что он будет подключаться к насосу и проводить накаченную воду в дом, а также в качестве дополнительного контроля над работой насоса;
Металлопластиковые трубы диаметром до 32 мм, которые изготовлены из пластичного и легкогнущегося материала. Полимерный материал будет предотвращать появление коррозии и грибков.

Все трубы прокладываются таким образом, чтобы снизить риск замерзания трубы. Глубина, которая предусматривается при установке не должна быть менее 50 см, а в северных регионах 70 см и боле!

Стоит понимать, что данная система будет работать отлажено и бесперебойно с применением фильтров и водоочистительных септиков.

Водообеспечение из скважины может быть произведено посредством различных способов и с применением дополнительных материалов:

Насосная станция. Суть данного способа в том, что на определенную глубинку устанавливается автоматизированный насос, который будет отлажено наполнять гидропневматический бак водой. Бак оснащен дополнительным реле, регулирующим давление воды в бак и датчиком, который срабатывает, когда вода расходуется из него. После чего насосная станция начинает заново качать воду из скважины. Бак с помощью труб подключен напрямую к оборудованию внутри дома для пользования водой;
Глубинный насос. Применение такого вида водоснабжение заключается в том, что на втором этаже или в специально отведенном месте на чердаке устанавливается резервуар, в который поступает вода из скважины с помощью работающей насосной станции. Бак выполнен из нержавеющей стали или пластика, с вместительностью до 1500 литров может обеспечивать водой в те моменты, когда нет поступления или хорошего напора. Вода просто будет течь медленно из крана, за счет того, что резервуар установлен на высшей точки дома.

Подводя итог по данному виду снабжения, стоит отметить, какие еще необходимые материалы будут применяться:

клапаны;
манометры;
фильтры;

При непосредственном выборе насосной станции, важно сделать акцент на глубине скважины и необходимом потреблении воды. Процедура установки в том, что на глубину скважины опускается насос с электрическим кабелем и трубой с помощью оцинкованного кабеля и лебедки, заранее установленной на стенках кессона. Для определенного давления устанавливается обратный клапан, с помощью которого будет выполнена регулировка давления внутри резервуара. После проведенных работ стоит подключить к электрощитку и проверить как работает система.

Следующий доступный вариант водоснабжения — колодец. Этот вид требует больших физических затрат и совершенно не больших финансовых. На сегодняшний день строительная индустрия может предложить такие варианты колодезного снабжения:

Деревянные колодцы . В данном случае может использоваться дуб или сосна, диаметр бревен при этом до 18 см. Она должна быть устойчивой к влаге и устанавливаться до 15 метров вглубь;
Применение мелкоштучных материалов в сооружении колодца . Данный вид водоснабжения возможен при углублении до 3 метров и в отделке используется камень, красный кирпич, бетонные блоки. Очень трудоемкий процесс и физически сложный;
Колодцы с использованием железо-бетонных колец . Весьма распространенный способ водоснабжения, который предусматривает установку вглубь до 20 метров колодезного пространства указанного материала. Характеризуется длительным сроком пользования и надежностью в использовании.

При организации колодца необходимо очень большое количество физических сил, поскольку выполняется самостоятельная работа по выкапыванию пространства для организации колодца на требуемую глубину.

В системе автономного водопровода есть еще один альтернативный вариант. Съемные резервуары, которые наполняются водой из водовоза. Таким приспособлением достаточно легко пользоваться, а его установка не занимает много времени.

Инструкция по установке:

Выполняется приямка, сконструированная из бетона или кирпича. Расстояние до стенки резервуара не менее 20 см. Дно данного приямка следует заполнить песком и выровнять, а по центру следует сделать маленькое отверстие для дополнительного насоса, который будет выталкивать воду на поверхность из резервуара. Этот насос подключается к резервуару с помощью муфт и кранов;
После проделанного этапа следует накрыть резервуар с насосом бетонным перекрытием, оставив при этом маленький люк;
К верхней части резервуара стоит подключить трубу, которую можно будет подвести к дому и дополнительное отверстие для наполнения бака с помощью водовоза. Вся конструкция будет защищена от попадания пыли и грязи бетонным люком. При желании можно установить вспомогательные фильтры или вовнутрь резервуара установить септик, который будет очищать бак от микробов и болезнетворных бактерий.

Данный прибор сможет использоваться до 50 лет и иметь высокую устойчивость к температурным перепадам (-40 +70 градусов Цельсия). Весьма экономный способ автономного водоснабжения, который не требует больших физических или финансовых затрат.

Подводя итог, хотелось бы отметить, что не смотря на выбранный способ водоснабжения, его стоит осуществлять только с применением качественных материалов и профессионального оборудования, если такое необходимо. Автономное водоснабжение будет весомым преимуществом в частном доме и существенной привилегией в любое время года.

Среди всех коммуникаций частного дома водопровод бесспорно является самой необходимой. Это утверждение не требуется доказывать тому, кто удостоился возможности поносить воду в ведрах из ближайшего колодца, особенно зимой. Повезло тем, у кого есть возможность подключить свой дом к системе централизованного водоснабжения. Эта же статья предназначена для тех, кому такая перспектива в ближайшие годы не светит. Мы предлагаем для ознакомления статью, в которой подробно рассказывается о том, как соорудить автономное водоснабжение частного дома: советы по устройству своими руками такого водопровода, надеемся, здорово помогут вам.

Основные составные части системы автономного водоснабжения частного дома

На сегодняшний день сложилась достаточно богатая традиция сооружения автономных систем подачи воды в частные строения. Все они могут в значительной степени отличаться, но их основные структурные элементы остаются неизменными:

Автономный источник водопотребления (колодец или скважина — ).
Электрическое или механическое устройство для поднятия и подачи воды в систему. Это может быть обычный насос либо насосная станция.
Гидроаккумулятор – устройство для накопления воды и создания давления в системе.
Система наружных и внутренних водопроводных труб.
Необходимая запорная арматура и сантехнические приборы.

Для организации горячего водоснабжения в систему может быть интегрирован водогрейный котел любого принципа действия. Удобнее всего использовать для этих целей двухконтурные газовые котлы, которые кроме нагрева воды выполняют функцию энергетической установки для обеспечения дома теплом. Если газа на участке нет, то вполне разумным будет использование накопительного электрического котла.

Какие существуют виды автономного водоснабжения частного дома

При планировании устройства независимого водоснабжения для загородного дома в первую очередь нужно составить его подробный проект. В нем должны быть учтены все детали будущего водопровода, как внутреннего, так и наружного. Кроме того, он должен включать в себя указание точного места, где будет находиться водозабор, его тип, глубину и расстояние от дома. Важным параметром является напор воды и ее количество. В конце концов, немаловажное значение имеет стоимость всех комплектующих и производства самих работ. Поэтому немаловажное значение имеет то, какой тип водоснабжения был выбран. Их существует несколько:

Обычный колодец.
Неглубокая скважина «на песок».
Артезианская скважина.

Все эти объекты имеют настолько различное устройство, что стоит рассказать о каждом более подробно.

Колодцы и их особенности

Это, пожалуй, самое древнее изобретение человечества для получения питьевой воды из водоносных слоев в глубине земли. Конструкция колодцев дошла до наших дней из глубины веков практически в неизменном виде. Как правило, это яма, глубиной несколько метров с укрепленными стенками и ручным устройством подъема воды. Стенки укрепляют деревянным срубом или бетонными кольцами.

Копать колодец на своем участке стоит только в том случае, если глубина залегания воды не превышает 5 – 15 м. Кроме того ее запас должен удовлетворять потребности семьи и хозяйства. Для 4 человек требуется не менее 200 л/сут. Если эти нормативы выдерживаются, и вы готовы к тяжелому физическому труду, то можете начинать копать. Делается это вручную с использованием лебедки для поднятия емкости с грунтом. В процессе копки сруб или кольца из бетона постепенно опускаются на дно ямы. Копают до тех пор, пока вода не будет достаточно быстро наполнять колодец на требуемую высоту.

Для целей автономного водоснабжения частного дома через водопроводную сеть устройства ручного подъема воды не годятся, поэтому нужно определиться с насосом. Существует два варианта установки насоса: непосредственно возле самого колодца и в подвале дома. Не важно какой вариант был выбран. В любом случае от дома к колодцу следует прокопать траншею глубиной от 50 до 70 см. Чтобы защитить будущую трубу от промерзания, на дне траншеи устраивают песчаную подушку.

Оптимальным будет использование 32-миллиметровой трубы, но ее диаметр может быть и увеличен, если расстояние до колодца больше 7 м. Кроме того, эта труба должна иметь уклон в сторону колодца не менее 2 – 3 см на каждый погонный метр. Труба вводится в дом через дыру в фундаменте и подключается к насосу. В этом случае противоположный ее конец должен опускаться в толщу воды в колодце. Если же насос устанавливается возле колодца, то для насоса сооружается утепленное помещение. Трубу в траншее следует утеплить, особенно в месте прохождения через фундамент. Лучшим вариантом будет обмотать ее греющим кабелем, что полностью исключит промерзание.

Заведенная в дом труба подключается к внутренней системе водопровода, которая распределяет поток воды уже по конечным точкам.

Перед тем, как остановиться на такой системе, стоит все хорошенько обдумать, так как в колодец вполне могут попасть грунтовые воды, которые не отличаются чистотой и безопасностью. В любом случае перед копкой колодца стоит узнать мнение соседей, у которых он уже есть, взять у них на анализ воду. Преимущество колодца состоит в том, что его можно выкопать самостоятельно, да и при отключении электроэнергии вы не останетесь без воды, так как ее можно зачерпнуть обычным традиционным способом – ведром на цепи или веревке.

Устройство скважины «на песок»

Люди уже достаточно давно научились бурить скважины. Они оказались отличной альтернативой колодцам для загородного дома. Многие хозяева, даже при наличии центрального водопровода устраивают скважину, чтобы иметь чистейшую питьевую воду. Ведь она по своим вкусовым качествам не идет ни в какое сравнение с водопроводной. Сегодня известно два вида скважин, один из которых называется «на песок».

Такое название не случайно, ведь глубина такой скважины такова, что задевает только верхний слой песчаных пород. Глубже уже идут суглинки, фильтрующие грунтовые воды. Мощность этого суглинистого слоя может достигать 50 м. Водоносный слой в песке находится на глубине от 5 до 15 м, поэтому пробурить скважину на такую глубину можно даже самостоятельно, используя простейший ручной инструмент. Машинное бурение будет стоить денег, но оно производится гораздо быстрее. Главным и единственным недостатком такой простой системы является короткий срок эксплуатации, не более 8 лет. После бурения в скважину устанавливают обсадную трубу необходимого диаметра, низ которой следует снабдить множеством отверстий для поступления воды из водоносных слоев и сеточкой для предотвращения попадания гальки и мелких камней. На такую скважину устанавливается насосное оборудование поверхностного типа или лучше глубинный насос.

Заметим, что в последнее время появилось множество фирм, которые имеют бурильное оборудование, способное проколоть тонкую скважину прямо в подвале или даже подполье частного дома. Для таких скважин оптимальным решением будет приобретение насосной станции, которую там же в подвале и устанавливают сами специалисты, которые бурят скважину. Вам останется только сделать внутридомовую разводку и подключить ее к насосной станции. Такая система выгодна тем, что стоит дешевле и не требует никаких работ по утеплению трубы. Меньше потребуется и труб для ее сооружения. Недостатком является то, что в такой скважине не так уж и много воды находится одномоментно, но это компенсируется за счет гидроаккумулятора.

Что такое артезианская скважина

Это очень глубокая (до 135 м) скважина, проникающая в глубь известняковых пород. В этом горизонте имеются неограниченные запасы воды, а ее качество самое наилучшее. Она идеальна по всем санитарным показателям, как химическим, так и бактериологическим. Преимущество такой скважины в том, что для подъема воды на поверхность не нужен насос. На такой глубине вода находится под очень высоким давлением со стороны окружающих горных пород, что с силой выталкивается наружу, образуя даже фонтаны.

Важным достоинством артезианской скважины является ее долговечность (50 лет и более). Однако пробурить скважину такой глубины своими силами нельзя, требуется помощь специалистов и тяжелой буровой техники. Кроме того, все артезианские скважины требуют обязательной регистрации, так как залежи воды на данной глубине являются полезным ископаемым и подпадают по действие законодательства о недрах, которые являются стратегическим запасом государства. Подача воды в дом осуществляется непосредственно под давлением недр или насосной станции.

Этапы выполнения работ по подаче воды из скважины

Какую бы скважину вы не использовали для организации водоснабжения своего загородного дома, для нее потребуется определенное оборудование, которое следует устанавливать в следующем порядке:

Нужно приобрести глубинный насос достаточной мощности, которая позволит не только поднять воду с глубины скважины, но и создать достаточное давление в системе, позволяющее исправно работать всем сантехническим приборам. Характеристики насосов имеются в технической документации к ним. Глубинный насос опускается непосредственно в скважину и крепится стальным тросом в подвешенном состоянии. Он не должен касаться дна скважины, но в тоже время должен находиться далеко от водной поверхности. Кабель, подводящий к насосу электроэнергию, должен быть водостойким.
Затем устанавливают блок автоматики, позволяющий управлять всей работой насоса. Эта автоматика оборудована защитными устройствами, предохраняющими дорогой агрегат от скачков напряжения, перегрева или «сухого хода». Внимание! Этот этап не стоит игнорировать, так как в условиях постоянно скачущего напряжения поломка насоса – дело времени.
Такие системы желательно снабжать вместительным гидропневмобаком, который не только накапливает воду и снижает количество включений и выключений насоса, но исключает риск гидроударов, которые могут привести к выходу из строя оборудования. Оптимальным вариантом для загородного дома является гидроаккумулятор на 100 л.
Еще одним важным сооружением, защищающим систему от замерзания, является кессон. Его следует установить на такой глубине, чтобы промерзание грунта там отсутствовало. Вся разводка в дом идет уже от него. Это сооружение необходимо тщательно утеплить теплоизоляционным материалом, желательно пенопластом, так как он на намокает.

О внешней системе водоснабжения сказано достаточно много, поэтому перейдем к рассмотрению устройства внутренней разводки.

Как своими руками сконструировать внутреннюю систему водоснабжения в частном доме

Изготовить внутреннюю разводку в доме своими руками намного проще, чем копать колодец или бурить скважину. Для этого необходимо запастись необходимым количеством пластиковых труб 1/2Ø и 3/4Ø, запорной арматурой и разного рода фасонными частями для трубопровода. При необходимости можно соорудить коллектор, который значительно позволит увеличить КПД всей трубопроводной системы. Чтобы своими руками сконструировать внутри дома водопровод нужно не так уж и много инструментов. Для полипропиленовых труб понадобится паяльник и ножницы для резки этих труб. Металлопластиковые трубы вообще требуют только набора гаечных ключей и этих же ножниц. Чтобы знать сколько и каких фитингов вам нужно, требуется, как и говорилось в начале, сделать подробный проект трубопровода.

Если вы не обладаете навыками работы с паяльником и вообще сборки трубопроводов, то стоит подумать о том, не лучше ли доверить эту работу специалистам. Если же вы все же решили справиться своими силами, то вначале потренируйтесь на обрезках труб, чтобы не испортить всю систему и придерживайтесь рекомендаций специалистов.

Таким образом, сооружение автономной системы водоснабжения для загородного дома «с нуля» является делом достаточно трудоемким и ресурсоемким, но посильным для тех, кто не боится физического труда и умеет обращаться с ручным инструментом.

Автономное водоснабжение - система инженерных коммуникаций и специального оборудования для снабжения частного дома питьевой и технической водой там, где нет возможности подключиться к стационарной сети центрального водоснабжения. Такая система, рассчитанная на подачу питьевой воды в дом, включает:

колодец или скважину;
погружной насос большой мощности и производительности;
гидроаккумулятор для управления работой насоса и поддержания стабильного давления в системе;
водопроводные магистрали с коллекторами и разводкой;
фильтры водоподготовки (для системы технического водоснабжения не требуются);
водонагревательный узел для организации горячего водоснабжения.

Источником чистой воды без примесей глины, извести, оксида железа и меди служит скважина глубиной до 50 метров и более (в зависимости от залегания водоносных слоев), которая обеспечивает естественную очистку воды (слои суглинка и гальки) или очистку сменными фильтрами. Скважина может быть утеплена для всесезонного использования, функционирует без техобслуживания до 7-ми лет и обеспечивает постоянный запас воды до 500 литров.

Принцип действия автономной системы водоснабжения:

насос закачивает воду в емкость гидроаккумулятора до установленного значения на реле давления;
закачка воды прекращается;
по мере расходования воды, давление падает, насос включается и пополняет запас воды в баке.

Насос можно включать вручную (бюджетная система), либо установить систему контроля давления воды в баке (реле), которая будет контролировать процесс в автоматическом режиме. Выгодно спроектировать, смонтировать и запустить автономное водоснабжение в вашем частном доме, коттедже или на даче в Москве и Подмосковье готовы специалисты компании Vodavod.

Наши цены

Подробнее о стоимости прописано в прайс-листе:

Что вы получаете за данную стоимость

Готовую систему "под ключ":

Горячее и холодное водоснабжение;
Водонагреватель на 80 литров;
Гидроаккумулятор на 100 литров;
Греющий кабель;
Возможность "законсервировать" всю систему;
Материалы лучших производителей, проверенные временем (Италия, Сербия, Дания, Испания, Турция);
Так же в стоимость включены расходные материалы и доставка.

Общая стоимость под ключ: 89 880 руб.

Стоимость работ

№	Наименование	Ед. изм.	Количество	Итоговая цена, руб.
1	Монтаж насосного оборудования	шт.	1	12 000
2	Земляные работы (траншея глубиной 1.5-1.6 м)	м.	5	7 000
3	Монтаж крана сливного в колодце	шт.	1	1 000
4	Изготовление отверстия для трубы 32	шт.	2	1 000
5	Монтаж кабеля в гофре	м.	5	500
6	Монтаж магистрали водоснабжения	м.	5	500
7	Монтаж кабеля обогревающего	шт.	1	1 000
8	Монтаж фильтра грубой очистки	шт.	1	500
9	Монтаж подводки к точке водоснабжения (за один прибор)	шт.	1	2 000
10	Монтаж водонагревателя и подводок нему	шт.	1	2 800

Итого стоимость работ: 28 300 руб.

Стоимость материалов

№	Наименование	Ед. изм.	Количество	Итоговая цена, руб.
1	Насос колодезный Grunfos SBA 3-35A	шт.	1	21 000
2	Трос нержавеющий D3 мм, 630 кг	м.	10	500
3	Зажим для троса 3мм, (DIN741)	шт.	4	240
4	Кабель подводный для питьевой воды 3х1,5 мм 2	м.	15	1000
5	Гидропломба	шт.	1	500
6	Гофра	м.	15	500
7	CYKLON Труба напорн. ПЭ100 DN32х2,4 PN12,5 SDR 13,6	м.	10	1 000
8	Kalde d=20х4,4 (PN 20) Труба полипропиленовая армированная (стекловолокно)	м.	10	650
9	Гибкая подводка 1"	шт.	1	1 000
10	Itap IDEAL 091 1" Кран шаровой муфта/резьба полнопроходной (рычаг)	шт.	2	2 200
11	Кабель обогревающий внутр. с сальником 4м(Испания)	шт.	1	4 800
12	Энергофлекс Теплоизоляция СУПЕР 35/9мм (2м)	м.	4	200
13	Itap IDEAL 091 3/4" Кран шаровой муфта/резьба полнопроходной (рычаг)	шт.	2	900
14	AquaFilter AQM Корпус 10" вход 3/4" FHPR1-B фильтр в сборе (картридж, ключ, кронштейн)	шт.	1	1 500
15	Gorenje TG 80 NB6 водонагреватель накопительный вертикальный, навесной. Кожух металл	шт.	1	9 600
16	Гидроаккумулятор Модель 100 л для водоснабжения вертикальный (цвет синий)	шт.	1	6 000
17	Манометр аксиальный 50мм, 0-6 бар	шт.	1	600
18	Itap 110 1" Пятиходовой распределитель для насосов и емкостей	шт.	1	700
19	Watts PA 5 MI Реле давления 1-5 бар	шт.	1	1 200
20	Розетка вл.защ.	шт.	1	400
21	Вилка вл.защ.	шт.	1	200
22	Расходные материалы	шт.	1	2 000
23	Набор полипропиленовых фитингов	шт.	1	1 890
24	Доставка материалов*	шт.	1	3 000

Итого стоимость материалов: 61 580 руб.

Особенности систем автономного водоснабжения

Автономное водоснабжение частного дома мы проектируем с учетом условий эксплуатации системы и предлагаем два варианта монтажа – для летнего (сезонного) и круглогодичного использования.

Сезонная (летняя или временная) система водоснабжения предполагает:

наземную прокладку водоносных коммуникаций или укладку труб в неглубокие траншеи;
последовательное подключение системы;
консервацию на зиму без принудительного слива;
установку гидроаккумуляторных баков без утепления.

Насосы устанавливаются при необходимости, не оборудуется кессон, не проводится подвальное бурение. Такая система экономична и требует минимальных затрат, но функциональна только в частных домах, коттеджах и дачах, если владельцы проживают в них только в теплое время года. При наступлении холодов, вода сливается из системы, коммуникации разбираются и хранятся в защищенном месте.

Всесезонная (зимняя) система водоснабжения требует:

проведения земляных работ и глубокой укладки трубных коммуникаций (ниже уровня промерзания грунта);
установки гидроаккумулятора внутри дома, утепления подключений и самого бака (возможен монтаж изоляционных коробов или системы обогрева);
монтажа нескольких каскадных насосов для поддержания максимального давления в системе;
установки внутренней разводки и коллекторных гребенок;
обязательного монтажа элементов консервации (слив воды из системы через электромагнитные сливные краны).

Монтаж системы

Монтажные работы при возведении системы автономного водоснабжения наши специалисты выполняют «под ключ». Полный комплекс работ включает:

бурение скважины роторными или шнековыми бурами с укреплением, отсыпкой и обустройством;
установку поверхностной насосной станции в короб над скважиной или кессона в специально отрытую и забетонированную траншею глубиной до 2-ух метров;
рытье траншей (глубина до 1.5 метра) и установку трубных коммуникаций;
оборудование поверхностного грунтового строя (защита от холода);
установку фильтров водоподготовки (очистка от механических, марганцевых, железистых примесей).

Работы выполняются последовательно и в строгом соответствии со строительными стандартами. Цена на автономное водоснабжение в Москве зависит от глубины и сложности бурения скважины, необходимости использовать тяжелое буровое и землеройное оборудование, типа системы водоснабжения (летняя/зимняя), необходимости установки кессона, стоимости обсадного и насосного оборудования.

Автономное водоснабжение частного дома от VodaVod

Предоплата всего
10% от стоимости
материалов
Собственный
автопарк
Минимальные
сроки
Бесплатный выезд
инженера
Демократичные
цены
Материалы лучших
производителей

Компания Vodavod.msk работает на столичном рынке проектирования, строительства и технического обслуживания инженерных систем водоснабжения и водоотведения с 2013-го года и выполняет профессиональный монтаж автономного водоснабжения в частном доме «под ключ».

Мы предлагаем заказчикам:

услуги сертифицированных инженеров и монтажных специалистов с 10-летним опытом;
собственный автопарк специализированных строительных машин;
бесплатный выезд инженера на объект для проведения замеров и консультаций;
современные технологии и проверенные практикой готовые технические решения любой сложности;
подбор, приобретение и использование самого качественного оборудования и лучших конструктивных материалов;
выполнение полного комплекса монтажа своими силами;
минимальные сроки выполнения работ (1-3 дня) и соблюдение утвержденной сметы расходов;
предоплату всего 10% от стоимости материалов и полный расчет только после успешного запуска системы автономного водоснабжения;
2-летнюю гарантию на эксплуатацию готовой инженерной системы и паспорт на скважину.

В этой статье нам с уважаемым читателем предстоит выяснить, как может быть реализовано автономное водоснабжение загородного дома. Мы ознакомимся со схемами водоснабжения, применяющимися для разных источников воды, и с необходимым для их реализации оборудованием и материалами. Приступим.

Источники воды

Подача воды в дом может быть организована:

Из колодца . Очевидное достоинство этого решения - дешевизна и возможность реализовать проект своими руками от начала до конца (см. ). Столь же очевидный недостаток - в том, что вода питьевого качества встречается в верхних водоносных слоях достаточно редко;

Из скважины . Нижние водоносные горизонты, как правило, дают воду с минимальным количеством загрязнений. Увы, - дорогостоящее мероприятие (проходка погонного метра ее ствола стоит от 2 до 4 тысяч рублей в зависимости от типа грунта);

Из емкости. Бак может наполняться привозной водой или дачным водопроводом с подачей воды по графику. Последняя схема типична для многих садовых кооперативов в теплых областях страны.

Схемы и оборудование для ХВС

Как будет выглядеть автономное водоснабжение дома в каждом из описанных случаев?

Колодец

Условия: глубина зеркала воды не превышает 8 метров.

Оборудование:

Изображение	Описание
	. Так называется комплект из установленных на одной станине центробежного поверхностного насоса, реле его питания с датчиком давления и гидроаккумулятора. Насос включается при падении давления в мембранном бачке ниже критической отметки (обычно 1,5 кгс/см2), и выключается после достижения им верхнего заданного значения (3 - 6 кгс/см2). При незначительном расходе воды насос простаивает, а избыточное давление обеспечивается сжатым воздухом в гидроаккумуляторе. Станция подбирается по напору (он должен превышать высоту верхней точки водоразбора над насосом как минимум на 15 метров) и по производительности (она должна быть как минимум равна пиковому расходу воды через все одновременно используемые приборы).
	Всасывающий патрубок - жесткая труба, через которую насос забирает воду из колодца.
	Обратный клапан, исключающий сброс воды из мембранного бака через всасывающий патрубок при выключенном насосе.
	Ввод водоснабжения, соединяющий насосную станцию с внутренним водопроводом.
	Механический фильтр, очищающий воду от взвесей. Современная сантехника (в первую очередь керамические кранбуксы и картриджи однорычажных смесителей) очень не любит песка и прочего мусора в водопроводе: попавшая между перекрывающими воду пластинами песчинка способна вывести их из строя.

Обратите внимание: максимальная глубина всасывания (те самые 8 метров) никак не связана с мощностью и производительностью насоса и является одинаковой для всех присутствующих на рынке моделей. Ограничение накладывается… атмосферным давлением: именно оно вытесняет воду во всасывающий патрубок при создании в нем разрежения. В идеальных условиях (при абсолютном вакууме в патрубке) высота водяного столба не может превысить 10 метров.

Схема: насосная станция устанавливается в утепленном домике над колодцем или в теплом помещении дома (при небольшом расстоянии до колодца). Обратный клапан монтируется на конце всасывающего патрубка, фильтр грубой очистки - на вводе водоснабжения.

Обратите внимание: при большом количестве взвесей в воде фильтр может быть установлен на всасывающем патрубке, перед обратным клапаном. Однако в этом случае патрубок придется периодически поднимать для прочистки фильтра.

Скважина

Как реализовать автономное водоснабжение в доме, если в роли источника воды выступает скважина (см. ) или колодец глубиной больше 8 метров?

Оборудование:

Изображение	Описание
	. Создаваемый им напор должен как минимум на 15 метров превышать разницу в высоте между точкой забора воды и верхней точкой водоразбора. При значительной длине ввода водоснабжения в расчетах используется дополнительный коэффициент 1,2, необходимый для компенсации гидравлического сопротивления трубы.
	Обратный клапан, исключающий потерю поднятой насосом воды.
	Реле питания с датчиком давления. Оно включает и выключает насос при достижении нижнего и верхнего пороговых значений давления в водопроводе.
	Гидроаккумулятор. Он исполняет роль буфера, исключая скачки давления при работе насоса.
	Фильтр механической очистки. Он опять-таки защищает водопровод от взвесей и мусора.

Схема: насос с установленным на выходной патрубок обратным клапаном погружается в скважину. Ввод водоснабжения прокладывается ниже уровня промерзания грунта. Гидроаккумулятор и реле давления монтируются на вводе или в любой другой точке водопровода.

Емкость

Как организовать автономное водоснабжение для дачи или дома из накопительного бака?

Самотечный водопровод

Оборудование:

Изображение	Описание
	Накопительный бак. В этой роли обычно используются пластиковые (полиэтиленовые или полипропиленовые) емкости для питьевой воды. Они, как правило, оснащаются заливным люком и одним или двумя патрубками для подключения к водопроводу.

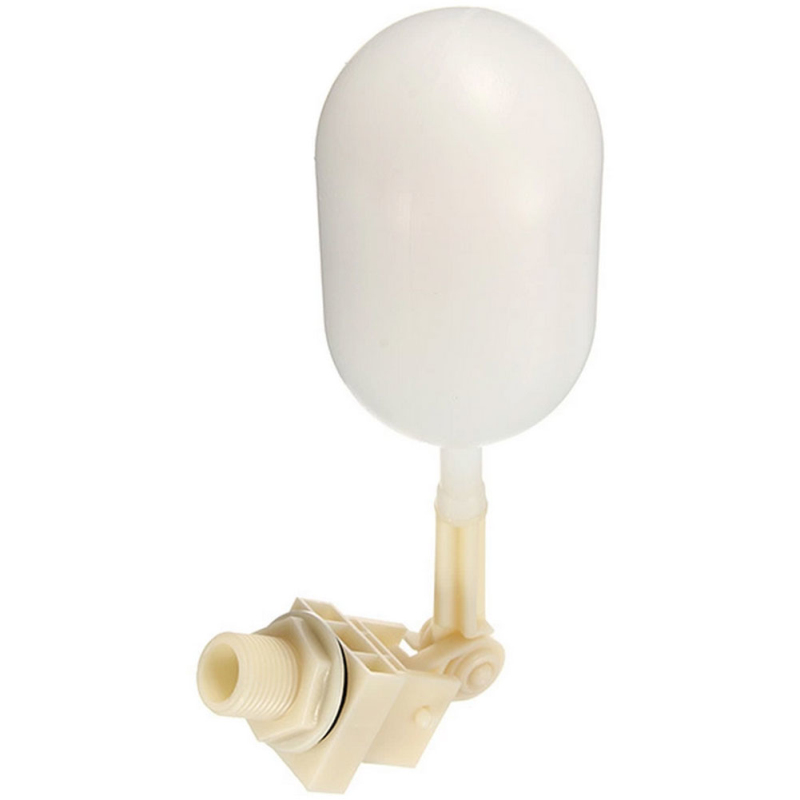

	Поплавковый заливной клапан. Он нужен в том случае, если емкость заполняется из летнего водопровода с периодической подачей воды. Клапан позволяет автоматизировать наполнение бака.
	Отсекающий кран (как правило, шаровый). Он позволяет осушить водопровод для ремонта сантехники без сброса накопительной емкости.
	Обратный клапан. Он нужен в том случае, если емкость используется в качестве резервного источника воды, и исключает ее наполнение через сливной патрубок.

Схема: емкость устанавливается на чердаке дома, или под потолком жилого этажа. Она наполняется при подаче воды в летний водопровод или (если используется привозная вода) с помощью насоса. Вода подается в водопровод самотеком через сливной патрубок в нижней части бака.

Обратите внимание: схема с буферной емкостью и самотечным водопроводом может использоваться и при наличии собственного источника воды - скважины или колодца. Ее главное достоинство - полная энергонезависимость (разумеется, после наполнения бака): даже при длительном отключении электроэнергии владельцу дома не придется обходиться без воды.

Самотечное автономное водоснабжение на даче более чем уместно, а вот в частном доме такая схема несколько неудобна:

Напор воды ограничен высотой установки бака;

Справка: бытовая техника (стиральные машины, водонагреватели, посудомоечные машины) работают при давлении в водопроводе не менее 0,3 кгс/см2. Оно соответствует напору, создаваемому водяным столбом высотой в 3 метра.

Бак может устанавливаться только в теплом помещении. На холодном чердаке вода замерзнет в первые же ночные заморозки;
Запас воды в емкости ограничен прочностью балок перекрытия.

Любопытно: самотечная подача воды в водопровод много лет использовалась для обеспечения водоснабжения многоквартирных домов и даже целых населенных пунктов. Буферные резервуары в водонапорных башнях наполнялись водой из любого местного источника - скважины или водозабора из открытого водоема. Сейчас эта система водоснабжения практически вытеснена насосными станциями.

Подача воды насосом

Всех описанных выше недостатков лишено автономное водоснабжение в частном доме с подачей воды из накопительного бака насосной станцией. Для реализации этой схемы нужны сама насосная станция, поплавковый клапан, емкость для воды (ее объем ограничен лишь размерами выделенного под резерв воды помещения в подвале или цокольном этаже) и пара обратных клапанов.

Схема: емкость наполняется через поплавковый клапан или (если вода привозная) через заливной люк. Вход насосной станции подключается к сливному патрубку емкости. Обратные клапаны ставятся на выходном патрубке насоса (клапан не позволяет емкости наполняться через слив), и между врезками емкости и насоса в водопровод.

Капитан Очевидность подсказывает: и эта схема может использоваться в качестве резервного источника воды в доме с ее централизованной подачей.

Как работает:

При нормальном давлении в магистральном водопроводе срабатывает обратный клапан на выходном патрубке насоса. Второй клапан открыт. Вода поступает во внутренний водопровод и наполняет бак через поплавковый клапан;
После наполнения бака поплавковый клапан перекрывает воду, но она продолжает поступать в водопровод;
При падении давления ниже порога срабатывания реле давления насосной станции включается насос. Обратный клапан на его выходе открывается. Второй клапан перекрывается и исключает слив воды в магистраль водоснабжения. До стабилизации давления на входе, дом питается водой из емкости.

Схемы и оборудование для ГВС

Какое оборудование нужно для того, чтобы обеспечить дом горячей водой? Вот описание наиболее популярных решений.

Электрический бойлер

Устройство: теплоизолированный бак с ТЭНом и терморегулятором.

Преимущества:

Небольшая нагрузка на проводку (мощность ТЭНов лежит в диапазоне 1- 3 киловатта);
Стабильная температура воды;
Возможность точной регулировки температуры.

Недостатки:

Высокая стоимость киловатт-часа тепла;

Капитан Очевидность подсказывает: у всех электронагревательных приборов КПД равен 100% (за вычетом потерь тепла через корпус). Чтобы получить киловатт-час тепла, нужно потратить ровно столько же электроэнергии.

Потери тепла через теплоизоляцию бака: бойлер периодически включает ТЭНы для подогрева воды даже в отсутствие ее расхода;
Энергозависимость. Если у вас выключили свет, горячая вода быстро закончится.

Подключение: вход бойлера подпитывается от водопровода ХВС, выход подключается к разводке ГВС. На входе устанавливается группа безопасности, состоящая из обратного и предохранительного клапанов. Обратный клапан исключает слив нагретой воды при отключениях ХВС, а предохранительный предотвращает опасный рост давления в баке и водопроводе вследствие теплового расширения воды.

Бойлер косвенного нагрева

Устройство: теплоизолированный бак с теплообменником и патрубками для подключения к системам ХВС, ГВС и отопления.

Преимущества: подключается к отопительному котлу любого типа. Позволяет реализовать энергонезависимое (без использования электроэнергии) приготовление горячей воды. Стоимость киловатт-часа тепла определяется только типом используемого топлива.

Подключение:

Косвенник небольшого объема подключается к водопроводу так же, как электрический бойлер;
При объеме свыше 150 литров предохранительный клапан заменяется на расширительный бак. Он тоже решает проблему теплового расширения воды, но другим способом: не сбрасывает воду в дренаж, а вмещает ее избыток за счет сжатия воздуха;

К системе отопления бойлер подключается параллельно отопительному контуру. В теплое время года батареи отключаются, и теплоноситель циркулирует между теплообменниками бойлера и котла.

Газовая колонка, двухконтурный котел

Устройство: газовая колонка - проточный водонагреватель, использующий теплоту сгорания газа. Регулировка его подачи осуществляется термостатом - механическим или электрическим.

Двухконтурный котел совмещает работу на отопление с приготовлением горячей воды в дополнительном теплообменнике (отдельном или коаксиальном).

Преимущества:

Использование самого дешевого источника тепла – магистрального газа;
Компактность водонагревателя;
У моделей с пьезорозжигом и механическим термостатом - энергонезависимость.

Недостаток: низкая точность регулировки температуры у устройств с механическим терморегулятором. Попытка принять теплый душ становится непрерывным сражением с кранами смесителя.

Подключение: в разрыв между водопроводами горячей и холодной воды. Из дополнительной арматуры могут устанавливаться только краны, отсекающие колонку или котел, и механический фильтр на входном патрубке.

Впрочем: если фильтр есть на вводе водоснабжения, воде подпитки не требуется дополнительная очистка.

Выбор труб

Какие трубы можно использовать для разводки воды от автономного источника по дому?

Согласно СП 30.13330.2012, трубы для внутреннего водопровода должны:

Служить не меньше 50 лет при температуре +20°С;
Служить не меньше 25 лет на горячей воде с температурой +75°С;
Иметь неизменное гидравлическое сопротивление весь срок свой службы.

Эта инструкция сразу исключает из списка претендентов привычные нам по домам советской постройки стальные трубы: согласно ВСН 58-88, они подлежат замене через 10-15 лет.

Кроме того: обрастание внутренней поверхности стенок труб отложениями и ржавчиной уменьшает просвет водопровода и существенно увеличивает его гидравлическое сопротивление.

Что в сухом остатке?

Медь

Способы монтажа:

На паяных раструбных соединениях. После обработки флюсом и прогрева соединяемых деталей горелкой припой заполняет просвет между деталями вследствие проявления капиллярного эффекта. Пайка обеспечивает абсолютно герметичное соединение, не требующее обслуживания и прекрасно переносящее колебания температуры (см. );

На компрессионных фитингах. При затяжке накидной гайки труба обжимается медным или латунным уплотнительным кольцом. Герметичность обеспечивается деформацией пластичного металла;

На прес-фитингах. Труба обжимается деформируемой муфтой с кольцевым уплотнителем.

Преимущества:

Долговечность. Самые старые из эксплуатируемых медных водопроводов выполняют свои функции уже второй век;
Пластичность, позволяющая выполнять повороты водопровода без фитингов, за счет изгиба трубы;

Кстати: благодаря пластичности металла медный водопровод выдерживает 4- или 5-кратную разморозку без нарушения герметичности.

Термостойкость трубы и соединений;
Высочайшая прочность на разрыв (до 240 атмосфер);
Бактерицидные свойства меди.

Недостаток: высокая стоимость (для диаметра 15 мм - 300 и более рублей за метр).

Гофрированная нержавейка

Способ монтажа: компрессионные фитинговые соединения. Прочность соединения обеспечивается гофрированием тонкостенной трубы.

Преимущества:

Исключительная гибкость труб, позволяющая выполнить изгиб с равным диаметру водопровода радиусом поворота;

Неограниченный срок службы водопровода;

Впрочем: через 30 лет после его монтажа владельцу придется поменять силиконовые кольца в фитингах.

Прочность на разрыв (до 210 атмосфер);
Термостойкость самих труб и силиконовых уплотнителей фитингов (до 150°С);

Обратите внимание: термостойкость и прочность металлических труб, явно избыточны для автономного водоснабжения с его полностью подконтрольными владельцу параметрами.

Предельная простота монтажа соединений. Фитинг монтируется двумя разводными ключами за 30 секунд;

Невысокая материалоемкость (толщина стенок трубы равна всего 0,3 мм) и, как следствие, довольно демократичная цена (от 105 рублей за метр для диаметра 15 мм).

Недостаток: высокое гидравлическое сопротивление вследствие гофрирования стенок.

Полипропилен

Способ монтажа: муфтовые сварные соединения. Фитинг и труба оплавляются на насадке паяльника и соединяются. Благодаря молекулярной диффузии материал деталей надежно сваривается, образуя соединение, прочностью практически не уступающее цельной трубе (см. ).

Важный момент: на ГВС нередко используются армированные трубы. Армирование уменьшает удлинение прямых участков водопровода при нагреве. Армирование алюминиевой фольгой перед сваркой зачищается в области соединения: в противном случае электрохимическая коррозия фольги может привести к расслоению стенки.

Преимущества:

Самая низкая среди всех материалов цена труб и фитингов (от 20 рублей за метр трубы и от 3 рублей за фитинг);
Минимальный вес (полипропилен имеет наименьшую среди всех пластиков плотность в 0,93 г/см3);
Долговечность (не меньше 50 лет на холодной воде и не меньше 25 на горячей);
Простота и высокая скорость монтажа соединений.

Недостатки:

Значительное удлинение труб при их нагреве. Его приходится компенсировать П-образными или кольцевыми изгибами розливов и стояков. При этом ближайшие к компенсаторам хомуты для крепления труб должны быть скользящими;

Падение прочности на разрыв при нагреве. Труба PN 25 рассчитана на 25 атмосфер при +20°С, но при нагреве до +75 градусов ее прочность на разрыв падает до 10-12 атмосфер. Пропорционально снижается и срок службы водопровода;
Поставка труб в прямых отрезках небольшой длины (стандартно - 2 метра), увеличивающая общее количество соединений.

PEX и PERT

Это обозначения двух разновидностей полиэтилена - сшитого (с поперечными соединениями между молекулами полимера) и термостойкого (с добавкой сополимеров, увеличивающих стойкость к нагреву).

Способы монтажа:

Изображение	Описание
	На штуцерах с фиксирующими трубу гильзами. Фитинг использует экзотическое свойство трубы PEX - память формы - и применяется только с ней.
	На компрессионных фитингах с штуцером и накидной гайкой. Применяется для обоих видов труб.
	На фитингах под раструбную сварку. Применяется для труб PERT.

Преимущества:

Термостойкость (70-110 градусов в зависимости от степени сшивки PEX и количества модифицирующих добавок в случае PERT);
Гибкость, допускающая изгибы с небольшим радиусом;
Поставка в бухтах, что означает минимальное количество фитинговых соединений.

Любопытно: трубы из модифицированного полиэтилена применяются преимущественно при коллекторной разводке воды со скрытой прокладкой труб. Большая длина бухты (от 50 до 200 метров) дает возможность вывести все обслуживаемые соединения за пределы стяжки или штроб.

Недостаток: дорогой инструмент для монтажа PEX на штуцерах.

Металлопластик

Металлопластиковыми называются трубы с алюминиевым сердечником, изнутри и снаружи покрытым сшитым или термостойким полиэтиленом. Сердечник увеличивает прочность трубы на разрыв и ее жесткость по отношению к деформирующим нагрузкам.

Монтаж: на компрессионных и пресс-фитингах. В первом случае трубу обжимает на штуцере разрезное колечко при затягивании накидной гайки, во втором случае - деформируемая клещами гильза из нержавейки.

Важно: перед монтажом соединения труба должна быть обязательно откалибрована. Ее торец должен быть ровным и со снятой внутренней фаской. Несоблюдение этих правил приводит к смещению уплотнительных колец из гнезд штуцера к корпусу фитинга; в результате соединение на ГВС дает течь уже после нескольких циклов нагрева и охлаждения.

Преимущества:

Поставка в бухтах;

Гибкость труб;
Простой монтаж соединений.

Недостаток: заломы при изгибе с небольшим радиусом.

Заключение

Надеемся, что наш материал поможет читателю выбрать оптимальную для его условий схему водоснабжения. Видео в этой статье расскажет вам больше о том, как может быть реализовано автономное водоснабжение для дома и дачи. Успехов!

Просмотров
