Отвод поверхностных и грунтовых вод. Строим систему водоотвода частного дома. Ливневка и дренаж вокруг дома: техника обустройства водоотвода своими руками Система отвода поверхностных вод

Предотвратить ущерб, нанесенный талыми водами и обильными осадками, можно посредством обустройства поверхностного водоотвода. Данная система служит для сбора и отвода избыточных атмосферных осадков, которые зачастую подтапливают прилежащий участок, а вместе с ним плодовые деревья (и другие насаждения), фундаменты и подвалы. В статье речь пойдет о системе поверхностного водоотвода.

Преимущества поверхностного водоотвода

Устройство системы не требует серьезных финансовых вложений, за счет уменьшения земляных работ. В результате чего снижается вероятность нарушения структурной прочности грунта, то есть просадки.

• За счет организации наружного водоотвода линейного типа значительно расширен охват территории для водосбора, при этом редуцируется такая величина, как протяженность магистрали канализации.

• Проведение системы может производиться без нарушения всей целостности существующего дорожного покрытия. Здесь осуществляется врезка согласно ширине желобов.
• Система целесообразна для монтажа на каменистых или неустойчивых грунтах. А также в тех местах, где нет возможности произвести глубинные работы (архитектурные памятники, подземные коммуникации).

Виды водоотводов

Водоотводы - часть ливневых канализаций, которые применяются при благоустройстве как общественных, так и частных территорий. Существует 2 типа систем: линейная и точечная.

• Линейная система состоит из желобов, пескоуловителя, иногда и дождеприемника. Такая конструкция прекрасно справляется со своей задачей на больших территориях. При ее организации земляные работы сведены к минимуму. Ее монтаж необходим на участках с глинистым грунтом, или уклон которых составляет более 3º.

• Точечная система представляет собой локально расположенные дождеприемники, объединенные под землей трубопроводами. Система оптимальна для сбора воды, поступающей из кровельных водостоков. Также ее установка целесообразна на участках со скромными площадями или когда имеются какие-либо ограничения для обустройства линейного водоотвода.

Каждая система отличается эффективной работой, но их комбинирование является оптимальным вариантом при организации водоотвода.

Устройство дренажа для водоотвода

Для организации водоотвода линейного или точечного применяются различные элементы и устройства, где каждая составляющая выполняет свое назначение. Грамотное их объединение приводит к результативной работе.

Желоба

Водоотводные лотки - неотъемлемая часть линейной системы, служат для сбора осадков и талой воды. После чего направляют излишнюю влагу в канализацию или, по крайней мере, отводят подальше от участка. Каналы изготавливают из бетона, полимербетона и пластика.

• Пластиковые изделия отличаются легким весом и простым монтажом. Специально для этого были разработаны заглушки, переходники, крепежи и другие элементы, облегчающие процесс сборки и установки системы. Несмотря на высокие технические характеристики (прочность и морозостойкость) используемого материала, они ограничены нагрузкой - до 25 тонн. Такие желоба устанавливаются на загородных участках, пешеходных зонах, велосипедных дорожках, где не предусматриваются высокие механические воздействия.

• Лотки из бетона - несомненно, прочные, долговечные и доступные по цене. Они способны выдерживать весьма солидную нагрузку. Их монтаж целесообразен в местах проезда транспорта, например, на подъездных дорогах или около гаражей. Сверху устанавливаются стальные или чугунные решетки. Надежная система креплений не позволяет изменить положение в процессе эксплуатации.
• Полимербетонные каналы сочетают в себе лучшие показатели пластика и бетона. При небольшом весе изделия принимают существенную нагрузку и отличаются более высокими физико-техническими свойствами. Соответственно, имеют и приличную стоимость. Благодаря гладкой поверхности желобов песок, редкая листва, ветки и другой уличный мусор проходят без затруднений. Грамотная установка и периодическая очистка гарантируют долговременную службу водоотвода.

Пескоприемники

• Этот элемент системы отвечает за фильтрацию воды от песка, земли и других взвешенных частиц. Пескоуловитель оснащен корзиной, в которой и собирается посторонний мусор. Оборудование, установленное в непосредственной близости от слива в канализацию, обеспечит наиболее эффективную работу.
• Пескоуловители, как и лотки, должны соответствовать типу нагрузки. Так как данный элемент находится в одной связке с другими составляющими водоотводной системы, он должен быть из того же материала, что и остальные звенья цепи.

• Его верхняя часть имеет такую же форму, что и желоба. Он также закрывается дренажной решеткой, поэтому внешне пескоприемник незаметен. Снизить его уровень расположения (ниже глубины промерзания грунта) можно путем установки данных элементов друг на друга.
• Конструкция пескоуловителя предусматривает наличие боковых отводов для подключения к трубам подземной ливневой канализации. Выводные отводы стандартных диаметров расположены значительно выше дна, поэтому мелкие частицы, оседая, остаются там.
• Пескоприемник также может быть изготовлен из бетона, полимербетона и синтетических полимеров. В комплектацию входят стальные, чугунные, пластиковые решетки. Его выбор осуществляется в зависимости от предполагаемого объема отводимой воды и уровня нагрузки в зоне его установки.

Дождеприемники

• Талая и дождевая вода собранная водосточными трубами с кровли здания попадает на отмостку. В этих зонах и устанавливаются дождеприемники, представляющие собой контейнера квадратной формы. Их монтаж целесообразен и в тех местах, где не представляется возможным обустроить поверхностный дренаж линейного типа.

• Так как дождеприемники выполняют функцию пескоуловителя, они дополняются мусоросборником, который регулярно очищается и сифоном, уберегающим от пахучих веществ, идущих от канализации. Также они оснащаются насадками для соединения с трубами подземного дренажа.
• Чаще всего их производят из чугуна или прочного пластика. Верхняя часть имеет решетку, воспринимающую нагрузки, препятствующая попаданию крупного мусора и выполняющая декоративную функцию. Решетка может быть пластиковой, стальной или чугунной.

Дренажные решетки

• Решетка - часть поверхностного водоотвода. Она принимает на себя механические нагрузки. Это видимый элемент, поэтому изделию придается декоративный вид.
• Дренажная решетка классифицируется в соответствии с эксплуатационными нагрузками. Так для приусадебного, загородного участка подойдут изделия класса А или С. Для этих целей используются пластиковые, медные или стальные решетки.

• Чугунные изделия славятся своей прочностью. Такие решетки применяют при обустройстве территорий с высокой транспортной нагрузкой (до 90 тонн). Хотя чугун подвержен коррозии и требует регулярного окрашивания, альтернативы ему по прочности просто нет.
• Что касается срока эксплуатации дренажных решеток, то чугунные изделия прослужат как минимум четверть века, стальные - около 10 лет, пластиковые решетки придется поменять уже через 5 сезонов.

Проектирование водоотвода

Расчет системы на больших площадях производится согласно гидропроекту, в котором учитываются малейшие нюансы: интенсивность осадков, дизайн ландшафта и многое другое. На его основе определяется протяженность и количество элементов дренажной системы.

• Для загородных или дачных участков достаточно нарисовать план территории, на котором размечается расположение водоотвода. Здесь же рассчитывается, количество желобов, соединительных элементов и других составляющих.

• Ширина каналов подбирается в зависимости от пропускной способности. Оптимальной шириной лотков для частного строительства считается 100 мм. В местах с повышенным водоотведением могут использоваться желоба и шириной до 300 мм.
• Внимание следует обратить и на диаметр отводов. Стандартное сечение канализационных труб равно 110 мм. Поэтому, если выходное отверстие имеет другой диаметр - необходимо использовать переходник.

Быстрый отток вод по каналу обеспечит поверхность с уклоном. Организовать наклон можно следующими способами:

• использование естественного уклона;
• путем проведения земляных работ создать уклон поверхности (при минимальных перепадах);
• подобрать лотки с разными высотами, применимо только на маленьких площадях;
• приобрести каналы, у которых внутренняя поверхность выполнена под уклоном. Как правило, такие изделия изготавливаются из бетона.

Этапы устройства линейного водоотвода

• Посредством натянутой бечевки размечаются границы водоотвода. Если система проходит по бетонной площадке разметка осуществляется песком или мелом.
• Далее производится выемка грунта. На асфальтированном участке используется отбойный молоток.
• Ширина траншеи должна быть больше лотка примерно на 20 см (по 10 см с каждой стороны). Глубина под желоба из легких материалов рассчитывается с учетом песчаной подушки (10-15 см). Под бетонные лотки настилается сначала слой щебня, а затем и песка по 10-15 см каждый. Стоит отметить, что дренажная решетка после монтажа должна располагаться ниже на 3-4 мм уровня поверхности. Дно траншеи можно залить и тощим бетоном, но такие действия выполняются, если не предусматривается проезд автотранспорта.

• Собирается система водоотвода. В траншею укладываются лотки и посредством креплений шип-паз фиксируются между собой. Зачастую изделия маркируются стрелкой, указывающей направление движения воды. При необходимости места соединения герметизируются полимерными компонентами.
• Далее монтируется пескоуловитель. Магистраль водоотвода посредством фасонных частей соединяется с пескоприемником и канализационными трубами.
• Пустое пространство между желобами и стенками траншеи засыпается щебнем или землей выкопанной ранее и тщательно утрамбовывается. Также возможна заливка песчано-гравийным раствором.
• Установленные каналы закрываются защитно-декоративными решетками. Стоит отметить, что если при обустройстве водоотвода используются пластиковые лотки, то решетка устанавливается да заливки пространства бетонной смесью.

Этапы обустройства точечного водоотвода

• В зонах с наибольшим скоплением влаги вырывается котлован. Ширина ямы должна быть равна размеру контейнера дождеприемника. Необходимо учесть, что решетка, также должна быть чуть ниже поверхности земли.

• Также производится выемка грунта и в местах прокладки магистрали для линейного отвода или труб. Здесь важно соблюдать уклон примерно 1 см на каждый линейный метр поверхности.
• Дно котлована трамбуется и обустраивается песчаная подушка, слоем в 10-15 см. Поверх нее заливается бетонная смесь толщиной около 20 см.
• Далее устанавливается дождеприемник, к которому подсоединяют водоотводные лотки или канализационные трубы.
• В завершение монтируют сифон, вставляют корзину-мусоросборник и устанавливают решетку.
• Конструкция дождеприемника позволяет установить несколько контейнеров друг на друга. Это дает возможность заглубить выводящую трубу ниже промерзания грунта.

Мелкосидящие каналы

Каменистые почвы затрудняют установку желобов стандартных размеров. В связи с этим некоторые производители предлагают продукцию с небольшой глубиной заложения, где высота канала составляет 95 мм.

• Обычно лотки изготавливаются из пластика с высокими физико-техническими показателями. В комплектацию входят дренажные решетки из оцинкованной стали стойким к истиранию полимерным покрытием.
• Такие каналы широко применяются в зонах с небольшим количеством сточных вод. С их помощью удастся организовать эффективный поверхностный дренаж с проведением минимальных земляных работ.

Своевременно установленный и качественно организованный водоотвод убережет от сезонного подтапливания фундамент и зеленые насаждения, придаст ландшафту ухоженный вид. Расходы на обустройство окупятся быстро. Система продлит срок эксплуатации строения, снизит расходы на ремонт и дополнительное обслуживание. Трудоемкая и затратная борьба с плесенью в подвале из-за повышенной влажности обойдет стороной.

ЛЕКЦИЯ 3

ОТВОД ПОВЕРХНОСТНЫХ (АТМОСФЕРНЫХ) ВОД

Организация стока поверхностных дождевых и талых вод на территориях жилых районов, микрорайонов и кварталов осуществляется с помощью открытой или закрытой системы водоотвода.

На городских улицах жилых районов водоотвод осуществляют, как правило, с помощью закрытой системы, т.е. городской водосточной сети (ливневой канализации). Устройство водосточных сетей является общегородским мероприятием.

На территориях микрорайонов и кварталов водоотвод осуществляется открытой системой и заключается в организации стока поверхностных вод с участков застройки, площадок разного назначения и территорий зеленых насаждений в лотки проездов, по которым вода направляется к лоткам проезжих частей прилегающих городских улиц. Такая организация водоотвода осуществляется с помощью вертикальной планировки всей территории, обеспечивающей сток создаваемыми продольными и поперечными уклонами на всех проездах, площадках и территориях микрорайона или квартала.

Если сеть проездов не представляет собой системы взаимосвязанных проездов или при недостаточности пропускной способности лотков на проездах при больших дождях, на территории микрорайонов предусматривается устройство более или менее развитой сети открытых лотков, кюветов и канав.

Открытая система водоотвода является простейшей системой, не требующей сложных и дорогих сооружений. В эксплуатации же эта система требует постоянного надзора и очистки.

Открытую систему применяют в микрорайонах и кварталах сравнительно небольшой площади при благоприятной для стока вод рельефе, не имеющем заниженных бессточных мест. В крупных микрорайонах открытая система не всегда обеспечивает сток поверхностных вод без переполнения лотков и затопления проездов, поэтому тогда применяют закрытую систему.

Закрытая система водоотвода предусматривает развитие на территории микрорайона подземной сети водосточных труб – коллекторов, с приемом поверхностных вод водоприемными колодцами и направлением собранных вод в городскую водосточную сеть.

В качестве возможного варианта применяют комбинированную систему, когда на территории микрорайона создают открытую сеть лотков, кюветов и канав, дополняемую подземной сетью водосточных коллекторов. Подземный водоотвод – весьма важный элемент инженерного благоустройства территорий жилых кварталов и микрорайонов, он соответствует высоким требованиям комфорта и общего благоустройства жилых территорий.

Поверхностный водоотвод на территории микрорайона должен быть обеспечен в такой мере, чтобы из любой точки территории сток воды беспрепятственно доходил до лотков проезжей части прилегающих улиц.

От зданий, как правило, воду отводят в сторону проездов, а при прилегании зеленых насаждений – к лоткам или кюветам, проходящим вдоль зданий.

На тупиковых проездах при направлении продольного уклона в сторону тупика образуются бессточные места, из которых вода не имеет выхода; иногда такие точки образуются и на проездах. Выпуск воды из таких мест осуществляют с помощью перепускных лотков, в направлении к проездам, расположенным на более низких отметках (рис. 3.1).

Лотки применяют также для отвода поверхностных вод от зданий, с площадок различного назначения, на территориях зеленых насаждений.

Перепускные лотки могут иметь треугольную, прямоугольную или трапецеидальную форму. Откосы лотков принимают в зависимости от грунта и способа укрепления их в пределах 1:1 до 1:1,5. Глубина лотка не менее, а чаще всего и не более 15-20 см. Продольный уклон лотка принимают не менее 0,5%.

Земляные лотки неустойчивы, их легко размывает дождь, при этом они теряют свою форму и продольный уклон. Поэтому более всего целесообразно применять лотки с укрепленными стенками или сборные, изготовленные из какого-либо устойчивого материала.

При значительном стоке вод лотки оказываются недостаточными по всей пропускной способности и их заменяют кюветами. Обычно кюветы имеют трапецеидальную форму с шириной по дну не менее 0,4 м и глубиной 0,5 м; боковые откосы имеют крутизну 1:1,5. Укрепляют откосы бетоном, мощением или одерновкой. При значительных размерах, при глубине 0,7-0,8 м и более, кюветы превращаются в канавы.

Следует иметь в виду, что кюветы и канавы на пересечениях с проездами и тротуарами должны быть заключены в трубы или над ними устраивают мостики. Выпускать воду из кюветов и канав в лотки проездов, вследствие различного заглубления и разности отметок, сложно и трудно.

Поэтому применение открытых кюветов и канав допустимо лишь в исключительных случаях, тем более что кюветы и канавы вообще нарушают благоустройство современных микрорайонов. Лотки же, при обычно малой глубине их, приемлемы, если они не создают больших неудобств для движения.

При сравнительно небольших территориях зеленых насаждений водоотвод может быть с успехом осуществлен открытым способом по лоткам дорожек и аллей.

При расположении дорожек и проездов среди зеленых насаждений на сравнительно коротком протяжении сток поверхностных вод можно осуществлять без устройства лотков или кюветов, непосредственно на участки насаждений. В таких случаях не устраивают ограждения бортиками для дорожек и проездов. При этом должно быть исключено образование застаивающихся вод и заболоченности. Такой сток особо целесообразен при необходимости искусственного орошения участков зеленых насаждений.

При проектировании подземной сети водостоков особое внимание необходимо уделять отводу поверхностных вод с основных дорог и пешеходных аллей, а также с мест массового скопления посетителей (главные площади парка; площади перед театрами, ресторанами и т.п.).

В местах выпуска поверхностных вод с территории микрорайонов на городские улицы за красной линией устанавливают водоприемный колодец, при этом присоединяют его сточную ветку к коллектору городской водосточной сети.

При закрытой системе водоотвода поверхностные воды направляются к водоприемным колодцам водосточной сети и поступают в них через водоприемные решетки.

Водоприемные колодцы на территории микрорайонов располагают во всех пониженных точках, не имеющих свободного стока, на прямых участках проездов в зависимости от продольного уклона с интервалом в 50-100 м, на пересечениях проездов со стороны притока воды.

Уклон водосточных веток принимают как минимум в 0,5%, но оптимальным уклоном является 1-2%. Диаметр водосточных веток принимают не менее 200 мм.

Трассы водосточных коллекторов на территории микрорайона прокладывают преимущественно вне проездов в полосах зеленых насаждений на расстоянии 1-1,5 м от бордюрного камня или проезжей части.

Глубину заложения коллекторов водосточной сети в микрорайоне принимают с учетом глубины промерзания грунта.

Водоприемные колодцы имеют водоприемные решетки, преимущественно прямоугольной формы. Эти колодцы сооружают из сборных бетонных и железобетонных элементов и только при отсутствии их – из кирпича (рис. 3.2).

Смотровые колодцы сооружают по типовым проектам из сборных элементов.

При выборе системы водоотвода в микрорайоне следует иметь в виду, что в современных благоустроенных микрорайонах развитие сети водосточных коллекторов предопределяется не только сбором и отведением поверхностных вод, но и использованием водосточной сети в других целях, как, например, для приема и отведения вод от снеготаялок и при снегосбросе в коллекторы сети, а также при сбросе в сеть воды при мойке проезжих частей проездов и площадок.

Целесообразно устраивать подземную водосточную сеть в микрорайоне при оборудовании зданий внутренними водостоками, а также при системе удаления вод с крыш зданий по наружным трубам со сбросом воды в подземную водосточную сеть.

В этих обоих случаях исключаются стекание воды из водосточных труб по тротуарам и прилегающим к зданиям территориям, а также улучшается внешний вид зданий. Исходя из этих соображений считают целесообразным развитие подземной водосточной сети на территории микрорайонов.

Подземная водосточная сеть в микрорайонах оправдана также при наличии на территории бессточных мест, не имеющих свободного выхода собирающихся в них дождевых и талых вод. Такие случаи сравнительно редки, но возможны при сложном пересеченном рельефе и не могут быть ликвидированы вертикальной планировкой из-за больших объемов земляных работ.

Почти всегда необходимо сооружать подземную водосточную сеть при большой глубине микрорайона и удалении водораздела от ближайшей прилегающей улицы на 150-200 м, а также во всех случаях, когда пропускная способность лотков на проездах недостаточна и проезды могут быть затоплены при относительно больших дождях; применение кюветов и канав в микрорайонах крайне нежелательно.

При вертикальной планировке и создании стока поверхностных вод очень существенное значение имеет расположение отдельных зданий относительно естественного рельефа. Так, например, недопустимо располагать здания поперек естественного тальвега, создавая тем самым бессточные места.

Избежать излишних и неоправданных земляных работ по подсыпкам в бессточных местах возможно только при отводе воды из таких мест с помощью подземного коллектора водосточной сети, с установкой в низкой точке водоприемного колодца. Однако направление продольного уклона такого коллектора будет обратным по отношению к рельефу. Это может привести к необходимости излишнего заглубления некоторых участков водосточной сети микрорайона.

В качестве неудачных примеров можно привести расположение зданий различной конфигурации в плане без учета естественного рельефа и стока вод от зданий (рис. 3.3).

Признаемся честно: большинство из нас не хотело бы иметь земельный участок с большим улоном. Это понятно – неизвестность пугает. Давайте вместе «разложим» все по полочкам, а уж потом сделаем выводы.

Возможности и недостатки участка с уклоном

В первую очередь, рассмотрим возможные неприятности:

• выбор расположения как самого дома, так и построек, заметно ограничен;
• существуют проблемы с поливом, так как вода в почве будет задерживаться ненадолго;
• осложняется передвижение по территории, особенно в гололед;
• трудно организовать достаточную площадь для игр и развлечений;
• необходимость борьбы с оползнями и эрозией почвы;
• крутой склон – источник повышенной опасности для детей;
• неудачная ориентация склона участка относительно солнца может приводить либо к излишней, либо к недостаточной освещенности поверхности земли;
• движение воздушных масс вдоль склона может приводить к иссушению почвы наверху и заморозкам в нижней части склона;
• благоустройство участка с большим уклоном требует повышенных расходов;
• вероятны сложности с подъездными путями;
• обеспечение водой может быть непростым.

Свободный участок для строительства дома

Теперь о положительных моментах размещения дома на склоне:

• надел под застройку достанется Вам по более низкой цене, а повышенные расходы на его обустройство можно частично компенсировать собственным творческим трудом;
• легко решаются проблемы водоотведения: территория двора будет сухой, можно будет обустроить цокольный этаж в доме или погреб;
• проблемы с грунтовыми водами на таких землях – редкое явление;
• склон холма всегда защищает дом от ветра с одного направления;
• стоимость строительства цокольного этажа здания заметно уменьшается, так как весь лишний объем земли легко используется для частичного выравнивания рельефа;
• из окон дома, расположенного высоко, открывается широкий обзор;
• при размещении участка на южной стороне уклона можно усилить инсоляцию подворья, наоборот, если участок размещен на северной стороне, солнечная активность будет ослаблена;
• участок, расположенный на восточном или западном склоне будет иметь среднюю освещенность;
• видимо самое главное: использование огромного перечня приемов ландшафтного дизайна (подпорные стенки, террасы на склоне участка, альпийские горки, извилистые дорожки, водоем, сухой ручей, специальные декоративные растения и т.д.) позволит получить естественное органичное и неповторимое оформление надела земли.

Как видите, минусы и плюсы постепенно перетекают во вкусы и предпочтения. Нижеследующий ролик рассматривает некоторые особенности планировки участка с уклоном.

Таким образом, затрачивая больше сил и средств на освоение участка с уклоном, Вы получаете более интересный и необычный результат.

Разумеется, степень значимости вышеперечисленных обстоятельств напрямую связана с величиной перепада уровня земли. Для его вычисления необходимо разделить разницу высот крайних точек участка на расстояние между ними и перевести результат в проценты. Например, если максимальный перепад высот составляет 3,6м, а расстояние между точками перепада – 20м, тогда уклон будет равен 3,6: 20 = 0,19, то есть 19%.
Считается, что уклон до 3% - это ровная местность, а вот участок на крутом склоне больше 20% для строительства не подходит.

Особенности размещения построек на склоне

План застройки участка на склоне

Во-первых, следует отметить, что подземная и цокольная часть дома на участке со склоном неизбежно будут иметь характерные особенности. Прочих построек это также касается. Обычно дом располагается на самом высоком и сухом месте. Таким образом, решается вопрос водоотведения от самого главного объекта. Туалет, компостную яму, душ следует расположить ниже дома и не ближе 15-20м. Зону отдыха – беседку, мангал и т.п. лучше делать на одном уровне с домом. Постройки, между которыми предполагается наиболее частое передвижение, лучше разместить на разных сторонах участка. В этом случае увеличивается длина дорожек, зато уменьшается преодолеваемый уклон. В идеалистическом варианте постройки размещаются в шахматном порядке. Гараж удобно определить в нижней части надела. В этом случае здание гаража может использоваться как средство компенсации крутизны склона.

Укрепление террас на участке с уклоном

Существует два принципиально разных метода планировки неровного надела: без изменения ландшафта или с максимальным выравниванием поверхности земли. На мой взгляд, следует использовать компромиссный вариант всех возможных методов выравнивания территории, а также маскировки перепадов уровня земли.

При этом нет никакого смысла добиваться полного выравнивания участка.

При планировании наклонной поверхности ставится несколько задач: предотвращение сползания грунта; удобство использования поверхности земли для отдыха и возделывания плодовых культур; удобство передвижения по территории подворья. В первую очередь производится максимально возможное выравнивание рельефа путем перемещения грунта. Вполне возможно, что часть земли будет выгодно вывезти с надела или, напротив, довезти недостающий грунт. Разумный прием - использование земли, добытой при рытье котлована, под цокольный этаж или погреб.

Создание террас с помощью камней

Второй, наиболее распространенный способ, - террасирование, то есть создание ровных площадок, расположенных на разных высотах. Чем больше террас, тем меньше их высота, а, значит, проще обустройство склона. При высоте террасы до 70см возможно создание подпорных стенок. Наилучший материал – природный камень. Для такой конструкции надо сделать подложку из щебня высотой 10-20см. При небольшой высоте террасы камень можно укладывать без связующего материала. Однако в такой ситуации существует опасность вымывания грунта водой во время дождя или полива. Надежнее сделать кладку подпорной стенки на цементном растворе. Использование кирпича для создания террас считается нецелесообразным, так как многократное воздействие влаги и низких температур приводит к довольно быстрому его разрушению.

При высоте террасы до 2 метров пригодны железобетонные конструкции: фундаментные блоки, плиты и монолитный бетон. Зачастую имеет смысл создавать бетонные подпорные стенки с некоторым наклоном, с расчетом на выдавливающее воздействие грунта. В сложных ситуациях не обойтись без надежного и полноценного фундамента. Нет смысла дополнительно отделывать подпорные стенки декоративной плиткой или камнем на клеевой или цементной основе. Мороз и вода быстро испортят Вашу работу.

Бетонная подпорная стена

Конструктивно здесь пригодны «вентилируемые фасады». Однако в декоративном смысле такой прием вряд ли уместен. Гораздо проще и эффективнее заложить в опалубку для бетона рифленую поверхность со специальным рисунком. В последствии можно украсить бетон устойчивыми водными красками.

Очень эффективно использовать для укрепления террас французское изобретение – габионы. Габионы – это прямоугольные конструкции из сетки, заполненные природным камнем. Готовые модули из специальной долговечной проволоки можно приобрести или сделать самому. Габионы не боятся эрозии почвы, так как не обладают абсолютной жесткостью. Также они устойчивы против воды, так как не задерживают ее в себе. При наполнении габионов камнем и щебнем можно добавить некоторое количество земли, в этом случае скоро прорастет зелень, которая замаскирует проволоку и придаст подпорной стенке естественный природный вид.
Самый простой метод укрепления склона – наклонная насыпь. Насыпь лучше укрепить от осыпания пластиковой сеткой и георешеткой. Будучи засаженной газоном, специальной травой и кустарником, такая поверхность насыпи будет достаточно надежной и эстетичной.

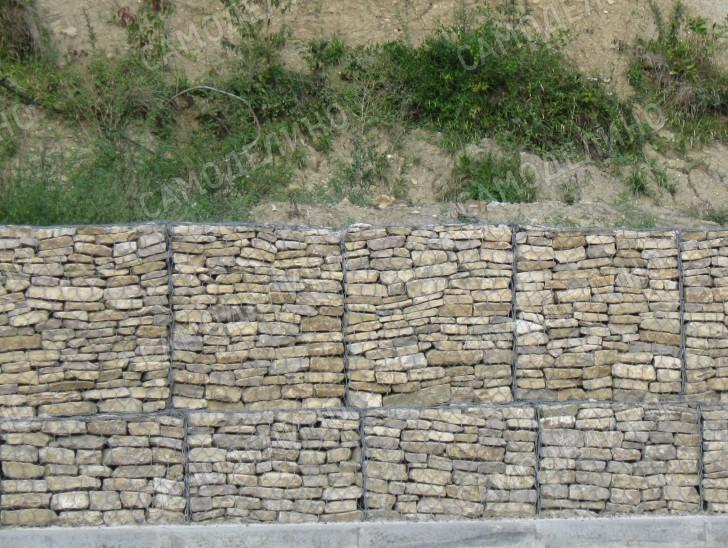

Подпорная стена из габионов

Водоотведение – две стороны медали

Хорошо, что на территории со склоном вода довольно быстро убежит и в дождь, и в паводок: под ногами будет сухо. Однако быстро уходящая вода может прихватить с собой заметную часть грунта и что-нибудь разрушить. Вывод однозначный: надо подумать о том, как правильно сделать дренаж на участке с уклоном.
Оптимальной кажется схема, когда вода собирается с разных участков отдельными водоводами, уходящими за пределы двора. При этом каждая терраса в идеале должна быть оснащена системой водоотведения.

Самое простое решение – укладка открытых бетонных лотков. Лотки укладываются на предварительно подготовленную основу: слой щебня порядка 10см, цементно-песчаная смесь (в соотношении 1 к 10) около 5см. Лотки легко отрезаются и подгоняются друг к другу с помощью УШМ. У относительно дешевых лотков есть недостатки: они мешают на пешеходных дорожках и их сечение недостаточно при размещении на общих водостоках в нижней части участка. Последнее препятствие можно преодолеть, выполнив водоотводящие каналы самостоятельно из бетона. Для формирования каналов можно использовать отрезки труб подходящего диаметра. Существуют также варианты ливневых стоков закрытого типа, которые производятся промышленностью. Верхняя часть таких стоков закрывается специальными решетками для принятия воды. Такие конструкции выглядят эстетично, не создают препятствий для движения людей. Однако они заметно дороже и сложнее в укладке. Кроме того, проблема недостаточного сечения в нижней части крутого участка остается актуальной.

Водоотведение с помощью лотков

Еще один вариант водоотведения – дренажные каналы. Система является закрытой и экономит пространство. Для организации дренажа отрываются траншеи глубиной 0,3-1м. Дно траншеи отсыпается песком, достаточно слоя 10см, его необходимо трамбовать. Песок покрывается геотканью, поверх которой засыпается щебень средних размеров. Толщина слоя щебня – до 20см. Если на данном участке предполагается небольшой поток воды, то щебень достаточно вновь накрыть геотекстилем, а затем последовательно засыпать песком и грунтом. При большом расходе воды в канале дополнительно укладывается перфорированная пластиковая труба. Правила укладки труб такие же, как и при обустройстве канализации: наклон не менее 3%; поменьше поворотов и резких перепадов уровня для предотвращения скопления мусора в проблемных участках; надежное соединение труб.

Дорожки и лестницы - украшение участка

Совершенно очевидно, что передвижение по неровной территории может быть сложным и даже опасным. Отсюда требования – подойти к обустройству всех путей движения людей с особой тщательностью. Учтите, что даже относительно ровная дорожка с наклоном порядка 5% может стать непреодолимым препятствием во время гололеда. Значит, покрытие всех дорожек и лестниц должно быть максимально шершавым и ребристым. Ступени лестниц должны максимально соответствовать оптимальным размерам: ширина проступи 29см, высота подступка 17см. Наклон лестницы не может превышать более 45%. Лучше избегать пролетов более 18 ступеней и предусмотреть площадки для отдыха.

Лестница из камня

Очень удобно, если высота ступеней всех лестниц будет одинаковой. Это вполне реально. Например, при строительстве собственного дома своими руками нам удалось обеспечить одинаковые параметры ступеней на обоих этажах дома, включая цокольный, а также на крыльце и в гараже. Обустройство поручней на крутых подъемах совершенно необходимо, и даже на вполне пологих участках поручни будут вполне оправданы.
Материалы для обустройства дорожек и лестниц могут быть самые разные: щебень, камень, бетон, дерево, искусственное покрытие и пластиковые решетки. Лестницы, отдельные ступени, извилистые дорожки – все эти атрибуты следует рассматривать как элементы украшения и индивидуализации территории двора. При этом считаю необходимым напомнить общие требования: пути передвижения не должны становиться скользкими и опасными в ненастную погоду. Возможно, для детей придется предусмотреть специальные поручни.

Замечательные возможности благоустройства и озеленения

Альпийский ландшафтный дизайн на участке со склоном можно назвать приятной необходимостью. Основу его составляют природные камни, цветы и другие растения. Все это в совокупности и различных вариантах применения служит противодействию эрозии земли на склоне и одновременно является украшением. Так как вода плохо задерживается на уклоне, растениям могут потребоваться частые поливы. Таким образом, для грядок огорода и плодовых деревьев надо выделить лучшие участки: хорошо освещенные, защищенные от ветра. Грядки на участке с уклоном, расположенные у основания склона, могут подвергаться воздействию скапливающегося холодного воздуха.

Укрепление склона с помощью растений

В идеале, вся территория должна быть засажена различными растениями. На склонах используются неприхотливые стелющиеся растения, не требующие много влаги и имеющие разветвленную корневую систему. В разных климатических районах могут быть свои предпочтения. Что касается средней полосы России, то здесь уместно применение кустарников: плюща, барбариса, сирени, японской айвы, бузины, дерена и др. Замечательно украсят участок хвойные растения: можжевельник, ель, кедр, сосна. Хорошо подойдут лиственные деревья: береза, лещина, ива (во влажных местах). Для обустройства рокария хорошо подойдут живучки, очитки, лапчатка, колокольчики, альпийская гвоздика, седума и т.п. Вполне уместно обустройство участков газона.

Для того, чтобы зрительно выровнять рельеф местности, высокие растения высаживают в нижней части склона. Иногда возникает необходимость закрыть от обзора расположенные на вершине склона постройки, и тогда стратегия размещения высокорослых и низкорослых сортов меняется.
Низкий заборчик вдоль подпорной стенки закроет некрасивые поверхности и украсит ландшафт. Чрезвычайно уместно создание на участке с уклоном рокария. Для этого на склоне раскладываются камни разных размеров и в произвольном порядке. Интересно использование камней разного состава и фактуры. Свободные участки заполняются щебнем, мраморной крошкой и т.д. Промежутки между камнями засаживаются описанными выше растениями. Таким образом, своими руками Вы можете создать самые необычные и удивительные творческие композиции. Разумеется, растения будут произрастать только на вполне пригодном для этого грунте.
Украсить горный сад можно фигурками, сделанными своими руками, либо приобретенными в магазине для дачников.

Русло ручья из камней

Ландшафтная композиция «сухой ручей» придумана в Японии едва ли не специально для поверхностей с уклоном. Идея состоит в имитации воды с помощью мелких камней и (или растений). На месте будущего русла необходимо вырыть неглубокую траншею задуманной формы ручья. Дно канавки застилают геотекстилем для защиты от сорняков. Затем укладывается дренаж в виде мелкого щебня, а сверху русло засыпается почвой. «Ручей» засаживается цветами синего и голубого цвета или отсыпается любым щебнем, желательно голубого цвета. Тогда вдоль «берегов» можно высадить цветы. «Сухой ручей» может существовать сам по себе, либо брать свое начало из частично закопанного в землю глиняного кувшина. Интересно, если проходящая рядом дорожка «перебросит» небольшой мостик через «ручей».

На участке с уклоном очень интересно использование следующего приема: канал для отвода воды оформляется в виде «сухого ручья», выполненного из камней. Во время дождя ручей наполнится водой, которая попадет в небольшой пруд в нижней части склона. Вполне себе функционально и красиво!
Арки на участке с уклоном будут очень функциональны в сочетании с мостиком и лестницей. Конечно, арку стоит украсить вьющимися растениями.
Ознакомившись с вышеизложенным материалом, Вы, наверняка, уже поняли: возможностей для украшения участка на склоне – великое множество! В одной из статей мы расскажем о конкретном примере. Вам же пожелаем творческих успехов в реализации задуманного. Возможно, Вам поможет нижеследующий видеоролик.

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке - это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

• Как обустроить отвод воды на участке.
• Как своими руками сделать бюджетную ливневую канализацию.
• Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации - выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное - строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки - сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда - строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Денис1235 Участник FORUMHOUSE

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.

Денис1235

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by .

yury_by Участник FORUMHOUSE

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

yury_by

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап - засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Чтобы труба не всплыла, её можно прижать кирпичом или доской.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Строительство недорогого дренажа и осушение заболоченного участка

Не всем достаются «правильные» участки. В СНТ или в новых нарезах земля может быть сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу - и сложно, и дорого. Есть два выхода из этой ситуации - продать/обменять участок или заняться осушением и приведением участка в порядок.

Чтобы не заниматься в будущем различными дорогостоящими переделками, пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек. Этот вариант позволяет сэкономить семейный бюджет.

Юрий Подымахин Участник FORUMHOUSE

Торфяная почва характеризуется высоким уровнем грунтовых вод. На моём участке вода стоит практически вровень с поверхностью, а после дождя не уходит в землю. Чтобы отвести верхнюю воду, её нужно выбросить за пределы участка. Я не стал тратиться на покупку специальных труб для водоотведения, а сделал дренаж из автомобильных покрышек.

Система монтируется следующим образом - роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.

Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.

Серёга567 Участник FORUMHOUSE

У меня есть участок в СНТ, общей площадью 8 соток. На участке стоит здание, которое я планирую достроить и расширить. Место очень низкое. Т.к. дренажные канавки для водоотведения в СНТ находятся в плачевном состоянии, где закопаны, захламлены или забиты, то вода никуда не уходит. УГВ такой высокий, что воду из колодца можно черпать ведром, держа его за ручку. Весной вода на даче стоит подолгу, участок фактически превращается в болото и, если и просыхает, то только летом в самую жару. Приводить дренажные канавы в порядок никто не хочет, так все и плавают. Поэтому я решил, что бороться с соседями бесполезно. Надо поднимать свой участок и найти способ, куда девать всю «ненужную» воду с участка.
