Принцип работы насоса. Глубинные насосы для скважины — устройство и принцип работы погружных скважинных насосов Принцип работы скважинного насоса

Если глубина залегания воды находится ниже 10 м от поверхности земли и необходимо ее добыть, то речь идёт о погружном (иногда такие насосы называют «скважинными»).

Корпус поверхностного насоса находится на суше, на удалении от водного зеркала (поверхности воды), реже встречаются колодезные насосы с поплавком, с помощью которого корпус держится на воде. Но поверхностные насосы не предназначены для глубоких скважин, и если с глубиной колодца до 8–10 м они ещё справляются, то глубже – уже нет.

Разделение видов

Конструктивно глубинные погружные насосы бывают:

• центробежные;
• вихревые;
• шнековые или винтовые;
• вибрационные.

Водяные получили наибольшее распространение за счёт универсальности и долговечности (при должном уходе и профилактике).

Название эта группа насосов получила от принципа работы: лопасти колёс разгоняют жидкость, вследствие чего около вала создаётся разреженное пространство, жидкость выдавливается к периферии и под давлением подаётся вверх.

В вихревых моделях нагнетание и последующее продвижение жидкости происходит за счёт создания в камере искусственных завихрений.

Устройство шнековых или винтовых насосов – это современная реинкарнация старого доброго «винта Архимеда».

Эти насосы подают воду с помощью непрерывного вращения шнека (винта): у них стабильный напор, но производительность ниже, чем у центробежных и вихревых моделей.

В основой является мембрана, которая разделяет вибратор и жидкость. Работа вибратора заставляет изгибаться мембрану, образующаяся при этом разность давлений способствует перекачке жидкости.

Недорогой вариант, но к выбору такого агрегата для скважины надо подходить аккуратно. Более других подойдут модели, оснащённые термозащитой, и с нижним забором воды.

На что обращать внимание при выборе

Бесперебойная подача воды в частном доме, не имеющем доступа к централизованной системе водоснабжения, напрямую зависит от правильности выбора насоса.

При выборе необходимо учитывать:

1. Глубину скважины и уровень воды в ней. Любой насос рассчитан на конкретную рабочую глубину и это значение один из критериев выбора.
2. Мощность подачи воды. Значение зависит от потребления (учитывается снабжение дома, полив и прочее). Бытовые насосы имеют мощность от 5 м3/час. Мощность насоса обычно выбирают «с запасом», но тут, главное, не переборщить: «запас» находит чувствительное отражение в цене агрегата.
3. Напор. Измеряется в метрах: прибавив к глубине скважины 30 м, увеличивают полученное значение на 10-15 % (умножив на 1,1 или на 1,15) и округляют в большую сторону. Напор бытовых насосов обычно до 150 м.
4. Дебет скважины. Это отношение времени, за которое воду из скважины можно полностью выкачать, ко времени, за которое она вновь заполнится водой. Для выбора насоса достаточно приблизительного значения дебета.
5. Диаметр скважины (обычно измеряется в дюймах).
6. Цена вопроса. Это стоимость насоса, с автоматикой для подключения, плюс капроновый шнур или стальной нержавеющий трос, для закрепления насоса. В зависимости от глубины залегания воды, сумма может существенной. А потому ко всем расчётам надо подходить ответственно.

   Совет специалиста: существуют сайты, которые считают в режиме online все необходимые данные для формирования заказа на глубинный насос для скважины.

   В этом случае действие сводится к занесению исходных значений в «клеточки», а на «выходе» – готов результат. Консультация со специалистом также поможет оптимизировать конечную цену.

Промышленные насосы могут иметь мощность от 20 м3/мин. Такой скважинный высоконапорный центробежный насос с лёгкостью преодолевает 500 м, да и напор 800 м для таких агрегатов не предел.

Напор в таких моделях достигается за счет расположения в корпусе гидравлической части 50 и более ступеней. Эти высокотехнологичные аппараты могут изготавливаться из нержавеющей стали и композитных материалов.

Замечание специалиста: глубинные насосы не боятся «сухого хода»: специальные поплавки контролируют глубину погружения и отключают насос при нехватке воды.

Как правило, все водяные насосы чувствительны к механическим загрязнениям, будь то песок или ил. Долгосрочная бесперебойная работа скважинных насосов достигается при регулярном сервисном обслуживании.

Ведущие изготовители

Современное состояние рынка позволяет выбрать насос в соответствии с требованиями по приемлемой для покупателя цене.

Сегодня доступны агрегаты не только российские, но и многочисленные зарубежные - немецкие, датские, итальянские.

Grundfos – известная датская фирма, основанная в 1945 году, мировой лидер по продажам насосного оборудования, имеет филиалы во многих странах мира, в том числе и в России (более 20-ти филиалов). Цены на бытовую продукцию от 40 тыс. рублей.

Wilo – фирма из Германии (год создания - 1872), производит глубинные насосы как центробежные, так и вихревые и шнековые (винтовые).

Дочерние компании холдинга есть в России и в некоторых европейских странах. Вся продукция имеет международные сертификаты качества.

Установка насоса в скважину представляет собой очень важный процесс, от правильности и качества выполнения которого зависит длительность нормальной и бесперебойной работы оборудования. Установка насоса для скважины производится после того, как завершено бурение и поверхностное оборудование скважины или колодца.

Чаще всего на загородных участках не так много места, поэтому бурение скважины предпочитают копанию колодца. Сама скважина не занимает много места, чего нельзя сказать про колодец, что является огромным ее преимуществом.

Водоснабжение из колодца может осуществляться при помощи установки . Для того чтобы обеспечивать подъем воды из скважины, потребуется монтаж скважинного насоса. Для того чтобы установить погружной насос своими руками, нужно знать особенности работы и подключения оборудования.

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Если застрял насос в скважине, то вытащить его, не повредив сам аппарат, достаточно сложно, без серьезных затрат…

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

• место расположения оборудования;
• требуемый напор;
• коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
• величина разницы давления при выключении и включении;
• надежность оборудования;
• удобство эксплуатации;
• стоимость оборудования.

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

• габариты;
• мощность доступного источника электропитания;
• производительность;
• стоимость.

Основными техническими критериями скважины:

• глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
• объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Производительность не должна превышать производительность скважины при одновременной достаточности мощности оборудования для поднятия воды на необходимую высоту.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необхлдимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

При проведении подключения требуется строго соблюдать инструкцию завода-изготовителя. Это позволит избежать трудностей и ошибок при осуществлении установки насоса и поломок при эксплуатации.

Предварительные монтажные работы

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

• глубина;
• статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

• страховочный трос;
• комплект для создания оголовка;
• зажимы, изготовленные из нержавейки;
• шланг;
• труба ПНД;
• набор необходимых фитингов;
• вентиль, имеющий шаровую конструкцию.

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания . Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Следует помнить, что при отсутствии воды в скважине включение устройства в электросеть запрещено.

Монтаж оборудования в скважине

Перед подключением проводится проверка обсадной трубы на наличие неровностей, сужений и искривлений. Все выявленные дефекты влияют функционирование устройства и усложняют установку насосного аппарата.

Перед установкой скважинного насоса скважину необходимо очистить и прокачать.

На видео монтаж скважинного глубинного насоса в обсадной трубе ПВХ:

Установку насоса можно осуществлять только после проведения подготовительных работ. В процессе подключения насоса, если в его конструкции не предусмотрен обратный клапан, то его рекомендуется установить самостоятельно.

Для удобства шланг, кабель электропитания и страховочный трос соединяются вместе при помощи изоляционной ленты. Для герметизации скважины на поверхности устанавливается оголовок, к которому крепится страховочный трос, а труба и кабель для электропитания выводятся наружу.

Подключение труб осуществляется без использования резьбовых соединений, что позволяет снизить уровень воздействия на элементы конструкции коррозионных процессов, повреждающих металлические конструктивные элементы.

При выборе насоса для дачи или загородного дома хочется, чтобы он был простым, надежным, экономичным, удобным и главное - дешевым. Именно таким является насос вибрационный погружной, на который обращают внимание многие дачники в первую очередь. С помощью такого насоса можно поливать огород, откачивать воду из подвала или открытого водоема, брать воду из колодца. В данной статье мы подробно остановимся на том, как устроен вибрационный насос и как он работает. Эти знания дадут нам возможность разобраться, где насос такого типа покажет себя в лучшем виде, а где его использовать не стоит. Низкая цена вибрационных насосов неизменно привлекает покупателей, но также немаловажно будет обратить внимание на характеристики и параметры агрегата. И хоть они неприхотливы в обслуживании, все же имеют слабые места.

Внутреннее устройство вибрационного насоса довольно простое, всего несколько основных элементов, определяющих специфику работы агрегата.

1. Силовой элемент насоса. Представляет собой электромагнит, который состоит из П-образного сердечника. Сердечник магнита набран из пластин электротехнической стали и намотан обмоткой, с покрытием изолирующим лаком. Сердечник залит эпоксидной смолой с кварцевым песком и находится в силовой части насоса. Магнит фиксируется смолой, которая к тому же изолирует обмотки, препятствуя их соприкосновению с водой, песок же необходим для улучшения отвода тепла.
2. Вибратор состоит из второй части магнита П-образной формы, на котором закреплен шток. С обратной стороны штока закреплен амортизатор - резиновая шайба. От качества амортизатора зависит производительность и экономичность всего агрегата. За амортизатором находится пластиковая дистанционная муфта, опирающаяся на него, данная муфта изолирует камеру насоса, в которую набирается вода, от электрической части. Внутри муфты находится диафрагма, которая направляет и фиксирует шток.
3. Нагнетающая камера для воды, которая в дальнейшем выдавливается из этой камеры в трубопровод по каналам 11.
4. Всасывающая камера . Сюда поступает вода из источника.
5. Амортизатор , который иногда бывает защищен металлическим кольцом.
6. Шайбы . Если добавлять и уменьшать количество шайб, можно регулировать ход поршня, а соответственно и производительность.
7. Шток . Бывают модели вибрационных насосов, в которых шток чуть длиннее и выступает во всасывающую камеру. В этой камере внутри отлиты ушки в виде направляющего кольца, по которому ходит шток. Такая конструкция несколько увеличивает производительность насоса, так как движение штока ограничено и его смещения в поперечном направлении сведены к минимуму.
8. Обратные клапаны . В данном случае представляют собой резиновые вставки-грибки. Через обратный клапан вода поступает внутрь всасывающей камеры, но не выходит обратно, так как при сдавливании поршнем клапан закрывается. Очень важно, чтобы обратный клапан был эластичен и в хорошем состоянии, так как в противном случае или при загрязнении мусором он не будет плотно закрываться при сдавливании поршнем, и часть воды будет уходить обратно в источник.
9. Гайка , закрепляющая и фиксирующая поршень.
10. Резиновый поршень является самой главной рабочей деталью, чаще всего выходящей из строя. Грязная вода его быстро разрушает.
11. Каналы для отвода воды в трубопровод. При повышении давления в нагнетающей камере вода выдавливается по каналам в трубопровод.

Из всех деталей износу подлежит резиновый поршень и обратные клапаны, если вода грязная. Остальные элементы и детали достаточно долговечны, хотя излишние вибрации могут значительно ускорить выход их из строя.

Принцип работы вибрационного насоса

Вибрационный насос работает за счет изменения давления в нагнетающей камере насоса. Подсос воды во всасывающую камеру обеспечивается возвратно-поступательными движениями резиновой диафрагмы/поршня.

Если рассматривать более детально, то выглядит это примерно так. Когда агрегат включается в электрическую сеть, на обмотку катушки подается ток и вокруг образуется магнитное поле. В результате катушка П-образного сердечника (1) намагничивается и притягивает к себе вибратор (2) - катушку, находящуюся в нагнетающей камере.

В результате этого резиновый поршень/диафрагма (10) через шток (7) изгибается внутрь и подтягивается ближе к нагнетающей камере, поэтому во всасывающей камере (4) создается разрежение, давление уменьшается. Пространство всасывающей камеры заполняется водой, которая подсасывается через обратные клапаны (8) из источника.

Сама суть переменного тока такова, что на некоторое мгновение намагничивание исчезает, шток (7) отбрасывается обратно с помощью амортизатора (5). Поршень начинает давить на воду, находящуюся внутри всасывающей камеры, там повышается давление. Так как обратные клапаны (8) закрыты давлением воды, ей не остается ничего другого, как устремляться в нагнетающую камеру (3).

Когда намагничивание снова появляется и шток оттягивается назад вместе с поршнем, в нагнетающей камере повышается давление и вода вытесняется по каналам (11) к трубопроводу. В это же самое время во всасывающей камере происходит разрежение и нагнетание воды из источника.

Такие такты - намагничивание/размагничивание - происходят с частотой 100 раз в секунду. Возвратно-поступательные движения штока, по сути, являются вибрациями, за что данный вид насосов получил название «вибрационный».

Как можно использовать погружной вибрационный насос

Конструкция вибрационных насосов достаточно проста, поэтому они не требуют к себе особенного отношения и являются неприхотливыми агрегатами. В них ничего не нужно смазывать, так как нет вращающихся деталей и подшипников. Механизм практически не нагревается при работе, поэтому детали изнашиваются меньше. Вибрационные насосы беспрепятственно перекачивают щелочную воду, не боятся минеральных солей в воде и могут работать при любых температурах окружающей среды. Все говорит о надежности агрегата, но все же давайте задумаемся вот над чем.

Вибрации, заставляющие воду нагнетаться из источника, а затем продвигаться к трубопроводу, могут действовать разрушающе. Собственно, любые вибрации действуют разрушающе. Под действием вибраций смещается то, что не должно двигаться, а должно быть статично. Знание именно этого свойства и определяет, где можно устанавливать вибрационные насосы, а в каких случаях их использовать нельзя.

Использование вибрационного насоса :

• Откачать воду из колодца, который только что выкопали или, когда необходимо осмотреть водоносные ключи или почистить его.
• Подавать воду из колодца для жизни.
• Подавать воду из открытого водного источника - реки, озера, бассейна, искусственного водоема.
• Подача воды из емкости - бака, цистерны и др.
• Откачать воду из затопленного помещения, траншеи, подвала, котлована и др.

Возможно, вы обратили внимание, что в данном списке нет привычного всем варианта, когда вибрационный насос используется для подачи воды из скважины. Насос погружной вибрационный отзывы оставляет самые разные. Одни говорят, что у них вибрационный насос «Малыш» стоит в скважине уже лет 10 и прекрасно работает, а у других и скважина пришла в негодность, и фундамент дома обвалился.

Можно ли использовать вибрационный насос в скважине

Понимание процессов, происходящих внутри скважины, помогает правильно подобрать погружной насос для нее. Также становится понятным, почему вибрационные насосы использовать нельзя.

Представьте себе колодец, в котором стоит погружной насос вибрационного типа. Вода будет выкачиваться из колодца, пока она там есть. Когда воды станет мало, со дна начнет подниматься песок и будет засасываться насосом вместе с водой. Как результат, на выходе - грязная вода с песком. Но достаточно отключить насос и дать воде отстояться, как песок оседает, и снова становится нормально. А что же со скважиной?

Труба, по которой поднимается вода из скважины, опущена до самого водоносного слоя и на конце имеет сетчатый фильтр с мелкой ячейкой. Этот фильтр задерживает мелкие фракции, которые засасываются вместе с водой, и предотвращает их попадание в трубопровод. В процессе эксплуатации вокруг сетчатого фильтра образуется конус из песка различной фракции. В спокойном состоянии данный конус фактически является дополнительным фильтром, не пропускающим взвешенные частицы внутрь трубы.

Что же произойдет, если опустить в скважину вибрационный насос? Как только насос включится, конус начнет двигаться. Происходит своеобразная сепарация породы: крупные частицы поднимаются вверх конуса, а мелкие пылеватые частички песка опускаются вниз - к самому фильтру . Вы можете пронаблюдать подобную картину, если просто воздействуете вибрацией на сыпучие породы - они попросту начнут «плыть».

Если частички мелкого песка будут такого же размера, что и мелкие ячейки фильтра, то фильтр забьется, и поток воды уменьшится - говорят, дебет скважины уменьшился.

Если частички мелкого песка оказываются меньше ячеек фильтра, то пылеватые частички проникают внутрь трубы и заполняют ее. Это может привести к двум результатам:

1. Песок будет подниматься вместе с засасываемой водой и на выходе будет вода с песком. В таком случае говорят «скважина пескует».
2. Песок полностью забьет трубу и насос. В таком случае говорят «скважина заилилась».

Термин «заилилась» в данном случае не уместен, конечно, но его используют, так как слово простое и запоминающееся. Более правильно происходящий процесс называть «кольматацией фильтра пылеватым песком» .

Но сути это не меняет, в результате кольматации у хозяина неизбежно будут серьезные проблемы. Лучший вариант - у него получится поднять вибрационный насос наверх и почистить его, а затем позвать специалистов, чтобы они прочистили скважину. Худший вариант - насос застрянет окончательно, и скважину эксплуатировать не получится, она превратится в бесполезную дыру в земле.

Не всегда все может заканчиваться так печально. Многое зависит от структуры грунта в скважине. Чем мельче частицы, тем легче они срываются с места и несутся к фильтру, увлекаемые потоком.

Все положительные отзывы об эксплуатации вибрационного насоса в скважине связаны именно с тем, что порода грунта представляет сбой крупный песок, кварц или даже каменные фракции. Тогда частички пород не проникают внутрь фильтра, а скапливаются вокруг него.

Если же порода представляет собой супесь или мелкозернистый песок, то скважина будет «песковать», пока не забьется насос.

На насос вибрационный погружной цена самая низкая среди всех насосов. В сравнении с центробежным насосом разница может составлять 300 - 500 %. Если вибрационный насос «Ручеек» или «Малыш» можно приобрести за 30 - 40 у.е., то центробежный обойдется не дешевле 80 - 150 у.е. Именно низкая стоимость соблазняет многих рискнуть и установить вибрационник в скважину. Но оправдан ли этот риск? Ведь помимо того, что может забиться фильтр на трубе, породы скважины начинают разрушаться и двигаться под действием вибраций, и закончится это может обвалом всей скважины, а иногда и фундамента дома, если скважина находится рядом.

Но вибрации насоса можно использовать и с пользой для скважины. Новые только что пробуренные скважины разрабатывают и увеличивают их дебет с помощью вибрационных насосов. Разрушение пород от вибраций играет в таком случае в нашу пользу. Но производить подобные работы должен только специалист.

Характеристики и параметры вибрационных насосов

Выбирая насос, необходимо обратить внимание на его характеристики.

Производительность - главный параметр любого насоса. Подбирать ее необходимо с таким расчетом, чтобы она ни в коем случае не превышала дебет источника. Обычно производительность вибрационных насосов делится на три категории: низкая - 360 л/час, средняя - 750 л/час, высокая - 1500 л/час, но бывают модели и 2000 - 3000 л/час.

Высота подъема воды - очень важный показатель. Так как источник воды находится на удалении от потребителя, то необходимо просчитать, какой напор должен обеспечивать насос, чтобы давление воды в потребителе было нормальным. Для расчета необходимо сложить глубину установки насоса, расстояние от земли до зеркала, добавить длину трубопровода и накинуть еще 20 % потерь. Минимальный напор, который обеспечивают вибрационные насосы - 40 м, чаще всего используют те модели, которые подают воду на 60 м, более мощные модели встречаются реже - до 80 м.

Глубина погружения у всех вибрационных насосов одинакова - 7 м.

Внешний диаметр может быть от 76 мм до 106 мм. Если планируется использовать агрегат в скважине, его диаметр должен быть чуть меньше диаметра обсадной трубы.

Расположение водозабора в насосе - сверху или снизу - очень важно. Если водозабор находится сверху насоса, то он не будет засасывать песок со дна источника. Располагать такой насос необходимо на 30 см выше дна.

Если водозабор находится снизу, то засасывания песка и других мелких частиц не избежать. Такие модели можно использовать для прокачки скважины, для откачки грязной воды из колодца, подвала или траншеи. Располагать агрегат необходимо на 100 см выше дна.

Важно! Вибрационные насосы с нижним водозабором могут перегреваться, если насос останется без воды. Поэтому многие не рекомендуют их использовать. На самом деле важно покупать насос с термозащитой, не зависимо от того, где находится водозабор.

Термозащита - защита от перегрева в случае аварийной ситуации, например, если заклинит поршень или произойдет скачок напряжения. Также опасен «сухой ход» насоса. Во всех случая катушки сердечника перегреваются, и может произойти повреждение как при коротком замыкании. В моделях вибрационных насосов с верхним забором воды термозащита устроена примитивно, ею служит то, что корпус агрегата находится под водой, которая всегда его охлаждает, но только в том случае, если насос погружен полностью в воду. В вибрационных насосах «Малыш» московского завода с нижним забором воды несколько более совершенный механизм термозащиты, как только обмотка сердечника перегревается, насос отключается и включается снова только после того, как остынет.

Слабые места погружных вибрационных насосов

Несмотря на простую конструкцию и принцип работы, а также неприхотливость в обслуживании, все же у вибрационного насоса есть слабые места, о которых стоит знать.

• Не любят холостой/сухой ход . Если модель насоса не оснащена термозащитой, то даже 5 - 30 секунд работы вхолостую достаточно, что обмотка перегрелась и повредилась. И это при погружении насоса в воду, если же насос не опустить в воду и включить, то повреждения могут быть в несколько раз больше.
• Резьбовые соединения раскручиваются . Под действием вибрации резьба крепления поршня и обратных клапанов раскручивается. Не лишним будет сразу после покупки вибрационного насоса заменить все стандартные гайки на самоконтрящиеся.
• Коррозия болтов корпуса . Как показывает демонстрирующее насос вибрационный погружной фото, его корпус выполнен из алюминия, но вот болты крепления корпуса почему-то стальные, ржавеющие. Даже покрытие цинком не способно защитить их от влияния воды. После покупки их необходимо заменить болтами из цветных металлов.

• Резиновые детали насоса быстро изнашиваются под воздействием песка и мелких частиц. В результате производительность и эффективность насоса падают. Бороться с такой бедой можно тем, что закрепить металлическую сетку на всасывающем отверстии насоса.
• Довольно часто даже в новых насосах обратный клапан закреплен недостаточно или наоборот - слишком сильно. Поэтому необходимо отрегулировать крепление. Для этого опустив насос в воду, необходимо проверить, как он открывается и по необходимости подтянуть гайки или заодно - заменить на самоконтрящиеся.
• Чувствительность к перепадам напряжения. Падение напряжения всего на 10 % снижают производительность насоса в 2 раза. Например, если насос может подавать воду на 40 м в высоту, то при напряжении 200 В, он сможет поднять только на 20 м. Повышение же напряжения увеличивает напор, но одновременно с этим нагрузка на механические узлы и детали насоса также возрастает. Например, появляется биение штока, в результате чего износ резинового поршня/диафрагмы и штока возрастает. Поэтому использовать вибрационный насос необходимо обязательно со стабилизатором напряжения.

Какой вибрационный насос лучше

На рынке можно встретить модели вибрационных насосов российских, украинских, белорусских и китайских производителей. Все они довольно качественны, хоть и имеют ряд отличий. А вот зарубежные модели из Италии и Германии встретить сложно, их практически не завозят. Причина проста - рынок насыщен отечественным товаром, который в достаточной мере удовлетворяет потребности покупателей.

На насос вибрационный погружной стоимость стабильна и диапазон цен невелик от 30 до 50 у.е. и практически не зависит от производителя.

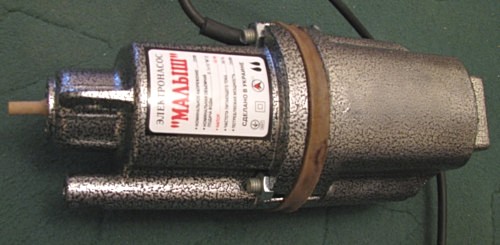

Самый востребованный на территории СНГ. Он снискал себе завидную славу и репутацию надежного агрегата. Производят насосы с названием «Малыш» разные заводы, среди которых «АЭК Динамо» (Москва) и «Электродвигатель» (Бавлены). Характеристики этих насосов необходимо обязательно уточнять, так как можно встретить вибрационный насос «Малыш» с верхним водозабором, а можно и с нижним. А вот такой важной деталью, как термозащита, оснащены все модели «Малышей», что и послужило гарантией их надежности и долговечности.

Популярен не меньше «Малыша». Данные модели выполнены с верхним забором воды и обладают напором в 60 м. Производят их несколько разных заводов: продукт ОАО «Ливгидромаш» (Россия) носит название «Ручеек», а вот продукт ОАО «Техноприбор» (Белоруссия) называется «Ручеек 1». И как показывают испытания, характеристики у них разные. Например, «Ручеек» российский поднимает воду на 50 м объемом 598 л/час, а белорусский «Ручеек 1» всего на 30 м и 300 л/час.

Украинского производства несколько подороже своих собратьев (50 у.е.). Модельный ряд агрегатов данного производителя достаточно широк и многообразен, поэтому можно подобрать насос под любые нужды: с напором 90 - 100 м, производительностью 1500 л/час, с двумя обратными клапанами. Абсолютно все модели украинских «Водолеев» оснащены термозащитой. Обратите внимание, что российский продукт с аналогичным названием значительно уступает по характеристикам и возможностям украинскому.

Выбирая погружной вибрационный насос, помимо основных характеристик следует обратить внимание на мелкие конструктивные мелочи, облегчающие его эксплуатацию. Например, длинный кабель в прочной резиновой обмотке/изоляции позволит использовать насос при любой температуре. Длина электрокабеля должна быть такой, чтоб без проблем довести вилку до розетки. Также немаловажными будут удобные резьбовые соединения и наличие универсального переходника, что позволяет подсоединить стандартную водопроводную трубу на 25 мм или 19 мм.

Насос вибрационный погружной - видео-инструкция по ремонту

На чтение 5 мин.

Центробежные насосы для скважин, бурение которых практикуется не только на частных участках, но и при возведении многоэтажных зданий, пользуются все большей популярностью. В гражданском, промышленном и энергетическом строительстве они применяются для обеспечения различных объектов чистой или технической водой.

Сегодня для оборудования скважины предлагается большой выбор специализированного насосного оборудования от простых моделей до полноценных для реализации задач любой сложности.

Устройство и назначение

Скважинный насос центробежного типа неслучайным образом вызывает наибольший пользовательский интерес среди оборудования для обеспечения выкачки воды из скважин и колодцев. В отличие от аналогов (вибрационных или ручных моделей) он обладает лучшим соотношением производительности долговечности, качества выкачки, простоты обслуживания и стоимости.

Главный конструкционный элемент центробежного насоса –электрический двигатель с лопастным ротором, по мере которого камера агрегата постепенно заполняется водой. По мере поступления генерируемой двигателем энергии непосредственно к потоку формируется напорный столб с определенной мощностью. При усилении нагнетательного момента вода поднимается по трубопроводу и под давлением подается в систему водоснабжения.

Мощность и, соответственно, производительность насоса зависит от количества клапанов, которые входят в его комплектацию. Чем больше потребность в выкачке воды, тем большим количеством клапаном должна обладать выбранная модель.

Центробежные насосы для скважин лидируют в сегменте загородного, коттеджного и дачного строительства ввиду доступной цены и способности удовлетворить потребности в водоснабжении небольшого участка или загородного дома.

Разновидности

На современном рынке скважинный центробежный насос представлен тремя основными модификациями:

• погружной;
• полупогружной;
• поверхностной.

Погружные модели

Погружной центробежный насос внешне напоминает наполненный газом баллон или цилиндр небольшого диаметра – размер некоторых современных моделей в разрезе не превышает 100 мм. Установка такого оборудования осуществляется непосредственно в скважине.

В цилиндрическом корпусе агрегата расположены мотор с подвижным ротором сухого типа. Для запуска оборудования не требуются дополнительные действия со стороны мастера или хозяина участка, а также заполнение корпуса насоса водой.

Погружной насос идеален для скважин глубиной от 10 м – фактически, в этом случае у него нет аналога или альтернативы. Кроме того, центробежные погружные агрегаты универсальны – они могут использоваться для обустройства песчаных или артезианских скважин, а также для выкачки и транспортировки маслянистых и неагрессивных кислотных жидкостей.

Рассматривая возможность покупки такого оборудования, как погружные насосы для скважин, следует помнить, что их установка и обслуживание сопряжены с необходимостью отключения системы и извлечения оборудования из скважины. Для диагностики и устройств этого типа рекомендуется привлекать специалистов.

Полупогружные агрегаты

Полупогружные центробежные работают по тому же принципу, что и классический глубинный насос (или центробежный погружной агрегат). Тем не менее, в конструкции и конфигурации оборудования этого типа есть существенные отличия. Рабочий узел агрегата или двигатель, полностью защищён от влаги, в то время как рабочая камера непосредственно с ней контактирует. Для обеспечения корректной работы полупогружной модели она оснащается стабилизаторами-плавниками. Они удерживают часть корпуса, в которой находится двигатель, на поверхности воды, рабочая часть установки все время находится в воде.

В сравнении с погружными аналогами полупогружные обладают меньшей мощностью и большим габаритом , что не мешает им удерживать свои рыночные позиции в соответствующем сегменте.

Поверхностное оборудование

Поверхностный электронасос актуален в том случае, когда глубина скважины или колодца не превышает 10 м. Как понятно из названия, поверхностный агрегат устанавливается непосредственно над скважиной, в качестве контактного элемента используется погружной шланг. Конструкции этого типа просты в установке и обслуживании, шланг также легко вынимается из трубопровода скважины для замены или чистки.

При выраженных преимуществах поверхностного насосного оборудования у него есть также и минусы:

• камера насоса старой модификации, не оснащенного обратным клапаном, нуждается в своевременном заполнении жидкостью (производится вручную), в противном случае установка не сможет выкачивать достаточное количество воды;
• мощность установки уступает погружным и полупогружным аналогам.

Параметры выбора

• объем ежедневного расхода воды;
• точную глубину скважины или колодца;
• скорость заполнения водой трубопровода скважины;
• производительность (скорость и объем перекачивания за единицу времени);
• диаметр основной трубы скважины;
• качество и показатель чистоты воды.

Особенности монтажа

При выборе модели нужно учитывать и тот факт, что подключение поверхностного насоса несколько отличается от установки насоса в скважину.

Монтаж поверхностного насоса

Простота в использовании поверхностных моделей заключается не только в легкости фиксации агрегата и его подключения, но и в том, что для этого не следует специально подбирать место, так как в его качестве выступает любой удобный участок земли непосредственно около скважины.

Этапы монтажа:

• определите место размещения оборудования, разровняйте площадку;
• установите насос в соответствующем рекомендациям производителя положении и зафиксируйте его с помощью крепежных элементов;
• присоедините шланг и обратные клапаны;
• перед тем, как опустить шланг в трубопровод, осуществите и проверьте подключение ко всем коммуникациям;
• заполните камеру насоса водой;
• проверьте работоспособность системы и настройте параметры ее работы.

Установка погружного и полупогружного насоса

Несмотря на то, что тип размещения погружного и полупогружного насоса отличаются, схема их установки едина. Единственным отличием является необходимость разместить при монтаже полупогружной модели вспомогательные поддерживающие направляющие и при размещении самого насоса предотвратить контакт верхней части корпуса (с двигателем) с водой.

Этапы размещения;

• обследуйте на предмет механических повреждений сам насос, контакты и скважину;
• установите обратный клапан;
• подключите аппарат ко всем необходимым коммуникациям;
• присоедините к агрегату страховочный трос;
• выполните погружение или установку в соответствии с рекомендациями производителя;
• осуществите пробный запуску и настройте рабочие параметры установки.

Выбор, обвязка и установка насоса в скважину своими руками (видео)

Владельцы многих частных домов предпочитают воду для пользования добывать самим, не подключаясь к городскому водопроводу. Причины могут быть разные – плохое качество водопроводной воды, экономия и т д.

Технические показатели насоса должны подбираться специально под размер используемого участка. Иногда глубина, на которой проходят подземные реки очень большая (в некоторых местах достигает ста и более метров). Тогда стандартный агрегат не подойдёт.

Для этих целей есть специальные глубинные модели. Обычно они используются в крупных предприятиях для добычи артезианской воды.

Устройство и принцип работы

Глубинные аппараты имеют не только отличные характеристики, но и отличаются между собой разными конструкциями, которые используют различные принципы работы по подъёму воды.

Вся установка с большинством главных деталей находится под поверхностью воды. А от насоса в плотной изолированной обмотке пролегает провод и труба для подачи воды.

В стандартную сборку оборудования, как правило, входит двигатель и внутренний фильтр. Всасывание жидкости бывает снизу или сверху установки. Если агрегат имеет нижнее всасывание, то он может хорошо отфильтровать песок и ил из подводной реки.

Глубинные насосы состоят из двух составляющих:

• собственно насосная часть с несколькими ступенями;
• двигательная, которая осуществляет управление подъёмом воды и может быть как встроенной, так и наружной.

Насосные двигатели

Встроенные двигатели обычно размещены снизу для максимальной защиты устройства от коррозии из-за постоянного контакта с влагой.

Верхнюю часть конструкции занимает устройство приводного вала и определённые лопаточные отводы.

У есть специальный стакан и корпус. Туда встроен вибратор, который создаёт нужную тягу для создания потока воды, а также имеется электродвигатель. Вибратор является достаточно сложной конструкцией, но он играет основную роль в совершении работы. Он состоит из якоря, резинового амортизатора и регулирующих шайб.

Типы оборудования

Если вы склоняетесь к покупке такого оборудования, то должны теперь детальнее разобраться в его видах, чтобы выбрать для себя наиболее подходящий.

Обращать внимание стоит прежде всего на технические характеристики, качество и фирму-изготовителя.

В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды.

Центробежный

Устройства этого вида используются для подъёма воды на протяжении долгого времени без сезонных перерывов.

У такого аппарата имеются 2 составляющих – гидравлическое устройство и электрический двигатель.

Рабочие колёса вращаются и благодаря этому в трубе создаётся разность давлений, которая заставляет воду подниматься с достаточной силой. имеет преимущество в высокой производительности, хорошей силе тяги и универсальности в использовании.

Шнековый

Такой тип агрегата изготавливается для особого назначения. Главная его задача – качественный перегон воды с примесями.

Если вы преследуете эту цель и думаете о покупке такого оборудования, то нужно знать одну важную деталь.

Для бесперебойной подачи жидкости нужно выбирать устройство с диаметром примерно на 1 сантиметр меньше диаметра обсадной трубы. Иначе насос будет засоряться различными примесями.

Винтовой

Главным достоинством такой модели является то, что эти насосы даже при небольших объёмах подачи воды выжимают большое давление.

Конструкция аппарата состоит из рабочего колеса с множеством лопастей, что размещается в корпусе цилиндрической формы.

Благодаря круговому вращению лопастей и осуществляется подача воды. Из недостатков этого вида стоит отметить сложность работы при использовании жидкости с примесями.

Другие модели

Ручной агрегат может быть предназначен лишь для ограниченной глубины добычи воды. Его можно использовать, если вода залегает не глубже 25 метров от поверхности.

Штанговый насос обычно обладает большими габаритами и очень редко используются в бытовой технике. Их часто можно увидеть в местах добычи нефти. Конструкция такого агрегата достаточно проста, но с функцией добычи жидкости из глубины он отлично справляется.

Грязевой погружной аппарат используют для всевозможных жидкостей разной степени вязкости. Это не лучший выбор для закачки воды, но если нужно откачать воду с множеством примесей грязи и глины, то он подойдёт как нельзя лучше.

Какой агрегат лучше выбрать

Что же лучше выбрать насосную станцию или глубинный агрегат?

С таким вопросом сталкивается множество людей, живущих в частном секторе.

Особенно те, кто живёт в местах, где не проведена городская водопроводная система. На рынке представлено большое разнообразие что тех, что других видов устройств. Но главное для вас – разобраться в плюсах и минусах обоих.

Насосная станция имеет конструкцию накопительного бака, или гидроаккумулятора. Такой механизм имеет мембрану, насос и блок контроля со шлангами для распространения воды. Работа станции основана на нагнетании воды в бак, пока там не установиться определённое давление. Далее вода поступает в трубопровод.

Принципы работы глубинного оборудования были описаны в первой части статьи. Если не вдаваться в подробности, они не особо отличны от работы станции.

Насосная станция, в отличие от глубинного аппарата, имеет большую продолжительность эксплуатационного срока. Зато погружной насос имеет меньшие габариты и проще в установке и ремонте, а также работает практически беззвучно.

Выбор остаётся за вами, в конце концов, вы должны всегда учитывать особенности своей местности, состав воды и глубину её расположения при выборе системы для закачки воды.
