Деление молниеотводов на виды. Разработка внешней молниезащитной системы для комплекса из двух зданий, с помощью двойного стержневого молниеотвода Молниеотвод: разновидности и их конструкции
Молниезащитные устройства (молниеотводы) состоят из молниеприемников, установленных на опорах или непосредственно на здании, токоотводов и заземлителей.
Молниеприемники
Молниеприемники непосредственно воспринимают прямой удар молнии, По конструкции они могут быть стержневыми (укрепленный на опорах) или тросовыми (подвешиваемыми над защищаемым объектом).
В качестве молниеприемника может быть также использована, сетка, сваренная из стальной проволоки диаметром 6-8 мм, с ячейками 6х6 мм, уложенная на кровлю или под слой негорючего утеплителя.
Стержневые молниеприемники изготавливают из стали любых марок и профилей сечением не менее 100 мм2 (наименьший диаметр 12 мм). Минимальная длина молниеприемника 200 мм. Наиболее рациональная длина - 1-1,5 м. Типовые конструкции молниеприемников изображены на рис. 1.

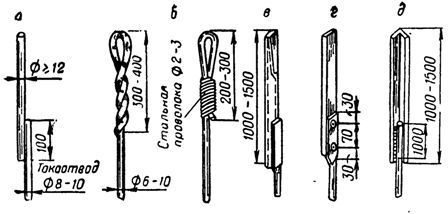

Рис. 1. Конструкции молниеприемников: а - из круглой стали; б - из стальной проволоки; е - из стальной трубы; г - из полосовой стали; д-из угловой стали
Для защиты от коррозии молниеприемники оцинковывают или окрашивают. Меднение или, тем более, золочение и серебрение острия молниеприемника не требуется.
Тросовые молниеприемники выполняют из стального многопроволочного оцинкованного троса сечением не менее 35 мм2 (диаметр около 7 мм), натягиваемого над протяженным защищаемым объектом. Соединять молниеприемники с токоотводами нужно сваркой.
Опоры
Опоры отдельно стоящих молниеотводов можно изготавливать из стали, антисептированного дерева и железобетона. Допускается использовать в качестве опор молниеотводов стволы деревьев, растущих на расстоянии 5-10 м от защищаемого объекта (рис. 2).
Рис. 2. Молниезащита здания при помощи молниеотвода установленного на дереве
Для объектов II и III категории молниезащиты при III, IV и V степени огнестойкости деревья, растущие на расстоянии менее 5 м от зданий или сооружений, могут быть использованы в качестве опор молниеотводов, если выполняется одно из следующих условий:
1. по стене защищаемого здания против дерева по всей высоте здания прокладывается токоотвод, нижний конец которого заглубляется в земле и присоединяется к заземлителю;
2. от молниеприемника, установленного на дереве, токоотвод перекидывается на другое дерево, расположенное на расстоянии более 5 м от защищаемого здания. Токоотвод спускается по этому дереву и соединяется с заземлителем.
У деревьев, как оборудованных, так и не оборудованных молниеприемниками, со стороны дома должны быть обрублены ветви на расстоянии не менее 3 м от строения.
Токоотводы
Токоотводы - это проводники, соединяющие стержневые или тросовые молниеприемники или молниеприемную сетку на кровле с заземлителем.
В качестве токоотводов допускается использовать металлические конструкции: колонны, продольную арматуру железобетонных колонн, пожарные лестницы, трубы и т. п.
Токоотводы нужно располагать в отдалении от входов в здания, чтобы люди не могли к ним прикоснуться.
Для защиты от коррозии они должны быть оцинкованы или окрашены. Их рекомендуется прокладывать по защищаемому зданию по кратчайшему пути к заземлителю. Все стыки токоотводов и соединения их с заземлителями должны быть сварными.
Рис. 3. Конструкция разъема между токоотводом и заземлителем: а - токоотвод из полосовой стали; б - токоотвод из круглой стали
Величина импульсного сопротивления заземлителя может быть определена из значения сопротивления для тока промышленной частоты по формуле:
где α - коэффициент импульса, зависящий от величины тока молнии, длины горизонтальных проводников заземлителя и удельного сопротивления грунта; R~ - сопротивление растеканию тока промышленной частоты.
Тип заземлителя выбирается исходя из удельного сопротивления грунта и требуемой величины сопротивления,
Если вблизи защищаемого сооружения (на расстоянии 25 - 35 м) имеется защитное заземление, предназначенное для электротехнических установок, например заземление подстанции, то оно должно быть использовано и для целей . В большинстве случаев сопротивление защитных заземлений меньше, чем требуется для молниезащиты.
Пример. Необходимо выбрать заземляющее устройство для молниеотвода, защищающего жилой дом. Грунт - суглинок нормальной влажности.
По данным удельного сопротивления грунтов находим для суглинка ρ =40- 150 Ом м. .Принимаем среднее значение 100 Ом м.
По справочной таблице находим, что защищаемый объект относится к III категории молниезащиты, и следовательно, импульсное сопротивление заземлителя должно быть не более 20 Ом:
Подбираем для р=100 Ом м сопротивление заземлителя, близкое к 20 Ом.
Наиболее близко и удобно с точки зрения монтажа заземляющие устройства по эскизу 2; двухстержневой заземлитель из стержней диаметром 10-16 мм или уголков 40х40х4 мм длиной 2,5 м на расстоянии 3 м друг от друга, соединенных стальной полосой размером 40х4 мм на глубине 0,8 м (сопротивление R (2) ~ = 15 - 14 Ом), или по эскизу 7: горизонтальный полосовой заземлитель из полосы 40х4 мм длиной 5-10 м на глубине 0,8 м с подводом в середину (сопротивление R(7)~ =12 - 19 Ом). Для первого варианта необходимо найти импульсный коэффициент по справочным таблицам.
Для ρ = 100 Ом м α=0,7
Для заземлителя по эскизу 2: R (2) н= α R (2) ~=10,5 Ом.
Для заземлителя по эскизу 7 импульсный коэффициент не учитываем, поэтому: R (7) н= R (7) ~=19 Ом при длине 5 м (или 12 Ом при длине 10 м).
В обоих случаях обеспечивается требуемое нормами сопротивление заземления. Принимаем вариант по эскизу 2 как менее трудоемкий и дающий некоторый запас надежности. Если по местным условиям имеются трудности в забивании уголка или ввертывании круглых стержневых электродов, вполне допустимо выполнить заземление молниеотвода по эскизу 7 (длина полосы 5-10 м).
В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом сайт мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?
Молниеотвод фото
Молниеотвод: разновидности и их конструкции
В принципе, конструкция молниеотвода представляет собой бесхитростный механизм, состоящий из трех простейших частей, изготовить которые самостоятельно и собрать в единую систему не представляет никаких сложностей.
- Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.
- Токоотвод. По сути, это толстая стальная или медная жила, по которой ток, полученный от разряда попавшей в приемник молнии, передается в контур заземления.
- Заземляющий контур. Его назначение простое – именно с его помощью разряд молнии передается в землю, где он и гаснет, не причиняя постройкам и человеку никакого вреда.
Так устроены все виды молниеотводов без исключения. Причем два элемента этого устройства все время остаются неизменными – это токоотвод и . На разновидности этих приспособлений оказывает влияние исключительно конструкция приемника молний, о которых мы и поговорим дальше.
- Стержневой молниеприемник. Это устройство знакомо практически всем жителям частного сектора – оно представляет собой обыкновенную металлическую мачту, поднятую на пару метров над верхним краем . Такая мачта может стоять как на крыше дома, так и немного в стороне от постройки или рядом, вдоль стены дома. Фактически отдельно стоящий молниеприемник в плане изготовления более простой – сама мачта одновременно является и приемником грозовых разрядов и токоотводом. Она напрямую подключается к контуру заземления самым что ни на есть жестким способом (сваркой).
Стержневой молниеотвод фото
- Линейный, или, как его еще называют, тросовый молниеотвод. Чтобы проще было понять о чем идет разговор, этот молниеприемник можно представить в виде натянутой между двумя небольшими мачтами проволоки или троса – отсюда и его название. В чем основное отличие такого устройства от обычной мачты? В возможности полностью улавливать все разряды молнии, не позволяя даже малой их части попадать на металлические элементы строения. В большинстве случаев такой молниеприемник соединяется с контуром заземления посредством отдельной мощной токоотводящей жилы – это может быть либо медный большого сечения, либо металлическая полоса или прут.
Тросовый молниеотвод фото
- Сетчатый приемник молний. Его суть заложена в самом названии – такой токоприемник укладывается непосредственно на крышу дома. Сверху из толстых токопроводящих жил создается полноценная сетка, которая и принимает на себя все разряды молнии. Дальше все стандартно – посредством токоотводящего кабеля или толстой стальной полосы (либо прутка) разряды статического напряжения направляются в контур заземления, где и рассеиваются, не причиняя вреда строению.
Сетчатый молниеотвод фото
Этих основных конструкций улавливателей молнии вполне достаточно для того, чтобы полностью защитить свой дом от такого природного явления, как молния.
Молниеотвод в частном доме и его контур заземления
По большому счету, заземление молниеотводов устроено аналогичным образом, как и контур заземления самого дома – здесь следует сразу понять один момент, что эти два контура не должны быть связаны между собой – это два отдельных элемента. Подключив молниеотвод к контуру заземления дома, вы рискуете в один момент потерять не то что все электрооборудование, а и вообще весь дом целиком – для защиты от грозовых разрядов придется оборудовать отдельное заземление.
Изготавливается оно практически точно так же, как и заземление дома, за исключением некоторых отличий.
Как видите, между контуром заземления дома и такой же частью молниеотвода общий только принцип – требования к этим элементам защиты разнятся. Еще один момент, объединяющий эти две системы, заключается в глубине их залегания – верхняя часть контура располагается на глубине 500-800мм над поверхностью грунта.
Устройство молниеотвода: как соединить заземление и приемник молний
Токоотводящая или, правильнее сказать, токопередающая часть молниеотвода является не менее важным элементом, чем его заземление и сам приемник молний – вы только представьте, что случится с домом, если этот элемент устройства просто не выдержит нагрузку и сгорит. В таком случае все грозовые разряды попадут в дом, и тогда от беды может спасти только чудо. Именно по этой причине к токопроводящей шине следует отнестись не менее серьезно, чем ко всему другому. Здесь имеется всего два важных момента, которые нужно соблюсти, как говорится, беспрекословно.
Что же касается крепления токоотводящей жилы к стенам строения, то здесь используются пластиковые клипсы. В идеале, чтобы сохранить молниепровод в целостности в течение долгого времени, его лучше изолировать от окружающей среды, поместив в обыкновенный кабель канал.
В принципе, это все, остается добавить не так уж и много. А именно о таких моментах, как молниезащита отдельных элементов крыши. Если имеется , то вокруг него нужно намотать хотя бы пару витков отводящей ток жилы и соединить ее с общим молниеотводом. Также в защите нуждаются и все элементы кровли, изготовленные из металла – к примеру, отводящие воду желоба и трубы. Только в таком случае изготовленный самостоятельно молниеотвод будет являться надежной защитой дома от грозовых разрядов.
Следующая страница>>§ 7. Молниезащита. Виды молниеотводов и их защитные зоны: стержневой одиночный, стержневой двойной, антенный.
Во время грозы разряды атмосферного электричества, имеющего напряжение до 150000000 В и силу тока до 200000 А, способны вызвать взрывы, загорания и разрушения наземных объектов. В целях обеспечения безопасности людей, сохранности зданий и сооружений, оборудования и материалов от электрических, тепловых и механических воздействий молнии выполняется молниезащита.
Молниезащита представляет собой комплекс защитных устройств, предусмотренных СН 305-77. Нормами установлены три категории устройств молниезащиты в зависимости от взрывной и пожарной опасности, вместимости, огнестойкости и назначения защищаемых объектов, а также с учетом средней грозовой деятельности в год в географическом районе расположения объекта.
Объекты I и II категорий защищают от прямых ударов молнии, от электростатической и электромагнитной индукции, от заноса высоких потенциалов через надземные и подземные металлические коммуникации.
Объекты III категории защищают от прямых ударов молний и от заноса высоких потенциалов через надземные металлические коммуникации, а установки с корпусами из железобетона или синтетических материалов и плавающие крыши - и от электростатической индукции.
Наиболее опасен прямой удар молнии, когда возникает непосредственный контакт молнии с объектом, сопровождающийся протеканием через него тока молнии. Защита зданий и сооружений от прямых ударов молнии осуществляется молниеотводами, воспринимающими молнию и отводящими ее ток в землю.
Защитное действие молниеотвода основано на том, что молния поражает наиболее высокие и хорошо заземленные металлические сооружения. Следовательно, сооружение не будет поражено молнией, если оно находится в зоне защиты молниеотвода. Зона защиты молниеотвода - часть пространства, примыкающая к молниеотводу, которая обеспечивает защиту сооружения от прямых ударов молнии с достаточной степенью надежности (99%).
Быстрые изменения тока молнии порождают электромагнитную индукцию - наведение потенциалов в незамкнутых металлических контурах, создающее опасность искрения в местах сближения этих контуров. Это называется вторичным проявлением молнии.
Возможен также занос наведенных молнией высоких электрических потенциалов в защищаемое здание по внешним металлическим сооружениям и коммуникациям.
Защита от электростатической индукции достигается путем присоединения металлических корпусов электрооборудования к защитному заземлению или к специальному заземлителю.
Для защиты от заноса высоких потенциалов подземные металлические коммуникации при вводе в защищаемый объект присоединяют к заземлителям защиты от электростатической индукции или электрооборудования.
Молниеотводы состоят из несущей части (опоры), молниеприемника, токоотвода и заземлителя. Существует два типа молниеотводов: стержневой и тросовый. Они могут быть отдельно стоящие, изолированные и не изолированные от защищаемого здания или сооружения (рис. 86, а-в).
Рис. 86. Виды молниеотводов и их защитные зоны :
а - стержневой одиночный; б - стержневой двойной; в - антенный; 1 - молниеприемник; 2 - токоотвод, 3 - заземление
Стержневые молниеотводы представляют собой один, два или больше вертикальных стержней, устанавливаемых на защищаемом сооружении или вблизи него. Тросовые молниеотводы - один или два горизонтальных троса, каждый закрепленный на двух опорах, по которым прокладывают токоотвод, присоединенный к отдельному заземлителю; опоры тросового молниеотвода устанавливают на защищаемом объекте или вблизи него. В качестве молниеприемников используют круглые стальные стержни, трубы, стальной оцинкованный трос и др. Токоотводы выполняют из стали любой марки и профиля сечением не менее 35 мм 2 . Все части молниеприемников и токоотводов соединяют сваркой.
Заземлители бывают поверхностные, углубленные и комбинированные, изготовленные из стали различного сечения или труб. Поверхностные заземлители (полосовые, горизонтальные) укладывают на глубине 1 м и более от поверхности земли в виде одного или нескольких лучей длиной до 30 м. Углубленные заземлители (стержневые вертикальные) длиной 2-3 м забивают в грунт на глубину 0,7-0,8 м (от верхнего конца заземлителя до поверхности земли).
Сопротивление заземлителя для каждого отдельно стоящего молниеотвода не должно превышать для молниезащиты зданий и сооружений I и II категорий - 10 Ом и III категории - 20 Ом.
Молниезащита дома:
Молния не зря относится к наиболее опасным явлениям природы. По своей сути, она является огромным электрическим разрядом, который возникает в атмосфере. Для молнии характерна очень яркая вспышка, в сопровождении громовых раскатов. Ее действие нередко приводит к выходу из строя всевозможного электрооборудования и электронных устройств. Молния вызывает повреждения строений, из-за нее часто возникают пожары, а людей поражает электрический ток.
В связи с тем, что молнии в природе - довольно частое явление, на первый план выходит молниезащита дома и других строений от возможных повреждений. Для этого разработаны комплексные меры, по предотвращению прямого попадания в здание электрического заряда.
Главные функции молниезащиты
По своему прямому назначению защита частного дома от молний может быть внутренней или внешней. Внешняя функция защиты заключается в перехвате молнии с последующим отводом в землю электрического заряда. Таким образом, здание надежно защищается от повреждений, а людям, находящимся в нем, становится не страшно поражение током.
Внутренняя защита дома предохраняет приборы и оборудование от возможных скачков напряжения, возникающих в сети. Такие скачки возникают, когда электромагнитное поле изменяет свою напряженность в том месте, куда пришелся удар молнии. Для защиты применяются специальные устройства, способные нейтрализовать импульсные перенапряжения.
Внешняя молниезащита дома разделяется на активную и пассивную. Использование активной защиты началось сравнительно недавно. Однако, она уже выявила ряд серьезных преимуществ в сравнении с обычной пассивной схемой молниезащиты. Основное отличие заключается в наличии молниеприемника. Во время грозы, он производит ионизацию окружающего пространства, тем самым существенно увеличивая радиус своего действия. Данное устройство совершенно безопасно, для его использования не требуются дополнительные затраты. Следует более подробно рассмотреть основные способы защиты от молний.
Как защититься от молнии
В активной системе защиты установка молниеприемника осуществляется выше, чем один метр, над самой высокой частью здания и, практически, не портит его внешний вид. В итоге, получается большая защищаемая площадь и незначительный расход материалов для устройства элементов защиты.
Активная защита от молний является достаточно эффективной с экономической точки зрения. Она требует меньшего количества молниеприемных и токоотводящих элементов. Данная система отличается довольно простым монтажом.
Однако, в настоящее время, более широко применяется традиционная пассивная защита. Для ее устройства применяются металлические элементы, которые используются в качестве молниеприемников. Их установка производится на крышах и других, наиболее подходящих частях домов.
В , где кровли имеют очень большую площадь, молниеприемники устраиваются из металлических сеток или тросов. Такие конструкции не подходят для частных домов, поэтому, их можно подробно не рассматривать.
В загородных домах и на дачах чаще всего используется классическая конструкция молниеотвода, основой которой являются металлические стержни. В некоторых случаях они могут комбинироваться с сеткой из металла. Иногда, молниеприемником может служить сама металлическая крыша. Чтобы молния при ударе не прожгла ее, толщина кровельного металла должна составлять от 4 миллиметров и выше.
Огромный практический опыт использования пассивной молниезащиты частных домов позволил осуществить разработку специальной технической документации. Ее использование позволяет точно рассчитать все параметры защитной системы и расход материалов для любого дома или дачи. Точные расчеты обеспечивают ее долговременную и надежную работу.
Монтаж внешней молниезащиты
В качестве недостатков пассивной системы, можно отметить громоздкость конструкции, которая нередко портит внешний вид дома, высокую материалоемкость и значительно меньшую зону покрытия по сравнению с активным вариантом.
Однако, когда другие варианты неприемлемы и не могут быть использованы с технической точки зрения, наиболее целесообразным будет применение классических стержневых молниеотводов.
Устройство стержневого молниеотвода
Стержневые молниеотводы еще называются громоотводами. Классическая конструкция включает в себя молниеприемник, токоотвод и заземлитель.
Молниеприемник представляет собой металлический стержень, располагающийся в зоне возможных действий молнии. Для токоотвода используется проводник с большим сечением. С его помощью производится соединение молниеприемника и заземлителя. Сам заземлитель изготавливается из одного или нескольких проводников, которые закапываются в землю.
Все элементы громоотводы закрепляются и соединяются между собой независимо от самого здания. Чем больше высота дома, тем выше вероятность удара молнии. Поэтому, защищаемый объект должен иметь молниеотвод, расположенный на значительной высоте. Иногда защитная конструкция устраивается возле здания, но по высоте она все равно должна превосходить его.
Данная конструкция получила широкое применение, благодаря простоте и надежности, а также возможности установки практически в любых местах. Кроме громоотвода, в пассивную систему входит заземление, без которого не будут выполняться защитные функции. Его устройство осуществляется по определенным схемам, поэтому, на заземлении стоит остановиться подробнее.
Устройство заземления в системе молниезащиты
Основной конструкцией заземления является заземляющий контур. Он состоит из вертикальных и горизонтальных заземлителей. Вертикальные заземлители имеют длину от 3 до 5 метров. Однако, при высоком удельном сопротивлении грунта, их размер может быть гораздо больше. Поэтому, вертикальные заземлители изготавливаются из стальных стержней, покрытых медью. Каждый из них имеет латунную муфту с резьбой, для того, чтобы, при необходимости, состыковать их между собой и погрузить в грунт на значительную глубину, вплоть до 20 метров. На большой глубине значение удельного сопротивления грунта остается неизменным, не зависит от влияния погоды и перепадов температур. Для установки вертикальных конструкций может использоваться вибромолот.
Горизонтальные заземлители изготавливаются из стальных полос или прутков, с сечением 160 мм2. Все заземлители в местах пересечений и соединений свариваются внахлест. Нахлест для круглых конструкций составляет не менее двух диаметров, а плоские конструкции должны перехлестываться на две ширины. Особое внимание следует обращать на непрерывность сварочного шва. Чтобы избежать существенных разрушений от воздействия молнии на границе земли и воздуха, конструкции заземлителей необходимо тщательно изолировать. Изоляция должна производиться на 10 см выше и настолько же ниже уровня земли. После изоляции грунтом, эти места покрываются эмалью в два слоя. Все места сварки подвергаются тщательной обработке специальным антикоррозийным составом.
Надежное соединение и токоотвода осуществляется с помощью специально разработанных электрозажимов, значительно ускоряющих и упрощающих проведение монтажных работ.
Устройство внутренней молниезащиты частного дома
Для внутренней молниезащиты частного дома устанавливаются специальные устройства для защиты электрических сетей и подключенного к ним оборудования. Данная защита необходима при скачках напряжения, появляющихся в результате удара молнии. Избыточное напряжение в сети может возникнуть как при непосредственном воздействии молнии, так и во время растекания заряда, перехваченного системой молниеотвода. В это время изменяется напряженность электромагнитного поля, вызывающая в сети импульсный ток. При таком перенапряжении могут выйти из строя даже электроприборы, находящиеся в выключенном состоянии, со шнуром в розетке.
Повреждающие факторы могут быть разными, поэтому, внутренняя защита разделяется на следующие классы:
- 1-й класс. Цепи управления, питания и сигнализации предохраняются от возможных повреждений. Местом установки является главный ввод кабеля.
- 2-й класс. Используется для страховки первого класса и устанавливается в главном .
- 3-й класс. Выполняет локальные функции по гашению высокочастотных остаточных колебаний и перепадов напряжения, не ликвидированных двумя первыми линиями защиты. Местом их установки являются распределительные щиты вспомогательного назначения.
- В комбинированных устройствах сочетаются защитные свойства 1 и 2 класса.
В большинстве случаев, чтобы обеспечить безопасную эксплуатацию электрических сетей, достаточно установить защиту 1-го класса. Однако, если в доме имеется дорогостоящее или ценное оборудование, то осуществляется дополнительная защита, путем установки защитных устройств 3-го класса непосредственно перед этим оборудованием. В распределительный щит, питающий эти устройства, монтируется защита 2-го класса.
Таким образом, устройство молниезащиты в современных частных домах, наполненных дорогостоящей аппаратурой, совсем нелегкое дело. Здесь не поможет установка громоотвода, выполненная кустарным способом. Для устройства нормальной защиты необходимы квалифицированные специалисты, способные произвести все необходимые расчеты.
Сначала разберемся в сути понятия. Молниеотвод обозначает одно и тоже, что Грозозащита или Молниезащита и отличается от Громоотвода , которым называют чаще только молниеприемную часть системы защиты зданий и сооружений. То есть молниеотвод - это «молниеприемник + токоотвод + заземление», или внешняя составляющая системы. Если посмотреть на схему любой комплексной молниезащиты, будь то частный дом или здание промышленного, офисно-административного назначения, то это ее часть, которая предназначена именно для защиты от прямых ударов молнии.
Конструкции (виды) молниеотводов
Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.
По количеству одинаковых молниеприемных частей - одиночный, двойной и т.д.
По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.
Тросовый - это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние примерно 30 мм и загибают немного вверх.
Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.
Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы - стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.
Расчет молниеотвода
Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.
Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.
Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.
Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)
Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода. Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h 0 и радиусом его основания r 0 .
В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.
Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.
Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения r x на высоте h x и откладываем его от оси молниеприемника до крайней точки объекта.
Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)
В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.
По ней могут быть применены следующие 3-и способа для разных случаев:
- метод защитного угла для простых по форме или маленьких частей больших сооружений
- метод фиктивной сферы для сооружений сложной формы
- защитная сетка в общем случае и в особенности для защиты поверхностей
В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).
Метод угла защиты для кровельных надстроек
Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.
Зона защиты, как уже было сказано выше, - это круговой конус с вершиной в верхней точке стержня молниепремника.
Метод фиктивной сферы
Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла. Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.
Молниеприемная сетка
Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле» .
Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).
Молниеприемная сетка монтируется с соблюдением ряда условий:
- проводники прокладывают наикратчайшими путями
- при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
- при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
- никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
- обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания
Материалы и сечения проводников молниеотвода
В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.
В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)
Монтаж молниеотвода для частного дома и промышленного здания
Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.
Соответсвующими номерами здесь обозначены следующие изделия и их наименования:
Круглые и плоские проводники, тросы
Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы
Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника
Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника
Токоотводы, держатели токоотводов
Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников
Клеммы для водосточных желобов, клеммы, соединительные компоненты
Молниеприемники, компоненты
Изолированная молниезащита
Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления. Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.
