Жизнь в каркасном доме: как сэкономить на отоплении электричеством? Каркасный дом с котельной: особенности помещения Отопление каркасного

Отопление каркасного дома может быть осуществлено любым доступным Вам способом: начиная от русской печи и заканчивая hi-tech технологией устройства теплового насоса или гелиоколлектора. Самое главное - необходимо понимать, что сам по себе каркасный дом не теплый и не холодный. Он инертен, так как его стены не производят ни одного джоуля энергии. Вся энергия, которая будет использоваться на отопление помещения производится внутри каркасного дома и совсем не важно каким источником. Важно,чтобы тепловая энергия рассеивалась в окружающую среду из дома как можно медленнее. Именно поэтому мы уделяли столько внимания утеплению каркасных стен, наращивая барьер между внутренним простанством дома и бесконечной энтропией вселенной. Итак, как можно получить тепловую энергию в домашних условиях:

1) Сжечь природный или сжиженный газ;

2) Сжечь дизельное топливо;

3) Сжечь уголь или дрова (пеллеты, брикеты);

4) Использовать электричество, чтобы нагреть воду, воздух.

Отдельной строкой можно упомянуть энергоэффективные технологии, которые позволяют частично использовать бесплатную энергию солнца, земных недр и т.д.

Все процессы переработки энергии (сжигание и нагревание) обычно происходят в устройстве, которое мы обычно называем котел . В зависимости от топлива он бывает: жиднотопливный, газовый, твердотопливный, электрический, комбинированный

Получив энергию необходимо ее разнести по комнатам, а часть по возможности сохранить на будущее.

Вот в кратце и все основы теплотехники, которые нужно понимать при планировании отопления каркасного дома.

Какой выбрать котел и источник топлива? Это зависит от средств, которыми Вы располагаете. Конечно, природный газ - самое удобное решение. Дрова, особенно если они бесплатные, могут быть очень выгодны, но их приходится руками забрасывать в топку.

Итак, классическую схему отопления каркасного дома можно представить себе так:

1) Источник энергии расположен снаружи. Например, дрова в поленнице или природный газ в газпромовской трубе;

2) В котельной располагается котел, который из сырья производит тепловую энергию;

3) По трубам тепловая энергия поступает к петлям теплого пола или радиаторам.

Есть, конечно, варинты с инфракрасными пленками, обогревом теплым воздухом и тепловым насосом. Но в большинстве случаев в современном доме Вы встретите схему перечисленную выше. Новые системы отопления только выходят на рынок и пока не стали массовыми. Когда Вы выбираете для своего каркасного дома систему отопления в первую очередь оцените цену сырья: что для Вас дешевле сейчас и будет доступно по низкой цене завтра. Все остальное зависит от технического воплощения.

Для своего каркасного дома я выбрал следующие решения:

1) В виду отсутствия возможности подключиться к деревенской газовой трубе источником энергии для отопления выбрал электричество, дрова и энергию солнца;

2) В котельной расположен электрокотел, который греет воду для теплоаккумулятора в режиме ночного тарифа электроэнергии, в вечернее время есть возможность помощь камином с водяной рубашкой, в солнечный день вакуумный коллектор на крыше греет воду в теплоаккумуляторе, используя бесплатную энергию солнца;

3) Система отопления в помещениях представлена водяным теплым полом в стяжке.

Это не может являться решением для всех, это только мой выбор. Если есть газ, меняйте все системы на 1 настенный котел и забудьте о всех "наворотах". Не нравятся теплые полы, ставьте батареи под окнами. Сейчас на рынке появилось очень много интерсных решений, которые могут воплотить любые мечты: воздушное отопление, тепловые насосы, инфракрасные обогреватели, гелиоколлекторы, фанкойлы и чиллеры...

Схема монтажа теплового пола была предварительно спроектирована, закуплены монтажные материалы (трубы, фитинги, датчики). На черновой пол из osb 18.3 мм я постелил недорогую пароизоляционную пленку. В моем случае это был армированный Изоспан Д. Места стыков проклеил скотчем, пленку прикрепил степлером. Пароизоляция в данном случае выполняет 2 функции: при заливке стяжки не дает цементному молочку просачиваться вниз в перекрытие и утеплитель; вместе с пароизоляцией стен и потолка создает замкнутый контур из пароизоляционной мембраны. На пленку уложил дорожную сетку с параметрами 200 х 200 х 4 мм. К ней в дальнейшем будут крепиться трубы теплого пола. Сетка прикрепляется саморезами и кусочками перфоленты к черновому полу. За счет того, что сетка не погружена в середину стяжки, ее армирующие свойства снижаются, но для обычных условий эксплуатации внутри жилого дома они вполне достаточны.

Согласно проекту раскладываем трубу 16 мм PE-RT. Длина 1 петли не должна превышать 70 м. В идеале длина всех труб должна быть сбалансирована, что позволяет решать предварительное пректирование. Трубы укладывались улиткой и прихватывались обычными электротехническими хомутами. Устанавливаем этажный коллектор, все трубы собираем с помощью фитингов в общую систему. Проверку герметичности лучше всего осуществлять накачиваением воздуха до 6 атм. Не обращайте внимание на умные рассуждения в сети, которые перепечатываются с сайта на сайт, о том, что трубы "растягиваются" под давлением и есть определенный график потери давления за полчаса. Все это глупости - герметичная система держит 6 атм. Если давление снижается, слушаем свист воздуха около коллектора, используем мыльный раствор и ищем где травит воздух. если не удается найти место утепки, то проверяем каждую петлю, отсекая другие. Повторюсь, герметичная система держит давление.

Ставим маяки (если необходимо) и готовим пескоцементную стяжку 3:1 с пластификатором и фиброй. Мешать можно лопатами или бетономешалкой, но надо помнить, что без щебня это сделать сложно. Особенно обратите внимание на дату производства цемента и старайтесь покупать "свежий" продукт. Стяжку я заливал полосами по маякам, так как навыка устройства полусухой у меня не было. После заливки нет необходимости накрывать стяжку полиэтиленом. Достаточно просто закрыть окна и двери. Не забудьте перед заливкой прикрепить по периметру комнат демпферную ленту, которую можно легко сделать из толстой подложки для ламината. Во время заливки будьте аккуратны с трубами и контролируйте давление в системе. После застывания стяжки маяки удаляем и затираем свежим раствором. Высота стяжки в моем случае была 50 мм. Если Вы планируете устройство стяжки по деревянным перекрытиям - рассчитывайте пролеты с учетом дополнительной нагрузки. Обычно для жилого помещения берется масса 200 кг на м 2 . Вес стяжки зависит от состава бетона и толщины. Добавляем вес стяжки к стандартной нагрузке на пол и рассчитываем сечение лаг пола с учетом полной нагрузки. Коллекторы устанавливаются на каждом этаже и имеют специальные балансировочные клапаны, которые регулируют поток теплоносителя в каждой петле в зависимости от внутрикомнатных температур.

Особенно хочу остановиться на выборе теплоносителя. Сейчас помимо привычной воды активно стали применять незамерзающие жидкости, которые снижают риск замерзания системы отопления в случае ее остановки зимой. Орбратите внимание на параметры Вашего котла. Некоторые производители не предоставляют гарантии на котлы, если используется не вода. На мой взгляд, в случае поломки системы лучше предусмотреть дополнительный источник энергии для циркуляторных насосов, если не получается решить вопрос в краткий срок - лучше слить систему и заниматься ремонтом. В этом случае Вам в помощь камин или что-то из серии про печное отопление.

Подключение котла к магистралям радиаторов или коллекторам теплого пола происходит по стандартным схемам обвязки котельной. Я небольшой специалист в этом вопросе, поэтому не буду отнимать у Вас время. В моем случае все было сделано по типовой схеме с использованием меди и мягкого припоя. Обязательные элементы обвязки: циркуляторный насос, группа безопасности, краны для пополнения системы водой и ее слива. Вообщем, классическая система отопления закрытого типа.

Продуманная система отопления каркасного дома позволяет существенно экономить на коммунальных платежах. Преимущество каркасных строений в том, что их можно обогревать любым способом. Подойдет электрическое, газовое, печное отопление, в том числе с водяным контуром. Определиться с выбором нужно заранее, так как некоторые элементы системы, например, фундамент под печь, монтируют на этапе строительства.

Отопление каркасного дома электричеством

Электрическое отопление каркасного дома используют в регионах с разным климатом. Оно очень удобное, относительно недорогое в монтаже и простое в эксплуатации. Высокую стоимость электричества можно снизить за счет установки экономичных обогревателей нового поколения.

Для электрического отопления используют разное оборудование:

• конвекторы;
• масляные радиаторы;
• тепловентиляторы;
• инфракрасные обогреватели;
• кондиционер и другие.

Конвекторные обогреватели

Конвектор – самый популярный прибор для электрического отопления каркасного дома. Принцип его работы заключается в обогреве воздуха. Холодный воздух попадает в конвектор снизу, нагревается и покидает его, устремляясь вверх. Затем воздух начинает циркулировать по помещению, поднимаясь вверх в соответствии с законами физики, а вниз опускается холодный воздух.

Простота этой системы заключается в том, что воздух движется естественным путем, параллельно прогревая помещение. Это позволяет без проблем отапливать даже большие по площади и объему комнаты. Считается, что КПД отопления с использованием конвекторов достигает 90% .

Но у этого способа обогрева есть и существенный минус – расходы электричества очень высокие , то есть, вариант нельзя назвать экономичным. Но сегодня можно встретить в продаже более новые конвекторы, в которых регулируется температура, повышена теплоотдача, что позволяет уменьшить расходы на отопление. Преимущество этих приборов в том, что их можно устанавливать самостоятельно.

Отопление тепловентиляторами

Тепловентиляторы схожи по принципу работы с конвекторами, но в отличие от них, имеют систему принудительной циркуляции воздуха. За счет этого теплообмен в воздушных массах осуществляется быстрее, а дом прогревается за значительно меньший промежуток времени.

Но при работе тепловентилятора стоит сильный шум, да и затраты на такое отопление будут высокими. Из-за этих недостатков тепловентиляторы не пользуются высоким спросом у владельцев каркасных домов. Этот вариант подходит только для быстрого прогрева помещения в экстренных случаях, а не для постоянного пользования.

Масляные радиаторы

У масляных радиаторов аналогичный принцип работы, как и у конвекторов, – они подогревают воздух только вблизи себя . С их помощью нельзя обогревать большую площадь из-за отсутствия циркуляции воздуха. Поэтому, если в комнате стоит радиатор, тепло только возле него, а в остальных местах помещения прохладно.

Хоть это и экономичный вариант частичного отопления каркасного дома, он не может использовать для всех помещений. Современные радиаторы оборудованы более продвинутыми аккумуляторами, в которых можно регулировать уровень обогрева. Эти аккумуляторы содержат масло, сохраняющее тепло от электрической спирали и постепенно отдающее его воздуху. Но точной регулировки температуры воздуха добиться на данный момент невозможно.

Инфракрасные обогреватели

Еще один современный обогревательный прибор, который применяют в отоплении каркасных домов – инфракрасный излучатель, работающий от электричества. Преимущество в том, что он нагревает предметы, а не воздух .

Практически мгновенно нагретые стены, мебель, плитка, пол в зоне действия начинают также отдавать свое тепло зданию. Благодаря инфракрасным обогревателям можно получить нужную температуру в доме быстро и без сухого воздуха, что очень удобно.

Теплые полы в каркасном доме

Теплые полы делают как в уже готовом доме, так и на этапе строительства. Сейчас это очень популярный вариант отопления, чему есть причины.

1. Во-первых, теплые полы можно расположить зонами (например, в кухне, ванной, в открытой части спальни, на балконе, в зоне отдыха в гостиной).
2. Во-вторых, это очень экономичный вариант обогрева дома весной и осенью, при котором наблюдается максимально идеальная циркуляция теплого воздуха в помещении.

Благодаря тому, что основой каркасного дома служит дерево, хорошо сохраняющее тепло, а стены хорошо утеплены, только теплыми полами можно отапливать жилые дома в южных регионах.

Кондиционер как способ отопления

Еще один электроприбор, при помощи которого можно обогревать каркасное здание – кондиционер. В межсезонье он способен не только охлаждать температуру воздуха, но и делать ее выше. Это способ быстрого подогрева помещения без серьезных трат энергии.

В отличие от вентилятора, новые кондиционеры почти не шумят, а вот старые работают довольно громко. Недостаток кондиционеров в том, что их нельзя использовать при отрицательных значения температуры. А вот в межсезонье это неплохой способ создать в доме комфортную температуру.

Печное отопление

Современное печное отопление подходит для каркасных домов с сезонной и круглогодичной эксплуатацией. Для какрасников идеально подходят компактные стальные печи , которым не нужен мощный фундамент.

Твердотопливный котел для отопления каркасного дома

Различают несколько видов твердотопливных котлов, которые могут использоваться для печного отопления каркасного дома:

• котлы естественного горения;
• автоматические твердотопливные котлы;
• пиролизные котлы, принцип действия которых основан на длительном горении топлива;
• твердотопливные котлы, которые при работе подают в топку вторичный воздух;
• печи длительного горения в верхнем слое.

Если раньше твердотопливные котлы были примитивными, то сейчас они устроены сложнее газовых и электрических. Современные установки извлекают из дров максимум КПД, оставляя в итоге немного золы. Есть котлы, для работы которых нужна принудительная подача воздушных масс . Тогда к ним нужно дополнительно устанавливать дымосос и различные устройства для управления аппаратом и осуществления контроля.

Выбирая твердотопливный котел, нужно особенное внимание обращать на то, какие должны быть дрова для его работы. К примеру, пиролизные котлы используют дрова, толщина которых составляет свыше 10 см, а влажность – менее 20 процентов. Чтобы добиться подобной влажности, необходимо два года хранить дрова в специально обустроенном сухом помещении, где имеется интенсивная циркуляция воздуха, либо приобретать уже подготовленные дрова.

Котел нужно загружать полностью – если заполнить топку частично, все системы будут работать неполноценно. Можно поставить комбинированный твердотопливный котел, в котором кроме дровяного отопления может использоваться и газовое – это очень удобно и практично.

Твердотопливные котлы имеют следующие преимущества:

• небольшие траты на работу системы;
• экологичность, минимальный вред окружающей среде;
• возможность использования в любой точке мира, где нет никаких коммуникаций.

Для небольших домов практичны отопительно-варочные печи , сочетающие котел и кухонную плиту с духовкой или без духового шкафа.

Камин для обогрева

Обычно камин устанавливают для того, чтобы создать определенную уютную атмосферу, но он может быть и полноценным источником тепла и энергии в доме. Для обогрева большого здания его будет недостаточно. Если же речь о небольшой даче, которую посещают изредка, можно обойтись и одним камином. Также камин может служить источником дополнительной тепловой энергии при наличии полноценной системы отопления.

По видам топки современные камины можно подразделить на две группы:

• непродолжительного горения;
• продолжительного горения.

Так, в непродолжительных топках тепловая энергия выделяется очень быстро, но дрова сгорают за 5-8 часов. А в продолжительных топках дрова горят более 8 часов, но при этом помещение прогревается медленно. Можно менять интенсивность поддува воздуха, мощность камина и другие характеристики. Рассчитать необходимую мощность камина для обогрева помещения можно следующим образом: на каждых 10 кв. м необходимо 1 кВт мощности обогрева.

Газовые системы отопления

Газовый котел потребляет меньше энергии, чем электрический обогреватель, и в системе водяного или парового отопления способен отапливать очень большие площади. Газ сейчас доступен во многих населенных пунктах, поэтому отопление каркасного дома этим топливом будет наиболее выгодным.

Сейчас делают такие газовые котлы, которые не составляет сложности установить самому, без вызова специалистов. Но на установку и подключение к газовой магистрали нужно получить разрешение . Обязательно нужен проект, поэтому самостоятельно подключить газовое отопление не получится. Плюс – дополнительные расходы на оформление. Если же в населенном нет газовых магистралей, можно приобретать газ в баллонах.

Приобретая газовый котел, необходимо учитывать, что он может иметь разную мощность, а именно:

• котел малой мощности – меньше 65 кВт;
• средней мощности – до 1700 кВт;
• большой мощности – свыше 1700 и до 15000 кВт.

Кроме того, все типы газовых котлов можно разделить на одноконтурные и двухконтурные . Горелки в них могут использовать вентиляционные и атмосферные. Также различают котлы по способу создания тяги. В одних она образуется естественным образом при наличии мощного дымохода, а в других – при помощи вентилятора.

Также, в зависимости от модели, есть несколько способов установки котлов. В первом случае их устанавливают стационарно на полу, а в другом – на стене. Напольные котлы используют для обогрева очень больших домов, а маленькие подойдут для небольших помещений, так как мощность у них ниже. Но при этом они стоят дешевле и занимают меньше места.

Видео: нюансы водяного отопления

Если вы планируете сделать водяное отопление в каркасном доме, посмотрите это видео.

Дома, возводимые с использованием панельно-каркасной технологии, обладают целым рядом отличительных свойств и качеств. Одна из основных особенностей каркасных домов - высокие энергосберегающие качества.

Существуют ли особенные требования по выбору, монтажу и эксплуатации системы теплоснабжения таких домов? Чем наиболее эффективно отапливать каркасный дом?

При устройстве отопления каркасного дома может быть использована любая известная технология: от традиционной русской печи до современных тепловых насосов либо гелиоколлекторов.

В данной статье мы рассмотрим особенности теплоснабжения каркасных домов и подробно опишем некоторые варианты монтажа системы отопления своими руками.

Особенности отопления каркасных домов

Отопление каркасного дома должно быть устроено таким образом, чтобы процесс рассеивания тепловой энергии из дома в окружающую среду происходил по возможности медленнее.

Данное требование продиктовано отличительной особенностью каркасных домов - тепловой инертностью.

Важно понять, что такой дом не является ни теплым, ни холодным.

Вся используемая на отопление тепловая энергия производится внутри дома.

Тип и характеристики источника принципиального значения не имеют.

Для отопления каркасного дома тепловая энергия может быть получена следующим образом:

1. При сжигании природного либо сжиженного газа.
2. При сжигании дизельного топлива.
3. При сжигании твердого топлива (дрова, уголь, пиллеты и т.д.).
4. При использовании электрической энергии для нагрева воды либо воздуха.
5. При использовании современных высокоэффективных технологий (энергия недр, солнечная энергия и т.д.).

Процессы сжигания топлива происходят в специальных теплогенерирующих устройствах - котлах. Системы теплоснабжения (отопления, горячего водоснабжения, вентиляции) каркасного дома могут включать в себя установку газовых, электрических, твердотопливных, жидкотопливных либо комбинированных котлов.

Комбинированный вариант устройства отопления каркасного дома

Ниже приведем детальное описание простого и эффективного варианта, позволяющего организовать отопление каркасного дома с использованием комбинированной схемы своими руками.

Данную схему можно смело назвать комбинированной, так как она вобрала в себя различные технические решения:

1. В качестве источника энергии принято электричество, твердое топливо (дрова) и солнечная энергия.
2. В котельной будет располагаться электрический котел, производящий нагрев воды для теплоаккумулятора по ночному тарифу. В вечерний период времени будет задействоваться отапливаемый дровами камин, оснащенный водяной рубашкой. В безоблачную погоду бесплатная солнечная энергия будет использоваться для нагрева воды в находящемся на крыше вакуумном коллекторе.
3. Внутренняя система отопления выполнена в виде водяного теплого пола, устроенного в стяжке.

Выбор данной системы обусловлен отсутствием возможности использования природного либо сжиженного газа. Главные достоинства описываемой схемы - возможность сделать своими руками и многовариантность (электрический котел можно заменить на газовый, а теплые полы на обыкновенные батареи).

Монтаж теплого пола

Перед началом монтажа данной системы необходимо приобрести некоторые монтажные материалы: датчики, фитинги, трубы. Последовательность действий будет выглядеть следующим образом.

На черновой пол (из OSB 18,3 мм) стелется недорогая пароизоляционная пленка. Крепление пленки к полу осуществляется при помощи степлера, а стыки проклеиваются скотчем.

Функции пароизоляционной пленки - создание замкнутого контура совместно с пароизоляцией стен и потолков, защита полового перекрытия и утеплителя от просачивания цементного раствора при заливке стяжки.

На пленку производится укладка дорожной сетки, имеющей параметры 200 х 200 х 4 мм. В дальнейшем на эту сетку будут монтироваться трубы теплого пола.

Крепление сетки к черновому полу осуществляется при помощи саморезов и кусочков перфоленты. Тот факт, что дорожная сетка не погружается в середину стяжки, несколько снижает ее армирующие свойства.

Однако для эксплуатационных условий обыкновенного жилого дома этого будет достаточно.

На следующем этапе производится раскладка трубы согласно предварительной схемы или проектного решения. Трубы укладываются в форме улитки и прихватываются к полу за счет обыкновенных электротехнических хомутов.

Схема укладки тёплого пола в каркасном доме. Нажмите для увеличения.

Перед заливкой стяжки производится установка маяков (при необходимости) и приготовление пескоцементной стяжки. Для перемешивания раствора можно использовать бетономешалку либо лопату. В процессе перемешивания нужно обязательно добавить в стяжку щебень.

После заливки стяжки можно не накрывать поверхность полиэтиленовой пленкой. Достаточно просто закрыть все окна и двери до полного застывания. Завершается этап заливки стяжки удалением маяков и затиркой свежим раствором.

При установке коллекторов, производимой на каждом этапе, важно помнить про необходимость монтажа специальных балансировочных клапанов. Данные клапаны осуществляют регулирование потока теплоносителя в зависимости от температурного графика в каждой петле.

Отопление каркасных (и не только) домов с использованием теплого пола наиболее эффективно при качественном устройстве тепловой изоляции всех поверхностей, которую довольно просто выполнить своими руками.

Установка электрического котла

При установке электрического котла своими руками следует обратить особое внимание на некоторые вопросы:

1. Необходимо соблюдать сечение проводов согласно требований завода-изготовителя.
2. Выключатель котла необходимо расположить в одной комнате с котлом.
3. Не следует производить заужение присоединительных размеров к котлу.
4. Необходимо заранее проложить проводку под присоединяемые датчики.
5. При устройстве схемы одновременной работы котла и бойлера горячего водоснабжения необходимо предусмотреть высоту подвески таким образом, чтобы возможно было установить бойлер.

И, конечно же, при монтаже и эксплуатации электрического котла необходимо соблюдать правила безопасности, позволяющие избежать поражения электрическим током.

В обязательном порядке необходимо следить за отсутствием течей и неплотностей соединительной и запорной арматуры, не допускать физического контакта токоведущих частей и элементов с влагой.

Установка гелиоколлектора

Гелиоколлектор, используемый в описываемой в данной статье схеме, может быть изготовлен самостоятельно либо приобретен в собранном виде через торговую сеть.

Первый вариант менее затратный и более интересный, так как подразумевает не только монтаж, но и изготовление своими руками.

Простейшая схема устройства гелиоколлектора выглядит следующим образом:

1. Солнечная батарея, представляющая собой трубу из ПВХ, установленную на выкрашенном черным цветом участке кровли.
2. Утепленная емкость, расположенная на чердаке.
3. Циркуляционный насос.
4. Система автоматической защиты и регулирования.

Эффективность данной системы уступает заводским аналогам, но является вполне приемлемым вариантом для оснащения загородного дома либо большой бани.

Выбор теплоносителя и прочие нюансы

Отопление, устраиваемое не только по описываемой в статье схеме, в каркасном доме может эффективно эксплуатироваться с различными теплоносителями.

При выборе теплоносителя важно обратиться за помощью к профессионалу. Нажмите для увеличения.

В настоящее время наравне с привычной для большинства обывателей водой активно используются различные незамерзающие жидкости, снижающие риск размерзания системы отопления при вынужденной остановке в зимний период.

При переходе на незамерзающие жидкости следует обратить внимание на параметры котла и рекомендации завода-изготовителя. Отдельные производители котельного оборудования предоставляют гарантию только в случае использования воды.

Неплохой альтернативой использованию незамерзающих жидкостей вместо воды может стать решение вопроса оснащения циркуляционных насосов дополнительным источником энергии.

Подключение коллекторов теплого пола или магистралей радиаторов к котлу осуществляется по стандартным схемам обвязки котельного оборудования.

Никаких нюансов, касающихся использования в условиях каркасного домостроения, здесь нет. В описываемом в статье случае применения электрического котла для присоединения использовалась медь и мягкий припой.

К обязательным элементам, применяемым при обвязке стандартной системы отопления закрытого типа (без использования теплоносителя для нужд горячего водоснабжения), можно отнести циркуляционный насос, оборудование группы безопасности (приборы КИПиА, предохранительные клапаны, обратные клапаны и т.д.), запорную, регулирующую и дренажную арматуру, автоматические воздухоотводчики.

Заключение

Каркасное домостроение в последнее время приобретает заслуженную популярность и большое распространение. Отопление и горячее водоснабжение каркасных домов может быть устроено любым доступным для конкретного домовладельца способом.

Классическая схема отопления каркасного дома выглядит следующим образом:

1. Расположенный снаружи источник энергии (газ в трубопроводе, электрический ток в проводах или дрова в поленнице).
2. Котел, производящий из топлива тепловую энергию.
3. Система трубопроводов и коллекторов, осуществляющая распределение тепловой энергии и транспортировку к радиаторам либо петлям теплого пола.

Современный рынок теплотехнического оборудования предлагает множество интересных технических решений, помогающих произвести устройство системы отопления каркасного дома своими руками: гелиоколлекторы, тепловые насосы, воздушное отопление, инфракрасные обогреватели и т.д.

Канадскую технологию строительства домов применяют во многих странах мира, среди которых есть регионы с достаточно суровым климатом. Каркасный дом с котельной проектируется в том случае, если предполагается, что жилым он будет круглый год. Дачные каркасные коттеджи такого помещения, как правило, не имеют.

ОСОБЕННОСТИ КОТЕЛЬНОЙ В КАРКАСНОМ ДОМЕ

Обустраивая котельную в каркасных домах , которая будет служить основой отопления всех помещений, необходимо предварительно продумать некоторые важные нюансы:

• в котельной должен поддерживаться оптимальный температурный режим для обеспечения правильного функционирования отопительного оборудования и его долговечности;
• котел и необходимые сопутствующие детали лучше приобретать до начала проектирования котельной – это позволит учесть все требования производителя оборудования по его размещению;
• в помещении должны быть предусмотрены вентиляционные и технологические отверстия для устройства дымохода и прокладки труб отопления;
• лучше, чтобы котельная располагалась с глухой стороны каркасного дома. В случае если такой возможности нет, стены необходимо предварительно заделать;
• площадь и высота потолков котельной регламентируется специальными требованиями, зависящими от типа котла и его производителя.

Учитывая, что котел способен сильно нагревать окружающее пространство, а стены каркасного дома подвержены возгоранию, важно предусмотреть их безопасность. В частности, деревянные конструкции котельной, а также место, где будет установлен котел, уместно защитить кирпичной кладкой, ее можно дополнительно оштукатурить и покрасить. Для отопительного оборудования, которое будет находиться не в подвешенном положении, а в стоячем, необходимо организовать кирпичный подиум. В качестве его отделки уместна плиточная облицовка.

ТРЕБОВАНИЯ К КОТЕЛЬНОЙ

В зависимости от того, каким котлом планируется оборудовать каркасный дом с котельной, к ее обустройству предъявляются различные требования.

Газовая котельная

Если общая площадь помещений, которые подлежат отоплению, превышает 60 кв. м, в проектах каркасных домов должна быть выделена котельная объемом от 15 куб. м. Это помещение во время строительства необходимо оборудовать приточными отверстиями и вентиляционным каналами. В качестве приточного отверстия подойдет специальное окно в наружной стене, зазор между дверью и полом, а также полноценная приточная вентиляция.

Котельная в каркасном доме обязательно должна быть отделана негорючим материалом, который сможет служить барьером между огнем и деревянными конструкциями стен, пола и потолка в течение 40 минут, а также иметь форточку для экстренного проветривания и противопожарную дверь шириной минимум 80 см, открывающуюся наружу. При этом высота потолка не должна быть меньше 2,2 м.

Твердотопливная котельная

Минимальная площадь твердотопливной котельной составляет 7 кв. м. При строительстве дома необходимо предусмотреть газонепроницаемый дымоход для котла, а также отверстие для чистки дымохода и приточную вентиляцию. Кроме того, пол в котельной, в отличие от деревянного пола каркасного дома, должен быть сделан из негорючих материалов. В разделе проекта, посвященном прокладке инженерных коммуникаций, должно быть предусмотрено снабжение котельной канализацией, холодной водой и скрытой электропроводкой.

Электрическая котельная

Каркасный дом с котельной может быть оборудован электрическим котлом. В этом случае к котельной не предъявляется никаких требований, кроме качественной электропроводки. Электрический котел может располагаться в любом помещении, включая жилые комнаты.

Строительство каркасных домов по всему миру набирает популярность. Крупные фирмы предлагают создание таких строений “под ключ”, а мастеровитые умельцы строят каркасные дачи и коттеджи своими руками. В интернете и популярных изданиях можно найти подробные инструкции по созданию каркасных строений: от закладки фундамента до монтажа кровельного покрытия. Однако не стоит забывать о таком важном моменте, как прокладка коммуникаций. К монтажу инженерных сетей в каркасных домах предъявляются особые требования, которые следует учесть еще при проектировании дома.

Быстро, недорого и качественно - это невероятное сочетание все же можно воплотить в каркасном доме. Легкие по весу каркасные строения не требуют сооружения массивного фундамента. Сначала возводят каркас, который облицовывают снаружи и внутри, а пространство между балками заполняют утеплителем.

Коммуникации в каркасном доме можно прокладывать в толще стен или между стеной и гипсокартоном. В последнем случае легче будет устранить аварию

Такая конструкция предоставляет разнообразные возможности для монтажа коммуникаций. Их можно разместить:

• внутри каркасной стены;
• под полом;
• в конструкциях перекрытий;
• в пространстве между стеной и слоем наружной отделки;
• под плинтусом;
• поверх стены.

Разумеется, поверх стены коммуникации прокладывают в самых безвыходных ситуациях, поскольку расположенные снаружи трубы интерьер не украшают. Чаще всего их стараются прятать внутри стены, под полом или в перекрытиях. Таким способом можно скрыть практически любые трубы, однако это не всегда удобно.

Расположение коммуникаций в таких местах значительно затрудняет доступ к ним. В случае аварии придется демонтировать значительную часть стены и отделки, чтобы найти поврежденное место и выполнить необходимый ремонт. Кроме того, прорези в балках иногда вызывают существенное ослабление каркаса. Размеры таких проемов не должны превышать 0,75% от габаритного размера балки.

При монтаже инженерных систем в каркасном доме следует особое внимание уделить равномерной укладке утеплителя. Прекрасным вариантом может стать эковата

Обратите внимание, что если коммуникации проложены внутри стены, то теплоизоляционные материалы будет сложнее уложить равномерно. Этот момент следует учесть, рассчитывая необходимое количество утеплителя.

А чтобы не пришлось в случае аварии ломать всю стену, нередко принимается решение укладывать трубы или проводку в пространстве между стеной и гипсокартоном. Размеры профиля, на который монтируется гипсокартон, обычно позволяют выполнить монтаж почти всех труб таким образом. Однако это не самый простой метод, поскольку нужно одновременно устанавливать инженерные сети и гипсокартон. В металлическом профиле при этом придется делать специальные прорези. Если их будет слишком много, профиль может не выдержать.

Размещение коммуникаций между стеной и гипсокартоном следует тщательно планировать. Однако в случае аварии вскрыть проблемный участок и затем восстановить его будет гораздо проще, чем когда трубы проложены в стене, под полом или в толще перекрытий.

Монтажные отверстия в балках каркасного дома не должна превышать 3/4 от габаритных размеров конструкции, чтобы несущая способность каркаса оставалась достаточно высокой

Что касается размещения коммуникаций под плинтусом, то этот способ рассматривают как вспомогательный и используют в сочетании с другими способами разводки. Поскольку пространство под плинтусом ограничено, разместить таким образом все трубы, конечно, невозможно. Для монтажа следует приобрести специальные защитные короба. Чаще всего под плинтус прячут трубы отопления, которые таким образом удобно подводить к радиаторам. Практический опыт прокладки инженерных коммуникаций в каркасном доме наглядно представлен в следующем видеоматериале:

Монтаж отопительной системы и труб водоснабжения

Требования к прокладке труб отопительной и водопроводной систем в каркасном доме во многом похож, поэтому имеет смысл рассматривать особенности их монтажа одновременно. Поскольку ремонт скрытых коммуникаций затруднителен, следует тщательно продумать все нюансы. Так, использовать для прокладки внутри каркасных стен стальные или чугунные трубы не рекомендуется, поскольку эти конструкции подвержены коррозии. Кроме того, в металлических трубах быстро накапливаются солевые отложения, а заменить их будет достаточно проблематично.

Современные отопительные системы выполняют из очень прочных материалов. (поперечносшитый полиэтилен), металлополимерные и могут прослужить до 75 лет. Причиной аварий и протечек при их эксплуатации чаще всего становится низкое качество соединений.

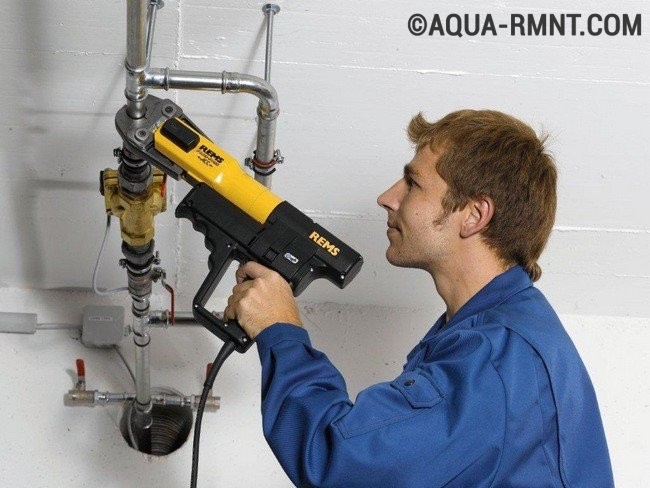

Чтобы предотвратить протечки необходимо уделить соединениям во время монтажа особенно пристальное внимание. рекомендуется проводить при повышенном давлении около 8-10 атмосфер. Следует увеличить рабочее давление в два раза и выполнять опрессовку в течение 8-12 часов. В это время необходимо регулярно проверять давление в системе. Если оно остается стабильным, значит, работы выполнены на достаточно высоком уровне.

Наличие небольших протечек во время контрольной опрессовки считается вполне допустимым. Обычно оно составляет 2-3 литра, но может достигать и 10-50 литров. Выявление слабых мест отопительной или водопроводной системы позволит предотвратить гораздо большие протечки, которые могут привести к обширному повреждению внутренних конструкций

При монтаже водопровода или отопительной системы следует свести количество соединений к минимуму, используя как можно больше длинных отрезков трубы, хотя такой метод может существенно увеличить расходы. Особого внимания заслуживает качество соединительных элементов. Не следует использовать дешевые фитинги китайского производства. Практика показывает, что примерно 20% таких деталей оказываются бракованными. В лучшем случае они выйдут из строя во время опрессовки, но хуже, если протечка произойдет в процессе эксплуатации, когда будут окончены отделочные работы. И еще - хотя трубы, как правило, очень прочные, они могут быть повреждены при неаккуратной транспортировке или во время погрузки-разгрузки.

На трубах холодного водоснабжения возможно появление конденсированной влаги, что следует учитывать при монтаже. Поэтому такие трубы обычно защищают специальным гофрированным рукавом, чтобы влага не попала на утеплитель и не повредила его. Отверстия под холодный водопровод делают примерно на 50-100 мм больше, чем диаметр трубы, защищенной гофрой.

Особенности монтажа канализации

Специальных требований к прокладке канализационной системы в каркасном доме не предъявляется. Обычно ее монтируют в стенах и под полом. Наружную часть канализационной системы подводят к септику или другим очистным сооружениям, предусмотренным на участке. Некоторую опасность для каркасного дома представляет использование безнапорных канализационных труб из ПВХ.

Дело в том, что в такие трубы нельзя сбрасывать стоки, температура которых превышает 60 градусов. Если в доме установлена автоматическая или посудомоечная машина, в систему могут попадать стоки, нагретые до 90-95 градусов. Это может привести к быстрой поломке системы канализации. Лучше использовать более термостойкие трубы из полипропилена, которые могут выдерживать температуру 100 градусов.

Правила обустройства электропроводки

Поскольку неправильный монтаж электропроводки может привести к возгоранию, следует эти работы выполнять в строгом соответствии с установленными правилами. Если электропроводка размещается за перегородками или под подвесным потолком, ее необходимо рассматривать как скрытую электропроводку. При этом необходимо устранить возможный контакт электрического кабеля с горючими материалами, из которых выполнены перегородки, стены, потолок и т.п.

Кабель следует укладывать локализовано, например, в специальных металлических трубах или закрытых коробах. Допускается также использование кабелей, которые не распространяют горение. Особое внимание следует уделять возможности замены поврежденной электропроводки.

При прокладке электрической проводки в каркасном доме следует придерживаться установленных правил. Кабель следует уложить в специальный короб или металлическую трубу

Не разрешается использование для локализации электропроводки в каркасном доме металлорукава, допустимы только трубы и короба, устойчивые при коротком замыкании. Открытую электропроводку также монтируют только в коробах или под специальным несгораемым плинтусом.
