Выдвижные ящики: от сборки корпуса до установки фасада. Петли для кухонной мебели: разметка и монтаж своими руками Как правильно установить фасады на выдвижные ящики
Для выдвижения ящиков в шкафу купе, кухонных тумбах, комодах и других видах мебели применяются различные по стоимости и сложности так называемые направляющие для ящиков .
Роликовые направляющие
Роликовые направляющие самые простые в плане устройства и монтажа направляющие, кстати, можно встретить ещё следующие названия этих направляющих, такие как полозья для выдвижных ящиков или полозки. Цена их небольшая, в среднем 50-100 руб. за пару. Выглядят роликовые направляющие как на фото ниже, наверняка вы их видели, и не раз.
Покрыты роликовые направляющие прочной эпоксидной эмалью, встречаются в продаже направляющие разных цветовых расцветок, самые распространенные направляющие цвета крем. Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.
Роликовые направляющие выдерживают динамическую нагрузку до 25 кг, вряд ли вы будете хранить что-то более тяжелое в комоде или в ящике в шкафу купе. Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются, выдвижение частичное. Но низкая цена нивелирует эти недостатки.
Согласно схеме монтажа зазор между наружной частью боковой стенки ящика и боковины корпуса изделия должна составлять 12,5 мм или 25 мм на две стороны, обычно при расчетах принимают 26 мм. Это значит, что габариты ящика по ширине должны быть меньше внутреннего пространства тумбы на 25-26 мм.
Шариковые направляющие

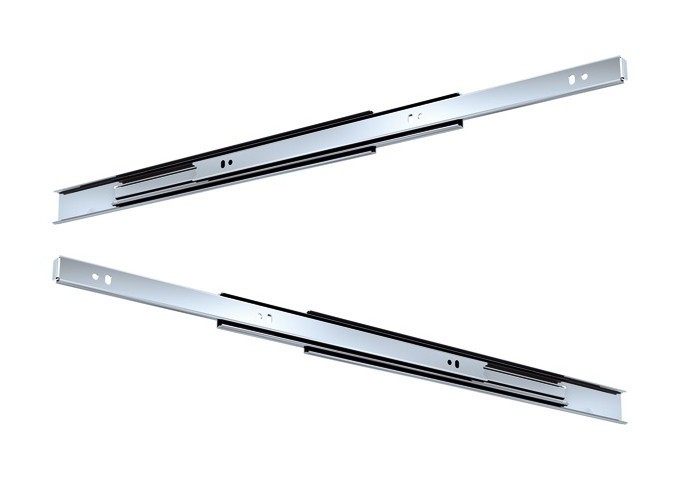

Шариковые направляющие , или ещё как их называют телескопические направляющие, способны выдерживать большую нагрузку, имеют плавный ход. Стоимость направляющих от 300-400 руб. за пару. Есть варианты с доводчиками и без.
Шариковые направляющие также, как и роликовые, состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.
Для того, чтобы их разъединить, необходимо нажать на фиксатор, как показано на фото. Это такой черненький рычажок.
Можно, конечно, установить и не разъединяя, но это мучение ёще то, довелось испробовать на своем опыте. В результате чего может сформироваться негативное представление о шариковых направляющих, о сложности их монтажа. На самом деле всё просто.
Монтаж шариковых направляющих по элементам производится на боковые стенки тумбы и боковины ящика.
Наиболее часто используют шариковые направляющие высотой 45 мм, размерный ряд направляющих от 250 до 700 мм, выдерживают нагрузку до 36 кг, что более чем.
Расчет ящика на шариковых направляющих схож с расчетом роликовых направляющих, габариты ящика по ширине определяются как размер внутреннего пространства минус 26 мм (12,7 мм + 12,7 мм).
Но не для всех случаев эта схема работает, всё зависит от вида шариковых направляющих, прочитать об этом можно в отдельной статье .
Метабоксы
Метабоксы – это система выдвижения на базе роликовых направляющих. Материал метабоксов – сталь толщиной 1,2 мм, покрытая высокопрочной эмалью. Цена от 300-400 руб. за пару, производства "Blum" в районе от 600-700 руб.
Тандемы
Технология скрытых направляющих Тандем обеспечивает плавный ход даже тяжело нагруженных ящиков. Ящик легко снимается с направляющих без инструментов.
Тандем - это плавный ход и полное или частичное выдвижение. Ящики могут быть как со встроенным доводчиком, так и без. Тандем может быть оснащен Tip-on (система открывания нажатием на фасад). Стоимость направляющих 1000 -1500 руб. за пару.
На направляющих для ящиков Тандем можно сделать ящик под мойку. Так как мойка имеет выпуклую часть, которая находится внутри корпуса, то стандартная, то есть прямая конструкция ящика здесь не подходит. Выпуклая часть или дно мойки не даст закрыться ящику. В этом случае делается дно ящика с вырезом, по вырезу крепятся стенки ящика из ДСП. Вся эта конструкция устанавливается на направляющие Тандем.
Применение направляющих Тандем предполагает использование ДСП толщиной 16 мм, хотя возможны решения с применением ДСП толщиной 18 мм.
Самый дорогой сегмент рынка направляющих для ящиков. Борта ящика (царги) выполнены из тонкостенной стали, в отличии от тандемов, где корпус ящика выполнен из ДСП.
В комплект входят крепления к фасаду и крепления задней стенки ящика. Деталировка включает дно и заднюю стенку из ДСП, как у метабокса. Направляющие аналогичны тандемам, имеют плавное закрывание, с доводчиками.
Тандембоксы могут быть снабжены системой открывания, которая не требует установки ручки на фасад, достаточно легко нажать рукой на фасад.
Тандембоксы различных высот и многообразие ассортимента значительно превышает метабоксы. Рассмотрим на примере тандембоксов Blum .
Высота N, высота царги ящика 68 мм, самый невысокий ящик
 |
|---|
Высота М, высота царги ящика 83 мм
Высота С, высота царги ящика 115 мм
Используется для высоких фасадов, задняя стенка увеличена, также добавлен релинг. Минимальная высота внутреннего пространства для ящика 191 мм.
Высота также D, высота царги ящика 83 мм
Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух реллингов, релинг с Boxside - накладка на царгу ящика. Минимальная высота внутреннего пространства для ящика 224 мм. Решение в основном для кухонных ящиков, а не для шкафов купе.
Два тройных трубчатых держателя и трубки релинги позволяют изготовить специальный ящик на направляющих тандембокс в тумбу для мойки. Благодаря вырезу в дне ящик позволяет обойти выпирающую внутрь корпуса тумбы мойку.
Ещё одно интересное решение от Blum это применение направляющих тандембокс для угловой тумбы, которая называется Space Corner .
Комплект фурнитуры включает ряд специфических элементов, которых нет в других направляющих и фурнитура эта, откровенно говоря, не дешевая. Space corner позволяет эффективно использовать угловое пространство в кухне, а применение разделителей ORGA line дополнительно структурирует пространство для хранения.
Вначале ящики Legrabox позиционировались как элитная продукция, которая была недоступна простому смертному мебельщику. Дело тут было вовсе не в цене, а цена, кстати, наивысшая в сравнении с другими системами выдвижения, а в сложности и точности изготовления остальных деталей из ДСП, точности фрезеровки дна ящика, точности сверления боковых стенок корпуса и фасадов. Поэтому, ящики Legrabox предлагались мебельным предприятиям, которые производят мебель высокого класса.
Монтаж, расчет и установка направляющих для ящиков
Мало знать, какие бывают направляющие для ящиков, но возникает вопрос, как рассчитать и установить направляющие .
В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.
Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.
В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.
Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.
Фасад – это лицо дома. Если он находится в неудовлетворительном состоянии: старый, обветшалый, требующий ремонта, то жить в таком доме неудобно, а продать практически невозможно. Для облицовки фасадов применяются различные по стоимости и качеству материалы.
Натуральный камень и керамический гранит, это дорогие и качественные материалы, доступные не всем. надо тщательно подготовить основание.
«Мокрая» отделка, это трудоемкий и дорогостоящий процесс, ограниченный по времени тёплым периодом. Создание фактурного штукатурного рисунка связанно с дополнительными сложностями и затратами.
Выход из положения – отделка дома фасадными панелями.
В отличие от натурального камня или металлосайдинга облицовка фасада дома панелями экономичный способ ремонта. Они бывают двух видов:
- Однослойные.
- Многослойные.
Изготавливаются из поливинилхлорида. Однослойные панели имитируют кирпичную или каменную кладку, плитку из дорогих сортов базальта и гранита.
Благодаря современному оборудованию рисунок выглядит естественно. Отличить с расстояния в несколько метров искусственную материал от натурального практически невозможно.
ПВХ панели изготавливаются с наполнителями, которые значительно повышают эксплуатационные характеристики материала.
Искусственная обшивка очень прочная и долговечная. Панели производятся из негорючего материала, практически не теряют формы под действием солнечных лучей.
Стеновые ПВХ панели можно монтировать как на чистое основание, так и на каркас с утеплителем.
Многослойные
Другое называние термопанели. Не надо их путать с . Сэндвичи используются для строительства стен и перегородок. Термопанели применяются только для облицовки несущих стен, они не могут использоваться в качестве полноценного строительного материала.
Многослойная панель состоит из твёрдого утеплителя и защитного внешнего слоя. Для утепления используется экструдированный пенополистирол, пенополиуретан, пеностекло, базальтовая минеральная вата.
Защитно-декоративный слой должен быть прочным, износоустойчивым и красивым. Покрытие термопанелей выполняют из штукатурки на каменной основе, бетонно-полимерной , бетонно-полимерного монолитного отделочного слоя.
Как обшить дом фасадными панелями своими руками
Монтировать фасадные панели можно несколькими разными способами. Выбор зависит от нескольких факторов:
- Состояние основания. На хорошо подготовленную стену панели крепятся без использования клея или монтажной пены на дюбель-саморезы и анкера. Если основание неровное, то панели монтируются на клей или строительную пену. Также применяются способ монтажа по каркасу. Он заключается в создание из металлических профилей или деревянных реек ровного и прочного основания для установки однослойных или многослойных панелей.
- На стены обшитые листами утеплителя однослойные фасадные панели устанавливаются только по каркасу. Такая технология получила название вентилируемый фасад. Между утеплителем и облицовкой есть узкая прослойка воздуха. Это вентиляционный канал для проветривания внутренней частью подвесного фасада.
Монтажу предшествует расчет материала и подготовительные работы
Расчет производится по эскизу фасада. На эскизе рисуется развертка с указанием всех габаритных размеров, количество окон и дверей. За точным расчётом лучше обратиться к продавцу-консультанту. В крупных магазинах их учат быстро выполнить расчет.
Подготовительные работы начинаются с санации фасада и определения проблемных участков. Затем поверхность очищается от остатков старого покрытия. Демонтируются всё, что навешано на фасад снаружи. Крупные трещины и сколы расшиваются и заделываются цементно-песчаным раствором.
Если фасад поражён грибком или плесенью, то проводится дезинфекция. Самый действенный способ для протравки – это пропитка поверхности грунтом с медным купоросом.
Медный купорос ядовитый. Он опасен для организма человека, поэтому работы выполняются в респираторе и резиновых перчатках.
Монтаж термопанелей фасадных своими руками
Их можно установить двумя способами:
- Без клея.
- На клей.
Без клея
Требуется абсолютно ровное основание. Одна панель надвигается на другую и защелкивается на специальный замок. Такой способ монтажа уменьшает общее время и трудоёмкость проведения работ.
Пред тем, как крепить термопанели любым способом, выполняется разметка. С помощью лазерного уровня или нивелира на фасаде определяется линия горизонта. Она может совпадать или не совпадать с линией отмостки. Если линии совпадают, то проблем не будет. Шкуркой отбивается отметка стыка панели и цоколя.
Если дом стоит на пригорке и отмостка не горизонтальная, то стартовая линия рисуется параллельно отмостке. Вторая размерная черта отбивается по уровню горизонта, на высоту равную размеру панели от нижней точки фасада. Таким образом, подрезая низ панелей первого ряда, верх идет строго горизонтально.
Панели режутся болгаркой с алмазным кругом. Для защиты глаз используются очки. Болгаркой прорезается только защитное покрытие. Для распиливания утеплителя применяется обычная ножовка по дереву.
По нижней отметке устанавливается стартовый профиль. Он крепится к стене с помощью дюбель-саморезов.
Монтаж начинается от угла дома. Для фиксации фасадных панелей используются тарельчатые дюбеля с большой плоской головкой. Под каждый дюбель в утеплителе высверливается неглубокое отверстие под диаметр головки. Так, чтобы после установки дюбель был заподлицо с утеплителем и не мешал стыку панелей.
Для дополнительного закрепления панелей применяются дюбель-саморезы. Под них высверливаются отверстия в швах между плитками. После монтажа следы крепления можно легко , подобранной в цвет к стене.
После закрепления первой панели к ней на на замок присоединяется вторая. Таким образом облицовывается весь фасад. Внешние углы между панелями закрываются доборными элементами.
Если их нет, то угловые торцы подрезаются под углом 45 градусов. После окончания монтажа стык заделывается шпаклевкой. Для соединения элементов не надо сильно давить на них. Если не получается, то одна из панелей перекошен или на стене бугорок. Оба недочета устраняются, продолжить монтаж.
На клей
Монтаж панелей на клей актуален, когда основание волнообразное с отклонениями 10-30 мм в горизонтальной или вертикальной плоскости. Клей выступает в роли выравнивающего материала. После отделки фасада между стеной и панелями отсутствуют воздушные прослойки.
Разметка и распиловка фасадных термопанелей осуществляется по алгоритму для сухого метода.
По нижней горизонтальной линии закрепляется стартовый профиль. Это опора фасадной системы. Для улучшения соединения панели с профилем на полку наносится монтажная пена. На пену монтируется первый ряд панелей.
Монтаж начинается от нижнего угла дома. Для установки термопанелей применяется специальный клей, который покупается вместе с элементами облицовки. Если его нет, то подойдет сухая смесь для монтажа пенопласта или минерального утеплителя на кирпичное, бетонное или газобетонное основание.
Клей тонким слоем наносится на всю поверхность панели при помощи зубчатого шпателя. Для дополнительно крепления используются тарельчатые дюбели. Во время стыковки панелей надо следить, чтобы размер швов между плитками в местах соединения не отличался от соседних.
Все стыки места и места установки дюбель-саморезов заделываются шпаклёвкой в цвет поверхности.
Надо помнить, что материал, из которого сделана стена влияет на подбор утеплителя для термопанели. Такие пористые структуры, как пенобетон, силикатные блоки, лучше обшивать термопанелями на основе минеральных утеплителей.
Хорошо отводит влагу. Для кирпичных и бетонных стен можно использовать облицовку на основе пенополистирола.
Технология монтажа наружных стеновых панелей
Речь пойдет об устройстве фасада из однослойных облицовочных элементов из поливинилхлорида. Панели монтируются на неровное основание по каркасу из металлических оцинкованных профилей.
Монтируются практически при любой температуре. Установка запрещена только в сильные морозы, когда показатели термометра опускаются ниже -15°С. Работы по облицовке фасада состоят из нескольких этапов:
- Подготовка.
- Крепление фасадных панелей.
Подготовка
Работ по подготовке основания должны быть завершены до начала установки несущего каркаса. С фасада снимаются лишние элементы, типа внешнего . С окон удаляются отлива и . Если фасад деревянный, то его обязательно обрабатывают антисептиком для торможения процессов гниения и развития грибка. Если фасад каменный или бетонный, то такая обработка не обязательна.
Облицовки без утеплителя не предусматривает . Если планируется , то разводка проводки осуществляется на этапе подготовки.
Обрешетка для монтажа панелей
Обрешетка под фасадные панели может быть выполнена из дерева или П-образного профиля. Предпочтительнее второй вариант, так как оцинкованный профиль не коррозирует и не разрушается. Его не надо дополнительно защищать.
По ровному основанию допускается монтировать профиль прямо на голую стену. Если фасад с искривлениями, то монтируется каркас под фасадные панели.
Каркас и несущих профилей. С помощью кронштейнов каркас выравнивается. Профиль монтируется по заранее размеченной поверхности фасада. Разметка осуществляется с помощью лазерного уровня и измерительной рулетки
Первый горизонтальный элемент устанавливается на 50 мм от земли. К нему крепится стартовая планка для фасадных панелей. Шаг установки вертикальных направляющих 500-600 мм, а горизонтальных зависит от высоты облицовочного элемента. Горизонтальные направляющие изготавливаются из J-профиля. Для крепления используются дюбель-саморезы с шагом 300-400 мм.
Крепления фасадных панелей
Установка фасадных панелей начинается от нижнего угла строго слева направо и сверху вниз. Первый ряд устанавливается на стартовую планку. Левый торец, который идет к углу, обрезается ровно под прямым углом.
Затем она закрепляются с помощью саморезов, которые вкручиваются в гвоздевые отверстия и тело стены. Вторая панель соединяется с первой до стыка термокомпенсаторов и закрепляется аналогичным образом. Для увеличения прочности конструкции панели можно приклеивать к стартовой планке монтажной пеной.
Устройство фасада из однослойных и многослойных панелей можно выполнить своими руками. Работ не представляет особой сложности при соблюдении правил и технологий.
Фасадные панели дополнятся широким набором доборных элементов, которые позволяют скрыть небольшие огрехи начинающего монтажника.
Перейдем к монтажу еще одного фасада - фасадов на выдвижные ящики. Разберем этот процесс на примере шкафа с секцией из трех выдвижных ящиков в нижней части.
Итак, ящики собраны и установлены, На фасады установлены ручки, осталось лишь их правильно соединить.
В передней панели необходимо заранее просверлить отверстия (по 3 шт на узкие фасады и по 4-5 на широкие).
Основная трудность в этом деле - правильно вывести фасады относительно короба, ведь регулировка их сильно затруднена и достигается лишь направляющими (или придется переделывать).
Просто приложить фасад, выровнять его по коробу и удерживая его на месте одной рукой, выдвинуть ящик и прикрутить саморезы крайне трудно (возможно - у меня получалось, но делать так не стОит - слишком сложно). Поэтому я посоветую вам такой способ, как "двусторонний скотч". Любой скотч не подойдет - нужен толстый, то есть на вспененной основе .
Итак, наклеиваем полоски скотча на переднюю стенку ящика. (к сожалению, процесс установки нижнего фасада я не зафиксировал, но, думаю, остальные фото компенсируют этот недостаток.
Отклеиваем защитную пленку, после чего на нижний фасад накладываем распорки (кусочки 2 мм кромки или ДВПО - 2 ии 3 мм соответственно), чтобы выдержать одинаковое расстояние между фасадами (нижний фасад устанавливался, ориентируясь руками на края короба).
Устанавливаем второй фасад на подкладки в наклон, выравниваем его по краю короба и прижимаем к ящику.
Подержав около 30 секунд, можно аккуратно выдвинуть ящик вместе с приклеенным фасадом. Открываются внутренности шкафа с отверстиями, в которые будем крутить саморезы. (Можно дополнительно прижать фасад F-образной струбциной, чтобы освободить обе руки).
Сначала прикручиваем центральный саморез, потом задвигаем ящик, проверяем зазоры и отсутствие перекосов, и если все нормально, то закручиваем остальные саморезы. Так же прикручиваем остальные фасады.
Отдельно отмечу, что при таком способе фиксации ящики получаются не взаимозаменяемыми, то есть, если поменять местами даже одинаковые ящики, то вряд ли сохранятся нужные зазоры.
Качественная фурнитура - это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.
Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:
- роликовые направляющие;
- шариковые направляющие;
- метабоксы;
- тандемы;
- тандембоксы;
- леграбоксы.
Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.
Роликовые направляющие для выдвижных ящиков
Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.
Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.
Установка роликовых направляющих для требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.
для выдвижных ящиков
Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой - к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.
Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм - 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка - до 45 кг.
Метабоксы
Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название - метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок - от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.
В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.
Тандемы
Тандемы - направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.
Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров - иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:
- с доводчиком - обычное открывание за ручку и плавное закрывание;
- с механизмом tip on или push to open - открывается прикосновением к фасаду;
- с электромеханическим открыванием.
Тандембоксы
Тандембокс - ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.
Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.
Ящики леграбокс
Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.
Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.
Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.
Общие рекомендации по установке направляющих для выдвижных ящиков
Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.
Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.
Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.
Инструкция по установке роликовых направляющих для выдвижных ящиков
Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная - G-образный, внутренние - Г-образный.
На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.
Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.
Инструкция по установке шариковых направляющих
При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.
По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю - к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.
Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих "Боярд" для выдвижных ящиков или систем других производителей происходит идентичным образом.
Сегодня я расскажу вам про одну модификацию способа крепления фасадов на выдвижные ящики. Дорабатывал недавно кухоньку одной хорошей старушке (было необходимо установить в неиспользуемую нишу для стиральной машины выдвижные ящики). И вот ведь незадача случилась – не взял на установку винты с потайной головкой, которые утапливаются заподлицо с задней поверхностью фасада и не мешают притягивать его к передней детали ящика. В общем, пришлось выкручиваться, о том, как я это сделал и пойдет мое повествование.
Итак, традиционно вначале были размечены, присажены и установлены все ящики. Ящики стоят на простых шариковых направляющих.
Учитывая, что фасады пришлось крепить вертикально (возможности положить короб «на спину» у меня не было), как обычно, использовал двусторонний скотч на вспененной основе. Наклеиваем его полосками 3-4 сантиметра длиной и отрезаем канцелярским ножом.
На каждом ящике получается по две полоски скотча – этого вполне достаточно. В передней части ящика сверлим крепежные отверстия (для монтажа фасадов). При данном способе достаточно пары, так как еще два самореза будут заменены винтами от самой ручки.
Переходим непосредственно к разметке самих фасадов. С помощью рулетки находим центр каждого фасада и простым карандашом ставим риску.
Для упрощения разметки я воспользовался кондуктором компании Черон. Он прикладывается к данной риске. После чего карандашом просто отмечаем пару точек согласно межцентровому расстоянию ваших ручек.
На фасаде появляется еще пара разметочных точек.
Укладываем фасады на жесткую подложку и сверлом 4 (можно 5) миллиметров сверлим сквозные отверстия. Тут довольно важно выдерживать сверло максимально перпендикулярно к поверхности детали. На этом работу с фасадами можно считать законченной. Переходим непосредственно к их установке.
Отклеиваем защитный слой со скотча.
Выравниваем и приклеиваем на этот скотч первый фасад.
После этого в рассверленные под ручки отверстия, тем же сверлом, сверлим сквозные отверстия во фронтальной детали самого ящика.
Изнутри эти отверстия расширяются 10 мм сверлом – под шляпку крепежного винта. На глубину 10-12 мм. На этом этапе очень важно использовать ограничитель сверления. В противном случае, очень легко провалиться глубже, чем надо.
Затем ставим в полученные отверстия винты, проверяем, чтобы они выступали на 3 миллиметра снаружи фасада, и прикручиваем ими ручку.
Дополнительно крепим фасад саморезами с краев ящика.
Желательно закрыть все эти шляпки и ниши самоклеющимися заглушками, но у меня под рукой их не оказалось – пришлось немного схалтурить. Да и место это такое, что не сильно видно…
Первый фасад занял свое место.
Последующие фасады не пришлось ставить по данной методике, ибо крепежные отверстия выходили за границы выдвижных ящиков и винты можно было ставить штатные.
Ящик выравнивается, клеится на скотч и фиксируется четверкой саморезов 2,5х30 мм.
Обратите внимание, чтобы винты, установленные в фасады, не были слишком длинными, в противном случае, их придется подпиливать или ставить с обратной стороны шайбы (пластиковые шайбочки специально для этого дела можно найти в фурнитурных магазинах) . Винты должны выступать не более, чем на 3-4 мм с лицевой стороны. (Дело в том, что ручки рассчитываются на фасады 18 мм, а, значит для 16 миллиметровых фасадов длина винтов может оказаться избыточной, и ручка не притянется плотно к поверхности фасада).
Крепим ручки с помощью отвертки штатными винтами.
Ну и, наконец, финальный результат работы.
