Фасадная термопанель с клинкерной плиткой. Что такое термопанели? Недостатки фасадных термопанелей

Сегодня можно услышать огромное количество рекомендаций от специалистов и производителей, как можно утеплить дом и одновременно облагородить его внешний вид. Одна из многочисленных методик предполагает использование материала, известного, как термопанели фасадные с клинкерной плиткой. Технология облицовки наружных стен термопанелями проста и очевидна - готовые плиты с наклеенной клинкерной плиткой укладывают на стенах, подобно листам гипсокартона, фиксируют саморезами, и защитное покрытие готово.

Что такое термопанель

По сути, это облицовочный материал нового типа. Ранее утепление стен частного дома или даже многоэтажного здания выполняли укладкой минерального волокна на каркасе из металлопрофиля, после чего теплоизоляция закрывалась гидроизоляцией и зашивалась профлистом. По мере набухания фасадного утеплителя влагой вся облицовка могла выйти из строя за считанные месяцы. Кроме того, внешний вид утепленного здания приобретал черты производственного помещения.

В новом материале разработчики термопанели с клинкерной плиткой учли большинство проблем, поэтому современный фасадный материал имеет совершенно иную конструкцию:

• Основой фасадной термопанели является толстый лист из вспененного полимера - полиуретана или полистирола, толщиной от 35 до 90 мм;
• На наружной поверхности термопанели запрессован защитный слой из тонкой клинкерной плитки. Толщина может колебаться от 7 до 15 мм. Чаще всего клинкерная плитка окрашивается и выкладывается на поверхности термопанели в виде имитации кладки под кирпич;
• В отдельных марках фасадных термопанелей добавляется внутренний защитный слой из обработанной антипиреном плиты ОСБ, но чаще всего на пенополистирол наносится тончайший слой пластика, закрывающий поры и делающий поверхность пеноматериала более жесткой.

Если использование листового пенопласта и пенополиуретана для теплоизоляции фасадных поверхностей известно давно, то прочность крепления клинкерной плитки на панели всегда вызывает определенные опасения.

К сведению! Каждый производитель впечатывает клинкерную плитку в слой вспененного полимера по технологии собственной разработки, но, в любом случае, прочность крепления очень высока, оторвать клинкерную плитку от термопанели можно только с куском утеплителя.

Практика применения термопанелей с клинкерной плиткой

Сегодня на рынке присутствует несколько производителей термопанелей с облицовкой из клинкерной плитки, керамогранита и бетонных плиток. Наиболее известные производители фасадных клинкерных термопанелей:

1. Германия - фирмы «Stroeher», «Feldhaus Klinker», «ABC».Самое высокое качество и цена на панель. Средняя стоимость квадрата материала 45-50 Евро, или от 3500-4000 руб. за м 2 . Немецкие фасадные термопанели имеют армирующую сетку в слое теплоизолятора и облицовку плитой ОСБ внутренней стороны, более дорогие модели оснащаются слоем противопожарного покрытия;
2. Польша — компании «Cerrard», «Przysucha». Цена на 20% ниже продукции германских фирм, все фасадные термопанели производятся на оригинальном немецком оборудовании по лицензионным технологиям;
3. Российские производители , например, «Termosit», «FTP-Europa», «Мастерская фасадных материалов», «UMB». Цена на фасадные термопанели с клинкерной плиткой российского производства на 20-25% ниже стоимости европейских аналогов. В зависимости от толщины утеплителя и клинкерной плитки стоимость квадрата может колебаться от 1900 до 2100 руб.

Отзывы о практических результатах выполненной отделки фасадными панелями можно увидеть на видео:

Важно! Многие отечественные компании производят термопанели из импортного сырья и комплектующих, на лицензионном оборудовании, что позволяет, как в случае фирмы «Termosit», сертифицировать продукцию и успешно ее экспортировать за рубеж.

Наиболее дорогими считаются плиты на основе пенополиуретана, более дешевые с утеплителем из вспененного полистирола. Основное отличие заключается в стойкости к воздействию атмосферы и окружающей среды, кроме того, ППУ обладает более высокой температурой термического разложения и воспламенения.

Характеристики материала

По устройству фасадные термопанели очень близки к СИП панелям, стой разницей, что наружный слой первого материала изготавливается из клинкерной плитки, очень плотной и стойкой к перепадам температур, морозу и жаре. При водопоглощении клинкера в 2-4% расчетная морозостойкость составляет 150 циклов. Сам утеплитель способен поглощать влагу в пределах 0,5-1%.

Прочность крепления клинкерной плитки составляет 3 кг/см 2 , это значит, что для того, чтобы оторвать хотя бы один элемент плиточного слоя,потребуется приложить усилие не менее 10 кг.

Стандартные размеры панели составляют 113 на 65 см, вес, в зависимости от толщины наружной клинкерной плитки, колеблется от 10 до 23 кг. В первом случае панель сможет установить даже один человек, но в реальности потребуется помощник, так как фасадную плиту необходимо выровнять и закрепить.

Большинство производителей фасадных термопанелей заявляют, что облицовочный материал простоит на стенах здания без ремонта не менее 25 лет. Все модели термопанелей обладают классом огнестойкости Г-1, то есть не поддерживают горение.

Слабым местом фасадных панелей считается высокая восприимчивость ППУ и ППС к воздействию ультрафиолета. Если оставить утеплитель на солнце хотя бы на неделю, наружный слой полимера, даже при отсутствии внешних повреждений, со временем будет рассыпаться на крупинки. Поэтому европейские материалы, помимо наружной клинкерной плитки, имеют покрытие из ОСБ с тыльной стороны панели.

Кроме высокой стойкости, по заявлениям производителей, термопанель обеспечивает хорошую паропроницаемость стен на уровне цементно-песчаной штукатурки. Показатель для отдельных образцов составляет от 0,05мг/м*ч*Па.

Монтаж и особенности эксплуатации

Укладку и монтаж термопанелей на стены здания можно выполнять двумя способами. В первом случае для небольших домиков и строений панели можно закрепить непосредственно на стенах здания с помощью дюбелей. Некоторые производители выполняют готовые отверстия под крепеж. Стеновые термопанели собираются стыковкой шип-паз с нанесением монтажного герметика и с подрезкой по ширине стены.

Если стены имеют хотя бы небольшую кривизну, монтаж необходимо выполнять с применением предварительной обрешетки из деревянной рейки или стенового металлопрофиля.

Обрешетка крепится клеем и саморезами на стены здания и тщательно выравнивается по натянутым шнурам. Монтаж фасадных термопанелей начинается с установки стартовой планки на высоте 2-5 см над поверхностью грунта или отмостки.

Далее выполняется установка угловых сегментов, и последовательно выкладываются ряды клинкерных фасадных термопанелей по периметру строения. Если стартовая планка установлена точно по горизонту, то геометрия плиток будет выдерживаться на всех участках одинаково.

После монтажа отверстия под завернутые или забитые дюбеля закрывают мастикой, стыки между отдельными термопанелями затирают специальной атмосферостойкой замазкой на акриловой основе. Таким образом, получается герметичная поверхность из клинкерной плитки, не пропускающая дождевую воду. В нижней части фасадной облицовки щель между грунтом и краем термопанели закрывают накладной планкой.

Особенности использования термопанелей

Крепление фасадных панелей на стенах очень простое, в большинстве случаев работу такого объема и сложности можно выполнить своими руками. Стоимость работ по установке составляет 30-50% от цены материала. Но при внешней простоте, монтаж термопанелей требует очень качественного и скрупулезного выполнения всех операций, от выравнивания обрешетки до затирки швов. В противном случае возможно возникновение ситуаций, как на видео:

Клинкерную плитку зачастую приходится резать алмазным диском, а слой утеплителя - термоножом, чтобы исключить выкрошивание ППУ на поверхности реза. И хотя продавцы и производители уверяют о высокой прочности клинкерной плитки, плиту можно уронить с высоты человеческого роста на бетонную отмостку, после чего часть клинкера может лопнуть или наколоться.

Заключение

Использование фасадных термопанелей обходится дороже, чем утепление минватой или листовым ППС. Но качество, долговечность и внешний вид такой облицовки находится вне конкуренции. При этом не обязательно использовать утеплитель максимальной толщины. Для средних широт будет достаточно слоя в 60 мм, что обеспечит изоляцию, аналогичную 350 мм кирпичной кладки.

Фасадная часть постройки является визитной карточкой всего дома, т.к. он способствует формированию впечатления обо всем здании. По этой причине внешняя отделка является одним из основных этапов строительства. Вместе с тем отделочный материал должен отвечать не только эстетическим требованиям, но и быть практичным, выполнять защитные функции. Одним из разновидностей отделочных материалов, отвечающих данным требованиям, являются термопанели. Сегодня они подразделяются на четыре вида: ПК-1, ПК-2, Пк-1Ф и ПК-2Ф. Отличаются данные изделия размерами, цветом, фактурой и параметрами морозостойкой плитки. Рассмотрим детальнее особенности каждого типа, а также способ монтажа термопанелей.

Клинкерные термопанели представляют собой изделия, которые содержат в своем составе утеплительный и отделочный материал, а также деревянную щепу или мраморную крошку. Все слои плотно скрепляются, в результате чего образуется сплошная конструкция. Рассмотрим составные компоненты более подробно:

1. Теплоизоляционные свойства панели приобретают благодаря наличию пенополиуретана. ППУ обладает устойчивостью к воздействию различных красителей, растворителей, клеящих составов. Также данный материал отличается длительным сроком эксплуатации. С течением времени он не поддается разрушению, гниению и поражению грибком. Помимо этого ППУ является трудно возгораемым материалом.
2. Второй составляющей панели является клинкерная плитка. Она изготавливается двумя методами:

• путем экструзии;
• с помощью сухого прессования.

Наиболее качественной считается плитка, которая изготовлена вторым методом, поскольку она отличается более выраженными функциональными и эстетическими качествами. В качестве материала для производства изделий используют специальную красную или обычную глину.

1. Третий компонент панели производится из мраморной крошки или спрессованной деревянной щепы. Благодаря наличию данного слоя отделочный материал приобретает необходимую жесткость. Щепа изготавливается из древесины хвойных пород – лиственницы, сосны и ели. Данный материал обладает хорошими теплоизоляционными качествами.

При выборе панелей следует учитывать поверхность стен дома, а также особенности отделки углов и оконных проемов. На термопанелях, которые относятся к видам ПК-1 и ПК-2, места крепления располагаются на встроенных металлических профилях. Данные изделия следует устанавливать на обрешетку или на стены с максимально ровной поверхностью. Термические панели типа ПК-1Ф и ПК-2Ф отличаются более универсальными качествами. Наличие обрешетки не является обязательным условием для монтажа таких изделий. Они также могут быть использованы на всех поверхностях.

Клинкерные термопанели. Фото:

Преимущества фасадных панелей:

• высокие показатели прочности;
• длительный срок службы;
• теплоизоляционный эффект;
• качественная звукоизоляция;
• доступная стоимость;
• широкий выбор цветовой гаммы;
• большой ассортимент фактурных вариаций;
• небольшой вес, что в значительной мере облегчает монтаж;
• экологическая безопасность;
• надежная гидроизоляция поверхностей;
• наличие в составе панелей специальных пластиковых направляющих, которые предотвращают деформационные изменения материала.

Клинкерные фасадные термопанели способны существенно продлить период службы здания. Применение данных отделочных элементов позволяет сэкономить площадь внутри дома, а фасады, оформленные термопанелями, не нуждаются в дополнительном уходе. Также данные элементы защищают стены от влаги. Даже при обильных осадках целостность отделки не нарушается и материал не теряет своих защитных качеств.

Сегодня одной из наиболее востребованных разновидностей клинкерных термопанелей являются изделия по своему внешнему виду напоминающие кирпичную кладку. Популярность такого облицовочного материала объясняется в первую очередь его эстетическими свойствами. Отделка, выполненная с помощью плитки имитирующей кирпич, зрительно напоминает настоящую кладку.

Процесс монтажа не требует много времени и производится в наиболее короткие сроки. Незначительный вес панелей дает возможность выполнять работы на стенах, имеющих слабую несущую способность. Также благодаря небольшой массе материала нагрузка на фундамент практически отсутствует. Это выгодно отличает клинкерные термопанели от аналогов, которые утяжеляют строение. Для отделки цоколя рекомендуется использовать специальные термопанели.

Работы по установке клинкерных панелей можно проводить в любое время года. В технологии монтажа отсутствуют так называемые «мокрые» процессы. При плюсовой температуре выполняется только заключительная стадия работ – затирка. Но при необходимости данная процедура может быть отложена на определенное время.

Технология монтажа

Выполнить отделку фасада при помощи клинкерных панелей вполне можно своими силами. Для этого нужно только внимательно ознакомиться с последовательностью проведения работ. Панели устанавливаются на поверхность из любого материала. Это может быть деревянная стена, кирпичная кладка или камень. Благодаря легкому весу материала в процессе установки не потребуются опорные конструкции, а также проведение каких-либо земляных работ.

Инструменты и материалы, необходимые для монтажных работ:

• перфоратор;
• болгарка;
• шуруповерт;
• уровень;
• шпатель;
• дюбели;
• монтажная пена;
• саморезы;
• затирочная смесь.

Расчет материала

Первым делом необходимо определить требуемое количество материала. Сделать это можно следующим образом: следует измерить площадь рабочей поверхности, а также размеры дверных и оконных проемов. От показателя, полученного в результате измерения площади стен, нужно отнять параметры проемов. В итоге получится общая площадь, которую предстоит обработать.

Ориентируясь на данный результат, следует определить требуемое количество отделочного материала. После выполнения необходимых расчетов нужно приобрести соответствующее количество монтажной пены и силиконового герметика. На 20 термопанелей расходуется 1 баллон пены и 1 упаковка герметика. Затирочную смесь следует приобретать из расчета 2 кг/м 2 .

Сооружение обрешетки

Монтаж клинкерных термопанелей осуществляется двумя способами:

• на обрешетку;
• непосредственно на стену.

Выбор варианта крепления зависит от степени подготовки поверхности стен. Если рабочее основание достаточно ровное, крепление можно осуществлять без вспомогательных конструкций.

При наличии неровностей и различных деформаций на поверхности стены необходимо установить обрешетку из деревянных брусков. Располагать их нужно так чтобы каждая панель размещалась на трех брусках. В процессе крепления брусков между ними необходимо соблюдать расстояние в 40-45 см. Так как древесина не отличается устойчивостью к воздействию различных негативных факторов, перед монтажом обрешетки бруски должны быть обработаны антисептическими и антипиреновыми средствами.

Отделка оконных проемов

Также необходимо определиться со способом отделки углов дома и оконных проемов. Отделку можно выполнить несколькими способами.

1. Одним из них является распилка панели под угол 45 °. Данный метод отличается экономичностью, поэтому является наиболее популярным. Распилка выполняется в производственных условиях при помощи специального оборудования. В качестве преимущества данного варианта можно также выделить достижение в процессе монтажа эффекта завершенной кирпичной кладки. В данном случае не возникает необходимости в монтаже вставки, которую нужно крепить при использовании готовых угловых деталей. В процессе установки угловых элементов первоначально монтируются углы, после чего – панели.
2. Еще одним вариантом отделки является использование клинкерных накладных угловых деталей. В некоторых случаях данный способ является более предпочтительным, поскольку так углы дома приобретают особую эстетичность и рельефность. Для фиксации накладных клинкерных элементов используется специальный плиточный клеящий состав для фасадов. Такой способ отделки предоставляет возможность подбирать различные фактуры и цвета и достигать наиболее оптимального дизайнерского решения. Подобные элементы защищают углы от негативного воздействия низкой температуры и препятствуют промерзанию.
3. Третьим способом отделки является использование элементов из мелких фракций природного камня или специального декора на основе пенополиуретана. Также для этой цели применяют специальные детали на пенополиуретановой основе, которые выполнены в виде одного кирпича.

Процесс монтажа термопанелей

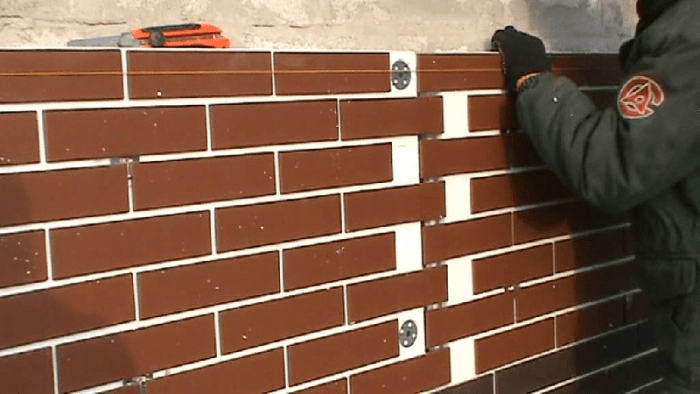

Для крепления одной термопанели требуется шесть и более саморезов. Панели имеют пазо-гребневое соединение, благодаря чему стыковка элементов осуществляется достаточно легко. При необходимости материал можно разрезать с помощью электроинструмента. Это позволяет без особых усилий выполнять оформление арочных элементов. Также в процессе монтажа стыки необходимо обрабатывать силиконовым герметизирующим составом, чтобы не допустить попадания влаги.

Процесс монтажа термопанелей осуществляется в такой последовательности действий:

1. Вдоль цоколя отмечается линия, на которой монтируется алюминиевый профиль. Он должен быть закреплен на 20 см ниже уровня пола. Чтобы конструкция в дальнейшем не деформировалась, не следует цоколь размещать вплотную к отмостке, между ними нужно оставить некоторое расстояние.
2. На фасаде крепятся вертикальные маяки. Если необходимо поместить в грунт фрагмент самой панели, цокольный профиль можно не устанавливать. В данном случае для формирования опоры на время монтажа применяется стальной уголок или деревянные брусья.
3. Монтажные работы следует начинать с левого угла дома. Панели укладываются рядами по направлению слева направо.
4. Изделия устанавливают на угол с опорой на монтажную рейку или профиль. Фиксация осуществляется посредством дюбелей или саморезов.

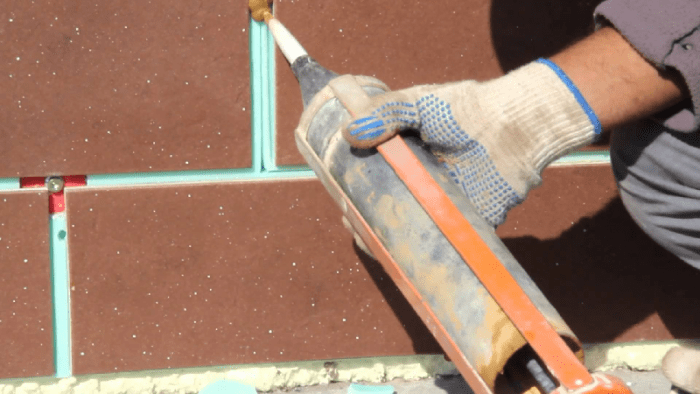

5. Швы между панелями заполняются полиуретановой пеной.
6. После того как закреплен первый ряд панелей пространство между стеной и цокольным профилем также нужно заполнить пеной. Это поможет избежать циркуляции воздуха за отделочным материалом.
7. В аналогичной последовательности осуществляется укладка верхнего ряда.
8. Затем панели устанавливаются таким же образом снизу вверх. Фиксация также выполняется с помощью дюбелей, а каждый элемент уплотняется монтажной пеной. Если в местах стыков панелей образуются небольшие ступени, устранить этой дефект можно при помощи специальной прокладки.
9. После окончания монтажа швы необходимо затереть морозостойким составом. Данная процедура является завершающим этапом установки термопанелей. Но следует помнить, что затирку нельзя выполнять при минусовой температуре. Если погодные условия не позволяют затереть швы сразу после монтажа это можно сделать через определенное время.

Правила хранения и транспортировки

Термопанели фасадные с клинкерной плиткой при транспортировке следует защищать от механических воздействий. Для этого необходимо соблюдать несколько простых правил обращения с продукцией:

1. Упаковки с панелями нельзя помещать друг на друга. Они должны быть расположены так, чтобы была возможность прочесть информацию на этикетке.
2. Пленка с упаковки снимается перед монтажными работами, снимать ее заранее не стоит.
3. Хранить упаковки нужно на ровной поверхности, при этом они должны быть расположены в горизонтальном положении.
4. В распакованном состоянии материал может пребывать не дольше 10 дней.
5. Воздействие ультрафиолетовых лучей на панели крайне нежелательно, поэтому в процессе хранения материал следует защищать от попадания солнца.

Таким образом, термопанели с клинкерной плиткой представляют собой универсальный отделочный материал. Наряду с высокими эстетическими показателями данные изделия обладают и рядом практических качеств. Фасад, оформленный с применением таких панелей, приобретает привлекательный внешний вид, а также теплоизоляционные и шумоизоляционные свойства. Помимо этого отделочный материал является безопасным для здоровья и отличается устойчивостью к различным негативным воздействиям. Процесс установки является доступным и не требует специальной подготовки или профессиональных знаний.

Как крепить клинкерные термопанели на видео показано ниже:

Обновлено:

Современные фасадные термопанели с клинкерной плиткой завоевали широкую популярность в отделке домов, дач, коттеджей и не только. Это актуальный материал, способный удовлетворить требования самого капризного клиента, который требует от материала максимум возможностей и преимуществ.

Для начала нужно узнать, что собой представляют термопанели фасадные с клинкерной плиткой. В состав термопанели с клинкером входит жесткий полиуретан, а также сама плитка, плюс третий слой. Толщина материала составляет от 40 до 80 миллиметров, в зависимости от требований покупателя.

Следует принять во внимание, что материал клинкерпром российского производства учитывает особенности климата каждого региона. Это позволяет создавать изделия, отвечающие жестким требованиям, а также обеспечивающие надежную защиту и привлекательный внешний вид вашего дома.

Клинкерную плитку относят к натуральным отделочным материалам, которые совместно с утеплителем создает потрясающую фасадную термопанель клинкер.

Конструктивные особенности термопанелей

Давайте посмотрим, что включают в себя клинкерные термопанели. Производителей, таких как клинкерпром, сегодня в мире достаточно много. Но все они используют примерно одинаковую технология производства. Отличается цена, внешний вид и некоторые мелкие нюансы, некоторым образом влияющие на выбор клиента.

Конструкция термопанелей клинкер включает в себя три компонента:

• Плитка;
• Пенополиуретан;
• Щепа.

1. Первый слой из клинкерной плитки включает в себя материал, выполненный из красной или обычной глины. От этого зависит цена готового материала, поскольку красная глина дороже обычной.
2. Вторым слоем служит пенополиуретан. Этот материал отличается морозостойкостью, хорошей надежностью, высокими показателями термоизоляции. Из-за этого термопанель клинкер не гниет, не позволяет внутри себя или на своей поверхности размножаться микроорганизмам, которые негативно могли бы воздействовать на материал.
3. Последним слоем материала выступает крошка из мраморного камня или деревянная щепка, подверженная прессованию. Благодаря ему, конструкция становится достаточно жесткой. Щепу для термопанелей клинкер изготавливают из хвойных пород деревьев, которые обладают высокой плотностью и антисептическими свойствами. Несколько слоев щепы склеиваются между собой специальными составами, чтобы добиться максимальных характеристик.

Основные преимущества термопанелей

Не секрет, что на выбор отделочных материалов огромное влияние оказывает перечень их достоинств. Если говорить про панели клинкерпром российского производства и про все виды термопанелей клинкер, то к их сильным сторонам можно отнести:

• Для их изготовления применяют передовые технологии, поскольку материал относительно новый на нашем рынке;
• Ассортимент представлен всевозможными фактурами, цветами панелей, позволяющими сделать индивидуальный выбор для каждого дома;
• Панели с клинкерной плиткой обладают повышенными показателями прочности;
• Материал может похвастаться внушительным эксплуатационным сроком, как показывают многочисленные отзывы и испытания;
• Не требуется сложный монтаж, что позволяет выполнить работу своими руками;
• Продукция клинкерпром и конкурентов предлагает адекватные, демократичные цены, что делает фасадную термопанель с клинкерной плиткой одним из наиболее привлекательных материалов с финансовой точки зрения;
• Панели этого современного материала обладает высокими показателями теплоизоляции и звукоизоляции;
• Изделия имеют небольшой вес, что упрощает монтаж и доставку материала;
• Панели не требуют дополнительной работы с фасадом по его усилению, потому монтаж заключается просто в обшивке стен материалом;
• Долговечность изделий составляет около 50 лет. За этот период свойства и характеристики материала практически не меняются;
• Простой уход за материалом, который заключается в периодической протирке панелей от скопившихся загрязнений.

Виды термопанелей

Между собой фасадные термопанели с клинкерными плитками могут отличаться размерами, толщиной слоя утеплителя, цветом, фактурой.

Но производителями, такими как клинкерпром, принято разделять панели по трем группам. Отличие заключается в используемом утеплительном материале:

• Панели на основе пенополиуретана. Они обладают прочной конструкцией, но только если речь идет о заводском исполнении. Процесс изготовления заключается в заливке пенополиуретановой смеси на клинкерную плитку, используя специальные формы. Когда заготовка застывает, ее обрезают до требуемых размеров;
• Панели на основе экструзионного пенополистирола. Компания клинкерпром использует компьютерную технологию для изготовления. Эти изделия отличаются прочностью, долговечностью, устойчивостью к химическим и температурным воздействиям. Но от этого цена высокая. Выполнять монтаж относительно просто;
• Панели на основе пенополистирола. Для их производства применяют специальные формы, в которых засыпают плитку гранулами утеплителя. Затем на форму воздействует поток пара, из-за которого гранулы плавятся и соединяются в единую конструкцию. На изготовление уходит около 8 минут.

Монтаж термопанелей

У термопанелей фасадных с клинкерной плиткой цены являются весомым аргументом в их пользу. Для покупки клинкерных термопанелей для фасада есть ряд весомых преимуществ. А вот монтаж лучше доверить профессионалам. Это обусловлено тем, что у клинкерных фасадных термопанелей есть определенные тонкости установки.

Монтаж фасадных термопанелей с клинкерной плиткой заключается в выполнении четырех последовательных шагов. Приготовьтесь к тому, что на отделку стандартного небольшого дома у вас уйдет около 20 дней. Обязательно запаситесь необходимым количеством крепежных элементов, а также электрическим шуруповертом. Вкрутить все саморезы вручную будет невероятно сложно.

Не лишним будет изучить монтаж панелей по фото и особенно по видео материалам. Это наглядный пример качественно выполненной работы, который станет для вас основой для получения собственного опыта. Вообще монтаж таких панелей сложным назвать нельзя. Соблюдая последовательность работы, используя качественные панели, такие как от компании клинкерпром, вы гарантируете себя красивую и долговечную обшивку дома.

1. Выполните отбивку горизонта, обрабатывая весь периметр дома. Удостоверьтесь в диагонали стен, зафиксируйте маяки в вертикальном положении.
2. По маякам расставляются горизонтальные профили, на которые монтируют первый ряд термопанелей клинкер. Установка осуществляется слева направо. После монтажа первого ряда, полученные швы наполняют монтажной пеной. Не лишним будет нанести слой клея на верхний торец панели. Это позволит проще укладывать последующие ряды.
3. Действуя по аналогии с предыдущим этапом, монтируются остальные фасадные термопанели с клинкерной плиткой. Не забудьте швы заполнить пеной.
4. Последний шаг заключается в расшивке швов материала. Швы обрабатывают затирками, предназначенными конкретно для работы с фасадами. Другие затирки использовать не стоит, особенно для внутренних работ. Продержатся они совсем немного времени.

Если работы были намечены на зиму или позднюю осень, дождитесь более-менее теплого дня. Дело все в том, что финишную отделку при морозе выполнять нельзя. Температура воздуха должна быть плюсовой.

Важный плюс термопанелей, дополненных клинкерной плиткой, заключается в том, что монтаж можно выполнять в течение всего года. Материал не зависим от температуры воздуха, потому смело намечайте ремонт своего дома на лето, осень, весну или даже зиму.

Термопанель с клинкерной плиткой - комбинация утеплителя и отделочного материала. Для ее производства используется теплоизолятор, он же основа из пенополиуретана, пеноплекса, пенополистирола и облицовка - марочный обожженный высококачественный кирпич-плитка. Каждый вид основы предназначен для определенной поверхности, что необходимо учитывать при покупке панелей.

Характеристики термопанелей

Полимеры, используемые в качестве основы - инертные к большинству растворителей и клеев, самозатухающие, стойкие к воздействию грибка, материалы. От воздействия факторов окружающей среды дополнительную защиту создает покрытие из клинкерной плитки.

Основные преимущества термопанелей:

• современный высококачественный материал;
• высокая прочность;
• оптимальная паро- и газопроницаемость;
• отличная тепло- и звукоизоляция;
• малый вес;
• не подвержены деформации;
• доступные цены;
• широкая цветовая гамма;
• большой выбор фактурных решений;
• длительный срок эксплуатации с сохранением эксплуатационных свойств и внешнего вида;
• не требуют специального ухода, легко моются.

Инструмент, необходимый для монтажа панелей:

• Болгарка
• Перфоратор
• Уровень 2м
• Шуруповерт
• Шпатель для затирки
• Уровень водяной

Основные расходные материалы:

• ·Монтажная пена
• Дюбели
• Саморезы
• Затирка

Порядок монтажа

При условии правильной сборки фасадных термопанелей можно достигнуть абсолютной идентичности поверхности с кирпичной кладкой. Учтите, что габаритные размеры, конструкция, способ крепления от данного описания могут незначительно отличаться, так как технология изготовления панелей постоянно совершенствуется.

Последовательность монтажа:

1. По всему периметру фасада отбиваем единый уровень высоты. Не забываем контролировать диагональ каждой стены. Если диагональ имеет отклонение до пяти сантиметров, устраняем дефект с помощью прокладки из любого влагостойкого жесткого материала. Если отклонение более значительно, применяем обрешетку.
2. Вдоль горизонта цоколя здания отмечаем линию начала отделки. На ней монтируем алюминиевый цокольный профиль - отлив для дождевой воды и стартовая рейка. Профиль желательно закрепить ниже уровеня пола помещения на 20 см. по фасадам здания крепим вертикальные маяки.
3. Обратите внимание! Для предупреждения деформации конструкции необходимо оставить зазор между цокольным профилем и отмосткой.
4. Возможен вариант монтажа без цокольного профиля, если есть необходимость часть панели заглубить в грунт. В таком случае необходимо уложить ровные деревянные брусья или стальной уголок в качестве временной монтажной опоры.
5. Монтаж панелей начинаем вести от левого угля здания. Закрепляем обшивку саморезами или дюбелями. Для создания оптимальной плотности их необходимо обычно восемь. Термопанели крепим рядами слева направо. Швы, которые образуются в местах стыка панелей, заполняем полиуретановой пеной.
6. Важно! После закрепления первого ряда панелей, во избежание циркуляции за обшивкой воздуха, необходимо полиуретановой пеной заполнить зазор между цокольным профилем и стеной здания.
7. Заключительный этап работы - затирка швов специальной морозостойкой смесью. Работы необходимо проводить при плюсовой температуре. Затирать швы можно сразу после установки панелей, или через некоторое время.

Видео — монтаж термопанелей с клинкерной плиткой

Одна из самых интересных на сегодняшний день технологий отделки фасада — клинкерные термопанели. Мы разобрали ключевые особенности этого отделочного материала, включая специфику монтажа, поведение в разных климатических условиях и влияние на теплозащиту зданий.

Разновидности и стоимость термопанелей

При выборе термопанелей для обшивки фасада легко столкнуться с ограниченностью выбора. При том, что для одних только клинкерных панелей существует около десятка различных видов основы, в отдельно взятом регионе можно воочию познакомиться лишь с двумя-тремя образцами такой продукции.

По типу основы панели разделяют на однородные и многослойные. Последнюю разновидность сейчас можно встретить достаточно редко, в основном на выставках строительных технологий. Армирование листовыми материалами должно выполнять задачу предотвращения усадки пенополимера на первых этапах схватывания, однако в технологии литья под высоким давлением такого недостатка не наблюдается. В то же время внедрение в термопанель дополнительного гигроскопичного слоя не несёт существенной пользы, но может ухудшить теплоизолирующие свойства отделки и образовать выраженный тепловой барьер, где с высоким риском будет конденсироваться влага.

Однослойные панели имеют основу одного из трёх типов: ПСБ, XPS (ЭПС) и ППУ, в указанном порядке возрастает и стоимость. По теплотехническим показателям все эти материалы очень похожи, разнятся лишь их морозостойкость, эксплуатационная устойчивость и пожарная безопасность.

В качестве слоя облицовки применяется клинкерная плитка широкого ряда производителей. Она обеспечивает надёжную защиту утеплителя от внешних воздействий и при этом образует готовую поверхность отделки с почти эксклюзивным внешним видом. Естественно, чем больше доверия к производителю плитки, тем ниже вероятность выявления брака со временем. В принципе, сама плитка из клинкера — весьма прочный и долговечный материал, её качества могут быть испорчены только введением в исходное сырьё сторонних примесей.

По способу изготовления панели разделяют на наливные и прессованного склеивания. Вполне ожидаемо, что заливка теплоизолирующего наполнителя в матрицу с плиткой на дне обеспечивает максимально возможное качество сцепления, однако такая производственная технология требует специального оборудования. Плитку также наклеивают на утеплитель методом многократного прессования, чем обеспечиваются высокие эксплуатационные показатели. Термопанели такого способа производства стоит приобретать только у доверенного поставщика.

Способы крепления панелей

Термопанели весьма требовательны к качеству подготовки основания. Из-за крупного формата они в значительной степени подвержены температурным деформациям и влиянию сезонной усадки здания. Тем не менее, забота о подготовке наружных стен под монтаж термопанелей окупается с лихвой: они не только образуют отделочный слой с качественным внешним видом, но и обеспечивают требуемое значение удельного сопротивления стен теплопередаче.

В российской строительной практике довольно часто встречаются попытки сэкономить за счёт того, что толщина панелей уменьшается путём первоначальной наклейки на фасад обычных плит утеплителя. В таком случае термопанель используется просто как способ декоративной отделки. Обоснованной выгоды от этого нет: основную стоимость термопанелей составляет именно плитка, стоимость же роста толщины утеплённой основы примерно сопоставима с отпускной ценой утепляющих материалов. В покрытии фасада пенополистиролом под монтаж термопанелей единственная выгода заключается в предварительной подготовке поверхности с целью её выравнивания или повышения адгезии.

Поскольку термопанели способны полностью обеспечить теплозащиту здания и при этом не чувствительны к намоканию, им не требуется обустройство пространства для продуха. Напротив, наличие воздушного зазора между стеной и термопанелью может спровоцировать образование конденсата в области, примыкающей к несущему слою. Это особенно пагубно влияет на стены из древесины, ячеистого бетона или СИП-панелей.

Имеется два способа обеспечить качественный монтаж термопанелей. Первый — подготовительная штукатурка с допуском на кривизну плоскости порядка 1-1,5 мм/м, но не более 10 мм по всей площади стены. Второй способ относится к «сухому» строительству: на стены монтируется несущая подсистема, пространство между стойками заполняется утеплителем, затем к каркасу крепятся панели. В обоих случаях панели образуют со стеной практически монолитный пирог.

Монтажная подконструкция

Термопанели создают минимальную нагрузку на основу, в зависимости от толщины утеплителя их удельная масса может составлять 7-15 кг/м 2 . По этой причине монтажная конструкция не обязана обладать выдающейся несущей способностью, однако её долговечность не должна стоять под вопросом.

Использовать профили для ГКЛ под термопанели не рекомендуется. Лучше отдать предпочтение клееному брусу или пиломатериалам из твёрдых пород древесины. Перед установкой брусья или рейки в обязательном порядке проходят пропитку антисептиком комбинированного действия, а после этого гидрофобизируются.

Необходимость в монтажной подсистеме, как правило, обусловлена трудностями в закреплении термопанелей к несущему слою стены. В частности, такое решение применяется в каркасном строительстве, либо если в качестве кладочного материала использовались рыхлый ракушечник или пенобетон . Сама рейка может иметь многочисленные распределённые крепления, в то время как панель крепится к подсистеме всего в четырёх или пяти точках.

Пирог утепления и пароизоляция

Основным контраргументом против использования термопанелей является проблема конденсации водяного пара, проникающего изнутри помещения наружу из-за разницы в парциальном давлении. Поскольку утепляющая основа панелей обладает практически нулевой способностью к газообмену (за исключением ПСБ), материал самой кладки должен иметь ещё большую способность задерживать водяной пар. Иначе главное правило в распределении слоёв пирога по их способности к газообмену соблюдаться не будет.

Из этой ситуации существует два выхода, первый — увеличение толщины панелей до такого значения, при котором весь диапазон координат точки росы будет целиком находиться внутри утеплителя. Расчёт для клинкерных термопанелей ведётся по тому же принципу, что и при утеплении плитами из такого же материала, как утепляющая основа. При наличии в основе армирующего листа расчёт выполняется по индивидуальной схеме, большинство программ-калькуляторов такой пирог просчитать не способны.

Второй способ исключить конденсацию влаги — ограничение её проникновения в стены путём укрытия внутренних стен паробарьером. При этом теряется изюминка «дышащих» стен, способных регулировать влажность внутри здания естественным путём. Такой подход требует более тщательной проработки системы вентиляции.

Декоративные свойства

Качественные термопанели не теряют своего вида спустя 30 и даже 50 лет. В свою очередь опыт использования посредственной продукции демонстрирует прямо противоположные результаты. Для нарушения внешнего вида термопанелей с клинкерной плиткой существует несколько факторов риска.

Сам клинкер не теряет своих свойств под воздействием ультрафиолета, практически не пачкается и в целом демонстрирует образцовую долговечность. В ассортименте большинства поставщиков имеется от двух до пяти десятков вариаций цветов и текстур, есть возможность комбинирования разных плиток в одной панели. Всё это делает декоративную ценность такой отделки одной из самых высоких.

Основная проблема клинкерных термопанелей связана с нарушением целостности швов или отслаиванием плитки от утепляющей основы. Если последнее происходит преимущественно из-за нарушения технологии производства, то дефекты расшивки проявляются из-за ошибок монтажа.

В первую очередь следует знать, что наиболее долговечны термопанели на пятиточечной системе крепления. Также следует уделить внимание качественному фугованию швов. Обычно их заполнение и расшивку выполняют после завершения монтажа панелей. Оптимально заполнять швы вечером, расшивку проводить утром следующего дня. Состав фуги должен быть специально ориентирован на применение с клинкерной плиткой. Дополнительным преимуществом послужит наличие галтельного паза на торцах клинкера, который не позволит наполнителю высыпаться.

Этапы устройства отделки термопанелями

Главной особенностью термопанелей как материала для отделки фасада считается их крупный формат. При таких размерах достаточно трудно обойти примыкания к проёмам и правильно рассчитать высоту. По этой причине для отделки фасадов производители поставляют комплекты, изготовленные по индивидуальному заказу. В них входят как рядовые, так и угловые панели, а также элементы облицовки откосов и доборы верхнего ряда. Всё, что нужно для получения такого комплекта — предоставить рабочие чертежи фасада с указанием ключевых размеров, обычно расчёт выполняется бесплатно. При этом работы по подрезке и подгонке панелей сводятся к минимуму.

К тому моменту, когда комплект термопанелей прибудет на объект, уже должна быть подготовлена черновая поверхность или смонтирована несущая система. Установка самих панелей происходит крайне быстро:

1. По линии цоколя крепится стартовый перфорированный профиль, который служит нулевой отметкой. Стартовый лоток позволяет провести отделку цоколя после основной плоскости стен.

2. Панели устанавливаются и крепятся снизу вверх горизонтальными рядами, начиная от внешнего или внутреннего угла здания.

3. Основное крепление панелей выполняется за счёт клея для полистирола, который наносится сплошным контуром по периметру и в нескольких местах по центру тыльной стороны панели.

4. Для большей надёжности и фиксации на время высыхания клея каждая панель крепится дюбелями с пластиковой пробкой или саморезами в местах расположения закладных элементов, то есть в Т-образных стыках швов между клинкером.

5. Также возможно крепление панелей зонтичными дюбелями на вертикальных краях, где утеплитель основы не закрыт плиткой. Чтобы крепление не мешало приклеиванию соседней панели, проводится выборка круглого потая перьевым сверлом.

6. Вертикальные стыки панелей соединяются с помощью высокоадгезивного полиуретанового клея, который наносится на пробелы и тыльную сторону выступающих плиток соседних термопанелей.

7. Горизонтальные стыки имеют соединение в четверть, которое также заполняется клеем.

8. После завершения монтажа панелей проводят фуговку швов. Можно использовать специальный пистолет, можно применить под эти цели плотный полиэтиленовый мешок со срезанным углом как подобие кондитерского шприца.

9. Расшивка швов проводится через 10-15 часов после заполнения, оптимально, если весь этот срок будет соблюдаться невысокая температура и умеренная влажность.
