Установка доводчика на дверь открывающуюся внутрь. Как установить доводчик на дверь своими руками: инструкция по установке. Типы доводчиков и способы установки

Доводчик представляет собой особый механизм, основное назначение которого – тихо, плавно и осторожно закрывать дверь. Принцип действия данного изделия прост: когда человек открывает дверь, он совершает механическое усилие, которое передается на доводчик и распространяется по нему таким образом, что закрытие двери перестает быть сильным и резким.

Первый доводчик, который стал использоваться в России, пришел из Америки. Механизм обладал простейшим устройством, основой которого служил поршень. Регулировка закрывания дверей осуществлялась за счет масла, находящегося в изделии. На сегодняшний момент существует большое количество разных видов доводчиков, которые отличаются своими сущностными характеристиками.

Разновидности доводчиков

В зависимости от сферы употребления различают следующие виды механизмов:

• доводчик автомобильный;
• доводчик мебельный, который используется для шкафов-купе, дверей в шкафах и выдвижных полок;
• доводчик дверной, применяемый для входных и межкомнатных дверей.

Первые два вида доводчиков обычно идут уже встроенными в конструкцию, а третий вид механизмов можно поставить самостоятельно.

Виды доводчиков по принципу устройства

1. Механизм с зубчатым приводом.
2. Изделие с приводом от кулачкового вала.

Дверной доводчик, в свою очередь, подразделяется на несколько категорий. Основанием для этого деления служит месторасположение механизма. Таким образом, мы получаем следующие виды доводчиков:

• верхний;
• нижний;
• скрытый.

Верхний дверной доводчик

Верхний дверной доводчик

Данный вид механизма считается стандартным. Существует два варианта монтажа доводчика:

• доводчик крепится на дверную коробку, а рычаг – к полотну;
• доводчик крепится к полотну, рычаг – на дверную коробку.

Выбор подходящего способа зависит от того, в какую сторону осуществляется открытие двери. Для конструкции, которая открывается «на себя», следует выбрать второй способ. Для конструкции, которая открывается «от себя», соответственно, лучше вооружиться первым.

Существует также альтернативная схема монтажа доводчика, которая оказывается актуальной в тех случаях, когда два предыдущих варианта по тем или иным причинам оказываются не целесообразными.

Суть параллельной установки заключается в том, что доводчик монтируется на поверхность полотна, а рычаг – на коробку, но для этого используется специальная пластина.

Напольные устройства

Этот тип механизма используется преимущественно для таких дверных конструкций, которые не имеют коробки. Он совершенно не пригоден для дверей, которые открываются за счет петель, поскольку доводчик в некотором смысле сам выполняет функцию петли. Дверной доводчик монтируется непосредственно в поверхность пола, точнее в специальное углубление, которое готовится для этих целей.

У такого механизма также есть верхняя часть, которая должна быть установлена строго в таком же положении, как и нижняя. В противном случае эксплуатационный срок доводчика ощутимо сократится.

Доводчики, характеризуемые скрытой установкой, делятся на два типа:

• петли-доводчики, которые по алгоритму монтажа крайне схожи с обыкновенными навесами;
• скрытые верхние доводчики, которые врезаются в полотно.

Функции доводчиков

Механизм плавного закрывания двери осуществляет множество функций, которые обеспечивают его тотальное распространение в современном мире. Среди наиболее существенных достоинств стоит отметить тот факт, что доводчики позволяют экономить теплоэнергию и обеспечивают термоизоляцию помещения. Кроме того, они эффективно защищают от шума и всяческих воздействий внешней среды и существенно повышают показатели охраны и противопожарной безопасности.

Выбор доводчика

Для того чтобы устройство выполняло свое функциональное назначение на протяжении длительного времени и не вызывало никаких сложностей с использованием, необходимо правильно выбрать механизм. Для этого следует взять на вооружение несколько ключевых правил, позволяющих не ошибиться с выбором.

1. Стоит ориентироваться на ширину дверного полотна. Доказано, что от этого фактора зависит не только мощность, но и количество изделий. Для очень широких дверей допускается установка двух доводчиков.
2. Еще один параметр, который нельзя игнорировать при выборе доводчика, - это масса двери. Логично, что масса двери оказывает влияние на работу механизма. Тяжелые двери, весом более трехсот килограмм, подразумевают использование исключительно напольных доводчиков, поскольку верхние механизмы в силу многих причин не справятся со своими функциями.
3. Не менее значим вид двери. К примеру, противопожарные двери полностью исключают доводчики, построенные по принципу механической фиксации. Для остальных видов дверей существенных ограничений не наблюдается, так что можно ориентироваться на свои предпочтения.
4. Дорогие дверные доводчики уместны для монтажа в полотна высокого класса.

Цена изделия зависит от множества факторов, в числе которых: наличие функции регулировки скорости закрытия двери, наличие функции фиксации двери, наличие функции амортизации открывания.

Как уже было указано выше, существует множество разных способов установить доводчик. В данном случае будет рассматриваться монтаж механизма на дверь, которая открывается «на себя».

Шаг 1. Покупаем комплект материалов, в который входят необходимые составляющие.

Чаще всего набор составляют:

• доводчик;
• рычаг;
• крепеж;
• шаблон для монтажа.

Именно шаблон зачастую делает установку изделия простой и беспроблемной.

Шаг 2. Закрываем дверь и устанавливаем на ней шаблон таким образом, чтобы его расположение точно соответствовало приведенной схеме.

Шаг 3. Сквозь шаблон сверлим отверстия с помощью дрели точно в тех местах, которые указаны на схеме.

Шаг 4. Снимаем шаблон с двери.

Шаг 5. Крепим рычаг к дверной коробке – пока без какой-либо регулировки, просто прикручиваем, чтобы он держался на коробке.

Шаг 5. Надеваем доводчик на рычаг.

Шаг 6. Соединяем рычаг с доводчиком с помощью винтов. Они должны быть установлены по направлению к дверным навесам.

Шаг 7. Регулируем тягу рычага, то есть добиваемся такого результата, при котором дырочки на двери совпадут с отверстиями на устанавливаемом изделии.

Шаг 8. Контролируем положение рычага таким образом, чтобы он стоял перпендикулярно по отношению к коробке.

Шаг 9. Прикручиваем устройство и проверяем работу.

В том случае, если в комплекте не предлагается шаблон для монтажа, стоит обратиться за помощью в паспорт устройства. Именно там чаще всего указываются замеры, так что особых сложностей возникнуть не должно.

Обратите внимание! Чтобы развернуть инструкцию, следует кликнуть по ней мышкой.

После того, как все работы по монтажу будут выполнены, необходимо проверить, как работает доводчик. Не исключено, что дверь будет захлопываться слишком резко или довольно туго открываться. Эти неприятные моменты легко устранить с помощью несложной регулировки.

На доводчике располагаются два основных винта, которые в целом отвечают за функционирование механизма. Первый винт «ответственен» за скорость закрывания, а другой регулирует прилегание полотна к дверной коробке. Для того чтобы при закрытии двери не было сильного хлопка, следует обратиться ко второму винту. Регулировка осуществляется медленно и плавно. Следует слегка подкрутить винт и проверить, как работает дверная конструкция. Если результат не удовлетворил, стоит продолжить процедуру.

Для замедления движения крутите винт двери по ходу часовой стрелки, для ускорения – против часовой стрелки.

Регулировка доводчика с большим количеством винтов

Некоторые устройства обладают более сложным строением и имеют в своем составе несколько винтов для регулировки. В том случае, если доводчик обладает большим функционалом, то количество регулировочных винтов может доходить до четырех. Чаще всего назначение и способы управления каждым из винтов указываются в инструкции, предлагаемой производителем. Кроме стандартных винтов, назначение которых было описано, предлагаются еще два опциональных винта, выполняющих важные функции.

Один винт отвечает за тормоз открывания двери. Иными словами, даже при сильном желании вы не сможете открыть дверь резче, чем это позволяют условия эксплуатации. Предназначение второго винта в том, что он фиксирует дверь в открытом виде. Если вы откроете дверь на больший угол, чем тот, который принят при обычном использовании конструкции, положение двери будет зафиксировано и автоматическое закрытие не осуществится. Регулировка этих винтов осуществляется по той же схеме, которая была описана выше.

Видео – Доводчик двери своими руками. Установка

Видео – Регулировка доводчика своими руками

Многие уже не помнят такое приспособление, как обыкновенный камень, подвешенный на веревке между полотном и косяком двери. А ведь это устройство является первым механизмом, который служил для автоматического закрывания входной двери. Позже на смену этому приспособлению пришла пружина, которая также натягивалась между коробкой и полотном дверного проема. Но грохот при закрывании двери существенно раздражал жителей нижних этажей.

Со временем была разработана специальная конструкция, которая позволяла сделать процесс закрывания двери плавным и контролируемым. Таким приспособлением стал механизм доводки двери (доводчик).

Установить доводчик на металлическую дверь несложно, следуя пошаговой инструкции и прислушиваясь к советам профессиональных специалистов.

Назначение механизма доводки

Известны ситуации, когда установленные простые пружины заставляли людей преклонного возраста чуть ли не проскакивать входную дверь, опасаясь получить удар в спину полотном. Такие неприятности легко исправить, применяя систему доводки двери. Установка дверного доводчика к металлическим дверям позволяет производить закрывание полотна дверного проема бесшумно и плавно в автоматическом режиме.

Такой принцип действия механизма снижает нагрузку на фурнитуру двери (петли, замок) и предотвращает быстрый износ всей конструкции.

Если возникает необходимость оставить дверь открытой на некоторое время, то установка доводчика на металлическую дверь с устройством фиксации решит и эту проблему. Благодаря такому механизму дверь, распахнутая более чем на 90 градусов, останется на месте, т. е. не закроется. Если подтолкнуть полотно для преодоления этого угла, произойдет закрытие двери.

Конструкция и устройство доводчика

Конструктивно доводчик состоит из корпуса, где находится пружина, и рычага, который передает усилие на полотно двери. Благодаря использованию гидравлики шток пружины перемещается плавно и без рывков. Именно это свойство и способствует равномерному ходу дверного полотна.

По способу воздействия усилия пружинящего элемента на подвижный рычаг механизмы доводки делятся на два типа:

1. Системы с типа. Их легко определить по расположенному перпендикулярно дверному полотну рычагу, который немного портит внешний вид конструкции. Также усиление сопротивления двери по мере открывания становится иногда проблемой для детей и людей пожилого возраста. Но надежность и небольшая стоимость привлекают потребителей.
2. Более красивый внешний вид дверному проему придает установка доводчика на металлическую дверь со скользящим каналом тяги. Усилие открывания дверей в такой системе действует в обратной зависимости, нежели у рычажного доводчика. При открывании полотна на 30° дальнейшее сопротивление полотна значительно ослабевает.

Принцип работы механизма доводки

Работа механизма доводки основана на свойстве пружины, установленной в корпусе доводчика. Так, при открывании двери пружина сжимается, а затем рычаг и зубчатая передача осуществляют давление на полотно дверного проема за счет разжимающей пружины, происходит закрытие двери.

Плавность и равномерность закрывания двери обеспечивается демпферным свойством масла, которое заполняет внутреннее пространство корпуса. При распрямлении пружины масло перетекает в рабочий резервуар по гидравлическим пустотам. Скорость движения жидкости напрямую влияет на быстроту закрывания дверной створки.

Простота конструкции не требует больших вложений денежных средств на этапе производства, что положительно сказывается на конечной стоимости установки дверного доводчика к металлическим дверям.

Виды доводчиков

Существует три основных вида доводчиков, которые условно разделяются по месту их монтажа в дверном проеме:

• накладные;
• напольные;
• скрытые.

В зависимости от того, какой вид механизма доводки решено применять, определяется способ установки доводчика на металлическую дверь. Именно конструкция доводчика обуславливает метод его монтажа.

Накладные механизмы доводки

Такая модель является наиболее популярной, так как установка доводчика на металлическую дверь своими руками не представляет особой сложности для любого человека. Устройство размещается в верхнем углу дверного проема, при этом совершенно не затрудняет перемещение людей.

Чтобы осуществлять наружное открывание, установка доводчика на металлическую дверь производится креплением корпуса на полотно.

При распахивании двери от себя корпус механизма располагается на дверной коробке, а рычаг, соответственно, на полотне створки. Особенность накладных механизмов в том, что существует возможность установки доводчика на металлическую дверь как рычажного вида, так и скользящего. Монтаж такого вида конструкции на стеклянную дверь невозможен.

Напольные доводчики

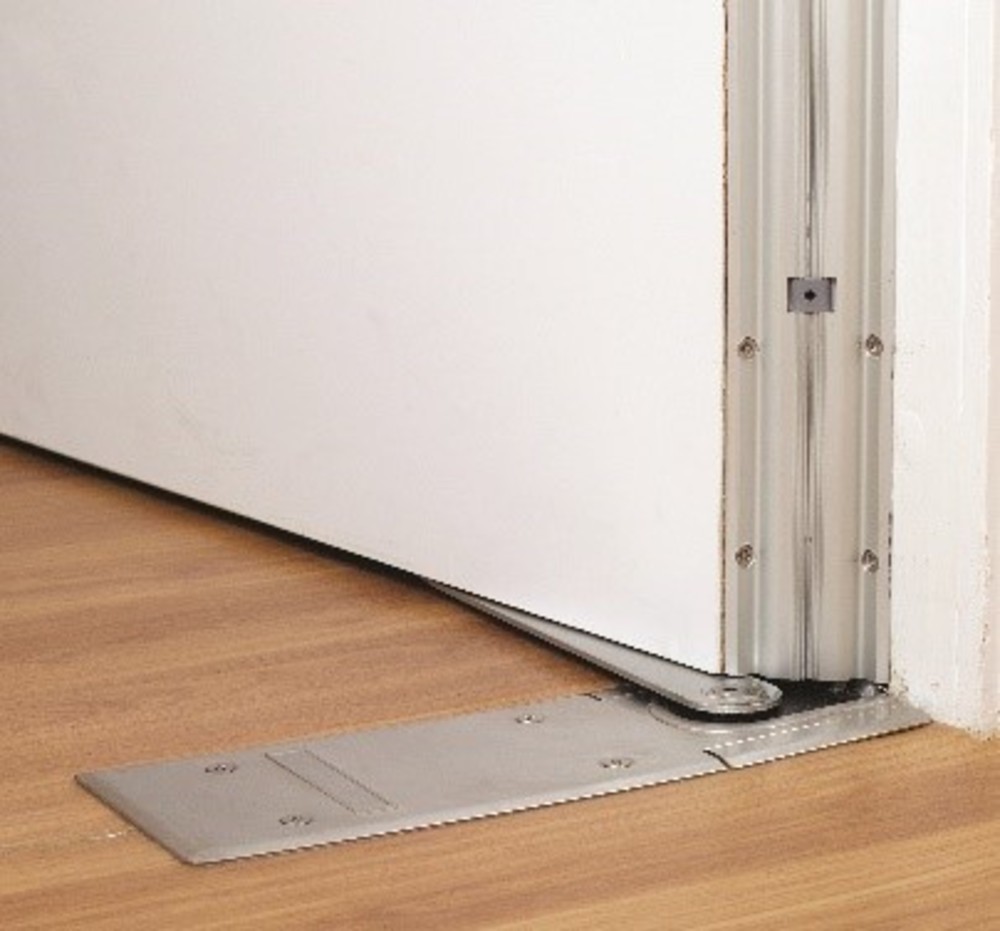

Из названия видно, что такой механизм доводки устанавливается внизу дверного проема. Используется он гораздо реже, нежели накладной.

Устанавливается доводчик еще на стадии строительства напольного покрытия, так как требует особой подготовки поверхности. Чаще всего применяется в офисах или торговых помещениях для автоматического закрывания стеклянной двери. Конструктивно позволяет открывать дверь в любую сторону.

Недостатком такой конструкции является частое засорение механических элементов.

Скрытые доводчики

Устройства скрытого типа монтируются внутри дверной рамы, поэтому еще их называют рамными. Увидеть такой механизм можно только при открытой створке дверного проема.

Монтаж доводчика на металлическую дверь очень затруднителен, так как требует применения специального оборудования и инструмента. Обычно установка скрытого доводчика производится при изготовлении дверной конструкции.

Основным недостатком скрытых систем является низкий коэффициент полезного действия, поэтому применение таких механизмов целесообразно для легких межкомнатных дверей.

Установка механизма доводки

Перед тем как установить доводчик на металлическую дверь, нужно подготовить некоторые инструменты:

• отвертку;
• дрель;
• торцевой ключ (размер выбирается в соответствии с моделью);
• сверло;
• карандаш;
• рулетку.

Пошаговую инструкцию установки механизма доводки условно можно разделить на три этапа:

1. Разметка.
2. Монтаж.
3. Регулировка.

Разметка места установки механизма

Обычно в комплектацию механизма доводки производитель включает специальный шаблон, который схематически копирует натуральный размер готового изделия. Также на шаблоне находятся монтажные отверстия крепления дверного доводчика для металлической двери. Заводской шаблон печатается с двух сторон кальки, чтобы иметь возможность произвести разметку для любого вида открывания двери.

На поверхности шаблона нанесены две красные линии, чтобы знать, как правильно установить доводчик на металлическую дверь. Вертикальная полоса совмещается с виртуальной линией оси дверных петель, а горизонтальная - с верхним краем полотна.

Последовательность нанесения разметки выглядит следующим образом:

• Прикрепляем шаблон, согласно красным линиям. Процесс крепления можно осуществлять с помощью скотча.
• Затем производим разметку отверстий. На металлической двери эту операцию осуществляют керном. В некоторых случаях можно производить сверление отверстий непосредственно по шаблону.
• Далее аккуратно снимаем шаблон и сверлом нужного диаметра делаем отверстия.

Если шаблон изготовителя отсутствует, то необходимо его сделать самостоятельно. Разметка места крепления доводчика в редких случаях может осуществляться без шаблона, но при этом возможен сдвиг корпуса, что приведет к потере качества выполняемой работы.

Монтаж доводчика

После разметки места установки и сверления отверстий производится основной этап - монтаж доводчика.

Пошаговая инструкция установки доводчика:

1. Производится крепление корпуса механизма доводки. Ничего сложного в выполнении этой операции нет, просто прикручиваем изделие четырьмя винтами. При этом необходимо расположить корпус так, чтобы регулировочные элементы были по направлению к петлям.
2. Рассоединяется рычажная тяга. Часть рычага с башмаком крепится к коробке.
3. Основной рычаг соединяется с корпусом доводчика. Для этого он надевается на четырехгранный вал и фиксируется винтом.
4. Далее производится стыковка двух рычагов.

После выполнения всех технологических операций монтажа необходимо произвести контроль качества крепления, а затем приступать к регулировке.

Регулировка механизма доводки

После проведения всех монтажных работ необходимо провести регулировку механизма доводки. Регулировочные операции выполняются двумя винтами, расположенными в торце корпуса устройства.

Одним винтом регулируется скорость закрывания двери. Для этого, поворачивая его по часовой стрелке, скорость уменьшают. И наоборот, при вращении регулировочного элемента в обратном направлении дверь будет закрываться быстрее.

Вторым регулировочным винтом устанавливается скорость примыкания дверного полотна. Зависимость вращения этого элемента аналогичная, как и в предыдущем случае. Вращение по часовой стрелке уменьшает скорость примыкания, против - увеличивает.

Обычно винты регулировки скрыты декоративной панелью, поэтому перед регулировкой ее необходимо снять. После проведения настройки двери панель устанавливают на место.

Монтаж доводчика на противопожарную дверь

Для противопожарных металлических дверей доводчики устанавливаются параллельным способом, без сверления отверстий в полотне, так как это запрещено мерами пожарной безопасности.

Для этого на металлическую дверь предварительно приваривается специальная монтажная пластина, на которую в дальнейшем крепится корпус механизма доводки. Так как противопожарная дверь имеет большую массу, то подбор устройства доводки должен осуществляться согласно весу полотна.

Правильный монтаж механизма доводки играет важную роль в безаварийной работе дверного проема. Однако немаловажное значение придается соблюдению правил эксплуатации устройства:

• Строго запрещено принудительно толкать дверь, так как усилие приводит к преждевременному износу механических деталей. Увеличить скорость закрывания двери лучше методом регулировки.
• Нельзя дополнительно нагружать полотно двери любыми грузами. Катание детей на двери не допускается.
• При установке доводчика на улице необходимо защитить механизм от попадания осадков и солнечных лучей. Регулировку устройства, функционирующего в холодных климатических условиях, нужно проводить два раза в год.
• Также не реже двух раз в течение года необходимо производить смазку трущихся элементов конструкции.
• При отсутствии системы фиксации нельзя блокировать дверь посторонними предметами.

Соблюдение этих простых правил увеличит срок службы устройства.

Механизм доводки, установленный на входные двери многоквартирных домов, избавит жильцов от многих неприятностей, которые возникают при большой нагрузке на дверное полотно. Большое значение также имеет то, что современные доводчики имеют красивый внешний вид, просты в эксплуатации, и их легко устанавливать самостоятельно.

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Виды доводчиков

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

Способы и виды монтажа

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще. Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.

Технология установки доводчика

1. Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
2. Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей. Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.



3. Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
4. Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
5. С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.



6. Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.



7. Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.



8. При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов. Скорость и усилие в конечной зоне для успешного захлопывания двери должны быть чуть больше, однако существенной разности скоростей следует избегать.
9. При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
10. Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.



Нестандартные схемы установки

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы. При нестандартной установке возможны следующие варианты:

А. При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б. Корпус доводчика устанавливают на уголок, закрепленный за верхний откос дверной коробки, а рычаг крепят к двери.

В. На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г. Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д. Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

Если у вас нет ни времени, ни лишних денег на то, чтобы усовершенствовать дверную конструкцию, вы можете изготовить доводчик для двери своими руками. При этом можно использовать самые простые предметы, которые наверняка найдутся у вас в кладовке. Подобный самодельный механизм позволит вам устранить проблему стука дверей при минимальных затратах.

Простой дверной доводчик можно собрать самостоятельно из подручных материалов

Функции доводчика

Перед тем как попытаться изготовить доводчик для двери из подручных материалов своими руками необходимо определить какие же задачи должно выполнять это устройство. Рассмотрим основные функции доводчика:

• Амортизация – предохранение двери от ударов при резком закрывании, например, от сквозняка или с большой силой. Таким образом, доводчик предотвращает повреждение покрытия как полотна, так и рамы.
• Регулировка скорости движения дверного полотна – не позволяет совершать резкие движения как в сторону закрывания, так и в обратную.
• Задержка закрывания – полотно задерживается на определенном расстоянии от коробки и благодаря этому обеспечивается более плавный притвор.
• Фиксация открытого положения – при необходимости можно зафиксировать дверь в положении нараспашку, не боясь, что она случайно захлопнется.
• Притягивание двери – если было приложено недостаточно усилий для того, чтобы закрыть ее, устройство завершит процесс, притянув полотно непосредственно к раме.

Доводчик выполняет три функции: регулирует скорость закрывания двери, замедляет ход и притормаживает

Конечно же, самодельный дверной ограничитель не способен полноценно выполнять все заданные функции, но справиться с основными недочетами конструкции ему вполне под силу.

Автомобильные запчасти

Если вы не знаете, как сделать доводчик своими руками, поищите подходящие запчасти в автомобильной двери. Отлично, если у вас есть ненужная запчасть, которая обеспечивает плавное движение багажника в пятидверных моделях. В таком случае дверной автомобильный ограничитель движения можно установить в проем межкомнатной или даже входной двери. Как сделать доводчик из запчасти автомобильной двери своими руками? Для крепления штока и цилиндра подъемника вам понадобится приделать к деталям кронштейн с «пальцами». Прикрутите одну его сторону к стене или раме, а другую – к полотну. С помощью такого приспособления можно обеспечить не только плавное движение двери, но и задержать ее в открытом положении при необходимости.

Соорудить дверной доводчик своими руками можно используя запчасти от доводчика автодвери

Резиновая груша

Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.

Как сделать доводчик двери своими руками из резиновой груши:

1. Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
2. С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.

При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери, плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.

Простейший вариант сделать доводчик для двери своими руками – использовать пружину.

Определяющее значение имеет не только размер, но и жесткость пружины. Она должна обеспечивать эффект замедления движения, но при этом достаточно плавно притягивать полотно.

Крепится эта деталь непосредственно в дверной проем. Один ее конец привинчивается к коробке, а второй монтируется к краю дверного полотна. Чем ближе пружина к петлям, тем меньший эффект она обеспечивает.

В качестве подручного материала для изготовления доводчика можно использовать пружину

Работает такой доводчик, сделанный своими руками, следующим образом: открывая двери, пружина натягивается и предотвращает осуществление чересчур резких движений. Для того чтобы зафиксировать полотно в открытом положении нужно заблокировать обратный ход устройства. Если не до конца закрыть дверь, эта мелкая деталь все сделает за вас, притянув ее к раме.

Магнит – это скорее некая альтернатива доводчика для двери. Сделать такой механизм своими руками – проще простого. Для этого потребуется шуруповерт, саморезы, стамеска, металлическая пластина с отверстиями и магнит.

Для обеспечения плотного притвора рекомендуется устанавливать детали практически заподлицо. Можно оставить небольшой выступ, чтобы магнит и металл могли сцепиться между собой. Для начала наметьте положение элементов. Магнит крепится к раме, а металлическая пластина – к полотну двери таким образом, чтобы в закрытом положении они накладывались друг на друга. Стамеской зачистите покрытие на необходимую глубину. С помощью саморезов зафиксируйте обе детали и проверьте их работу.

С помощью обычных подручных материалов можно изготовить доводчик двери своими руками. Его можно использовать в качестве временного устройства или же полностью остановиться на таком выборе.

Доводчик двери своими руками: инструкция по изготовлению

Как сделать доводчик двери своими руками, какие детали для этого потребуются – инструкция по изготовлению дверного доводчика с помощью подручных материалов.

Изготовление самодельного доводчика двери своими руками из подручных и доступных средств

Чтобы уберечь дверь от преждевременного выхода из строя, нередко применяются доводчики. Эти устройства предназначены для плавного и аккуратного захлопывания дверного полотна. Конкретная модель подбирается исходя из множества факторов:

• перепадов температур;
• предполагаемой нагрузки;
• веса самого полотна;
• требуемого уровня надежности.

Нередко такие механизмы стоят немало, и если для наружных дверей это оправдывается надежной службой покупных устройств, то для внутренних дверей или дачи экономически выгоднее изготовить самодельный доводчик.

Как устроен доводчик?

Стандартный доводчик разделяют на три составные части:

Внутри корпуса устройства расположена пружина, которая при открывании двери сжимается. Как только полотно отпущено, она начнет возвращаться в исходное состояние. Замедлить этот процесс и сделать его плавным помогает специальный состав - за счет своей вязкости, он предотвращает резкое захлопывание двери.

Один из вариантов внутреннего механизма

В корпусе предусмотрено два отсека, в одном из которых состав остается до тех пор, пока дверь закрыта. При изменении состава масло перетекает во второй отсек, где происходит торможение движения пружины.

Пружина тесно связана со штангой - подвижным элементом механизма, соединяющим основной корпус и дополнительный - крепящийся к стене или двери (зависит от модели).

Какие функции должен выполнять захлопывающий механизм?

Перед тем, как сделать автоматический доводчик двери своим руками, необходимо иметь представление, что он в итоге должен обеспечивать. Главное функцией становится амортизация - предотвращение удара полотна двери о коробку. Наряду с этим выделяют следующий функционал:

• регулировка - возможность устанавливать скорость закрывания;
• притягивание - при неплотном закрытии механизм сам дозахлопнет дверь;
• фиксация - возможность закрепить доводчик в одном положении.

Последний пункт не обязателен и для заводских моделей, поэтому в самодельном варианте в качестве стопора используются любые подходящие предметы.

Свой закрывающий механизм должен осуществлять притягивание и плавное закрывание двери. Для этих целей используются готовые детали из автомобилей или подручные средства.

Автомобильные доводчики на двери

Багажник автомобиля - идеальный пример использование автоматического доводчика. Плавное открывание, закрывание и амортизация делают эту деталь достойной альтернативой заводским моделям.

К детали приделывают крепежные элементы. В зависимости от конструкции, это могут быть кронштейны различных видов. С их помощью готовое устройство прикрепляется к двери и стене (или раме).

Пружины из автомобильного доводчика

Преимуществом такого метода называют возможность фиксации дверного полотна в открытом положении: другие самодельные доводчики эту функцию приобретают только с помощью дополнительных приспособлений.

Раздобыть деталь можно в своем автомобиле, спросив у друзей или на рынке. Бывшую в употреблении рабочую деталь купить дешевле, чем приобрести заводскую модель захлопывающего механизма.

Доводчики из резины

Чтобы сделать такой дверной доводчик своими руками, запасливому хозяину не придется тратиться. В качестве притягивающего и амортизирующего устройства могут выступать;

• кусочки резины;
• груши;
• шланги или трубочки.

Пример труб, пригодных для использования

Располагаясь на дверном полотне, эти элементы легко поддаются деформации при открывании двери, однако так же легко восстанавливают свою форму, обеспечивая закрывание двери.

Преимуществом такого вида становится его стоимость, простота монтажа, а также возможность регулировать механическую силу. Резина имеет разную плотность, что позволяет подбирать наилучшие варианты для конкретной двери. Единственным недостатком становится неэстетичность, так как кусок резины или груша в качестве доводчика выглядит не слишком привлекательно. Тем не менее, для кладовых и прочих не публичных помещений это вариант оптимальный.

Пружины в качестве захлопывающего элемента

Одним из простых и доступных способов становится установка пружины в качестве доводчика. К преимуществам такого метода относят:

• простоту установки;
• доступность;
• возможность регулирования воздействия;
• относительную эстетичность.

Пружины имеют ряд характеристик, за счет которых подбирается оптимальный вариант. Четкой формулы, какую пружину брать для двери определенного веса, нет. Поэтому придется выбирать опытным путем.

Простой пружинный механизм

Установка заключается в установке одного конца пружины на дверное полотно, а второго - на раму или стену.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Самодельные или заводские?

Заводские доводчики обладают безусловным рядом преимуществ:

По сути, единственным их недостатком становится цена: неразумно тратить большие деньги, если нужно позаботиться о закрывании двери, ведущей в погреб, кладовку или гараж. В таких ситуациях и пригодятся самодельные аналоги. При правильном монтаже и сборке они исправно выполняют функции доводчика, и при этом стоимость создания такого аналога нередко ограничивается ценой самой детали.

Самодельный доводчик двери своими руками: варианты решений

Самодельный доводчик двери своими руками: принцип работы устройства, обязательный функционал и популярные способы изготовления устройства из подручных средств.

Как сделать доводчик для дверей самостоятельно

Чтобы изготовить доводчик двери своими руками, важно понять принцип его действия и четко определить для себя функциональное назначение этого приспособления. В каких случаях это может потребоваться:

• входная дверь в общественном месте
• временное приспособление на двери, которая в последствие будут заменяться
• временное решение проблемы

• амортизация
• контроль скорости закрывания
• задержка закрывания
• автоматическое закрывание
• фиксация в открытом виде

Требования к доводчику:

• высокие функциональные свойства
• длительные эксплуатационные качества
• приемлемость для всех, кто будет пользоваться дверью. Важно, чтобы дверь не открывалась слишком туго и была доступна для пожилых людей, инвалидов и детей.

На новые двери в хорошем интерьере обычно ставятся качественные заводские доводчики. Но когда смысла тратиться на покупку по тем или иным обстоятельствам нет, а на дверь требуется функциональное устройство, то существует несколько способов для его изготовления.

Для начала – рассмотрим принцип работы большинства заводских доводчиков. В основе его лежит пружина, а механизм действия запускается за счет перетекания масла из одной камеры в другую при открывании. Также существуют доводчики с кулачковым механизмом, но вручную изготовить его нереально. На основе принципа устройства заводских доводчиков первого типа, можно изготовить конструкцию для Вашей двери вручную.

Пружинный механизм.

Наиболее простой доводчик на основе пружины можно изготовить для легкой, межкомнатной двери. Нужно всего лишь подобрать пружину подходящих параметров (не слишком тугую или слабую). Одна сторона пружины прикрепляется к дверному полотну, а другая – к коробке. Чем дальше от петель она находится, тем больший эффект обеспечивает. Такая конструкция достаточно примитивна, но способна справляться со своими функциями, если её применить к легкой двери. Тяжелая входная дверь быстро выведет пружину из строя.

Пружинный механизм можно усложнить для включения функции амортизации. Для этого прикрепляются две камеры, соединенные между собой. Одна из них наполняется маслом. При открывании и закрывании двери масло перетекает из одной камеры в другую, обеспечивая плавное закрытие двери. Также можно применить насос, подогнав его функциональные свойства под требования конкретной двери.

По тому же принципу, что и с применением пружины, можно использовать кусок резины, вырезанный, например, из куска автомобильной шины. Данный способ является не самым надежным и далеко не эстетичным, но способен справляться с функцией доводчика на примитивном уровне – дверь распахнута не будет.

Резиновые изделия.

Для изготовления доводчика такого типа подойдут резиновый мячик, груша, кусок шланга, эспандера и так далее. Рассмотрим принцип работы на основе резиновой груши. Данное изделие закрепляется ближе к петлям (при помощи гвоздя или шурупа) таким образом, чтобы острие было обращено к раме. Такой механизм обеспечивает плавное и бесшумное закрытие двери, под весом которой она сдувается, а при открывании вновь восстанавливает свои параметры.

Трос или веревка с грузом.

Это также довольно простой механизм, который вполне может справиться с функцией доводчика двери. Принцип работы основан на законе противовеса. Для изготовления конструкции Вам понадобится крепкая веревка или трос, а также роликовый механизм, который крепится к потолку возле двери. На дверном полотне закрепляете трос или веревку, пропускаете через ролик. На другом конце надежно закрепляется груз, который целесообразно заключить в пластиковую трубу во избежание повреждения стены во время эксплуатации. Вес груза подбирается опытным путем – его функция состоит в автоматическом закрывании двери.

Металлическая пластина и магнит – всё, что вам потребуется (не считая расходников для закрепления этой конструкции). Магнит закрепляется на дверной коробке, а пластина – на полотне таким образом, чтобы в закрытом положении они плотно прилегали друг-другу. При помощи шлифовальных инструментов подгоняете детали, чтобы они нормально смыкались.

Подъемник автомобильной двери

Наиболее практичный и эстетичный доводчик, который можно изготовить самому. Но для этого понадобятся подъёмники с автомобильных дверей. К цилиндру и штоку подъёмника необходимо прикрепить кронштейн, который, в свою очередь, закрепляется на дверном полотне так, чтобы он расположился между осью петель. Одна его сторона прикручивается к стене или к дверной коробке, а вторая - непосредственно к дверному полотну.

Такой доводчик красив, функционален, позволяет не только мягко и бесшумно закрывать дверь, но и фиксировать её в нужном положении. Подходит для тяжелой, входной двери.

Монтаж доводчика.

При установке любого механизма доводчика применимы общие правила последовательности проведения работ:

• определите угол открывания двери
• оцените особенности двери для выбора наиболее подходящего типа доводчика
• отметьте отверстия на двери и коробке (стене, потолке)
• просверлите отверстия
• закрепите конструкцию
• отрегулируйте работу полученного доводчика.

Доводчик для двери своими руками: как изготовить и установить

Доводчик для двери своими руками – посильная задача для решения проблем, связанных с автоматическим и бесшумным её закрыванием. Всё, что вам понадобится – это смекалка, небольшой набор инструментов и подручные средства.

Установка доводчика двери своими руками

Качественный и правильно установленный доводчик двери позволяет не только продлить срок её службы, но и сохранить тепло в помещении благодаря обеспечению автоматического плавного и бесшумного закрывания. Процесс монтажа может отличаться в зависимости от типа самого устройства или двери, но, как правило, не вызывает больших затруднений. Именно поэтому его можно выполнить своими руками.

Назначение доводчиков

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

• безопасность при ежедневном использовании двери;
• защиту помещения от шума и негативных погодных явлений;
• экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

• Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

• Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
• Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

Варианты установки

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

• Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» - на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
• Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
• Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

• Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально .

• Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
• Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
• На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
• Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
• Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Регулировка

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери . Осуществляется он в несколько этапов:

• Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
• Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
• Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

• Осуществление регулировки торможения двери при необходимости.

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Установка доводчика двери своими руками: на металлическую и не только, схема, инструкция и видео

Статья рассказывает о назначении и видах доводчиков, а также нескольких вариантах их монтажа на разные типы двери.

Мне нравится

33

По роду своей деятельности, а это продажа комплектующих для металлопластиковых окон и дверей, я постоянно сталкиваюсь с тем, что часто, казалось бы, качественные доводчики от производителей-мировых лидеров в данном сегменте рынка, почему-то отказываются работать уже через год, а бывает и полгода эксплуатации не выдерживают. После нескольких выездов к клиентам было установлено, что основной причиной краткосрочной эксплуатации является неправильная установка дверного доводчика или же неправильный подбор доводчика по весу и ширине двери. Поэтому даже установка дверного доводчика фирмой производителем двери, не всегда гарантирует корректную и долговечную работу доводчика из-за низкой квалификации монтажников. Достаточно часто в целях экономии доводчики приобретаются и устанавливаются пользователями самостоятельно, а неквалифицированная установка так же влечет за собой проблемы в исправной работе доводчика. А инструкции по установке никто почему-то не удосуживается прочесть. В данной статье я расскажу, как установить доводчик, чтобы он проработал согласно европейскому стандарту EN 1154 , по которому дверные доводчики должны обеспечивать корректную работу в течение 500 тысяч циклов открывания-закрывания.

Как правильно выбрать доводчик?

Так как значительное большинство устанавливаемых доводчиков – это доводчики с верхним расположением с рычажной тягой (на фото 1), то далее по тексту основной упор сделан на такие доводчики.

При выборе дверного доводчика учитываются основные параметры двери, на которую, Вы собираетесь установить доводчик – это её ширина и вес. Основной характеристикой любого доводчика является сила закрывания (или еще говорят «размер доводчика»). Европейским стандартом EN 1154 регламентированы усилия, которые доводчик должен развивать. В зависимости от размера и веса двери доводчики могут демонстрировать разную величину силы закрывания от EN1 до EN7 (табл. 1).

Табл. 1

Выбирая дверной доводчик, с оптимальной силой закрывания, обычно ориентируются на наибольший параметр. Например: масса двери 50 кг (сила EN3 ), а ширина - 1000 мм (сила EN4 ). В этом случае выбираем доводчик с величиной силы закрывания EN4 . Не рекомендуется устанавливать доводчик, имеющий силу закрывания на несколько порядков выше, чем требуется. Так как, чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания. Сейчас на рынке представлено множество дверных доводчиков самых разных производителей, их стоимость варьируется от 500 рублей и доходит до десятка тысяч. Как правило, большинство доводчиков имеют диапазон сил закрывания от 2 до 4-х. То есть, например, доводчик GEZE TS 2000 V, может принимать значения EN2 , EN3-4 и EN5 . Регулировка усилия осуществляется смещением доводчика относительно петель. Вторым важным фактором при выборе доводчика является рабочий температурный диапазон. Изменение температуры окружающей среды оказывает существенное влияние на работу дверного доводчика. В зависимости, куда устанавливается доводчик, внутри помещения или на улице, следует обратить пристальное внимание на его рабочий температурный диапазон. Так, например, тот же GEZE TS 2000 V гарантирует корректную работу при температуре от –30°С. до + 40°С. Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери. Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки: 1. Скорость закрывания от 180° до 15°; 2. «Конечный дохлоп» - подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).

Рис. 1

Существуют доводчики и с более широким функционалом, в них присутствуют дополнительные регулировки для решения дополнительных задач:

1. Back Check - демпфирование открывания или ветровой тормоз, предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
2. Delay Action - задержка закрывания, позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
3. Hold Open - это возможность зафиксировать двери в открытом положении. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.

Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить. Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

Фото 3

1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

Рис. 2

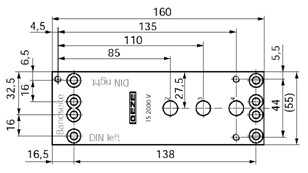

2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия. в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой. Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!! Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно.

5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.). В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы , а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

• не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
• раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
• один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.
Обратная связь Автору
