Как закрепить дверь на лицевую петлю. Дверные петли "бабочка": советы по установке. Виды петель и правила выбора

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

• чашка;
• монтажная планка;
• плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

• шуруповерт;
• дрель;
• линейка;
• уровень строительный;
• фреза;
• карандаш;
• отвертка;
• шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

• глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
• применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
• дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
• не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

• выполнить разметку мест установки монтажных площадок под петли;
• прикрепление площадки для закрепления петель, которые установлены на фасад;
• повесить дверцу к боковине шкафчика;
• соединение двух деталей петли;
• регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Регулировка

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

• регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
• регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
• регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

Петли являются рабочим механизмом двери, независимо от её конструкции и материала. Без них створку невозможно закрыть или открыть. Происходит врезка петель любого вида практически одинаково, но существуют нюансы, зависящие от конструкции фурнитуры.

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

• Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.

• Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

• Вворачиваемые. Конструкция петель представляет собой поворотную ось с приваренными сбоку шпильками вместо крепёжных пластин. Предназначены для лёгких .

• Скрытые. Фурнитуру устанавливают на дорогие входные двери. Конструкция петель скрытого монтажа представляет собой шарнир, утапливаемый при установке в теле дверного блока.

• Итальянские. От скрытых петель фурнитура отличается конструкцией шарнира. Механизм устанавливают на дорогих импортных дверях.

По способу установки различают три вида петель:

• Накладные. Фурнитуру просто фиксируют саморезами к поверхности двери и коробки без предварительного выреза углубления.

• Врезные. Под фурнитуру выбирают углубления. Крепёжные пластины получаются на одном уровне с поверхностью двери и коробки.

• Ввертные. Фурнитура имеет вместо крепёжных пластин штыри. Во время монтажа эти шпильки вкручивают в тело дверного блока.

По направлению открывания двери петли бывают:

• Левосторонние. Открыть створку можно только влево.
• Правосторонние. Открыть створку можно только вправо.
• Универсальные. Открыть створку можно вправо и влево.

Универсальные петли можно прикрепить с правой или левой стороны двери, что создаёт преимущество монтажа. Недостатком считается сложность быстрого снятия створки.

Необходимые инструменты

Начинается установка петель с подготовки инструментов. Достаточно иметь простейший набор:

• молоток со стамеской;
• прямую и фигурную отвёртку;
• шуруповёрт;
• электродрель;
• карандаш;
• пузырьковый уровень.

Если предполагается большое количество врезок, удобно использовать ручной фрезер. Из материалов нужны клинья для распорки полотна в коробке и саморезы.

Разметка

Начинают установку дверных петель с разметки. В зависимости от конструкции фурнитуры процесс монтажа имеет свои особенности. Общий момент — петли у межкомнатных дверей устанавливаются на расстоянии 20–25 см от верхнего и нижнего края. На месте крепления должны отсутствовать сучки, сколы, другие повреждения. Если имеется дефект на , петли смещают.

Процесс разметки при установке петель на двери предусматривает очерчивание контура крепёжных пластин или штырей. Дальнейшие действия зависят от типа фурнитуры. Накладные модели просто фиксируют саморезами. Под врезные крепежи выбирают стамеской или фрезером углубления. Для ввертных моделей сверлят отверстия.

Размечать нужно так, чтобы сделанная выборка не оказалась слишком глубокая. Это приведёт к перекашиванию двери. Когда такая неприятность случилась, глубину выборки уменьшают картонными подкладками.

Если предполагается много работы, упростить её поможет специальное приспособление – кондуктор для врезки петель. Шаблон можно купить или изготовить из фанеры. Кондуктор фиксируют зажимами на размеченном участке дверного полотна и во внутренней его части фрезером выбирают углубление.

После разметки дверь ставят в коробку, расклинивая клиньями так, чтобы по периметру получился одинаковый зазор около 3 мм. Следующими действиями нужно определить место крепления ответной части петли на раме. Положение створки проверяют уровнем во избежание перекосов. Когда полотно будет ровно выставлено, на коробке размечают место крепления второй части петли.

Как установить петли на дверь?

По окончании нанесения разметки приступают к монтажу дверных петель, но сначала определяют наличие дополнительных нюансов. Основной проблемой может быть большой вес полотна. Межкомнатные двери обычно пустотелые и лёгкие. Если створка сделана из массива дуба или другого тяжёлого дерева, две петли её не выдержат. Выходом из положения является врезка третьего элемента по центру полотна. Тогда верхнюю и нижнюю петлю можно сдвинуть ближе к краю.

При установке петель на межкомнатные двери своими руками заранее стоит предусмотреть, в какую сторону они будут открываться. Чтобы створка не повредила мебель или стену, по направлению движения монтируют стопоры.

Как установить петли бабочки на межкомнатную дверь?

Выполнить установку накладных петель бабочек можно даже после монтажа коробки. Крепёжные пластины фиксируют не к торцу полотна, а на лицевую поверхность. Аналогичные действия выполняют на раме. Дверь прочно расклинивают в коробке, соблюдая по периметру зазоры. Проверяют горизонтальность, вертикальность уровнем. Прикладывают бабочку, отмечают точки расположения саморезов, сверлят отверстия. Углубления под крепёжные пластины не выбирают. Петли просто прикручивают шурупами к телу дверного блока.

Установка врезных петель

Делать установку петель на межкомнатные двери своими руками проще, когда коробка ещё не зафиксирована в проёме. Это правило касается монтажа стандартной фурнитуры, требующей врезки. Сначала одну часть петли прикладывают к торцу створки. Карандашом очерчивают контур крепёжной пластины, отмечают место отверстий под саморезы. По разметке выбирают стамеской или фрезером углубление. Под саморезы сверлят отверстие. Когда все подготовительные работы завершены, фурнитуру фиксируют к торцу створки.

Желательно делать врезку петель фрезером, так как инструментом можно точно выбрать углубление. От стамески получаются сколы или лишняя выборка. Глубину уменьшают картонными подкладками, но со временем они портятся. Дверь начинает шататься и провисать.

Чтобы продолжить врезку петель в межкомнатные двери, коробку располагают горизонтально. Внутрь рамы укладывают полотно. Аналогичную разметку, а также вырезку углублений делают на стойке коробки под ответную крепёжную часть бабочки. Когда фурнитура будет надёжно зафиксирована саморезами, дверной блок ставят вертикально и пробуют открывать створку. Если всё нормально, полотно снимают и приступают к монтажу лудки в проём.

Врезка ввертных петель

Врезку скрытой и ввертной фурнитуры сложнее осуществлять. Обязательно понадобится электроинструмент. Для установки скрытых петель нужен ручной фрезер. Выполняют следующие действия:

• На торце полотна и стойке коробки размечают место расположения навесов.
• Фрезером выбирают углубления. При необходимости дополнительной вырубки для придания пазу нужной формы используют стамеску.
• Скрытый навес состоит из двух частей. Перед установкой фурнитуру разбирают. Чтобы правильно осуществить врезку скрытых петель, надо обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на коробку. Деталь меньшего размера крепят в створку.
• Обе части навеса фиксируют в углублениях саморезами. Дверь ставят в коробку, соединяют элементы фурнитуры, затягивают крепёжным винтом.

Чтобы установить ввертные петли, достаточно иметь электродрель. Фурнитура обычно продаётся с монтажным шаблоном.

На полотне и коробке отмечают место входа крепёжных штырей. По разметке высверливают отверстия. Ввертные навесы разъединяются на половинки, что существенно упрощает их монтаж. Каждый элемент закрепляют на коробке и створке. При навешивании двери просто соединяют две половинки ввертного навеса.

Установка барных петель

Врезка дверных петель барного типа из-за конструкции осуществляется иначе. Изделие представляет собой два пружинных навеса. Створка может открываться в любую сторону с последующим возвратом на исходное место.

Чтобы врезать барные петли, инструкция по установке предусматривает выполнение следующих действий:

• В комплекте с барными навесами идёт ключ. Если его нет, можно взять шестигранник подходящего размера, и ослабить натяжение пружин.
• Под крепёжные пластины на торце створки и дверной коробке наносят разметку.
• Монтаж подразумевает обязательную выборку углублений. Без них зазор между полотном и рамой получится около 12 мм.
• Элементы фурнитуры фиксируют саморезами.

Дальнейшие действия направлены на регулировку пружин. Они могут срываться, поэтому их нужно натянуть, но не переусердствовать. Натяжку осуществляют винтом по часовой стрелке. По ходу регулировки проверяют плавность открывания двери. При сильно затянутой пружине створка туго будет отводиться в сторону. Если натяжка ослаблена, резкое закрывание дверного полотна закончится ударом о коробку из-за не успевания срабатывания механизма. Сжатие пружин проверяют периодически в процессе работы. Со временем они ослабевают, требуя дополнительной регулировки.

Осуществить врезку навесов любого типа сможет каждый. Такая специфическая фурнитура, как барные петли, обычно используется на дверях в барах, магазинах и других общественных заведениях. Дома такие навесы не востребованы.

Для того, кто решил самостоятельно сделать дома ремонт, проблемой может стать установка петель на двери. Это очень ответственная операция: даже небольшая неточность приведет к перекосу полотна и проблемам во время эксплуатации. Избежать этого вы сможете взяв на вооружение следующие правила и советы.

Нужно знать, что петли для дверей, в зависимости от материала изготовления, бывают трех видов.

1. Стальные: самые надежные и долговечные, но эстетически не привлекательные. Более дорогие модели имеют хромированное покрытие.
2. Латунные: имеют привлекательный внешний вид, но служат не долго, так как мягкий металл со временем стачивается.
3. Латунированные: сравнительно дешевые петли, имитирующие латунные. Изготавливаются из сплавов, имеют покрытие, придающее металлу характерный оттенок. Срок службы ограничен быстрым изнашиванием трущихся частей.

Петли для дверей (фото смотрите ниже) могут конструктивно отличаться в зависимости от материала дверного полотна.

1. Петли для стеклянных дверей (например, в сауну) крепятся с двух сторон, обхватывая и зажимая стекло. Удерживать полотно помогают силиконовые или резиновые вкладыши. Установка таких петель без специального оборудования невозможна.
2. Петли для металлических дверей: бывают наружными и внутренними. Наружные оснащаются опорными подшипниками или шариками-вкладышами, а также регулировочным винтом для компенсации выработки металла. Скрытые петли для дверей делают проникновение в помещение посторонних лиц практически невозможным: их нельзя срезать или повредить, так как наружные детали отсутствуют.
3. Петли для пластиковых дверей: их отличие состоит в том, что их можно регулировать, увеличивая или уменьшая зазоры между полотном и коробкой. Устанавливаются специалистами на металлопластиковые двери балконных блоков.
4. Для деревянных дверей: бывают накладными, врезными и ввертными (вкручиваемыми). Установка петель на межкомнатную дверь из дерева выполняется с помощью простых столярных инструментов.

При выборе петель необходимо принимать во внимание следующие факторы:

• масса дверного полотна: для тяжелых, из цельной древесины твердых пород и для увеличенного размера полотен необходимы дополнительные дверные петли, для дверей обычных достаточно две;
• наличие подшипников: петли для тяжелых дверей будут открываться легко и без скрипа;
• направление открывания двери: в зависимости от этого петли бывают универсальными, а также «левыми» и «правыми».

Инструменты, необходимые для работы

Врезка петель в двери осуществляется с помощью следующего набора инструментов и приспособлений:

• молоток 500 г и стамеска;
• шуруповерт;
• шурупы (саморезы);
• карандаш столярный;
• уровень строительный;
• клинья деревянные.

Врезку петель удобно производить с помощью электрофреза: в этом случае необходимость использования стамески практически отпадет. Ею нужно будет лишь поправить углы (в местах, где фреза обработать древесину не может).

Как врезать петли в дверь: пошаговая инструкция

Петли для межкомнатных дверей или для входных устанавливаются после разметки. Дальнейшая работа выполняется в следующем порядке.

Разметка и врезка петель в дверное полотно

1. От верхнего края и от нижнего отступают 200-250 мм и делают отметку. Следует обратить внимание, чтобы в области установки петель не было сучков и повреждений древесины, в противном случае возникнут проблемы при завинчивании саморезов. При наличии указанных пороков выбирают другое место для установки петель (смещают).
2. К полученным отметкам прикладывают края петель и очерчивают их контур.
3. Стамеской делают вырубку по контуру петли. Скошенная часть инструмента должна быть ориентирована в сторону петли, глубина вырубки не должна быть больше толщины металла.
4. Делают выборку древесины с помощью стамески и молотка.
5. Крепят петли саморезами к дверному полотну.

Важно: в том случае, если при выборке древесины была допущена ошибка, нужно использовать картонные прокладки под петли.

Разметка для петли на дверной коробке: важные нюансы

Аналогично поступают с ответной частью петли: вырубают контур в дверной коробке. Для этого двери вывешивают на деревянных клиньях таким образом, чтобы оставался зазор 2-3 мм сверху, снизу и вдоль боковых граней полотна. Для временной фиксации полотна пользуются деревянными клиньями. Во время работы руководствуются такими правилами:

1. Разметку петель на дверной коробке будет выполнить легче, если дверное полотно закрыть на заранее врезанный замок.
2. Необходимо проверять положение полотна с помощью уровня: дверь не должна отклоняться ни от горизонтали, ни от вертикали.
3. Чтобы точно сделать отметки на коробке, петлю придется временно открутить от двери, а затем укрепить ее снова.
4. Вырубку древесины с помощью стамески делают так, чтобы не допустить излишнего углубления, в противном случае дверь будет перекашиваться во время открывания-закрывания.

Важно: чтобы древесина не треснула при завинчивании саморезов (шурупов), нужно вначале просверлить тонким сверлом отверстия.

Устанавливаем петли-бабочки

Со столярным инструментом умеет обращаться не каждый. В таком случае лучшее решение – установка петель-бабочек. Их особенность в том, что они относятся к категории «безврезных». В закрытом положении обе стороны петель смыкаются и заходят одна в другую. Необходим небольшой зазор, чтобы дверь хорошо открывалась и закрывалась. Как установить петли на дверь (порядок действий).

Ставим петли на металлические двери

Для этой работы необходимо иметь в своем распоряжении:

• сварочный аппарат;
• электроды диаметром 3-4 мм;
• болгарку с заточным кругом;
• маркер;
• металлические пластины толщиной 3 мм.

Рассмотрим процесс монтажа накладных петель, оснащенных шариком или опорным подшипником и регулировочным винтом.

Важно: установку замков, антисрезов и ригелей выполняют после монтажа петель.

Поэтапное описание процесса установки петель.

1. Устанавливаем дверь в проем.
2. Подкладываем снизу и с боков металлические пластины: между полотном и элементами проема должен быть зазор.
3. Отмеряем с нижней и верхней стороны около 250 мм и делаем отметки.
4. Прикладываем петли, ориентируясь по отметкам, и находим положение, при котором дверь будет свободно открываться и закрываться.
5. С помощью сварочного аппарата точечно привариваем петли так, чтобы они смогли выдержать вес двери.
6. Проверяем правильность выбранного положения петель, несколько раз осторожно открывая и закрывая двери. Они должны «ходить» свободно, без перекосов и открываться полностью.
7. После проверки (если петли расположены правильно) окончательно привариваем все детали.
8. Болгаркой с заточным кругом убираем шлак и делаем место соединения гладким.
9. Устанавливаем на место опорный подшипник (шарик) и регулировочный винт.
10. Окрашиваем двери и петли снаружи.

Важно: во время сварочных работ регулировочный винт, подшипник и шарик должны быть демонтированы во избежание их деформации из-за сильного нагрева. Все внутренние поверхности петель нужно обильно смазать солидолом или другой густой смазкой.

В завершение предлагаем ознакомиться с видео, демонстрирующим процесс врезки петли в межкомнатную деревянную дверь.

Комплектация межкомнатных дверей не обходится без соответствующей фурнитуры. Наряду с ручками, цепочками, глазками и различными вставками изготовители прилагают к наборам петли. Пожалуй, это главный элемент дверного комплекта, от которого зависит качество фиксации полотна в проеме. Обычно используются традиционные модели петель, устройство которых предполагает врезку в массив - для этого формируется специальный паз.

Развитие технологических способов изготовления и монтажа дверей привело к разработке петли "бабочка", которая не требует врезки. Новая фурнитура имеет и другие принципиальные отличия, которые характеризуются как плюсами, так и минусами. Правильная установка позволит сохранить достоинства и минимизировать недостатки готовой дверной конструкции.

Особенности конструкции

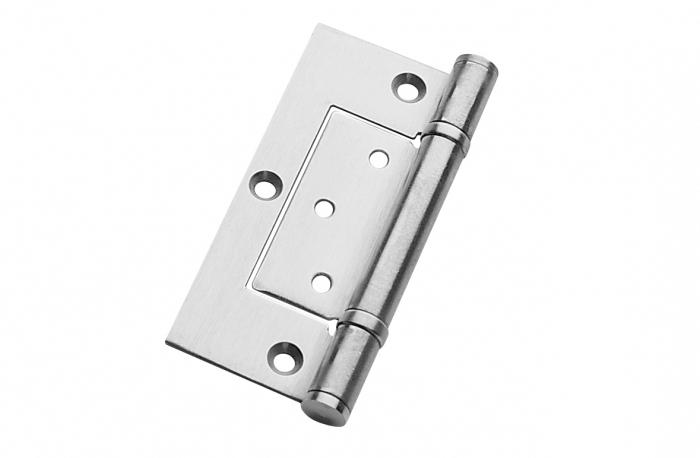

Главным отличием петель-бабочек, которое влияет и на особенности монтажа с дальнейшей эксплуатацией, является прилегание к дверной поверхности. Такая фурнитура не требует создания пазов для вставки - петельная карта накладывается на поверхность и также закручивается. Стороны крепления устроены так, что одна часть при закрытии дверей встраивается в другую, чем и обусловлено название «бабочка». Количество саморезов различно в зависимости от комплекта, но в среднем соответствует классическим наборам врезных петель.

Процесс монтажа

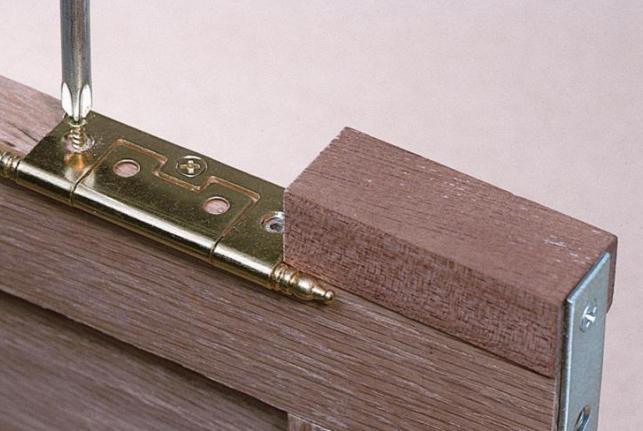

Чтобы понять, как установить петлю-бабочку правильно, необходимо подробнее рассмотреть ее конструкцию. Технология установки накладных моделей, как и отмечалось выше, обусловлена спецификой их работы. Отсутствие необходимости формирования пазов является весомым преимуществом таких петель, в остальном же ход монтажа соответствует обычной методике.

Сначала размечается местоположение петель. Желательно их прикладывать внутренней стороной, после чего фиксировать точки сверления. Промежуток от краев полотна должен составлять не меньше 200 мм - среднестатистический отступ не только для петли "бабочка", но и для обычных версий данной фурнитуры. Затем делаются аккуратные отверстия для саморезов, которые обычно поставляются в комплекте с петлями. Финальным штрихом станет непосредственное прикручивание сторон «бабочки» к и полотну.

Нюансы установки

Внешняя легкость процесса установки и в особенности отсутствие необходимости создания ниш в массиве многих подкупает. Но все преимущества, которыми обладают "бабочка", на этом и заканчиваются. Лишь после установки можно оценить, насколько неоднозначна такая фурнитура.

Дело в том, что получить надлежащий эффект от использования петель без врезки можно только при условии безукоризненной установки. По сравнению с традиционными моделями, «бабочки» не предоставляют широкого поля для доработки. Во-первых, стороны должны идеально складываться, иначе образуется неровность - дверь будет пружинить или, как минимум, неплотно прилегать. Во-вторых, придется смириться с небольшим зазором, который, естественно, образуется от выпяченных петельных карт. И еще один неприятный момент, который также характеризует дверные петли "бабочка" и конструкцию без врезки как таковую, - это невозможность снятия без выкручивания шурупов.

Как устранить ошибки?

Избавиться от всех перечисленных последствий применения столь оригинальных петель невозможно, однако минимизировать их влияние на удобство в эксплуатации можно. Среди важнейших задач, которые решают мастера в ходе установки петель-бабочек, является обеспечение равномерности при схождении карт. Обычно нестыковки ликвидируются путем создания подкладок. Для этого используется картон, тонкие щепки, бумага и подобный материал - подкладывать необходимо в части, противоположной стороне, которая не накладывается.

Кроме этого, "бабочка", в силу конструкционных особенностей, не обеспечивают высокую степень надежности. Конечно, все зависит от изделия, но петлям врезного типа они значительно проигрывают. Поэтому важно максимально качественно выполнить саму фиксацию шурупами - отсутствие выглядывающих шляпок и наклонов при врезке отразится в надежности.

Еще одной сомнительной особенностью является расположение саморезов на карте. На одной стороне они располагаются тесно, а на другой - поодаль друг от друга. Конфигурацию нельзя исправить, но можно исключить вероятность повреждения двери, на которую планируется крепить петли "бабочка". Установка выполняется на твердых и надежных участках - то есть подходящих для закручивания.

Для каких дверей подходят?

Определить сегмент оптимально подходящих дверей под конструкцию петель-бабочек можно исходя из прочности крепления. Данный нюанс уже был рассмотрен, и вполне закономерно, что дополнять такими системами тяжелые модели нежелательно. Все-таки операция внедрения в массив добавляет надежности креплению, в то время как наружная фиксация без страховки кажется весьма рискованной при монтаже 40-киллограмового полотна.

И напротив, дверные петли "бабочка", установка которых осуществляется максимально гладко и чисто, идеально подходят для легких дверей, не предполагающих особых усилий в монтаже. В частности, представители шпонированной категории сочетаются с «бабочками» не только технически, но и визуально. Модели, изготовленные из массива, рекомендуется оснащать врезной фурнитурой - сложность установки компенсируется их надежностью.

Декоративный эффект

Накладная система крепления петли "бабочка" обусловлена и эстетическими соображениями. Какой бы аккуратной ни была врезка, мастер не сможет в той же мере сохранить целостность и декоративную завершенность двери. Обойдя все сложности установки таких петель, можно достичь непревзойденного результата. Поскольку нет потребности вмешиваться в капризную ламинированную поверхность, двери с петлями-бабочками стоит рассматривать как оптимальный вариант для гостиных, спален, кабинетов и других помещений, где важна стилистическая гармония.

Итог

Сложно назвать наилучшим выбором для дилетантов и новичков, которые могут рассчитывать на простой монтаж без создания врезки. Некоторые риски исключаются, но возникают другие. Тем не менее - при условии строгой разметки и выверенного схождения карт - петли "бабочка" обеспечат результат в виде эстетичных межкомнатных дверей с оригинальной конфигурацией крепления.

Напоследок стоит обратиться к врезным моделям, которые все же остаются наиболее востребованным решением для фиксации дверей. Этот выбор стоит делать, если нужна прочная и надежная конструкция, правда, придется пожертвовать декоративностью. Все же топорный принцип внедрения таких петель несравним с деликатной накладкой без повреждения древесины.

При покупке дверей, петли обычно установлены. Но если конструкция была приобретена в разобранном виде или проводится замена только полотна двери, проводится установка дверных петель. Её можно сделать правильно своими руками, не тратя средства на услуги специалиста. Главное внимательно соблюдать правила врезки, или при эксплуатации могут возникнуть проблемы: скрип, затирание, заедание.

Как открыть железную дверь без ключа самостоятельно>

Общие разновидности

Перед покупкой лучше изучить ассортимент продукции и ознакомится с особенностями конструкции и внешним видом, чтобы правильно установить навесы.

По месту расположения

По направлению открытия двери навесы бывают:

• Левосторонние.
• Правосторонние.
• Универсальные.

Чтобы правильно определить, какой тип петель необходим нужно стать лицом к проему с той стороны, в которую дверь открывается (на себя). Если она уходит влево – нужны левосторонние петли, вправо – правосторонние.

По типу материала

Петли бывают:

• Из латуни – навесы пластичны: хромируются и полируются.
• Латунированные – в основе сплав из разных материалов, сверху покрываются декоративным напылением имитирующим бронзу, золото, серебро.
• Из стали – самый надежный тип, не поддаётся стиранию.

По внешнему виду и комплектации

Самые распространённые модели:

• Карточные (прямые) – по бокам находятся пластины. Удачный вариант, чтобы навесить межкомнатные двери.
• Угловые навесы – предназначены для маятниковых дверей, имеют форму угла.
• Вворачиваемые – вместо пластин имеют штыри, насаженные на ось, предназначены для легких моделей дверей.
• Скрытые – устанавливаются на дорогие входные двери. Шарнир утоплен в конструкцию.
• Итальянские петли – очень похожи на обычные мебельные.

По способу крепления

По типу установки:

• Накладные навесы – их можно ставить поверх полотна и коробки.
• Врезные – для них делают специальные углубления.
• Ввертываемые – вкручиваются на штыри механизма.

Перед покупкой нужно учесть такие моменты:

• Вес двери – обычно достаточно двух петель. Но если навесить полотно тяжелее стандартного, или есть сомнения в надёжности петель – лучше установить три.
• Чтобы избежать скрипа, нужно ставить специальные подшипники для петель.
• Определить положение петель: левостороннее, правостороннее.

Петли-бабочка: особенности

– накладная, карточная модель.

Не требует врезки благодаря особой конструкции – состоит не из двух пластин, а является цельной пластиной поделённой на две части, которые при закрывание входят в друг друга, без образования зазоров.

Преимущество навеса «бабочка»:

• Лёгкий монтаж.

Недостатки навеса «бабочка»:

• Дверь не снимается с петель.
• Со временем возможны перекосы.
• Используют для лёгких полотен.
• Полотно должно быть идеально ровным.

Инструмент для монтажа:

• Шуруповёрт.
• Шило.
• Сверло.
• Рулетка.
• Карандаш.
• Саморезы.

Установка дверных петель типа «бабочка» своими руками:

• Сделать отступы от края полотна сверху, снизу на 20см.
• Приложить пластину к торцу, наметить отверстия для саморезов.
• Просверлить.
• Поднять и приложить дверь к коробке, продублировать расположение
• Прикрутить петли.
• Поднять и повесить полотно.

Если между коробом и пластиной образовался зазор – необходимо ставить прокладку под петлю типа «бабочка» своими руками.

Петли на металлическую дверь

Выполняют те же функции, что и межкомнатные, но не являются взаимозаменяемыми, потому как их необходимо приварить.

Виды навесов для металлических дверей:

• Петли с подшипником – благодаря нему конструкции выдерживают двери большего веса.

Бывают: цилиндрические навесы (необходимо приварить к пластинам, обеспечивающим зазор между петлёй и полотном) и каплевидные (сама форма обеспечивает зазор).

• Скрытые (внутренние) петли – защита от срезания, защита от атмосферных явлений. Минус – полотно открывается не полностью. Бывают двух типов: пластинчатые (пластины соединенные штифтами, для лёгких дверей) и цилиндровые (выдерживают увесистые двери).

Установка петель с подшипником своими руками:

• В коробку разместить полотно, соблюдая зазоры.
• Обработать навесы смазкой (чтобы при сварке шарик не прихватился).
• Поставить навес – штырь петли направлен вверх, отрегулировать зазор.
• Приварить электросваркой.

Алгоритм установки скрытых навесов своими руками:

• Подготовка отверстий для навесов: прямоугольные выемки в полотне и коробке.
• Приварить в отверстие коробки.
• Приварить к полотну.

В быту чаще всего используют навесы с подшипником, из-за удобства установки.

Разметка дверей

Понадобится:

• Карандаш.
• Линейка (длинная)

Алгоритм проведения разметки своими руками:

• Определить открытие (левостороннее или правостороннее).
• Отмерить от верха и низа полотно 20 см, сделать пометки.
• К пометкам приложить петли (верх пластины на пометке), обвести, отметить точки для крепления саморезов. Стержень не должен касаться полотна – чтобы дверь свободно открывалась и закрывалась.
• Если на расчетном месте есть сучки, сколы – петлю нужно ставить на пару сантиметров ниже.
• Собрать короб.
• Аналогичным образом сделать отметки, соблюдая зазор между коробкой и полотном (2-3 мм).
• Если полотно выполнено их массива дерева, или утяжелено – нужно ставить еще одну петлю (чуть ближе к верху).

Как делается врезка своими руками

Необходимые инструменты:

• Отвертка.
• Молоток.
• Стамеска.
• Дрель и свёрла.
• Шуруповёрт.
• Резак.
• Шило.

Как врезать петли в дверь – самостоятельно и правильно. Алгоритм врезки:

• Если полотно из массива – необходимо выбрать место без сучков и сколов. Обычное полотно – сделать снизу и сверху отступы 15-20 см.От этой точки будет начинаться петля.
• Отметить края крепления карандашом или привинтить на время, чтобы сделать прорези резаком или стамеской (лёгкими ударами молотка)
• Выбивать площадку под петлю нужно вовнутрь, чтобы края оставались ровными.

• Проверить глубину углубления: приложить в выемку петлю, положить сверху линейку – если не выпирает – глубина достаточная. Если выступает – щель между коробкой и полотном будет большая. Нужно увеличить глубину. Если петля утоплена – дверь будет жать коробку. Необходима прокладка (например, из картона).
• Собрать дверную коробку, поднять и приложить полотно, сделав сверху отступ 2 мм, продублировать разметку.
• Петли врезаются, как и в полотне.
• Поднять и навесить полотно.

Скрытые петли: особенности установки

Такой механизм применяют для скрытых дверей – дверь сливается со стеной.

Способны выдерживать полотна разного веса: подешевле – 40 кг, подороже – 200 кг. При покупке, следует исходить из веса, на который рассчитаны петли.

Петли можно ставить в полотно из таких материалов:

• Дерево.
• Алюминий.
• Сталь.

Место расположения скрытых петель: торец полотна.

Если обычные петли устанавливают в количестве двух штук, то скрытых необходимо три – для надёжности.

Больше про установку петель на видео:

Если установка скрытых петель состоялась, некоторые модели регулируют шестигранным ключом:

• Горизонтальная регулировка: выравнивание створки с помощью винта, относительно косяка.
• Вертикальная: регулировка зазора полотно-пол, верх полотно-верх коробки с помощью вертикального винта.
• Прижим – равномерность прилегания полотна к дверной коробке регулировочным эксцентриком.

Как итог – скрытые петли используются на дверях из верхнего ценового сегмента, поэтому они сделаны из качественных материалов, что отражается на общей стоимости комплекта. В их самостоятельной установке и регулировке нет особых сложностей, но перед этим надо внимательно изучить инструкцию, чтобы понять все нюансы процесса.
