Уличный доводчик для калитки без верхней перекладины. Доводчики для уличных калиток без верхней перекладины, особенности использования. Что такое доводчик

Всем нравится, чтобы открытая дверь после входа или выхода закрывалась автоматически, притом плавно и без грохота. Поэтому придуманы различные механические устройства, которые вместо человека выполняют эту работу. К числу таких механизмов следует отнести доводчик для калитки без верхней перекладины. Он обеспечивает створку входа на придомовую территорию всегда в закрытом положении.

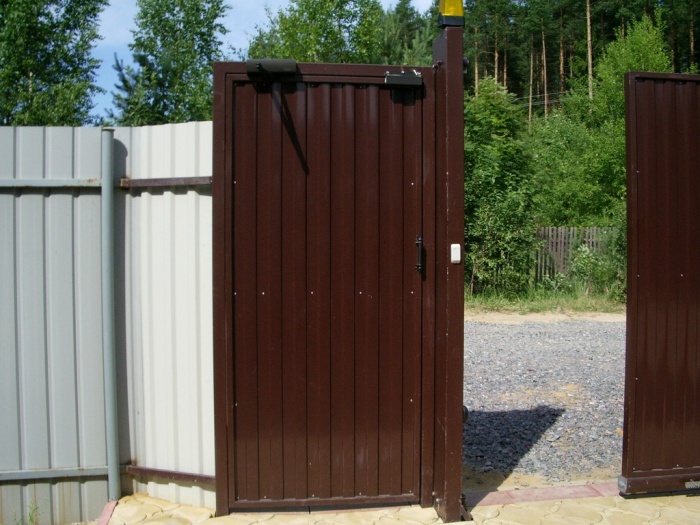

Пример установки доводчика на калитку без верхней перекладины

Простейшая модель доводчика для калитки – это обыкновенная пружина, которую одним концом прикрепляли к двери, а вторым к столбу. Когда-то использовались громоздкие противовесы на гибком тросе, под тяжестью которых захлопывалась дверная створка. Для установки таких возвратных механизмов верхняя перекладина не нужна.

Добиться плавности закрытия створки без хлопка практически невозможно, к тому же маленьким детям трудно открыть дверцу с таким оборудованием.

У современных моделей калиточных доводчиков этот недостаток исключён, а возвращение калитки в закрытое положение производится по одному и тому же принципу.

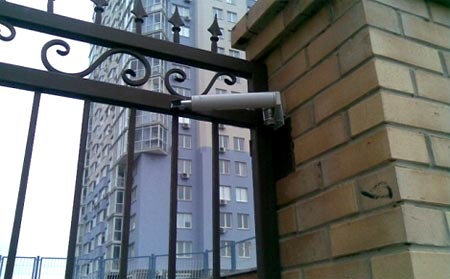

Установленный доводчик на калитку без верхней перекладины

Створка под воздействием некоторого усилия человека открывается, при этом приводится в движение поршень, сжимающий пружину. Она незамедлительно разжимается, как только дверца освобождается от давления. Правда, сегодня инженеры создают доводчики с совершенно новыми и оригинальными способами автоматического закрытия дверей.

Механизм доводки для , у которой нет верхней перекладины, устанавливают одной частью непосредственно на створку, а второй на несущую опору, притом зачастую под открытым небом.


В связи с этим к уличному доводчику потребители предъявляют следующие требования:

• Удобство использования и соответствие нормам безопасности;
• Возможность регулирования скорости закрывания створки;
• Исправное функционирование при длительных механических нагрузках;
• Безотказная работа в любых температурных условиях;
• Устойчивость к коррозии при воздействии дождя и снега;
• Несложный монтаж механизма, не требующий специальных знаний и позволяющий установку его своими руками;
• Возможность его установки на калитку из любого материала;
• Цена, доступная практически каждому владельцу дачи или приусадебного участка.

Читайте также

Строительство каменного забора

Разновидности доводчиков

На калитку без верхней перекладины доводчики, работающие на коленной или шарнирной тяге, обычно не устанавливаются. Чаще других здесь используются механизмы следующих типов:

Есть доводчики-невидимки, которые имеют трубчатую форму и полностью встраиваются в полотно калитки. Обшивка створки, что немаловажно, защищает их от вандализма и непогоды. Но для такой их установки необходима толщина створки минимум 45 см.

Установка и регулировка

Доводчики изготавливаются из высококачественной стали. Они не требуют постоянно повторяющихся настроек. Но если какой-либо узел вышел из строя, то ремонт его в домашних условиях практически невозможен. При соблюдении всех правила установки они могут прослужить достаточно долго.

В первую очередь сама калитка должна быть надёжной, исправно открываться и закрываться. Нельзя допускать её перекоса или шаткости петель. Для установки возвратного устройства необходимо использовать надёжный крепёж.

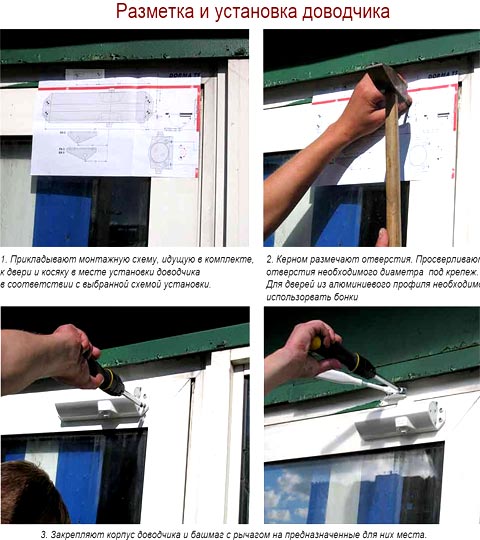

Инструкция для установки доводчика на калитку или дверь

На калиточных дверях нельзя устанавливать доводчики, предназначенные для эксплуатации внутри помещения. Монтаж доводчика на калитку может выполнить каждый внимательный и аккуратный хозяин, притом независимо от того, она деревянная, металлопластиковая или металлическая. Они производятся для открывания двери в любом направлении, но чтобы избежать вандализма и кражи, устройство размещают на внутренней стороне створки, обращённой к дому. Начинают с разметки опорной стойки и калиточной дверцы в закрытом положении.

Схема для монтажа доводчика на калитку

Прикрепляется доводчик в соответствии с инструкцией, которая входит в комплектацию покупки. Домашнего умельца может не удовлетворить прилагаемый крепёжный материал, и он сам находит более прочный и надёжный. После установки следует отрегулировать скорость движения створки. Большинство моделей имеют регулировочные винты, выкручивая или вкручивая которые можно достичь желаемой жёсткости закрытия калитки.

При выходе или входе иногда возникает потребность открыть калитку на длительное время. Для этого многие возвратные устройства снабжены специальной кнопкой, позволяющей блокировать створку открытой или закрытой. В видео показана работа доводчика.

Но надолго оставлять доводчик в рабочем состоянии не рекомендуется, ослабляется его способность возвращаться в исходное положение. Благодаря своей форме и небольшим размерам доводчик почти незаметен. При порывах ветра калитка не стучит о , не открывается, а плотно прилегает к стойкам. Правильно установленный и хорошо отрегулированный возвратный механизм радует владельца открыванием от лёгкого усилия и плавным бесшумным закрыванием калиточной створки.

Чтобы обеспечить полный притвор калитки к раме, а также плавное ее закрывание, предусматривается установка доводчика. Доводчик на калитку позволяет без особых усилий закрывать двери. Нередко бывает так, что вы в спешке не закрыли калитку вплотную. Чтобы она не оставалась открытой, это устройство полностью ее закроет. Это очень удобно. Доводчики для калиток сегодня представлены в большом разнообразии.

Какой он должен быть

К этому механизму предъявляется ряд требований. И это не удивительно, ведь его эксплуатация осуществляется не в благоприятных условиях. На улице этот механизм находится под постоянным воздействием окружающей среды. Дождь, сырость, снег и много другое. Итак, он должен соответствовать таким параметрам:

• Высокая прочность механизма. Это важное требование, ведь он постоянно оказывается под воздействием механической нагрузки.
• Морозостойкость. Если температуры воздуха понизилась, он должен продолжать свое функционирование.
• Влагоустойчивость. Влага негативно сказывается на подобных механизмах. Поэтому уличный доводчик должен справляться с ней.

Принцип работы

Хотя их существует несколько видов, принцип работы практически не отличается. Чтобы открыть калитку, необходимо приложить небольшие усилия. Это усилие передается на систему доводчика и приводит в движение поршень. После поршня обычно имеется пружина, которая сжимается. Накопившаяся в ней энергия создает давление и поршень возвращается в исходное положение. Как следствие калитка самостоятельно закрывается. Благодаря тому, что внутри имеется воздух или масло, система работает плавно и без резких движений. В некоторых моделях доводчика имеется возможность регулировки скорости закрывания калитки.

На что обращать внимание при выборе

Выбор такого механизма ответственное дело. Важно учитывать ряд нюансов. В противном случае купленный механизм не будет справляться с поставленной задачей успешно. Или в крайнем случае какое-то время поработает, а после быстро выйдет из строя. Итак, калиточную систему следует выбирать исходя из таких параметров:

• Мощность. Это один из важных параметров. Мощность должна соответствовать весу всей калитки. Если устройство будет маленькое и иметь небольшой запас мощности, а створка большая и тяжелая, то устройство очень быстро выйдет из строя. Равно как и наоборот.
• Наличие фиксатора. Преимущественно этот фиксатор должен оставлять калитку в положении «открыто». Это важная функция, так как бывают ситуации, когда через дверной проем следует занести те или иные предметы/вещи. Благодаря этому фиксатору срок эксплуатации доводчика продлевается.

Совет! Если вы уже купили этот механизм и оказалось, что в нем отсутствует фиксатор, можно просто подкладывать под дверь тяжелый предмет. Однако, этим не следует злоупотреблять! Механизм рассчитан на закрывание. И его стремление выполнить эту задачу будет создавать сильное напряжение внутри механизма. Это негативно сказывается на продолжительности его эксплуатации.

Разновидности доводчиков

Доводчики на калитку уличный приобретает самые разные виды. Теперь предлагаем вам ознакомиться с основными механизмами. Они бывают трех видов и различаются принципом действия:

• Электрические.
• Пневматические.
• Гидравлические.

Электрические обеспечивают бесшумную работу. Более того, дверь будет плавно открываться и закрываться. Электрический механизм обеспечит безопасное его использование, особенно это актуально если у вас есть пожилые родственники или маленькие дети.

Стоит заметить, что открывание/закрывание калитки можно осуществлять бесконтактным способом. Для этого устанавливается специальная кнопка, на которую достаточно нажать. Такие устройства имеют разную комплектацию, что позволяет выбирать его непосредственно под ваши обстоятельства.

Что касается гидравлического устройства, то на нем можно осуществить настройку силы и скорости прихлопа калитки. Гидравлические механизмы работают как с выносными, так и с внутренними типами петель. Главный их плюс в том, что для монтажа не требуется особых знаний. Его установку можно осуществить самостоятельно. Одна половина устройства крепится непосредственно на калитку, а вторая на каркас.

Еще один тип доводчика - пневматический. Такое устройство следует приобретать в условиях усиленной и жесткой эксплуатации. Принцип действия этого механизма в том, что при открывании калитки перед поршнем сжимается воздух, а с его обратной стороны образуется вакуум.

Пневматические доводчики для калиток имеют следующие технические характеристики:

• Возможность работы при температуре от -50°С и до +50°С.
• Угол открывания достигает до 160°.
• Конструкция доводчика изготавливается из нержавеющей стали.
• Для уплотнения используются полиуретановые манжеты.
• Пневмоцилиндр и поворотный узел имеет соединительный шарнир.
• Возможность установки на левой и правой двери.
• Можно устанавливать как в вертикальном, так и горизонтальном положении.

Требования при эксплуатации

Заключение

Итак, мы с вами увидели, что доводчики бывают самые разные пружинные, пневматические, гидравлические и тому подобное. Если вы осуществили его выбор, то важно знать, как правильно его эксплуатировать. Ведь от этого и будет зависеть продолжительность его эксплуатации.

Одним из важных требований предъявляется непосредственно к самой калитке. Ее петли должны быть установлены четко без перекосов. В противном случае эффективность работы доводчика снижается. Более того, выбранный вами механизм должен соответствовать массе и размеру калитки.

Итак, важно обеспечить такие требования:

• Не следует силой нажимать на калитку, чтобы она быстрее закрылась.
• Не рекомендуется на долгое время подставлять предметы под двери, удерживая механизм в положении «открыто».
• Не следует просто так открывать/закрывать калитку. Используйте ее только по назначению.

Это, пожалуй, все основные требования, которые предъявляются к выбору и эксплуатации доводчика для калитки. Учитывайте советы из этой статьи, и вы сможете выбрать оптимальный механизм, который будет соответствовать вашим потребностям. Если вы уже сделали свой выбор и знаете о других нюансах, то пишите об этом в комментариях к этой статье. Это поможет другим сделать правильный выбор и не допустить ошибку.

Обычно, все заборы оснащаются воротами. И если для повышения комфорта, на ворот устанавливают автоматику, то калитки можно оборудовать доводчиком. Этот аксессуар, обеспечивает плавное и, что самое главное, полное закрытие калитки. Ведь в спешке, можно и не заметить, что створка закрыта не полностью.

Доводчик

Что такое доводчик

Доводчик для калитки это очень полезное устройство, которое обеспечивает безопасность и повышает комфорт от использования. Его основные функции:

• обеспечивает плавное закрытие калитки;
• следит за тем, чтобы створка полностью прилегла к приторной планке;
• может фиксировать дверцу в открытом положении.

Также, калитка не будет сильно хлопать при закрытии – а это также плюс, поскольку повышает срок службы замочного механизма.

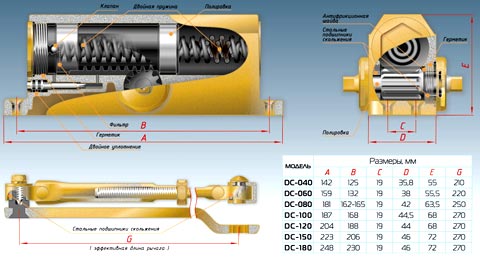

Схема устройства

Принцип действия

Несмотря на обилие моделей на современном рынке, принципиальная схема работы у всех устройств примерно одинакова:

• при открывании, необходимо приложить определенное усилие – оно передается на доводчик;
• т.к. в нем присутствует пружина, она разжимается под воздействием этого усилия;
• также, механизм предполагает использование пневматического или гидравлического поршня;
• благодаря этому, закрытие дверей происходит плавно.

А кроме того, во многих моделях, есть возможность выставить нужную силу прижима и скорость работы.

Пневматический доводчик

Основные требования

Поскольку доводчик для калиток используется на улице, к нему предъявляется ряд жестких требований:

• устойчивость к морозам – очень важно, чтобы он работал при отрицательных температурах, ведь если устройство будет перемерзать, оно попросту сломается в течение первой зимы;
• влагоустойчивость – опять же, использование этого аксессуара под открытым небом предполагает прямое попадание дождя и снега, поэтому конструкция должна иметь надежную защиту от проникновения воды;
• долговечность – по нормальному, хороший аппарат должен без проблем отработать не один год.

Исходя из этого – лучше не приобретать самые дешевые модели. А кроме того, нужно учитывать калиточную парусность и вес – мощность агрегата должна предполагать воздействие ветра на плоскость конструкции.

Важно! Желательно, чтобы механизм был оснащен специальным фиксатором – он позволяет оставить калитку в положении открыто. Это нужно в тех случаях, когда приходится что-то заносить во двор, ведь если просто подпереть калитку камнем, это создаст внутри доводчика напряжение, которое явно не продлит его срок службы.

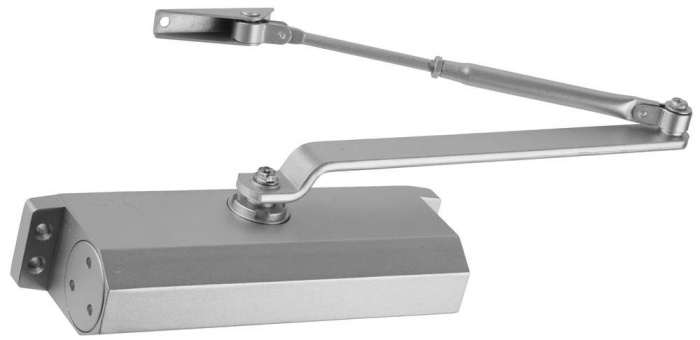

Гидравлический механизм

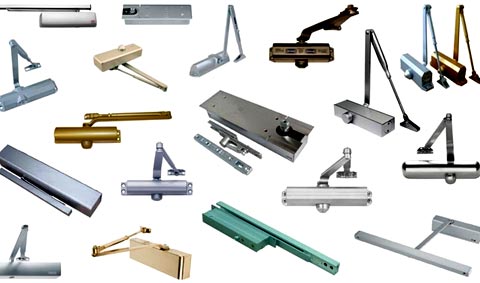

Виды

Сегодня, предлагается три основных разновидности доводчиков:

• электрические – обеспечивают бесшумную и безопасную работу. В качестве дополнительной опции, можно приобрести механизм, который с кнопки будет открывать и закрывать дверь, однако, для работы потребуется подводить к забору электричество;
• гидравлические – работа основана на использовании гидравлического поршня, это довольно мощные и долговечные аппараты;
• пневматические – самые неприхотливые доводчики, способны работать в условиях низких температур и высоких нагрузок. Работа основана на использовании воздушного цилиндра со сжатым воздухом.

Естественно, что при выборе, стоит исходить из бюджета, условий эксплуатации, а также технических характеристик аппарата.

Электрический вид

Выбор

Для правильного выбора аксессуара, нужно учитывать такие параметры:

• условия работы;
• вес дверцы – мощность механизма должна подбираться с небольшим запасом;
• нужно учитывать в какую сторону открывается калитка;
• аппарат должно обеспечивать свободное открытие до максимального необходимого положения;
• возможность монтировать на правой или левой двери;
• материал изготовления корпуса агрегата;
• возможность регулировки механизма.

Также, при покупке, стоит обратить внимание на сложность установки – чем проще ее делать, тем лучше.

Правила эксплуатации

Как и для любой другой вещи, при использовании доводчика, есть некоторые правила. Если руководствоваться ими при эксплуатации этого агрегата, то оно сможет прослужить долго и без поломок.

Важно! Чаще всего, рабочие элементы доводчика не подлежит ремонту. Поэтому, в случае поломки приходится покупать новое устройство.

• калитка должна закрываться при помощи механизма, не следует придавливать ее рукой и стараться прикрыть створку быстрее – от этого механизм может быстро выйти из строя;
• не стоит оставлять калитку открытой на длительное время – поскольку в камере и пружине возникает сильное напряжение, механизм быстро изнашивается;
• периодически нужно делать регулировку, рекомендуемая частота обслуживания – 2 раза в год;
• во время регулировки, необходимо смазывать все трущиеся детали.

Также, перед тем, как будет делаться установка доводчика на уличную калитку, рекомендуется проверить работу створки – она должна открываться и закрываться плавно и без усилий. Если, например, присутствуют перекосы навесов или самого полотна, то такие проблемы лучше устранить сразу. Иначе доводчик не сможет нормально функционировать и быстро выйдет из строя.

Схема регулировки

Монтаж механизма

Во-первых, необходимо правильно подобрать устройство. И здесь важно понимать, что есть доводчики, которые рассчитаны на использование только в помещениях. Поэтому их ни в коем случае нельзя использовать на улице, т.к. их элементы не рассчитаны на эксплуатацию в условиях минусовых температур и воздействие высокой влажности.

Далее, требуется выбрать тип аппарата. Фактически, все предлагаемые виды обеспечивают необходимую функциональность. Однако, в их использовании есть определенные ограничения. Например, для электрических приборов, необходимо подключение к электросети. Т.е. такие моменты нужно учитывать изначально.

Основные правила установки

Независимо от типа аксессуара, есть несколько простых правил, которые нужно учитывать при монтаже:

• чаще всего приходится менять крепежные элементы, идущие в комплекте, на более мощные;
• лучше монтировать доводчик с внутренней стороны дверей – его могут сломать или украсть;
• чтобы не ошибиться с разметкой, следует использовать разметочный шаблон, который обычно идет вместе с аксессуаром;

Также, перед установкой, следует внимательно изучить инструкцию – так можно избежать возможных ошибок.

Установка

Инструкция по установке:

• вначале, нужно сделать разметку на створке и на опорном столбе, для этого, на выбранное место прикладывается шаблон и через него делаются отметки;
• если столб кирпичный, то предварительно потребуется закрепить на нем металлическую пластину;
• далее, аппарат крепится к двери;
• затем, требуется закрепить ответную часть на столбе;
• после этого, проводится регулировка скорости закрытия и плотности прижима;
• если аксессуар оснащено кнопкой фиксации, то ее также следует настроить.

Если же необходимо установить доводчик для уличной калитки без верхней перекладины, то необходимо использовать модели без рычага. В этом случае, одна часть крепится на столб, а вторая на створку. А работает такой механизм за счет пружины и поршня. Они обеспечивают плавную работу уличной дверцы.

Таким образом, в установке нет ничего сложного и необязательно быть профессионалом, чтобы провести ее собственноручно. Главное изначально правильно подобрать сам аппарат, а после монтажа, провести регулировку согласно инструкции.

NOTEDO GS35-HO

Вы часто нас спрашиваете: "Какой доводчик можно установить на уличную калитку?"

В отличие от обычных дверей, уличная калитка не требует установки дверной коробки, она крепится непосредственно к заборному столбу и сверху над калиткой ничего нет. Поэтому классический доводчик или доводчик со скользящим каналом невозможно установить, т.к. доводчику нужно место для установки именно над калиткой, чтобы это место было в одной плоскости с калиткой. Да-да! - место нужно именно над калиткой, ни сбоку, ни снизу, а над каликой.

Компания NOTEDO нашла решение вопроса

Ответ найден! Компания NOTEDO вышла из положения и начала поставки на Российский рынок пневматического дверного доводчика . Принцип работы этого доводчика поставлен на сжатии воздуха, как в газовых амортизаторах. При открывании двери, поршень в сжимает воздух в цилиндре, далле сжатый воздух давит на цилиндр, возвращая его в первоначальное положение. У доводчика есть регулировочный клапан для регулировки скорости закрывания двери, а также приспособление для фиксации двери в открытом положении (). Доводчик крепится с одной стороны на столб или стену при помощи кронштейна, с другой стороны при помощи "башмака" крепится к двери. По такому принципу доводчик можно крепить не только на уличные калитки, но и на любые двери, на которых нет возможности установить рычажный доводчик. Единственное условие - дверь не должна превышать максимальных параметров по весу и ширине.
