Сверлильный станок из дрели своими руками чертежи. Как сделать сверлильный станок своими руками. Варианты самодельных сверлильных станков

Те, кто хоть раз пользовался электродрелью сталкивался с трудностями, когда необходимо сделать кучу отверстий. Пол беды если отверстия в доске, а дырявить металл? Для этого промышленность придумала сверлильный станок. У кого он есть, тем крупно повезло, а у кого нет — готовь карман.

Карман, лично у меня маленький, поэтому позволить заводской сверлильный станок я не в силах. Ну китайский, из жести, я конечно могу позволить, но ведь оно фигня фигней. Советские, полу комплектные, стоят неоправданно дорого. Магазинные стойки для дрелей не рассматривал в принципе, уж больно «детские» они. Блуждая по интернету находил много самоделок, но останавливало наличие токарных работ. Пару деталей заказать у токаря можно, но нормальными чертежами делится никто не хочет, а когда конструируешь деталь сам всегда вылезет косячок. Вылез косяк — беги опять к токарю и проси поправить. Но однажды я наткнулся на интересное видео от Zhelezjaka про самодельную стойку для дрели. Простая конструкция, повторяемая и универсальная. В момент просмотра видео от Zhelezjaka аналогов этой конструкции еще не было.

Собирался я сделать эту стойку целый год, а может и больше. Уйдя в отпуск я наконец приступил к работе. В конструкцию внес свои корректировки, они принципиально не меняют станок, но унифицируют материалы и сокращают время изготовления некоторых элементов. Я постарался использовать минимальное количество покупного материала, старался использовать тот мусор который у меня был. Но без покупок все равно не обошлось. Из основного я докупил трубу для направляющей, уголок и полосу, каждой позиции по 1 метру.

Теперь смотрим процесс изготовления. Собственно, направляющая для каретки у меня также выполнена из квадратной трубы 40х40х3 мм. Железо я покупал в маленьком строительном магазинчике, металлопрокат там хранится практически под открытым небом и не особо блещет качеством. Но в этом есть одно преимущество, там можно все пощупать и выбрать получше. Так и произошло. С начала хотел взять трубу с толщиной стенки 2 мм, но ровный кусок нам с продавцом выбрать не удалось. Взял с толщиной стенки 3 мм, толстостенные трубы гораздо ровнее. Сталь есть сталь и следы коррозии неотъемлемая ее составляющая. Поэтому почти весь прокат мне пришлось чистить, в особенности направляющую. Доводить до состояния кошачьей гордости я не стал.

Забыл сказать, заранее я заготовил комплект предварительных чертежей, по которым и делал базовые элементы. Комплект окончательных чертежей будет выложен в конце статьи. Режим заготовки в размер. Вот первое отступление от авторского проекта, уголок для каретки и кронштейна я взял 45х45х4 мм. В него прекрасно ложится труба 40х40, ничего подрезать не надо и образуется отличный монтажный зазор (видно на фото ниже). Технологию изготовления пытался повторить авторскую.

Подложил наждачку, обжал струбцинами на направляющей, заварил все от души. А снять потом фигушки, зажимает так, что «мама не горюй»! Кронштейн стойки я смог снять только сбивая его об остаток 45-го уголка. Далее я порезал весь уголок, сварил каретку, подложил в два раза больше наждачки и все…. Сколько было потрачено матерных слов, выкурено сигарет и проклято всего, что рядом шевелилось уже не вспомнить, а отделить одно от другого не получилось. Как у автора все так просто, я не знаю. А технология по моему мнению должна быть такова: кладем в двойне сложенную наждачку —> обжимаем струбцинами —> прихватываем сваркой кромки по всем четырем углам —> полностью провариваем одну из кромок —> даем полностью остыть —> пытаемся снять с оправки. Если сошло с оправы, то провариваем вторую кромку. Если не идет, тогда срезаем прихватки на непроваренной кромке и легонечко извлекаем направляющую. На фото ниже лежат уже сваренные заготовки, самая маленькая использоваться не будет.

Станину сделал из того, что было. А было у меня почти метр швеллера 8. Длину станины подогнал под длину остатка квадратной трубы, который осталась после изготовления направляющей. Ниже картинка процесса установки кронштейна стойки. Если честно, то такая конструкция станины не сильно хорошая. Полки у швеллера все кривые, у одного куска вогнутость, у другого выпуклость. Жуть, а не прокат. Сделал вид, что выставил под прямым углом, правда непонятно к какой плоскости. С перпендикулярностью я буду бороться позже.

и задней. В задней панели выполнено два отверстия с резьбой. Эти отверстия будут служить для закрепления станка в горизонтальном положении при обработке дерева.

И крепежные элементы для закрепления стойки в вертикальном положении. Одинокий болт приварен для организации заземления. Отверстий под провода здесь не видно, но в чертежах они есть.

О регулировочных ножках. Стандартных ножек от холодильника или стиралки, по какой-то случайности не оказалось, прям диву даюсь. Пришлось делать из болта и увеличенной шайбы, цена вопроса — пару копеек. А вот те штуки в которую ножки закручиваются у меня были, но в место них отлично подойдут высокие гайки.

Барабан, тот, который будет прокручивать трос. К изготовлению этой детали я подошел творчески. Работает он точно так же, но выполнен по другому. Стальные прутки диаметром больше 10 мм в домашнем сарае найти сложно и мой сарай не исключение. Плюс сразу решил вопрос съемной рукоятки. В качестве оси применил болт М10 с короткой ГОСТовской резьбой. Отрезав от него лишнее получил гладкую ось. Шляпка болта будет служить неким элементом зацепления оси с рукояткой. Внешней частью барабана будет служить водопроводная труба. Если у Вас в металлическом мусоре нет такой трубы, то ее можно заменить сгоном, купленным в ближайшем сантехническом магазине. Для центровки оси пришлось изготовить втулки, так сказать, ручным методом, без токарного станка. Для этого зажал две гайки М10 на оставшемся обрезке болта (обрезок не выбрасывайте, он потом пригодится), вставил в дрель и обточил всю конструкцию на электроточиле. Так как резьбы на обрезке болта уже нет, то и резьбу во втулках тоже надо высверлить. В головке болта выполнено отверстие с резьбой М5 для крепления рукоятки. Получилось довольно неплохо.

На картинке ниже я уже приварил втулки к оси, главное не забыть сперва одеть одну из проушин. В наружной обойме барабана выполнены отверстия, через которые обойма будет привариваться ко втулкам. Все размеры и зазоры указаны в чертежах.

Вот результат:

Каретка. Тут рассказывать особо нечего, собираем все по чертежам. Только одно дополнение. В оригинале каретка стопориться одним из регулировочных болтов. Они ведь на то и регулировочные, чтобы их не трогать, поэтому после приварки всех деталей я сделал дополнительное отверстие с резьбой именно для стопорного болта. Резьбу под регулировочные болты я выполнил только черновым метчиком, что бы избавится от самопроизвольного раскручивания.

Вид с другой стороны. Извиняйте за мои сварные швы, как умею, так и варю.

Рукоятка, она же рычаг. Посмотрев на фотографию не бросайте помидорами. В моем исполнении рычаг выполнен из рожково- накидного ключа на 17. У него был лопнувший накидок, поэтому недоключу я дал вторую жизнь.

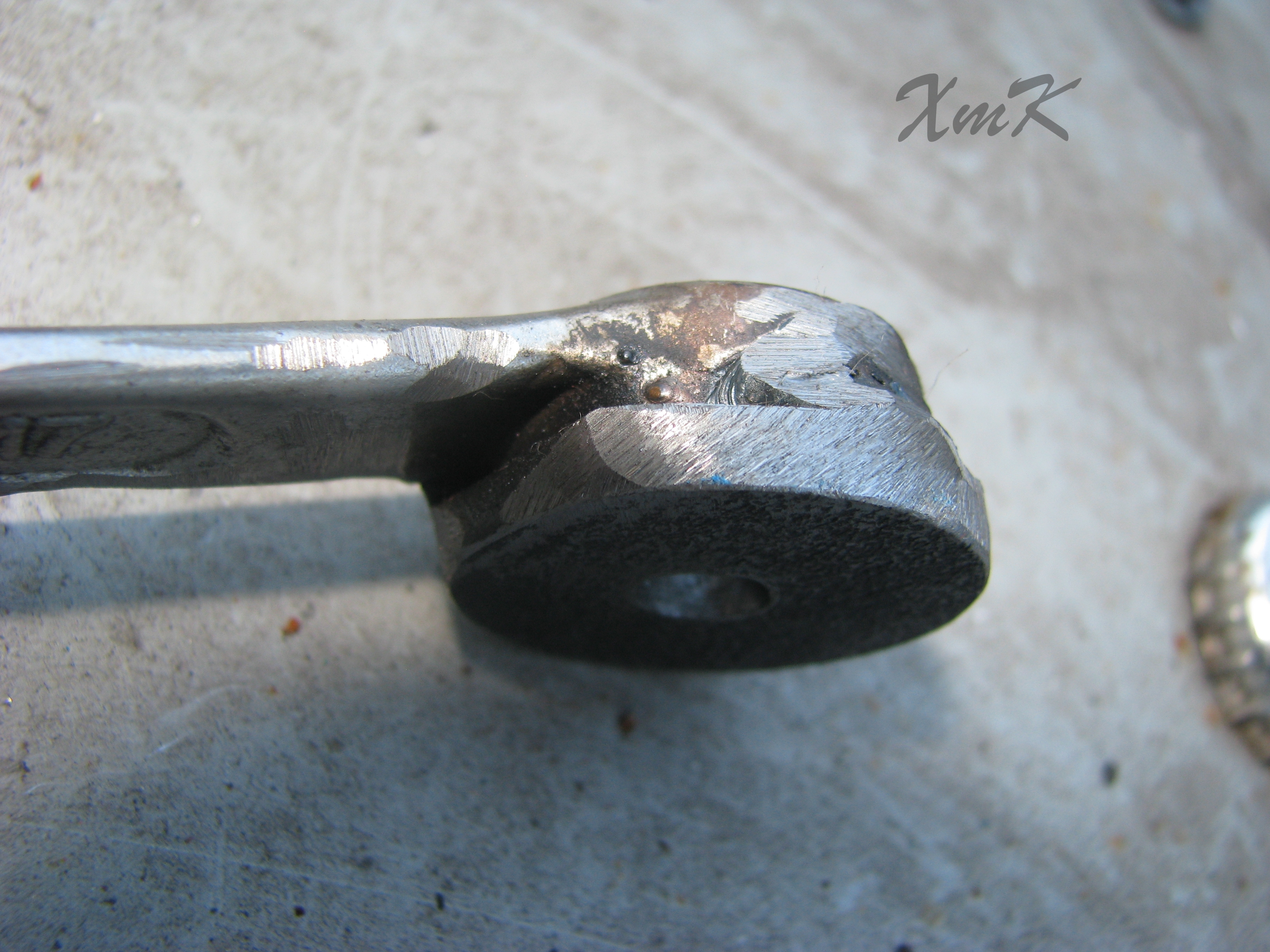

С одной стороны, на накидную часть ключа наварил самодельную шайбу из полосы.

Далее элемент которого нет в оригинальной конструкции — это упор. Данный упор крепится в верхней части направляющей стойки и используется при закреплении станка в горизонтальном положении. Отверстия для крепления к стойке выполнены не соосно для минимизации проворачивания упора.

Еще ода новая деталь. Я назвал ее «стол». Так как плоскость у моей станины отсутствует, пришлось изворачиваться. Сделан он из куска ламинированного ДСП, не лучший вариант, но пока так. С помощью винтов у меня есть возможность выставить рабочую плоскость перпендикулярно стойке.

Вот так это выглядит. На фото так же попала вспомогательная каретка, на которой будет размещаться линейка и подручник для деревообработки.

А тут видно элемент регулировки стола.

Пришло время изготовить кронштейн для крепления дрели. И опять в ход пошли материалы которые у меня были. Хомут из полосы 25х4 мм, вынос из трубы 30х30х2. Данная полоса отлично помещается внутрь трубы, что упрощает крепление одного с другим. А данный разворот хомута обеспечивает идеальную соосность. Хомут изготовлен обстукиванием полосы вокруг трубы диаметром 40 — 42 мм.

Немного ближе.

И аккуратненько завариваем. Я переживал за качество этих швов, так как это место самое слабое во всей конструкции.

На время отложим сварочник и займемся дрелью. Как я уже говорил, станок я собирался сделать целый год. За это время обзавелся дрелью, которую не жалко. Мне ее подарили как не рабочую. Внутри был просто передавлен провод и со временем в этом месте он сгорел. Провод поправил, но дрель, как видно, очень уставшая и полна люфтов. Первым делом под замену пошел патрон и подшипники качения. Втулка хвостовика тоже была разбитая.

Если честно, я бы руки оторвал этим конструкторам, которые в простую дрель добавили функцию трещотки. Толку ноль, подшипники разбивает и добавляет ко всем прелестям осевой ход патрона. Самое интересное, по крайней мере в этой дрельке, видно, что трещоточный узел по размерам совпадает с наружной обоймой подшипника №608. Мои попытки выбить трещотку из силуминовой обоймы увенчались неудачей, пришлось зубцы срезать ножовкой и идти на рынок искать бронзовую втулку. А на рынке за эту втулочку заломили несуразную цену, на что я сильно обиделся и принципиально ушел не с чем. В место бронзовой золотой втулки по размерам отлично подходит внутренняя обойма от того же 608-го подшипника. Одно плохо — эта замена одноразовая, в следующий раз придется менять втулку вместе с валом патрона. Посмотрим сколько проживет. Для ликвидации осевого хода вала вместо отталкивающей пружины установил втулку, изготовленную из сантехнического фитинга, а с другой стороны подложил обточенную шайбу. Подшипники заменены, люфты ликвидированы, механизмы смазаны.

Внимание, слабонервным просьба не смотреть на следующую картинку! Так как эта дрель специально была припасена для станка я постарался сделать так, чтобы она могла работать только в этом станке. Я обрезал рукоятку. От варвар… Кнопка пуска была извлечена, рычаг реверса остался на родном месте, срез прикрыл аккуратной крышечкой.

И что я получил в итоге. Кнопку я разместил в полости станины, в передней панели выполнил отверстие с резьбой и закрутил туда регулировочный винт. Таким образом получил вынесенный узел регулировки оборотов. Закручиваешь винт, он постепенно вжимает кнопку которая изменяет обороты дрели. Отдельно смонтировал тумблер включения станка.

Ниже запечатлен процесс сборки кронштейна шпинделя. В патрон закрепил направляющую от принтера, что позволило относительно точно выставить ось инструмента перпендикулярно столу.

Вот и обваренный кронштейн. Сразу же сделал отверстие в столе и станине. В станине нарезал резьбу для вкручивания центра для удержания деревянной заготовки при токарных работах. Потом принялся заготавливать детали для изготовления подручника (Подручник — подставка для режущего инструмента на токарном станке).

А вот он и готовый. Он получился упрощенной функциональности, регулировки по высоте нет. Я никогда в жизни не работал на токарнике по дереву, и пометаллу тоже, буду учится и пробовать.

И в принципе станок готов, для теста была выбрана практически максимальная нагрузка. Первое серьезное отверстие выполнено сверлом 13 мм в лицевой панели станка для установки тумблера, напомню, панель сделана из полосы толщиной 4 мм. Результат превзошел все ожидания, без предварительного засверливания и минимум усилий, даже не напрягся, просверлил отверстие за считанные секунды. Порадовался я, состояние эйфории прошло и в глаза начали бросаться благородные следы молодой ржавчины. Все спешил собрать и не удосужился покрасить подетально. Придется теперь все разбирать.

Я как всегда дождался похолодания, чтоб начать покраску. Поэтому пришлось красить в сарае, удовольствие не из приятных, красьте на улице. Я выбрал зеленый цвет, эта ассоциация еще с детства — если станок, то зеленый.

Покраска станины. Лень было провод вынимать, колхоз так колхоз.

Краска высохла и вот результат работ:

С другой стороны:

И в положении токарного станка:

Вот и обещанные чертежи . Всех нормоконторолеров и сильно умных прошу чертежи не комментировать, и даже не смотреть:)) шутка. Пользуйтесь на здоровье! Я даже составил спецификацию по которой можно прикинуть объем необходимых материалов. Но должен предупредить, не верьте слепо чертежам, перепроверяйте, я не робот и могу иногда ошибаться.

В результате получился отличный инструмент. В полной мере оценить токарный вариант я пока не могу, так как в место резцов у меня есть только стамеска. Но в качестве сверлилки присутствует пару «но»:

  1. Старайтесь сделать станину как у автора Zhelezjaka , конструкция будет проще, легшие и ровнее.
  2. Одно плечевая рукоятка жутко неудобная, объяснить трудно в чем неудобность, но неудобно. Я буду переделывать в трех плечевую. В моем варианте это просто, открутил одну и прикрутил другую. Если будете делать по оригинальной версии, то обратите на это внимание.
  3. Рукоятка вынесена, как бы, за станок, что увеличивает требуемое свободное пространство. В дальнейшем я буду переносить ее ближе к шпинделю посредством цепной передачи.
  4. Передний центр (зубчатая штука, которая вращает деревянную заготовку) очень плохо удерживает заготовку. Конструкцию надо менять.

И не забывайте при работе пользоваться средствами индивидуальной защиты. Не нарушайте требования техники безопасности, какими бы они глупыми и смешными не казались.

Строительные магазины предлагают нам огромный ассортимент разнообразных сверлильных станков во всех ценовых категориях.

Однако стоимость действительно качественной модели сильно бьет по карману, а приобретать дешевый сверлильный станок от ширпотребных китайских производителей, ресурс работы которого смехотворен, никакого смысла нету.

Гораздо проще купить хорошую электрическую дрель, и самостоятельно сделать на её основе ручной настольный самодельный сверлильный станок, который будет полностью соответствовать всем вашим требованиям.

Стоимость качественной дрели гораздо меньше, чем у полноценных сверлильных станков.

К тому же, можно использовать и уже имеющуюся в хозяйстве электродрель, так как конструкция станка предусматривает возможность её быстрого демонтажа, что позволяет использовать одну дрель как в стационарном, так и в ручном режиме.

1 Требуемые инструменты и материалы

Настольный сверлильный станок из дрели можно сделать на основе металлических труб, либо на основе деревянных деталей. Мы рекомендуем вам отдать предпочтение второму варианту, поскольку он гораздо менее трудоемкий, и не требует использования ни болгарки, ни сварочного аппарата.

Деревянный самодельный станок обладает прочностью, которой более чем достаточно для обычного бытового использования.

Такой станок своими руками на основе дрели, придерживаясь всем нижеописанным рекомендациям, можно сделать своими руками в течении двух часов, а прослужит он вам не один год.

Для того чтобы своими руками сделать настольный сверлильный станок вам потребуются следующие материалы:

  • деревянные доски толщиною 2-2.5 сантиметра;
  • направляющие металлические рейки – 2 штуки (такие рейки используются для подачи выдвижных ящиков в столах и комодах, их можно приобрести в любом мебельном супермаркете);
  • деревянный брус размерами 20*30 мм – около двух метров;
  • винты для дерева длиною в 20 и 30 миллиметров;
  • клей по дереву;
  • электродрель;
  • металлический стержень с резьбой класса М8;
  • металлическая трубка с резьбой класса М6;
  • шурупы и гайки.

Непосредственное выполнения работы происходит с применением таких инструментов:

  • отвертка (крестообразная, либо обычная, в зависимости от того, какие шурупы вы будете использовать);
  • дрель;
  • наждачная бумага;
  • лобзик и ножовка;
  • уголок;
  • карандаш, линейка;
  • уровень
  • рулетка
  • столярные струбцины для фиксации досок.

1.1 Создание основания под каркас

Для создания базового основания под самодельный сверлильный станок нарежьте с помощью ножовки деревянный брус 20*30 на четыре куска, длина двух из которых составляет 17 сантиметров, а еще двух – 20 сантиметров.

Если вы хотите создать самодельный станок на основе массивной электродрели, то лучше будет сделать большее основание, так как увеличение его размеров придаст конструкции большую устойчивость.

Далее, подготовьте доску размерами 200*220*20 миллиметров (размеры приведены с расчета вышеуказанных размеров бруса). С помощью саморезов соедините участки бруса в один каркас. Для соединения на каждом торце бруса нужно использовать два самореза, если вы используете брус большей толщины, то можно вкручивать по саморезу на каждом угле торца.

Поверх получившегося каркаса установите доску. Прикручивайте её саморезами по периметру бруса, по 2-3 болта на одной стороне будет более чем достаточно.

Чтобы облегчить себе работу, рекомендуется просверлить в досках предварительные отверстия, в которые вкручивать саморезы гораздо проще, чем в твердую доску. Чтобы избежать выступов головок саморезов над деревянной поверхностью можно с помощью сверла большего диаметра снять фаску под их головки.

1.2 Создание колонны для направляющих

Ширина доски для колонны должна соответствовать ширине созданного основания, толщина – 20 мм, а высота определяется в зависимости от размеров используемой дрели, как правило, высоты в 40-50 сантиметров буде более чем достаточно. Чрезмерно высокая колонна может негативно повлиять на устойчивость всей конструкции.

После того как вы отрезали доску подходящего размера, сразу же прикрепите её к основанию с помощью саморезов. Далее необходимо обустроить свободное пространство между самой колонной и электродрелью, для этого закрепите по центру верхней части колонны параллельно друг другу два кусочка бруса, размерами 25*35*17 миллиметров.

Чтобы не ошибиться с местом монтажа, выполните предварительную разметку. Проведите прямую линию из центральной точки верхней части колонны вниз, после чего отступите с каждой ее стороны по 50 мм, и проведите две параллельные друг другу линии. Расстояние между линиями должно составить 100 мм.

Внимательно следите за тем, чтобы линии были строго параллельными друг другу, так даже малейший угол наклона траектории, по которой двигаются направляющие, чревато тем, что сверло будет входить в обрабатываемую поверхность не под прямым углом, из-за чего при сверлении твердых металлических поверхностей тонкие сверла будут очень быстро ломаться.

1.3 Установка направляющих

Монтаж направляющих это, пожалуй, наиболее сложная часть создания сверлильного станка своими руками. Крайне важно чтобы направляющие шли точно перпендикулярно основанию станка и параллельно по отношению друг к другу.

Подготовьте две дощечки размерами 100*250*20 мм, и разметьте на них места, где будут крепиться выдвижные рейки. Продающиеся в мебельных магазинах выдвижные рейки уже оборудованы отверстиями для саморезов, так что вам останется только своими руками прикрутить их к направляющим. После того как рейки присоединены, монтируем направляющие на колонну.

1.4 Создание креплений под дрель

Мы предлагаем вам своими руками сделать универсальное крепление, которое подойдет для установки не только мини-дрели, но и для полноценной электродрели. Для этого, приготовьте дощечку размерами 60*100*20 – для верхнего держателя, и 100*100*20 – для нижнего.

По центру нижней дощечки лобзиком выпилите отверстие, диаметр которого подходит для надежной фиксации вашей дрели. Закрепите его на направляющей с помощью мебельного уголка и саморезов.

Верхний держатель также выпиливаем лобзиков. Его размеры и очертания индивидуальны, и зависят от того, дрель какой формы вы будете использовать. По периметру обеих фиксаторов делаем отверстия и вкручиваем шурупы, которые будут зажиматься и неподвижно фиксировать дрель в держателе.

2 Делаем ограничитель высоты

Ограничитель высоты необходим для того, чтобы самодельный сверлильный станок мог делать множественные идентичных по глубине отверстий. Для создания ограничителя отлично подойдет металлический стержень с резьбой типа М8.

Просверлите в основании отверстие, в котором будет устанавливаться стержень (он должен быть плотно зафиксирован в основании, но, при этом, свободно вращаться).

Далее, вырезаем небольшой кусочек бруса, высверливаем в нем отверстие и устанавливаем резьбовую гильзу с одной стороны, и кусок стержня, который будет ограничивать амплитуду движения направляющих с другой. Закручиваем брус на основной стержень.

Для того, чтобы ручной настольный сверлильный станок был более удобным в работе, на ограничительный стержень нужно сделать ручку.

Это может быть обычный самодельный упор из фанеры, который неподвижно зафиксирован между двумя гайками.

2.1 Изготовление самодельного сверлильного станка (видео)

В целях экономии времени Вы можете купить готовую недорогую стойку и тиски для дрели в магазине OBI.RU, позволяющие зафиксировать дрель в вертикальном положении и использовать ее в качестве сверлильного станка, за счет чего повышается точность и скорость работы.

Характеристики:

  • высота: 400 мм;
  • диаметр зажимного отверстия: 43 мм;
  • глубина сверления: 60 мм;
  • в комплект входят тиски для фиксации заготовок.

Изготовленный своими руками сверлильный станок позволяет на достаточном качественном уровне выполнять в домашних условиях сверловку отверстий в разных материалах.

1 Самодельный сверлильный станок – кому и зачем он нужен?

Сверловка в обширном списке всевозможных слесарных операций считается в среде специалистов самой доступной и по-настоящему простой процедурой. Выполняется она обычно на специальных сверлильных агрегатах, которые могут иметь различную функциональность и некоторые конструктивные особенности. Современная станкостроительная промышленность выпускает немало видов сверлильных станков, начиная от совсем простых (например, ) и заканчивая агрегатами с ЧПУ, которые имеют несколько шпинделей.

Понятно, что домашнему умельцу в большинстве случаев подобные станки просто-напросто не нужны, так как они предназначаются для выполнения серийных операций. А в быту обычно требуется осуществить какую-либо единичную процедуру.

Именно по этой причине многие домашние мастера решают сделать элементарный сверлильный станок своими руками, используя те детали и подручный материал, которые имеются в любом частном гараже.


Как правило, идеей изготовления самодельной мини-установки для сверления "загораются" радиолюбители, а также люди, которые сами выполняют несложные бытовые ремонтные работы. В ряде случаев для этого достаточно простой электрической дрели. Но, если речь идет о более серьезных процедурах, дрель, конечно же, не в состоянии гарантировать нормального качества и точности сверления. Вот тогда-то и имеет смысл заняться изготовлением собственного мини-станка, на который можно установить разные .

2 Как сделать сверлильный станок из дрели?

В домашних мастерских подобное сверлильное оборудование встречается чаще всего, что обусловлено простотой его самостоятельного изготовления. Вам не потребуются материалы высокой прочности и какие-либо специальные приспособления. Мини-агрегат для сверления отверстий включает в себя всего лишь четыре ключевых компонента:

  • станину, служащую основанием станка;
  • механизм вращения (в нашем случае его роль играет электрическая дрель);
  • устройство подачи;
  • вертикальная стойка.

Стойку обычно делают из обычной ДСП либо из досок, так как небольшая масса дрели не требует применения более прочных материалов. А вот станину лучше изготавливать максимально массивной. Это обеспечит отсутствие вибраций в процессе сверления, а значит, и более комфортную работу.

Мастера советуют использовать для основания агрегата сравнительно толстую (от 2 сантиметров) мебельную плиту. Идеальным же вариантом признается применение для изготовления станины и стойки старого фотоувеличителя. Его нужно будет лишь немного доработать, чтобы получить действительно надежную конструкцию мини-станка для бытовой эксплуатации.

Качество и точность сверления на самодельном агрегате зависит от правильности соединения станины и вертикальной стойки. Поэтому к этой части работ нужно подойти максимально ответственно. Рекомендуется вырезать из полос стали две направляющие, которые затем соединяют шурупами со стойкой. По указанным направляющим будет перемещаться колодка с дрелью.

Непосредственно колодку необходимо изготовить так, чтобы она надежно держала электрическую дрель. Добиться этого несложно, используя небольшие стальные хомуты. Желательно, кроме того, разместить небольшую прокладку из резины между колодкой и дрелью. Она существенно уменьшит вибрацию и сделает процесс эксплуатации установки более комфортным.

Механизм подачи сверлильного станка из дрели представляет собой простейший рычаг, который будет перемещать колодку с инструментом в вертикальном направлении. Данный механизм желательно снабдить пружиной сравнительно большой упругости и мощности. Один конец пружины должен упираться в смонтированный на стойке неподвижный деревянный брус, другой – в колодку.

Если вы хотите добиться максимального удобства работы с самодельным станком и не планируете периодически снимать электродрель, рекомендуется ее переключатель просто-напросто разобрать, а на станине смонтировать отдельную кнопку, с помощью коей вы будете запускать и выключать свой сверлильный агрегат. Как видим, все довольно-таки просто. Любой более-менее "рукастый" мужчина способен сделать себе небольшой и удобный станочек из дрели.

3 Сверлильный станок своими руками на базе асинхронного двигателя

У любого хозяина в гараже, подвале или где-нибудь на балконе квартиры хранится множество электродвигателей от электрических агрегатов, отслуживших свой срок. Из них вполне можно выбрать такой мотор, который станет движителем для сверлильного мини-станка. Идеальным вариантом в данном случае признается двигатель асинхронного типа, монтируемый на барабанные стиральные агрегаты.

Работы по созданию домашней сверлильной установки на основе старого электродвигателя намного сложнее, нежели при использовании дрели. Но и их вполне можно осуществить, вооружившись некоторой долей терпения и настойчивости. Здесь важно осознавать, что двигатель со стиралки имеет более серьезный вес. Да и мощность такого "моторчика" куда как выше, чем у электродрели. А это означает, что придется позаботиться о подготовке "могучей" стойки и основания для создаваемого станка.

Специалисты говорят, что уменьшить уровень вибрации агрегата на базе асинхронного двигателя можно посредством установки его на мощное основание, а также путем размещения его поближе к вертикальной стойке. Но при этом необходимо помнить – близкое расположение стойки и мотора чревато усложнением конструкции самодельного станка, что вызвано потребностью монтажа ременных шкивов.

Для изготовления сверлильной установки с применением электродвигателя от стиральной машины, кроме всего прочего, понадобятся следующие детали:

  • шестерня;
  • подшипники в количестве двух штук;
  • шестигранник;
  • две трубки небольшой толщины (на одной из них обязательно должна присутствовать внутренняя резьба);
  • зажимное кольцо (желательно из прочной, например, из инструментальной стали).

Шестигранник требуется для выполнения подвижной части станочного передаточного устройства. На него будет надет шкив. Также к шестиграннику нужно присоединить металлическую трубку с подшипником и стальным кольцом. Важно добиться очень плотного соединения этих компонентов между собой, так как в противном случае при вибрации они стопроцентно разрушатся (не сразу, но достаточно быстро).

Регулировочный комплекс агрегата изготавливается из шестерни и трубки, на которой нужно сделать надпилы. В них входят зубья шестерни. Указанная трубка делается такой высоты, чтобы сверлильный патрон поднимался на заданную величину. В эту же трубку затем впрессовывают ось с шестигранником.

Из описанной схемы видно, что изготовить станок с двигателем асинхронного вида достаточно сложно. Поэтому можно посоветовать делать его по аналогии с предыдущим процессом, когда использовалась электрическая дрель. Но будьте готовы к тому, что полученный станок особой точностью сверления характеризоваться, к сожалению, не будет.

Сверление одно из самых распространенных технологических операций в столярном деле, поэтому каждый мастер знает, как важно сделать отверстие быстро, а главное максимально ровным и чистым. Когда под рукой есть сверлильный станок, то просверлить отверстие ровно и быстро – не проблема. И наоборот – когда его нет, то качество сверление длинных отверстий может быть затруднительным. В данной статье мы предложим один из вариантов сверлильного станка из обычной бытовой электродрели или .

Введение

Просверлить тонкую заготовку не проблема — если даже дрель будет не перпендикулярна плоскости сверления, то визуально заметить, что отверстие не ровное, будет не просто, поэтому, как правило, мастер удовлетворится результатом. В таких случаях можно сверлить «на глаз». Когда же глубина отверстия большая, то даже при небольшом отклонении от перпендикуляра, «кривизна» отверстия будет заметна. Для таких случаев необходимо использовать специальные приспособления, а лучше сверлильный станок. Поэтому в этот раз мы попробуем сделать самодельный станок из дрели или шуруповерта.

Оригинальная идея

Данная конструкция весьма универсальна, так как ее базовая часть (основание и шпиндельная коробка) является рабочей частью нескольких других устройств, описанных в следующих статьях:

В данных статьях есть фото и видео станков, сделанных своими руками.

Таким образом, часть конструктива описываемого станка, может быть использована для изготовления и последующей сборки еще трех дополнительных устройств. При необходимости, имея все комплектующие, можно по своему усмотрению собирать нужные в данный момент приспособления.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или потребуется следующий инструмент:

  1. или .
  2. Электролобзик.
  3. Углошлифовальная машинка (УШМ или просто «болгарка»).
  4. Дрель или .
  5. Шлифовальный станок.
  6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

  1. 15 мм.
  2. Доска сосновая, массив;
  3. Мебельные направляющие для ящиков;
  4. Втулка;
  5. Мебельная футорка;
  6. Крыльчатая гайка;
  7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из состоит из следующих основных элементов:

  1. Основание:
    • Вертикальная рама;
    • Шпиндельная коробка;
    • Платформа (горизонтальная опора);
  2. Сверлильный стол;
  3. Крепление дрели (), использующиеся в качестве электромотора и шпинделя;
  4. Дрель ();
  5. Механизм подпружинивания и рукоятка подачи сверла.

Изготовление сверлильного станка

Чтобы описать весь процесс изготовления самодельного сверлильного станка, мы разобьем его на этапы по конструктивным элементам, приложим фото с комментариями, а внизу поместим видео.

Основание

Вертикальная рама

Все начинается с основания. Для сборки вертикальной рамы необходимо взять два типа брусков по два каждого типоразмера из сосны или березы сечением 30 х 40 мм и длиной 60 мм.

Скрепляем их попарно между собой попарно, где одна грань заподлицо, а другая плоскость со смещением. Лучше плоскость соединения промазать столярным клеем.

Основание шпиндельной коробки

Для изготовления шпиндельной коробки (подвижной части станка) необходимы элементы скольжения (качения). Для этой цели будут использованы мебельные направляющие для ящиков.

Необходимо отрезать 4 направляющих длиной 120 мм, а также сделать стопоры на концах, чтобы исключить случайный выход друг из друга.

Для изготовления основания нужно с помощью или изготовить из три заготовки с размерами:

  • 140 х 155 мм – 1 шт.
  • 155 х 55 мм – 2 шт.

После чего нужно установить на них мебельные направляющие.

И собрать саму шпиндельную коробку в «П-образный» конструктив.

Если установка была выполнена правильно и ровно – без перекосов, то шпиндельная коробка должна перемещаться вдоль рамы свободно, без зажимов.

Платформа (горизонтальная опора)

Для изготовления платформы (горизонтальной опоры) нам потребуется сделать из две заготовки:

  • 260 х 240 мм
  • 50 х 240 мм

Сверлильный стол

Для изготовления сверлильного стола потребуются 4 заготовки.

Размер Кол-во Описание
260 х 240 мм 1 шт Столешница
260 х 60 мм 1 шт Вертикальная планка стола
Треугольник прямоугольныйКатеты: 60 х 60 2 шт

Так как на стол возможны большие усилия, то его нужно выполнить достаточно крепким, поэтому потребуются дополнительные элементы прочности – это угловые упоры. Их две штуки и они должны быть установлены в месте углового соединения планки и столешницы.

Фиксация сверлильного стола на раме осуществляется с помощью болта, который поджимается гайкой с обратной стороны. Для установки болта, нужно в направляющие запрессовать крыльчатую гайку.

После этого можно установить сверлильный стол на раму, поджав ее гайкой с ручкой из .

Крепление дрели

Изготовление крепления дрели начинается с того, что склеивается два листа и делается одна заготовка размером 165 х 85 мм. Это очень важный конструктивный элемент и ему потребуется дополнительная прочность, поэтому нужно склеить два слоя .

Крепление дрели будет осуществляться ее зажатием в посадочном месте передней рукоятки и так как оно у разных моделей отличается, то нужно определиться с моделью и, соответственно, с диаметром посадочного отверстия, для инструмента, который будет эксплуатироваться в этом станке. Сверлим посадочное отверстие под дрель.

Первая установка крепления дрели должна быть не сильной, нужно только «наживить» деталь, так как в дальнейшем будет регулировка перпендикуляра и, скорей всего, потребуется корректировка положения установки. Установка выполняется парой саморезов с обратной стороны шпиндельной коробки.

После выравнивания необходимо более основательно зафиксировать крепление дрели к шпиндельной коробке (еще дополнительно 4 самореза), а также установить дополнительный угловой упор.

Механизм подпружинивания и рукоятка подачи сверла

В дальнейшем нам потребуется установить рукоятку подачи сверла, поэтому осью ее вращения будет установленная заранее футорка в торец верхнего кронштейна крепления пружины.

Установка рукоятки на станок дело не сложное – один конец рукоятки должен быть закреплен с помощью винта на верхнем кронштейне крепления пружины, а конец металлической тяги крепится с помощью шурупа к креплению дрели.

Теперь осталось только просверлить отверстие в сверлильном столе, чтобы при операциях сверления инструмент проходил через заготовку, при этом сверление будет полным и не останется не нужных сколов на поверхности заготовки.

Заключение

Итог

Мы своими руками сделали сверлильный станок из дрели, приложили фото всех технологических операций! Если следовать всем инструкциям, описанным выше, то получиться незаменимый инструмент, который по праву займет свое достойное место в Вашей мастерской.

Габаритные размеры станка

Приведем таблицу с габаритными размерами самодельного сверлильного станка из :

Чертежи заготовок

Приведем чертежи с размерами всех деталей самодельного сверлильного станка, описанного выше.

Видео

Видео, по которому делался этот материал:

Каждый домашний мастер имеет в своем инструментальном арсенале множество различных приспособлений, позволяющих ему воплощать свои творческие задумки в жизнь. Здесь не только привычные всем наборы ключей, отверток, надфилей и напильников. Уважающий себя специалист обязательно обладает станочным оборудованием. Это приспособление для заточки режущего инструмента, небольшой по своим габаритам или металлу, фрезерный станок или циркулярная пила, сварочная установка. Изготовить сверлильный станок своими руками может даже начинающий домашний мастер.

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей .

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Основные узлы

Независимо от сложности, обусловленной необходимостью решения тех или иных технических задач, каждый самодельный сверлильный станок содержит в своей конструкции следующие основные узлы:

  • станина;
  • электродвигатель;
  • патрон для сверла;
  • передаточный механизм;
  • органы управления и измерительное оборудование.

Основным конструктивным элементом любого станочного оборудования является станина - массивный конструктивный узел, к которому крепятся все остальные детали. Как правило, в качестве станины используют массивную металлическую или деревянную плиту.

Патрон выполняет функцию держателя сверла, которое будет использовано в ходе сверления отверстий различных диаметров.

Электрический двигатель, получающий питание от бытовой сети, предназначен для создания вращающего момента и передачи его патрону через передаточный механизм.

Передаточный механизм позволяет уменьшать или увеличивать скорость вращения патрона при перестановке имеющегося в нем приводного ремня с одной пары шкивов на другую. Шкив для сверлильного станка можно взять от оборудования промышленного изготовления или сделать самостоятельно.

Органы управления - это кнопки включения/выключения электродвигателя, а также рычаг, посредством которого вращающееся сверло заглубляют внутрь обрабатываемой детали.

Измерительное оборудование представляет собой линейку, которая закреплена на вертикально движущейся части станка. При этом точка отсчета расположена на неподвижной части, а движущаяся совместно со сверлом вниз линейка указывает глубину высверливания глухого отверстия.

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина - площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

  • несущая станина;
  • стабилизирующее рамочное устройство;
  • планка, предназначенная для перемещения рабочей головки;
  • устройство амортизации;
  • планка крепления электрического двигателя;
  • электродвигатель;
  • блок питания электродвигателя;
  • переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

Самодельный мини - станок для радиолюбителя готов к эксплуатации .

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно - присадочный несложно даже в домашней мастерской.

Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

  • электрическая или ручная дрель;
  • лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
  • деревянные бруски;
  • шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

После подключения вилки электрической дрели к сети переменного тока самодельный станок готов к эксплуатации по назначению.

Вариантов множество. Можно сделать хороший станок из фотоувеличителя. В этом случае старое оборудование уже имеет готовую станину и вертикальную направляющую. Остается только закрепить каретку с электродрелью.

В основе рулевая рейка

Безусловно, оборудование для сверления отверстий на основе электрической дрели - это оригинальное, эффективное и простое решение проблемы. Однако, как поступать в ситуации, когда дрель понадобится в качестве отдельного инструмента, разбирать станок или покупать вторую дрель?

Чтобы не утруждать себя ответом на эти вопросы, можно принять следующее решение - изготовить самодельный сверлильный станок из рулевой рейки автомобиля. Для изготовления этого оборудования необходимо подготовить следующие материалы:

В ходе создания станка потребуется сварочное оборудование и токарный станок.

Создавая устройство из рулевой рейки, необходимо строго придерживаться следующего порядка выполнения работ:

Устройство собственного изготовления, собранное на рулевой рейке легкового автомобиля, готово к пробному пуску.

Необходимый в условиях домашней лаборатории инструмент, каким является станок для сверления отверстий, можно и нужно делать самостоятельно. Это позволит не только сэкономить деньги, но и подтолкнет мастера к созданию оборудования, которое будет максимально полно соответствовать его требованиям к качеству выполняемых работ, а также позволит эффективно воплотить в жизнь все творческие решения.

Просмотров
