Ролики для наружной проводки. Ретро проводка: особенности проектирования и монтажа (145 фото). Некоторые моменты, которые нужно учесть при проведении скрытых работ

Евгений Седов

Когда руки растут из нужного места, жить веселее:)

Содержание

Винтажное направление интерьеров помещений стремительно и основательно набирает обороты популярности. Дело не только в моде стиля под старину, наружная ретро-проводка с керамическими (фарфоровыми) изоляторами и витыми проводами очень актуальна в деревянных домах. Главной причиной предпочтения внешней электропроводки винтажного направления, кроме эстетической, является сложность при прокладывании внутренних проводов согласно требованиям ПУЭ (правил устройства электроустановок).

Что такое ретро-проводка

Наружная электропроводка под старину представляет собой систему витых одножильных проводов, скрученных воедино, которые при помощи роликов крепятся к стенам. Чтобы придать ретро-проводке винтажный стиль, применяют провода с оригинальной оплеткой, декоративные изоляторы, кабель-каналы, розетки и выключатели. Название «ретро» электропроводка получила, потому что в былые времена, начиная с конца XVIII века, так прокладывались провода в жилых, общественных и промышленных помещениях.

Основные элементы

Для полного представления, что такое винтажная проводка, нужно рассмотреть каждый элемент системы ретро-электропроводки. Тогда особенности устройства открытой проводки прояснятся. Абсолютно все комплектующие электрической системы в старинном стиле выполнены из дорогих, высококачественных, и поэтому надежных материалов с низкой горючестью.

Составляющие ретро-проводки:

1. Плетеные провода состоят из медной проволоки с диапазоном сечения 0,75–2,5 мм. Первоначально ее покрывают подслоем ПВХ, а сверху кабель декорируют хлопковыми, шелковыми нитями или стекловолокном. Поверхностный слой проводов пропитывают раствором, препятствующим возгоранию.
2. Изоляторы из керамики (фарфора) имеют внутри отверстия для крепления к стене или потолку.
3. Монтажные короба, выключатели, розетки выполнены в стиле ретро.

Сфера применения

Электрическая проводка в стиле ретро служит не только украшением интерьера помещения, но и вдобавок сохраняет жилище в безопасности. Повсеместное применение наружная проводка нашла в срубах из клееного бруса и бревна, прошедшего оцилиндровку либо частичную острожку. Прокладку такой электропроводки используют для каркасных, щитовых домов, а еще для помещений со стенами из газосиликата, кирпича и бетона.

Монтаж ретро-проводки

Перед тем как протягивать ретро-кабель для наружной проводки, сделайте разметку линий монтажа электропроводки. Далее на местах расключения проводов установите распределительные коробки. После чего на стены нанесите отметки на точках установки изоляторов. Расстояние между керамическими роликами нужно рассчитывать одинаковое, примерно 25–30 см, а промежуток от розеток или отступ при повороте трассы электропроводки должен быть около 5–10 см.

Перед установкой изоляторов выполните монтаж розеток, выключателей, световых приборов. В некоторых случаях, если конструкцией ретро-электропроводки не предусмотрен предварительный монтаж, элементы системы нужно устанавливать одновременно с кабелем. Затем прикрутите изоляторы саморезами к деревянным стенам или дюбелями к бетонным и кирпичным поверхностям и закрепите на роликах ретро-провод, который в конечных точках и трудных местах нужно фиксировать стяжками.

Изоляторы для ретро-проводки

Винтажная наружная проводка под старину требует наличия специальной расходной фурнитуры, в числе которой фарфоровые изоляторы, витые провода, керамические розетки и выключатели. Для системы ретро-электропроводки ролики изготавливают из керамики всевозможных цветов и с разнообразными рисунками. Керамические изоляторы незначительно отличаются в размерах и бывают с узкой либо широкой верхней частью.

Фарфоровые изоляторы ретро-электропроводки от отечественного производителя «Мезонин» имеют колоритный дизайн. Модели керамических роликов с глянцевым блеском отличаются не только привлекательным внешним видом, но и приемлемой стоимостью:

• название модели: изолятор «Мезонин» Россия;
• цена: от 40 рублей за ролик;
• характеристики: в ассортименте глянцевые модели изоляторов разнообразных расцветок и форм в зависимости от провода (двужильный либо трехжильный);
• плюсы: отличное качество и богатый выбор вариантов изоляторов;
• минусы: в ассортименте не хватает роликов с рисунками.

Керамические изоляторы ретро-электропроводки подмосковного производителя «Цион» выполнены в оригинальном стиле. Все экземпляры фарфоровых роликов изготовлены согласно высококачественной технологии и реализуются по гибким ценам:

• название модели: изолятор «Цион» Москва;
• цена: 25 рублей за ролик;
• характеристики: изоляторы из керамики выпускаются в нескольких цветовых вариантах – золото, коричневый, слоновая кость, лазурный и с рисунками «Лето», «Ситец», «Магия золота»;
• плюсы: безупречное качество изоляторов при доступной стоимости;
• минусы: небольшой ассортимент роликов.

Керамические изоляторы для ретро-электропроводки от итальянской компании Retrika имеют элитный вид. Эксклюзивные ролики из высококачественной керамики, покрытой первоклассной глазурью, доступны для покупки по очень приемлемым ценам:

• название модели: изолятор Retrika Италия;
• цена: 24 рубля за ролик;
• характеристики: изоляторы керамические изготавливаются в нескольких цветовых версиях – белый, золотой, коричневый, бронзовый, черный, мрамор;
• плюсы: высокое качество роликов при низкой стоимости;
• минусы: небольшой выбор дизайнерских вариантов изоляторов.

Кабель для ретро-проводки

Эксклюзивная декоративная проводка под старину предусматривает использование двух видов кабелей: двужильного и трехжильного плетеного провода. Основой кабеля служит медная проволока, упакованная, как правило, в ПВХ изоляцию. Второй оболочкой провода выступает оплетка из текстильных или синтетических материалов, пропитанных антипиренными составами, которые понижают горючесть.

Декоративный кабель для ретро-электропроводки от отечественной компании «Мезонин» в оплетке из искусственного шелка смотрится эффектно и дорого. При этом реальная стоимость провода, независимо от безупречного качества, очень доступная:

• название модели: витой двужильный провод «Мезонин» Россия;
• цена: 48 рублей за метр кабеля;
• характеристики: двужильный монтажный провод с изоляцией ПВХ-пластикат в декоративной оплетке из полиэфирной нити разных оттенков;
• плюсы: абсолютная безопасность, привлекательный дизайн, приемлемая стоимость кабеля;
• минусы: продажа бухты от 50 метров.

Дизайнерский кабель для ретро-проводки от итальянского производителя Retrika выделяется стильным внешним видом. Изготавливаются винтажные провода на высокотехнологичном оборудовании с учетом пожарной безопасности и реализуются по приемлемой стоимости:

• название модели: двужильный витой провод «Ретрика» Италия;
• цена: 60 рублей за метр кабеля;
• характеристики: двужильный провод под монтаж с изоляцией прорезиненной защитной оболочкой покрыт декоративной оплеткой из искусственного шелка;
• плюсы: идеальная защита кабеля от истирания и возгорания;
• минусы: высокая стоимость получается при покупке больших объемов провода.

Декоративные кабели для ретро-электропроводки подмосковной фирмы «Цион» выполнены лучшими мастерами организации по современным технологиям с учетом всех стандартов. За счет представительного дизайна проводов в сочетании с идеальными функциональными характеристиками, приспособления для электрификации этой компании пользуются большим спросом.

Сделать проводку в деревянном доме по всем правилам очень и очень непросто. По стандартам допускается скрытая укладка кабелей металлических кабель-каналах или штукатурке толщиной не менее 2 см. Оба варианта трудновыполнимы, требуют значительных затрат времени и обходятся дорого. Есть еще один выход — открытая проводка. Чтобы придать ей большую декоративность используют не обычные, а специальные провода в декоративной оплетке, интересной формы изоляторы, розетки и выключатели. Все это выполняется в стиле «под старину» и отлично вписывается в обстановку брусового дома и сруба. Часто такой вид открыто проводки называют «ретро», так как именно так когда-то и проводили свет. Так что ретро проводка в деревянном доме — отличная возможность сделать совой дом оригинальным и безопасным.

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм 2 и 2,5 мм 2 . Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Изоляторы

При прокладке ретро-проводки провода фиксируются на изоляторах (их еще называют «ролики»). Чаще всего их делают из керамики, в которую добавляют красящий пигмент. Но есть и пластиковые (из негорючего пластика, можно найти металлические.

Форма у изоляторов для ретро проводки характерная — в сечении напоминает цифру «8», но есть отличия, которые влияют на удобство работы. Это размер верхней части. Она может быть меньшего и большего диаметра. Если используются двухжильная проводка, брать можно любые — провода хорошо лягут в любом случае. Если же провод трехжильный, лучше брать изоляторы с большим радиусом верхней части — три провода уложить бывает проблематично.

Параметры изоляторов под ретро-проводку следующие:

• диаметр основания 18-22 мм;
• высота — 18-24 мм.

Цветов много и с их выбором определиться не всегда просто. Их можно взять под цвет оплетки провода или под цвет стен, можно — такого же оттенка, как выключатели/розетки, а можно — просто белые. В каждом случае приходится определяться исходя из интерьера и того, насколько декоративной вы хотите сделать проводку.

Количество изоляторов для открытой проводки

Какое количество изоляторов может понадобиться? Считать надо по метражу открытой ретро проводки. На один метр используют 1-3 штуки. Нормы нет, а ориентируются все на один параметр: чтобы было красиво. Основная задача — чтобы провода не провисали.

Когда тянут ретро-провод горизонтально, приходится ставить изоляторы чаще, вертикально — можно и реже. Вообще, если ретро проводка в деревянном доме, то ориентироваться надо на количество бревен. Если они диаметром 30 см и больше, ставят через бревно, если меньше — красивее смотрится через два.

Цены и производители

Изоляторы для винтажной открытой проводки стоит искать одновременно с кабелем. Обычно их подбирают в тон к проводам, так что можно подбирать одновременно, у одного производителя и провода, и изоляторы.

Самые дешевые изоляторы делают из специального пластика. Они строят до 10 рублей (порядка 10-15 центов). Так что цена более чем доступная. При мерно в два раза дороже стоят керамические ролики для ретро проводки. Кроме «обычных» моделей есть варианты с росписью, различными орнаментами. Но цена уже далеко не маленькая.

Выключатели, розетки, распаечные коробки в стиле ретро

Наружная проводка подразумевает использование розеток и выключателей для наружного монтажа. Многие производители, которые выпускают ретро-кабель и изоляторы, производят и эти устройства в особом, винтажном стиле.

По ценам тут есть приличный разброс, но он объясняется происхождением устройств. Европейская продукция сделана качественно. Отличные внешние данные и качественная электрическая часть. Но цены на одинарные розетки/выключатели стартуют от 30$ за единицу. И это — самые дешевые. Но стоит сказать, что служить они будут десятилетиями. Хорошие модели есть у Thomas, Aldo Bernardi, LLinas.

Есть электророзетки, выключатели распределительные коробки в стиле ретро, которые производятся в России. Наиболее известна в этой области фабрика «Гусевъ». Их продукция есть как в стиле «лофт», так и с росписью под хохлому, гжель и другие техники. Встречаются очень интересные модели. Цена на эту продукцию сравнима с европейскими аналогичными продуктами, но дизайн уникальный.

Самый дешевый сегмент — продукция китайского производства. Многие внешне очень даже неплохо выглядят, но электрическая часть далеко не всегда на высоте. Но это для китайских продуктов не новость. Может работать долго и без проблем, а может стать источником проблем.

Электроустановочные изделия в стиле ретро фирмы «Гусевъ»





Эта серия называется «русская усадьба»
Ручная роспись….

Еще один выход — найти среди стандартных коллекций подходящие по стилю варианты. Для колоритных интерьеров это не выход, но для нейтральных современных стилей очень даже подойдет. YFghbvth? tcnm e LeGrand, Elso Contura,

Как сэкономить

Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.

Смешанный тип прокладки

Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.

Изготовить витой провод своим руками

Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.

При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.

Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:

Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.

При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.

Ретро проводка в деревянном доме: правила

Современных норм и правил именно для открытой проводки нет, но наверняка можно воспользоваться старыми. В старых учебниках указывается, что:

Вообще ретро проводка в деревянном доме — дело кропотливое. Надо заранее продумывать установку каждого изолятора. Они крепятся длинными саморезами через сквозное отверстие. Закрепили не на том месте — получили в стене дырку. Ее потом можно замазать шпаклевкой по дереву, но это — дополнительное время.

Об устройстве открытой проводки в стиле ретро все время ведутся споры насчет того, снизу или сверху делать разводку кабеля к розеткам и выключателям. Их все чаще делают совсем невысоко над полом и при нижней разводке кабеля уходит меньше. Но в таком случае есть вероятность того, что незащищенный кабель может быть поврежден. В общем, выбирает каждый самостоятельно.

В доме, построенном из древесины, можно проложить проводку практически любым способом. Однако в последнее время дизайнеры выбирают Ведь подобный метод обладает рядом преимуществ. Во-первых, это неплохой способ организации электросети в доме. Во-вторых, проводка, проложенная подобным образом, максимально подчеркивает стиль ретро во всем интерьере.

Что значит ретро-проводка?

Что же такое ретро-проводка? Фото поможет ответить на поставленный вопрос. Подобный метод монтажа электрического кабеля в прошлом столетии считался единственным. Однако спустя время провода стали укладывать в специальные короба - каналы, или же штробы. Проводка в ретро-стиле стала применяться редко. Чаще всего подобный способ монтажа используют только для того, чтобы подчеркнуть оригинальность интерьера. В последнее время многие производители начали выпускать целые серии витой арматуры.

Сегодня у потребителей есть возможность приобрести телевизионные, телефонные и электрические кабеля, люстры, розетки и распределительные коробки, выполненные в стиле прошлого века. Стоит отметить, что для их создания в основном используют фарфор, электротехнический пластик, латунь и медь.

Особенности прокладки проводки в стиле ретро

Большинство загородных коттеджей, где применяется данный метод укладки электрического кабеля, насыщены осветительными приборами и разнообразной энергоемкой бытовой техникой. Именно поэтому при монтаже нужно использовать провода из меди (при прокладке к люстрам и лампам) с увеличенным сечением (до 1,5 мм²), а для питания розеток - до 2,5 мм².

Стоит отметить, что ретро-проводка в деревянном доме не скрывается в стенах. Это строго запрещено. Обусловлен данный факт пожарной безопасностью всего здания. Витая электропроводка в доме позволяет решить множество задач. Кабеля практически не контактируют с поверхностью стены. При этом все розетки, а также выключатели должны быть накладными.

Основные правила монтажа проводки в стиле ретро

Монтаж проводки в стиле ретро следует осуществлять на расстоянии 10 мм от поверхности стены. Пожары чаще всего возникают из-за отсутствия нормального контакта проводов в распределительной коробке. Именно поэтому каждый кабель должен быть хорошо зафиксирован. Для этого лучше всего использовать специальные клеммники. Что касается распределительных коробок, то их лучше устанавливать в легкодоступном месте.

Монтируется подобная электропроводка в доме не только из дерева, но и кирпича. В данном случае ролики лучше всего крепить дюбелями. При вкручивании шурупа гильза расклинивается. Этот элемент обладает волокнистой структурой. Поэтому при монтаже не возникает проблем.

Что нужно знать о монтаже кабеля

Жгут проводки обычно состоит из двух или же трех жил. Его выбор зависит от наличия заземления. После и до изолятора перед креплением на кабель следует надеть отрезки термоусаживаемой трубки, которая будет идеально подходить по цвету. Эта предосторожность позволит сделать крепление более надежным. должна соответствовать всем правилам пожарной безопасности. Что касается кабеля, то он должен быть сертифицирован для укладки открытой проводки.

Ролик для лучше фиксировать шурупами по дереву. При следует устанавливать фарфоровые изоляторы у каждого выключателя и розетки. Размещать их стоит на расстоянии 5 см от каждой электроточки. Ролики надо крепить по линии провода с промежутками в 0,5 метра, а на изгибах - 0,45 метра, а также под углом в 45°. Чтобы соединить кабель в распределительной коробке, необходимо использовать клеммники для гибкого провода.

Стоит ли использовать гофротрубу?

Если ретро-проводка в деревянном доме открытая, то гофротрубу можно не использовать. Однако стоит учесть, что кабель с большим сечением в этом стиле не изготавливают. Поэтому он вряд ли впишется в общий интерьер. В данном случае его можно скрыть в гофротрубе. Если же в некоторых местах прокладка проводка будет осуществляться в скрытых каналах, то следует использовать специальный кабель с соответствующим индексом пожарной безопасности.

Также провода, предназначенные для энергоемких приборов, надо укладывать в гофротрубу. Для этих целей можно использовать и обычный пластиковый кабель-канал, который максимально подходит по цвету. Нередко ретро-проводка в деревянном доме прокладывается только на заметных глазу участках. Это позволяет значительно сэкономить средства.

Как осуществляется монтаж ретро-проводки

Монтаж проводки в стиле ретро в деревянном доме осуществляется в несколько этапов.

1. Определение мест, где будут размещены осветительные и бытовые приборы. Розетки не стоит устанавливать слишком низко, так как возможен риск механических ненамеренных повреждений. При выборе места для оконечных устройств стоит помнить не только о безопасности, но и о комфорте.
2. Следующий шаг - это определение схемы подключения оконечных устройств. От этого зависит надежность всей системы и количество кабеля. Если схема оптимизирована, то проводки и всех комплектующих потребуется немного. Это позволит сэкономить значительную сумму. Ведь ретро-проводка и все необходимые компоненты для ее укладки стоят не очень дешево. При правильном подходе стоимость энергоснабжения снижается.
3. На этом этапе осуществляется разметка трасс. Самый удобный и простой метод - трассировка с применением лазерного уровня. Этот позволит избежать неточностей.
4. Крепление по намеченной трассе роликов.
5. Следующий шаг - установка монтажных и
6. Распайка проводов и подключение оконечных приборов. При соединении кабеля нужно избегать скруток.
7. Проверка всех подключений, замер сопротивления.

В заключение

Монтаж ретро-проводки не вызовет больших затруднений, если соблюдать все правила. В результате получается неплохое дополнение к основному стилю интерьера. Если использовать исходные материалы для ретро-проводки, которые соответствуют всем требованиям, то можно не опасаться внезапного возгорания.

В современном ритме жизни люди стараются найти время для поездки за город. Там можно спокойно провести время, сидя в деревянном доме и наслаждаясь видом милых сердцу старинных вещей.

С недавних пор стала входить в моду открытая электропроводка в стиле ретро, а с ней и весь ассортимент ретро-комплектующих.

При наличии спроса появилось и предложение, причем довольно масштабное, учитывая специфику и небольшие размеры этого сегмента рынка.

Мы можем встретить как отреставрированную настоящую старинную проводку и арматуру, так и «новодел», стилизованный под старину с той или иной степенью достоверности и выпускающийся под итальянскими, испанскими и российскими торговыми марками.

Если вы твердо решили, что последним штрихом в оформлении помещения в старинном стиле будет электропроводка ретро, то в этом случае у вас есть четыре варианта:

• приобрести современную репликацию;
• купить восстановленные старинные провода, розетки и выключатели;
• сделать проводку самостоятельно, но для этого придется полазить по заброшенным домам в поисках вожделенных артефактов. В этом случае в качестве современной альтернативы можно приобрести провод РКГМ в изоляции коричневого цвета, он достаточно органично смотрится на фоне бревенчатых стен;
• сделать бутафорию: использовать современную скрытую проводку, а поверх стен проложить декоративную.

Как делается электропроводка в стиле ретро своими руками

Сначала подробнее рассмотрим основные методы приобретения комплектующих.

1. Самый простой, но одновременно и самый затратный по финансам — купить всё в специализированном магазине. Сегодня несколькими компаниями предлагается электропроводка под старину множества моделей и оттенков.

Стоит отметить продукцию Villaris, Salvador, Fontini, Bironi, Гусевъ. По сути, это современная кабельная продукция, имеющая изоляцию из ПВХ и снаружи упакованная в чулок из негорючего шёлка, а также современные розетки и выключатели, оформленные в стиле прошлых лет.

При составлении сметы следует ориентироваться на такие цены:

• 5 — 15 тысяч рублей за стометровую бухту кабеля;
• 20 — 50 рублей за каждый ролик – изолятор;
• 600 — 3600 рублей за каждый выключатель или розетку;
• 550 — 1800 рублей за единицу подложек, угловых и поворотных изоляторов.

С такой проводкой органично будут смотреться светильники в стиле «Loft» и лампы Эдисона.

Из «плюсов» – это электробезопасность и соответствие современным требованиям, упрощенный монтаж по сравнению со скрытой проводкой, возможность изменять трассы в процессе эксплуатации. К тому же богатый выбор как стилизации под эбонит, так и под фарфор с медью.

Минусы будут заметны любому, кто разбирается в теме. Хотя, если изначально такая проводка позиционируется как «похожая на настоящую», то ничего плохого в использовании современной продукции нет.

2. Если вы не любите компромиссы и вам нужно соблюсти стиль времён зарождения бытового электричества, ваш путь лежит на специализированные форумы. Там вам помогут собрать полностью аутентичный комплект из медно – резиново – матерчатых проводов, фарфоровых изоляторов, эбонитовых или медных подложек, выключателей, патронов и розеток.

Стоить электропроводка ретро в деревянном доме будет недёшево, ведь вам нужно заплатить за поиски и восстановление комплектующих начала прошлого века.

Главный положительный момент – это полная аутентичность. Никто не сможет вас упрекнуть, что вы использовали современный «штамп под старину». Только настоящее ретро без компромиссов. К тому же «витая пара» на керамических изоляторах быстро монтируется и относительно безопасна.

Отрицательные стороны такой установки очевидны: обладая высокой оригинальностью, такая проводка не укладывается в современные представления о безопасности электроустановок, ведь заземление в те времена ещё не было предусмотрено, да и сечение старых проводов явно не рассчитано на современные мощности.

К тому же пятидесятилетний медный провод, скорее всего, уже пострадал от окисления, резиновая изоляция местами рассохлась, а старинные розетки и выключатели изготавливались с использованием фенолформальдегидной смолы, которая при нагреве источает неприятный и вредный запах.

Кстати, распределительные коробки стали использоваться сравнительно недавно, а в старину провода сплетали между собой, обвивали вокруг роликов и прятали скрутку под тканью наружной изоляции.

3. Если вы ограничены в средствах, но располагаете свободным временем, то можете самостоятельно найти всё необходимое для инсталляции. Для этого нужно терпеливо искать недостающие элементы в развалинах старых домов, мыть, реставрировать, возможно, пропаивать контакты.

Полезно посещать сельские магазины в отдаленных районах, там еще можно найти фарфоровые изоляторы, эбонитовые распределительные коробки, а то и выключатели с розетками.

Погрузиться в былое помогут розетки и выключатели начала прошлого века, электропроводка в стиле ретро, фото старинных машин и механизмов.

4. Последний вариант больше подходит для дизайнеров. Суть его заключается в прокладывании муляжа навесной проводки параллельно существующей скрытой.

Как мы заметили, символом ретро-проводки являются свитые между собой 2 провода в шелковой оплетке и надетые на ролик – изолятор. Этим пользуются для создания антуража.

На стену прикручиваются изоляторы, на них устанавливается любой подходящий по длине и внешнему виду кусок проводов, свободные концы которых любыми доступными средствами крепятся к существующим розеткам и выключателям.

Для усиления эффекта можно прибегнуть к «патинированию», распылив на розетку соответствующее покрытие из аэрозольного баллончика.

Монтаж

После того, как все материалы закуплены, можно приступать к укладке проводки.

Если кабель нужно скрутить из проводов — воспользуемся дрелью или шуруповертом. Если кабель уже готов — крепим к стене ролики — изоляторы.

1. Чтобы создать законченный вид — откладываем в сторону саморезы и шурупы с головкой под крестообразную отвертку или torx. Мы воспользуемся шурупами под плоский шлиц либо гвоздями. Аккуратно размечаем положение роликов так, чтобы расстояние между роликами было одинаковым. От стены и потолка также расстояние не должно отличаться — только в этом случае наша проводка будет выглядеть эстетично.
2. После того, как ролики установлены, аккуратно крепим на них витую пару. Следим за тем, чтобы провода не скручивались «барашками» и не провисали.
3. Провод в углах может проходить как через ролики, так и через поворотные керамические трубки. Для пропуска проводки сквозь стену используем керамическую или медную трубку.
4. Ответвления и соединения делаем либо скрутками с последующей обмоткой матерчатой изоляцией, либо используем эбонитовые либо керамические распределительные коробки. Предпочтительно использовать коробки с винтовыми зажимами.
5. Розетки и выключатели крепим к стене через подложку. Помимо оригинальности, это требуется и для безопасности.

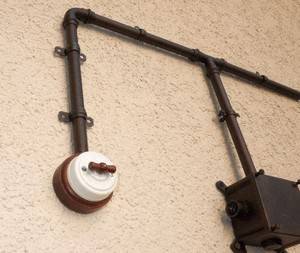

Стиль Loft

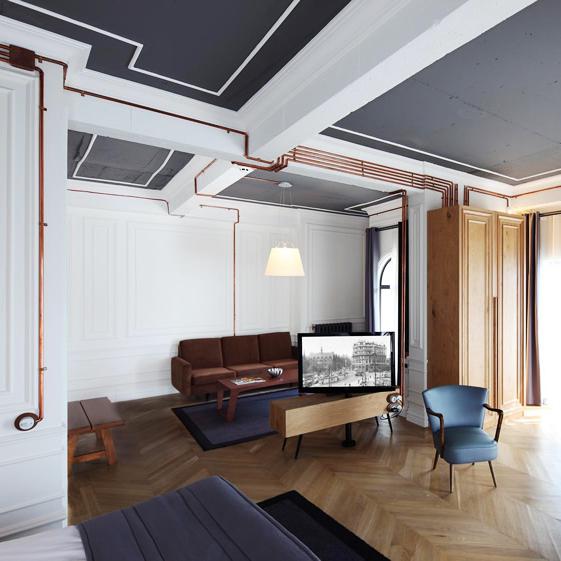

В конце статьи хочется затронуть ещё один стремительно набирающий популярность стиль ретро-проводки – Loft. Основное отличие этого стиля – расположение открытой проводки внутри труб.

Они могут быть стилизованы как под медь, так и под латунь и даже состаренный эбонит. Акцент на урбанистическом дизайне характерен для жилых помещений, переоборудованных из подсобных – чердаков и мансард.

В продаже можно найти как сами трубки, так и соединительные и крепежные элементы.

Мы рассмотрели все основные способы сделать своё загородное жильё «ближе к истокам» с помощью правильно выбранного варианта электрификации. Сделанная своими руками, электропроводка ретро в деревянном доме способна подарить уют обитателям дома и чувство восхищения гостям.

Видео о том как правильно сделать электропроводку ретро

Сейчас, по мере возрастания моды на деревянные дома о таком виде электрической проводки снова вспомнили, ведь другого способа решения для монтажа проводки по деревянной стене и потолку, особенно если дом изготовлен из круглого бревна, нет.

Электропроводка ретро в деревянном доме

Электропроводка на изоляторах сейчас как никогда популярна среди заказчиков. Это говорит о том, что ее эстетические свойства оценили по достоинству.

Что собой представляет такая ретро проводка ? Это одножильные провода, которые особым образом скрутили между собой. Они прокладываются открытым методом с помощью изоляторов, которые закреплены на стене или потолке. Следует учитывать то, что расстояние до поверхности, на которой закрепляется провод, не может быть меньше, чем сантиметр. Такое расстояние является абсолютной нормой по соблюдению пожарной безопасности.

Первый слой ретро проводки представляет собой изоляцию из винила. Верхний или второй слой — это хлопковая ткань, пропитанная специальным огнеупорным лаком. Однако встречаются провода в оплетке из стекловолокна. Дорогостоящие кабели имеют шелковую верхнюю изоляцию. Но на то они и дорогостоящие.

Кабель для ретро проводки должен быть изготовлен из меди и иметь сечение по линии освещения полтора миллиметра, а по розеточным линиям 2,5 мм. Для розеток, от которых запитаны электроводонагревательные котлы и варочные плиты, используют провода с большим диаметром сечения.

Перед тем как выбрать кабель нужно произвести точный расчет нагрузок , выбор «на глаз» здесь не пройдет, ведь от несчастного случая никто не застрахован. Если это трудно сделать самому, нет должного опыта, то можно обратиться за помощью к специалистам.

Монтаж проводки – ретро

Для того чтобы сделать разводку проводки ретро в деревянном доме , необходимо иметь:

• распределительные коробки;
• кабели нужного сечения;
• розетки накладного типа;
• выключатели накладного типа.

Разводка электропроводки осуществляется после выполнения отделочных работ, поверх обоев, окрашенной или лакированной поверхностей.

Сейчас выпускаются детали для монтажа, имеющие разную окраску . Это удовлетворяет даже самые изысканные вкусы.

При подборе цветовой палитры деталей монтажа, нужно учитывать, что одна и та же деталь, отличие которой только в цвете имеет разную стоимость. Взять, к примеру, кабель, имеющий коричневый цвет, он на половину будет стоить дешевле, чем такой же, но золотистого цвета.

Вначале следует подобрать изоляторы, и только потом крепежи. Это нужно для сочетания цвета и длины роликов. Шурупы выбирают по длине такие, чтобы они надежно и прочно фиксировали изоляторы на поверхности. Поэтапное осуществление монтажа таково:

1. Определяется место, где будут располагаться розетки, выключатели, осветительные приборы. При открытой ретро проводке, розетки должны быть подняты над полом на достаточную высоту. Тогда не возникнет риск повреждения.
2. Выбор схемы для подключения оконечных устройств. От этого зависит надежность эксплуатации системы.
3. Разметка трассы. Она осуществляется с помощью лазерного уровня. Подбирается наиболее оптимальная трасса, это поможет как при эксплуатации, так и в виде эстетики.
4. Прикрепление роликов по разметкам.
5. Установление монтажных коробок.
6. Подключение и распайка проводов. Необходимо быть внимательным, провода не должны скручиваться.
7. Завершающий шаг – это замер изоляционного материала на сопротивление и проведение испытательного включения.

Ретро электрика в деревянном доме имеет одно преимущество: это эстетический вид . Если к ней правильно подобрать интерьер, то это будет говорить об отменном вкусе хозяина.

Где выпускают детали ретро проводки?

Такие детали ретро проводки как провода, арматура для монтажа, приходится закупать в Италии. Самыми популярными являются фирмы Fontini, Gl Gambarelli . Они выпускают не только провод для ретро проводки, но и ролики, различные виды выключателей, распределительные коробки и многое другое.

Весь дизайн этих элементов выполнен под старину. Материал, из которого изготовлено – фарфор. Все это выполнено так, что опасаться пожара не приходится, все отвечает нормам самой высокой степени пожарной безопасности.

Ретро проводка по карману не всем желающим, а исключительно тем персонам, которые могут себе это позволить.

Даже если взять во внимание продукцию фирмы «Salvador» , предприятия которой располагаются в Китае, она не уступает в цене европейским аналогам. Так что сэкономить вряд ли представится возможным.

Кабели можно выбрать по цвету оплетки, но здесь уже дело вкуса. Кому-то нравятся все оттенки коричневого, а кто-то предпочитает контрастные тона, белый на черном или наоборот.

Под окраску провода подбираются розетки и распределительные коробки, ролики.

Из-за высокой стоимости провода для ретро проводки можно выполнить часть проводки в стиле ретро, а часть провода спрятать за обшивкой. Если провод предусматривают спрятать в гофрированную трубу, то вместо этого можно задействовать кабель-канал, который подбирается под цветовую гамму стены.

Есть еще один нехитрый способ сделать ретро проводку дешевле. С разрешения хозяина, конечно. Для этого часть проводки, которая ответвляется от вводного щита и служит для питания групп, выполняется обычным кабелем плод обшивочным материалом. Дорогой ретро провод идет от распределительных коробок к выключателям, розеткам и осветительным приборам. Иногда для ретро дизайна интерьера этого вполне достаточно, так как самая видная часть проводки это та, которая идет по стенам и на потолок.

Для того чтобы соединить жилки кабеля в ретро проводке используют обычно два распространенных способа:

1. Первый способ заключается в зачистке концов провода и изоляции скрутки. Если при этом не забыть о флюсе и не жадничать с припоем, то соединение будет оставаться надежным долгие годы.
2. Второй способ – это зачистка концов кабеля и посадка их на клемники. Этот способ отлично подойдет, если придется соединять ретро кабель и ВВГ, потому что он единственный подходит для такого соединения.

Подводя итоги…

На отечественном рынке правят импортные производители ретро-проводки. Цена на составляющие такой проводки высокая, вот именно поэтому такое электрообеспечение дома становится роскошью, которая доступна не каждому.

Правда, есть маленькие сдвиги в сторону отечественного производителя , но предприятия эти почти кустарные и не могут обеспечить всех желающих своей продукцией. Причем фарфоровые заготовки заказываются у одного производителя, необходимая механика у другого, а собирается все это вместе, где-нибудь чуть ли не на дому.

Так что спрос пока не удовлетворен, но при помощи конкуренции цены становятся значительно ниже. И со временем ретро-стиль в проводке сможет себе позволить более широкий круг почитателей «старины».
