Встроенная кровать своими руками. В нашем электронном каталоге - откидная кровать своими руками ведущих итальянских производителей. Как сделать своими руками шкаф-кровать? О конструкции

Одним из наиболее стильных и эргономичных решений для необычных спален в частных домах и квартирах является покупка такой мебели, как шкаф-кровать. По своему внешнему облику она ничем не отличается от обычной кровати, однако главная ее особенность скрывается внутри. В конструкции шкафа-кровати есть механизм, который крепит ее к стене. Таким образом, при нехватке свободного пространства можно запросто сложить спальное место, закрепив его в вертикальном положении, и тем самым существенно расширить свободную площадь. Вечером же конструкция легко переводится в горизонтальное положение, а благодаря специальному откидывающемуся механизму справиться с ней может абсолютно любая домохозяйка.

В шкаф, имеет именно такой облик, как на фото.

Как видите, конструкция довольно необычная.

Как сделать своими руками шкаф-кровать? О конструкции

Для начала давайте рассмотрим конфигурацию данного типа мебели. А состоит она всего лишь из нескольких частей:

1. Основания (спального места).
2. Стального каркаса (рамы), который закрепляется к стене.

При этом основание приделывается к нижней части рамы. Такую конфигурацию в мебельной индустрии также называют «кровать-купе». Она может крепиться к раме одной из коротких сторон. В таком случае мебель в сложенном состоянии будет иметь вид шкафа. Если же основание конструкции соединяется длинным концом, то изделие в таком состоянии может использоваться в качестве тумбы. Однако какой бы вид шкаф-кровать не имела, главное - чтобы на стене она прочно закреплялась и не «съезжала» в горизонтальное положение.

О чертеже

Как мы видим, шкаф-кровать (фото схемы данной мебели можно увидеть чуть ниже) имеет весьма примитивную конструкцию. Однако если вы решили сделать данное изделие своими руками, не стоит отказываться от чертежа. Нарисуйте схему расположения всех делателей и механизмов, просчитайте расстояния, все габариты и произведите расчет. Так вы не только снизите риски создания кривой конструкции (как бывает в случае создания изделия по чертежу «из головы»), но и существенно уменьшите расход на материалы, поскольку уже будете знать точное количество металлических уголков и древесных досок. При покупке последних следует уделить особое внимание их качеству, так как именно от них будет зависеть правильность расположения матраса и ваш комфорт во время сна в целом.

На досках он должен лежать плотно. Но вместе с тем размещать матрас следует так, чтобы при необходимости можно было его легко снять.

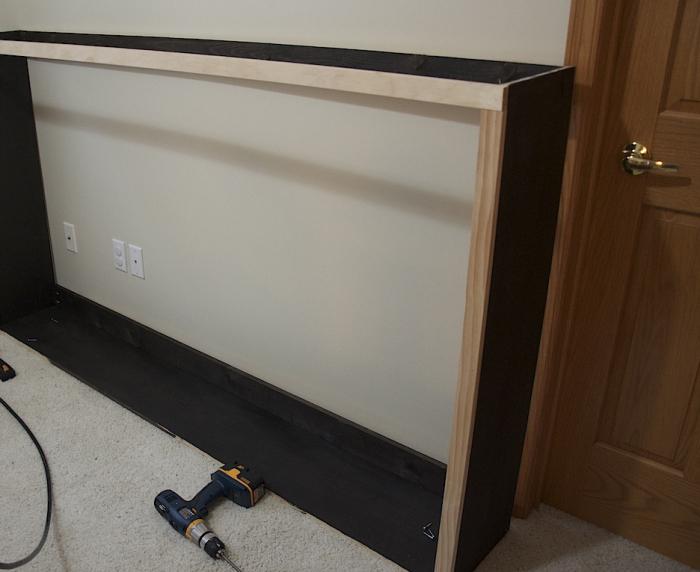

Шкаф-кровать своими руками - процесс сборки конструкции рамы

Рама - это основание всей кровати, которое должно выдерживать колоссальные нагрузки и не гнуться при механических повреждениях. В нашем случае она будет состоять из 3 сторон одинаковой высоты и бортиков, удерживающих доски и матрас. Одна из сторон будет снабжаться подъемным механизмом, соответственно, она должна быть максимально прочной и надежной. Ее высота может быть равна всем остальным сторонам, а может быть немного ниже - разницы в этом нет. Какой выбрать своими руками сделанная, может снабжаться как газовым лифтом, так и мебельными петлями. Последний вариант может рассматриваться в случае, если бюджет на изготовление данной конструкции сильно ограничен.

Но перед тем как сделать шкаф-кровать своими руками, помните, что все детали, которые будут образовывать раму, необходимо соединить в целостную конструкцию древесными штырями. Предварительно их следует намазать специальным клеем. Также перед установкой нужно просверлить отверстия для них. Штыри должны иметь не круглую, а прямоугольную форму, то есть каждый угол в них имеет наклон 90 градусов. Конечно, одним клеем невозможно гарантировать надежное соединение всех деталей, поэтому, когда он высохнет, вкрутите в конструкцию дополнительно несколько саморезов. Так вы сможете окончательно закрепить все стороны кровати.

Ограничители

После ввинчивания саморезов, на шкаф-кровать своими руками необходимо установить специальные ограничители для матраса. Также не следует забывать о дополнительных ребрах жесткости, которые будут придавать устройству большую прочность. По всему периметру следует закрепить рею с сечением 100х50 миллиметров. Она и будет служить ограничителем для матраса. Здесь же крепим продольную перекладину. После этого необходимо установить поперечные дощечки. На последних будет лежать сам матрас. Доски устанавливаются на равном друг от друга расстоянии. Оптимальная дистанция - это 50 сантиметров.

Место крепления

Как сделать шкаф-кровать своими руками после сборки рамы? Здесь вам нужно продумать, в каком именно месте она будет устанавливаться к стене. Лучше всего использовать саморезы, соединив шкаф с основанием.

Также можно применить специальные стальные крепления, которые приделываются к сторонам устройства и далее монтируются к стене.

Установка подъемного механизма

Как мы уже отметили выше, данная мебель укомплектовывается либо газовыми лифтами, либо мебельными петлями. В первом случае вам потребуется купить 2 лифта и для каждого из них сделать соответствующее основание с одной из сторон рамы.

В случае с петлями вам тоже понадобится 2 таких устройства. Обратите внимание - шкаф-кровать с подъемным механизмом типа «газлифт» устроена так, что большую часть нагрузки и массы инструмента она берет на себя. Поэтому поднять даже полутороспальный диван можно всего лишь одной рукой.

Фасады

После этого необходимо приобрести и вмонтировать в фасады - дощечки, которые крепятся к длинной стороне рамы устройства. Частично эти детали могут выполнять функцию бортика. Монтируются они к основанию при помощи специальных петель, которые обычно входят в комплект данных изделий.

Если в работе в качестве дощечек и прочих деревянных деталей вы использовали изделия из свежего лесного массива (натуральную сосну, например), то лучше всего обработать ее дополнительно лаком.

Краску использовать необязательно. Достаточно купить банку с прозрачным или полупрозрачным лаком (на этикетке будет надпись «для дерева») и пройти кисточкой все участки поверхности деревянных изделий. Также стоит отметить, что перед лакировкой данное изделие следует тщательно обработать морилкой.

Отделка пленкой

Есть еще один альтернативный вариант - оклеивание древесины специальной пленкой. Она может быть окрашена в хром, древесину любого орнамента или же пластик. Таким образом вы не только защитите кровать от влаги, но и сделаете ее дизайн максимально гармонирующим с интерьером спальни. Кстати, даже панель из ДСП, оклеенная такой пленкой, может выглядеть как натуральный дуб или кедр (разумеется, если подобрать соответствующий дизайн наклейки).

Дополнительно данная кровать может использоваться в роли шкафа в сложенном состоянии. Для этого нужно просто снабдить ее раму дополнительными полочками и Такая конструкция вовсе не вредит интерьеру комнаты, и к тому же существенно экономит свободное пространство в доме.

На данном этапе может окончательно крепиться к стене и использоваться как полноценное спальное место для 1 или 2 человек (в зависимости от того, какие размеры рамы вы выбрали).

Кровать с подъемным механизмом является оптимальным вариантом для малогабаритных квартир, которая позволяет решить сразу несколько проблем, связанных с благоустройством комнаты. Практичность, надежность и многофункциональность являются основными ее достоинствами. Она может выступать не только в роли спального места, но и выполнять функции комода, для хранения разных вещей и принадлежностей. Изготовить кровать с подъемным механизмом своими руками не так сложно, как может показаться на первый взгляд. При выполнении всех требований, рекомендаций специалистов, кровать получится не хуже заводской. Для того чтобы разобраться как это сделать, необходимо весь процесс разделить на несколько этапов, каждый из которых требует особого внимания.

Особенности таких моделей

Кровати с подъемным устройством имеют ряд особенностей, которые необходимо учитывать при изготовлении ее своими руками:

• габариты кровати, которые главным образом влияют на прочность подъемного устройства. Чем больше кровать, тем больший вес будет ложиться на механизм. Согласно стандартам размер кровати составляет 2 метра в длину, ширина односпального места - 0,9 м, двуспального - 2 м;
• кровати с подъемным устройством могут быть одно и двуспальными;
• крепление механизма может быть горизонтальное или вертикальное;
• высота кровати влияет на вместительность короба. Если изделие планируется делать на ножках, то короб будет значительно мельче, чем у кровати без них. У изделия без ножек есть еще один немаловажный плюс, это отсутствие под ним пыли;
• сборка изделия своими руками требует последовательного, ответственного выполнения всех ее этапов, это чертежи, подготовка материалов, изготовление отдельных частей кровати, их сборка. В среднем на изготовление кровати уйдет 1–2 месяца, при условии одновременного выполнения других повседневных обязанностей;
• выбор материала должен производиться не только из личных предпочтений, но и в зависимости от дизайна комнаты, в которой планируется установка изделия.

Кровать со стальным каркасом Схема каркаса кровати с подъемным механизмом Схема конструкции кровати с подъемным механизмом
Схема сборки кровати

Материалы и инструменты

Любой строительный процесс или изготовление мебели своими руками начинается с составления чертежа, а также подготовки необходимых инструментов и материалов. Выбор материала начинается с основы короба. Самым распространенным и недорогим материалом для изготовления любой мебели являются листы ДСП. Но другие материалы, такие как ОСП, стружечные плиты и другие также можно использовать, все зависит от предпочтений владельца, финансовых возможностей. Далее, подготавливается обивочный материал, выбор которого происходит исключительно из личных предпочтений и дизайна помещения.

Начинка кровати, состоит из поролона, обшивочной ткани. Их размеры и толщина подготавливается согласно составленного чертежа.

Наиболее доступным и недорогим материалом для изготовления кровати является ДСП

Для обработки материала и подготовки его к монтажным работам своими руками потребуется такой инструмент:

• уровень;
• рулетка;
• карандаш или маркер;
• электролобзик;
• шуруповерт с разными насадками;
• болгарка с диском по металлу;
• сварочный аппарат;
• строительный фен;
• планки стальные;
• мебельный степлер.

Ортопедическое основание
Материалы для основания
Система трансформации лифт

Какой выбрать подъемный механизм

Дизайн современных кроватей позволяет использовать их в разных по размеру комнатах, имея при этом подходящий подъемный механизм, благодаря которому спальное место может откидываться как горизонтально, так и вертикально. Кроме этого, подъемные кровати классифицируются по виду встроенного подъемника. От него зависит простота и удобство использования мебели. Подъемный механизм делится на 3 вида:

• с ручным подъемом;
• пружинный;
• на газовых амортизаторах.

Газлифт Пружинный Ручной

Механизм с ручным подъемом является самым доступным устройством, потому как он не содержит дополнительных приспособлений в виде амортизаторов или пружин. Кровати с таким механизмом в основном используются для взрослых, так как при открытии короба нужно приложить немалые усилия, детям справится с такой нагрузкой не под силу. Но, кроме недостатков, у ручного механизма есть и преимущества - прочность, долговечность.

Пружинный механизм удобен в использовании, но вот срок его эксплуатации составляет от 3 лет до 5, после чего нужно будет полностью его менять. Основная причина поломки, это износ, растягивание пружины. Большим плюсом пружинного механизма является его цена, она сравнительно небольшая, благодаря чему он очень востребован и пользуется спросом.

Газовый амортизатор является самыми удобным, надежным, долговечным механизмом. Работает устройство плавно, бесшумно практически без вмешательства человека. Срок эксплуатации такого механизма составляет от 5 лет до 10, при постоянном его использовании. Выбор амортизатора осуществляется в зависимости от габаритов изделия, веса спального каркаса. Механизм на газовых амортизаторах является дорогим, но в то же время востребованным.

При изготовлении кровати своими руками, подъемное устройство можно купить в мебельных магазинах или заказать по интернету. Можно изготовить своими руками из подходящих материалов. Но при выборе материалов нужно учитывать то, что нагрузка от матраса ложится не только на амортизаторы и планки механизма, а и на места креплений с крепежной фурнитурой.

Крепление механизма происходит в таком порядке:

• вначале устанавливается верхняя планка устройства, к цокольной части короба, обрешетки спальной плоскости;
• для ее полного закрепления изготавливается планка из железного уголкового проката;
• сборка двух последующих планок позволит контролировать высоту подъема решетки с матрасом;
• крепление нижней опорной планки производится к основному коробу, она необходима для облегчения скольжения шарнирных опор;
• закончив установку механизма нужно проверить все его крепления.

Газлифт крепится на реечное основание
Механизм на газовых амортизаторах
Установка газовых амортизаторов

Делаем подъемный каркас

Сборка подъемного каркаса своими руками состоит из двух основных этапов, это столярно-плотницкие работы и процесс обработки.

Столярно-плотницкие работы:

• сборка начинается с подготовки деталей для каркаса, согласно чертежу, в котором указаны все размеры;
• далее, собирается основа каркаса, это короб из калиброванных досок. Процесс необходимо проводить на полу, для исключения перекосов. Для выравнивания углов необходимо использовать строительный угольник;
• производится стяжка конструкции при помощи металлических уголков, а для прочности места стыков проклеиваются столярным клеем. Во время крепления нужно обратить внимание на шляпки саморезов, они должны утопать в древесину, но не сильно. Появившиеся места спилов рекомендуется сразу обрабатывать от заусенцев;
• в случае больших размеров спального места рекомендуется сделать центральную перегородку вдоль каркаса;
• следующий этап - это крепление реек, которые прикручиваются при помощи саморезов с внутренней стороны боковин, выровняв их по нижнему краю короба. Нужны они для крепления на них ламелей. Размер реек должен быть в пределах 20 на 80 мм;
• в качестве ламелей выступают те же рейки, только длина их будет соответствовать ширине кровати. Крепление их производится на опорные рейки вдоль каркаса, с шагом не более 15 см. Для ламелей подойдет и фанера, но в этом случае установка центральной перегородки обязательна;
• на этом столярный процесс окончен и подъемный каркас готов.

Обработка каркаса:

• этот процесс подразумевает облагораживание деревянных деталей шкуркой или специальной шлиф машинкой и покрытие их лаком;
• одним из нюансов подготовки каркаса является фанерный лист, который ложится на ламели для равномерного распределения нагрузки. Либо можно произвести укладку ламелей с частотой шага 8–10 см.

Сборка каркаса
Борты кровати крепятся с помощью уголков и саморезов
Готовый каркас кровати

Изготовление основного каркаса

Сборка каркаса, как и всех других составляющих элементов кровати, производится поэтапно. Первым делом для изготовления основного каркаса подготавливаются его составляющие. Дизайн, высота, размер спинок, наличие ножек все эти нюансы отражены в заранее составленном чертеже. Главное требование при изготовлении изделия, это надежность, прочность и качество материала.

Как было сказано выше, материал можно использовать любой, в зависимости от финансовых возможностей и личных предпочтений. Для короба двуспальной стандартной кровати (2000х1800) потребуется: для боковых деталей - две доски длиною 207 см, для торцевых элементов нужны две доски длиной 182 см. Сборка их производятся по тому же принципу, что и подъемный каркас, при помощи саморезов, уголков и клея. В сборочном процессе этот момент является самым ответственным, поэтому перед креплением уголков нужно проверить, чтобы все углы соответствовали 90 градусам. Излишки выступившего клея необходимо сразу же удалить, чтоб в дальнейшем он не доставлял затруднений при обработке каркаса.

При изготовлении больших кроватей своими руками в основном коробе нужно установить ребро жесткости, через продольную ось изделия. В случае, когда дизайн кровати предусматривает ножки, то последним этапом в монтажном процессе является их установка. Самый просто вариант их изготовления, это сборка двух брусков (40х50) с установкой их на глубину двух венцов бруса. Для усиления конструкции можно по центру также установить ножку. Поставив конструкцию в исходное положение можно переходить к ее обработке, зачистить и покрыть лаком.

Крепление реек для фанерного дна
Ножки для кровати
Ножки крепятся внутри каркаса
Вид с наружной стороны
Чтобы не царапался пол на торцы ножек можно приклееть кусочки линолеума

Обшивка изделия

Окончательным этапом в изготовлении кровати с подъемным устройством, это ее дизайнерское оформление, обшивка. В зависимости от дизайна помещения, личных предпочтений владельца, а также банальных финансовых возможностей, обшивку можно произвести при помощи:

• ткани;
• кожи;
• дермантина.

Если изделие выполнялось из качественного дерева можно провести его обработку лакокрасочными средствами.

Для обшивочного процесса потребуется:

• ткань (или другие выбранные материалы);
• строительный степлер;
• листовой поролон.

Обшивка производится основного каркаса и спинки кровати. Для создания небольшого объема и воздушности обивочному материалу, между древесиной и тканью делается прокладка из листового поролона. Строительного степлера вполне достаточно для крепления ткани, его металлические скобы, благодаря пружинному механизму, достаточно сильно вбиваются в древесину, и плотно удерживаю ткань.

Ножки оборачиваются обивочным материалом
Финишная установка ножек
Борты кровати обтягиваются поролоном
Сверху поролон прибивается с напуском примерно 3-4 мм
Обивка кожзамом
Так отделывался борт вокруг ножки
Снизу кожзам подбивался с напуском, без подворота
Углы обивки закрепляются

Делаем изголовье

Изголовье для кровати можно выполнить из того же материала что и все изделие либо использовать обычный лист фанеры. На фанере или другом материале нужно произвести необходимые замеры и вырезать при помощи электролобзика ту форму спинки, которая больше всего нравится. Но нужно иметь в виду, что во время обшивочного процесса легче работать с прямоугольными формами.

Из листа фанеры выпиливается заготовка изголовья
К заготовке крепится деревянный бордюр

Обивка изголовья происходит по тому же принципу что и основной каркас, при помощи строительного степлера, обшивочного материала и листов поролона. С той разницей, что для изголовья обшивка должна быть более воздушной, поэтому между фанерой и материалом прокладывается два листа поролона. В зависимости от дизайна кровати, при помощи поролона и разных видов материала, можно придать уникальный вид изголовью.

Крепление поролона
Второй слой поролона Отделка плотным ватином
Натягиваем ткань Готовое изголовье

Подводя итог, можно сказать, что задумываясь как собрать кровать с подъемным механизмом, не стоит пугаться трудностей, ведь это вполне можно сделать своими руками. Главное условие для получения хорошего результата, это последовательное выполнение всех монтажных этапов, первым из которых является составление чертежа, где обозначены все размеры, количество материала, необходимые инструменты. При соблюдении всех геометрических пропорций кровать получится намного качественнее и надежнее покупного варианта. Материал для ее изготовления выбирается в зависимости от личных предпочтений, финансовых возможностей и дизайна помещения.

Так как многие хозяева квартир сталкиваются с вопросом дефицита свободного пространства, дизайнеры мебели предлагают все новые решения для более полезного обустройства интерьера. Среди лидеров рынка предметов мебели сегодня присутствует шкаф, который может трансформироваться в полноценную двуспальную кровать. Такая конструкция может выполнять только одну функцию – выступать спальным местом, а шкаф может быть исключительно декоративным дополнением нижнего основания кровати. Однако его можно закрыть выдвигающимися открытыми или закрытыми полками, которые тоже будут функциональными.

Если Вы хотите сэкономить место в квартире, то можно изготовить шкаф, который трансформируется в кровать.

Для того чтобы изготовить такую кровать трансформер, понадобится перфоратор, оснащенный буром, минимальный диаметр которого должен быть равен 10 мм. Так как рычаг усилия в подъемной конструкции окажется чрезвычайно велик, крепеж к стене должен быть как можно более надежным. Это указывает на необходимость использовать исключительно анкерные крепления с диаметром в пределах от 10 до 12 мм при минимальной длине в 80 мм. То есть пластиковые или деревянные дюбели не должны быть использованы.

Рисунок 1. Для изготовления шкафа кровати трансформера понадобится подъемный механизм и ножки.

В работе пригодится и дрель-шуруповерт с патроном в 12 мм, а также набором бит, в котором есть шестигранник, предназначенный для работы с конфирматами. Необходимо подготовить и строительный прямой угол, который имеет мерную линейку до 400 мм. Для проверки ровности расположения и крепления элементов следует использовать уровень, длина которого превышает 500 мм. Для сопряжения деревянных элементов следует подготовить сверла 5 и 8 мм.

Чтобы изготовить шкаф кровать трансформер самостоятельно, предстоит сделать заготовки из ЛДСП, распилить которую в домашних условиях без сколов не получится без использования специального инструмента, именно поэтому лучше заказать раскрой в специализированной мастерской. В качестве подъемного механизма и ножек следует использовать элементы, которые показаны на Рисунке 1.

Инструменты и материалы

• конфирматы;
• саморезы;
• мебельные уголки;
• металлические уголки;
• анкерный крепеж;
• мебельные ручки;
• ЛДСП;
• перфоратор;
• шуруповерт;
• дрель;
• рулетка;
• уровень;
• сверла по дереву;
• утюг;
• карандаш;
• мелкая наждачка;
• сухая ветошь;
• разводной гаечный ключ;
• набор ключей;
• меламиновая кромка;
• подъемный механизм.

Вернуться к оглавлению

Подготовка элементов для конструкции

Следует изготавливать с применением листа ДСП в 18мм, кромки которого предстоит обработать меламиновой кромкой толщиной в 0,5 мм. Для конструкции предполагается использовать матрас с размерами, равными 2000х1600х220 мм. Шкаф кровать рассчитан на матрас, который имеет в основе стальную раму, такие матрасы используются для кроватей с подъемным ложем по типу тахты.

Пол и стены помещения должны оказаться ровными, допустима погрешность в 5 мм на 1 м длины, в противном случае конструкция после установки станет шататься, деформируя и ломая крепежи.

Шкаф кровать будет изготавливаться из следующих элементов, каждый из которых предстоит подготовить в количестве 2 шт.:

• боковины шкафа с размерами в 2282х420 мм;
• верх и дно – 1695х420 мм;
• лицевая панель – 1685х2235 мм;
• боковины обвязки рамы матраса – 2038х150 мм;
• передняя и задняя части обвязки рамы – 1605х150 мм;
• ребра жесткости – 1690х350 мм.

Лицевая панель обычно делается единой, только после этого ее нужно будет визуально разделить, декорировав накладными элементами, это позволит получить несколько фальш-дверей. Что же касается ребер жесткости, то одно из них выступит в качестве изголовья, так как короб конструкции монтируется без задней стенки.

Изготавливая кровать трансформер самостоятельно и заказывая распил в специализированной мастерской, следует решить, кто будет производить кромкование – фирма-распиловщик или вы своими силами.

Если предполагается производить кромкование самостоятельно, то самоклеящийся элемент предстоит приложить к торцу заготовки клеевой стороной, прогладив утюгом, который предварительно следует прогреть на 3/4 мощности. Затем кромку следует несколько раз протереть с нажимом сухой ветошью, это позволит усилить крепление. После такой процедуры обязательно останется лишняя кромка, от которой с особой аккуратностью, чтобы не повредить материал, следует избавиться методом срезания и зачищения фаски наждачкой.

Рисунок 2. Схема подъемного механизма шкафа кровати трансформера.

На Рисунке 2 можно увидеть схему подъемного механизма, которым обладает трансформер.

Подбор усилия газовых пружин указан на таблице в рисунке.

В качестве крепежа стоит использовать конфирматы с размерами, равными 5х70, при этом не рекомендуется приобретать их целую упаковку, нужно 30 шт. Для работы будут необходимы стальные уголки, которые должны быть усиленными и обладать размерами, равными 60х60. По той причине, что верхние окажутся видны, подобрать лучше всего кованые, так как они более эстетично выглядят. Фальш-шкаф должен быть оснащен мебельными ручками, которые станут дополнять визуализацию конструкции в сложенном состоянии и помогут раскладывать конструкцию.

Вернуться к оглавлению

Монтаж шкафа-кровати

Верх, низ и ребра жесткости шкафа нужно засверлить в торец, используя для этого сверло в 5 мм, боковины нужно засверлить в плоскость, используя диаметр сверла в 8 мм. Короб предстоит стянуть конфирматами. После этого шкаф кровать можно установить на свое место в помещении. Далее наступает черед усиленных уголков, которые позволят укрепить конструкцию к стене, используя анкерные болты.

Перед монтажными работами, которые предполагают крепление к стене, следует уделить особое внимание точным замерам вертикальности боковин. Кроме того, необходимо проследить за тем, чтобы между боковинами был прямой угол. В том месте, где предполагается фиксировать короб, плинтус предстоит демонтировать.

Теперь можно тщательно разметить и монтировать на боковины неподвижные элементы механизма открывания. Затем, используя ту же технологию, можно засверлить и собрать обвязку матраса. Планки ортопедической основы нужно устанавливать к обвязке, к ней же крепится ответная, подвижная часть подъемного механизма. Сверлом в 18 мм в верхней части обвязки при поднятом механизме необходимо высверлить отверстия, предназначенные для скрытых ножек.

Деликатным этапом процесса можно назвать подгонку и фиксацию фасадной панели. Даже при наименьшем отклонении она может быть установлена криво, по этой причине рекомендуется первоначально осуществить ее крепление только на четырех из десяти мебельных уголков, что делается к наружной части обвязки. После осуществления этого процесса следует тщательно замерить зазоры. Может возникнуть необходимость корректировки положения, только после этого можно приступать прикручиванию элемента окончательно.

Изготавливая трансформер своими руками, не следует забывать о том, что необходимо установить скрытые ножки в подготовленные отверстия, только затем можно окончательно монтировать фасад.

При изготовлении такой конструкции не стоит задумываться над тем, чтобы установить на габаритную площадь фасада зеркало. Это обусловлено тем, что зеркало не предназначено для динамических нагрузок. Кроме того, если даже его надежно зафиксировать, то оно, скорее всего, покроется трещинами, поскольку будет лишено жесткой рамы. Зеркало еще и способно дополнительно утяжелить кровать.

Кровать трансформер изготовить несложно, что станет более верным при заказе распила у профессионалов, после чего конструкцию просто предстоит собрать и установить на место. Фасадную панель, если она не станет дополняться функциональными выдвигающимися полками, можно украсить декоративными накладками, которые расположатся рядом с мебельными ручками. Если установить конструкцию в однокомнатной квартире, то после сборки кровати в положение шкафа можно будет принять в комнате много гостей.

Для того чтобы сделать шкаф кровать своими руками, не потребуется много сил и навыков, но заранее нужно знать, что выполнять все элементы потребуется максимально качественно. В настоящее время в домашних условиях используется всего 2 материала для подобных изделий – ЛДСП и мебельный щит, каждый из которых имеет свои плюсы и минусы.

Мебельный щит представляет собой качественно склеенные по специальной технологии доски. За качество склейки и прессования можно не опасаться, т.к. они по прочности немногим уступают массиву. Кроме прочности, плюсами служат удобство работы и отличные визуальные показатели у итоговых изделий. Минусом является цена и отсутствие возможности найти материал в ряде городов.

ЛДСП – это ламинированная плита ДСП, которая не обладает высоким качеством и прекрасными внешними показателями. Если с ней работать правильно, то срок эксплуатации будет не менее полувека. К плюсам можно отнести податливость и общую доступность в любой точке мира.

Базовый этап работы

• дрель;
• электролобзик;
• шуруповерт;
• ЛДСП;
• рулетка;
• мебельные шурупы;
• брус 50*50 мм.

В самом начале нужно изготовить чертежи, по которым будет проводиться дальнейшая работа. Во время разработки чертежа нужно предусмотреть качество прилегания кровати к стене и продолговатость по отношению к ней, количество спальных мест и систему опускания.

После этого можно начинать рабочую деятельность. В самом начале конструируется шкаф своими руками для кровати. Сделать его достаточно просто, но есть одна тонкость, о которой забывают многие, – это укрепление конструкции. Весь процесс проходит поэтапно:

1. Вырезаются 2 плиты 450*1800 мм и 2 плиты 1124*450 мм и 1 плита 1124*1800 мм. Узкие и длинные будут находиться снизу и сверху, узкие короткие – по бокам, и последняя окажется задней стенкой.
2. Все щиты скрепляются между собой при помощи мебельных шурупов. Для этого изначально делается дрелью отверстие меньшего диаметра, а уже потом вкручивается шуруп. Такой порядок нужен, чтобы предотвратить возможное расщепление материала. Шаг между местами скрепления составляет 25 см (можно довести до 35 см, но конструкция станет слабее). Для сверления отверстий используется специальное сверло, которое подготавливает сразу паз для шляпки шурупа.
3. По внутренним углам желательно проложить небольшой брус и зафиксировать его в шахматном порядке. Делать это нужно таким образом, чтобы не пробить насквозь корпус получившегося шкафа. Если нет уверенности в том, что этот шаг получится, то лучше его не делать.

Вернуться к оглавлению

Изготовление каркаса и подматрасника

Необходимые материалы и инструменты:

• дрель;
• шуруповерт;
• электролобзик;
• рулетка;
• брус 50*50 мм;
• доска обрезная 15*150;
• мебельные шурупы;
• шарниры со свободным ходом;
• фиксаторы для подматрасника.

Корпус кровати сделать ненамного сложнее. Замеры производятся каждый раз в индивидуальном порядке, т.к. ЛДСП и мебельный щит далеко не всегда оказываются толщиной 20 мм. После того как произведен точный замер внутреннего периметра, следует отнять от него по 2 см от каждой стороны, т.к. иначе дерево будет чрезмерно плотно зафиксировано, а вместе с этим останется неподвижным.

При изготовлении кровати нужно соблюсти следующий порядок действий:

1. Вырезаются 4 щита определенной ранее длины, шириной 150 мм. Снизу щит должен закрыть всю поверхность.
2. Щиты скрепляются между собой при помощи мебельных шурупов. Стыки следует делать с частотой 25-30 см. Каждый стык должен быть выполнен качественно, чтобы потом не возникало осложнений.
3. С внутренней части по периметру привинчивается брус на высоте 30 мм от нижнего борта. Частота стыков 1 раз в 40 см. На этот брус будет укладываться подматрасник.

Для изготовления подматрасника есть несколько вариантов, в зависимости от желания мастера:

1. На подматрасник с шагом в 30 см привинчивается обрезная доска. Получается качественно, удобно в эксплуатации и быстро, но если нужно перенести кровать, то наступают немалые сложности, т.к. конструкция оказывается очень громоздкой.
2. Делается еще 1 прямоугольник из бруса, идентичный уже готовому, только новый не фиксируется к раме. Затем на этот прямоугольник привинчивается обрезная доска. В данном случае подматрасник прекрасно снимается и легко подлежит переноске и замене, но его цена вырастает на 15-20%.

С учетом того что кровать будет подниматься, подматрасник должен иметь дополнительные фиксаторы, которые можно выбрать из огромного множества: от простых шпингалетного типа до более современных пластиковых, реагирующих на определенное направленное давление.

Теперь кровать фиксируется в 2-х точках к шкафу на высоте 300-350 мм. Самое простое крепление изображает чертеж, где используются обыкновенные шарниры. Располагаться крепление должно строго на одном уровне, дабы избежать скорейшего износа.

В самом конце крепятся подвижные ножки. Система крепления – на шарнирах либо болтах, в зависимости от предпочтений. Используется всего 2 шт. по углам, т.к. на замену остальным приходят шарниры у шкафа. При подъеме они под собственной массой должны уходить под основание подматрасника, т.е. их ширина должна быть всего 30 мм.

Тема дефицита пространства в малогабаритных квартирах всегда актуальна. Подъёмная мебель позволяет в активное время суток расширять площадь помещения, что значительно облегчает пребывание людей в стеснённых условиях. Мне было интересно узнать, как сделать шкаф кровать. Просмотрев массу информации на эту тему в интернете, решил собрать своими руками шкаф кровать трансформер. Изучил основные принципы устройства встраиваемой мебели. Сделал чертежи и схемы шкафа кровати. Составил списки необходимого инструмента и материалов.

Устройство подъёмного шкафа-кровати

Проект конструкции шкафа-кровати, собранной своими руками, представляет собой два короба, один из которых встроен в другой. Два подъёмных механизма расположенные внизу по бокам корпуса мебели обеспечивают перемещение спального места из горизонтального в вертикальное положение и наоборот.

Подъёмный механизм представляет собой довольно сложное техническое устройство. Пытаться делать такой механизм самостоятельно без специального заводского оборудования посчитал рискованным делом. Поэтому использовал приобретённые устройства фабричного производства.

Инструмент

Так, как работа по собиранию откидной конструкции спальной мебели связана с пиломатериалами, то инструмент понадобился соответствующий:

• электролобзик;
• перфоратор;
• пила;
• шуруповёрт;
• конфирматное сверло с воротком;
• молоток;
• рулетка;
• карандаш;
• отвёртки;
• набор гаечных головок

Материалы

По чертежам шкафа-кровати с размерами заказал в мебельной мастерской раскрой листов МДФ. Там же заказал отделку торцов всех деталей сборки встраиваемой кровати. Днище спального ложа является также фасадной стенкой шкафа. Его изготовление тоже заказал в мебельном цехе.

Детали вертикального корпуса встраиваемой мебели из МДФ 25 мм:

• боковые панели 45 х 220 см – 2шт.
• верхние вертикальная и горизонтальная панели 45 х 176 см – 3 шт.
• нижняя стенка 50 х 174 см – 1 шт.
• опорная горизонтальная панель 45 х 180 см – 1 шт.

Детали встраиваемого дивана из МДФ 25 мм:

• боковые стенки 43 х 218 см.
• поперечные стенки 43 х 174 см.
• днище фасад 1760 х 2180 см.

Остальные материалы:

• подъёмный механизм с поворотной ножкой – 2 комплекта с крепежом;

• металлические уголки 50 х 50 – 26 шт;
• дюбель рамный 10 х 122 мм – 2шт.;
• конфирматы 50 мм – 16 шт.;
• шурупы 30 мм – 40 шт.

Пошаговая инструкция, как сделать своими руками шкаф кровать

После того, как привёз домой материалы и подготовил инструмент, приступил к сборке своими руками шкафа кровати трансформера согласно чертежам. Работы выполнял поэтапно.

1. На стене карандашом нанёс разметку под крепления вертикального корпуса мебели.
2. В двух точках перфоратором сделал отверстия в бетонной стене ø 10 мм глубиной 120 мм.
3. Через отверстия в уголках забил в стену 2 рамных дюбеля.

1. Короб вертикального корпуса собрал из панелей, перечисленных в главе «Материалы». В торцах и плоскостях сопряжений деталей просверлил отверстия под установку конфирматов.
2. Ввинтив конфирматы, установил корпус в вертикальное положение.

1. Шурупами закрепил монтажные уголки, привинченные к стене.
2. Собрал короб кровати, соединив панели конфирматами.

1. Днище-фасад прикрепил к коробу стальными уголками 50 х 50 мм на шурупах. Уголки ставил с шагом 300 мм – 24 шт.
2. По разметке просверлил монтажные отверстия в боковинах короба.
3. Продев через отверстия болты, установил правый и левый подъёмные механизмы.
4. Гайки затянул головкой, предварительно подложив шайбы.
5. Установил в задней панели поворотные ножки.
6. Вставил переднюю часть кровати в вертикальную часть шкафа.
7. Поворотные рычаги закрепил болтами, вставленными в заранее просверленные отверстия в боковых стенках корпуса.

8. Сделав несколько пробных подъёмов и опусканий встраиваемой части мебели, подтянул все крепления конструкции.
9. Чтобы фасад шкафа кровати не выглядел большой пустой плоскостью, закрепил на нём красивое панно с изображением экзотического пейзажа.


Стоимость материалов

По окончании работ подсчитал понесённые мною расходы на изготовление мебели.

Затраты на изготовление панелей для сборки своими руками встраиваемой кровати в шкаф. Площадь МДФ толщиной 25 мм составила 11, 55 м 2:

• боковые панели 45 х 220 см – 2шт;
• верхние вертикальная и горизонтальная панели 450 х 1740 мм – 3 шт.;
• нижняя стенка 50 х 174 см – 1 шт.;
• опорная горизонтальная панель 45 х 180 см – 1 шт.;
• боковые стенки 43 х 218 см;
• поперечные стенки 430 х 1760 мм;
• днище-фасад 1760 х 2180 мм;

Общая длина распила листов МДФ — 20 п.м. Отделка торцов – 34 п.м.

Мебельная мастерская выставила счёт на оплату материалов, за работу по распилу и торцеванию панелей:

11, 55 м 2 х 400 руб. = 4620 руб.;

20 п.м. х 30 руб. = 600 руб.;

34 п.м. х 5 руб. = 170 руб.

Итого: 5390 руб.

Стоимость остальных материалов составила:

• подъёмный механизм с поворотной ножкой – 2 комплекта с крепежом = 3000 руб;
• металлические уголки 50 х 50 – 26 шт. = 52 руб.;
• дюбель рамный 10 х 122 мм – 2шт. = 16 руб.;
• конфирматы 50 мм — 16 шт. = 20 руб.;
• шурупы 30 мм — 40 шт. = 5 руб.

Всего стоимость материалов составила: 8483 руб.

Трудозатраты

Сборка шкафа кровати трансформера была осуществлена за 2 дня.

Такая схема сборки своими руками шкафа кровати обойдётся гораздо дешевле, чем заказывать такую мебель. Чтобы построить самому такую несложную, но ответственную конструкцию, необходимо иметь опыт работы с вышеуказанным инструментом.
