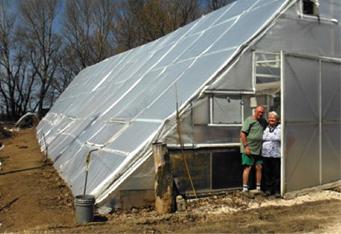

Теплица из профильной трубы 15х15. Строительство теплицы с каркасом из профильной трубы. Готовая теплица из профильной трубы
Чтобы воспользоваться всем достоинствами на садовом участке, еще на стадии ее проектирования имеет смысл особое внимание уделить выбору материалов для и стен.
От прочности каркаса будет зависеть долговечность теплицы, от свойств – самочувствие растений. Наилучшее сочетание данных требований демонстрирует пара «профильная труба/ » .
Особенности теплицы на каркасе из профильных труб
Он пропускает почти весь спектр солнечного излучения, за счет наличия воздушной прослойки отлично держит тепло и абсолютно нечувствителен к уровню влажности.
Вместе с тем, жесткость поликарбоната не означает возможность строительства бескаркасных теплиц. Под собственным весом пластиковые листы быстро начнут прогибаться, их края начнут выкрашиваться, а по поверхности панелей побегут трещины. Поэтому наличие каркаса жизненно необходимо.
Металлическая профильная труба имеет ряд преимуществ перед другими каркасными материалами:
- большая механическая прочность позволяет не только без труда выдерживать весь пластиковых стен теплицы, но и противостоять снеговым нагрузкам вплоть до 300 кг/м.кв.;
- жесткий металлический каркас снимает проблему размещения мощного осветительного и отопительного оборудования, необходимого при эксплуатации теплицы в зимнее время;
- сборка, разборка и обслуживание занимают минимум времени.
Из недостатков отмечается лишь некоторое увеличение затрат на материалы, а также необходимость пользоваться специальным инструментом для создания дуговых конструкций.
Теплицы изготавливают из самого разного материала и они могут иметь различное оснащение. На нашем сайте вы найдете много полезной информации о самых разных конструкциях и оборудовании для теплиц.
Однако остается необходимость учитывать . Избыток влаги в помещении теплицы не приведет ни к чему хорошему, поэтому почва под ней должна быть максимально сухой. Обычно самыми сухими оказываются грунты с большим содержанием песка. Изобилие же глины может сигнализировать о высоком риске заболачивания.
По сторонам света теплицы ориентируют так, чтобы одной длинной стороной они смотрели на юг. Тем самым получится захватывать солнечный свет под большим углом, исключающим его отражение от зеркально гладкого поликарбоната.
Определившись с местом, можно приступить к определению размеров теплицы и изготовлению чертежа . От последнего отказываться не рекомендуется, поскольку невозможно без ошибок выполнить задуманное без бумажной схемы с указанием всех размеров.
При расчете двускатной крыши ее угол нельзя делать слишком крутым. Это может привести у увеличению процента отраженного солнечного излучения и снижению эффективности теплицы.
Габариты теплицы и размеры отдельных ее элементов выбираются не только с учетом собственных желаний, но и исходя из фактической длины доступного материала. Чем меньше будет оставаться обрезков, тем дешевле выйдет теплица.

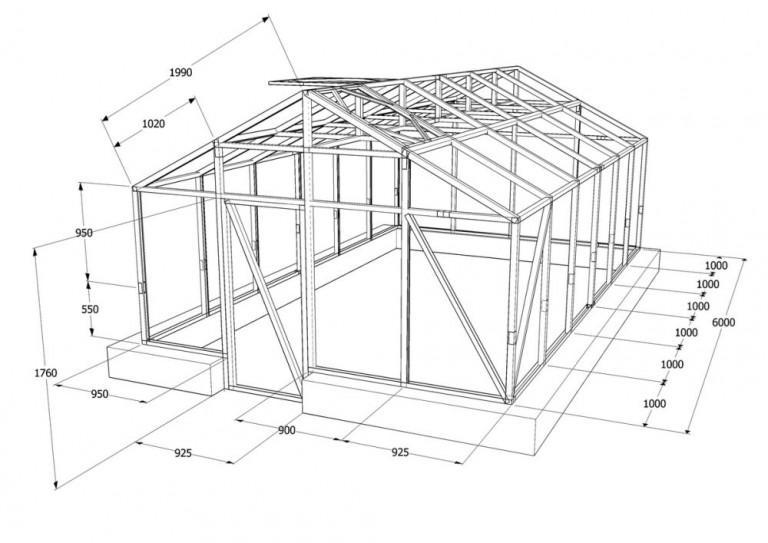

Теплица своими руками из поликарбоната (чертеж) из профильной трубы.
Технология возведения
Как построить теплицу из поликарбоната своими руками из профильной трубы? Все работы делятся на несколько этапов :
- Разметка. Выполняется разметка с помощью колышков и бечевки, натягиваемой между ними по периметру будущей теплицы. В дальнейшем эта конструкция поможет не ошибиться при устройстве фундамента.
- Полностью собранный металлический каркас очень устойчив к скручиванию, хотя при этом и отличается минимальным количеством вертикальных опор.
Эти особенности делают оптимальным выбор в пользу столбчатого из асбоцементных труб . Устраивается он следующим образом:
- по разметке в грунте выбуриваются шурфы;
- в получившиеся отверстия опускают обрезки асбоцементных труб;
- свободное место между трубой и стенками шурфа заполняют песком или грунтом (с трамбовкой);
- трубу заполняют бетонным раствором;
- в верхний срез погружают в бетон отрезок металлической пластины или арматуры. Эти элементы будут нужны для связки каркаса теплицы с .
Сборка каркаса . Начинают ее со сборки торцевых стенок теплицы. Соединять отдельные элементы можно либо сваркой, либо с помощью соединительных тройников, уголков или муфт. В последнем случае потребуется дополнительное болтовое крепление. В случае со сваркой не обязательно отрезать каждый элемент каркаса. Можно на трубе сделать угловые надрезы на расстояниях, соответствующих длинам соседних элементов.
Когда одна из торцевых стенок будет готова, ее приваривают или прикручивают болтами к крепежным элементом столбчатого фундамента. Затем те же действия выполняют с противоположной торцевой стенкой и промежуточными вертикальными опорами, если таковые имеются по проекту.
Завершает сборку каркаса установка горизонтальных перекладин на стенах и кровле.
Навешивание панелей сотового поликарбоната . Для крепежа данного вида пластика лучше всего пользоваться саморезами с термошайбами. Какое крепление позволит избежать проникновения влаги внутрь поликарбоната, что чревато ухудшением его свойств.
Работая с сотовым поикарбонатом, необходимо следить, чтобы его воздушные ячейки располагались или вертикально, или под уклоном. Горизонтальное расположение чревато накоплением влаги.
Для стыковки панелей между собой применяются специальные стыковочные планки, позволяющие избежать появления щелей. Такие планки существуют как для плоских поверхностей, так и для угловых соединений.
Установка дверей и . В качестве дверных косяков используют дополнительные вертикальные стойки в одном из торцов теплицы. Имеет смысл расположить дверь не строго в центральной части торца, а с некоторым смещением. Это даст большую свободу маневра при планировании грядок. Окна в теплицах принято крепить к стропилам двускатной крыши. В остальном они не отличаются по конструкции от дверей и тоже выполнены из отрезка сотового поликарбоната на металлическом или деревянном каркасе.
.
Строительство парника из профильной трубы не требует технических знаний или использования профессионального инструмента. Садовод может сам выбрать подходящую форму конструкции.
Для каркаса парника используется два вида профильных труб :
40х20 мм - каркасные рамы;
20х20 мм - связующие перемычки между рамами.
Для сгиба профильной трубы используется особый дорогостоящий инструмент - трубогиб.
Но он никогда не оправдает свою цену, если будет использован единожды во время строительства теплицы. Своими руками возводятся только двускатные теплицы с прямыми стенами.
Популярность конструкций из профильной трубы объясняется тем, что крепить листы поликарбоната - основу укрытия теплицы на профиль - в разы проще , чем на трубы круглого сечения. Да и каркас из оцинкованной профильной трубы прослужит дольше любого аналогичного материала.
Конструкция парника из профильной трубы включает каркас и укрывной материал. Именно от каркаса зависит прочность и надежность готовой конструкции. Каркас в свою очередь состоит из трех частей:
- нижней обвязки;
- верхней обвязки;
- дуги.
Что выращивают?
Парник может быть стационарным или временным, соответственно, с фундаментом и без него. Стационарные парники используются для выращивания рассады и декоративных цветов , тогда как временные конструкции берегут растения от резких перепадов температуры воздуха и поздних заморозков . Профильные трубы чаще используют для обустройства круглогодичных теплиц.
Стационарная парниковая конструкция нередко используется и для выращивания сезонных овощей, зелени. Например, огурцов, перца и низкорослых томатов . Опытные дачники экспериментируют с выращиванием кабачков, тыквы и баклажан.
Плюсы и минусы
Тепличное выращивание имеет свои плюсы и минусы. Среди основных достоинств выделим:
- Возможность продления посадочного сезона. Посадка проводится раньше, чем в открытый грунт, поэтому и этап созревания наступает раньше, оставляя садоводам время на повторный цикл посева.
- Парниковая конструкция убережет от плохих погодных условий в виде сильного дождя, ветра или заморозков, которые могут навредить растениям.
- Сохранит посадки от вредителей – в закрытое «помещение» нет доступа птицам и летающим насекомым.
- Наблюдается экономия посадочного материала . В парнике создаются условия, максимально приближенные к идеальным, для качественного выращивания растений. Это гарантирует практически 100% прорастания всех семян и укоренения черенков.
- Возможность контролировать процесс выращивания от начала и до конца за счет изменения вручную основных параметров микроклимата парника: уровня влажности и температуры воздуха.
- Конструкция из профильных труб простоит долго , она износостойкая. Можно надолго забыть о ремонте парника или замене основных элементов.
Когда есть положительные стороны, обязательно найдутся и недостатки :
- В парнике есть риск перегрева посадок
. Без надлежащей вентиляции в жаркий летний день растения получают чрезмерное количество света и тепла, что негативно сказывается на их состоянии.
Необходимость контроля количества влаги внутри. И переизбыток, и недостаток влаги негативно скажутся на состоянии растений. - Придется потратить время и деньги на правильный уход и техническое обслуживание парника. Закупка материалов для строительства , регулярные поливы и обогрев, уборка, замена почвы – все это стоит денег и занимает время.
Парник из профильной трубы
Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.
Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.
Выбираем укрывной материал
ВНИМАНИЕ!
Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
На рынке представлено предлагается 4 основных типа :
- Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
- Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
- Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
- Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.
Как сделать каркас прочным?
Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.
Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии . Последние нередко приводят к порче всей конструкции.
Подготовка чертежей
На данном рисунке представлены чертежи парника из профильной трубы с возможными размерами.
Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.
ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.
Инструкция по строительству парника из профильной трубы
Под парник из профильной трубы можно уложить легкий фундамент , который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.
Профильная труба нарезается отрезками размерностью, соответствующей конструкции.
Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.
Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:
ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.
Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.
ВАЖНО!
Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.
После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.
Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.
ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.
Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой , можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .
9958 0 0
Как самостоятельно собрать каркас теплицы из профильной трубы, и есть ли другая альтернатива
Любой хороший хозяин, решивший выстроить себе теплицу и пройдясь по профильным сайтам в сети, довольно быстро начинает понимать, что каркас теплицы из профильной трубы, на данный момент является самым надежным и долговечным вариантом. В свое время я перебрал несколько вариантов и остановился именно на нем. В этой статье я расскажу о тонкостях создания такой конструкции, а также поведаю о более простых и дешевых моделях, которые с успехом работают у меня, а значит и вам могут быть интересны.
Разновидности конструкций, или какая теплица вам нужна
Цена или точнее сказать себестоимость конструкции, это первое, что интересует начинающего строителя. Такой подход не всегда оправдан. Конечно, существуют бюджетные варианты, о них я также упомяну, которые обходятся недорого.
Но нужно быть готовым к тому, что служить они будут в разы меньше. И здесь уже следует выбирать, каждый год тратиться на ремонт старой теплицы или сделать один раз и забыть.
Кроме того архитектура и, как это ни странно прозвучит, назначение теплиц может быть разным. Одно дело, когда вам хочется свежей зелени ранней весной и совсем иное, когда вы собираетесь выращивать овощи или, к примеру, цветы круглый год. Плюс, как известно, высота растений бывает разной, соответственно и размеры конструкций нужно варьировать в зависимости от того, какую культуру вы собираетесь выращивать.
- Едва ли не самой распространенной сейчас формой теплиц является арочная конструкция
. По моему мнению, это практически идеальный вариант.
- Во-первых, сборка такого сооружения не представляет особой сложности;
- Во-вторых, такая теплица собирается по модульному принципу, а значит при необходимости, есть возможность нарастить конструкцию;
- В-третьих, в ней можно комбинировать высокорослые и низкорослые культуры. И что немаловажно для нашей родины, арочная конструкция очень устойчива к ветрам, плюс на покатых кровлях не держится снег. Не зря большинство серийных моделей делается именно в этой интерпретации;
- Односкатная конструкция чаще всего используется в жилых частных домах. Это пристенное сооружение, которое, как правило, обшивается стеклопакетами. Вещь довольно удобная, ведь для обогрева здесь можно использовать отопительную систему дома, достаточно лишь вывести . Такие теплицы имеет смысл строить с любой стороны дома, кроме северной;
- Двускатные сооружения считаются классикой. В ширину такие теплицы могут достигать 5м, а длина некоторых моделей доходит до 40 и более метров. Все зависит от вида обогрева, при автономном печном отоплении длина сооружения не может быть больше 15м, а при использовании централизованной тепловой магистрали габариты сооружения могут быть намного больше. Сами конструкции делаются как отдельно стоящими, так и пристроенными к жилому дому;
- Так называемая «Голландская теплица », по сути, является одной из разновидностей двускатной модели. От классики она отличается лишь тем, что боковые стены в ней делаются наклонными. Такая конструкция захватывает большую площадь, но в монтаже она сложнее;
Все удлиненные, вытянутые конструкции принято располагать с севера на юг. Так растения будут получать максимальное количество солнечного света.
Естественно, никаких деревьев или тенистых, высоких кустарников вблизи быть не должно.
- Мне приходилось сталкиваться с еще одной интересной формой, это так называемая пирамидальная конструкция . В основе здесь правильный квадрат, а стены соответственно сделаны в виде треугольной призмы. Хозяева уверяли, что растения там развиваются лучше всего, так как она построена и ориентирована по принципу египетских пирамид. Я не берусь категорично утверждать, правда, это или нет. Но многочисленные документальные фильмы на темы «очевидного невероятного» видимо делают свое дело.
Сборка наиболее простых и доступных конструкций
Хотя к теме данной статьи эта информация относится косвенно, но мне кажется, для вас она будет полезна. Дело в том, что по сей день встречаются рассказы о простых и дешевых теплицах на деревянном каркасе. Я через это прошел.
Цена деревянных сооружений действительно приемлемая и если вы уверенно работаете с древесиной, то собрать такой каркас своими руками будет просто. Но это все сопутствующие детали.
Самое плохое в таких теплицах то, что они не долговечные. Дерево ведет, оно рассыхается и трескается. Вы только подумайте, относительно тонкий брусок постоянно находится на открытом пространстве, под солнцем, дождями и морозами.
Высококачественные пропитки и краски использовать нет смысла, они слишком дорогие, а бюджетный вариант защищает лишь отчасти. В результате каждый год требуется довольно серьезный ремонт. Плюс, максимум через 5 лет деревянная теплица приходит в полную негодность.
Теоретически конечно можно построить теплицу из лиственницы или дуба, да еще потом покрыть ее яхтным лаком. Стоять она будет долго и выглядеть престижно. Но такой вариант обойдется в несколько раз дороже, чем конструкция из профилированной трубы.
Каркас из поливинилхлорида
Многие начинающие дачники в погоне за дешевизной пытаются делать каркас теплицы из труб ПВХ. Сам по себе поливинилхлорид материал неплохой и изделия из него достаточно долговечные и надежные. Но есть у них один огромный минус, они жесткие. Кроме того большинство моделей делаются тонкостенными.
ПВХ изделия не «любят» когда их изгибают, при больших морозах, находясь в состоянии напряжения, они могут даже трескаться. ПВХ хорошо подходит для канализации, холодного водопровода, или вентиляционных каналов.
В сфере строительства их используют в качестве опалубки для буронабивных свай. Но к теплицам это никаким боком не относится. Поэтому я не рекомендую вам связываться с этим материалом.
Каркас из полипропиленовой трубы
А вот уже каркас теплицы из полипропиленовых труб, вариант вполне приемлемый и заслуживающий внимания. Наряду с довольно высокой прочностью полипропилен обладает хорошей эластичностью. Стенка здесь уже намного толще, а главное эти трубы можно спокойно гнуть, создавая арочные конструкции. Плюс, обладая элементарными навыками и специальным паяльником, из этого материала можно спаять крепкий каркас для дверей или форточки.
Как известно полипропиленовые трубы бывают для холодной и для горячей воды. Различие в том, что горячий вариант имеет дополнительное армирование из стекловолокна или фольги.
Эта тонкость важна при использовании их по прямому назначению. В нашем же случае разницы нет никакой, поэтому берите трубы под холодную воду, они дешевле. Для справки, холодные трубы помечены, синей полосой, а горячие красной.
Для зелени и сезонных овощей на своей даче я собираю из полипропилена относительно небольшие и довольно легкие мобильные теплички. Это простейшая, не дорогая, но вполне надежная конструкция.
Основой такого сооружения является деревянный каркас 3х1,5м. Теоретически такую раму можно собирать из бруска 50х50 мм, но я привык все делать с запасом, поэтому взял квадратный деревянный брус 100х100 мм. В цене разница небольшая, а надежность на порядок выше.
Для того чтобы такой прямоугольник не перекашивало и он держал правильную форму, брус я соединял при помощи косынок (металлические равнобедренные треугольники с отверстиями под саморезы). Углы я соединял в полдерева, но сосед не стал возиться и в своей теплице соединил их просто встык, в итоге оба варианта с косынками держатся одинаково хорошо.
Как вы понимаете, каркас будет делаться из полипропиленовых трубок, в данном случае оптимальный диаметр 20 мм. Хотя я видел такого же плана теплички, сделанные из металлической и стеклопластиковой арматуры сечением 10 мм, по стоимости выходит одинаково, так что можно выбирать.
Согнутые полипропиленовые арки будут вставляться в противоположные бруски вдоль длинной стороны. Для этого нужно будет просверлить в каркасе глухие отверстия примерно на половину толщины бруса, в моем случае на 50 мм.
Насквозь сверлить не стоит, ребра будут проваливаться. Арки устанавливаются с шагом порядка полуметра. Естественно диаметр отверстий делается таким же, как и у труб — 20 мм.
Не забудьте снять с труб фаску, так они будут легче входить. В дополнительной фиксации саморезами, уголками или каким либо клеем каркас не нуждаются, ребра и так будут стоять прочно. И потом, мы же делаем разборную, временную, а не стационарную конструкцию.
Здесь есть один нюанс. На рынке полипропиленовые трубы реализуются по 4м. При такой длине каркас получается высоким и не очень удобным.
Для полутораметровой ширины основания нужно будет укоротить трубы до 3м. Или сделать базовую раму на полметра шире, то есть не 3х1,5м, а 3х2м.
Накрывается такая мини-теплица полиэтиленом. Лучше покупать широкое полотно, так чтобы не пришлось делать стыки и нахлесты. Пленку можно крепить степлером, прибивать штапиками или просто прижимать по периметру кирпичами и слегка присыпать грунтом. Я предпочитаю положить несколько кирпичей, так полиэтилен не рвется и его можно использовать впоследствии.
Чтобы своими руками весной собрать, а осенью разобрать такую тепличку у меня уходит максимум 15 – 20 минут. Плюс к тому весит она не много, при необходимости мы вдвоем с соседом легко переносим свои теплицы куда угодно. На зиму я все разбираю, дерево смазываю отработкой машинного масла и прячу в сарай, что касается полиэтилена и пластиковых трубок, то с ними и так ничего не случиться.
Как я уже упоминал, перед тем как решиться самостоятельно, сделать каркас для теплицы из профильной трубы, я экспериментировал с более простыми конструкциями. Из той же полипропиленовой трубы у меня стояла высокая полноценная теплица. Себестоимость у нее не высока, а инструкция не намного сложнее, чем выше описанный, переносной вариант.
Для прочного крепления высокой конструкции на грунте, одного деревянного бруса будет мало. В этом случае вам также нужно будет собрать деревянный каркас, но только не из бруса, а из широкой доски, примерно 40х250 мм. Доски ставятся вертикально и по углам скрепляются металлическими уголками или теми же косынками.
Для того чтобы вашу тепличку не сдуло, под каждую трубку в землю, по периметру деревянной рамы с интервалом 50 – 70 см, забиваются куски железной арматуры . Общая длина такого колышка 80 см, а забить его в грунт нужно на половину. После того как колышки вбиты, на них надеваются каркасные трубки и дополнительно фиксируются на деревянном каркасе металлическими хомутами, при помощи саморезов.
Длины одной четырехметровой трубы, не хватает, чтобы сделать арочную теплицу в человеческий рост, поэтому каждый модуль придется собирать как минимум из 2 секторов. В своем варианте, я взял крестовые фитинги, в верхней точке спаял две дуги и дополнительно пустил коньковую горизонтальную направляющую.
Но для устойчивости, одной верхней коньковой направляющей трубки мало. Мне не хотелось много возиться с пайкой промежуточных балок через такие же фитинги, поэтому я взял прямые трубки и хомутами притянул их к арочному каркасу. Не считая конька, на каждой стороне монтируется минимум по 2 горизонтальные направляющие.
Что же касается обустройства торцевых стенок, на которых базируется входная дверь и вентиляционная форточка, то их конечно лучше спаять из такой же полипропиленовой трубы и фитингов. Я видел варианты, когда эти конструкции собирались из деревянных брусков, выглядит, мягко говоря, не очень нарядно.
Не пугайтесь пайки. Паяльник можно взять в аренду, а сам процесс, поверьте, вы освоите за 5 минут. Там нет ничего сложного. На жало с двух сторон устанавливаются нужные насадки и когда паяльник нагрелся, фитинг и трубка одеваются на эти насадки, а через несколько секунд снимаются и плотно соединяются между собой, вот и вся наука.
Такая теплица может стоять довольно долго, но вся проблема в том, что для ее обустройства подходит только полиэтиленовая пленка. Новомодный поликарбонат очень плохо крепится на полипропиленовом каркасе. Листы сотового поликарбоната более жесткие и упругие, держаться на эластичном полипропилене они не будут. Собственно поэтому я и начал строить каркас для теплицы из профильной трубы.
Техника сборки каркаса из профильных труб
Профильными металлическими трубами, согласно ГОСТ 13663-86 принято называть изделия квадратной, прямоугольной, овальной или смешанной конфигурации. Они могут быть холоднокатаными, горячедеформированными, шовными и бесшовными . Но вся эта информация скорее косвенная, для относительно небольшой дачной теплицы, как правило, используется квадратный профиль 20х20 мм и прямоугольный 20х40 мм, сама технология производства здесь не столь важна.
Кроме того, такие трубы могут быть крашенными, оцинкованными или идти без покрытия. Вот здесь вам уже придется выбирать. Я бы посоветовал, если сборка будет вестись с использованием сварки, брать обычные чистые трубы, ведь по сварочному шву, как краска, так и цинковое покрытие, в любом случае выгорит, и все соединения придется заново окрашивать. Плюс чистая труба стоит намного дешевле.
В случае же, когда цена не играет слишком большой роли и сборка, будет вестись при помощи болтов и накладных «крабов», можно смело брать оцинкованный материал. Только здесь уже жадничать нельзя, покупать следует исключительно качественный товар. Цинковое напыление от добрых китайских друзей при изгибе может потрескаться, следовательно, весь смысл такой защиты потеряется.
Что же касается модного нынче порошкового окрашивания, то стоимость этих труб достаточно высока, а главное для наших целей они не подходят. Изначально такое покрытие разрабатывалось для конструирования элементов мебели, то есть для эксплуатации в закрытых помещениях. Плюс крашеные трубы не «любят» когда их гнут.
Чертежи и расчет конструкции
Хороший чертеж каркаса теплицы из профильной трубы, это уже половина дела. Здесь вам нужно определиться, будет это арочная, полукруглая форма или стандартный двускатный домик. Для односкатного варианта расчет такой же, как и для двускатного, только с делением пополам по центральной вертикали.
Коль нас интересует стационарный каркас для теплицы из профильной трубы, то изначально делать его нужно в полный рост, плюс 300 – 400 мм запаса. Иначе сколько она будет стоять, столько вы и все работающие в ней будут вспоминать не злым тихим словом вашу экономию.
Вначале о расчетах арочной конструкции. Средняя нормальная высота такой теплицы колеблется в пределах 1900 – 2400 мм. Исходим из того, что арка это часть, точнее половина, правильной окружности.
Из школьного курса вспоминаем формулу вычисления длины окружности L=π*D. Число «π» у нас величина постоянная (3,14), а «D» (диаметр) как известно равен двум радиусам.
По факту, высота теплицы у нас является радиусом. Если предположить, что она равна 2м, то для такого радиуса длина окружности будет равна L=(3,14*4м)=12,56м.
Делим это значение пополам и получаем длину изогнутой арки 6,28м. Но здесь есть одна загвоздка. Дело в том, что стандартная длина как профилированных труб, так и листов сотового поликарбоната 6м, следовательно, кусочек в 28 см придется дотачивать, что уже создает проблемы.
На практике, чтобы «поместиться» в цельную трубу и не создавать себе лишних проблем, высота каркаса должна быть 1850 – 1900 мм. Ширина такой теплицы будет 3,7 – 3,8м, согласитесь, вполне приемлемо.
Теперь займемся двускатной кровлей. Угол наклона крыши колеблется в зависимости от снеговой, а также ветровой нагрузки. На большей части нашей великой родины он составляет от 30º до 45º. Средняя высота боковых стенок (до начала кровли) находится в пределах 1,7 – 2м.
Теперь давайте узнаем высоту самой кровли. Пусть, для примера, ширина нашей теплицы будет 2м, а наклон ската 30º. Вспоминаем теорему Пифагора, квадрат гипотенузы в ней равен сумме квадратов катетов.
Гипотенуза у нас — длина ската. Один катет нам известен, он равен 2м. Теперь снова вспоминаем геометрию, катет, лежащий напротив нашего угла в 30º, должен быть равен половине гипотенузы.
С этими данными можно составить уравнение: (а=2м); (в=х); (с=2х). Дальше (2х)²=2²+х²; 4х²=4+х²; 3х²=4; х²=4:3; отсюда х=√1,33(3)=1,154м. Это мы узнали длину гипотенузы, следовательно, противолежащий катет будет вполовину меньше в=0,58м. Если принять за высоту боковой стены 2м, то высота теплицы по коньку у нас получается 2,58м.
Кроме того, дабы дождь меньше попадал на прозрачные боковые стенки, скат нужно делать с напуском от 100, до 300 мм. Согласно нашим расчетом, длина ската с напуском в 300 мм, будет равна 1,45м.
Все эти расчеты хороши, если вы строите эксклюзивный вариант конструкции. Можно поступить проще, если честно, то свой чертеж каркаса теплицы из профильной трубы я взял из сети, подобного материала в интернете сейчас хватает, причем в свободном доступе.
Ширина дверного проема, как правило, составляет 700-800 мм. Форточки для вентиляции слишком большими делать не нужно, достаточно 300х500 мм или 500х500 мм, главное чтобы они находились сверху. Если планируется зимняя теплица, то возле входной двери желательно сделать небольшой тамбур, дабы отсечь холодный воздух .
Обустройство фундамента
Каркас для теплицы из профильной трубы относится к легким, но капитальным сооружениям и под него нужно делать фундамент. Свайные варианты, типа буронабивного или винтового, здесь не подойдут, так как низ конструкции должен быть надежно защищен, дабы обезопасить растения от заморозков на почве.
Не пугайтесь, вам не понадобится копать большой котлован и обустраивать тяжелую опалубку. В данном случае достаточно ленточного мелко заглубленного наливного фундамента.
Когда я заливал свой фундамент, то выкопал траншею на полтора штыка стандартной лопаты. Внизу, порядка 5 – 7 см была засыпана и хорошо утрамбована песчано-гравийная подушка. Сверху я обустроил небольшую опалубку высотой 200 мм, естественно высота самой ленты над землей получилась также 200 мм. Ширина бетонной ленты 300 мм.
Запомните, легкий мелко заглубленный фундамент, обязательно необходимо армировать. Иначе после первой же зимы силы морозного пучения его выдавят из почвы и он весь потрескается. Арматурный каркас я вязал из прута 10 мм, а промежуточные ячейки, на которых собственно и держался каркас, делал из обычной катанки (стальная проволока 6 мм).
Для того чтобы было за что зацепить каркас для теплицы из профильной трубы, через каждый метр я бетонировал анкерный болт, хотя по большому счету достаточно было вывести несколько «хвостов» арматуры и привязаться к ним.
Обратите внимание на углы опалубки, арматура не должна ложиться просто встык. На углах нужно брать двухметровые куски арматуры, гнуть их под 90º и увязывать с основным каркасом. Иначе после зимы углы порвет.
Когда все сделано, можно приступать к заливке. Первые 2 – 3 дня после заливки нужно будет накрыть монолит мешковиной или любой другой ветошью и следить, чтобы она была постоянно влажная. Вообще период полного схватывания бетона по ГОСТ составляет 28 суток, но по опыту, уже через пару недель можно снимать опалубку и монтировать каркас.
Несколько слов о способах сгибания труб
Профильная труба вещь специфическая, просто так ее не согнешь, могут деформироваться боковые стенки, здесь нужен более тонкий подход. А если вы решите отдать предпочтение арочной конструкции, то без изгибания никак. Не считая использования спецтехники, существует 3 народных способа изгибания профильной трубы своими руками.
Скажу честно, не все они хороши, но знать о них будет не лишним:
- Для первого способа вам потребуется как минимум болгарка и сварочный аппарат, причем навыки сварщика должны быть прочные. Смысл заключается в том, чтобы болгаркой с заранее рассчитанной частотой сделать ряд надрезов на всю поперечную глубину трубы, целой остается только задняя стенка. Ширина и частота надрезов варьируется в зависимости от необходимого радиуса изгиба, чем больше радиус, тем шире и чаще должны быть надрезы. После этого труба сгибается до полного смыкания между стенками надрезов и эти швы завариваются. Получается не очень красиво, но достаточно прочно, плюс энергии и времени уходит море;
- Следующий способ довольно сомнительный. Труба сначала затыкается деревянной заглушкой с одной стороны, после чего в нее наливается вода и затыкается такой же заглушкой с обратной стороны. Далее ее нужно выставить на мороз и как только вода слегка схватится, начинать гнуть трубу, опираясь о какой-нибудь полукруглый шаблон, к примеру, о железобетонное кольцо для колодцев. Лично у меня этот способ вызывает большие сомнения. Если не рассчитать время, вода замерзнет и трубу как минимум разопрет, а как максимум разорвет;
- Для третьего способа понадобится чистый, просеянный и прокаленный на огне речной песок. Как и в случае с водой, забивается заглушка, вовнутрь засыпается песок и закрывается вторая заглушка. Гнуть нужно также опираясь на округлый шаблон. Мы с соседом пробовали так гнуть трубы, способ конечно рабочий, но о какой-либо точности изгиба говорить не приходится. Если вам нужна одна арка, то он пройдет, но если их нужен десяток, то сделать все одинаковыми маловероятно.
При возведении своей теплицы арочного типа, я не стал морочить себе голову народными методами и сделал проще. Практически на любой металобазе есть трубогибы для профильных и обычных труб.
Когда товар был выбран, отсортирован и оплачен в кассе, я нашел человека ответственного за эту технику, объяснил ему что мне нужно, оставил чертежи, образно говоря, дал «на бутылку» и через час мой заказ был готов. Услуга недорогая, а времени и сил экономится масса.
С изгибанием прямых модулей двускатной или односкатной конструкции все гораздо проще. Этот способ в какой-то степени напоминает первый вариант арочного изгибания.
Определившись с углом наклона и разметив трубу, вам нужно болгаркой вырезать из нее три треугольных сектора. После этого, оставшаяся целой задняя стенка изгибается и швы завариваются. Как показано на схеме. Здесь главное не ошибиться с размерами вырезанных секторов.
Сборка теплицы
Сначала нам нужно сварить и закрепить на закладных анкерах стартовую горизонтальную трубу по периметру фундамента. Это основа, на ней все будет базироваться. Я рекомендую для сборки использовать электросварку.
Алгоритм сборки на болтах и «крабах» примерно такой же, но возиться придется минимум в три раза больше. Не забудьте поверх ленты фундамента положить на гудрон 2 – 3 слоя рубероида, такая гидроизоляция обезопасит трубу от гниения снизу и будет служить дополнительным уплотнением.
Сам монтаж начинается с установки первого вертикального модуля с дверью. Как в двускатной, так и в арочной конструкции он, помимо нижней фиксации к закладной трубе, прихватывается сваркой к двум боковым, наклонным распоркам. Иначе на старте он держаться не будет. Аналогично устанавливается противоположный, крайний модуль с форточкой.
Крайние вертикальные опоры у нас есть, теперь можно переходить к горизонтальным связям. Первой приваривается или прикручивается коньковая балка. Далее, поочередно устанавливаются и привариваются по бокам и сверху к коньковой балке внутренние, промежуточные вертикальные модули. Металлические трубы вещь прочная и надежная, слишком часто устанавливать модули не стоит, как правило, они монтируются с шагом 1м.
Последними монтируются горизонтальные связи, которые служат не только для увеличения прочности конструкции, но еще и для фиксации на них листов сотового поликарбоната. Как правило, для несущих балок берется профилированная труба 20х40 мм, а для горизонтальных связей и прочих вспомогательных упоров, используется труба 20х20 мм.
Кстати, горизонтальные связи в двускатной конструкции нужно монтировать с отступом порядка 100 мм от углов каркаса. Впритык делать нельзя, вам на них еще навешивать сотовый поликарбонат.
Еще хотелось бы дать пару советов по покупке готовых заводских каркасов. Прежде всего, запомните, что чем меньше разъемных соединений, тем прочнее будет конструкция.
Лучше чтобы дуги были цельные, а прямые двускатные конструкции складывались из готовых сваренных модулей. Минимальная толщина стенок трубы 1,2 мм. А максимальное расстояние между стойками 1м.
Вывод
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!
Своими руками изготовленные, сегодня достаточно распространены. Это обусловлено несколькими причинами, одна из них выражена в легкости монтажа, а вторая в бюджетности проведения работ. Если вы запасливый домашний мастер, то построить такую конструкцию можно будет, даже не приобретая материал. Для того чтобы произвести сборку, не потребуется иметь специальные навыки, нужно будет только следовать определенным советам. После того как теплица будет готова, ее не придется обслуживать, а если в качестве укрывного материала будет выбрана прочная разновидность, то парник даже не придется разбирать на зиму. В отличие от теплиц, в основе каркаса которых другие материалы по типу дерева, отличается прочностью, кроме того, ее элементы не способны поразить процессы гниения, да и грибковые поражения установке не страшны. Теплицы такого типа устойчивы к деформации, которая может быть вызвана повышенной температурой.
Разновидности форм теплиц
Наиболее часто возводится арочная теплица из профильной трубы своими руками. Она подходит для того, чтобы выращивать в ее пространстве невысокие растения. Одна из особенностей такой теплицы состоит в возможности крыши к самоочищению. Ведь на поверхность постоянно будет падать мусор, а также осадки. Форма может быть и тоннельной. Такие установки обладают стандартными размерами. Таким образом, ее высота ограничена 5 м, тогда как ширина равна 10 м. Если есть необходимость в выращивании высокорослых растений, то стоит выбрать для строительства именно тоннельную форму. Если на территории застройки преобладают сильные ветры, то такая теплица будет стойко их переносить.
Может быть изготовлена двухскатная теплица из профильной трубы своими руками. Если выбрать такую форму, то можно установить довольно высокую конструкцию, внутри которой можно будет передвигаться во весь рост. Применяется такая форма для выращивания зелени, укрепленной на опорах, а также прямостоящих и вьющихся культурных растений. Если есть потребность распределить площадь участка рационально, то стоит выбрать именно такую форму. Иногда в строительстве используется и пирамидальная форма, теплица такого типа тоже будет занимать мало места.
Определение места для установки теплицы
Прежде чем приступить к строительству теплицы из профильной трубы своими руками, необходимо определить место, где она будет установлена. Среди главных особенностей места для проведения монтажа можно выделить наличие достаточного количества света в течение дня. Не стоит начинать работы, если вблизи есть высокорослые деревья, которые дают тень. Необходимо учесть, что к теплице должен быть удобный подход для того, чтобы была возможность заносить в ее внутреннее пространство воду и удобрения.
Если предполагается выстраивать вытянутую по форме теплицу, то ее предпочтительнее расположить с востока на запад. При строительстве конструкции с створку, предназначенную для проветривания, необходимо располагать на южном скате.
Подготовка к проведению строительства
Для теплицы из профильной трубы своими руками необходимо подготовить трубы, которые лягут в основу каркаса. Диаметр этих элементов должен быть ограничен 40х20 мм, именно такие заготовки будут способны обеспечить прочность и устойчивость. А вот при изготовлении связки между рамами необходимо использовать трубы, сечение которых равно 20х20 мм. Первоначально необходимо подготовить схему конструкции. Если есть необходимость построить теплицу, которая будет обладать более внушительной полезной площадью, то стоит использовать полукруглую раму, а не двухскатную, однако если вы решите выбрать именно ее, то придется запастись трубогибом. Его стоимость довольно внушительна, поэтому приобретать его для изготовления одного парника нецелесообразно. Хорошо, если будет возможность взять такое оборудование в аренду.
Определение параметров
Перед тем как делать чертеж для теплицы из профильной трубы своими руками, необходимо учесть, что каркас должен обладать длиной, равной 6,05 м. Этот параметр обусловлен стандартным реализуемой в магазинах. Что касается высоты, то необходимо остановить выбор на 1,7 м. Это указывает на то, что профиля будет необходимо 3,4 м. От длины отрезка останется кусок в 2,65 м. Если учесть угол наклона ската крыши, то, как правило, угол равен 30 0 , а вот ширина будет равна 2,24 м. Если от полученной ширины убрать 24 см, то это позволит накрыть конструкцию стандартным полотном поликарбоната, кроме того, для стока воды будут оставлены свесы по бокам.
Если предпочесть именно такую теплицу, то это позволит обойтись без инструментов, стоимость которых высока.
Определение конструкции фундамента
Прежде чем начинать строить из профильной трубы своими руками, необходимо позаботиться о фундаменте. Варианты его строительства могут быть разными. В основе могут быть материалы, которые удастся найти на участке, это может быть железнодорожная шпала и даже ростверк из винтовой сваи. Но наиболее популярным среди дачников является фундамент, возведенный на основе бетона. При этом конструкция будет мелкозаглубленной. Заложить основание предстоит на один штык лопаты.
Строительство фундамента
До того необходимо тщательно разровнять площадку и подготовить котлован. После по периметру необходимо заложить анкера для монтажа профильных труб. Следующим шагом станет приготовление раствора, среди ингредиентов которого будут галька, песок и цемент. Подготовленную смесь можно залить в котлован и оставить в таком состоянии до момента схватывания раствора.
Работа над монтажом каркаса
Следующий этап предполагает изготовление теплицы из профильной трубы своими руками, что указывает на необходимость сборки каркаса. К закладным элементам для этого предстоит приварить профиль, сечение которого равно 40х20 мм. Эта конструкция будет выступать в качестве надежной основы для крепежа вспомогательных и главных рам. Для того чтобы исключить перекосы, монтаж рам следует осуществлять на гладкой и прочной поверхности. При необходимости выполнить рез не стоит торопиться разрезать весь отрезок, первоначально следует сделать лишь надрез в области сгиба. После рекомендуется согнуть трубу, чтобы была возможность получить раму требуемой конфигурации. Затем можно приступать к проварке стыков на заготовке, которая предварительно должна быть собрана.
При работе должна использоваться схема теплицы из профильной трубы, своими руками ее сделать нетрудно. Стоит помнить, что торцевая рама выступает в качестве важной несущей конструкции, в ней необходимо монтировать дверь и форточку. Делать это рекомендуется на раме, которая предварительно уложена на площадку. Дверную рамку необходимо сварить из трубы, сечение которой равно 40х20 мм, что касается форточки, то ее предстоит изготовить из профиля 20х20 мм.
Необходимо взять во внимание ширину полотен поликарбоната, которая равна 2 м, это позволит определить расстояние между арками. Длина должна быть подобрана с тем расчетом, чтобы стыки оказались на профильной трубе. При каркасных трубах 40х20 можно обеспечить шаг в 1 м. Рамы каркаса должны быть монтированы на расстоянии в 1 метр, после их необходимо укрепить между собой трубами 20х20. Для чего отрезки следует вварить заподлицо с главным профилем. Это соединение помогает покрыть парник ровным слоем материала.
Монтаж элементов каркаса
Схема теплицы из профильной трубы своими руками должна быть подготовлена заблаговременно. Сборку элементов по вертикали следует начинать с торцевой рамы с дверью. Для того чтобы обеспечить точное сопряжение с вертикальной плоскостью, ее необходимо укрепить посредством раскосов уголков, которые должны быть приварены к горизонтальной трубе основания. Горизонтально расположенную связку из труб профиля нужно монтировать с отступом в 10 см от перегиба рам, что позволит хорошо зафиксировать поликарбонат по длине и ширине.
Крепление укрытия
В работе необходимо использовать чертеж теплицы из профильной трубы, своими руками так получится произвести более качественную сборку. На последнем этапе предстоит укрепить поликарбонат, делать это необходимо посредством саморезов 3,2х25 мм с прессшайбой.
