Навес для колодца своими руками схема. Делаем сами домик для колодца с двускатной крышей. Самый обыкновенный домик на колодец

Колодезный домик над источником воды выполняет защитные и декоративные функции. Давайте поговорим о том, какие бывают конструкции, как сделать своими руками из дерева и красиво оформить колодезный домик на даче. Статью мы сопроводили чертежами, фото- и видеоматериалами.

Колодцы — это свежая, прохладная вода, а также украшение участка, особенно если оголовье оформлено красивым домиком или навесом. При выборе конструкции следует отталкиваться от других сооружений: дома, забора, дорожек, беседок и т. д.

Типы колодезных домиков

Домик над колодцем может быть открытой и закрытой конструкции.

В закрытой — все стороны защищены стенками и перекрытием, не допускающими случайного попадания в воду осадков, листьев или других посторонних предметов. Доступ к вороту и воде закрыт дверцей, которую при желании можно запереть. Такие сооружения иногда утепляют изнутри, особенно если зимы суровые, а уровень воды в колодце высокий.

Открытая конструкция представляет собой навес с открытыми или частично открытыми сторонами. Для безопасности и защиты воды от мусора устье колодца желательно перекрывать съемной крышкой.

Дизайн и отделка

Для изготовления колодезных домиков используются различные материалы:

дерево, солома, бамбук;
металл;
камни;
декоративная плитка;
поликарбонат.

Часто в одном сооружении объединяются несколько материалов. Если после основного строительства остались облицовочные, строительные или кровельные материалы, то их использование не только даст возможность сэкономить, но и объединит строения на участке в один ансамбль.

Некоторые совместимые композиции смотрите на фото:

Крыша дома и навеса выполнены из одного материала

Целостная композиция с мощёной площадкой

Деревенский вариант, неокрашенное дерево во всех строениях

Имитация под сруб

Тихвинский Богородичный Успенский монастырь

Для такого колодца нужен замок на заднем фоне

Единая цветовая гамма и стиль

Основной материал — камень

Чаще всего камнем отделывают оголовье, а навес выполняют из дерева и металла. При этом камень может быть натуральный и искусственный, а также имитация камня, выполненная из бетона. Иногда колодезная башня целиком выполнена из натурального камня, например, песчаника.

Деревянные домики

Колодезные домики из дерева наиболее распространены и вписываются в большинство приусадебных участков. Для их сооружения могут использоваться пиломатериалы, брёвна, коряги и ветки без коры в качестве отделки. Древесина гигроскопична, поэтому будет правильным такие материалы обработать каким-нибудь гидрофобным средством и средством от гниения.

Колодезные домики из металла

Для оформления колодца можно использовать кованые, ажурные конструкции или листовой металл — оцинкованный, нержавеющий или покрытый лаком. Кованые изделия получатся далеко не у каждого владельца загородного дома, а вот закрытый домик из листовой стали изготовить самому достаточно просто.

Поликарбонат для колодезных домиков

Поликарбонат уместно использовать, когда садовая беседка, веранда или тент над автомобилем выполнены с применением этого материала. Он хорошо сочетается с металлическим каркасом, и может создавать определенное настроение благодаря своему цвету и относительной прозрачности.

Оригинальные колодезные домики

Фантазия дизайнеров и народных умельцев иногда просто поражает. Мы приготовили для вас подборку самых необычных колодезных домиков.

Специфический стиль

Если весь участок выдержан в определённом, редком стиле, может быть сложным подобрать колодезный домик ему под стать, ведь чаще всего можно найти идеи для русского или общеевропейского стиля. Мы дадим некоторые варианты конструкций, которые будут уместны в таких специфических стилях.

«Прованс»

«Япония»

«Средневековье»

«Африка»

«Греция»

«Сказка» (бетон, Анапа)

Конструкция ворота

Русские шахтовые колодцы оборудованы воротом с закреплённым на цепи или верёвке ведром со смещённым центром тяжести (для удобства зачерпывания). Движение вороту передаёт вращающаяся рукоятка или колесо. Также бревно может быть дополнено «пальцами» — выступами на его поверхности, служащими рычагами для поворота. Чем больше плечо рычагов, тем меньше усилий придётся затратить, чтобы вытащить полное ведро.

Для глубоких колодцев желательно ворот оборудовать ленточным тормозом, контролирующим скорость опускания ведра.

Ворот с рукояткой (а) и «пальцами» (б)

Ворот с рукояткой изготавливают из толстого, не менее 20 см в диаметре, бревна. С одной стороны в нём точно по центру вдоль оси высверливают отверстие под глухой стержень, закреплённый на опоре, а с другой — более глубокое отверстие под металлический штырь, соединённый с колесом или с изогнутой рукояткой. Торцы бревна можно усилить металлическими накладками, которые крепятся на противоположных стержнях. Бревно должно быть плотно насажено на оси.

Металлические части ворота с рукояткой

Металлические части ворота с колесом

Фото с рукояткой в сборе

Изготовление колодезного домика своими руками

Можно собственноручно сделать как открытый, так и закрытый колодезный домик. Рассмотрим некоторые несложные в изготовлении конструкции.

Открытый домик

При строительстве открытого домика важно помнить, что навес должен быть шире отверстия в колодце и защищать его от попадания атмосферных осадков, которые могут быть не такими чистыми, как в старые времена.

Ассиметричный шатёр над колодцем

Симметричный шатёр над колодцем

Рассмотрим устройство навеса над каменным колодцем, представляющим опоры, закладываемые при устройстве оголовка, и стропильную конструкцию, укреплённую на основаниях распорами. Чем больше площадь навеса, тем большее сечение пиломатериалов нужно выбирать при изготовлении. Конструкция покрывается слоем гидроизоляции в виде рубероида и отделочным или кровельным материалом по вкусу.

Чертеж с размерами — шатёр над колодцем: 1 — кладка основания; 2 — стропила; 3 — обвязка стропил; 4 — прижим для рубероида; 5 — подкосы; 6 — обшивка стропил; 7 — рубероид; 8 — черепица; 9 — конек; 10 — торцевая стойка; 11 — торцевая стяжка стропил; 12 — сдвоенные стропила под подкос; 13 — столбчатая опора

Закрытый домик

Изготовим закрытый домик простой двухскатной конструкции, с минимальной отделкой. Для этого рассмотрим чертёж.

Чертёж каркаса с деталировкой

Сначала нужно подготовить все детали, потом приступаем к сборке каркаса по прилагаемой схеме.

Каркас в сборе: 1 — опоры, выполненные симметрично (см. предыдущий чертёж); 2 — перемычки (2 шт.); 3 — планки, формирующие квадратную площадку (8 шт.); 4 — конёк (обратите внимание на запилы)

От конька к углам площадки монтируем края будущей двускатной крыши. Собрав каркас, устанавливаем его на оголовок.

Зашиваем центральную часть, оставляя люк для доступа к воде. На опоры монтируем собранный ворот.

Зашиваем доской сначала торцевые стенки, а затем и скаты крыши, в одном из которых на петлях монтируем прямоугольную дверцу с ручкой. Грани кровли защищаем гидроизоляционным материалом.

Декорируем домик резными накладками. Можно покрыть его или другим подходящим материалом.

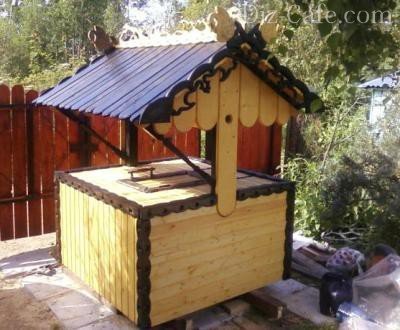

Готовый домик

Несколько более сложная конструкция и декор при строительстве сказочного колодезного домика на представленном ниже видео.

Часть 1

Часть 2

Типы колодезных домиков

Домик над колодцем может быть открытой и закрытой конструкции.

Дизайн и отделка

Для изготовления колодезных домиков используются различные материалы:

дерево, солома, бамбук;
металл;
камни;
декоративная плитка;
поликарбонат.

Некоторые совместимые композиции смотрите на фото:

Крыша дома и навеса выполнены из одного материала

Целостная композиция с мощёной площадкой

Деревенский вариант, неокрашенное дерево во всех строениях

Имитация под сруб

Тихвинский Богородичный Успенский монастырь

Для такого колодца нужен замок на заднем фоне

Единая цветовая гамма и стиль

Основной материал — камень

Деревянные домики

Колодезные домики из металла

Поликарбонат для колодезных домиков

Оригинальные колодезные домики

Специфический стиль

«Прованс»

«Япония»

«Средневековье»

«Африка»

«Греция»

«Сказка» (бетон, Анапа)

Конструкция ворота

Ворот с рукояткой (а) и «пальцами» (б)

Металлические части ворота с рукояткой

Металлические части ворота с колесом

Фото с рукояткой в сборе

Изготовление колодезного домика своими руками

Открытый домик

Ассиметричный шатёр над колодцем

Симметричный шатёр над колодцем

Закрытый домик

Чертёж каркаса с деталировкой

Сначала нужно подготовить все детали, потом приступаем к сборке каркаса по прилагаемой схеме.

Зашиваем центральную часть, оставляя люк для доступа к воде. На опоры монтируем собранный ворот.

Декорируем домик резными накладками. Можно покрыть его или другим подходящим материалом.

Готовый домик

Часть 1

Часть 2

Единственным источником питьевой воды в загородном доме зачастую выступает колодец. Сохранить чистоту живительной влаги и придать сооружению привлекательный вид помогает домик для колодца. Шаблонный экземпляр можно приобрести в готовом виде, но гораздо дешевле и интересней соорудить домик для колодца своими руками. Конструкция отличается размерами, конфигурацией и материалом отделки. Предложенные чертежи помогут выбрать подходящий вариант для изготовления своими руками.

Предназначение домика

Основная функция колодезного домика - практическая. На качество воды из колодца оказывают негативное влияние множество факторов:

прямые лучи солнца;
атмосферные осадки;
избыточное тепло;
животные и насекомые;
мусор, наносимый ветром;
химикаты, распыляемые на близлежащие растения.

Правильно оборудованный домик препятствует попаданию внутрь инородных веществ. Кроме этого, грамотная конструкция предотвратит замерзание воды в период сильных морозов. В течение всего года сооружение создает защиту от любопытных детей, сохраняя их жизнь и здоровье. Помимо практического предназначения, сделанный с душой своими руками домик для колодца станет отличным декоративным украшением участка.

Подача воды из колодца осуществляется двумя способами - с помощью ворота и закрепленного на нем ведра или насосом. При выборе конструкции домика этот фактор обязательно учитывается.

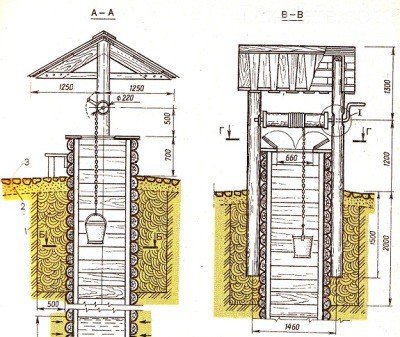

Один из вариантов профессионального чертежа с размерами представлен далее:

Вариации сооружения

Защитное сооружение может быть открытого или закрытого типа. В первом случае вероятность замерзания воды в сильные морозы значительно увеличивается. Спасти ситуацию поможет утепление колодезного кольца пенополистирольной шубой с последующей декоративной отделкой. Большей практичностью, с точки зрения защиты от морозов, обладает конструкция закрытого типа. Воздушная прослойка сама по себе сохраняет тепло, а в сочетании с теплоизоляционным материалом справится на отлично с возложенными на нее функциями.

Выбор материалов при изготовлении домика для колодца отталкивается от общей архитектурной концепции загородного участка. Если основное строение представляет деревянный сруб, будет логично использовать бревна для отделки колодезного кольца и доски для крыши. Если экстерьер дома содержит элементы кирпича или камня, соответствующий материал задействуют при сборке своими руками сооружения для колодца. Верх обшивают материалом, идентичным кровельному покрытию основного строения. Предложенное оформление не является незыблемым постулатом и актуально, если домик расположен в пределах видимости главной постройки. Отстоящий колодец поодаль позволяет расширить границы выбора отделки домика.

Замечание! Деревянный домик, особенно с элементами резьбы, невероятно привлекателен, но требует регулярного ухода. В противном случае внешний вид быстро потеряет былой лоск. Гораздо проще в уходе сайдинг, закрепленный на каркасе из металлопрофиля.

Очередной пример чертежа с размерами поможет сориентироваться с выбором конфигурации:

Простая конструкция открытого домика

Довольно просто своими руками оформить сооружение для колодца открытого типа. Основные элементы конструкции:

2 стойки;
навес;
ворот.

Так как стойки вкапываются рядом с колодцем в грунт, монтаж опор для навеса проводится после декоративного оформления колодезного кольца.

Основные шаги по изготовлению навеса для колодца:

Порядок работ может видоизменяться. В одних случаях сначала вкапывают опоры, затем крепят стропильную систему, после чего проводят монтаж кровли. Сложнее стропильную систему открытого домика собирать непосредственно на закрепленных опорах. Иногда всю конструкцию сначала собирают вместе, а затем вкапывают над колодцем. Тяжесть сооружения и личный опыт подскажет, как своими руками сделать удобнее.

Порядок изготовления закрытого домика

Открытый домик не дает колодцу 100% защиты от неблагоприятных факторов. Гораздо эффективней собрать своими руками конструкцию закрытого типа. Подробный чертеж с указанием размеров и схема в собранном варианте представлена на фото:

Оформление каркаса

Для изготовления каркаса потребуется брус и доски. Как и в случае с открытым навесом для конструкции важно правильно подобрать размеры основных элементов. Чрезмерно тонкие детали приведут к деформации или поломки сооружения над колодцем в результате ветровых нагрузок. Большой запас прочности тоже будет излишним, так конструкция над колодцем получится громоздкой.

На фото представлен подробный чертеж крыши домика:

Оптимально для работы подобрать материал следующих размеров:

Толщина доски - 4 см, ширина варьируется от 120 до 150 мм.
Сечение бруса 80х100 мм, при тяжелом кровельном покрытие лучше взять 100х100 мм.
Для работы понадобится 4 опоры из бруса и 4 доски для проведения нижней и верхней обвязки.

Доски распиливаются заранее с учетом размеров колодца, после чего приколачиваются к опорным стойкам. В качестве крепежных элементов используют гвозди 100 мм. Алгоритм действий по изготовлению каркаса домика для колодца включает следующие шаги:

первая пара опор скрепляется досками вверху и внизу;
вторая пара стояк соединяется аналогичным образом;
заготовки располагают вокруг колодца;
Элементы каркаса домика соединяются обвязкой.

Фото демонстрирует пример готового домика над колодцем:

Монтаж крыши

Оформление крыши домика над колодцем начинается со сборки стропильных ферм. Они представляют жесткую конструкцию, на которую впоследствии крепится обрешетка. Для стропильных ног домика берут доски, толщина которых не менее 3 см. Длина подбирается индивидуально, в зависимости от того, какой высоты домик над колодцем вы хотите получить. Очередные элементы стропильной системы - ригели и укосины, толщины доски от 2,5 до 3,0 см будет достаточно. Комплект элементов стропильной системы домика над колодцем включает:

укосин - 8 шт.;
ригелей - 3 шт.;
стропильных ног - 6 шт.

Детали обрезаются под углом, верхние концы соединяются между собой с помощью саморезов. Ригели выполняют функцию дополнительной фиксации, их монтаж проводят на 0,3 м ниже точки верхнего соединения стропильных ног. Крепление стропил к каркасу ведут гвоздями длиной 120 мм.

Чтобы домик для колодца обладал достаточной прочностью, стропильная система укрепляется укосинами. Когда конструкция собрана, проводят обрешетку. Шаг крепления досок составляет 15 см. Сначала обрешетку накрывают рубероидом, затем проводят монтаж финишного кровельного покрытия. Места угловых соединений обычно закрывают досками.

Установка ворота

Оформление своими руками над колодцем домика обязательно затрагивает вопрос установки ворота. Для его изготовления потребуется круглое бревно с диаметром более 200 мм.

Замечание! Чем больше диаметр ворота, тем легче поднимается ведро с водой.

Размер ворота зависит от расстояния между двумя опорами, на которые он крепится. Оптимально выбрать длину на 4-5 см короче. Ориентировочные размеры ворота для домика над колодцем представлены на чертеже:

Основные этапы изготовления ворота для домика над колодцем:

Отрезается нужная длина ворота.
После удаления с бревна коры оно тщательно зачищается и шлифуется.
Края обтягиваются стальной проволокой, эта мера позволит сохранить геометрию бревна.
По центру торцов сверлятся отверстия на глубину 50 мм. Диаметр составляет 20 мм.
Сверху отверстий проводят монтаж металлических пластин, на которых уже подготовлены соответствующие отверстия. Этот элемент защитит древесину от разрушений.
Аналогичные отверстия готовятся в опорах, в точках, где планируется зафиксировать ворот.
Участки закрываются металлическими пластинами с отверстиями.
Втулки из металла вставляются в отверстия на опорах.
Торцы бревна оснащаются металлическими прутами. Для левой части достаточно длины 200 мм, правый элемент представлен буквой «Г».
В завершение ворот навешивается на стойки.

Готовый ворот до закрепления в домике для колодца на фото:

Обустройство двери домика для колодца

Чтобы со временем дверцу не повело в результате деформации конструкции, доски для домика обязательно выбирают сухие. Последовательность работ по изготовлению дверцы включает следующие шаги:

В качестве лутки дверцы на каркасе закрепляют 3 бруска.
Исходя из параметров рамы, на земле проводят сборку дверцы. Ее размеры должны быть немного меньше внутренних очертаний рамы. Обрезанные до нужного размера доски соединяются внизу и вверху брусками. Для жесткости по диагонали прибивают еще один брусок.
Проводят монтаж металлических петель на дверцу и раму.
После навешивания дверцы на раму на конструкции закрепляется защелка и ручка.
В завершение проверяется качество проведенной работы. Дверца не должна задевать раму в процессе открытия или закрытия и заедать.

Фото демонстрирует готовую дверцу на сооружении для колодца:

Финишная отделка

Обычно нижняя часть домика для колодца обшивается деревом. На выбор мастера, который сооружает конструкцию своими руками, представлено:

Блок-хаус, имитирующий оцилиндрованное бревно. В этом случае колодец будет напоминать бревенчатый сруб.
Эффектно смотрится деревянная вагонка.
Обыкновенная доска представляет самый бюджетный вариант оформления домика для колодца.

Внимание! Сохранить целостность деревянной конструкции длительный период поможет обработка материала защитными составами. Сюда входит антисептическая пропитка, предотвращающая гниение, средства защиты от повреждения вредителями. В качестве финишного покрытия домика для колодца подойдет лак.

Аккуратная и красивая деревянная конструкция для колодца представлена на фото:

Вариантов финишной отделки крыши домика для колодца множество. Как и в случае с домиком открытого типа, здесь важно заранее предусмотреть вес кровельного покрытия, чтобы вся конструкция не деформировалась под тяжестью материала.

При больших размерах скатов потребуется установка обрешетки. Доски крепят с шагом 15-20 см. Основной материал кровли набивается на обрешетку. Таким образом оформляют скаты и фронтоны. Если колодец небольшого диаметра и крыша домика обладает компактной площадью, монтаж досок проходит непосредственно на каркас.

Совет! Для защиты стенок домика от влаги доски скатов выходят за пределы размеров основной конструкции на 10 см.

Помимо классической доски, в качестве кровельного покрытия используют:

еврорубероид;
сайдинг;
профнастил;
металлочерепицу;
битумную черепицу.

Монтаж кровельного материала идет исключительно на скаты, фронтоны зашиваются деревом, обработанным защитными средствами.

Заключение

Грамотный чертеж с учетом размеров колодца - основа правильной конструкции домика. Важно правильно рассчитать вес сооружения, чтобы каркас выдержал нагрузку и не деформировался. Внешний вид во многом определяется материалом, выбранным для финишной отделки.

Обустройство колодца обычно заканчивается сооружением домика, который одновременно и украшает, и защищает конструкцию. Существует много различных вариантов отделки этого элемента, однако порядок действий и принципы работы в целом почти одинаковы.

Особенности

Колодец в собственном дворе или на даче зачастую является не предметом роскоши, а самой настоящей необходимостью в тех местах, где отсутствует централизованный водопровод. Однако простое торчащее из земли бетонное кольцо мало кому доставляет эстетическое удовольствие, да и удобство использования в этом случае ниже среднего. Чтобы исправить эту ситуацию, необходимо облагородить колодец, установив специальный ворот, которой существенно облегчает подъем воды. На сегодняшний день в крупных строительных магазинах можно приобрести уже готовые колодезные ограды, но, как правило, они либо имеют далеко не самый презентабельный вид, либо стоят очень дорого.

Поэтому чаще всего домашние мастера возводят домики для колодца своими руками – в этом случае и фантазию можно проявить, и обустроить все именно так, как вам нужно.

Разберемся, зачем, вообще, нужно это ограждение.

Колодезный домик защищает воду скважины от загрязнения вследствие попадания в нее пыли, листьев, камней и так далее. Для этого необходима плотно прилегающая крышка – открытые колодцы подходят только для технической воды (полив, стирка), поэтому если вы намерены как минимум мыть посуду, то крышка должна стать непременным атрибутом конструкции.
Домик предотвращает попадание в питьевую воду осадков любого типа. Дождевые и талые воды содержат большое количество кислотно-щелочных элементов, отходов жизнедеятельности человека, растворенных в них удобрений и другие примесей, их попадание в источник воды чревато опасными загрязнениями. Чтобы этого избежать, крышу домика, как правило, делают двускатной – так легче выводить осадки.
Домик препятствует проникновению в колодец химикатов, которые зачастую используются для опрыскивания зеленых насаждений.

Это важные, но не единственные функции домиков – стенки колодезного домика в зимнее время не дают воде замерзнуть, а кроме того, и это очень важно, обеспечивают безопасность маленьких детей. На домики часто врезают щеколды и устанавливают замки, которые не дают любознательным малышам перегнуться и упасть в воду.

Чтобы максимально облегчить подъем воды, монтируют ворот и стойки – обычно это обычное бревно с вращающейся ручкой, к которому крепится металлическая цепь.

Конечно, идеальный колодезный домик должен требовать самого простого ухода и органично вписываться в ландшафтный дизайн.

Чертежи

Существует большое разнообразие домиков, устраиваемых для гидротехнических сооружений, чаще всего их выполняют в виде крышки, домика или беседки.

Первый вариант оптимален в условиях ограниченного бюджета, поскольку является довольно экономичным. Это простая крышка, которая закрывает вход в колодезную шахту на уровне земли. Оборудовать такую защиту довольно быстро и просто, однако необходимо постоянно контролировать крышку, чтобы она была все время закрыта.

Конструкция в виде домика или беседки часто устанавливается на дачах, где прекрасно дополняет ландшафтный дизайн. Как правило, такая беседка имеет специальную защитную дверцу, которая препятствует попаданию осадков, а также защищает воду от попадания мусора. Материалом для изготовления таких домиков служит древесина, которая отличается долговечностью и экологической чистотой.

При составлении чертежей и схем домиков для колодца очень важно принимать во внимание материал, из которого он будет сооружаться.

Чаще всего используют:

кирпич;
камень;
бетонные блоки;
металлоконструкции;
бревна.

Домики из камня и кирпича строятся довольно быстро и просто, они отличаются надежностью и могут прослужить на протяжении многих лет. Единственным недостатком такого строения является его низкая привлекательность, поэтому подобные домики будут нуждаться в финишной отделке, что приводит к дополнительным затратам времени, сил и средств.

Очень популярны домики из бетона, этот материал позволяет соорудить конструкцию любой формы – можно оформить ее в виде круговых осей, а можно возвести небольшую возвышенность. Вариантов очень много, однако каждый из них так же, как и кирпич, потребует декоративной отделки – чаще всего используют мозаику или каменные фрагменты.

Домик из металлоконструкций оптимален для участков в стиле хай-тек, он отличается лаконичной формой, строгой геометрией и концептуальностью.

Однако самым популярным материалом для обустройства домиков были и остаются бревна – изделия из древесины гармонично смотрятся в любом ландшафте, деревянный домик имеет исключительно привлекательный внешний вид, а кроме того, надежно защищает вход в шахту. Единственный минус такого материала – это подверженность гниению под воздействием внешних атмосферных факторов. Однако если использовать мореное дерево и обработать его специальными защитными составами, то срок его службы продлится на долгие годы.

Домик может быть и пластиковый, однако такие варианты чаще используются для создания декоративных конструкций.

Выбор материала – это далеко не единственный вопрос, который необходимо решить на этапе подготовки к строительству, очень важно составить чертеж, а для этого следует выбрать дизайн конструкции.

Колодезные домики могут быть открытыми и закрытыми.

Открытые модели включают несколько основных элементов:

наземная часть;
стойки подъемника;
крыша со стропильной системой;
дверца на срубе.

Такие варианты широко распространены в деревнях, они оптимальны, если колодцем пользуются несколько владельцев.

Конструкция закрытого типа включает немного другой набор составных деталей:

стойка с воротом (подъемником)
дверцы с замком;
стропила и кровля.

Каждая из таких конструкций индивидуальна и непохожа на другие, стены здесь могут либо составлять единое целое со срубом, либо их роль выполняют скаты крыши, но вне зависимости от особенностей строения, они надежно защищают колодец от непогоды, а также делают безопасным перемещение по участку детей и домашних животных.

Традиционно используют несколько вариантов конструкций.

Домик-крыша – самый простой домик, который выполнен в виде простейшей треугольной двускатной крыши.
Чуть более сложным вариантом является сооружение домика в полном смысле этого слова. Такие изделия чаще всего выполняют в виде четырехугольного сруба и оформленной крыши, либо используют бетонные кольца – в этом случае конструкция имеет круглую форму.
Очень оригинально смотрятся домики-беседки. В этом случае конструкция не полностью закрыта, а частично открыта, крыша крепится на опорах, а дверца оборудована не в самой кровле, а возле основания. При этом само основание может быть любым – очень гармонично выглядит круглое кольцо, бревна с квадратным основание, а также восьмигранный домик.

От выбранной формы зависит проект будущего домика для колодца и особенности его дальнейшего строительства. Традиционно габариты домика должны соответствовать непосредственно конструкции шахты: ряду колец из бетона или форме бревенчатого сооружения. Имейте в виду, что если сделать крышу слишком маленькой, то вода не будет защищена от пыли и грязи, а слишком просторный покров сделает эксплуатацию источника воды неудобной.

Как построить?

Вне зависимости от того, какой тип конструкции колодезного домика вы предпочтете, набор инструментов, который вам понадобится, примерно одинаков. Если вы планируете работать с древесиной, то вам понадобятся:

рубанок
пила;
отвертка;
уровень;
рулетка;
карандаш;
молоток;
гвоздодер.
Но также необходимо подготовить материалы:
обрезную доску;
оцилиндрованный брус;
щеколда для дверцы;
крепежные элементы.

Для начала необходимо составить чертеж, для этого заранее нужно определиться с габаритами конструкции и рассчитать размеры основания, фронтонов, ворота и дверцы, а также рассчитать площадь скатов кровли и стоек с коньком.

Рассмотрим способ изготовления домика с двускатной крышей. Чаще всего для таких сооружений используют брус (для каркаса) и обрезную доску. Для начала собирают каркас. Его сборка обычно начинается с тщательного выпиливания необходимых деталей для нижней обвязки, опор, на которые будет крепиться крыша, соединяющих досок и перекладин. Обычно размеры нижней обвязки строго соответствуют внешнему размеру колодца, а параметры стоек подбирают таким образом, чтобы сформировать необходимый уклон крыши. Соответственно, боковые соединительные опоры и верхняя перекладина соответствуют размеру крыши: первые ее высоте, а вторая – ширине.

Детали каркаса фиксируют при помощи длинных гвоздей в следующем порядке:

для начала необходимо скрепить 2 стойки сверху и снизу, для этого к ним прибиваются доски;
особе части установить на шахты и закрепить обвязками;
очень важно, чтобы торцы брусков в месте стыка с верхней перекладиной были обрезаны под углом 45 градусов.

Для того чтобы конструкция была более прочной, на стыки набивают уголки, к нижней части рамы с внутренней стороны фиксируют широкую доску, которую в дальнейшем можно использовать, как полку для ведра, оставшиеся стороны укрепляют более узкими досками – они используются для удержания оголовка.

Еще один момент, которому нужно уделить особое внимание – это изготовление ворота. Он необходим для наматывания/разматывания цепи, при помощи которого ведро или другая емкость опускаются в воду и поднимаются на поверхность. Бревно для ворота обязательно должно быть толстым, желательно дубовым, так как это порода отличается повышенной прочностью. Многие отказываются от монтажа ворота в пользу установки насоса, однако специалисты не рекомендуют этого делать: как и любая техника, насос может сломаться, в этом случае не повредит запасной вариант.

Длина бревен должна быть на 5 см короче, чем длина между двумя стойками. Бревно обязательно шлифуют, а на концах делают проволочную обмотку и сверлят отверстия по центру, их глубина должна составлять примерно 4-6 см, а толщина – около 2. Эти отверстия укрепляют шайбами, а внутрь вколачивают металлические пруты – короткий и длинный. Длинный в дальнейшем используется в качестве ручки для вращения ворота. Чтобы закрепить ворот в боковинах, следует проделать в них вырезы и вставать обрезки трубы нужного диаметра. Затем закрепляется цепь с резервуаром – и ворот готов!

Ну и наконец, на финишном этапе строится крыша и выполняется обшивка. Возведение кровли начинается с крепления стропил, обычно для них берут доски толщиной 3-5 см. В целом в крышную конструкцию включается 3 ригеля, 8 укосин и 56 стропил. Работы производятся в соответствии со следующей пошаговой инструкцией:

концы стропил режут под углом и соединяют друг с другом саморезами;
каркас скрепляют со стропилами – для этого понадобится 12-сантиметровые гвозди;
стропила усиливают монтажом укосин;
над стропилами с шагом в 15 см набивают обрешетку, причем длина ее планок должна быть такой, чтобы она выступала от стропил на 10 см;
поверх укладывают гидроизоляционный материал, к примеру, рубероид, а на него укладывают шифер, можно обустроить кровлю и из профнастила;
обшивку выполняют из досок.

Отдавая дань традициям или просто декорируя придомовой участок, владельцы загородной недвижимости украшают колодцы деревянными домиками различной формы: от простой надставной крыши с дверцей до весьма солидного сруба, напоминающего беседку. Десятки фирм предлагают роскошную продукцию с резными элементами в виде зверей и ажурного орнамента, но гораздо приятнее построить возле дачи оригинальный домик для колодца своими руками. Стенки из бруса или широкая крыша имеют и практическую направленность: они защищают воду в шахте колодца от попадания мусора, который заносится ветром. С точки зрения безопасности домик также важен: он служит преградой для детей и животных.

Рассмотрим несколько проектов строений из дерева – природного, красивого материала, с которым очень легко и приятно работать.

Каким бы не был проект, инструмент всегда один и тот же – тот, который необходим для обработки древесины. Итак, перед началом работ следует подготовить:

дисковую пилу, электрический рубанок (в идеале – деревообрабатывающий станок, на котором быстро и легко можно подготовить все детали);
ножовку и электролобзик;
молоток;
крестообразную отвертку;
гвоздодер;
уровень, карандаш, рулетку (не менее 3 м).

Для строительства колодезного домика подойдет любой инструмент для работы по дереву

Предварительно сделав чертежи домика для и произведя нехитрые расчеты, можно заранее подготовить материал для строительства.

Для возведения деревянного строения потребуются:

брус (оцилиндрованный, клееный);
обрезная доска;
крепеж (саморезы, гвозди);
материал для покрытия крыши (рубероид, гибкая черепица, шифер);
петли, ручка и защелка (при наличии дверцы).

Все деревянные детали следует подогнать по размеру, ошкурить, обработать при помощи защитных составов. Пропитанная антисептиками и покрытая лаком древесина лучше выглядит и дольше служит.

Проект №1 – домик с двухскатной крышей

Итак, строим домик-крышу для скважины или колодца, из которых вода подается в дом с помощью насосной станции. Это небольшое помещение для защиты оголовка колодезных колец, а дверца необходима, чтобы контролировать работу насоса, а также производить чистку и дезинфекцию.

Домик для колодезной скважины с дверкой, построенный в виде большой крыши

Строительство каркаса

Основной материал для устройства каркаса – брус и обрезная доска. Слишком объемные детали сделают строение громоздким, слишком тонкие – хрупким, поэтому стоит остановиться на средних параметрах: сечение бруса – 80 мм х 100 мм, толщина доски – 40 мм. Необходимо подготовить четыре стойки шириной 8 см и четыре обрезных доски, подходящих для нижней и верхней обвязки, шириной 12 см. Доски заранее отпиливают по размерам, затем детали обвязок поочередно приколачивают к стойкам, чтобы в результате получился ровный и надежный каркас. Следует обратить внимание на крепеж: длина гвоздей должна быть такой, чтобы они прочно соединяли две детали – примерно 10 см.

На схеме каркаса хорошо видны места креплений верхней и нижней обвязки к стойкам

Каркас легче всего собрать в следующей последовательности: сначала соединить досками сверху и снизу две стойки, затем таким же образом скрепить оставшиеся две стойки, обе конструкции расположить вокруг колодезной шахты и окончательно их соединить между собой обвязками.

По этому проекту можно соорудить все быстро и из подручных материалов, так как практически любые из них – доски, брусья – остаются на даче во время строительства дома или бани.

Устройство крыши и обшивка

Строительство крыши следует начать с устройства стропильных ферм – жесткой конструкции, на которую будет крепиться обрешетка. Лучше выбрать достаточно прочные доски (толщиной не менее 3 см), длина которых 180 см – от длины этих досок будет зависеть высота строения. Для монтажа ригеля и укосин потребуется доска меньшей толщины – 2,5 см. Укосин должно быть 8 штук, стропильных деталей – 6 штук, ригелей – 3 штуки, длина каждой – 30 см.

Расстояние между элементами обрешетки должно быть одинаковым

Последовательность работы:

Обрезав стропила под углом, их верхние концы соединяют между собой. В качестве крепежных элементов применяют саморезы. Дополнительно зафиксировать расположение стропил поможет ригель, прикрепленный на 30 см ниже верхней точки. Лучше все действия производить, положив детали на землю.
На стропилах делают вырез в том месте, где они будут соединяться с досками верхней обвязки. Соединяют каркас и стропила при помощи гвоздей (12 см длиной).

Схема соединения стропил с верхней обвязкой каркаса

Монтаж стропил усиливают, устанавливая укосины. Стропильные фермы соединяют с помощью своеобразного конька – двух досок, к которым в дальнейшем крепится обрешетка. Интервал между элементами обрешетки – 13-15 см. Выступы над обеими стенкам строения – 10 см.
Построенную крышу покрывают рубероидом.
На рубероид монтируют шифер специальным крепежом. Места угловых соединений прикрывают ветровыми досками.

Монтаж дверцы

Дверка в домик – своего рода дощатый щит, который изготавливается простым способом. Нарезают доски длиной 85 см и шириной 15-20 см, складывают одна к одной и скрепляют между собой деревянными брусками с сечением 2,5 см х 3 см. Достаточно двух брусков – один снизу, другой сверху. В качестве крепежа используют саморезы, на каждую доску по 4 штуки. Чтобы дверка при движении сохраняла форму, а доски не «гуляли», по диагонали приколачивают еще один брусок – для жесткости.

Основание и каркас домика практически спрятаны под крышей, а дверка находится над основанием, выше уровня земли

После обшивки фронтонов приколачивают ручку и защелку, затем навешивают дверку на рояльные петли. Финишный этап – обработка досок с внешней стороны защитными средствами от плесени и грибка, покраска лаком или специальной краской для древесины в тон соседних построек.

Проект №2 – сруб из бревен

Следующее творение – домик для колодца из бруса, выполненный в классическом деревенском стиле. Такое оформление колодца можно увидеть в русских деревнях. Оцилиндрованные бревна складывают в виде небольшого сруба – по размеру колодца, сверху на двух массивных стойках возводят широкую крышу и устанавливают ворот для поднятия ведра с водой. Края крыши выходят за пределы сруба, чтобы дождевая вода не попадала в колодец. Для устойчивости стойки снабжены небольшими подпорками, которые играют и декоративную роль.

Данное строение имеет три основных части: основание-сруб, ворот и широкую крышу

Выступающие концы бревен имеют фигурные вырезы, что также служит украшением строения. Крыша покрыта гидроизолирующим материалом яркого цвета.

Для постройки необходимы:

оцилиндрованное бревно для сруба, стоек и ворота (размеры подбирают по диаметру колодца);
обрезная доска для подпорок и крыши;
кровельное покрытие (шифер, черепица, рубероид);
материал для ворота с ручкой.

Схема ворота для колодца с размерами (их можно изменить, но на свой страх и риск)

Проект №3 – шестигранный сруб

Данный домик – вариант предыдущего строения с некоторыми особенностями. Он отличается тем, что сруб не традиционно четырехугольный, а шестигранный. Скаты крыш различаются по длине, поэтому она имеет ассиметричный вид. Колодец небольшой по размерам, но его компактность позволяет использовать строение при дефиците места. Практическим и одновременно декоративным элементом служит колесо из дерева.

Декоративный элемент – деревянное колесо – для удобства можно заменить на ручку

Данный домик можно использовать для оформления шахты с насосом или просто для украшения придомовой территории.

Характеристика строения:

высота – 220 см;
диаметр основания – 120 см;
для постройки необходим оцилиндрованный брус диаметром 100 мм;
двускатная крыша покрыта обрезной доской;
дерево со всех сторон обработано влагозащищающим составом.

Чертеж колодца с оборудованным оголовком и домиком

Примеры декорирования колодезных домиков

Украсить постройку можно несколькими способами. Традиционным способом украшения строений из дерева является резьба. Аккуратный резной домик для оформления колодца в классическом русском стиле подходит для всех дачных участков, где при строительстве основного дома применялось дерево.

Основание и крыша домика для колодца декорированы резными элементами, покрашенными в контрастный цвет

Декорирование происходит и при помощи окрашивания древесины в различные цвета. Применяя пропитки или лаки разных оттенков, можно придать строению абсолютно противоположные оттенки – от солнечно-желтого или выбеленного до темно-коричневого, нарочито состаренного.

Также полезен будет подборка из 6 необычных идей для оформления колодца на даче:

Резной домик для колодца, украшенный деревянной фигурой медведя

Иногда на срубе устанавливают дополнительное украшение – деревянную или керамическую фигурку животного.

Домик для колодца с декоративным элементом – колесом для ворота в “морском” стиле

Конечно, любая дачная постройка – это не просто декор, но и воплощение взглядов и вкуса человека, поэтому каждый хозяин знает, как сделать домик для колодца таким, чтобы он был и практически полезным, и отражал индивидуальность владельца.

Просмотров
