Витая открытая проводка. Открытая проводка в стиле ретро. Проектирование - важнейший этап

В последнее время, открытые коммуникации набирают все большей популярности в оформлении жилых помещений. С распространением таких стилей как лофт, ретро, прованс, кантри и стимпанк в моду возвращается наружная декоративная электропроводка. Любители неординарных дизайнерских решений уже давно оценили ее. Какими преимуществами обладает наружная декоративная электропроводка, и как произвести монтаж сети электропроводов в старинном стиле – читайте ниже.

Проводка под старину: достоинства и недостатки

Прежде, чем создавать проект наружной декоративной проводки, необходимо выяснить какие достоинства и недостатки имеет сеть такого типа. Так, основными достоинствами открытой проводки в старинном стиле будут ее привлекательность и аутентичность.

Кроме того, к преимуществам открытой сети электропроводов можно отнести:

• Простоту и удобство монтажа. Для прокладки проводки не нужно будет штробить стены, пробивать межэтажные перегородки и т. д.
• Возможность быстро локализовать и устранить поврежденный участок проводки.
• Возможность легко перепланировать сеть.

Эти достоинства делают открытую электропроводку идеальной для домов и дач из сруба, кирпичных построек без внутренней отделки. Ведь, наружная электропроводка в современном исполнении (с боксами для кабелей из ПВХ) редко когда вписывается в дизайн домов из натуральных материалов. А прокладывать втурненнюю электропроводку в таких постройках достаточно трудоемко. Тем не менее, открытая винтажная электропроводка имеет и недостатки.

Так, небольшое сечение наружных проводов делает их неустойчивыми к высоким токовым нагрузкам.

Поэтому подключить к такой проводке мощные электрические бытовые приборы не выйдет: кабелепровод просто не выдержит повышенной нагрузки. Такая проводка, также, будет менее устойчивой к механическим повреждениям, нежели скрытая. Поэтому, ее не рекомендуют монтировать на улице.

Кроме того, качественный набор открытой электропроводки в ретро стиле имеет достаточно высокую стоимость. Так, например, стометровая бухта кабеля обойдется в районе 5-15 тысячи рублей. При этом, в смету необходимо заложить и другие комплектующие электропроводки.

Наружная проводка в стиле ретро: устройство

Основу наружной электропроводки в старинном стиле, как и любой другой, составляет токопроводящий кабель. Главное отличие состоит в том, что кабель для ретро проводки плетеный, обладает декоративностью.

Как и стандартный, декоративный кабель может состоять из двух и из трех проводов, зависимо от наличия защитного заземления в проекте.

Жилы токопроводящего кабеля могут быть сечением в диапазоне от 0,075 до 0,25 кв см. и, в обязательном порядке, должны иметь изоляцию, соответствующую правилам пожарной безопасности и стандартизированной маркировке. Внешняя изоляция кабеля, обычно представлена шелком, пропитанным негорючим составом. Цвет внешней оболочки может быть любым. Именно он обеспечивает кабелю декоративность. Прокладка кабеля выполняется с помощью обмоток на керамических или фарфоровых изоляционных роликах.

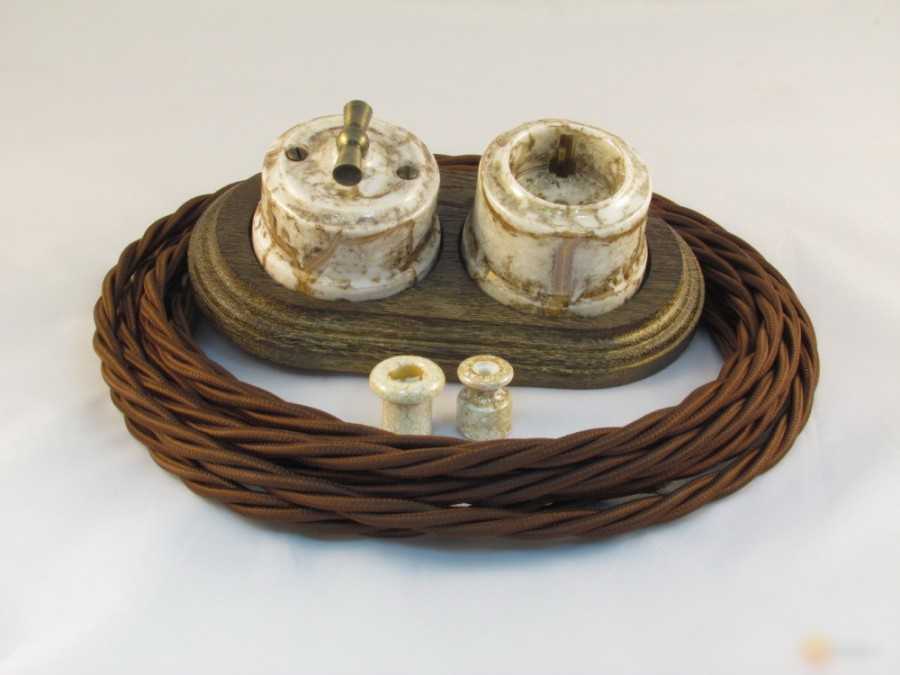

В комплект декоративной электропроводки под старину входят:

• Дизайнерские розетки;
• Выключатели в старинном стиле;
• Наружные распределительные коробки;
• Подложки для выключателей и розеток;
• Рамки для оборудования.

Комплектующие могут быть выполнены из фарфора или керамики, латуни и декоративного термопластика, иметь росписи и другие декоративные элементы. Цвет комплекта может быть как стандартным – белым, так и любым другим, в зависимости от предпочтений владельца апартаментов.

Выбираем ретро провод и другие элементы винтажной электропроводки

Выбор арматуры для монтажа открытой декоративной электропроводки имеет свои нюансы. Так, выбирая витой провод в ретро стиле необходимо удостовериться в том, что он имеет двойную изоляцию, а класс его безопасности отвечает стандартам.

Провода для открытой декоративной проводки должны иметь маркировку “НГ” и “LS”, говорящие о том, что кабель не поддерживает горение и обладает низким дымовыделением.

Наиболее известными фирмами, которые предлагают пожаробезопасные кабеля и арматуру для прокладки декоративной электропроводки, являются Gambarelli и Fontini. Они выпускают как витые провода, так и ролики, выключатели, розетки, распределительные коробки в стиле ретро на любой вкус. Доступную арматуру можно приобрести в Леруа Мерлен, заказать у компании Ретрика, московской фирмы “Будет Светло”.

При выборе арматуры в старинном стиле необходимо придерживаться таких рекомендаций:

• Изоляторы для проводки в старинном стиле лучше выбирать пожаробезопасные – фарфоровые;

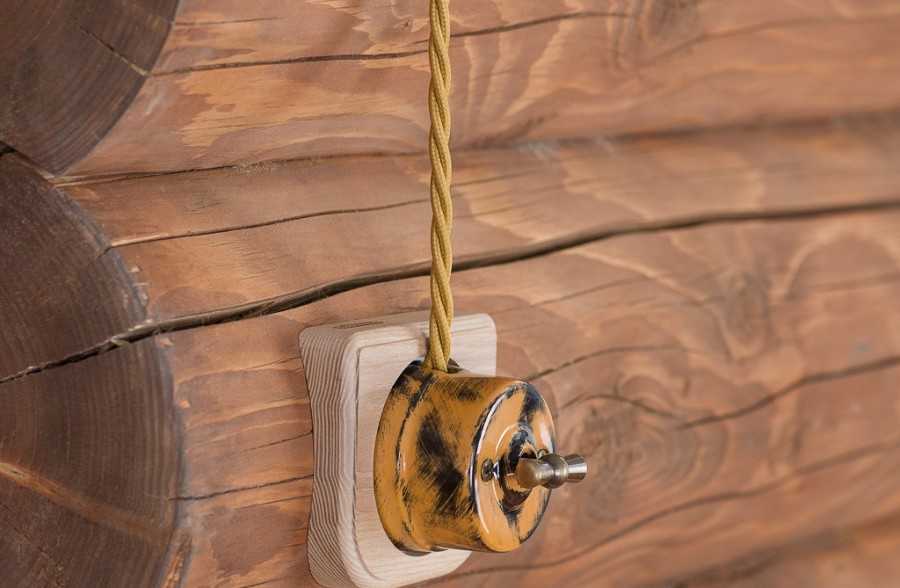

• Под старинный стиль лучше всего подойдут поворотные выключатели или круглые клавишные;
• Розетки и распределительные коробки для комнат с повышенной влажностью должны быть брызгозащитными;
• Распределительные коробки должны соответствовать по стилю и цвету проводам, розеткам и выключателям, изоляторам;

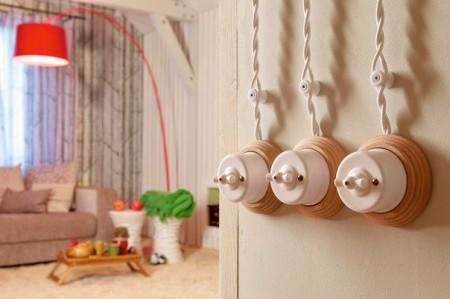

• Объединить розетки и выключатели можно с помощью двухместных или трехместных подложек.

Как и в обычной электропроводке, в декоративной можно использовать проходные выключатели, позволяющие регулировать яркость освещения. Светильники, при этом, должны подчеркивать стилистику проводки. Так, царские светильники подойдут под электропроводку в золотисто-белой гамме. При этом, как царский светильник, так и арматура должны быть выполнены из дорогих материалов.

Декоративная проводка: расчет материалов

После того, как вы выбрали материалы для монтажа электропроводки , необходимо определиться с их количеством. Для этого следует произвести расчет сечения и длины кабеля, количества изоляторов и другой арматуры. Так, для монтажа осветительных приборов подойдет кабель с сечением жил в 0,15 кв см, для розеток – 0,25 кв см.

• Создав схему проводки и перенеся ее на план жилища;
• Выставив лазерные отметки;
• Умножив площадь жилища на 2.

При этом, кабель необходимо брать с запасом, учитывая окружность изоляторов, которые он будет огибать. Чаще всего, полученную длину электропроводки умножают на 15%. Этот коэффициент стандартный, берется при проведении всех технических расчетов.

Различные кабеля (например, на свет и розетки) приобретаются в соотношении 1:1,5.

То есть одна часть длины кабелепровода придется на освещение, а полторы части – на розетки. Рассчитывая количество изоляторов, необходимо учитывать, что монтировать их следует через каждые 400-500 мм.

Ретро проводка в деревянном доме: особенности монтажа

Прокладка открытой электропроводки в деревянном доме обладает некоторыми нюансами, связанными с легковоспламеняемостью дерева. Именно поэтому крепить токопроводящие кабеля в домах из сруба рекомендуют на изоляторы.

Чтобы декоративная электропроводка была надежной и безопасной необходимо придерживаться таких рекомендаций:

• Расстояние от фарфоровых или керамических роликов до края розеток, выключателей и распределительных коробок должно составлять 40 мм;
• При горизонтальном монтаже витого провода, изоляторы следует располагать на дистанции в 450 мм;
• Если кабель прокладывают вертикально, шаг можно увеличить до 500 мм;
• Для того, чтобы обеспечить поворот кабеля, необходимо установить два изолятора под острым углом в 45°;
• Прокладывать витые провода на изоляторах необходимо так, чтобы между кабелем и поверхностью стены оставалось не менее 10 мм;
• Фиксировать изоляторы следует с помощью саморезов по дереву.

Кроме того, для монтажа токопроводящих проводов в деревянном доме категорически не рекомендуют использовать скрутку. Соединять провода необходимо припоем или с помощью клемм. Чтобы обеспечить надежное соединение провода с изолятором, лучше использовать термоусадочные трубки.

Винтажная проводка своими руками: порядок действий при монтаже

Монтаж электропроводки в стиле ретро достаточно простой, и может быть выполнен своими руками. Для того, чтобы сделать прокладку быстро и качественно, необходимо запастись инструментом и материалами. Если возможности приобрести декоративный кабель у вас нет, можно скрутить обычный одножильный.

Для того, чтобы провести монтаж электропроводки в доме или квартире необходимо:

1. Выбрать схему подключения устройств;
2. Разметить трассу в соответствии со схемой;
3. Провести монтаж изоляционных роликов;
4. Провести установку распределительных коробок, подложек, розеток и выключателей;
5. Протянуть провода.

После проведения монтажных работ, следует замерить сопротивление изоляционного материала с помощью мультиметра. Так, сопротивление для низковольтных кабелей должно быть не ниже 0,5 мегаом. Если показатели совпали, можно включать автоматы, и пользоваться электропроводкой!

Монтаж ретро проводки (видео)

Винтажная электрика – это простота и стиль в одном флаконе. Открытая ретро электропроводка будет отлично смотреться в лофт интерьере, апартаментах в старинном стиле, домах из натуральных материалов. Используйте вышеперечисленные советы по выбору и монтажу кабеля и арматуры для декоративной электропроводки, прокладывайте сеть своими руками, и наслаждайтесь безопасным, привлекательным и оригинальным интерьером. А вдохновить на работу вас смогут представленные ниже фотографии!

Содержание:

Многие загородные дома и коттеджи строятся из деревянных конструкций. Серьезным недостатком деревянных домов считается их легкая и быстрая воспламеняемость при возгорании. К одной из основных причин возникновения подобных ситуаций относятся электрические сети, проложенные с нарушениями существующих правил. Избежать негативных последствий поможет проводка под старину, прокладываемая открытым способом, и больше всего подходящая для деревянных зданий.

Ретро проводка в деревянном доме

Проводка, проложенная открытым способом в деревянном доме, наилучшим образом соответствует требованиям ПУЭ и правилам пожарной безопасности. В связи с этим, в последнее время все более востребованной становится внешняя проводка ретро, стилизованная под старину и хорошо сочетающаяся с дизайном интерьера.

Для прокладки такой проводки используются многожильные медные провода, перекрученные между собой. Сами жилы состоят из множества тонких проволочек, придающих им высокую механическую прочность. Такие провода достаточно гибкие, что упрощает монтаж ретро проводки в деревянном доме. Медные жилы защищены надежной изоляцией. Для внешней оболочки используется шелковая нить, пропитанная антипиринами. За счет этого слоя и создается тот самый вид, полностью соответствующий старинной электропроводке.

Сами медные жилы, спрятанные под внешнюю оболочку, надежно защищены современной поливинилхлоридной изоляцией с , соответствующей государственным стандартам.

У современной электропроводки, стилизованной под стиль ретро, сечение увеличено по сравнению с обычными проводниками, что позволяет легко выдерживать высокие нагрузки. Внешне такие провода смотрятся объемнее, чем стандартные проводники.

Для того чтобы ретро проводка в интерьере нормально сочеталась с другими элементами, все типы совместно используемых светильников, выключателей, розеток и распределительных коробок выдерживаются в едином стиле. Наиболее популярны ретро розетки и выключатели для открытой проводки белого и черного цвета, а также стилизованные под дерево.

Отдельное внимание уделяется непременному элементу ретро проводки - фарфоровым изоляторам. Кроме дополнения общего стиля, изоляторы служат для крепления на них прокладываемых линий. Все детали, используемые вместе с проводами, следует рассмотреть более подробно.

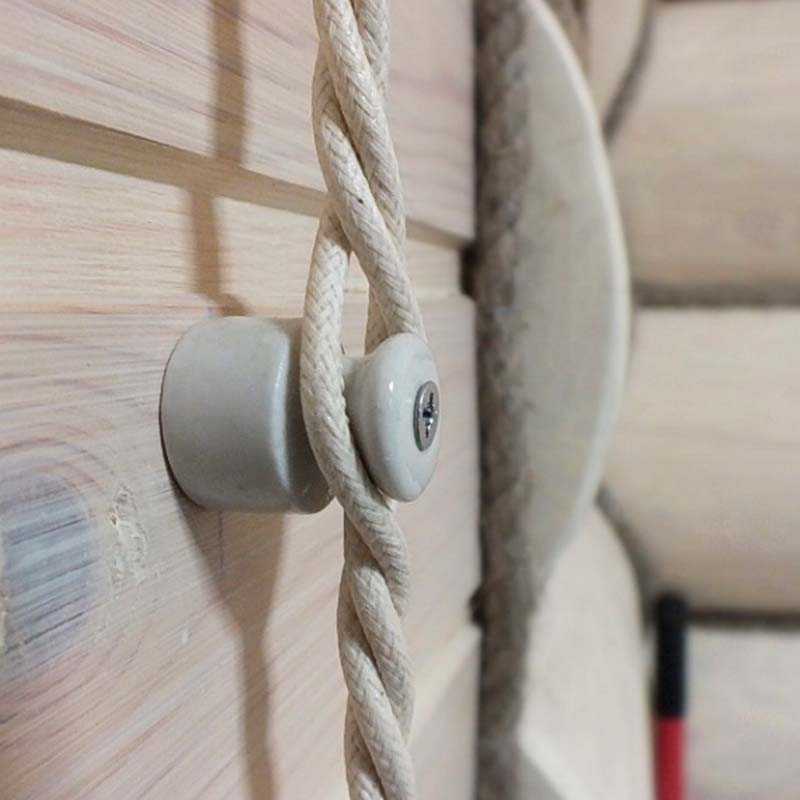

Фарфоровые изоляторы под наружную проводку

Фиксация проводов во время наружной прокладки осуществляется с помощью изоляторов, чаще называемых роликами. Они изготавливаются из керамических материалов с добавлением красящего пигмента. Реже встречаются ролики из негорючего пластика или металлические.

Все изоляторы для ретро проводки имеют характерную конфигурацию в виде восьмерки. За счет этого декоративная проводка под старину надежно удерживается на своих местах. Диаметр верхней части может быть больше или меньше стандартной величины. При использовании стандартной двухжильной проводки достаточно обычных размеров. Для трехжильных проводов лучше подойдут ролики с большой верхней частью, чтобы легко уложить толстую скрутку.

Большое значение имеет правильный выбор цвета изоляторов, который может сочетаться с цветовой гаммой наружного покрытия проводов, розеток, выключателей или со стенами помещения. Нередко используется обычный белый цвет, если сама проводка в деревянном доме под старину окрашена в светлые тона.

Кроме того, следует определить количество изоляторов, которые планируется использовать. Все зависит от длины прокладываемых линий, поскольку на одном метре может устанавливаться от 1 до 3 роликов. Каких-либо твердых нормативов не существует, а основными критериями считаются отсутствие провисаний проводов и эстетическая составляющая. При горизонтальной прокладке изоляторы устанавливаются чаще, а при вертикальной - реже. Когда прокладывается наружная ретро проводка в деревянном доме, расстояния будут зависеть от количества бревен. Если бревно имеет диаметр от 30 см и выше, ролики рекомендуется устанавливать через одно бревно. При меньшем диаметре изоляторы будут хорошо смотреться установленные через два бревна.

Как правило, изоляторы для ретро проводки выбираются совместно с такими же проводами. В этом случае они будут хорошо сочетаться и вписываться в интерьер помещения. Помимо однотонных моделей имеются расписные изделия, украшенные разнообразными орнаментами.

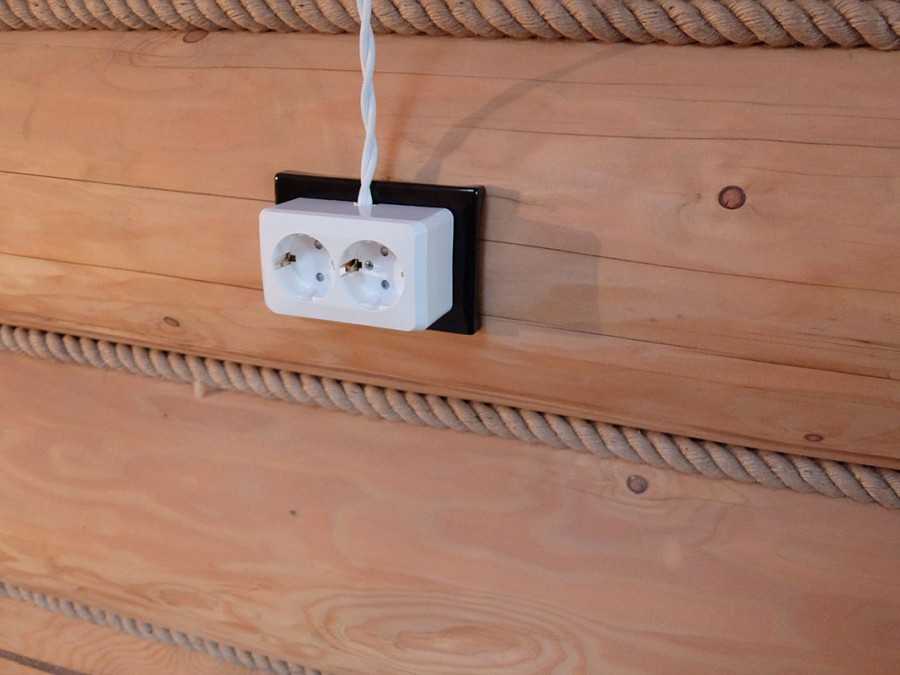

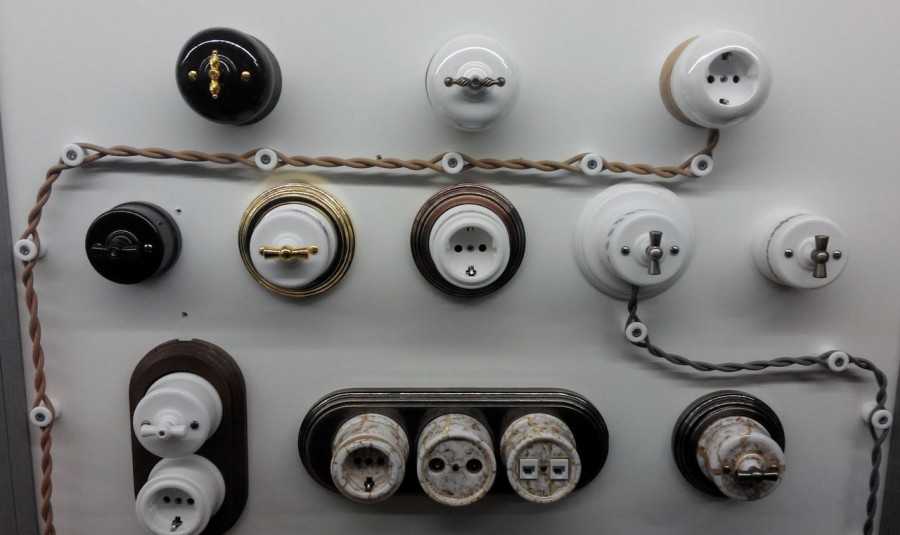

Выбор выключателей, розеток и коробок в стиле ретро

В наружной электропроводке используются не только провода под старину для наружной проводки, но и выключатели, розетки, распределительные коробки, также выполненные в особенном стиле ретро. Они хорошо видны после установки, поэтому должны подбираться с учетом интерьера помещений, сочетания цветов между собой, проводами и роликами.

Элементы проводки от европейских производителей отличаются высоким качеством электрической части и отличными внешними данными. Цены даже самого простого изделия начинаются от 30 долларов. Тем не менее, такая продукция все равно пользуется повышенным спросом из-за продолжительного срока службы.

Более дешевые розетки, выключатели и другие элементы можно найти у российских производителей. Кроме однотонных изделий, выпускаются расписные варианты под гжель, хохлому и другие известные техники росписи. Нередко можно встретить модели в оригинальном эксклюзивном исполнении. Цены таких изделий сопоставимы с европейскими, однако их уникальный дизайн является существенным преимуществом, а наружная проводка под старину становится максимально приближена к настоящей.

Наиболее дешевым вариантом считается продукция от китайских производителей. Внешний вид у них на хорошем уровне, однако качество электрической части во многих случаях оставляет желать лучшего.

Ретро проводка: за и против

Открытая электропроводка в стиле ретро, особенно установленная в деревянных домах, обладает существенными преимуществами. Она полностью соответствует всем требованиям ПУЭ, является безопасной в пожарном отношении, легко и просто монтируется, в том числе и собственноручно. В каждом случае вполне возможно подобрать оригинальный вариант, наиболее подходящий для того или иного помещения, в сочетании с любым интерьером. Ретро проводка своими руками отлично дополняет общее оформление дома под старину.

Единственным существенным недостатком такой проводки считается довольно высокая стоимость изделий, выполненных в старинном стиле. Это объясняется небольшим числом производителей, и отсутствием конкуренции в данной области. К ретро проводам нельзя подключать слишком мощных потребителей, поскольку медные жилы кабелей имеют максимальное сечение 2,5 мм2. Это дает возможность подключения потребителей из розеточных групп, однако для бойлера или варочной панели потребуется отдельная, более мощная линия. Обычно такие линии прокладываются в специальных или закрываются декоративными панелями.

Кроме обычных вариантов, проводка в стиле ретро в деревянном доме может быть проложена другими способами. Некоторые хозяева, желая добиться полной идентичности, стараются любой ценой приобрести оригинальные старые розетки, выключатели и другие изделия, находящиеся в рабочем состоянии. Наибольшую сложность представляет поиск старинной проводки, однако при большом желании можно отыскать и ее. Тем не менее, следует помнить, что изношенные элементы не гарантируют устойчивую и безопасную работу домашней ретро сети.

Иногда ретро кабель для наружной проводки служит лишь имитацией рабочей линии, а все основные функции выполняет скрытая линия, состоящая из обычных проводов.

Монтаж ретро проводки

Несмотря на свою специфику, никаких сложностей при монтаже открытой проводки как правило не возникает. Больше всего внимания уделяется вопросам дизайна, выбора цвета и расположения всех элементов. То есть, открытая проводка в стиле ретро должна прокладываться в определенной последовательности.

В первую очередь нужно определить места прокладки электрического провода, установки светильников, выключателей и распределительных коробок. Все точки и линии помечаются мелом или маркером. Только после этого приобретаются все необходимые материалы.

После этого непосредственно прокладывается наружная проводка ретро. Вначале вдоль линий будущих проводов устанавливаются изоляторы. Расстояние между ними составляет 45-50 см. Для крепления можно вместо саморезов использовать шурупы старого образца под плоскую отвертку.

Далее монтируются светильники, выключатели, розетки и другие элементы сети. После этого по линиям прокладывается провод для ретро проводки и закрепляется на ранее установленных роликах. Провода соединяются со всеми составляющими сети и подключаются к автомату. После того как проводка в ретро стиле смонтирована, выполняется визуальный осмотр соединений, после чего в сеть подается напряжение, для окончательной проверки ее работоспособности.

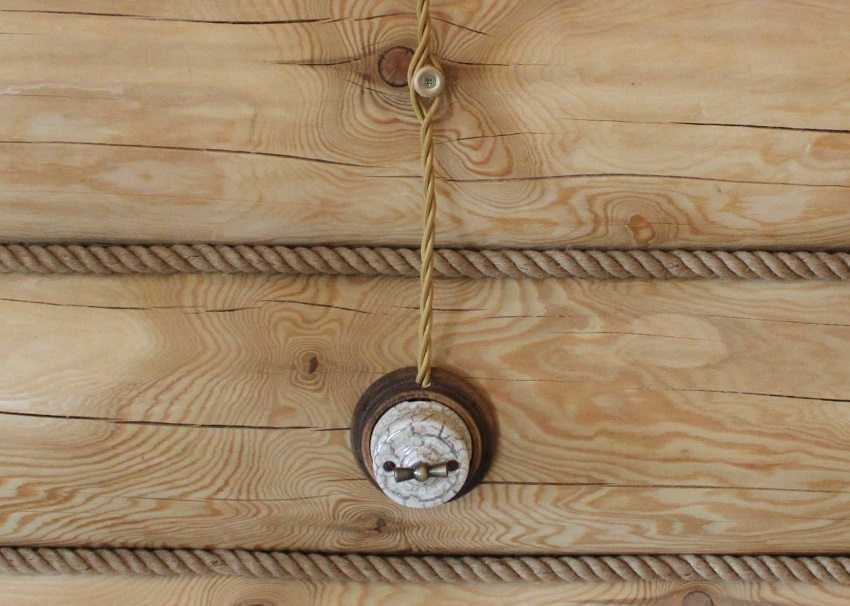

Наиболее выгодно в деревянном доме смотрится открытый электромонтаж с применением фарфоровых изоляторов. Электропроводка на фарфоровых изоляторах, выполненная по стенам загородного коттеджа или дома, может быть прекрасным дизайнерским решением для эксклюзивного интерьера и придать ему вид законченности. Вы можете посмотреть примеры выполненных работ в разделе Фотогалерея .

Особенно красиво электромонтаж по старину смотрится в деревянных срубах, однако нельзя забывать, что дерево является легко воспламеняющимся материалом и поэтому монтаж электропроводки должен быть выполнен в соответствии со всеми нормами. Фарфоровые ролики сегодня можно купить практически в любом профильном магазине, а провод для монтажа можно использовать с оболочкой из лакированных хлопчатобумажных нитей, например БПВЛ или ГПВОп, или более дорогой Gambarelli итальянского производства.

Если у Вас возникли трудности при монтаже электропроводки наши специалисты всегда готовы помочь реализовать ваши проекты и идеи.

Советы по монтажу открытой электропроводки на изоляторах.

Крепление изоляторов происходит на расстоянии 4 см от края розетки, выключателя или распаечной коробки.

При установке розеток и выключателей оставляйте примерно 20 сантиметров кабеля для дальнешего расключения.

Затяните хомутом жгут проводов чтобы не дать им распустится.

Ножом надрежте и снимите тканевую оплетку, но её не выбрасывайте она пригодится в дальнейшем.

Должно получится вот так:

Оставшаяся тканевая оплетка.

Обязательна процедура по перевязке проводов (узел должен быть расположен со стороны розеток и выключателей). Аналогичным способом кабель притягивается к угловым изоляторам. Перевязка служит для исключения натяжки проводов в распаечных коробках, розетках и выключателях. Только после этого можно приступать к расключению проводов в распаечных коробках и подключению выключателей и розеток.

При прохождении стен используйте фарфоровые втулки.

Используйте для перевязки оставшуюся тканевую оплетку снятую с провода. На фотографиях показана перетяжка кабеля белым шнуром для лучшего контраста.

Материалы, близкие

Как устанавливается открытая ретро проводка в деревянном доме.Что такое ретро проводка? Это декоративная разводка в жилых и производственных помещениях, которая использовалась для снабжения электроэнергией домов в начале двадцатого века

Дизайнеры часто используют для создания эффектных интерьеров винтажные детали: обои, картины, сувениры. Предлагаем рассмотреть, как устанавливается открытая ретро проводка в деревянном доме.

Общая информация про винтажную проводку

Что такое ретро проводка? Это декоративная разводка в жилых и производственных помещениях, которая использовалась для снабжения электроэнергией домов в начале двадцатого века. Её выполняли при использовании двух одножильных проводов, у которых волокна были соединены спиральным образом. В то время не было разветвительных коробок, места соединения кабелей были выполнены на фарфоровых или керамических роликах. Чтобы не было видно отдельных волокон, их аккуратно прятали под изоляцию проводки. Конечно, в современных квартирах такой вариант разводки будет не просто неэффективным, но и опасным. Поэтому сейчас возможна только импровизация и создание проводки а-ля винтаж.

Чаще всего проводка в ретро стиле наружная или внешняя, т.к. располагается на стене, потолке. Это необходимо для того, чтобы придать своему жилищу необходимого стиля, ведь будь она скрыта под слоями штукатурки, было бы не ясно, что она оригинальна.

Для придания проводам необходимого вида, производители используют специальные изоляционные материалы. Если кабель снаружи покрыт жатой бумагой, тканью или перекручен, то, скорее всего, под слоем интерьерных материалов огнеупорная изоляция. В основном такие стилистические решения используются в частном доме, на даче или коттедже, хотя в квартире в стиле винтаж тоже подобная деталь будет выглядеть довольно эффектно в интерьере.

Виды ретро проводки

Существует несколько вариантов, как придать проводке винтажного вида:

Ретро проводка на изоляторах или роликах. Очень часто используется для украшения строений из дерева. Сейчас такую разводку можно увидеть в старых домах постройки 1920 – 1940 годов;

Использование проводов специального вида. Как мы и говорили выше, перекрученных или стилизованных под старину.

Чтобы своими руками установить винтажную разводку, Вам понадобится приобрести специальные изоляторы и разветвительные коробки. Электрическая ретро проводка часто организовывается при использовании запчастей российского производства (скажем, «Гусев»), но мы также можем порекомендовать Вам купить Bironi (Бирони), Сальвадор (Salvador), Villaris или найти мастера, который выполнит работу на заказ.

Монтаж проводки

Как сделать стильную винтанжную проводку самому:

Свейте в один небольшой жгут несколько штук одножильных кабелей. Если у Вас не установлено заземление в жилище, то лучше использовать 2 штуки, если же земля есть, то можно соединять три;

На стене, в выбранных местах (лучше посоветоваться со специалистами, чтобы Вы не задели настоящую проводку), нужно прикрепить изоляторы. Они монтируются при помощи дрели, некоторые даже крепятся путем прилипания (в основном, импортные модели);

Перед тем, как надеть провод на изоляторы или ролики, нужно присоединить к ним термоусаживаемую трубку. Старайтесь подобрать ее под цвет кабеля, чтобы все выглядело аккуратно и красиво. Эта деталь гарантирует прочность установки и долговечность шнура.

Если Вы покупаете готовые жгуты, то следите, чтобы комплектующие были выполнены согласно стандартам для такого вида разводки. Особую роль нужно отвести горючести и дымовыделению. К примеру, классическая итальянская ретро проводка косичкой должна иметь индекс не горючий или НГ. Очень известны марки Fontini и GI Gambarelli, которые изготавливают не только отдельные детали (ролики, провода, выключатели, розетки), но и комплекты для разводки (арматуру, усаживающие трубки и т.д.). В том случае, если Вы решили сделать настоящую проводку витым кабелем, то лучше всего воспользоваться услугами специализирующихся магазинов, чтобы уберечь себя от возгораний и коротких замыканий.

Крученая медная ретро проводка – это не дешевое удовольствие, несмотря на то, что в Москве, Перми и Санкт-Петербурге уже работают несколько заводов, купить её все равно не просто.

Люди старшего поколения хорошо помнят проводку советских времен - растянутые по стенам витые провода, закрепленные на роликовых изоляторах. В начале 70-х годов пошла мода на скрытую проводку, надежно спрятанную под штукатуркой.

Ретро проводка в интерьере сегодня вновь становится популярной, особенно если речь идет о дизайне под стили шале, лофт, винтаж и кантри. На даче, в домах из бруса и сруба - это довольно оригинальное и безопасное решение.

Достоинства

Дизайн. Для некоторых стилей ретро проводка - скорее правило, чем пожелание. А в деревянном доме такое оформление смотрится гораздо гармоничней, чем пластиковые кабель-каналы.

Превосходный внешний вид. Благодаря шелковой оплетке, представленной в широкой цветовой гамме, провода можно подобрать практически под любой интерьер.

Минимальные затраты времени и труда. Монтаж конструкции довольно прост, не тратится время на штробление стен с последующей заделкой.

Соответствие нормам безопасности. Дома из дерева относятся к категории легковоспламеняемых построек. Грамотный монтаж внутренней проводки в деревянном доме - сложная, ответственная задача. Открытая ретро проводка - отличный выход!

Беспрепятственный доступ к проводам, простое обслуживание.

Недостатки

Цена вопроса. Провода, комплектующие, и аксессуары в стиле ретро стоят недешево, особенно если речь идет об импортном товаре.

Малая мощность. Диаметр сечения ретро провода не бывает больше 2,5 миллиметров. Этот показатель не позволит наслаждаться комфортом в окружении мощных современных приборов.

Придется задуматься о выносе бойлера и стиральной машины в отдельное помещение - бойлерную или котельню. Либо подкорректировать дизайн: наружная проводка, но с обычным мощным кабелем, уложенным в стальные трубы, состаренные под латунь.

Материалы для ретро проводки

Провода

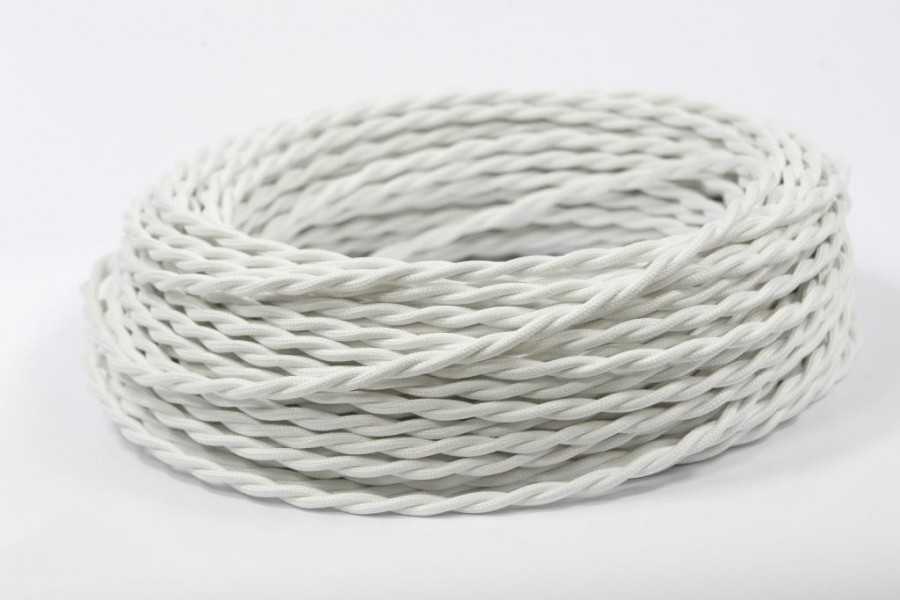

Что такое текстильный кабель (он же ретро кабель)? Это двужильный, либо трехжильный медный электрический провод, упакованный в изоляцию ПВХ, затем покрытый цветной текстильной оплеткой либо обвязкой из стекловолокна. Двужильные провода обычно берут для освещения. Трехжильные - для проводки (так как третья жила предназначена для заземления).

Диаметр сечения провода представлен в трех вариациях:

• 0,5 – 0,75 - предельная мощность - 2,9 кВт.
• 1,5 - предельная мощность 4,4 кВт.
• 2,5 - предельная мощность примерно 6 кВт.

Материал наружной оплетки - технический шелк или хлопок, пропитанный огнезащитным средством сложного состава.

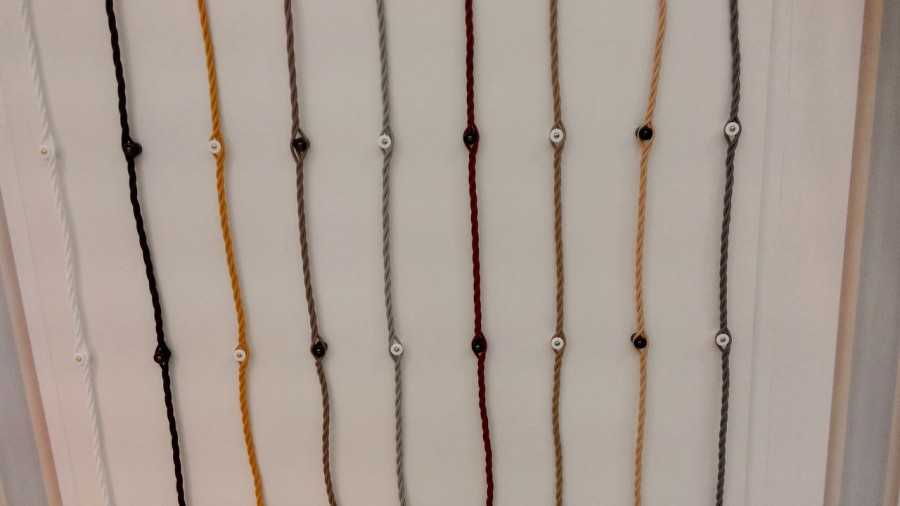

Внешний вид - витые и прямые провода, представленные в широкой цветовой гамме.

Бренды - в продаже представлена продукция российского и европейского производителя. Наиболее проверенные и известные компании, занимающиеся выпуском и продажей профессиональных проводов для ретро проводки представлены ниже.

Производство Россия

• Фабрика электротоваров «Гусевъ»
• Bironi (по итальянским технологиям)
• VILLARIS (совместное производство)
• Gemini Electro (группа компаний)

Производство Италия

• Gambarelli
• Cordon dor
• Fontini Garby

Производство Германия – Replikata (нет представителя в России)

Ролики

Используют, чтобы фиксировать витой кабель. Выполняют роль изоляторов (отделяют провод от стены). Согласно требованиям пожарной безопасности для «горючих» стен, провод должен быть отделен от стены расстоянием в 12-18 миллиметров и опираться на изоляторы из негорючего материала:

• Материал роликов: металл или керамика.
• Размеры: диаметр - 18-22 мм; высота - 18-24 мм.
• Верхняя часть изоляторов бывает широкая и узкая. Узкая - для двужильных проводов. Широкая - для трехжильных.
• Цвет: представлены в ассортименте. Материал керамика позволяет выполнить декоративную роспись по роликам.

Электрофурнитура

Достойный вид открытой проводки и настоящий ретро стиль невозможен без ретро фурнитуры. Европа, Россия и Китай выпускают достаточно большой ассортимент комплектующих и фурнитуры.

• Ретро патроны
• Ретро розетки
• Ретро выключатели
• Ретро подрозетники
• Ретро кабельные проходы
• Керамические клеммные колодки
• Ретро распределительные коробки
• Ретро светильники, лампы и люстры

Именно эти вещицы придают обстановке тот самый кантри шарм.

Интересно. Ретро проводку можно изготовить своими руками. Основное преимущество такого способа - создание удешевленного товара без потери качества. Данный подход позволяет проявить изобретательность.

При самостоятельном изготовлении, есть возможность использовать провода большего сечения. Можно работать с проводами в оплетке из нити (РГКМ или БПВЛ). Как вариант - провода сплетают в виде косички.

Количество материалов

Для максимально точного вычисления метража проводов и количества штучных материалов лучше использовать лазерный уровень. С его помощью определяют самые оптимальные пути прокладки кабелей. Необходимое количество изоляторов вычисляют, исходя из желаемого шага монтажа. Например, для прокладки 10 м провода, понадобиться порядка двадцати изоляторов.

Как подключать электроприборы с большой нагрузкой

Для полноценной, комфортной жизни в доме не обойтись без кабелей большого сечения. Такие электроприборы, как электрическая плита или бойлер, требуют серьезных сечений. Для прокладки таких кабелей используют специальные металлические трубы небольшого диаметра.

Винтажные трубы отлично сочетаются с наружной проводкой. Такой комбинированный метод позволит не отойти от инструкций для монтажа проводки, полностью выдержать стиль, и без ограничений пользоваться всеми благами современной цивилизации.

Основные правила монтажа проводки

Для монтажа наружной проводки в ретро стиле следует придерживаться следующих требований:

• Расстояние от розетки (выключателя) до окна или дверного откоса должно составлять не менее 100 мм.
• Расстояние от линии проводки до труб водопровода и газопровода - не менее 500 мм.
• Расстояние между устанавливаемыми изоляторами - 700-800 мм. Последний изолятор устанавливают на расстоянии 500 мм или меньше от розетки или выключателя. Если монтаж производят в деревянном доме из бруса, расстояние между изоляторами может быть меньше 500 мм.
• Расположить изоляторы красиво, по ровной линии поможет лазерный уровень.
• Провода в распределительных коробках соединяют при помощи пайки. Можно выбрать распределительные коробки с клеммами. Скручивание проводов не допускается.
• Провисание кабелей между точками крепления также не допускается. Оптимальное расстояние от провода до стены - 10 мм.

В целом, монтаж конструкции требует значительного количества времени и внимания к деталям.

Разводка может быть верхней или нижней. Строгих правил в этом вопросе нет. Нижний вариант помогает немного сэкономить на расходе материалов. Однако нижняя разводка, в отличие от верхней, больше подвержена механическим повреждениям.

Выводы

Проводка «кантри» по праву считается одним из оригинальных и красивых видов решений в деревянном доме. Широкая цветовая гамма и разнообразие комплектующих деталей, способны создать в Вашем доме уютную, старинную атмосферу. Для того, чтобы в этом убедится, посмотрите фото готовой ретро проводки в деревянных домах.
