Прибамбасы для болгарки. Приспособления для болгарки, изготовленные своими руками. Отрезной станок с маятниковым рычагом из поперечного вала

Болгарка - это незаменимый инструмент при выполнении различных строительных, монтажных и ремонтных работ. Главная задача данного аппарата заключается в быстрой резке металла или камней. Также благодаря специальным насадкам он способен тщательно отшлифовать поверхность детали, зачистить ее и устранить глубокие и въевшиеся загрязнения (часто это ржавчина). Однако чтобы расширить сферу применения данного устройства, многие приобретают и даже сами конструируют самодельные приспособления для болгарки. И сегодня мы рассмотрим, какие приспособления и насадки наиболее востребованы в строительстве, и как их изготовить своими руками.

На данный момент существует много различных насадок, которые позволяют значительно расширить сферу использования простой болгарки. Такими, к примеру, являются:

1. Насадки для зашкуривания поверхностей и снятия старой краски.
2. Станины.
3. Транспортиры (о них мы поговорим в конце статьи).

Стоит отметить, что большинство хозяев предпочитают все же купить готовые насадки в магазине, нежели изготавливать их собственноручно. Стоят они не так уж и дорого, да и найти их совсем не трудно. Но некоторые мастера изготовляют данные приспособления своими руками. Более подробно об этом читайте ниже.

Как сделать самодельные приспособления для болгарки? Готовим инструменты

Для выполнения данных работ вам понадобятся следующие устройства:

• электродрель с набором сверл;
• шуруповерт;
• диски для болгарки диаметром 125 миллиметров.

Что следует подготовить из материалов?

Вам нужно приобрести (2 шт.), из дюралевой стали и такую же пластину. Также вам понадобятся саморезы размером 3…3.5х16…35 миллиметров. Всего нужно иметь 8 таких элементов.

Приступаем к работе

Сначала вырезается металлическая пластина. Далее из дюралевого уголка делается угол. Это несложно - необходимо лишь сделать вырез в виде треугольника в одной из полок детали и согнуть ее под прямым углом. В металлической конструкции пластины необходимо просверлить 6 отверстий диаметров по 4 миллиметра каждое. Это нужно, чтобы закрепить саморезами ручку, уголки и деревянный брусок. Стоит отметить, что каждое из данных отверстий должно иметь специальное углубление под шляпку шурупов.

Ручка скрепляется с бруском при помощи двух саморезов. Размеры крепежных деталей должны составлять 3х35 миллиметров. Таким образом вы получите деталь Г-образной формы. Все эти элементы вместе с пластиной далее собираются воедино. При этом закрепляются 4-мя саморезами 3х20 миллиметров.

Итак, основа элемента у нас уже готова. Теперь сюда нужно установить Их должно быть два - с размерами 60×60×45 и 55×30×75 миллиметров. Стоит отметить, что первый уголок необходимо разогнуть с 90 0 до 60 0 . Если этого не сделать, на болгарку такое изделие точно не закрепится. Что делать далее? После установки стальных уголков на них крепится сама болгарка. Соединяется она с приспособлением при помощи собственной рукоятки с одной стороны, а с другой - при помощи болта и контргайки серии «М» (8×20 миллиметров). Последняя нужна, чтобы винт не открутился с устройства во время распила материала. Устанавливать контргайку на рукоятку необязательно, так как ее вы будете держать рукой. Все, на данном этапе приспособление для резки успешно изготовлено.

Станина

Такие приспособления для болгарок используются, чтобы облегчить прилагаемые оператором усилия для выполнения работ по резке материала. Согласитесь, держать на весу громоздкую болгарку несколько часов подряд довольно сложно. По этой причине многие мастера делают специальные станины, которые позволяют осуществлять работу по резке металла и изделий практически одной рукой.

Как сделать такое приспособление для болгарки своими руками? Для начала вам необходимо смастерить деревянный ящик. Достаточно сделать только одну сторону для крепежа болгарки. Все остальные стенки убираются, на их место крепятся ножки.

Но чтобы такая болгарка действительно была эффективной, нужно вначале приспособить ее к новым «условиям обитания». Что для этого нужно сделать? Сначала необходимо снять защитный кожух инструмента. Далее на болгарку надевается диск. Когда он прислонится к боковой стенке инструмента, следует пометить, где была сделана щель для хода насадки или диска. Она должна быть не слишком широкой (расстояние - чтобы внутрь устройства не попадали посторонние предметы). Однако щель можно и расширить. Делается это в тех случаях, когда возникает потребность в быстрой замене насадок без разборки всей конструкции. В качестве опор можно использовать два деревянных бруска. Все, теперь можно смело приступать к работе по распилу различных материалов и изделий.

О транспортире

Транспортир - наиболее важный инструмент при выполнении Данные приспособления для болгарок являются незаменимыми при обработке и резке легких Использование такого инструмента позволяет с высокой точностью рассчитать угол резки детали, что наилучшим образом отображается на качестве выполняемых работ. Помимо металлических профилей, данный инструмент также широко востребован при обработке кафельной плитки, напольного покрытия и плинтусов. Самодельный транспортир является прекрасной альтернативой громоздким и дорогостоящим инструментам, которые также именуются специализированными. Возможно, в промышленных масштабах пользы от самодельного оборудования не будет, однако в домашнем хозяйстве такой элемент точно будет незаменимым.

Принцип его действия заключается в следующем:

1. Сначала плитка (или иной разрезаемый материал) кладется на направляющий уголок с антифрикционной накладкой. Последняя имеет высокие антискользящие свойства, что предотвращает возможность смещения детали на устройстве.
2. Далее заготовка плотно прижимается к полкам угла, после чего оператор выставляет нужный угол распила.
3. Затем начинается разрезание материала. Здесь стоит учитывать, что для распила достаточно лишь немного нажать на диск - лишние усилия в данном случае ни к чему.

Конструкция

Конструктивно данные приспособления для болгарок состоят из следующих частей:

• уголка фиксатора;
• петли;
• фиксирующего болта;
• основных частей.

К сожалению, подобные насадки на болгарку невозможно сделать своими руками, что объясняется их сложной конструкцией. Поэтому лучше всего покупать такие угломеры в специализированных магазинах.

Широко известная угловая шлифовальная машина со своими возможностями резать, шлифовать и очищать оказалась способной еще к нескольким функциям. Расширение функционала требует выполнить определенную работу своими руками, чтобы получить нужные для работы приспособления.

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

• устанавливаем на основании шарнир;
• привариваем к шарниру несущую трубу;
• крепим к трубе П — образную пластину крепления болгарки;
• на несущую трубу одеваем резиновую ручку;
• устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

Простой отрезной станок + (Видео)

Отрезной станок на базе угловой шлифовальной машины можно сделать своими руками за один день. Для станка необходимо подобрать станину – металлическую пластину основания. На ней закрепить шарнир. К шарниру приварить несущую раму с пластиной для крепления болгарки.

В качестве шарнира можно использовать любую подходящую деталь. В данном случае шарнир изготовлен из поворотных шарниров легкового автомобиля. Шарниры уже отслужили свой срок, но к станку подошли очень хорошо.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

• устанавливаем первый диск и фиксируем гайкой;
• устанавливаем второй диск и фиксируем гайкой;
• замеряем получившееся расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок.
Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

Маятниковая пила + (Видео)

Изготовить своими руками приспособы для болгарки несложно. Здесь даже не нужны чертежи. Достаточно знать принцип, который заложен в тот или иной станок. Маятниковая пила на базе болгарки не является исключением. Этот тот же отрезной станок, но вес его распределен почти пополам.

Он чем-то похож на детские качели. На подвижной втулке расположена рама, а на нее устанавливается угловая шлифовальная машинка. Противовесом может служить любой груз в сочетании с возвратной пружиной.

УШМ или болгарка облегчает жизнь в работе и быту. С ее помощью можно подпилить острый угол, срезать выступающую часть профиля или трубы, сделать отверстие в плитке и т.д. Держать постоянно в руках инструмент неудобно. Руки устают, а срез получается неровным. Чтобы облегчить работу представляем вам несколько самодельных вариантов отрезных станков с держателем и станиной, которые можно сделать из металлолома.

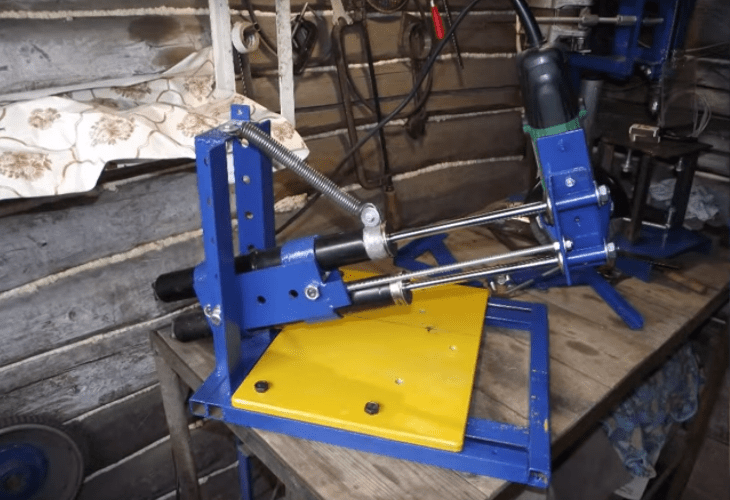

Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

• два задних б/у амортизатора от автомобиля;
• трубы, подходящие по диаметру амортизаторов для обжимки;
• профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
• два тавра 35×25 мм для придания жесткости основанию;
• два уголка 40 мм для вертикальных опор;
• металлические пластины для фиксации амортизаторов 190×75×5 мм;
• квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
• автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

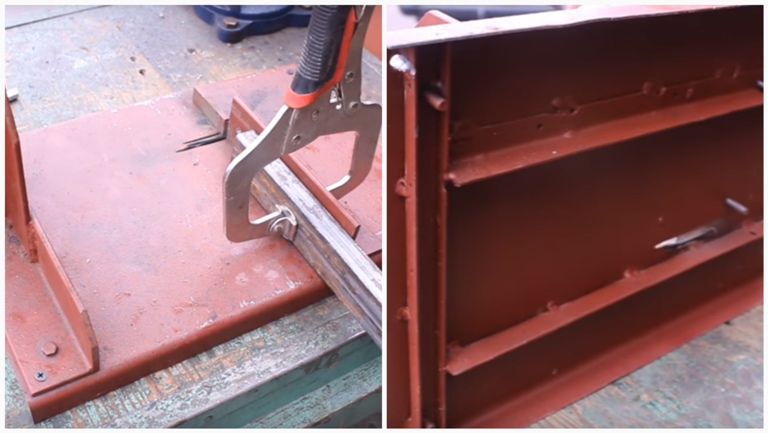

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

Отрезной станок с маятниковым рычагом из поперечного вала

Для сборки каркасной части и держателя маятника вам понадобятся профильные трубы, а для консольного крепления – дополнительно стальные полоски и металлический прут. Подставку, которая также будет служить рабочей платформой, изготавливаем из листа стали. К маятниковому рычагу из отрезка профильной трубы привариваем поперечный вал, соблюдая перпендикуляр при креплении. В качестве подшипников, которые будут обеспечивать поворот маятника, используем уже готовые подшипниковые узлы. Прессуем их на вал с двух сторон. Соединение должно быть жестким, иначе может произойти непредвиденное продольное или поперечное смещение. Когда подшипники будут запрессованы, отступаем 5–6 см от края подставки, привариваем собранный маятник с опорными узлами.

Из стальной полоски делаем П-образную скобу. Это будет кронштейн, удерживающий корпус редуктора болгарки. Для крепления корпуса просверливаем в нем отверстия под болты по бокам и в середине. Из стального прутка выгибаем подковообразный хомут и делаем прижимную планку для фиксации корпуса инструмента к маятнику. Она представляет собой металлическую пластину на 1,5–2 см больше по длине ширины хомута. В отверстия по краям прижимной пластины вставляем резьбовые крепления, фиксируя их гайками. Примеряем готовый П-образный кронштейн и хомут к болгарке. При помощи сварки или резьбового соединения крепим детали на консоль.

На маятниковый рычаг привариваем консоль с хомутом и П-образным креплением болгарки, выбирая подходящее положение инструмента. Существуют разные мнения о том, как крепить болгарку – от себя или на себя. Учитывая, что для бытовых нужд применяются средние или малые УШМ, устанавливаем диск вращения "от себя". Это позволит вам лучше контролировать точность реза. В целях безопасности не забудьте зафиксировать защитный кожух. По весу болгарки подбираем подходящую возвратную пружину. После сборки станка тестируем его. Первую проверку делаем в холостом режиме. Не должно быть никаких вибраций, посторонних шумов и люфта. При наличии неполадок устраняем их. Далее возьмите отрезной круг с максимальной толщиной, которую вы используете для работы, и прорежьте станком паз под диск. При необходимости щель можно всегда расширить.

Финальный этап – монтаж упора для металлических и деревянных заготовок. Как правило, устанавливают два основных упора – для запила под 45 и 90 градусов. Планки можно приварить, а лучше зафиксировать их на резьбовое соединение. Такие конструкции легко снимаются и меняются. Дополнительной деталью, которая облегчит вашу работу, также станет ограничитель с измерительной линейкой. Достаточно зафиксировать на упоре металлическую линейку и процесс замера и резки заготовок с точностью до миллиметра никогда не будет для вас проблемой.

Дальше работает ваша фантазия. Можно также оснастить станок транспортирами, тисками и струбцинами. Эти приспособления для болгарки позволяют вам сделать разрез или паз в заготовке под любым углом. В конце не забудьте покрасить станок, чтобы он приобрел завершенный вид и был защищен от "паутины из ржавчины".

Простейшая стойка с держателем из водопроводной трубы и уголков

Если предыдущие идеи стоек для УШМ показались для вас слишком сложными, предлагаем вам еще один максимально упрощенный, но не менее удобный вариант. Для его изготовления понадобятся уголки разных размеров, водопроводная труба, обрезки металла, а также болты и гайки для креплений. Начнем разбор с платформы. Ее размер подбирается индивидуально под сложность ваших работ и габариты заготовок. В нашем примере размеры металлической платформы 40×27 см. Чтобы придать ей жесткость и предотвратить соскальзывание, прикручиваем ее по углам к столу саморезами, а также усиливаем подставку, приваривая под ней уголки.

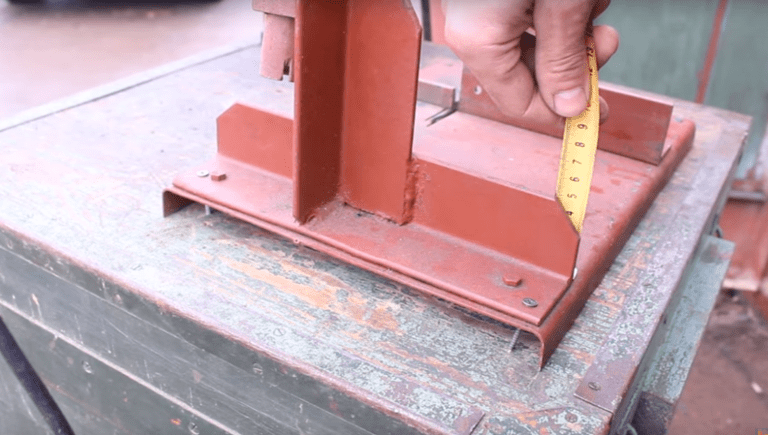

Для крепления держателя к платформе, фиксируем уголок 50×50 мм, равный ширине подставки. К нему в вертикальном положении привариваем еще один уголок такого же сечения высотой 17 см.

После этого переходим к самому держателю. Находим старую водопроводную или другую трубу диаметром около 25 мм, вымеряя ее длину в соответствии с габаритами платформы и болгарки. Чтобы закрепить на ней режущий круг вместе с самим инструментов, привариваем к держателю две металлические пластины шириной 5 см и длиной 9,5 см. На краю трубы привариваем гайку для крепления боковой ручки, которую нужно снять с болгарки. Так вам будет удобнее опускать и поднимать стойку.

Отдельно хотелось бы поговорить про еще одно крепление держателя к вертикальному уголку. Для образования плоскости к уголку-стойке и трубе также привариваем кусочек уголка 30×30 мм. Подвижность и надежность соединения держателя со станиной в этой части придаем за счет болта М-8, зажимая его с обратной стороны гайкой и контргайкой. При поднятии и опускании конструкции в этой части стойки болт зажимается и прочно фиксирует выбранное положение болгарки.

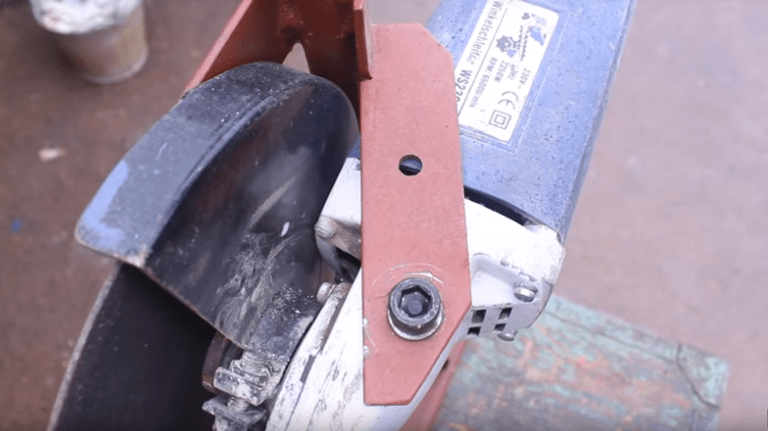

Защитный кожух болгарки достаточно жесткий, что позволяет сделать в нем крепления. С одной части фиксируем пластины с болтами, а с другой – делаем дополнительную точку крепления для кронштейна, прикручивая его к тому месту, где была снята рукоятка. Нарезаем кронштейн шириной 4 см и длиной 16 см с небольшим угловым скосом, также где-то 4 см.

Основная часть стойки собрана, остается позаботиться об удобствах работы. Как и в предыдущих вариантах, прикручиваем к платформе упор из уголка 50×50 мм. Для лучшей видимости во время среза небольшую верхнюю часть уголка с краю можно срезать. Теперь вам будет удобно зажимать заготовку струбциной и делать ровный срез. Также не забываем покрасить станок или покрыть металл эмалью, чтобы повысить его эстетический вид и продлить период эксплуатации.

Болгарка является незаменимым инструментом при выполнении строительных, монтажных и других работ. Основная задача подобной конструкции заключается в резке металла или камней с высокой скоростью. Если использовать специальные насадки, можно тщательно отшлифовать основание заготовки, зачистить его и убрать различные загрязнения. Однако, чтобы можно было использовать данный инструмент и в других сферах, понадобится купить или изготовить самодельные приспособления для болгарки.

В некоторых случаях болгарку используют в качестве штробореза. Для этого понадобится увеличить ширину защитного кожуха, после чего изготовить плиту для опоры. Подобный инструмент может эксплуатироваться как в комплекте с одним диском, так и с несколькими. В последнем случае понадобится обязательно усовершенствовать узел крепления. Если есть необходимость, модернизированный чехол с опорным элементом можно с легкостью снять, после чего использовать болгарку в штатном режиме.

Бывает так, что нужно произвести работы по зачистке труднодоступных оснований. Мастера для подобных целей используют специальную насадку, которая способна выносить диск небольшого диаметра за габариты болгарки. Вращение в данном случае будет передаваться от главного привода с помощью специальной ременной передачи (используются пассики из резины). Резать с помощью использования подобной конструкции не получится, однако можно с легкостью удалять окалину со шва сварки.

На сегодняшний день существует достаточно большое количество различных насадок, с помощью которых можно расширить сферу применения данного инструмента. Среди них основными являются следующие:

• приспособления для зашкуривания оснований и устранения старого слоя краски;
• станины;
• транспортиры.

Читайте также:

Инвертор 12 в 220 своими руками –

Что нужно для изготовления самодельных приспособлений для болгарки?

Большинство хозяев отдают предпочтение приобретению готовых насадок в строительных супермаркетах. Стоят подобные элементы не слишком дорого, при этом с поиском приспособлений проблем возникнуть не должно. Однако некоторые люди предпочитают изготовить подобные детали для болгарки своими руками.

Для того чтобы изготовить приспособления подобного типа, будет необходимо приобрести такие элементы, как:

• электрическая дрель с небольшим количеством различных сверл;
• шуруповерт;
• ножовка для работы с деревом;
• диски для болгарки, диаметр которых составляет 125 мм;
• бруски из дерева;
• уголок из металла;
• пластина из дюралевой стали;
• саморезы.

Прежде всего понадобится вырезать пластину из металла. Далее из нее следует сделать угол. Для этого понадобится сделать вырез в форме треугольника в полке заготовки и согнуть ее под прямым углом. В конструкции пластинки из металла понадобится высверлить 6 отверстий диаметром по 4 мм. В данные отверстия будут установлены саморезы, которые смогут зафиксировать рукоятку, уголки и брус из дерева. Все отверстия обязательно должны иметь специальные выемки под шляпки шурупов.

Рукоятка закрепляется к брусу с помощью нескольких саморезов. Размеры элементов для крепежа должны быть 3х35 мм. В результате можно будет получить деталь в форме буквы Г. Все элементы вместе с пластинкой собираются в единую конструкцию. Приспособления для болгарки нужно закрепить несколькими саморезами 3х20 мм.

На данном этапе основа конструкции изготовлена. Далее понадобится установить уголки из металла. Подобных элементов должно быть несколько, с размерами 75х30х55 и 45х60х60 мм. Следует заметить, что первый уголок надо разогнуть с 90° до 60°. Если это сделано не будет, то на болгарку закрепить изготавливаемую конструкцию не получится. После того как будут установлены уголки из металла, на них нужно будет закрепить сам инструмент. Он соединяется с конструкцией с помощью отдельной рукоятки с одной стороны, а с другой – с помощью болта и гайки. Последняя понадобится для того, чтобы винт не откручивался с конструкции в процессе распила материала. Гайку на ручку можно и не монтировать, так как она будет придерживаться рукой. На данном этапе конструкция для резки изготовлена.

Вернуться к оглавлению

Как правильно сделать станину для болгарки своими руками?

Подобные приспособления для болгарок применяются для того, чтобы была возможность облегчить прилагаемые пользователем усилия для произведения работ по резке заготовок. Стоит понимать, что держать в руках несколько часов инструмент с большим весом достаточно сложно. Поэтому большинство мастеров желают изготовить специальное приспособление для болгарки, которое называется станиной. При помощи подобных конструкций можно осуществлять работу по резке металлических заготовок одной рукой.

Прежде всего понадобится изготовить ящик из дерева. Можно сделать лишь одну сторону, чтобы была возможность закрепить болгарку. Все остальные стены нужно убрать, а на их место прикрепить специальные ножки.

Однако, чтобы подобный инструмент был эффективным, первым делом нужно приспособить его к существующим условиям. Для этого понадобится демонтировать кожух болгарки для защиты. Далее на инструмент следует надеть диск. Когда он будет прижат к боковой стене приспособления, нужно поставить отметку, где был сделан зазор для хода насадки или диска. Он должен иметь не слишком большую ширину, иначе внутрь конструкции могут попадать посторонние элементы. Однако стоит знать, что зазор можно и расширить. Делать это нужно в тех случаях, когда есть потребность заменить насадки, не разбирая при этом полностью всю конструкцию. В качестве опорных элементов можно применить несколько брусков из дерева. После этого можно начинать распиливать различные заготовки.

Угловая шлифовальная машина, попросту – «болгарка», имеет три основных направления использования.

• Резка твердых материалов;
• Шлифовка абразивами;
• Зачистка поверхностей щетками.

Технология подразумевает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Штатив для УШМ

Промышленные штативы для крепления УШМ. Позволяют сделать из обычной болгарки отрезной станок.

Такой мини станок решает главную проблему при работе с болгаркой: если инструмент держать обеими руками, фиксировать заготовку крайне тяжело. В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

ВАЖНО! При работе с любым станком – фабричным или самодельным, необходимо помнить о правильном положении защитного кожуха.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности.

В этом случае, главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в древесине, устранена. Но сам диск по-прежнему может травмировать.

Самодельный штатив для крепления УШМ.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Плюс самоделки в том, что в любой момент инструмент извлекается из приспособления, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.
