Маятниковая пила по металлу: что это и для чего она нужна? Как сделать маятниковую пилу по металлу своими руками? Отрезной маятниковый станок по металлу своими руками

Давно хотел соорудить себе в мастерскую абразивно - отрезной станок для резки металла . Резать металл болгаркой не всегда удобно. С резкой листовой стали болгарка справляется отлично, но вот ровно отрезать уголок и профильные трубы болгаркой получается долго и не всегда удобно. Необходимо произвести разметку по всем сторонам и отрезать заготовку по одной стороне. Резка производится на земле в согнутом положении тела, придерживая заготовку ногой. Спина устает и искры летят во все стороны. А ровно отрезать круглую трубу еще сложнее и дольше. Удобнее это делать на отрезном станке по металлу , когда нет необходимости нагибаться, а заготовка надежно и безопасно закреплена в станке. Очень удобно на таком станке изготавливать или . Станок был изготовлен из «того, что было под руками». Я рассказываю и показываю Вам, что получилось у меня, а Вы вносите свои поправки и делаете станок еще лучше из «того, что под руками» у Вас. Подробно описывать весь процесс изготовления я не считаю целесообразным, сделаю лишь акценты на важных (по моему представлению) моментах.

Процесс изготовления нужно выполнять в следующем порядке:

Изготовление вала, на котором будут установлены отрезной диск и шкив привода. Сборка всего узла и установка его на маятник (маятником я называю верхнюю, подвижную часть станка, на котором установлен отрезной диск и двигатель).
Установка двигателя. Соединение двигателя с валом отрезного диска приводным ремнем.
Изготовление защитных кожухов для отрезного диска и приводного ремня.
Изготовление вала крепления маятника
Изготовление рамы станка с устройством для закрепления заготовки, искроуловителем, подготовкой для установки электрики…
Установка маятника на раму.
Электропроводка.
Пробный пуск. Регулировка и отладка.

Я изготавливал станок в другой последовательности и столкнулся с постоянными переделками и подгонками, из-за чего процесс затянулся. Если бы я сейчас решил изготовить станок, то делал все в таком порядке.

Перед тем как начать изготовление отрезного станка, я изучил опыт других людей, из которого понял, что:

двигатель необходимо устанавливать не меньше 3 кВт. если отрезной диск будет 400 мм.
обороты диска должны быть не меньше 3000 в минуту.
на валу диск удобнее расположить справа, а приводные шкивы слева, это не позволит гайке крепления отрезного диска отворачиваться при работе.
подшипники для вала отрезного диска подойдут и 205 и 204 (я использовал 205)

Двигатель я установил 3-х фазный, так как располагаю в мастерской напряжением 380В. Если у Вас напряжение 220 В. в этом случае Вам придется устанавливать пусковые конденсаторы, информации как это сделать в интернете много.

Далее смотрим фотографии процесса изготовления.

Защитный кожух поднимается для замены использованного диска новым. Для этого нужно сверху открутить всего один болт М8.

Возможность регулирования наклона коромысла при помощи пластин металла. Подшипники на этот вал я не стал устанавливать, а просто просверлил сверху отверстия для смазки и заглушил их болтами М6.

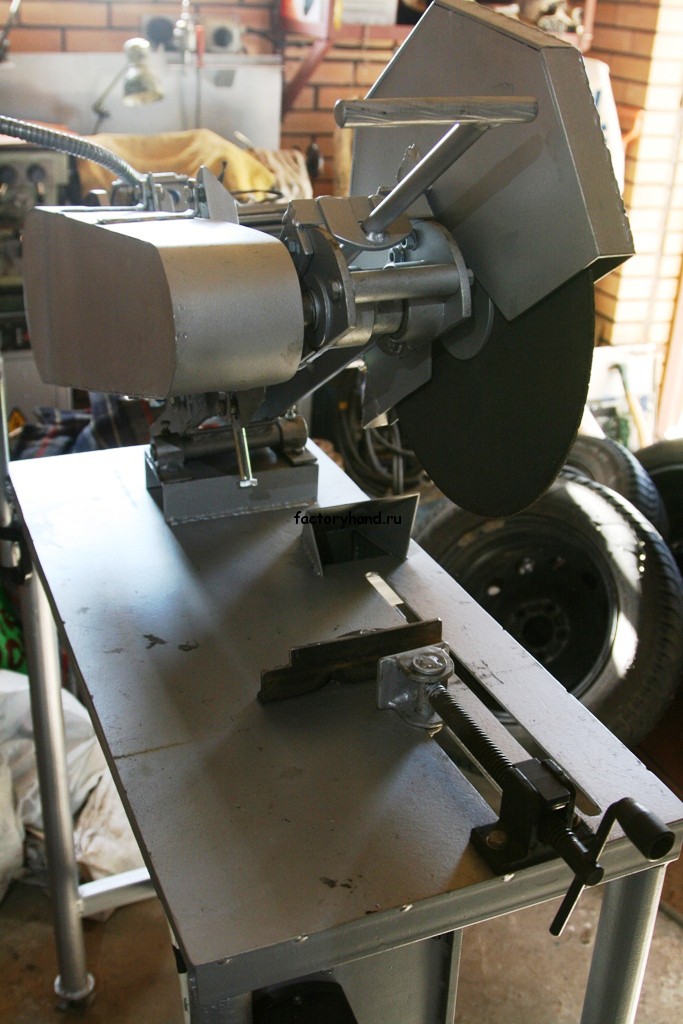

Тиски для зажима заготовки я позаимствовал у старого отрезного станка заводского производства, но мне пришлось их немного переделать. У этих тисков гайка прижимного винта может разделяться на две половинки, это очень удобно при установки и снятии заготовки.

Возвратный механизм можно не делать, достаточно просто изменить центровку вала коромысла.

Искроуловитель. Процентов 97 всех искр попадают в съемный контейнер.

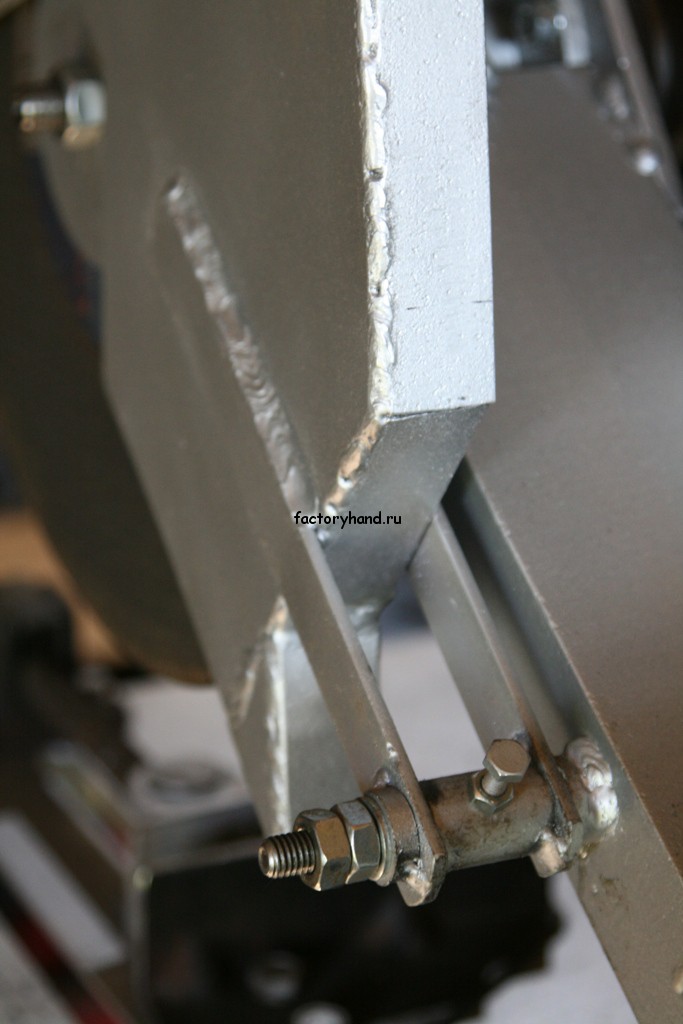

При помощи упорного болта(снизу) можно регулировать максимальный угол наклона.

Как рассчитать необходимый диаметр шкивов.

Будем исходить из того, что отрезной диск должен вращаться со скоростью 3000 об./мин. На дисках нанесена информация о максимально допустимой скорости вращения 4400 об/мин. Так что Вы сами решайте с какой скоростью у Вас будет вращаться диск, главное чтобы не больше 4400 об/мин.

Для расчета диаметров шкивов необходимо знать:

обороты вращения двигателя
обороты вращения вала отрезного диска

Пример расчетов:

Двигатель у нас вращается со скоростью 1500 об./мин.

Отрезной диск должен вращаться со скоростью 3000 об./мин.

У нас имеется шкив на вал отрезного диска диаметром 65 мм .

Какой при этом должен быть вал на двигателе?

считаем длину периметра, имеющегося вала: число Пи (3,14) умножаем на диаметр. 3,14 х 65мм = 204,1 мм (длина периметра вала ).
полученное число умножаем на нужные обороты вала: 204,1 мм х 3000 об/мин = 612 300 мм/мин.
делим то, что получилось на обороты двигателя: 612 300 мм/мин / 1500 об.мин = 408,2 мм (периметр шкива двигателя )
делим полученное на число Пи: 408,2мм / 3,14 = 130 мм шкив такого размера нам необходим для того, чтобы раскрутить отрезной вал со скоростью 3000 об)мин.

у Вас имеются в наличии шкивы другого диаметра
у Вас есть только подходящий шкив на двигатель и необходимо подобрать шкив на вал отрезного диска
у Вас пока нет шкивов, и вы планируете их купить или изготовить.

Как рассчитать длину ремня привода?

Для расчета потребуются следующие данные:

радиус ведущего шкива
радиус ведомого шкива
расстояние между центрами шкивов.

Пример расчета.

У нас два шкива диаметром 65мм и 130мм , соответственно радиусы у них 32,5мм и 65мм . Расстояние между их центрами у нас изменяемое (для того чтобы осуществлять натяжение приводного ремня), для примера расчета возьмем длину между центрами 500мм .

Считаем половину окружности каждого шкива в миллиметрах и добавляем к полученному числу два расстояния от их центров (так как ремень проходит от одного шкива до другого и возвращается обратно к первому).

32,5мм х 3,14 (число Пи) = 102,05мм (длина половины окружности первого шкива )

65мм х 3,14 = 204,1мм (длина окружности второго шкива )

102,05 + 204,1 + 500 + 500 = 1306 мм (необходимая длина приводного ремня).

Для более точного расчета нужно взять минимальную и максимальную длину расстояния между центрами, выбрать нечто среднее подходящее Вам.

На сегодняшний день промышленность выпускает множество разновидностей маятниковых пил, которые отличаются между собой назначением, функциональностью и конфигурацией. Из-за подобных различий у малоопытных мастеров возникают трудности при выборе инструмента для эффективного выполнения возникающих перед ними работ.

Чтобы избежать таких проблем и понять, какую модель следует выбрать для использования в частной мастерской или в бытовых условиях, следует ознакомиться с ключевыми характеристиками, которые должны учитываться при выборе подобного агрегата.

Что собой представляют маятниковые станки

Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования. Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств - высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.

Устройство станка маятникового типа

Если более внимательно изучить внутреннее оснащение маятниковых пил по дереву, то в них используется тот же принцип работы, что и в пилах с дисковым лезвием. Отличаются эти два типа электроинструмента лишь тем, что при работе маятниковых пил режущее полотно заставляет крутиться специальное приспособление, в то время как у дискового варианта лезвие находится в неподвижном положении.

С помощью пилы этого типа можно с легкостью выполнить точный и чистый срез под прямым углом. Есть модели, позволяющие производить срезы под другими углами при наклонном положении режущего диска.

В случае возникновения необходимости распила металла или твердых пород древесины на станок можно установить абразивный диск. В зависимости от характера стоящих перед мастером работ можно использовать сменные диски различной формы. Имеются в продаже и круговые лезвия универсального назначения, с помощью которых можно создавать резы в деталях из разных материалов.

В каждой пиле в обязательном порядке присутствуют защитные механизмы, призванные уменьшить риск получения повреждений при быстро вращающемся режущем диске.

Этот тип электроинструмента имеет ряд недостатков:

во время ручного пиления приходится прилагать значительные физические усилия, что вынуждает часто делать перерывы.
отрезная модель станка подходит только для распиливания заготовок ограниченной толщины.
подобные станки не отличаются высокой производительностью, поэтому чаще всего их применяют в качестве дополнительного оборудования либо используют в бытовых целях.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение.

С помощью мощного режущего диска можно выполнять резы в самых различных материалах - не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Как выбрать

Выбрать маятниковый станок для домашнего мастера непростая задача. Для этого необходимо обращать внимание на рабочие характеристики, которые у различных моделей не всегда совпадают.

Тип двигателя

Современные маятниковые станки могут быть оборудованы электромоторами двух типов:

коллекторным;

Первый тип отличается высокой мощностью, но имеет серьезный недостаток, связанный с тем, что в нём используются угольные щётки, которые обладают крайне небольшим сроком службы. Асинхронные модели более долговечные и во время работы не создают много шума. Однако этот тип двигателей имеет ограничение по типу маятниковых станков, на которые их можно установить.

Ширина распила

При изучении различных моделей маятниковых станков следует обращать внимание и на такую характеристику, как ширина распила, которая зависит от особенностей конструкции станка и рабочих характеристик пильного диска. Чем больше диаметр режущего круга, тем более широким получается распил.

Особенностью некоторых маятниковых станков является то, что в них режущий круг может крутиться только в вертикальной плоскости. Однако при необходимости можно приобрести и более универсальное устройство, оснащенное горизонтальными направляющими, позволяющими пильному диску перемещаться вперёд и назад.

Делая выбор между моделями с направляющими и без при условии, что в них используется пильный диск одного диаметра, лучше всего отдать предпочтение первому, поскольку он сможет обеспечить гораздо большую максимальную ширину пропила.

Электродинамический тормоз

Если в оснащении маятникового станка используется эта система, то пильный диск будет останавливаться почти моментально сразу после нажатия на соответствующую кнопку. Модели, оснащенные электродинамическим тормозом, являются более безопасными в работе.

Поддержание оборотов режущего полотна

Пила, которая способна поддерживать стабильные показатели вращения режущего диска, вне зависимости от уровня нагрузки не только в силах обеспечить более высокую эффективность работы, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные же специалисты вряд ли смогут ее оценить, поскольку в процессе работы выбор оптимальных оборотов ими осуществляется путем изменения уровня давления на пилу.

Лазерный указатель

С помощью этого приспособления можно с легкостью определить линию распила. Некоторые модели станков отрезных маятниковых могут во время работы производить определенный уровень вибрации, что может сбивать указатель. Это в итоге потребует от мастера время от времени проводить его повторную настройку. Из-за этого существенного недостатка подобные механизмы очень редко используются в мощных производительных станках.

Любительский или профессиональный инструмент

Если судить по назначению, то оборудование обоих типов создано для выполнения одних и тех же задач. Отличие профессиональных станков маятникового типа от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного промежутка времени. Обычные модели, предназначенные для эксплуатации в бытовых условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, однако выигрывают перед профессиональными аналогами за счёт своей более низкой цены.

Цена

Выбирая маятниковый станок, многие потребители среди прочих важных характеристик внимание обращают и на торговую марку. В зависимости от производителя маятниковые станки могут иметь аналогичные рабочие характеристики, но в то же время значительно отличаться между собой. Дело в том, что каждая компания при производстве подобного оборудования применяет различные материалы, собственную технологию и варианты сборки. Это в конечном счёте может повлиять и на цену отрезного станка.

Также стоимость пилы для резки металла зависит от известности и призвания завода-изготовителя. Возможны такие ситуации, что профессиональные станки никому не известной марки будут предлагаться по той же цене, что и оборудование именитого бренда, имеющее более бюджетный вариант исполнения. Аналогично пильный диск от известного бренда может стоить столько же, что и недорогая торцевая пила .

Однако, безусловно, при выборе маятниковой пилы по металлу цена на это оборудование от всемирно признанных брендов, например, Макита, будет выше, чем на станки малоизвестных фирм.

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом. Главное - выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

Отрезной станок по металлу пригодится для любой мастерской. Требуется он при строительных работах и в слесарном цехе. Рынок предлагает большое разнообразие станков, но не все они доступны по цене. Для домашних мастерских выходом из сложившейся ситуации станет самодельный отрезной станок по металлу. Для его изготовления потребуются определенные навыки работы со сварочным аппаратом и слесарными инструментами. Потребует отрезной агрегат по металлу от мастера и навыков электрика.

Необходимые инструменты и материалы

Чтобы будущий станок надежно выполнял свои функции, понадобится простой набор инструментов:

дрель;
болгарка;
метчики;
аппарат для сваривания;
гаечные ключи;
плашки.

Дополнительно потребуется двигатель. Оптимальным является вариант двигателя мощностью 2 кВт. Рекомендуется приобретать однофазные или трехфазные двигатели для таких станков.

Необходимыми элементами будущего агрегата являются:

листовая сталь 3 мм в толщину;
подшипники 204;
2 шкива;
металлический уголок;

Любой самодельный механизм необходимо подгонять под свои запросы и чертежи. Отдельное внимание мастером уделяется технике безопасности. При работе с отрезными агрегатами особо уязвимой частью тела являются руки, которые легко повредить, пренебрегая простыми правилами безопасности работы.

Дисковые отрезные аппараты

На практике мастера изготавливают станки трех разновидностей: ленточные, маятниковые, дисковые. Первый тип сложнее всего изготовить в рамках домашней мастерской. Оптимальным вариантом считается станок для резки металла дискового типа.

В состав таких агрегатов входят:

отрезной диск;
маятник;
рабочий стол;
электрический двигатель;
механизм привода.

Для стандартной мастерской достаточная мощность используемого двигателя - 1,5 кВт. Мощность электродвигателя зависит от типа используемого металла. Если при работе используется металл с тонкими стенками, то мощности 1,5 кВт для такого двигателя будет достаточно. Для проведения частых работ по резке труб из профиля понадобится агрегат мощностью 3 кВт.

Важным показателем двигателя является количество оборотов, которые он совершает в процессе нарезания металлической детали. Рекомендуемое число оборотов составляет не меньше 3000 в минуту. При низких оборотах электродвигателя отрезной диск не в состоянии работать оптимально.

Особое внимание необходимо уделять диаметру используемого круга. Мастера советуют выбирать круги диаметром 300-350 мм при мощности электродвигателя 2 кВт. При указанных параметрах рекомендуемое количество оборотов двигателя составляет 3000-4400 оборотов в минуту. При увеличении показателя круг разрушается, а при низких оборотах он быстро перегревается и стирается.

На что обратить внимание

Значение имеет выбор механизма привода. С этой задачей хорошо справляется ременная передача. Для ее изготовления понадобятся 2 шкива, имеющие один размер. Первый шкив фиксируется на приводном валу отрезного круга, второй - на валу электродвигателя. Вал устанавливают на двух подшипниках.

Чтобы ремень не проскальзывал, и сохранялось необходимое натяжение, необходимо закрепить электродвигатель в тыльной части маятника. Крепеж делается на 4 болтах.

К маятнику предъявляются свои отдельные требования. Он должен быть:

сбалансированным;
хорошо сваренным;
двигаться перпендикулярно относительно рабочего стола.

Маятник крепится на двух вертикальных стойках. Каждая стойка имеет прорези, куда вставляется втулка диаметром 11 мм. Стойки изготавливаются из металлического квадрата размером 40*40 мм. Оптимальная высота - 90 мм.

Требования к рабочему столу конструкции

Отрезной агрегат должен иметь рабочий стол оптимальных размеров. Необходимые параметры составляют: 701*1000*900 мм. Стол сваривается из уголка размером 25*25 мм, после чего покрывается листом из стали, имеющим толщину 3 мм. В листе заранее делаются прорези в месте вращения круга.

На рабочем месте закрепляется с поворотным прижимом и поворотный упор. Подобный самодельный механизм позволяет нарезать изделия под углом и перпендикулярно.

Любой отрезной аппарат по металлу требует при его монтаже соблюдения ряда условий:

требуется регулировка угла вращения (его расположение должно быть перпендикулярным относительно поверхности рабочего стола);
мастеру необходимо защитить свои руки от повреждений, установив кожухи вокруг диска и вращающихся элементов;
важно заранее рассчитать вращательную скорость круга;
снабдить рукоятку аварийной кнопкой остановки, которая при нажатии руки моментально останавливает работу всего механизма;
усилие подачи круга расположить в зоне реза.

Порядок действий при самостоятельном изготовлении станка

Любой станок, с помощью которого имеется возможность нарезать металл, собирается по схеме:

подготовка защитных кожухов, предназначенных для установки на приводной ремень;
установка мотора с применением приводного ремня в качестве соединительной детали между двигателем и валом;
изготовление вала для закрепления на нем шкива и отрезного диска (узел собирается и монтируется на маятнике, в качестве которого выступает верхняя часть конструкции);
изготовление вала для крепления на нем маятника;
изготовление станочной рамы, на которой предполагается крепить металл для обработки и уловитель искр;
маятник фиксируется на раме;
монтируется электропроводка;
аппарат запускается в тестовом режиме для проверки качества сборки.

Особенности сборки аппарата на основе болгарки

В условиях мастерской имеется возможность осуществить сборку самодельного отрезного станка по металлу на основе болгарки. Потребуются инструменты и материалы:

пусковое реле;
несколько профильных труб с квадратным или прямоугольным сечением;
педаль управления;
лист из металла для рабочего стола;
пружина;
металлический уголок;
два подшипника.

Пусковое реле станка

В отличие от станка дискового типа, работа такого аппарата имеет более точный результат. Процесс сборки очень совпадает со сборкой дискового, но имеет ряд особенностей:

изготавливаются каркасные детали;
обустраивается шарнирное соединение на маятниковом рычаге;
изготавливается кронштейн в форме буквы «П», в котором делаются отверстия для монтажа редуктора шлифмашинки;
изготавливаются планки с хомутами, за счет которых болгарка закрепится на маятнике;
сваривание хомута, кронштейна и режущего инструмента (альтернативой может стать использование резьбового соединения для монтажа указанных элементов);
прессовка в опоры подшипников;
прессовка подшипников на вал с двух сторон;
сварка маятника на краю рабочей платформы с обязательным отступом от края на 0,5 см;
монтаж болгарки и защитного кожуха;
установка возвратной пружины.

После установки всех элементов конструкции станок запускается в пробном режиме. Дополнительно потребуется подогнать паз под инструмент и установить опоры, с помощью которых крепится обрабатываемый металл.

На заключительном этапе работ станок покрывают эмалью. Она обезопасит агрегат от неблагоприятного воздействия ржавчины.

При работе с болгаркой мастеру необходимо защищать руки и глаза от воздействия искр. Любые работы проводятся в защитных рукавицах и в маске.

Без угловой шлифовальной машины - болгарки - не обойтись ни в гараже, ни на частном подворье. Агрегат позволяет разрезать металлический профиль, зачистить сварной шов или убрать ржавчину с поверхности заготовок и деталей, имеет невысокую цену и невероятное удобство при работе. Есть у шлифмашины и недостатки, один из которых - нестабильное качество реза и опасность перекоса отрезного диска при использовании. Устранить досадные недочёты можно, изготовив специальную станину своими руками, которая превратит ручной инструмент в настоящий отрезной станок. Это позволит увеличить скорость работы и достигнуть точности, которую можно получить только на оборудовании промышленного изготовления.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

К преимуществам дисковых отрезных станков относятся удобство и простота в использовании, высокая скорость и точность реза, возможность замены режущего диска в считаные минуты.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна . Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ - возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

станина;
маятник;
крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина - соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение - гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

трубу профильную «квадрат» (25х25х2,5 мм);
трубу профильную «прямоугольник» (40х20х2,5 мм);
лист металлический толщиной 4–5 мм;
подшипники шариковые № 202, 203 или 204 – 2 шт.;
пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
пруток диаметром 8–10 мм;
шину металлическую (20х4 мм);
болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

угловая шлифмашина;
дрель или сверлильный станок, набор свёрл;
набор плашек для нарезания метрической резьбы;
ключи рожковые;
сварочный аппарат.

Наличие электросварки желательно, но необязательно - все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей - Makita, Bosch и так далее.

Изготовление отрезного станка своими руками

Подготовительный этап

Работу над отрезным станком начинают с проектирования. Невозможно дать точные размеры устройства, поскольку конструкция зависит от модели и размера конкретной болгарки. Тем не менее по представленным чертежам можно получить представление о габаритах и структуре оборудования.

Эскиз проекта начинают с чертежа корпуса. Возможно, понадобится не каркас, а отдельная платформа, которую можно крепить к слесарному верстаку. В любом случае определяют размеры устройства и расположение на корпусе основных узлов. Далее замеряются УШМ и межосевые расстояния крепёжных отверстий на корпусе её редуктора. На основании этих показателей составляется чертёж крепления болгарки к маятнику. После этого проектируется сам поворотный узел. Чем меньше будет расстояние от шарнирного соединения до режущего круга, тем жёстче и точнее будет станок. Другими словами, длина маятника должна быть минимально возможной.

На последнем этапе проектирования подсчитывают, сколько и какого материала понадобится.

Фотогалерея: Чертежи для изготовления самодельного отрезного станка

Чертёж отрезного станкка рамного типа. Габариты рамы выбирают исходя из размеров используемого инструмента

Чертеж отрезного станка маятникового типа. Слева обозначены размеры основания. Справа отмечены особенности конструкции маятника

Пошаговая инструкция

В соответствии с чертежом нарезают заготовки будущего станка. Для каркаса и маятника используют профильные трубы, а для консольного крепления - металлопрофиль, металлическую шину и стальной пруток. Если конструкцией предусматривается несущая платформа, то по размерам раскраивают листовую сталь толщиной 4–5 мм.
К маятниковому рычагу, представляющему собой отрезок профильной трубы, приваривают поперечную ось (вал) для шарнирного соединения. При этом важно обеспечить перпендикулярность крепления вала к маятнику.
После раскройки материала к маятниковому рычагу приваривается вал
Из стальной шины загибают П-образный кронштейн, в его боковых сторонах сверлят отверстия для болтов, с помощью которых крепится корпус редуктора болгарки.
Для крепления к резьбовым отверстиям на корпусе редуктора УШМ понадобится П-образный кронштейн
Из стального прутка изготавливают огибающий УШМ U-образный хомут (стремянку) и прижимную планку для фиксации корпуса инструмента к маятнику. Последняя представляет собой металлическую пластину длиной, на 15–20 мм превышающей ширину хомута. В отверстия на краях прижимной пластины свободно входят резьбовые концы стремянки, а фиксация осуществляется гайками с подходящей резьбой.
Примеряя П-образный кронштейн и хомут к болгарке, сварочным или резьбовым соединением монтируют эти детали на консоль.
Таким образом выглядит консоль крепления болгарки к маятниковому рычагу в сборе с П-образным кронштейном и хомутом
Подшипники, которые будут обеспечивать поворот маятника, запрессовывают в опоры. В качестве последних можно использовать как готовые заводские подшипниковые узлы, так и отрезки стальной трубы (15–20 мм) с диаметром, равным внешней обойме подшипника.
Подшипниковые узлы напрессовывают на вал с двух сторон. Важно, чтобы соединение было с натягом - это устранит нежелательные продольные и поперечные смещения. Если полученное соединение по каким-то причинам ослаблено, можно воспользоваться проверенным способом - залудить ось паяльником, нанеся на её поверхность тонкий слой олова (понадобится паяльная кислота в качестве флюса).
На расстоянии 50–60 мм от края платформы приваривают маятник в сборе с опорными узлами. При этом важно не перегреть подшипники, поэтому эти детали оборачивают мокрой ветошью или постоянно поливают водой для охлаждения.
Маятниковый рычаг в сборе с подшипниковыми узлами приваривается к платформе на расстоянии 50–60 мм от края
На маятниковый рычаг приваривают консоль с установленным хомутом и П-образным креплением УШМ. Положение болгарки при этом выбирают исходя из личных предпочтений. Существуют разные мнения о том, как крепить болгарку («от себя» или «на себя»). Профессиональные слесари работают с инструментом, ориентируя сноп искр к себе, аргументируя это тем, что если болгарка по какой-либо причине выпадет из рук, то инструмент отлетит в противоположную сторону. Любители чаще всего работают со средними или малыми шлифмашинами, поэтому предпочитают, чтобы диск вращался «от себя», поскольку это позволяет осуществлять контроль разреза и предотвращает порчу одежды. Закрепляя инструмент, не забудьте правильно разместить защитный кожух - он должен обезопасить работающего в случае разрыва диска.
На собранный станок крепят угловую шлифмашину. Ориентируясь на вес инструмента, подбирают и устанавливают возвратную пружину. Для этого к станине и маятнику приваривают петли или просверливают отверстия диаметром до 5 мм.
Чтобы не повредить пластмассовый корпус болгарки, между ним и кронштейнами прокладывают полоски резины
Выполняют пробный запуск болгарки. Сначала проверяют работу станка в холостом режиме. При этом обращают внимание на вибрации и люфты рабочих частей оборудования, которые при необходимости устраняют.
Воспользовавшись отрезным кругом максимальной толщины, в платформе станка прорезают паз под режущий диск. При необходимости болгарку снимают и прорезь расширяют до нужного размера.
Так выглядит усовершенствованный упор с зажимным приспособлением

На последнем этапе к платформе крепят упоры для заготовок. Чаще всего предусматривают две планки (для разреза под углом 45 и 90 градусов), фиксируя их при помощи сварного или резьбового соединения.

Нередко приспособления для удержания заготовки снабжают измерительным инструментом. Закрепив на упорной планке металлическую линейку с точкой отсчёта от диска болгарки, вы сможете быстро и точно отрезать деталь необходимой длины. Также по желанию можно установить транспортиры, тиски и струбцины различной конструкции. Такие дополнительные детали позволяют сделать, например, полный разрез или паз в заготовке под любым углом, освободить руки и так далее.

Не забудьте покрасить приспособление после того, как будут проведены все доводочные мероприятия. Даже тонкий слой эмали убережёт оборудование от ржавчины и сделает его внешний вид более эстетичным.

Видео: Как сделать отрезной станок из болгарки своими руками

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Постоянные работы, связанные с резкой металлов и материалов из дерева требуют использования отрезного станка. С помощью электрического инструмента представляется возможность качественно, быстро выполнять обрез металлических конструкций. Дисковый отрезной станок используется для формирования заготовок профильной трубы, швеллера, прута и других деталей металлопроката.

Оборудование используется на крупных производственных предприятиях, для массовых работ применяются ленточные, ножовочные станки. Сложность металлической конструкции специальных станков не представляет возможности применения в ограниченных местах. Отрезной станок возможно использовать при любых условиях, что делает его популярным. За режущие работы отвечает дисковая пила.

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

фронтальная подача режущего диска;
устройство с реализацией нижней подачи режущего элемента;
конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов. Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства. Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски.

Нарезку металлов, поставляемых бухтами, производят правило — отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

прутки различного сечения;
проволока;
полосы трубы;
арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

приводными;
механизированными;
стационарными
роликовым воздействием.

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

Устройство дискового отрезного станка

Металлические детали изготавливается из твердых стальных сплавов, для более равномерной и устойчивой работы. Платформа состоит из жесткого основания, состоящего из металла. Отрезной станок бывает стационарным и съемным, некоторые виды комплектуются тисками для надежного крепления заготовки при резке.

Диск изготавливается из твердосплавной стали или быстрорежущих элементов. В зависимости от типа конструкции применяется круг с абразивной поверхностью, позволяющий обработать фаски, края от заусенцев. На стационарных дисковых устройствах для работы по металлу применяется зубчатая передача, она обеспечивает надежное соединение и долговечную производительность.

Ременный тип передачи механической энергии устанавливается на переносные устройства, в которых важен вес. Имеющие малую мощность конструкции четвертой категории соединяются напрямую с дисковым механизмом.

Изготовление дискового отрезного станка подготовка инструментов и
материалов

При наличии определенного слесарного опыта и места для проведения работ, любую дисковую пилу по металлу возможно изготовить самостоятельно. Дисковый отрезной станок по металлу подразумевает опасные действия режущим элементом на высоких оборотах. Важно соблюдать все конструктивные особенности дискового устройства, произвести точные расчеты перед сборкой.

Изготавливается самодельный отрезной станок для работ с металлом следующим порядком:

Безопасность превыше всего, поэтому подготавливаются защитные кожухи к режущим элементам.
Чтобы привести режущий диск в действие, необходимо соединить электродвигатель. Привод выбирается в зависимости от типа станка, может быть ременная или зубчатая передача.
Шкив привода устанавливается на заранее подготовленный приводной вал. Покупной или самостоятельно изготовленный отрезной диск монтируется к маятнику. При данном раскладе верхняя часть установки выступает ролью маятника, на котором размещены двигатель и диск.
На раме будущего станка подготавливается место для искроуловителя и заготовок.
После установки маятника к раме, производится монтаж проводов электродвигателя.
В конце работы производится пробный запуск и отладка узлов.

Электрический двигатель – одно из важнейших составляющих металлической дисковой конструкции. Необходимо установить схему отрезного станка кнопки пуска, а также аварийной остановки. Размещение двигателя производится таким образом, чтобы правильно подключить электрическую цепь через автомат. Фиксация двигателя происходит на раме, наилучшим материалом для соединения являются болты с гайками. Короб включателя располагается в непосредственной близости к электрической части мотора.

Методика проведения работ

Принципы изготовления станка своими руками состоят из нескольких правил, которые учитываются перед проведением любых действий. Отрезной станок изготавливается из подручных средств и материалов, поэтому важно соблюдать последовательно для получения качественного инструмента:

От правильного выбора передачи зависит давление режущего элемента на металл, крутящий момент двигателя. Перетянутая цепь или ремень может оборваться, застопорить резку по металлу.
Тиски используется во избежание воздействия вибраций, предполагают комфортную работу, безопасные условия труда.
Угол резки подбирается только в необходимых случаях, диапазон составляет от 45 до 90°. В стандартных ситуациях мастерами предпочитается резка металлов под прямым углом.
Диаметр диска отрезного станка побирается в зависимости от типа металла, который необходимо обработать. Увеличенный диаметр легко справится с толстостенными деталями. Следует рассчитывать защиту, работа без кожуха небезопасна, может нанести травмы при деформации диска.

Использование в качестве режущего инструмента угловой шлифовальной машинки возможно при работе с необъемными заготовками. Исполнение конструкции существует двумя вариациями, когда болгарка закреплена неподвижно, а также креплением заготовки. В первом случае теряется точность, т.к. деталь не крепится к станине, при ручном передвижении инструмента необходимо соблюдать правила безопасности.

Как рассчитать необходимый диаметр шкивов

Диаметр шкива привода рассчитывается при соответствии с номинальной мощностью электродвигателя и скорости. Расположение с одной стороны может привести к откручиванию гайки, поэтому шкив или инструмент станка для резки металла, располагаются на противоположных сторонах конструкции. Максимально допустимая скорость вращения маркируется изготовителем диска в инструкции по эксплуатации. К примеру, возможно взять двигатель с максимальной скоростью вращения вала 1500 об/мин, диаметр шкива, прикрепленного к валу 6,5 см. Необходимая задача – получить скорость вращения диска на выходе около 3000 об/мин, для этого рассчитывается:

Длинна вала по периметру исчисляется из формулы 3,14 × 6,5, результатом получается 20,41 см.
Значение умножается на необходимое количество оборотов, получается 61230 см.
Далее результат делится на номинальные обороты электропривода, что равно 40,82, обозначает длину шкива по периметру.
Значение делится на число π, результатом чего диаметр шкива равен 13 см.

За количество оборотов можно принять максимально допустимое значение на отрезном диске, при этом случае необходимо подобрать большую мощность электропривода.

Как рассчитать длину ремня привода

Выполнение расчетов длины ремня самодельного станка происходит из следующих параметров:

радиус ведущего шкива, закрепляемого на приводе;
расстояние от центральных точек двух шкивов;
параметры величины шкива к оси.

Вычислить длину ремня не сложно, важно учитывать некоторые факторы. Отрезной станок работает под значительными нагрузками, поэтому важна степень натяжения ремня, иначе привод будет проскальзывать. Следует подбирать качественное изделие, в случае обрыва ремня, возможна порча диска или заготовки.

Рабочий стол

Стол для станка представляет собой раму, изготовленную из металлического швеллера. Существует возможность изготовить каркас из уголка, соединения производится сваркой.

На каркас устанавливается швеллер с верхней части, его предназначение состоит в направлении деталей при процессе резки. Крепление стоек выполняется болтовым соединением, при необходимости швеллер можно заменить в соответствии с работой на отрезном станке.
