Небольшое производство тротуарной плитки на дому, как и сколько. Укладка в формы. Выбираем размеры и делаем форму

Тротуарная плитка, брусчатка – популярный, удобный в использовании и доступный материал для оформления тротуаров, дорожек, площадок, элементов ландшафтного дизайна на улице, в парке, саду, на приусадебном участке. У нее много достоинств и широкая область применения, так как это недорогое, несложное в изготовлении и безопасное экологически покрытие.

Брусчатка, изготовленная с соблюдением всех технологических нюансов, будет стойкой к истиранию, выдержит множество циклов замораживания и последующего оттаивания. Кроме этого, она проста в укладке и, если возникнет необходимость, произвести замену поврежденных участков, это можно сделать в любой момент.

Производство тротуарной плитки

Тротуарную плитку изготовить нетрудно, технология достаточно проста и позволяет получать в результате разнообразие форм, размеров и расцветок. Процесс производства последовательно можно разделить на этапы:

1. подготовка форм,
2. приготовление бетона,
3. формование,
4. выдерживание и сушка готовых изделий,
5. распалубка,
6. хранение.

Наиболее простой и подходящей, в том числе, для домашнего использования, является технология вибрационного литья с использованием пластифицирующих добавок. Это не требует больших затрат на оборудование, его, при наличии навыков, возможно изготовить самостоятельно. Результат – малопористая бетонная брусчатка с плотной текстурой и ровной поверхностью. Это как раз достигается при вибрационном литье, когда бетон уплотняется под воздействием электромеханических вибраторов на специальном вибрационном столе.

Необходимое оборудование и материалы

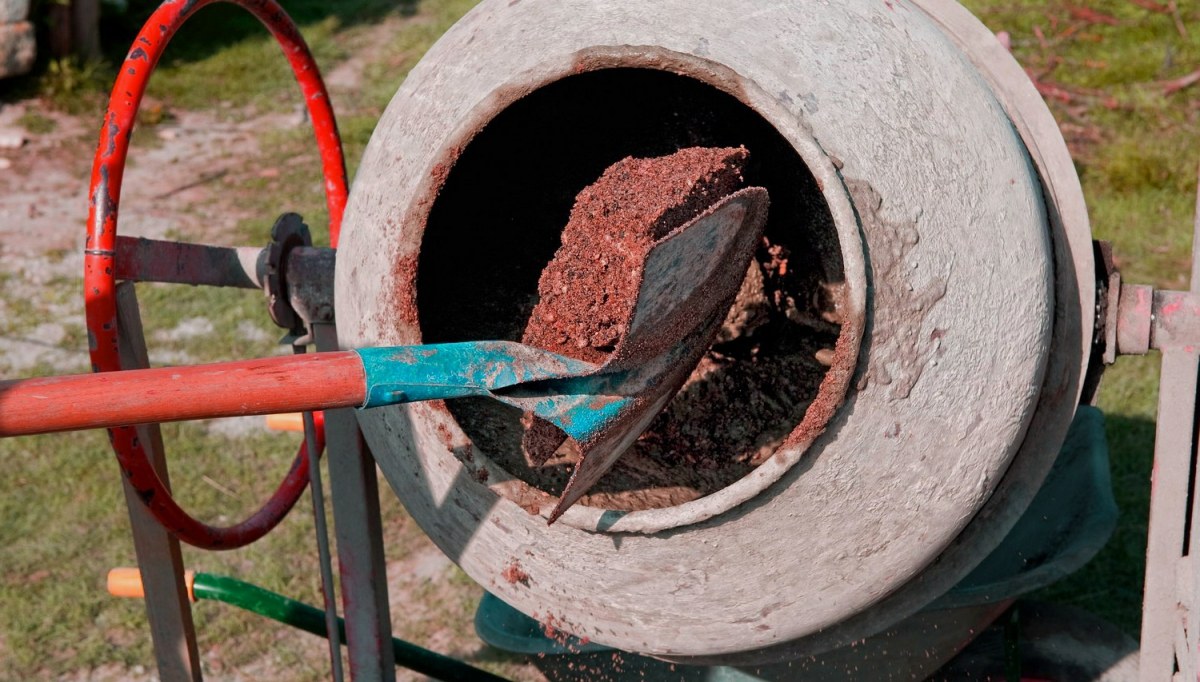

Поскольку плитка бетонная, прежде всего, нужен бетоносмеситель, предпочтительно принудительного типа, то есть действующий по принципу миксера. Так же потребуется вибрационный стол, формы для литья и смазка для них, бетонная смесь.

Формы для литья различных размеров и конфигурации можно приобрести свободно. В продаже они бывают резиновые (они самые долговечные, выдерживают до 500 отливок) пластиковые и полиуретановые (около 200 циклов производства). Разнообразие их весьма велико, производители могут делать их и на заказ, будь то формы с рисунком, определенной текстурой поверхности или формы для глянцевой тротуарной плитки.

Смазка необходима для беспроблемной распалубки изделий после застывания бетона. Ее можно как приобрести в готовом виде, так и сделать самостоятельно. Простейшая смазка готовится так: 50г минерального масла нужно смешать с 1,5л воды до образования эмульсии. Но важно достигнуть нужного баланса жирности, иначе смазка может испортить внешний вид готовых бетонных изделий.

Состав бетонной смеси – наиболее важная часть технологии производства. Сюда входят:

• твердый щебень нерудной породы 3-10 мм, либо, как альтернатива, гранитный отсев или гравий;
• очищенный промытый песок;
• цемент марки М500;
• пластификатор бетона;
• сухой краситель;
• вода.

Состав смеси может и изменяться для получения разных свойств конечного продукта .

Приготовление бетонной смеси

Рецепт смеси для тротуарной плитки прост , но требует тщательной подготовки всех ингредиентов и методичного соблюдения последовательности действий. Рассчитать количество каждого компонента несложно, если знать нужные пропорции объема веществ.

На одну часть цемента нужно взять две части смеси песка и щебня, 0,02 части пластификатора и 0,2 части сухого красящего пигмента. Соотношение объема воды к объему сухой смеси будет 2:3, то есть, на три части сухой смеси нужно две части воды. Такое соотношение обеспечит прочность готовому бетонному изделию и как нельзя лучше подходит для производства в домашних условиях.

Можно привести и такой расчет примерного расхода материалов на один квадратный метр готовой тротуарной плитки толщиной 4,5 см:

• 23 кг цемента;
• 56 кг щебня (гравий или отсев);
• 390 г пластификатора.

Если бетон будет цветным, то на такое количество материалов красителя понадобится 1,5 кг. Вода же будет добавляться не по весу, а по объему сухих компонентов.

Для получения качественного бетона, нужно соблюдать некоторые правила обращения с пластификатором и красителем. Ни пластификатор, ни краситель, сухими в смесь цемента и щебня добавлять нельзя. Пластификатор разводят в горячей (70-80 градусов С) воде (на литр воды 200 гр вещества) и добавляют порциями в замешиваемый бетонный раствор. Краситель так же разводится в воде (40-50 градусов С, 250-280 гр сухого красителя на литр воды) и добавляется на той же стадии, что и пластификатор.

Перед началом приготовления раствора нужно ополоснуть стенки бетоносмесителя водой, так как им надлежит быть влажными. Затем заливается вода и при непрерывном перемешивании в нее засыпают частями цемент с песком. После получения однородной эмульсии из воды и цемента, добавляется щебень. В последнюю очередь вливают пластификатор и краситель, разбавленные предварительно. Смешивать полученный раствор нужно до однородности, этот процесс занимает некоторое время. В случае, если объем производства запланирован небольшой, можно обойтись и без бетоносмесителя, смешать раствор вручную.

Предлагаем к просмотру видео инструкцию по изготовлению тротуарной плитки своими руками :

Заливка форм

Технологические особенности того, как заливать тротуарную плитку правильно, следующие . Заполнять формы бетоном сначала лучше до половины, затем их нужно поместить на вибрационный стол. После того, как начнется работа вибрационного стола, бетон станет уплотняться, свидетельством чего будут пузырьки пены на его поверхности – так выходит находящийся в смеси воздух. По мере оседания бетона, его нужно добавлять до требуемой высоты.

Так же, если в раствор не добавляется гравий или щебень, можно увеличить прочность плитки, поместив в форму для литья арматуру в виде железной сетки или проволоки.

Бетон можно заливать слоями, например, для экономии красителя. Лицевая сторона готового блока тогда будет цветной, а остальная часть серой. Цветную и обычную смесь следует замешивать отдельно, важно только, чтобы ее плотность была одинаковой.

В среднем, на вибрационном столе формы с бетоном нужно оставить на 4-5 минут. После окончания вибрации их нужно поместить на ровной поверхности. Застывающая тротуарная плитка не должна подвергаться воздействию прямых солнечных лучей. На полное застывание, учитывая наличие пластификатора, уходит до трех дней.

Видео по заливке форм тротуарной плитки на приусадебном участке :

Распалубка и хранение тротуарной плитки

Для того, чтобы при расформовке не повредить форму, нужно разогреть ее, опустив в воду при 50-70 градусах Цельсия, затем достаточно обстучать резиновым молотком, чтобы можно было легко «вытряхнуть» готовое изделие. После распалубки формы готовы к новому циклу производства.

Готовую тротуарную плитку необходимо выдержать до трех недель на ровной поверхности и так же в тени, для дальнейшего затвердения и набора крепости. Укладывать ееё для хранения нужно «лицом к лицу», если рядов будет несколько, накрывая каждый термоусадочной пленкой. За это время плитка достаточно просохнет и приобретет прочность, необходимую, для использования.

Приведенная технология изготовления применима не только для тротуарной плитки, сходным образом возможно организовать и производство бордюров.

Применение тротуарной плитки

Поскольку тротуарная плитка – материал универсальный, применять ее можно практически где угодно. Детские площадки, автопарковки, пешеходные улицы, парковые зоны, велосипедные дорожки, частные земельные владения – это только основной список направлений, расширить который не составит труда. Тротуарной плиткой оформляют клумбы, фонтаны, садовые водоемы, декоративные заборы и ограждения, крыльцо и террасы, лестничные ступени.

Укладка этого покрытия оставляет возможность почве под ним «дышать», так как пропускает воздух, и воду, и не содержит токсинов, хотя и препятствует росту растений. Но почва все-таки сохраняет свои свойства, в отличие от почвы под сплошным бетоном или асфальтом.

Тротуарная плитка выдерживает тяжелые конструкции, ее не разрушает влага и экстремальные погодные условия. Эти свойства обусловлены тем, что состав ее близок к составу бетонных конструкций, используемых при строительстве в опорах и перекрытиях зданий. Это прочный и долговечный материал, мало подверженный воздействию климата и агрессивной городской среды.

Несколько примеров применения тротуарной плитки на своем загородном участке

Тротуарная плитка успешно выдерживает конкуренцию с другими видами строительных материалов для покрытия тротуаров, стоянок и площадей в городах, дорожек, зон отдыха, подъездных путей на дачных участках и в загородных домах. Спрос на нее растет из года в год. Производители, чутко реагирующие на запросы потребителей, не ограничиваются производством привычных для нас видов тротуарной плитки, и выводят на рынок все новые и новые ее разновидности с неожиданными и очень интересными характеристиками: резиновую и полимерпесчаную, светящуюся, и даже плитку с нанесенным объемным изображением.

Тротуарной плитке удается сохранять свою популярность по целому ряду причин:

Производится тротуарная плитка способом вибропрессования и вибролитья. Первый способ производства отличает высокий уровень механизации и высокая производительность труда, значительные объемы выпускаемой продукции. При производстве плитки способом вибролитья на большинстве предприятий преобладает ручной труд, сама продукция по характеристикам уступает вибропрессованной плитке, срок службы короче. Однако ее преимущество состоит в разнообразии форм и расцветок. При мелкоштучном производстве способом вибролитья не составляет проблем заменить форму и выполнить индивидуальный заказ.

Укладка и производство своими руками

На своем участке, при наличии желания и времени, надо делать самому. А недостаток опыта компенсировать аккуратностью, точным соблюдением технологии и привнесением креативного начала в дизайн зоны отдыха или дорожки.

Сложнее вопрос с производством в домашних условиях. В первую очередь надо решить, будете ли вы делать плитку только для себя или станете ее продавать. «Бизнес-планы» организации собственного производства тротуарной плитки, распространяемые в интернете, очень далеки от реальности и не учитывают самых очевидных вещей.

Важно! Для своих нужд плитку целесообразно изготавливать в домашних условиях. Это вопрос экономии и качества. Дело в том, что на рынке очень много мелких производителей, которые не гнушаются нарушениями технологии и использованием некачественного сырья. Дефекты «выплывут» через год-два, когда претензии предъявлять будет поздно, да и некому. А для себя вы будете стараться изготовить лучшую плитку в мире.

Организация небольшого производства по выпуску тротуарной плитки только, на первый взгляд, представляется очень прибыльным делом. И главной проблемой для вас станет сбыт - рынок перенасыщен и покупатель проявляет большую разборчивость. Плюс (вернее, это большой минус для ваших планов) не очень благоприятная ситуация сложилась на рынке загородной недвижимости. Масса готовых объектов «зависли» и не продаются. Нет покупок - нет новых владельцев дач и загородных домов, которым надо срочно мостить дорожки и площадки. Без ясной и четкой перспективы реализации продукции, которую вы собираетесь выпускать на своем новом производстве, приступать к покупке оборудования и сырья вряд ли целесообразно. Пока вы обдумываете этот вопрос, поговорим об оборудовании для производства тротуарной плитки способом вибролитья. Для своих нужд надо ведь наладить производственный процесс.

Производство способом вибролитья в домашних условиях

Для производства в домашних условиях нам понадобится достаточно простое оборудование и материалы для бетонного раствора.

Оборудование

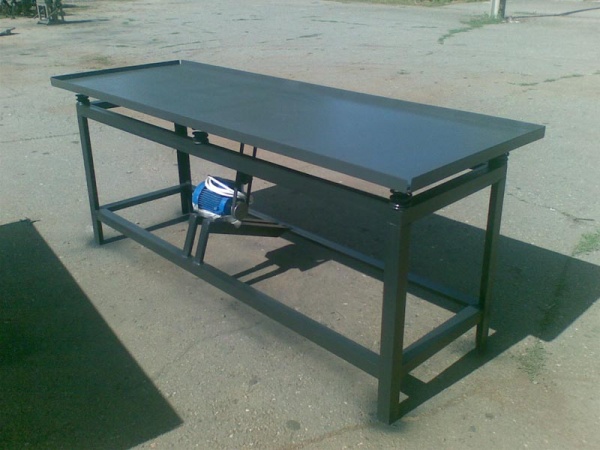

Полный комплект необходимого оборудования состоит из вибростолов для заливки и выбивки, термокамеры и бетономешалки. На практике часто ограничиваются только столом для заливки. Он представляет собой металлическую станину, к которой крепится подвижный стол с вибратором. Рабочая плита стола закреплена с помощью пружин (такие используются в Жигулях). Вибростол необходим - он обеспечивает уплотнение и дегазацию раствора. Без вибростола вы получите искусственный камень, а не плотную тротуарную плитку. Вибростол для выбивки имеет на рабочей подвижной плите рамки для выбивки готовых изделий. Однако без него можно обойтись.

«Каноническая» технология вибролитья предусматривает использование термокамеры для сокращения времени застывания смеси во влажной среде при повышенной температуре. Отчасти время застывания можно сократить использованием теплых растворов. Термокамеру иногда заменяют термованной - емкостью, в которой с помощью нагревательных элементов поддерживается температура воды в 70-80°С. При производстве для своих нужд фактор времени не имеет критического значения. В отличие от производства на продажу, когда надо задействовать все возможности для ускорения оборачиваемости форм.

Внимание! Для производства ограниченного объема плитки есть смысл отказаться от бетономешалки и ограничится мощным перфоратором с миксерной насадкой.

Однако уже при мелкоштучном производстве для реализации вам потребуется минимум одна бетономешалка. Вторая будет нужна для изготовления плитки разных цветов.

Материалы, из которых обычно изготавливаются формы - полипропилен, резина и пластик. Резиновая форма долговечнее и может выдержать до 400-450 циклов. Полипропиленовые выдерживают около 100, однако они дешевле раза в полтора. Вам потребуются также формы для производства бордюрного камня.

Компоненты для раствора

В домашних условиях, после нескольких пробных замесов, вы определите лучшие пропорции для изготовления раствора. Попробуйте для начала использовать следующую:

Это из расчета на замес в бетономешалке. Проверьте качество раствора после завершения цикла так - у раствора должен быть вид зернистой каши, взять его можно одним движением кельмы, при этом раствор на куски не распадается. Для производства цветной продукции добавляются пигменты. На один замес потребуется примерно 0,7 кг красителя, однако эту величину надо проверять на соответствие полученного тона намеченному цвету в уже готовом изделии.

Технологический процесс

Все компоненты загружаются в бетономешалку. Обратите внимание, что пластификатор, который куплен в сухом виде, надо развести водой. Пигмент закладывается в начале процесса замешивания раствора.

Формы ставятся на вибростол и предварительно смазываются специальными составами -так они не будут повреждены при извлечении плитки (при распалубке) Проще и быстрее смазывать формы из баллончика с аэрозолью. После завершения замешивания, вибростол включается и раствор заливается в формы. В течение примерно 4-5 минут, начиная с момента заполнения форм, происходит уплотнение и дегазация раствора. Смотрите за появлением пенки и не дайте появившейся пенке осесть. Это сигнал о том, что раствор готов. Передержите, состав начнет расслаиваться. Далее двигатель вибростола отключается и формы отправляются на просушку.

Очень важно! Требуется внимательно следить, чтобы формы на просушке были в строго горизонтальном положении. Иначе получите бракованную партию плитки, которую использовать по назначению уже не получится.

Для складирования удобно использовать обычные деревянные поддоны.

Смесь в формах будет сохнуть минимум сутки. Во многом это зависит от температуры и влажности окружающей среды. После схватывания смеси в форме, включаются нагреватели в ванной и в нагретую до 70-80°С воду минут на пять ставится форма. Такая процедура облегчает извлечение (распалубку) плитки. Извлеченные изделия сразу нельзя использовать, они должна минимум неделю «отдохнуть» и набрать прочность. Организуйте место под навесом для выдержки готовой продукции в течение этого времени.

Важно! Считайте работу выполненной, только когда вы промыли формы тузлуком (раствор 30 г поваренной соли в одном литре воды), прополоскали их водой и поставили сушиться.

Мы рассмотрели процесс производства тротуарной плитки способом вибролитья в домашних условиях. Стоит отметить, что другой способ производства - вибропрессование - сопряжен со значительно большими затратами на покупку оборудования, в первую очередь, вибропресса. Вибропресс - значительно более сложное и дорогое оборудование. Да и термованной в этом случае не обойтись, потребуется покупка термокамеры.

Основные факторы, благодаря которым плиточное мощение стало таким популярным, — прозрачность технологии укладки и простота ремонта покрытия в случае необходимости. Для обустройства садовой или пешеходной дорожки в этом случае не потребуется тяжелая строительная спецтехника, грузовой транспорт и большое количество рабочих. Благоустройство приусадебной территории можно сделать самостоятельно, а при большом объеме работ будет достаточно пригласить 1-2 знакомых.

Единственная причина, которая заставляет задуматься об этом способе мощения с отрицательной точки зрения, — высокая стоимость материала в торговых сетях. Однако есть доступный вариант значительного снижения затрат. Плитку можно делать дома и тогда ее себестоимость будет существенно ниже. Поэтому в этой статье будет рассмотрен вопрос, как сделать тротуарную плитку в домашних условиях.

Заводские технологии

В промышленных масштабах осуществляется выпуск вибролитой, вибропрессованной и клинкерной плитки для мощения тротуаров. При этом, в зависимости от технологии изготовления, качество изделий сильно разнится.

Технология достаточно проста в применении. Она построена на том, что раствор на основе цемента заливают в фигурные формы и уплотняют его на специальной поверхности путем воздействия вибрацией.

Вибропресс.

Такие изделия отличаются насыщенными цветовыми оттенками и продаются по низкой цене. Однако прочность и морозостойкость такой тротуарной плитки на порядок ниже, чем у других видов.

Вибропрессованную плитку делают на специальном оборудовании, которое уплотняет бетонную смесь высоким давлением. Такая брусчатка прочнее, но и дороже из-за использования пресса и повышенного расхода электроэнергии.

Самая лучшая плитка — клинкерная. Клинкерное производство тротуарной плитки происходит путем обжига специально подготовленной глины в печи при очень высокой температуре. Конечное изделие получается очень прочным, морозостойким и красивым, не уступая при этом по долговечности даже твердому природному камню.

Но большие энергозатраты на изготовление тротуарной плитки и необходимость использования дорогостоящего промышленного оборудования поднимает стоимость этого материала в несколько раз.

Оборудование и инвентарь для работы

В условиях приусадебного хозяйства специальное промышленное оборудование, конечно, отсутствует, а поэтому технология изготовления тротуарной плитки в домашних условиях основана на вибрационном уплотнении бетона. Для выполнения работы вам потребуется следующее оборудование и инвентарь:

• небольшая ;
• широкая емкость для приемки готового бетона;
• сито для просеивания песка;
• или другая плоская вибрирующая поверхность;
• формы для заливки бетонной смеси;
• резиновый молоток;
• лопаты, ведра, шпателя.

Кроме этого необходим прочный устойчивый стеллаж для сушки плиточных заготовок в формах.

Необходимые материалы

Из строительных материалов потребуется:

• цемент марки ПЦ500 или ПЦ400;
• мытый или речной песок, желательно средней фракции;
• гравий фракции не более 10 мм;
• натуральный или минеральный пигмент;
• смазка для форм.

В том, случае если гравий загрязнен или содержит много пыли, то его необходимо промыть, поскольку примеси могут плохо повлиять на качество изделий и их цветовой оттенок.

Организация рабочей площадки

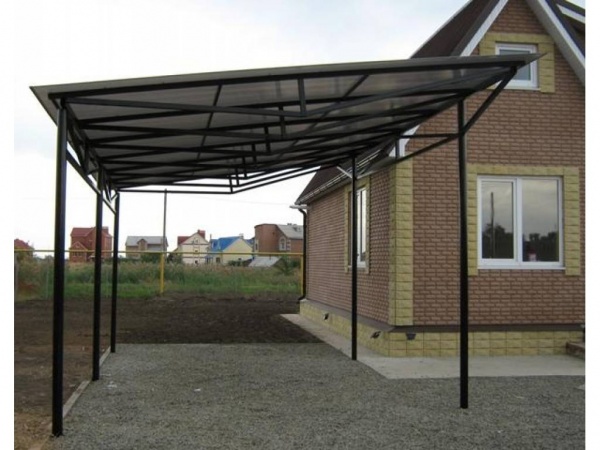

Прежде всего необходимо правильно установить бетономешалку, вибростол и стеллаж для размещения форм с бетоном. Это самые крупные предметы и все действия будут происходить возле них.

Бетономешалка, как основное оборудование для производства тротуарной плитки, должна стоять так, чтоб было достаточно места для размещения возле нее песчаной кучи и гравия.

Так же следует оставить место для ведер с водой или подведения поливочного шланга. Лучшее место для вибростола находится на прямой линии между бетономешалкой и стеллажом для складирования форм с бетоном.

Стеллаж может стоять в помещении или на улице, но в таком месте, где он будет надежно защищен от попадания прямых солнечных лучей. Цемент можно складировать возле стеллажа.

Формы для изготовления

Изготовители предлагают формы самой различной конфигурации и размеров, сделанные из разных материалов. Можно купить типовые квадратные или прямоугольные, составные из нескольких элементов или моноблочные формы. Это могут быть чашки для изготовления каждого изделия по-отдельности и для одновременной заливки нескольких плит.

При желании, формовое оборудование несложно будет . В этом случае можно получить эксклюзивные изделия, которых больше нет ни у кого. Для этого используют различные материалы — от дерева и полистирола до металла и гипса.

Важно помнить, что плитка, изготовленная способом вибролитья, имеет сниженный показатель прочности и морозостойкости. Поэтому важным фактором при выборе форм является их глубина, определяющая толщину будущего изделия.

В случае домашнего изготовления его толщина должна быть не менее 40 мм для пешеходных дорожек и тротуаров и не менее 60 мм для мест проезда или стоянки легкового автомобиля. Движение грузового транспорта по такой плитке крайне нежелательно.

1 из 3

Инструкция по изготовлению

Производство тротуарной плитки вибролитьем выполняется в нескольких этапов, в состав которых входит:

1. приготовление бетонной смеси;
2. подготовка форм перед укладкой бетона;
3. заливка бетонной смеси в формы и работа вибростола;
4. период застывания бетона;
5. расформовка и складирование готовой брусчатки.

Каждый из этапов имеет свои технологические особенности, некоторые из которых могут иметь несколько вариантов исполнения.

Требования к бетонной смеси

К материалам для изготовления бетона предъявляются определенные требования. Песок необходимо просеять через сито для удаления из него частиц глины, земли и других нежелательных примесей, снижающих качество бетона. Гравий должен быть чистым. В противном случае его необходимо промыть водой. Применение цемента ПЦ300 недопустимо даже при добавлении его в повышенной пропорции.

Для того чтобы увеличить прочность плитки, в состав бетона можно добавить синтетические волокна (фиброволокно). Дорогие промышленные пластификаторы допускается заменить жидким моющим средством. Применяемые пигментные красители должны быть устойчивы к воздействию ультрафиолета и предназначены для наружных работ.

Фиброволокно.

Идеальным соотношением компонентов смеси для изготовления плитки по расчетам специалистов является:

• цемент ПЦ500 – 21% или 30 кг;
• гравий или гранитный отсев – 23% или 32 кг;
• просеянный песок – 56% или 75 кг;
• пигментный краситель – не более 7% от массы бетона или 700 г;
• промышленный пластификатор C-3 – 0,7% от массы смеси или 50 г;
• вода – 5,5% от массы бетона или 8 литров;
• фиброволокно до 0,05% от массы бетона или 60 г.

Поскольку в домашних условиях выдержать такие точные пропорции практически невозможно, то обычно раствор готовят исходя из следующего расчета:

• 1 часть цемента ПЦ500, 1,5 частей гравия, 3 части песка;
• 1 часть цемента ПЦ400, 1 часть гравия, 2,5 части песка.

В качестве пластификатора добавляют жидкое моющее средство из расчета 1 стакан на замес. Воду добавляют постепенно до тех пор, пока смесь не станет однородной, а по плотности будет походить на густую сметану.

Если в работе используется сухой пигментный краситель, то его необходимо сначала растворить в воде, а потом добавлять в бетон в количестве не более чем 1,2 литра на замес.

Первоначально в смешивающее оборудование для производства брусчатки засыпаются сухие компоненты, а уже после их перемешивания постепенно добавляется вода. При этом рекомендуется сначала засыпать половину необходимого песка и гравия, а потом высыпать цемент, перемешать и добавить всё остальное. В этом случае цемент не будет налипать на стенки миксера.

Режим перемешивания раствора.

Перемешивание бетонной смеси с добавленной водой не должно быть менее 15 минут. Готовый замес высыпают в корыто или другую подобную емкость, и уже оттуда производят транспортировку или загрузку непосредственно в формы.

Смазка форм.

Укладка готового бетона в формы

О видах форм и их возможном выборе или изготовлении своими руками говорилось выше. Поэтому здесь будет описан непосредственно сам процесс их заполнения и уплотнения на вибростоле.

Для того чтобы готовые плитки легче вынимались после застывания формы, необходимо осуществить предварительную обработку. Для этого их смазывают изнутри светлым машинным или растительным маслом. В крайнем случае допускается использовать густой мыльный раствор.

Если вам позволяют финансовые средства, то в магазинах можно приобрести специальный состав для смазки. Он обеспечит более легкую расформовку, но потребует дополнительных затрат.

1 из 12

Для быстрого наполнения форм рекомендуется возле вибростола установить низкий столик. На него можно будет ставить формы и там производить наполнение. Это уменьшит количество цементного раствора, пролитого на рабочую вибрирующую поверхность.

Процесс заливки может производиться тремя способами:

1. Заранее окрашенную по всему объему бетонную смесь заливают в формы за один подход, выравнивают поверхность шпателем и устанавливают на вибростол.
2. Первоначально на четверть объема заливается цветной раствор, а остальной объем заполняется обычным серым бетоном.
3. Цветной слой занимает примерно 15-20% объема, а между цветным и серым слоем укладывается армирующая сетка или кусочки проволоки для увеличения прочности изделий и лучшего соединения слоев.

Первый вариант будет технологически самым простым, но бетонная смесь с большим количеством красителя может обладать пониженной прочностью.

Во втором случае чистый бетон будет выполнять роль прочной основы, в результате чего плитка получится прочнее. Кроме того, уменьшаются расходы на приобретение красителя. Однако придется одновременно готовить два разных раствора – цветной и серый, что усложняет технологию производства.

Третий вариант позволяет получить самую крепкую и красивую плитку, но он еще сложнее в исполнении. В конечном итоге, выбор технологии в данном случае зависит только от вас.

Способы окрашивания плитки

Для получения цветных оттенков на поверхности тротуарной плитки, применяют четыре различных способа:

1. Плитка изготавливается из цветного бетона по всему объему;
2. Изделия делают двухслойными, где верхний слой плитки — из цветной цветного раствора, а остальная масса — из обычной серой бетонной смеси;
3. Перед заливкой бетона в формы, их внутренняя поверхность покрывается красящим веществом на водной основе;
4. Поверхностная .

Самый устойчивый цвет при изготовлении тротуарной плитки можно получить в случае применения первых двух способов, однако они достаточно затратны с финансовой точки зрения. Четвертый вариант позволяет сэкономить средства, но краска с поверхности будет легко стираться, вследствие чего её придется периодически подкрашивать.

Формы с залитой бетонной смесью на вибростоле.

Установка заполненных форм на вибрирующую платформу

После того, как необходимое количество форм будет заполнено, их укладывают на поверхность вибростола. При этом допускается ставить формы одну на другую, но не более чем в 2 ряда.

Вибрационная обработка тротуарной плитки позволяет вытеснить весь воздух и качественно уплотнить бетонную смесь. Если в процессе вибрации происходит сильная просадка раствора, то нужно добавить его в незаполненные до конца чаши и выровнять поверхность шпателем.

От качества уплотнения бетонной смеси напрямую зависит прочность и морозостойкость изделий, а, значит, и их долговечность. Поэтому процесс вибрационной обработки должен продолжаться необходимое время. Точная продолжительность зависит от частоты колебаний и мощности двигателя и определяется экспериментальным путем (в среднем это 40-120 секунд).

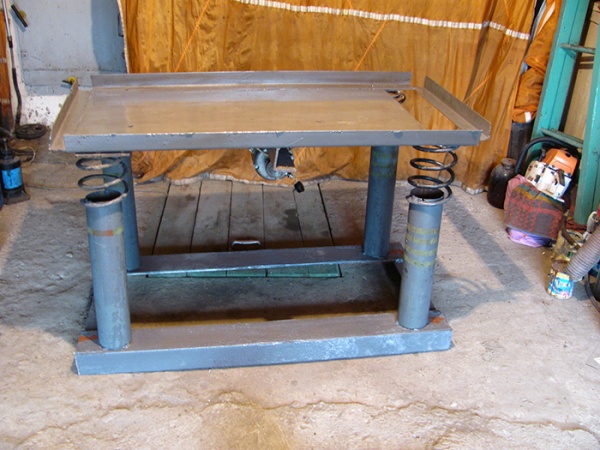

Самодельный вибростол.

Процесс застывания бетона

После обработки на вибрационном столе, заполненные формы необходимо перенести на стеллаж для хранения. Полки стеллажа должны выдерживать большую весовую нагрузку, а сам стеллаж должен стоять и в тени, исключая попадания на поверхность прямых солнечных лучей.

Процесс первичного схватывания бетона во время изготовления тротуарной плитки происходит за 12-18 часов, но полное твердение закончится только через 72-96 часов в зависимости от температуры и влажности воздуха. Только после этого можно приступать к изъятию изделий из форм и их складированию.

Расформовка и дальнейшее хранение готовых изделий

Расформовка.

Процесс выемки готовых изделий из форм после застывания бетона называют расформовкой. Ее необходимо производить осторожно, стараясь не повредить плиты и сохранить возможность повторного использования форм.

Если перед заливкой бетона внутренние поверхности форм были обработаны, то расформовка будет не столь сложной, особенно в случае применения мягких моделей.

При возникновении осложнений можно рекомендовать обработку внешней стороны форм горячей водой. Пластиковые или силиконовые материалы расширятся от горячей воды и освободят плитку. Во время расформовки допускается постукивать по формам и плитке резиновым молотком

Вынутые плитки складируют на поддонах, соблюдая при укладке перевязку между отдельными изделиями. Высота штабеля на поддоне не должна превышать 1,2 метра. Это условие позволяет обезопастить плитки нижних рядов от разрушения из-за весовой нагрузки.

Заключение

Как видите, изготовить тротуарную плитку своими руками вполне возможно, поскольку этот технологический процесс не является очень сложным и не требует специальных знаний от исполнителя.

Расход на самостоятельное изготовление плитки.

Правда для успешной работы нужно иметь такое оборудование для производства тротуарной плитки как бетономешалка и вибростол, но их можно купить, взять напрокат или сделать самостоятельно. Самое главное для получения качественного результата — точное соблюдение технологии и использование качественного сырья.

Самостоятельное изготовление тротуарной плитки дает застройщику следующие преимущества:

• сокращаются финансовые затраты на благоустройство приусадебного участка;
• появляется возможность выбора любой формы и расцветки материала;
• можно заготовить любое количество материала для мощения;
• самостоятельный контроль качества изготовленного материала.

Укладывая самодельную вибролитую плитку, каждый хозяин может в полной мере проявить свои творческие способности и обустроить участок по своему вкусу и желанию.

Процесс изготовления тротуарной плитки в домашних условиях не так сложен, как может показаться на первый взгляд.

Конечно, для этого потребуется определенное специальное оборудование в виде портативной бетономешалки, вибростола и определенного количества разнообразных форм для тротуарной плитки.

Помимо этого, понадобится подборочная лопата, чтобы смешивать состав в нужной пропорции, 10-литровое ведро для рабочей смеси, поддоны для готовой плитки, рабочие перчатки.

Все эти хлопоты и расходы достаточно быстро окупаются, поскольку, ввиду высокой востребованности данного материала, производство тротуарной плитки в домашних условиях способно не только удовлетворить собственные потребности, но и стать прибыльным бизнесом!

Кроме того, при определенных навыках и сноровке можно обойтись и без вибростола или изготовить его собственными силами.

Можно таким же образом приступить и к изготовлению форм, в которые заливается рабочий состав.

Помимо оборудования, не менее важным является и сырье, использование которого предусматривает технология по изготовлению тротуарной плитки в домашних условиях.

Как правило, для изготовления тротуарной плитки в домашних условиях, используются следующие материалы и составляющие:

• цемент марки А-Ш-400 или более высокого качества;
• пластификатор (оптимально использовать С-3);
• бетонный краситель на пигментной основе;
• гранитный отсев;
• специальный состав для смазки форм.

Кроме этого, вам нужно подходящее помещение, в котором будут проводиться работы по производству тротуарной плитки.

Оно должно быть оборудовано дополнительным слоем шумоизоляции, чтобы не раздражать соседей.

Напомним, что по Жилищному кодексу России использование жилого помещения в производственных целях является незаконным.

Последовательность технологического процесса

Сама по себе технология создания тротуарной плитки достаточно проста, способ ее изготовления не вызовет недоумения даже у непрофессионала.

Процесс начинается с подготовки форм необходимого размера и нужной конфигурации.

Для изготовления форм на внутреннюю поверхность формы наносят специальный состав, который облегчает распалубку, одновременно продлевая срок ее службы, который может достигать 500 циклов.

В принципе, подобный состав можно приготовить и самостоятельно, если смешать моторное масло и воду в пропорции 50 граммов на 1,5 литра и тщательно перемешать.

При этом необходимо помнить, что излишне жирная смазка может повлечь образование в готовой плитке раковин и отправить в брак всю партию готового материала.

Чтобы добиться более высокого качества форм, их лучшего всего тщательно промывать перед каждой заливкой рабочей смеси.

Затем необходимо приготовить бетонную смесь. Начинать надо с подготовки бетономешалки. Ее необходимо ополоснуть и вылить воду.

Дело в том, что бетон для производства тротуарной плитки должен быть мокрым – такова особенность этой технологии производства.

От этого напрямую зависит качество и прочность готовой продукции, а также срок выдержки бетона в формах.

Кроме того, влажные стенки бетономешалки позволяют более качественно осуществлять смешивание состава, одновременно предохраняя оборудование от частых засоров.

Следующим этапом должна стать подготовка пластификатора, а также красителя бетонной смеси.

Классические пропорции, применяющиеся при изготовлении тротуарной плитки в домашних условиях (как, впрочем, и в промышленном производстве) подразумевают, что в состав компонентов должно входить не более 0,5% пластификатора.

Таким образом, на 40 литров бетонной смеси должно приходиться 200 граммов пластификатора. Но добавлять его в сухом виде нельзя.

Указанное количество пластификатора разбавляется в 1 литре воды, причем температура не должна быть ниже 70-80 градусов Цельсия. Пластификатор должен раствориться полностью и без осадка.

После этого переходят к подготовке пигментного красителя для бетона. Его доля должна составлять не менее 2% от всех компонентов рабочей смеси в сухом виде.

Зачастую, ввиду дороговизны красителя, на нем пытаются сэкономить, что в корне неправильно.

Недостаточная насыщенность плитки пигментными компонентами приводит к тому, что уже через 2-3 года плитка теряет свой внешний вид, выцветает.

По окончании комплекса подготовительных работ приступают к непосредственному созданию плитки. Для этого компоненты, упомянутые раньше, сводятся в единый состав рабочей смеси, заливаемый в форму.

При этом, если пропорции смеси соблюдены должным образом, то состав принимает обманчиво жидкую форму.

В этом и заключается главный секрет, который делает возможным данный способ приготовления бетона для тротуарной плитки в условиях ограниченного пространства.

Дело в том, что бетонная смесь для изготовления тротуарной плитки должна быть достаточно мокрой.

Но парадокс приготовления подобной смеси как раз и состоит в том, что ее состав визуально выглядит очень сухим.

Поэтому при разведении песчано-цементной смеси вполне достаточно двух ведер воды на три ведра цемента.

Получившуюся суспензию требуется тщательно размешать, не допуская при этом образования пузырьков и вкраплений крупных чужеродных частиц и элементов.

Как правило, для большей прочности и скорейшего схватывания, в процессе перемешивания в рабочую массу осторожно добавляется гранитный отсев, который служит дополнительным связывающим компонентом.

Формирование тротуарной плитки в домашних условиях

Теперь остается осуществить финальный процесс изготовления тротуарной плитки, который, не должен вызывать каких-либо затруднений, если предыдущие этапы последовательного алгоритма, описанного выше, не были нарушены.

Подготовленный и тщательно перемешанный до состояния эмульсии (или «молочка», как говорят в народе) состав помещается в форму и размещается на вибрационном столе.

Такое оборудование, как уже отмечалось, можно соорудить и собственными силами.

По сути, способ изготовления подобного агрегата очень прост – достаточно взять простой (лучше – металлический) стол, оборудовать его несколькими независимо размещенными пружинами и заставить конструкцию работать от любого двигателя.

Это и есть один из главных секретов, которым отличается данный способ приготовления тротуарной плитки в домашних условиях!

Если оборудование работает правильно, то жидкость, содержащаяся в бетоне, в процессе изготовления плитки оказывается весьма обманчивой – состав кажется текучим, но стоит перевернуть форму, чтобы убедиться в том, что смесь не стремится к земле.

Секрет такого физического парадокса заключается в том, что формовочная емкость, во-первых, смазана специальным составом.

Во-вторых, пластификатор придает еще не застывшему бетону повышенную вязкость.

В-третьих, вибрация обеспечивает высокую взаимосвязь между молекулами.

Все, что остается – это дождаться, чтобы на смеси, помещенной на вибростол, появился белый налет (или пленка).

При этом необходимо удостовериться в том, что в суспензии нет крупных пор, пузырьков, каких-то растрескиваний и прочих дефектов.

Как только необходимые условия соблюдены, формы снимаются с вибростола, относятся в зону финальных работ, где их содержимое выкладывается на сухую поверхность.

Сохнет такое изделие в рекордно короткие сроки – порой за 1-1,5 часа. Добившись чистоты форм, можно приступать к циклу создания следующей партии!

Целесообразность и рентабельность изготовления тротуарной плитки

Производство тротуарной плитки своими силами в домашних условиях связано с целым рядом неудобств, затрат времени, сил и финансов.

Куда проще купить ее в магазине и использовать для собственных нужд. Однако если сравнивать себестоимость производства с ценами в магазинах, то вывод напрашивается сам собой.

Мало того, организовав производство плитки в домашних условиях, можно не только сэкономить значительные финансовые ресурсы на собственных нуждах, но и организовать вполне успешный бизнес!

Это – уникальный способ совместить полезное с приятным.

Достаточно сравнить затраты на оборудование, материал и компоненты со стоимостью тротуарной плитки в любом магазине!

Кроме того, самостоятельное изготовление столь востребованного материала, набирающего все более широкую популярность, обеспечивает, в отличие от готовой продукции, предлагаемой магазинами и строительными супермаркетами, практически безграничное многообразие форм, фактур, текстур и цветовых решений.

На этом процесс изготовления тротуарной плитки можно считать оконченным. Технология ее изготовления не сложная и не требует особой квалификации.

С нашей помощью ваш участок около дома стает аккуратным и ухоженным. А может быть, наша идея станет отличной возможностью для развития собственного бизнеса.

Остается лишь пожелать вам удачи!

Владельцы загородных домов и дач часто используют в качестве покрытия дорожек и проездов тротуарную плитку. К такому покрытию предъявляются разные требования в зависимости от места его использования. То же самое можно сказать о способе укладки. Если производство тротуарной плитки будет осуществляться в домашних условиях, то особое внимание необходимо уделить технологии изготовления и подготовке раствора, поскольку от этого зависят эксплуатационные характеристики материала и его долговечность.

Преимущества самостоятельного производства

Самостоятельное изготовление тротуарной плитки имеет следующие преимущества:

• существенная экономия на благоустройстве придомовой территории;
• уверенность в качестве продукта;
• в результате вы получите уникальное и красивое изделие;
• возможность выбора подходящего цвета и дизайна под общий стиль участка;
• долгий срок службы.

Кроме этого, процесс производства тротуарной плитки в домашних условиях довольно увлекательный. Он поможет выявить ваши скрытые таланты, даст повод гордиться результатом.

Что лучше: вибролитая или вибропрессованная плитка?

Технология производства тротуарной плитки подразумевает изготовление двух видов покрытия:

1. Вибролитая плитка чаще применяется в частном строительстве. Внешне она гладкая и более красивая за счет насыщенного цвета и неоднородной структуры. Технология изготовления довольно простая: в формы заливают раствор, затем их устанавливают на виброплатформу. Во время вибрации удаляются пузырьки воздуха, а смесь равномерно заполняет форму. После высыхания изделия извлекают из форм и дополнительно досушивают.
2. Плитка, полученная методом вибропрессования, более прочная и долговечная. Она подходит для мест с интенсивной нагрузкой. Процесс изготовления этого изделия требует использования специального технологического оборудования. Внешне изделие получается с однородной структурой и шероховатой поверхностью.

Прессованные изделия отличаются ограниченным выбором форм и расцветок, но они более долговечные, прочные, влагостойкие. Благодаря отсутствию пор такие элементы не крошатся и устойчивы к истиранию. Но сделать их в домашних условиях не получится, поскольку прессовать плитку можно только на специальном станке.

Способ изготовления вибролитого покрытия более простой и подходит для самостоятельного выполнения. Зато вы можете отлить любую форму и выбрать подходящую расцветку. Такая плитка подойдет для мощения садовых дорожек на улице, но только не для мест с интенсивным движением и нагрузками (например, возле гаража).

Необходимые материалы

Для изготовления тротуарной плитки в домашних условиях понадобятся следующие материалы:

1. Основной компонент в составе раствора – цемент. От его характеристик зависит качество продукта. Для раствора берите цемент марки М 400-500. Цемент высокой марки придаст изделию прочность, повысит его влагостойкость и морозостойкость.

Совет! Покупайте только свежий цемент, поскольку при длительном хранении он теряет часть своих качеств. Для проверки свежести цемента сожмите в руке горсть порошка. Если получился комок – не используйте этот состав. Свежий цемент просыпается сквозь пальцы, не образуя комка.

1. В цементную смесь обязательно добавляется наполнитель. Он бывает крупный и мелкий:
   • в качестве крупного заполнителя используется мелкий щебень, гранотсев, галька или шлак (наполнитель обязательно очищается);
   • в роли мелкого наполнителя выступает песок с фракцией зерна до 0,6 мм (используйте песок без глины и примесей).

1. Вода в растворе должна быть чистой, комнатной температуры.
2. Еще один компонент – пластификатор. Он бывает в виде готовой смеси и в порошке. Пластификаторы повышают эластичность раствора, уменьшают расходы воды и цемента, повышают плотность бетона и облегчают процесс замеса. Лучшей считается добавка с названием Суперпластификатор С-3, но также можете использовать Полипласт СП-1, PLASTIMIX F, Вестпласт или Master Silk. Пластификаторы в составе смеси обеспечивают высокую влагостойкость и морозостойкость изделия, а также его износостойкость.
3. Краситель или красящий пигмент позволяет получить плитку нужного цвета. Выбирайте светостойкие красители. Поскольку пигменты стоят немало, выгодно добавлять краситель только в верхний слой плитки, а нижний делать из обычного серого бетона.
4. Фиброволокно – это армирующая добавка для повышения прочности изделия. В качестве армирующего волокна используется полипропиленовая фибра с длиной волокон до 2 см при диаметре до 50 мкм.

Важно! Длина армирующего волокна должна быть не больше диаметра крупного заполнителя.

1. Смазка для матриц нужна для облегчения извлечения плитки. В продаже есть специальные смазки (Эмульсол или Лироссин), но вместо них часто используют заменители:
   • растительное масло;
   • отработанное моторное масло;
   • мыльный раствор.

Оборудование и инструменты

Вам понадобится следующее оборудование для производства тротуарной плитки:

1. Бетономешалка нужна только при больших объемах работ, а так можно обойтись лопатой или мастерком.
2. Вибростол для трамбовки смеси в форме и удаления пузырьков воздуха. Вместо него используют постукивание по форме или ее встряхивание.

Совет! Несложно изготовить простой вибростол из обычной стиральной машины, работающей в режиме отжима.

1. Стеллажи для сушки. В этом месте изделие просушивается в формах в течение трех дней и еще неделю после извлечения из матрицы.
2. Формы покупают в интернете. Они бывают нескольких видов:
   • силиконовые заготовки подходят для изделий сложной конфигурации со структурной поверхностью (недостаток силикона в том, что он раздувается под давлением бетона, матрица выдерживает до 50 циклов);
   • пластиковые изделия подходят для простого узора (они прочные, гибкие и долговечные, выдерживают 800 циклов);
   • полиуретановые стоят дороже силикона, но форму держат лучше (выдерживают до 100 циклов).

Приготовление раствора

Изготовление тротуарной плитки своими руками начинается с приготовления раствора. Пропорция ингредиентов следующая:

• песок – 56 процентов;
• мелкий щебень или гранотсев – 23 %;
• цемент – 21 %;
• красящий пигмент – 7 процентов от объема бетона;
• вода – не больше 5,5 % от количества бетона;
• пластификатор – 0,7 % от бетона;
• фиброволокно – на каждый кубометр бетона примерно 0,05 % от его общего объема.

Из одного кубометра раствора получается 16,5 м² плиток при условии, что их толщина равна 6 см. Для получения качественного раствора ингредиенты смешивают в такой последовательности:

1. Сначала смешивают немного воды и пластификатор. Смесь выливают в бетономешалку. Для затворения используйте только теплую воду, поскольку холодная жидкость не растворяет добавки. Важно следить за полным растворением пластификатора.
2. Краситель разводят горячей водой (на 1 часть пигмента берут 3 части воды). Следите, чтобы раствор получился без комочков.
3. После этого добавляют щебень и песок.
4. Теперь пришла очередь класть в бетономешалку цемент. В процессе его добавления периодически доливают воду для лучшего перемешивания.
5. В конце замеса выливают основную массу воды.

Важно! Готовая смесь хорошо держится на мастерке без растекания, а при укладке в форму легко ее заполняет.

Последовательность изготовления плитки

Важно смазать форму так, чтобы не было избытка или недостатка смазки. В первом случае на изделии образуются впадины, а во втором – его будет сложно извлекать из формы. Приступаем к заливке раствора:

• при производстве двухцветной плитки сначала заливают цветной раствор на ¼ высоты формы, а не позднее 20 минут доливают серый раствор (перерыв между заливками не стоит увеличивать, поскольку это приведет к плохому сцеплению между слоями);
• после заливки формы встряхивают и ставят на вибростол на 5 минут;
• появление белой пенки на поверхности свидетельствует о выходе пузырьков воздуха из раствора;
• излишняя вибротрамбовка приводит к расслоению раствора, поэтому форму снимают с вибростола, когда белая пенка на поверхности осядет.

Внимание! При изготовлении двухцветной плитки трамбовку производят после первого и второго слоя. Продолжительность второй вибрации – не более трех минут. Пенка при этом не появляется.

После этого заполненные формы устанавливают на стеллажи для сушки. Она длится до трех суток. Стеллажи ставят в проветриваемом месте, куда нет доступа солнечных лучей. Для снижения скорости испарения влаги и защиты от растрескивания формы накрывают полиэтиленом.
