Подключение накопительного водонагревателя своими руками. Подключению водонагревателя к водопроводу — схема и порядок проведения работ Подключение насоса к накопительному бойлеру

В этой статье я хочу рассказать о том, как выбрать и как подключить накопительный водонагреватель. Нам с читателями предстоит познакомиться с критериями выбора прибора, с элементами его обвязки и правилами монтажа этих элементов. Итак, в путь.

Почему накопительный

1. Чем бойлер лучше проточного водонагревателя или газовой колонки ?

Постоянной температурой горячей воды на выходе вплоть до расхода большей части ее объема.

У недорогих и сравнительно маломощных проточников нагрев регулируется только ступенчато — отключением ТЭНов. Более точная настройка выполняется за счет регулировки напора воды (и, соответственно, ее расхода через прибор).

В случае газовой колонки с пьезорозжигом картина еще безотраднее. Когда вы открываете кран, попадающий в теплообменник поток холодной воды из водопровода резко охлаждает регулирующий подачу газа механический термостат. Горелка разгорается, температура воды быстро увеличивается.

Обжигаясь, вы прикрываете кран, вслед за чем термостат гасит горелку — и вода вновь остывает. В результате вместо приема душа вы заняты непрерывной битвой с кранами.

1. Использование какого прибора обходится дешевле ?

Минимальная стоимость киловатт-часа тепла (примерно 0,5 рубля) — у газовой колонки. Для накопительного и проточного электронагревателей это значение увеличивается до стоимости киловатт-часа электричества (в среднем по стране около 4 рублей) и даже чуть превышает его за счет отличного от 100% КПД приборов. Часть тепла расходуется на обогрев воздуха, а не воды.

При этом проточный электрический нагреватель расходует электроэнергию только во время расхода воды через кран, накопительный же тратит ее на поддержание постоянной температуры воды в баке. Бойлер объемом 80 литров теряет через теплоизоляцию около 2 КВт-ч тепла в сутки.

Критерии выбора

Объем

1. Как подобрать объем бака бойлера ?

Из расчета 40 литров на члена семьи. Дальнейшее увеличение объема не повлияет на комфортабельность пользования водой, зато увеличит нецелевые потери электроэнергии: чем больше бак, тем больше тепла он рассеивает в окружающем пространстве.

Исключение — отдельный бойлер для кухни. Для мытья посуды в семье из двух-трех человек достаточно компактного водонагревателя объемом 15 литров.

Мощность

1. Стоит ли обращать внимание на мощность бойлера?

Чем она выше, тем быстрее нагреется новая порция воды. Однако увеличение мощности означает и увеличенную нагрузку на проводку. Если она проложена с соблюдением всех правил (медным проводом с сечением жил не менее 1 мм2 на 10 ампер тока), к розетке можно смело подключать электроприбор мощностью до 3,5 КВт.

Положение бака

1. Какой бак лучше — вертикальный или горизонтальный ?

При небольшой площади помещения, в котором будет расположен бойлер, практичнее размещенный под потолком горизонтальный бак. Он оставит в вашем распоряжении весь объем ванной комнаты или кухни на высоте человеческого роста. Если ограничений по площади нет, стоит приобрести бойлер с вертикальным баком.

Материал бака

1. Какой бак долговечнее — нержавеющий, эмалированный или снабженный стеклокерамическим покрытием?

Нержавеющий. При качественной сварке швов срок его службы практически неограничен.

Стеклокерамика прекрасно предохраняет черную от коррозии, но плохо переносит резкие перепады температуры воды. Ее лучше не нагревать свыше 60 градусов.

Единственное убедительное преимущество эмалированных баков — невысокая цена. Срок их службы редко превышает 5 — 7 лет.

Расположение подводок

1. Что удобнее — верхняя или нижняя подводка воды ?

При настенном монтаже бойлера — нижняя. Подключение водонагревателя снизу сделает элементы его обвязки доступными для осмотра и обслуживания.

Верхняя подводка нужна:

• При установке небольшого бойлера в кухонную тумбу;

• При напольной установке объемного бака (например, в ванной с гипсокартонными стенами).

Монтаж

1. Можно ли вешать бойлер на стену из гипсокартона ?

Только в том случае, если в месте крепления бака собран усиленный каркас из бруска. Деревянные стойки должны переносить вес прибора на перекрытие.

Альтернатива установке бойлера в помещениях, огороженных стенами из ГКЛ — проточный нагреватель. Для его крепления я использовал приклеенную с тыльной стороны листа гипсокартона, между профилями каркаса площадку из толстой (15 мм) фанеры.

Электричество

1. Есть ли какие-то особые требования к подключению питания бойлера ?

Подключение выполняется через обычную розетку.

Требования вполне обычны:

• Розетка должна быть расположена вне досягаемости брызг при мытье посуды или приеме душа;
• Заземление обязательно. Оно выполняется на корпус щитка, расположенного в квартире или на лестничной площадке. В отдельных случаях землю можно взять с зачищенной от краски поверхности стального стояка водоснабжения;

• Проводка должна быть рассчитана на соответствующую нагрузку (напомню, 1 мм2 сечения медного провода на 10 А). Скажем, для бойлера мощностью 2 киловатта минимальное сечение проводки составляет 2000/220/10=0,91 мм.

Вода

1. Можно ли использовать для подключения водонагревателя к водопроводу гибкие шланги?

Я бы сформулировал ответ так: это возможно, но крайне нежелательно.

Причины две:

• Гильзы шлангов ограничивают их пропускную способность. При одновременном включении двух потребителей (скажем, душевой кабины и кухонной мойки) падение напора горячей воды будет заметным;
• Резиновые шланги в металлической оплетке служат не более 5 лет и рвутся в самый неподходящий момент. При разрыве шланга ваш дом оказывается залитым горячей водой. Оно вам надо?

1. Какой арматурой должен комплектоваться бойлер ?

Схема подключения накопительного водонагревателя включает:

• Обратный клапан на входе;
• Расположенный сразу после обратного предохранительный клапан с дренажной трубкой, выведенной в канализацию;
• Пару отсекающих кранов (как правило, шаровых).

Вот функции этих элементов обвязки.

Обратный клапан исключает падение уровня воды в баке ниже критического с последующим перегревом ТЭНа при отключении холодной воды. Без него вода сливалась бы в пустеющий водопровод через входной патрубок.

Через выходной патрубок вода не сольется — просто потому, что горячая вода отбирается из верхней части бака.

Предохранительный клапан нужен для того, чтобы давление расширяющейся при нагреве воды не повредило трубы и бак бойлера. При изменении температуры воды на 80 градусов ее объем увеличивается на целых три процента, то есть в 100-литровом бойлере появляется избыток воды в три литра. Именно этот объем и будет сброшен через клапан в дренажную трубку и далее в канализацию.

Напомню: расширяющаяся вода не может быть вытеснена в водопровод ХВС, поскольку подперта обратным клапаном.

В продаже легко найти элемент арматуры, предназначенный специально для монтажа накопительных водонагревателей и представляющий собой обратный и предохранительный клапаны в одном корпусе.

Краны на подводке, подключающей бойлер к системе водоснабжения, позволяют отключить его для обслуживания или ремонта без сброса всей воды в трубах.

1. Чем герметизировать резьбовые соединения при монтаже бойлера своими руками ?

Лучше всего — полимерной нитью-герметиком (Тангит и его аналоги).

В ее отсутствие можно использовать сантехнический лен, пропитанный силиконовым герметиком или любой быстросохнущей краской.

Чтобы не пачкать руки, я подматываю резьбу так:

• Наношу на нее немного ;
• Наматываю по ходу резьбы прядку льна;
• Сверху льняной прядки накладываю еще пару небольших мазков краски. При сборке резьбового соединения лен пропитывается по всему объему. Пропитка защищает его от загнивания.

Проблемы

1. Что делать, если вода постоянно капает из клапана перед бойлером?

Это штатный режим его работы. Если он вас не устраивает — уменьшите нагрев воды с 80-90 до 40-50 градусов. В этом случае рост давления будет недостаточным для срабатывания предохранительного клапана, и капель прекратится.

1. Как проверить, исправны ли клапаны?

Оценить состояние обратного клапана поможет простая инструкция: перекройте воду на входе в квартиру или дом, затем откройте любой кран холодной воды. Если через него не начала течь горячая вода из бойлера — все в порядке.

Проверить работоспособность предохранительного клапана можно только одним способом — вызвав его срабатывание при нагреве воды до максимальной температуры.

Заключение

Запас горячей воды может измеряться не только в литрах, но и в степени комфорта вашего быта. Кто сталкивался с необходимостью вручную греть воду для того, чтобы помыть грязную посуду на кухне или искупаться, сможет оценить удобство такого приспособления как водонагреватель. Работать они могут на электричестве или газе, и бывают двух видов: проточные и накопительные. Задача накопительного водонагревателя – обеспечить ваш дом или квартиру стратегическим запасом горячей воды. Что понимать под «стратегическим запасом» — решать вам, ведь это будет напрямую зависеть от ваших нужд и потребностей. Модели, представленные на рынке, по объему варьируются приблизительно от 10 до 700 литров (иногда более). Это хорошее решение для тех, чье жилище не подключено к централизованной системе горячего водоснабжения или если электросети в них не отличаются ни особой мощностью, ни надежностью. Для дачи или загородного дома подключение накопительного водонагревателя (их иначе еще называют бойлерами)– вариант практически идеальный. Давайте подробнее рассмотрим их характеристики.

Основан на планомерном подогреве воды и дальнейшем поддержании ее температуры в баке. По сравнению с проточными водонагревателями, накопительные водонагреватели имеют целый ряд преимуществ, таких как:

• Обеспечение достаточно большим объемом горячей воды (в зависимости от характеристик выбранной вами модели)
• Возможность подачи горячей воды одновременно в несколько точек водоразбора (чего не скажешь о проточных водонагревателях, к примеру)
• Возможность подключения к обычной электро-сети. При этом мощность прибора может быть не более 0,8-2,5 кВт
• В водопроводной магистрали не обязательно должно быть большое давление
• Температура воды на выходе может быть весьма высока (около 55-80 градусов по Цельсию)
• Теплоизоляционный слой обеспечивает поддержание температуры воды в баке на приемлемом уровне (принцип работы тот же, что и у термоса)
• Отсутствие высоких требований к газоподводящим линиям

К минусам электрических накопительных водонагревателей можно отнести:

• Время, требуемое для нагрева воды (минимум 20 минут – в зависимости от объема)
• Если вы потребляете не так много воды, аппарат вынужден тратить дополнительную энергию на поддержание температуры воды в баке, т.е. фактически на ее подогрев
• Главное неудобство бойлеров – их размеры. Вам придется решать, где расположить порой весьма объемный бак с водой
• Если вы решили разместить бойлер на чердаке или в подвале и не имеете при этом модели с пультом дистанционного управления, то для регулирования работы накопительного водонагревателя вам придется постоянно спускаться в подвал или подниматься на чердак
• Может нуждаться в регулярном техническом обслуживании
• Накопительные водонагреватели, как правило, обходится дороже, чем проточные водонагреватели
• Поскольку вода хранится в емкости, ее качества, особенно питьевые, могут портиться. При остывании воды в ней могут начать развиваться бактерии

Как выбрать водонагреватель?

Вам необходимо для начала определиться с уровнем своих потребностей. Чтобы принять душ, нужно порядка 80 литров горячей воды на семью из двух человек. Если вы предпочитаете ванну, этого объема может оказаться недостаточно – нужно около 120 литров.

Строение накопительного нагревателя такого:

• Бак, т.е. емкость для воды, подключается к системе водоснабжения (холодной).
• В качестве нагревательного элемента выступает магниевый анод, в газовых есть система розжига
• Предохранительный узел мешает смешиванию горячей воды в баке с холодной водой, которая только поступает в водонагреватель из системы водоснабжения.
• Предохранительный сливной клапан защищает водонагреватель от излишнего давления.

При покупке следует обратить внимание на следующие характеристики моделей:

• Наличие устройства защитного отключения (УЗО) электричества
• Наличие защиты от перегрева
• Материал, из которого выполнен внутренний бак водонагревателя – желательно, чтобы это была нержавеющая сталь, одобренная для использования в пищевом производстве, медицине
• Наличие никелевого покрытия на медном нагревательном элементе для защиты от коррозии
• Наличие высококачественной теплоизоляции, желательно выполненной из экологически чистых материалов
• Наличие функции половинной мощности, которая позволяет экономить электроэнергию
• Гарантия от производителя и наличие сервисных центров
• Чтобы не портилось качество воды, вы можете выбрать бак с внутренней поверхностью, выполненной из биостеклофарфора

Накопительные водонагреватели могут устанавливаться как вертикально, так и горизонтально. Настенные и напольные модели отличаются, в основном, способом крепежа. Если вы хотите приобрести настенный водонагреватель, убедитесь, что ваши стены достаточно прочны, чтобы выдержать выбранный вами водный бак. Если же стены этого не позволяют, лучше отдать предпочтение водонагревателям напольного типа. Однако помните, что воду они греют медленнее, чем вертикальные модели. Небольшой же бак вполне может разместиться и в шкафу.

Как подключить накопительный водонагреватель?

Подключение накопительного водонагревателя своими руками вполне возможно. Вам нужно только тщательно изучить инструкцию, которая прилагается к изделию и, что самое важное, уделить особое внимание технике безопасности. Следовать инструкции важно – от этого будет зависеть надежность эксплуатации прибора и ваша собственная безопасность. Если вы сумели грамотно подключить водонагреватель, то вам также не составит труда.

Как подключить накопительный водонагреватель грамотно:

• Обратите внимание на тип подводки, которую предусмотрел производитель – верхняя или нижняя. При выборе способа установки бака – горизонтально или вертикально – также руководствуйтесь рекомендациями производителя. Отдельные модели, впрочем, могут устанавливаться обоими способами.
• Подключение накопительного водонагревателя лучше осуществлять как можно ближе к месту использования горячей воды – это поможет сократить потери тепла.
• Сменные узлы и детали, которые не рекомендованы производителем, лучше не использовать.
• Если холодная вода из водопровода не соответствует стандартам качества, на входе в бак нужно поставить фильтр. Он не входит в комплект и приобрести его нужно будет отдельно.
• Если в помещении, где собираетесь ставить водонагреватель, нет гидроизоляции полов, то под прибор нужно будет установить поддон, обеспечив слив в канализацию с помощью дренажной трубки. Трубку и поддон также придется приобрести отдельно.

Схема подключения накопительного водонагревателя к водопроводу такова:

• Оденьте предохранительный клапан на патрубок, отвечающий за впуск холодной воды, обеспечив при этом герметичность соединения любым доступным вам водоизолирующим материалом. Чтобы не повредить патрубок, не прилагайте излишней силы при вкручивании. Использовать водонагреватель без предохранительного клапана запрещено!
• Подключение к водопроводу возможно только с использованием гибких пластмассовых или медных труб.
• После подключения водонагревателя, откройте вентиль для подачи холодной воды в бак и включите горячую воду в кране. Когда бак заполнится, из крана потечет вода.
• Если в месте, где вы установили водонагреватель, вообще нет системы водоснабжения, то над накопительным водонагревателем (на высоте не менее пяти метров) вы можете установить вспомогательную емкость с водой.

Схема подключения накопительного водонагревателя к электросети:

• Перед монтажом, непременно отключите провода от сети электропитания. Затем подключите провода, соблюдая фазировку.
• Подключите провод заземления. Помните, что использовать водонагреватель без заземления запрещено!
• Перед включением электропитания, нужно закрыть защитную крышку. Открывать ее при включенном электропитании нельзя.
• Помните также, что запрещено подключать электропитание, если бак водонагревателя пуст!

Особенности подключения газового накопительного водонагревателя:

• Подключение производится при помощи медных или стальных труб, либо специальным армированным газовым шлангом.
• Необходима установка механического фильтра перед водонагревателем, чтобы в горелку не попадали различного вида загрязнения.
• Специальный прибор – редуктор – контролирует давление газа. Он нужен, если вы подключаете водонагреватель к сжиженному газу.
• Для отвода продуктов сгорания газа необходимо предусмотреть отдельную систему: это может быть дымоход для моделей с открытой камерой сгорания или коаксиальный клапан для моделей с закрытой камерой сгорания.

Помните также, что по возможности лучше избегать использования воды из накопительного водонагревателя в пищу. Если у вас двухфазный счетчик, то в целях экономии воду можно нагревать ночью. Чтобы накопительный водонагреватель прослужил дольше, в целях профилактики можно периодически (а именно каждый год) менять анод. Регулятор мощности для бережного отношения стоит ставить не более, чем на 80%. Наконец, регулярно промывайте бак и спускайте из него воду каждый раз, когда уезжаете. Особенно это важно зимой, чтобы вода в баке не замерзла.

Видео инструкция — «Подключение водонагревателя»

Подключение электрического накопительного водонагревателя – популярное решение для производства горячей воды, монтаж оборудования можно произвести своими руками. Это устройство устанавливают для постоянного получения горячей воды, также ЭВН служит дублирующим источником ГВС при временном отсутствии горячей воды из теплоцентрали.

Устройство и алгоритм работы ЭВН

Накопительный водонагреватель состоит из следующих основных элементов:

1. Нагревающий элемент;
2. Тепловая изоляция;
3. Декоративный корпус;
4. Система управления;

Баки водонагревателей обычно выполняют из стали, гораздо реже встречаются полимерные. Сосуды из черной стали имеют покрытие внутренней поверхности из эмали, стеклокерамики.

Другой тип баков – сосуды из качественной нержавеющей стали. Они имеют более высокую стоимость, но это компенсируется продолжительным сроком службы. В бак врезаны два штуцера с резьбой – вход холодной и выход горячей воды.

Водонагреватели из черной стали оборудуются магниевым анодом – это устройство замедляет процесс коррозии стенок металла. Анод заменяется на новый комплект в срок, указанный в документации производителя. Это устройство увеличивает срок службы устройства, но нержавеющий бак все равно превосходит черный по этому показателю.

В качестве нагревательного элемента выступает ТЭН, встроенный в емкость. ТЭН устанавливается на резьбе и легко заменяется при выходе из строя. Основная причина неполадок с нагревателем – образование отложений солей жесткости (накипи), ухудшение теплоотдачи, перегрев и последующее сгорание.

Тепловая изоляция наносится на поверхность резервуара обычно методом напыления. Она предназначена для сохранения температуры воды, экономии электроэнергии из-за уменьшения частоты включений ТЭНа, сохранения накопленного объема воды с нужной температурой.

Декоративный корпус выполняется из пластика или металла, в него вмонтированы элементы управления – задатчик температуры, показывающий термометр (или цифровой дисплей).

Алгоритм работы прибора довольно прост. Аппарат заполняется водой из водопровода или емкости запаса воды. Ручкой задается температура нагревания. Включается ТЭН, происходит нагрев. При достижении заданной температуры нагрев прекращается.

При остывании регулярно включается нагрев для поддержания значения температуры. При расходовании воды нагрев включается в постоянном режиме.

Выбор места установки накопительного водонагревателя

При определении места установки водонагревателя необходимо руководствоваться несколькими критериями. По способу установки накопительные ЭВН делятся на три типа:

1. Настенные;
2. Напольные;
3. Встраиваемые.

Вместительность настенных ЭВН имеет предел в 200 литров, напольные вмещают до 1000 литров воды, встраиваемые – от 50 до 1000 литров. Аппараты имеют различные формы – цилиндрические, прямоугольные, кубические, комбинированные. От формы часто зависит способ подключения и выбор места установки. Форма и габаритные размеры в значительной мере влияют на возможность размещения устройства.

По ориентации основного объема выделяют два типа изделий – горизонтальные и вертикальные. От ориентации зависит направленность ТЭНа, безаварийная работа гарантирована только при полном постоянном покрытии нагревателя водой. Подробнее о выборе водонагревателей можно прочитать в этой .

Следующий немаловажный фактор – вес устройства (наполненного). Вес настенных моделей не превышает 200 кг, однако не все стены могут выдержать этот вес. При малой плотности и надежности конструкции стены аппарат вырвет крепления и оторвется. Поэтому в некоторых случаях для крепления водонагревателя к стене сооружают вспомогательный каркас из металла или реек.

ЭВН следует размещать в непосредственной близости от точек водоразбора. При большой протяженности трубопроводов к смесителям поступление горячей воды начинается только после качественного нагревания трубы. На это уходит значительное количество теплоты, сконцентрированной в горячей воде. ЭВН монтируют в помещениях с постоянной положительной температурой воздуха.

При размещении и монтаже ЭВН следует соблюдать расстояния от строительных конструкций. Они необходимы для обслуживания и ремонта устройства.

Самостоятельная установка водонагревателя

Процесс монтажа делится на несколько основных этапов:

1. Стационарное закрепление;
2. Подключение трубопроводов;
3. Подключение к сети питания;
4. Проверка и запуск устройства.

Стационарное закрепление

Напольные водонагреватели имеют регулируемые ножки или специальную подставку. Настенные ЭВН крепятся с помощью приспособлений трех типов:

1. Шурупы для дерева диаметром от 0,8 см и длиной от 60 – 70 мм для закрепления в деревянные стены и опорные конструкции;
2. Анкерные болты диаметром 12 – 16 мм (диаметр крепежа зависит от веса «водогрейки»);
3. Шурупы с пластиковыми дюбелями.

Стандартный крепеж входит в комплект изделия вместе с опорной планкой. Опорная планка по устройству напоминает DIN-рейку, предназначена для улучшения и упрощения крепежа бака к стене.

Для проведения работ понадобятся следующие инструменты:

1. Электродрель или перфоратор;
2. Молоток;
3. Гаечные ключи, отвертки;
4. Строительный уровень, рулетка, карандаш (маркер).

На первом этапе производят разметку. Аппарат прикладывают к стене, отмечают его контуры. Затем размечают точки креплений. Располагать ЭВН следует с учетом будущего наличия трубопроводов обвязки прибора.

По точкам разметки просверливают отверстия, соответствующие размеру подобранного крепежа. Монтируется крепеж, производится навешивание устройства. Проверяется качество и надежность крепления, отсутствие возможности сдвига, срыва с креплений.

Обвязка электрического накопительного водонагревателя

Схемы подключения накопительного водонагревателя в зависимости от задач устройства разделяют на два типа:

1. Прямое подключение;
2. Подключение на замещение.

При прямом подключении водопровод холодной воды присоединен к аппарату, от ЭВН расходится контур раздачи горячей воды по смесителям. Эта схема используется в случае производства горячей воды только накопительным ЭВН.

Подключение на замещение производится чаще всего в квартирах многоэтажек. Устройство присоединяется в качестве байпаса на трубопровод от сети централизованного ГВС. При отключении сетей на ремонт в летний период водонагреватель включается в раздачу горячей вода по существующей разводке, отключается от стояка горячей воды.

Обвязка всех видов водонагревателей производится по общему принципу. На патрубок входа холодной воды устанавливается ПСК – предохранительный сбросной клапан. На корпусе клапана нанесена стрелка, при установке она должна быть направлена на аппарат.

Клапан выполняет несколько функций:

1. Функция защиты бака от разрыва при повышении давления;
2. Функция обратного клапана;
3. Сброс излишков воды.

ПСК имеет заводскую предустановку по давлению. При повышении избыточного давления в баке он сбрасывает небольшой объем воды через специальное отверстие. К отверстию присоединяют силиконовый шланг, выводят его в канализацию или непосредственно в раковину. По такому же принципу клапан действует при нагреве воды – она расширяется, излишек сбрасывается.

При отключении воды ПСК запирает воду в ЭВН – выступает обратным клапаном. Клапан всегда входит в комплектацию изделия.

Часто возникает вопрос – клапан начал протекать, что делать? При этом он периодически протекать перестает. Ответ однозначен – ПСК нужно заменить. В большинстве случаев при пробое рабочего элемента клапана он навсегда теряет свою герметичность.

Далее на вход и выход ЭВН устанавливается запорная арматура – шаровые краны. При высоком давлении в водопроводе (более 5 – 6 атмосфер) на вход водонагревателя следует установить редуктор для снижения давления. Вместо шаровых кранов иногда используют настенные встраиваемые под отделку краны, к ним водогрейка подключается через гибкие подводки.

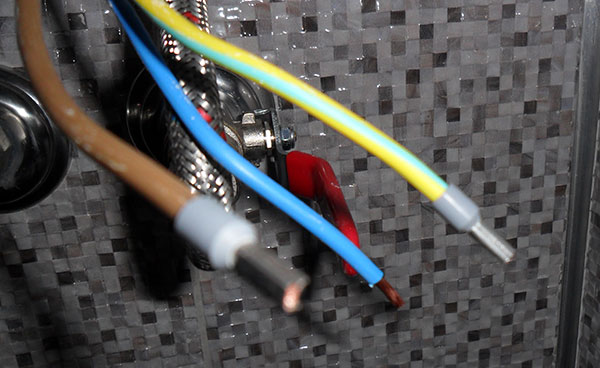

Подключение водонагревателя к сети питания

Электрический водонагреватель обладает повышенной мощностью, работает при этом от сети 220В. Устройства небольшого объема – от 15 до 50 литров, можно подключать к обычной сети (при хорошем качестве и соответствующем сечении проводки). Но лучше (и безопасней) подключить водонагреватель через защитные предохранительные устройства:

1. Автоматический выключатель;
2. Устройство защитного отключения – УЗО;
3. Влагозащищенная розетка.

Автомат предохраняет изделие от коротких замыканий, перегрузок. Сила тока АВ подбирается на 16 А. Оптимальный вариант – подключение розетки к щиту отдельной линией, но это не всем под силу сделать самостоятельно.

Проверка и запуск устройства

Для запуска устройства полностью открывается кран на входе холодной воды, открывается выход с ЭВН, приоткрывается ближайший смеситель. Емкость полностью заполняется водой, стравливается воздух.

Вилка включается в розетку, подается питание. Ручкой регулятора (или кнопками) задается требуемая температура воды. Происходит нагрев. Водонагреватель осматривается на предмет наличия утечек. На этапе запуска не следует выставлять большие значения температуры.

При дальнейшей эксплуатации поддержание излишне высоких температур может привести к быстрому образованию накипи. Температура горячей воды по СНиП – не более 55 градусов Цельсия. Для ЭВН достаточным значением будет величина в 60 – 70 градусов.

Проверяется режим работы водонагревателя – отключение ТЭНа по заданной температуре. Об этом сигнализирует лампа индикации.

Установка накопительного водонагревателя самостоятельно – процесс простой, доступный для любого мужчины с минимумом умений и инструментов. При монтаже необходимо соблюсти ряд условий, изложенных в документации оборудования и рекомендации этой статьи.

Отсутствие централизованного горячего водоснабжения или его постоянные отключения вынуждают хозяев коттеджей и квартир устанавливать у себя дома водонагреватели. Зачастую это электрическое либо газовое оборудование бойлерного (накопительного) типа. При этом в обоих случаях схема и технология подключения бойлера к водопроводу идентичны. Подключать подогреватель воды придется к одним и тем же водопроводным трубам.

Бытовые водонагреватели (водоподогреватели) делятся на проточные и накопительные модели. Первые компактны и обычно устанавливаются под раковиной на кухне или в ванной. С одной стороны к ним подключается шланг от крана холодного водопровода, а с другой – отвод на смеситель либо душевую лейку. Такую технику подключить к воде так же просто, как выполнить подключение унитаза или кабинки для душа. Надо лишь затянуть пару гаек на трубах, не забыв про ФУМ-ленту.

Схема подключения накопительного водонагревателя

С бойлерами (накопительным аналогом) все несколько сложнее. Схема подключения здесь немного иная. Это оборудование представляет собой наполненный водой котел, в котором нагрев жидкости происходит благодаря работе газовой горелки или ТЭНа. Сначала такая колонка наполняется из трубопровода ХВС, а потом уже по мере нагрева и необходимости отдает нагретый до 40–750 С “кипяток” в трубу ГВС.

Виды бойлеров и водонагревателей

Устанавливается накопительный водонагреватель в квартирах и частных домах:

• на кухне над или под раковиной;
• в санузле (туалете);
• в подсобном помещении.

Но чем ближе его расположить к стояку холодного водоснабжения, тем проще будет сделать подключение бойлера к ХВС. Меньше расстояние от колонки до водопровода – меньше труб придется прокладывать. Главное чтобы стена, на которую в планах крепить водонагревательную технику, оказалась в состоянии выдержать ее вес.

Варианты размещения бойлера в доме

Подключение к трубе водопровода

Для подключения водонагревателя к ХВС и ГВС потребуются:

• гаечные ключи (лучше взять пару разводных);
• ФУМ-лента;
• тройники для врезки в имеющиеся трубопроводы;
• два запорных вентиля;
• предохранительный и обратный клапана;
• пластиковые трубы либо шланги в металлической оплетке;
• труборез и паяльник для пластика либо соответствующие фитинги;

Процесс подключения бойлера к водопроводам сводится к подсоединению двух труб (ввода с холодной и выпуска с горячей водой) к патрубкам с резьбой на корпусе нагревателя. И основной момент здесь – правильная врезка тройников под эти отводы в имеющийся трубопровод водоснабжения.

Порядок подключения бойлера к потребителям горячей воды

Врезка в трубу из металлопластика

Если водопровод сделан из металлопластиковых труб, то потребуются компрессионные либо напрессовочные пресс-фитинги. С первыми при подключении водонагревателя проще работать, нужно затягивать гайки ключами. А вторые более надежны, но образуют неразъемное соединение.

Для монтажа тройника нужно будет вырезать на трубопроводе участок соответствующего размера. Для этого лучше воспользоваться труборезом, но можно взять и ножовку по металлу с мелкими зубьями. Только надо следить, чтобы алюминиевый слой металлопластика потом не выступал на срезанном крае. Фольгу может затянуть внутрь трубы, из-за чего последняя окажется заужена.

Схема подключения бойлера и расходные материалы

Полипропилена

Если необходимо подключить бойлер к водопроводу, сделанному из полипропиленовых труб, то потребуется паяльник. Разрез делается так же, как в случае с металлопластиком. Затем тройник нагревается с одной стороны и припаивается к трубе, а потом осуществляется пайка второго его конца. Сбоку остается свободный конец с резьбой для подключения отвода с водонагревателя.

Варианты схем подачи воды через бойлер

Стальные трубы

Со стальными трубами придется повозиться. Здесь необходимо либо браться за болгарку и потом нарезать резьбу для подсоединения тройника плашкой или клуппом, либо установить накладной хомут («вампир», тройник-обойма) и просверлить трубопровод.

Первый вариант подключения водонагревателя к водопроводу сложнее в монтаже и надежнее в эксплуатации, а второй – более быстрый и простой, но не столь долговечный.
Но здесь как подключить слив стиральной машины к канализации – можно просто повесить дренажный шланг на ванну, а можно установить тройник с боковым отводом. Во втором случае надежность будет на порядок выше.

Со стальными водопроводными трубами все во многом схоже. Однако и вставленный тройник, и накладной хомут дают приблизительно одинаковый результат. При этом если опыта работы болгаркой нет, то лучше воспользоваться вторым вариантом.

Стальные трубы непросто подключить, поэтому чаще этот вариант подключения к бойлеру для промышленных нужд или интенсивного использования

Установка предохранительного клапана

Если все делать правильно, то на отводе бойлера под ХВС следует арматуру устанавливать по следующей схеме (сверху от нагревателя вниз):

1. Тройник с краном для слива при аварии воды из котла.
2. Предохранительный клапан (от давления пара).
3. Обратный клапан (от вытекания воды обратно в трубопровод).
4. Запорный вентиль (для отсечки нагревателя от водопровода).

Предохранительный клапан обычно идет вместе с водоподогревателем и нужен для предотвращения разрыва котла из-за переизбытка пара. А обратный позволяет избежать слива воды обратно в водопровод, когда он оказывается по той или иной причине пуст. Это гарантирует сохранность электрического нагревательного элемента.

Схема подключения бойлера через предохранительный клапан

На отводе под ГВС достаточно будет запорного вентиля. Но можно дополнительно поставить и сливной кран. Хотя особого смысла это не имеет. Внутри бойлера конец патрубка для забора горячей воды всегда находится выше того, что предназначен для холодной. Поэтому с ввода ХВС в любом случае стечет больше жидкости, чем с вывода ГВС.

Ошибки при монтаже водонагревателя

Среди основных ошибок неправильного монтажа бойлера числятся:

1. Замена предохранительного “срывного” клапана на обратный (от перегрева и взрыва котла такой вариант не защитит).
2. Недостаточная надежность креплений (фото с разбитыми от падения водонагревателя унитазами в сети гуляет немало).
3. Установка запорного вентиля или длинного шланга между штуцером котла и клапаном сброса давления.

В последнем случае, если установить вентиль, то в закрытом состоянии он не пропустит избыточный пар до клапана-предохранителя. Взрыв при такой схеме подключения будет неизбежным. А если вставить перед этим клапаном шланг, то при повышении давления последний может быть разорван.

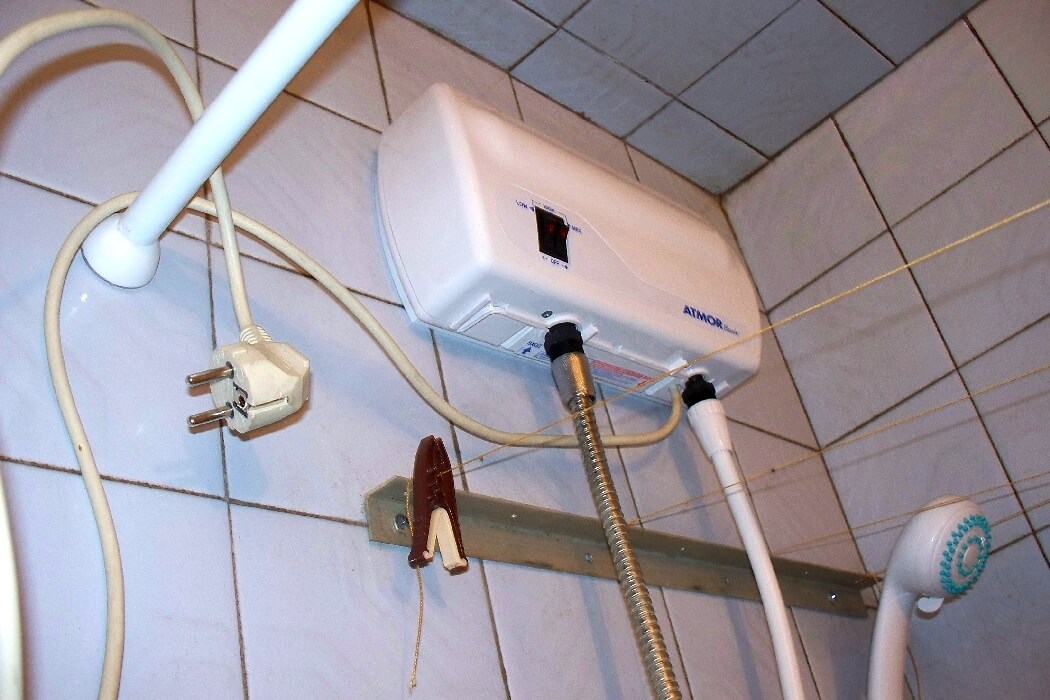

Электрический бойлер принято использовать для нагрева воды, необходимой для купания и технических нужд. Такой тип водонагревателя, из-за его небольших размеров можно устанавливать где угодно: в ванной, на кухне,в туалете и даже под мойкой, если агрегат проточного типа. Далее мы рассмотрим, где и как правильно выполнить подключение бойлера к электросети своими руками.

Область применения водонагревателя

О том, чтобы использовать электрический бойлер для отопления, говорят очень редко, но все же такой вариант существует. Применять его рекомендуется в том случае, если помещение имеет не сложную систему отопления, а мощность агрегата достаточна для нормального функционирования (обычно 1 кВт может обслуживать 10 кв.м.). Чтобы он обогревал небольшой домик необходимо дополнительно установить циркуляционный насос, иначе горячая вода не сможет эффективно распространяться по радиаторам (не хватит давления).

Обращаем Ваше внимание на то, что существуют устройства накопительного и проточного типа. Первый вариант эл.бойлера затрачивает меньше электроэнергии для нагревания, но требует определенного места для размещения емкости. Второй вариант более компактный, но из-за своей повышенной мощности расходует на порядок больше электричества.

Требования к электромонтажным работам

Чтобы читатели « » не подвергли свою жизнь опасности и смогли без проблем подключить электрический бойлер к сети, предоставляем несколько простых правил, которые нужно учитывать:

1. Обязательно выключайте электроэнергию на главном щитке при монтажных работах.
2. Соединяйте провода только через клеммные колодки либо пайкой. Никаких «дедовских» скруток быть не должно.
3. Позаботьтесь о защите водонагревателя и заземлением. Если в доме двухпроводная сеть, обязательно сделайте систему заземления на участке. Что касается квартир старого типа — хрущевок, в которых очень часто нет заземления, тут выйти из положения можно, подключив бойлер через УЗО и автомат. Можно также осуществить подключение к электросети через , который объединяет в себе два вида защиты. В том случае, если нет «земли» на даче, сложностей возникнуть не должно, т.к. PE-защиту совсем не сложно сделать своими руками.
4. Так как вода будет проходить рядом с электроприборами, позаботьтесь о качественной защите электропроводки от попадания влаги. Приобретайте розетки со степенью защиты не менее IP44, и УЗО должны находиться во влагозащищенном корпусе.
5. Если агрегат будет подключаться напрямую к сети (не через розетку), используйте негорючий кабель либо его более качественное исполнение – NYM.
6. Крепления к стене должно быть надежным. Как правило, емкость бака может достигать 100 литров. Толщина анкера в этом случае должна быть не менее 8 мм. На стену из гипсокартона производить установку бойлера не рекомендуется. В этом случае лучше разместить водонагреватель на полу.

Основной процесс

Инструкция по подключению бойлера к электросети будет предоставлена с того места, когда вся отопительная система будет подведена к месту установки агрегата. Все, что Вам остается – повесить водонагреватель на стену и подсоединить его к электропитанию.

Крепление к стене

Рассмотрим более сложный вариант, когда будет применяться установка бойлера накопительного типа, т.к. монтаж проходного водонагревателя менее трудоемкий (из-за меньшего веса и габаритов изделия). Сначала нужно разметить стену в соответствии с размещением креплений. Для этого отмеряем расстояние, необходимое для установки крепежных ушей, и переносим его на стену. Обязательно используйте строительный уровень, чтобы уши были размещены строго горизонтально.

Любой перекос повлияет на работоспособность агрегата, а следовательно, на его срок службы и эффективность использования. Бак должен быть размещен идеально ровно как в горизонтальной, так и в вертикальной плоскости.

После разметки берем дрель, засверливаем отверстия в стене и вбиваем в них дюбеля. Далее вкручиваем в них анкерные крюки и вешаем бойлер на стену, как показано на фото ниже.

Не переживайте за декоративную отделку стен. Если даже уже сделан ремонт в квартире, при аккуратном монтаже Вы не повредите поверхность. Подробную инструкцию по установке и подключению бойлера настенного типа Вы также можете увидеть на видео примере:

Как установить водонагреватель на стену

Подключение проводов

Когда водонагреватель будет надежно закреплен на стене, требуется самостоятельно подвести к нему электропроводку. Рассмотрим два существующих варианта подключения проводки от счетчика.

Вариант 1 – Питание от розетки

Такой вариант используется, если мощность агрегата не превышает 3,5 кВт. В этом случае необходимо подвести розетку к месту подключения бойлера к электрической сети, как показано на схеме выше. Минимальное сечение кабеля должно составлять 2,5 мм.кв. (жилы медные). Рекомендуется заблаговременно осуществить , чтобы он смог выдержать возникающие нагрузки.

Вариант 2 – Питание от щитка

Если Вы приобрели устройство мощностью свыше 3,5 кВт, использовать питание от розетки запрещается, ведь она попросту не выдержит такой нагрузки. В этом случае необходимо подвести к водонагревателю кабель напрямую от распределительного электрощитка, установленного в квартире либо доме.

Следует обратить Ваше внимание на то, что подключение бойлера к однофазной сети можно осуществлять в том случае, если его мощность составляет не более 4 кВт. Если номинальная мощность выше, обязательно сеть должна быть трехфазной (напряжение 380 Вольт).

После того как Вы определитесь со способом подключения бойлера к электричеству, нужно самому запитать устройство и переходить к следующему этапу. На видео ниже рассматриваются различные схемы подключения водонагревателя:

Электрические схемы монтажа

Установка защиты

Так как при создании системы отопления Вы будете иметь дело с мощным оборудованием, а также близким расположением воды и тока, необходимо позаботиться о защите бойлера и самого себя.

В первую очередь нужно осуществить и автоматического выключателя к линии, которая будет обслуживать агрегат. Если питание будет происходить от розетки, устанавливать защитную аппаратуру рекомендуется на распределительном щитке. В том случае, если питание будет происходить напрямую от щитка, устройства защиты должны быть вблизи самого объекта чтобы можно было удобно и безопасно осуществлять его обслуживание. Не забываем о том, что при близком размещении УЗО и АВ необходимо обеспечить защиту устройств от попадания влаги. Для этого рекомендуется помещать изделия в герметичный короб.

В сети 220 В необходимо обязательно подключать электробойлер через двухполюсный автоматический выключатель. Помните важное правило — автоматика устанавливается с верхним подключением вводной фазы и нуля.

Первый запуск

Когда все электромонтажные работы будут окончены, следует переходить к пуску оборудования. Первым делом необходимо проверить все и труб на целостность и герметичность. Если никаких отклонений не обнаружено, можно приступать к включению электропитания. Для этого сначала открываются задвижки на трубах (холодного и горячего контура), после чего можно включать автомат и УЗО. Настоятельно рекомендуем просмотреть видео инструкцию, в которой весь процесс рассмотрен наглядно:

Видео урок: подключение электрического бойлера к сети и трубопроводу

В заключение

Установку и подключение электрического бойлера для отопления рекомендуется использовать для небольших домиков и квартир. В коттеджах и просторных частных домах лучше осуществлять , т.к. он мощнее и способен более эффективно обогревать помещение. Если же Вы все же настроены на использование данного типа водонагревателя, обязательно добавьте в систему циркуляционный насос, чтобы горячая вода под давлением проходила в радиаторы, тем самым эффективнее прогревала комнаты.

Материалы
