Нужно гибкой черепицы. Гибкая черепица: укладка своими руками по видеоинструкции. Кровельный пирог для гибкой черепицы

Выбор кровельного покрытия бани – вопрос одновременно и простой, и сложный. Даже большое количество предлагаемых производителями вариантов кровли не может удовлетворить всех без исключения, каждый владелец бани пытается найти свое собственное решение. И мы не имеем своей целью давать советы по выбору конкретного типа кровельного покрытия, каждый должен прислушиваться к своему мнению – нет идеальной кровли, как нет и совсем плохой, каждая имеет сильные и слабые стороны, очень большие колебания по цене и по сложности монтажа.

Самыми престижными и сложными считаются штучные покрытия из черепицы, она может быть натуральной керамической, бетонной, с добавками полимеров, красителей и т. д. Более дешевым вариантом считается металлическая и гибкая черепица, хотя и среди этих видов покрытия разница в цене по маркам может отличаться в разы. Все зависит от материала, технологии изготовления и конечных эксплуатационных характеристик. Варианты покрытий металлической и гибкой черепицей встречаются наиболее часто в покрытиях бани, именно на них пока и остановимся.

Для начала желательно немного ознакомиться с краткими характеристиками покрытия.

Цены на металлическую черепицу

металлическая черепица

Достоинства

Дешевизна, быстрота монтажа, широкий выбор цветовых решений и геометрических форм. Можно упомянуть и долговечность, но этот показатель зависит не только от марки, но и от производителя. Если черепица изготавливается с грубыми отклонениями от общепринятых стандартов и с нарушениями технологии, то уже лет через 6÷7 покрытие придется ремонтировать или менять. Добросовестные лицензированные производители на элитные марки продукции дают гарантию от 25 лет и более.

Недостатки

Шумит во время сильного дождя или града. Недостаток не критичен, в бане никто чутким сном спать не собирается. А если на втором этаже сделана мансарда, то минеральная вата, применяемая для утепления крыши, отлично гасит звуковые колебания. Вывод – для бань металлическая черепица отличное кровельное покрытие.

Перевозить металлочерепицу нужно только в горизонтальном положении, длина кузова должна быть больше длины материала. Осторожно разгружайте кровлю, листы переносите только в вертикальном положении, не допускайте резких изгибов.

Мы опишем самый сложный метод монтажа металлической черепицы – с теплой крышей. В зависимости от конкретного использования чердачных помещений вы можете упрощать процесс монтажа и пропускать некоторые операции.

Пошаговая инструкция по монтажу

Шаг 1. Проверьте правильность строительства и размеры стропильной системы. Большинство бань имеет самые простые двухскатные типы крыши, проверка их размеров не занимает много времени.

Как это сделать? Вначале нужно проверить диагонали стропильной системы, разница значений не должна превышать двух сантиметров, такой разброс без проблем скрывается доборными элементами. Далее натяните между крайними стропилами веревку, все они должны лежать в одной плоскости. Места с отклонениями нужно отметить, исправления прогибов делается во время прибивания обрешетки.

Шаг 2. Если есть возможность – обработайте все деревянные элементы стропильной системы антисептическими средствами комплексного действия. Они надежно защитят дерево от поражения гнилью и вредителями и повысят показатели противопожарной безопасности. Для бани это важный фактор.

Шаг 3. Укладка гидроизоляции.

Она будет защищать утеплительный слой от конденсата паров влаги. Конденсат всегда образуется с нижней стороны металлической черепицы, капельки воды могут попадать на минеральную вату, что значительно понижает ее теплозащитные показатели. Кроме того, длительный контакт влажной ваты с деревянными конструкциями может стать причиной их преждевременной порчи. Сам утеплитель будет укладываться на кровлю со стороны чердака и дополнительно защищаться пароизоляционным слоем.

Гидроизоляция продается в рулонах, во время укладки нужно следить за маркировкой, на лицевой поверхности нанесены линии. Простые крыши бани не имеют ендов, но у них может быть выход дымохода. Гидроизоляцию начинайте делать именно около дымоходов, по всему периметру натяните материал и зафиксируйте степлером. Следите, чтобы все нахлесты были направлены по ходу стекания конденсата, стыки мембран желательно проклеить специальной лентой или обыкновенным скотчем.

Дымоход обработан – приступайте к гидроизоляции скатов. Рулоны укладывайте снизу вверх, к стропилам фиксируйте степлером. Не допускайте значительных провисаний материала, он ни в коем случае не должен касаться минеральной ваты. Мембрану можно дополнительно зафиксировать к стропилам рейками контробрешетки 50×50 мм.

Такое устройство увеличивает эффективность естественной вентиляции между кровельным покрытием и обрешеткой. Некоторые строители пропускают эту операцию, считают, что для вентиляции достаточно зазоров между обрешеткой и листами покрытия. Оба метода имеют право на жизнь, но мы бы не рекомендовали слишком экономить во время обустройства кровельных покрытий.

Шаг 4.

Вдоль карнизов прибейте ветровые доски, гидроизоляцию заверните поверх досок.

Для обрешетки можно использовать доски толщиной 30 мм и шириной 100 мм или рейки 30×50 мм. Первая от карниза доска или рейка должны быть на сантиметр толще остальных для увеличения прочности фиксации листов и предупреждения их подрыва сильными порывами ветра. Шаг обрешетки должен ровняться шагу волны металлической черепицы.

Обрешетка под металлочерепицу – фото

Прибейте первую рейку у карниза, проверьте ее положение. Она должна быть строго параллельной коньку, в противном случае волны черепицы на крыше не будут перпендикулярными ему, а это считается браком. Для того чтобы ускорить процесс прибивания обрешетки, нужно отрезать несколько реек по длине шага волны, они будут использоваться в качестве шаблона. Есть второй метод ускорения работ – отбейте веревкой с синькой параллельные линии по контробрешетке на нужном расстоянии. Во время прибивания реек ориентируйтесь на эти линии. У конька обязательно должны быть рейки, расстояние реек от конька не может превышать десяти сантиметров. Рейки нужны для фиксации конькового металлического элемента кровельного покрытия.

Длина волны металлической черепицы зависит от марки и толщины листа, подбирайте черепицу с учетом индивидуальных характеристик крыши. Каждый производитель снабжает свою продукцию инструкций с описанием оптимальным показателей крыши и климатической зоны. По периметру дымохода нужно делать сплошную обрешетку шириной примерно 20÷25 сантиметров.

Шаг 5. Монтаж фартука дымохода.

Все производители выпускают доборные элементы для кровельного покрытия, в их перечень входят и металлические планки примыкания для дымохода. Они имеют вид плоских пластин, вырезать технологические загибы нужно самостоятельно с учетом размеров дымохода.

Замеряйте ширину нижней части дымохода, отбейте данную величину на планке симметрично краям. Проведите маркером линию шириной ≈10 сантиметров, ножницами отрежьте вертикальные края, загните их перпендикулярно проведенной линии. Целую часть фартука по линии нужно загнуть под углом, равным углу выхода стенки дымохода на скате крыши. Не бойтесь ошибиться, во время фиксации элемента угол выровняется до существующих размеров.

Схема установки доборных элементов вокруг дымохода

Фартук начинайте устанавливать с нижней стенки кирпичной трубы. Под нижний элемент фартука следует завести плоский лист металла (галстук) с отбортовками по бокам, по нему вода будет уходить в водосборники. Таким же способом отделывают боковые стенки трубы, в последнюю очередь герметизируется верхняя часть.

Для того чтобы исключить попадание воды по стекам дымохода под кровельное покрытие, боковые планки рекомендуется утопить в кладке кирпича. Для этого нужно ее приложить к стенке и на дымоходе прочертить линию прилегания верхней кромки планки. Болгаркой с алмазным диском прорезается линия (штроба) по отмеченному месту. Пропил нужно очистить от пыли и промыть. Загнутый край планки вставляется в штробу и по всей длине герметизируется силиконом. Так нужно делать по всему периметру кирпичного дымохода. Планки прикручиваются саморезами с потайными головками к обрешетке крыши. Места примыканий – самые опасные с точки зрения протечек, очень внимательно выполняйте все операции по их герметизации.

Внешний фартук герметизации дымохода устанавливается уже после укладки металлочерепицы. Некоторые мастера внутренний фартук ставить не желают, мы не советуем упрощать процесс монтажа покрытия за счет увеличения рисков образования протечек. По времени полная установка одного фартука не отнимет более двух-трех часов, это не то время, за счет экономии которого можно подвергать дополнительному риску всю кровлю бани.

Шаг 5. Установка крюков для водосточной системы.

Крюки следует фиксировать еще до начала установки капельника металлической черепицы, это очень важно. Сразу после крюков можно устанавливать и карнизные планки.

Важно. Низ карнизной планки должен немного опускаться в желоб. В противном случае при сильных порывах ветра дождевая вода будет попадать на деревянные элементы карниза. Сам желоб водосточной системы можно поставить после монтажа металлочерепицы.

Расстояние между держателями примерно 50 сантиметров. Общий уклон желоба должен быть не менее трех миллиметров на метр длины, отметьте на каждом держателе линии для изгиба в нужном месте.

Как это сделать рассмотрим на примере. Допустим, длина ската крыши бани составляет 6 метров, уклон между крайними держателями должен быть примерно 6×3=18 миллиметров. Положите все крюки в ряд и подровняйте их торцы. На первом отметьте точку загиба, а на последнем отметьте точку на ≈18 миллиметров ниже первой. Соедините точки линией, на каждом крюке будет метка его изгиба. Конечно, держатели нужно пронумеровать, чтобы потом во время крепления они не поменялись местами. Не стоит огорчаться, если во время изгибов не удастся до миллиметра выдержать точность, желоб сам со временем ляжет на свое место.

Шаг 6. На желобе размечается отверстие под выпускную воронку, ширина отверстия зависит от диаметра водоотвода. Отверстие вырезается ножовкой по металлу. Вставьте желоб в держатели с нахлестом в несколько сантиметров, края отдельных кусков желоба должны входить в специальные посадочные места. Закрепите желоб металлическими язычками на держателях. Для повышения герметизации стыков отдельных кусков желоба можно устанавливать уплотнители. На торцах желоба устанавливаются заглушки. Воронка устанавливается под отверстием и фиксируется загибом металлического язычка.

Шаг 7. Поверх установленной карнизной планки нужно вывести края полотна гидроизоляции и приклеить его двухсторонним скотчем. В таком положении конденсат будет попадать с полотна в желоб, а не под карниз.

Шаг 8. Листы металлочерепицы поднимаются на крышу по одному, можно использовать деревянные лаги, установленные с земли с упором на начало ската.

Если баня двухэтажная, то для подъема следует пользоваться брезентовыми ремнями.

Первый лист нужно укладывать точно по линии карниза и торца крыши.

Если стропильная система была сделана по всем правилам, то никаких проблем не должно возникать. Если есть ошибки, кладите первый лист со смещением не более 1÷2 см, последний лист также будет иметь такое смещение. Торцевой доборный элемент закроет неровности листов.

Крепление делается специальными кровельными саморезами с резиновыми шайбами.

Саморезы для металлочерепицы, сколько надо на 1 кв. м.

Важно. Саморез должен вкручиваться в обрешетку не менее чем на два сантиметра.

В нижней части листа крепления производится в каждый прогиб волны, в дальнейшем листы крепятся через прогиб в шахматном порядке. Если листы укладываются слева направо, то второй лист нахлестывается на первый, если в противоположном порядке, то он заходит под первый. Это следует иметь в виду и не прикручивать саморезы на крайних волнах металлической черепицы до укладки двух листов.

Передвигаться по кровле нужно очень внимательно, только в мягкой обуви, ноги следует ставить лишь в местах прогиба волны.

Саморезы нужно затягивать без недожима или пережима. Резиновая шайба должна плотно прижиматься к поверхности листа, но не деформировать его.

Шаг 9. Установка планок конька.

Они могут быть плоскими и полукруглыми, комплектуются торцовыми заглушками соответствующего профиля. Планки кладите с нахлестом до 10 сантиметров, фиксируйте к металлочерепице коньковыми саморезами.

Шаг 10. Установка торцевых планок.

Торцы подровняйте, все рейки обрешетки должны находиться на одной линии. Планки с одной стороны фиксируются к ветровым доскам, с другой – к кровельному покрытию.

Если в бане используется для дымохода металлическая сэндвич-труба, то для ее выхода на крышу нужно устанавливать специальное доборное устройство для инженерного оборудования – резиновый выход. Диаметр выхода у него изменяется за счет обрезания верхней части гофрированного уплотнителя.

Как герметизируется выход металлической трубы

Шаг, №№	Описание	Иллюсстрация
Шаг 1	На крыше отметьте место выхода дымохода, металлическими ножницами вырежьте отверстие
Шаг 2	В гидроизоляции проделайте такое же отверстие, нанесите силиконовый герметик на уплотнитель гидроизоляции, приклейте его и металлическими планками зафиксируйте к рейкам или доскам обрешетки
Шаг 3	Приставьте основание выхода к профилю металлочерепицы и подогните его по размерам
Шаг 4	С нижней стороны выхода нанесите слой герметика, установите выход на место и саморезами зафиксируйте по периметру. Диаметр резиновой вставки приспособления должен быть приблизительно на 20% меньше диаметра трубы дымохода

Если есть желание, можете на крыше устанавливать вентиляционные отверстия. Технология ничем не отличается вышеописанной, отличается только внешний вид и инженерное устройство колпачка вентиляции.

Последний «штрих» – снегозадержатели. Ставить их рекомендуется в районах с большим снежным покровом, они защищают системы водослива от механических повреждений. Кронштейны ставятся в низ волны металлочерепицы только над обрешеткой. Отметьте места расположения и тонким сверлом просверлите в черепице и рейках отверстия. Они нужны для болтов-шурупов повышенной прочности, снегозадержатели должны выдерживать большие нагрузки. Крепить кронштейны рекомендуется на резиновых подкладках, трубки снегозадержателя вставляются в отверстия кронштейнов.

Цены на снегозадержатели

снегозадержатели

Видео – Монтаж металлочерепицы

Правила и пошаговая инструкция монтажа гибкой черепицы

Среди современных кровельных материалов гибкая черепица занимает достойное место, это покрытие универсального использования, ним можно накрыть самые сложные конусные, купольные или ломаные крыши.

По ценовой стоимости материал относится к средней категории. Конечно, разброс цен среди различных марок и производителей гибкой черепицы может составлять значительные величины, но по среднему показателю стоимости это вполне доступный для большинства пользователей кровельный материал. На банях ее можно увидеть очень часто. Все рекламные буклеты производителей привлекают внимание покупателей отличными фотографиями различных объектов, где крыша имеет не только разнообразные цветовые решения, но и форму «лепестков» черепицы.

Но никто из производителей не дает фотографии кровель с мягкой черепицей чрез 5÷6 лет эксплуатации. Знаете почему? А потому что за это время между частичками крошки скапливается достаточно пыли для произрастания мхов и лишайников.

Мы не будем обговаривать внешний вид такого покрытия, кое-кому он может и нравиться – настоящая «ретрокровля». Пусть нравится, но мхи и лишайники «не нравятся» самой кровле, корневая система растений в ускоренном темпе разрушает основание мягкой черепицы. Никакие «модифицированные» битумы и нетканые материалы не могут противостоять воздействию живой природы. Это значит, что пора копить деньги на полную замену кровельного материала. Причем, не откладывайте работы в «долгий ящик», через несколько лет начнет портиться фанера, верхний шпон отслоится. Придется менять и дорогостоящую фанеру. Можно, конечно, для обрешетки применять ламинированную фанеру, но посмотрите на ее цену и трезво оцените свои финансовые возможности. Есть варианты очистки ото мха, но они одновременно «очищают» поверхность от крошки и части битума.

Основание для черепицы сплошное, чаще всего используются листы клееной фанеры или ОСП, иногда встречается и более дорогой вариант из тонких обрезных досок. В зависимости от шага стропил используются материалы с различной толщиной.

	Толщина материала, мм
Расстояние между стропилами обрешетки, мм	ОСП	Листовая фанера	Натуральная обрезная доска
300	9	9	-
600	12	12	20
900	18	18	23
1200	21	21	30
1500	27	27	37

В таблице указаны примерные параметры материалов обрешетки в зависимости от расстояний между стропильными ногами. Самым выгодным считается использование более тонких плит, уложенных на шаговую обрешетку из необрезных досок. Так и прочность можно регулировать самостоятельно, и цена обрешетки минимальная. Одновременно значительно сокращается количество непродуктивных отходов – место можно найти почти для всех обрезков плиты. На таком варианте мы и остановимся.

Шаг 1. Проверьте геометрию стропильной системы и надежность фиксации всех ее узлов. Конструкции гибкого покрытия намного тяжелее металлического, стропильная система должна быть по максимуму устойчивой. Кроме того, поверхность мягкой черепицы шероховатая, что способствует накоплению повышенного снежного покрова, а это дополнительные нагрузки. Углы проверяются измерением диагоналей, линейность стропил при помощи натянутой веревки. Обнаружились прогибы – сделайте в этих местах метки и во время укладывания шаговой обрешетки устраняйте их. Расстояние между досками обрешетки 20÷30 сантиметров.

Шаг 2. Начинайте прибивать плиты ОСП.

Основание для гибкой черепицы – сплошная обрешетка

Бани, как правило, имеют небольшие размеры и простые крыши, такие особенности дают возможность составить предварительный план раскроя плит. Наличие плана сокращает количество резок материала, а это время и качество. Плиты можете крепить обыкновенными гвоздями длиной 40÷50 мм, есть желание помучаться и за эти муки заплатить дополнительные деньги – фиксируйте плиты саморезами. Много споров ведется вокруг необходимости оставлять зазор между плитами, он, мол, будет компенсировать тепловые расширения.

Не стоит этому верить. Как может зазор компенсировать расширения плиты, если она во многих местах прибита к доскам? Это, во-первых. Во-вторых, те несколько десятых миллиметра, на которые действительно может расшириться плита, без проблем сминаются в кромках. Старайтесь, чтобы плиты лежали максимально ровно в одной плоскости. Но разбег в несколько миллиметров не должен вас расстраивать, гибкая черепица их легко скроет без ухудшения своих свойств.

Шаг 3. Закрепите крюки водосточной системы.

Как это делается подробно описано выше в пункте №5 раздела «Правила и пошаговая инструкция монтажа металлической черепицы». И общий алгоритм монтажа водосливной системы, включая и снегозадержатели, ничем не отличается.

Шаг 4. Установите на карнизный свес металлические капельники, закрепите их с шагом приблизительно 15 сантиметров кровельными гвоздями. Намного легче забивать гвозди в металл специальным молотком, он имеет острый зуб, которым вначале пробиваются в листе отверстия и только после этого забивается гвоздь. Нахлест капельников не менее трех сантиметров.

Шаг 5. Монтаж гибкой черепицы нужно начинать с дымохода, уложите по его периметру гидрозащитный барьер, он реализуется в комплекте. Такой же барьер настоятельно советуем положить по всему периметру карнизных свесов. Стоит от недорого, а пользы принесет много. Ширина примерно 50 сантиметров. Барьер самоклеящийся, снимите защитную пленку и тщательно приклейте его, не допускайте изгибов, поверхность должна быть ровной. Нахлесты не менее 20 см, если барьер плохо приклеивается – пользуйтесь специальной жидкой битумной мастикой.

Лишние куски материала отрезаются строительным ножом. Подложите под линию среза ровную доску, отрежьте, доску уберите и приклейте подготовленный по размерам кусок. Можно дополнительно подкладочный ковер зафиксировать гвоздиками с широкими шляпками, длина гвоздей в пределах 20 мм, шаг 25÷30 см.

Важно. Если уклон скатов кровли менее 15°, то подкладочный ковер лучше класть по всем скатам. Материал кладут снизу вверх, места нахлестов герметизируется битумной мастикой. На коньке барьер нужно укладывать во всех случаях.

Еще один момент. Если профиль гибкой черепицы имеет глубокие вырезы, к примеру, сорта джаз, хвост, трио, то подкладочный ковер следует применить на всей крыше.

Шаг 6. Для защиты торцов от ветровых нагрузок к фронтонной доске прибиваются фронтонные планки.

Используйте гвозди и специальный молоток. Расстояние между гвоздиками примерно двадцать сантиметров, не забывайте делать нахлест планок. Ребро планки нужно класть на ребро ветровой доски, гвозди располагайте в шахматном порядке.

Шаг 7. Разметка ската крыши. По подкладочному ковру веревкой с синькой нужно отбить параллельные горизонтальные линии, расстояние между ними равняется примерно пятикратной ширине черепицы, расстояние вежду вертикальными линиями должно быть в размер одного гонта. Такая сетка намного упростит и ускорит процесс монтажа гибкой черепицы. Кроме того, она полностью исключает риски перекосов рядов черепицы. Эти линии дают возможность не только держать шингл по вертикали и горизонтали, но и соблюдать его на сложных участках крыши, исправлять неправильные размеры ската.

Шаг 8. По периметру кирпичного дымохода положите ендовный ковер, стыки обязательно промазывайте битумной мастикой.

Шаг 9. Установка стартовой полосы.

Очень ответственный этап, отнеситесь к его выполнению с максимальным вниманием. Работы выполняйте с центра карниза, по краям излишки обрежутся. Такой способ позволит всю кровлю сделать симметричной, а это очень важно для внешнего вида бани. Стартовая полоса имеет свой профиль и увеличенную толщину клеящего слоя. С тыльной стороны удалите защитную пленку, аккуратно уложите материал и в шахматном порядке зафиксируйте гвоздиками с широкими шляпками. От ребра капельника следует отступать 1,5 см.

Шаг 10 . Перед началом укладки гонты нужно в произвольном порядке перемешать, не берите их подряд с одной стопки.

Дело в том, что цвет может немного изменяться и у вас на крыше образуются большие полосы с различными оттенками. Во время перемешивания гонтов такая проблема исчезает. У каждого гонта с обратной стороны снимается защитная пленка, черепица ровно приклеивается и дополнительно фиксируется гвоздями.

Важно. Во время забивания гвоздей в нижней части черепицы следует обращать внимание, чтобы их шляпки обязательно закрывались последующими рядами. Первый ряд гвоздей должен отступать от стартовой полосы на один сантиметр.

Есть сорта черепицы, не имеющие защиты клеящего слоя, с ними работать немного легче. Гвозди вбивайте только под прямым углом, шляпки не должны врезаться в кровлю. На один гонт длиной метр достаточно четыре гвоздя, от видимой части гонта шляпка должна располагаться на удалении не менее двух сантиметров. Каждый гвоздь должен держать сразу два гонта.

Шаг 11. По всему периметру кирпичного дымохода черепицу нужно класть на мастику, все верхние стыки дополнительно герметизируются. Для повышения герметичности рекомендуется пропилить штробу, вставить в нее металлические декоративные планки и загнуть их вниз. Места примыканий тщательно промазываются мастикой.

Проходной элемент – фиксация

Шаг 12. Оформление фронтонов. Края гонтов дополнительно промазываются мастикой. Лишние части отрезаются по ровной линии острым столярным ножом.

Шаг 13. Конек вначале проклеивается гибкой черепицей, а потом закрывается специальным металлическим коньковым элементом. Не забывайте делать нахлесты и промазывать все стыки битумной мастикой. Желательно в коньке оставлять щель в несколько сантиметров для естественной вентиляции стропильной системы. Металлическое коньковое покрытия оклеивается мягкой черепицей. Ее можно выкроить из рядовой или разорвать по линиям перфорации карнизную. Фиксируйте листы черепицы четырьмя гвоздиками, по два с каждой стороны. Укладку конька делайте навстречу преобладающему направлению ветра.

Если конек имеет острый угол или работы по укладке черепицы производятся в холодное время года, то перед изгибом коньковой черепицы линию следует прогреть строительным феном, в противном случае она даст трещины. Некоторые производители обещают, что их черепицу можно укладывать при температуре -5°С. Не верьте и не экспериментируйте, работы нужно выполнять только в теплую и сухую погоду. Чтобы края коньковой черепицы не просматривались, немного отрежьте их под углом. Сверху будет узкая часть, внизу немного шире. Широкая ровная часть заводской резки спрячет все неровности ручной работы.

На этом работы по кровле закончены, можно приступать к утеплению крыши.

Цены на гибкую черепицу

гибкая черепица

Видео – Монтаж гибкой черепицы

Мягкая кровля – термин, объединяющий ряд гибких кровельных материалов с превосходными потребительскими качествами. Ее штучные и рулонные разновидности безупречно защищают дом от атмосферных «напастей» и эффектно украшают экстерьер. Мало весят, не требуют усилий в раскрое и креплении. В числе плюсов солидно фигурирует возможность уложить покрытие собственноручно.

Для идеального результата необязательно владеть навыками кровельщика. Нужна сноровка, терпение, инструмент и сведения о том, чем технология укладки мягкой кровли отличается от прочих способов и как правильно устроить крышу.

Материалы из группы мягких кровельных покрытий представляют собой модифицированные варианты старого-доброго рубероида. Новые разработки позаимствовали у предшественника гибкость и легкость, по праву возглавляющие список преимуществ. Сохранили непоколебимые водоотталкивающие свойства, благодаря которым дольше служит деревянная основа и стропильная система. Улучшился состав, за счет чего сроки безупречной работы материалов увеличились в трехкратном размере.

С ориентиром на способ укладки класс мягких кровельных покрытий делится на три вида:

Рулонные материалы , поставляемые в соответствующем названию формате. К ним относятся битумные потомки рубероида и новые представители, такие как полимерные мембраны. Рулонные покрытия укладываются полосами. Битумные материалы крепятся путем наплавления, полимерные – посредством частичного или полного приклеивания. С их помощью в основном обустраивают плоские и пологие крыши со скатами до 3º, допустимо до 9º. Востребованы рулоны большей частью в индустриальном строительстве;

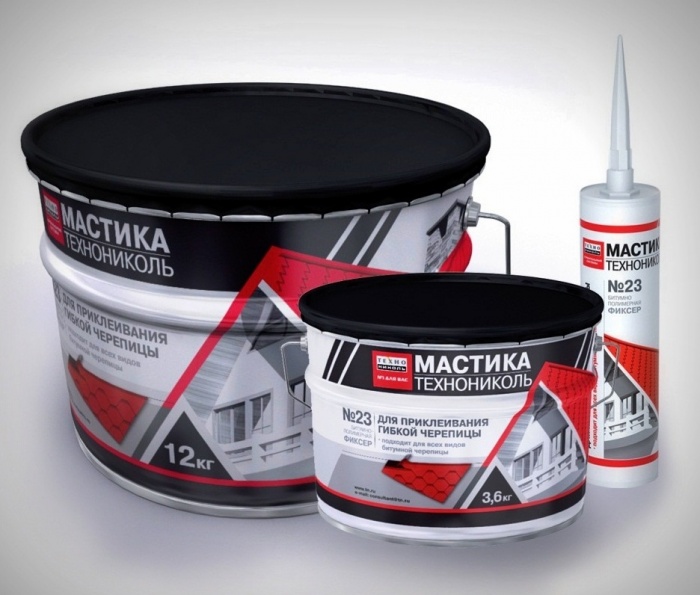

Кровельные мастики , поставляемые в готовом или в подлежащем разогреву холодном виде. Напыляются или наносятся толстым слоем на плоские крыши, в результате чего получается монолитное покрытие без швов. Для укрепления используется армирующая сетка. Сфера применения ограничена плоскими кровлями.
Битумная черепица , поставляемая в гибких гонтах-плитках. По сути, это улучшенный рубероид, разрезанный на относительно небольшие листы. Край гонтов оформлен фигурными лепестками для имитации керамического прототипа. Тыльная сторона оснащена клейкой полосой, предназначенной для крепления к деревянной основе. Приклеивают поштучно. Дополнительно в каждый гонт забиваются кровельные гвозди либо саморезы. От нагрева битумной кровли солнечными лучами происходит спекание плиток и превращение их в сплошную кровельную оболочку.

В частном малоэтажном строительстве активно востребована штучная разновидность, т.к. плоские и низко-скатные кровли над одно- или двухэтажными жилыми домами сооружают крайне редко. «Плоская» участь у бытовых строений, однако не всякий хозяин решится на покупку мембран и мастик для крыши сарая. Значит, внимание уделим монтажу наиболее популярной битумной черепицы.

Пошаговая укладка битумной черепицы

Штучным гибким материалом покрывают крыши с любой крутизной и степенью архитектурной сложности. Правда, битумная черепица не рекомендована для сооружения кровли, если угол наклона скатов менее 11,3º. Выпускается материал многочисленными производителями. Каждый из них стремится сообщить собственной продукции уникальные качества и полезные для укладчика свойства.

Несмотря на некоторые различия, технология устройства мягкой кровли выполняется по одной и той же схеме. Есть небольшие нюансы, но они не принципиальны.

Правила подготовки основания

Гибкость – достоинство и недостаток битумного покрытия. С одной стороны она позволяет заметно ускорить процесс. Ведь на формирование примыканий, проходку труб, обустройство ендов и карнизов уходит немного времени и минимум сил. С другой стороны из-за гибкости материала требуется сплошная обрешетка, чтобы гнущиеся гонты опирались полностью на твердую ровную основу.

Соорудить сплошную обрешетку перед монтажом мягкой кровли можно:

из плит OSB-3, рекомендуемых на основании бюджетной стоимости и достаточной прочности;
из листов влагостойкой фанеры с маркировкой ФСФ;
из шпунтованной или обрезной доски, влажность которой не должна быть менее 20%.

Листовой материал укладывается в разбежку типа кирпичной кладки. Важно, чтобы не получилось крестообразных соединений. Нужно, чтобы слабые участки состыковки плит равномерно распределились по контробрешетке. В швах следует оставить зазоры в 2-3мм, требующиеся для свободного движения стропильной системы при температурных колебаниях.

Дощатый настил устанавливают параллельно свесам кровли. Тоже в разбежку, если на скат не хватит длины доски. Место состыковки двух досок на скате следует опереть на брус контробрешетки, забить в него нужно четыре гвоздя. Рядовые доски крепят двумя гвоздями с обеих сторон. Укладывать их надо так, чтобы остался зазор в 3-5мм между продольными элементами. Перед работой обрезные доски сортируют. Те, что потолще, нужно распределить у основания ската, те, что полегче, отправить наверх.

Вентиляция – залог безупречной службы

Отличные водоотталкивающие свойства битумного покрытия обусловлены мизерным количеством пор, способных пропускать влагу и воздух. Надежный гидро-барьер действует в обоих направлениях. Внутрь кровельной конструкции не проникают капли дождя, но и пар не выходит наружу. Если не обеспечить испарениям свободный путь, конденсат будет скапливаться на деревянных стропильных фермах и обрешетке. Т.е. заведется грибок, из-за которого с прочной крышей придется попрощаться.

Во имя долгосрочной безупречной службы необходимо устроить систему кровельной вентиляции, включающей:

продухи, предназначенные для притока воздуха в зоне карнизов. Кроме притока они обязаны обеспечить свободное перемещение воздуха снизу вверх по плоскостям скатов. Продухи представляют собой открытые каналы, сформированные обрешеткой и контробрешеткой;
вентиляционный зазор между битумной кровлей и уложенным поверх пароизоляции утеплителем. Предназначен для омовения воздушным потоком утеплителя;
отверстия в верхней зоне кровельного пирога. Это могут быть либо незакрытые вверху торцы скатов, либо специально устроенные отдушины с пластиковым стволом, напоминающим миниатюрную дымоходную трубу.

Вентиляцию нужно устроить так, чтобы исключить образование воздушных мешков в подкровельном пространстве.

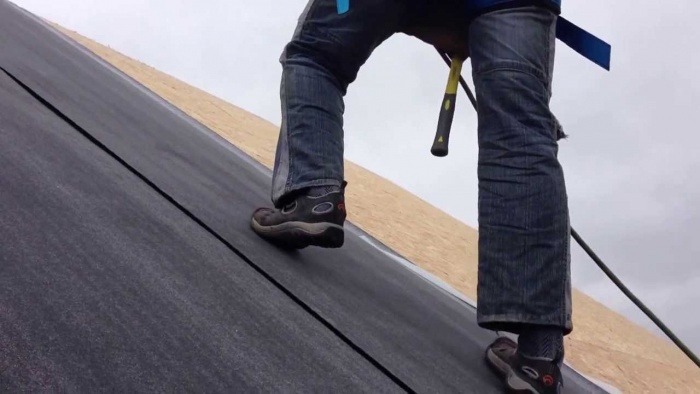

Укладка изоляционного ковра

Всеми без исключений производителями битумной черепицы настоятельно рекомендуется стелить дополнительный гидроизоляционный ковер перед монтажом гонтов. Список пригодных для ковра материалов обычно обозначен в инструктаже. Допущена к применению указанная или аналогичная по характеристикам продукция.

Замена крайне нежелательна, т.к. несовместимый с покрытием состав будет препятствовать соединению битумных слоев в монолит и станет способствовать вздутию. Полиэтилен исключен. Рубероид тоже, потому что служебный срок гибкой кровли больше. Неразумно стелить под покрытие, рассчитанное на 15-30 лет эксплуатации, менее долговечный материал.

Технология укладки изоляционного ковра под гибкую черепицу включает два варианта, зависящих от крутизны крыши:

Устройство сплошного ковра на скатные кровли с углом наклона от 11,3º/12º до 18º . Рулонную гидроизоляцию стелют полосами, начиная от свеса, продвигаясь к коньку. Каждая укладываемая сверху полоса должна перекрывать предыдущую полосу собственными десятью см. Если потребуется состыковать два отрезка в одном ряду, их кладут с нахлестом в 15см. Нахлест тщательно, но без фанатизма промазывается битумной мастикой. К основанию полосы изоляции крепятся кровельными гвоздями через 20-25см. Поверх сплошного ковра укладываются полосы барьерной водоотталкивающей защиты в ендовах и на свесах, а также вокруг кровельных примыканий. Затем конек и выпуклые углы кровли оснащают первоначальным изоляционным материалом;
Укладка частичной изоляции на скатные кровли с наклоном 18º и более . В этом случае битумно-полимерным материалом защищаются ендовы и свесы, а полосами изоляционного ковра покрывают только края фронтонов, конек и прочие выпуклые углы. Изоляцией, как в предыдущем случае, окаймляют места пересечения кровли трубами коммуникаций и кровельные примыкания. Ширина битумно полимерного барьера вдоль свесов 50см, в ендовах равна 1м, чтобы на каждый из защищаемых скатов приходилось по 50см. При укладке вокруг примыканий и труб изоляционную полосу частично заводят на стенки так, чтобы материалом перекрывалось 20-30см вертикальной поверхности.

Устройство гибкой кровли с частичной гидроизоляцией допускается производителями, но в их числе ярых сторонников данного метода нет. Естественно, на крутых скатах меньше задерживается осадков, но обстоятельства бывают разные: наледь, косой дождь и т.д. Лучше подстраховаться.

Битумно-полимерный ковер для ендов подбирают в тон черепице. Допускается незначительное отклонение от колорита покрытия, если есть желание подчеркнуть линии открытых разжелобков. Желательно, чтобы ендовы укрывались сплошной полосой барьерной изоляции. Но если состыковки двух кусков избежать не получается, ее лучше устроить в верхней части кровли нахлестом 15-20см. Там наименьшая нагрузка. Нахлест в обязательном порядке промазывается битумной мастикой.

Защита фронтонов и карнизных свесов

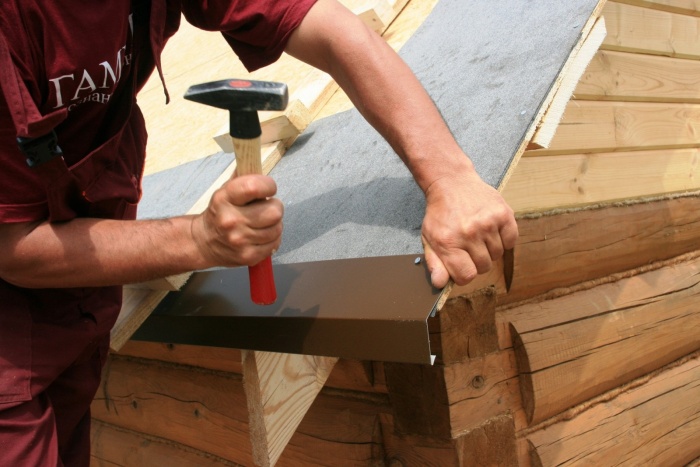

Периметр кровли оснащается металлическими планками. Они нужны для защиты ослабленных участков обрешетки от влаги и в качестве элементов оформления крыши. Планки укладывают на край фронтонов и свесов ребром. Линия ребра должна совпадать с линией абриса крыши. Крепят кровельными гвоздями по зигзагообразному принципу через 10-15 см.

Если возникает необходимость состыковки двух планок, их укладывают с нахлестом, составляющим 3-5 см, минимум 2 см. Фронтонные планки перекрывают на углах кровли карнизные. В местах торцевых и состыковочных нахлестов крепеж забивают через 2-3 см.

Большинство изготовителей гибкой кровли советуют устанавливать оба типа металлической защиты поверх подкладочного ковра. Однако разработчики марки «Шинглас» рекомендуют карнизные планки заводить под ковер, а фронтонные поверх него. Перед установкой фронтонных и карнизных планок на дощатую обрешетку они же советуют сначала прибить брусок, а к нему уже прикрепить металлическую защиту.

Формирование проходов через кровлю

Пересекающие крышу дымовые трубы, коммуникационные стояки, антенны, собственные вентиляционные отверстия нуждаются в особом обустройстве. Они создают потенциальную опасность в виде открытого пути для протечек воды. Потому перед монтажом покрытия места кровельной проходки перекрывают герметизирующими приспособлениями или системами. В их числе:

Резиновые уплотнители, предназначенные для закрытия точек небольшого диаметра. Отверстия под антенну, например;

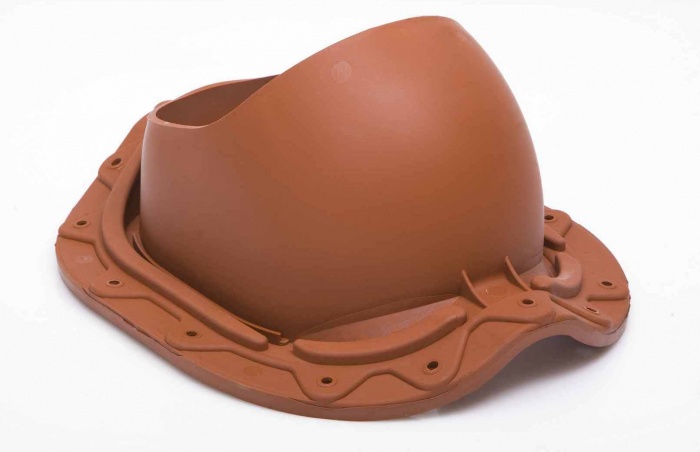

Полимерные проходные элементы, применяемые для оборудования мест пересечения кровли канализационными и вентиляционными стояками. Выпускают их специально для обустройства крыш. Крепятся проходники банально гвоздями к сплошной обрешетке. Поверх укладывают битумные черепичины, которые по факту подрезаются вокруг прохода и фиксируются битумной мастикой;
Пластиковые переходники для собственной кровельной вентиляции. Закрывают отверстия отдушинами, коньковым элементом с каналами для отвода испарений, перфорированными приспособлениями для карнизов.

Правила обустройства проходов крупногабаритных дымовых труб стоит рассмотреть отдельно. Кроме угрозы протечек они еще и пожароопасны. Герметизируют дымоходы в несколько этапов:

стенки трубы защищают деталями, вырезанными из асбестоцементных плит согласно ее фактическим размерам;
по периметру трубы монтируется треугольная планка, обработанная антипиреном. Для ее изготовления можно расколоть по диагонали брусок. Для замены подойдет плинтус. Планку для обустройства дымохода не крепят к обрешетке! Зафиксировать ее надо на стенках трубы;
укладывают гибкую черепицу, заводя гонты на планку;
из ендового ковра выкраивают детали по размерам трубы с установленной планкой. Ширина деталей не менее 50 см. Крепят выкройки с 30сантиметровым заходом на стенки трубы на клей или битумную мастику. Сначала приклеивают лицевую деталь, затем боковые, в завершении заднюю. Нижний край располагают поверх уложенной черепицы, верхний заводят в штрабу на стенке трубы;
в завершении закрепляют многослойную изоляционную систему путем установки металлического фартука с обработкой соединений силиконовым герметиком.

Есть более простой и дешевый способ: детали изоляционной обшивки трубы вырезаются не из ковра, а сразу из оцинкованного металла. Тогда половина этапов работы отпадет сама собой.

Стеновые примыкания герметизируются аналогичным методом. Только в установке асбестоцементной защиты нет нужды, и защищаемые поверхности перед обустройством нужно оштукатурить и обработать праймером.

Правила укладки карнизных гонтов

Для того чтобы создать ориентиры укладчику, кровлю лучше предварительно разметить мелованным строительным шнурком. Горизонтальные линии наносятся с шагом, равным пяти рядам гибкой черепицы. Вертикали отбиваются с шагом в один гонт.

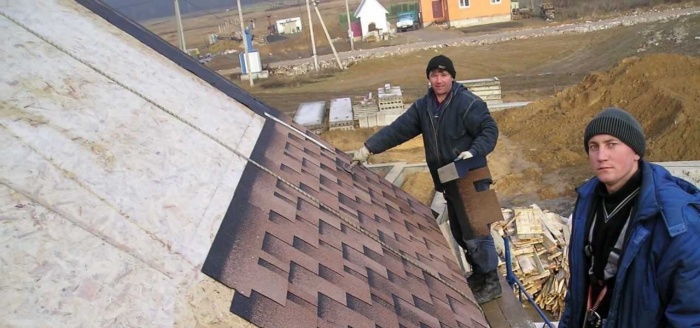

После подготовки и разметки кровельной поверхности можно без опасений приступать к укладке гибких черепичин, следуя алгоритму:

первым монтируется карнизный ряд черепицы на свес. Взять можно специальную коньково-карнизную черепицу или собственноручно выкроить стартовый элемент посредством обрезки лепестков обычной рядовой черепичины. От ребра металлической карнизной планки нужно отступить на 0,8-1см и приклеить карнизный гонт. Для приклеивания с клейкого слоя нужно снять защитную ленту, а оставшиеся места промазать мастикой;
уложенная карнизная черепица закрепляется кровельными гвоздями с шагом, равным ширине лепестка. Широкая шляпка метиз при забивании должна быть строго параллельна поверхности сплошной обрешетки. Перекосы недопустимы. Забивают гвозди, отступив от верхнего края гонта 2-3см. Места фиксации должны перекрываться следующим рядом кровли;
укладывается первый ряд гибкой черепицы. Начать лучше с центра ската, чтобы проще было выровнять по горизонтали. От нижней линии стартового ряда следует отступить 1-2см и приклеить уже опробованным способом. Прибивают четырьмя гвоздям на расстоянии 2-3см от паза между лепестками;
монтаж второго ряда тоже удобней начать от средины. Но гонт нужно сместить так, чтобы лепесток оказался над пазом первого ряда черепичин и точки крепления были полностью закрыты;
верхний угол черепичины, уложенной рядом с фронтоном, обрезается в виде равностороннего треугольника со сторонами по 1,5-2см. обрезка нужна для отбоя воды.

Продолжить укладку гонтов можно по линейному принципу, т.е. укладывая полностью целый ряд, один за другим. Можно по пирамидальному методу с «наращиванием» от середины ската до краев или диагонально.

Два способа устройства ендовы

Для формирования ендовы разработано два способа:

Устройство открытого разжелобка. Рядовую черепицу укладывают до оси ендовы на обоих смежных скатах. Только гвозди прекращают забивать уже на расстоянии 30см от оси. После укладки мелованным шнуром на скатах отбиваются линии ендовы, вдоль которых аккуратно подрезается покрытие. Ширина разжелобка от 5 до 15 см. Чтобы мягкой кровле не нанести урона во время резки под черепичины подкладывается дощечка. Расположенные возле ендовы углы черепичин подрезаются для отбоя воды, затем тыльная сторона элементов покрытия обмазывается мастикой и приклеивается.
Устройство закрытого разжелобка. Черепицу укладывают сначала на скат с наименьшим уклоном так, чтобы примерно 30см материала расположились на смежном скате. Вверху гонты крепят гвоздями. После покрывают второй скат, затем на нем отбивают линию, отступив от оси 3-5см, вдоль которой производят резку. Углы черепичин подрезают для отбоя воды, после приклеивают на мастику обрезанные незакрепленные элементы.

Нюансы укладки черепицы на конек

По завершению монтажа черепицы на скаты, приступают к обустройству конька. Вентиляционные каналы в теле обрешетки надо оставить открытыми, поэтому между вершинами скатов оставляют зазор в 0,5-2см. Для обеспечения вентиляции конек оснащают пластиковым аэратором. Он не слишком привлекателен, поэтому во славу эстетике его декорируют универсальной коньково-карнизной черепицей или нарезанными из гонтов черепичинами.

Особых сложностей в сооружении мягкой кровли не обнаружено. Есть технологические особенности. Если их четко соблюдать, укладку вполне можно выполнить самостоятельно с отличным результатом.

Любой владелец собственного жилья хочет, чтобы его кровля была надежной и недорогой. Выполняя монтажные работы своими руками, можно существенно сэкономить. Чтобы в итоге получилось качественное жилье, необходимо воспользоваться технологией укладки битумной черепицы. Выбирая мягкое покрытие, необходимо правильно его уложить. Только качественная укладка гибкой черепицы своими руками позволит кровельному покрытию не портиться много лет. В конце статьи будет представлено видео технологии укладки гибкой черепицы.

Технология укладки мягкой черепицы имеет некоторые нюансы, о которых не стоит забывать. Чтобы понять некоторые моменты монтажа черепицы, необходимо изучить этот кровельный материал.

Преимущества гибкой черепицы

Такая основа обладает главными достоинствами – это небольшой вес и маленькая стоимость. Легкость мягкой черепицы позволяет делать фундамент и дом не очень массивным, благодаря этому происходит экономия на стройматериалах и оплате работ. Недорогая стоимость кровельного материала позволяет конкурировать с тяжелыми видами кровли.

Другие достоинства:

Высокая морозостойкость.
Устойчивость к сильному ветру.
Хорошая переносимость резких перепадов температур.
Высокая теплостойкость.
Неизменность цвета с течением времени.
Устойчивость к разнообразным осадкам.

Подготовка перед укладкой гибкой черепицы

Для основы под черепицу используют:

Доски применяют строганные, а лучше всего шпунтованные. Их укладывают таким образом, чтобы стыки попали на опоры, захватывая два пролета. Доски должны иметь зазор в пять миллиметров. Он необходим потому, что дерево может расширяться от перепадов температур и влаги.

Если применяется фанера, то стропилы должны иметь такое расстояние, чтобы фанерные листы приходились на стропила. Готовая основа должна быть ровной и жесткой .

Кроме этого, для монтажа понадобятся:

Подкладочный ковер. Для новой крыши можно использовать любой битумный материал. Если крыша старая, то используют ранее настилавшийся рубероид.
Ковер для ендовы. Он применяется для гидроизоляции примыканий к вентиляционным трубам и стенам.

Используя необходимые материалы и инструменты, приступают к подготовительным работам перед укладкой гибкой черепицы.

Сначала с внутренней стороны крыши прикрепляют пароизоляционную пленку. К ребрам стропил ее прибивают гвоздями, а к торцам прикрепляется деревянными планками. Полосы пленки скрепляют скотчем.

С наружной стороны укладывается утеплитель . Чтобы его зафиксировать к стропилам, используют деревянные бруски. Сверху на утеплитель накладывается ветрозащитная пленка. Крепится она с помощью контрбруса. К нему впоследствии прибивают обрешетку. Затем укладывают доски, фанеру или ОСП, фиксируя саморезами.

Работа по монтажу мягкой черепицы своими руками происходит в соответствии с температурными ограничениями. Это необходимо из-за структуры материала. Очень прочно гибкая черепица соединяется между собой при высокой температуре , которая достигается за счет знойного солнца. При низкой температуре она может отвалиться от основы, к которой ее приклеивают. В холодную погоду можно применить строительный фен, которым нагревают листы материала. Иногда отапливают помещение для чердака.

Вначале по всему периметру крыши расстилают подкладочный ковер, прибивая его по:

По карнизу.
В ендовах.
По фронтовому свесу.
По коньку.
В местах излома ската крыши.

Если крыша с уклоном больше 20 градусов, то подкладочным ковром зашивают всю площадь. Начинают снизу, расстилая ковер перпендикулярно обрешетке. Прибивать нужно внахлест на ширину 15 сантиметров с шагом фиксации в 20 сантиметров. Все соединения заделывают герметиком или битумной мастикой. Сверху на ковер прибивают карнизную планку, защищающую обрешетку от влаги. Если карнизную планку нельзя прибить, то карнизную полосу заворачивают под обрешетку и прибивают гвоздями с шагом в 5 сантиметров.

Затем к фронтону прибивают торцевые планки . Для их лучшего соединения необходимо подрезать края ножницами и окончательно закрепить. Таким же образом планки подгоняются на коньке. Они защищают деревянную обрешетку и отводят воду от конька вниз.

Сверху на прибитую планку карнизного свеса накладываются полосы коньково-карнизной битумной черепицы. Они прибиваются гвоздями, отступая от края 2.5 сантиметра, стык в стык. Эти места промазывают битумной мастикой. Затем проводят крепление кронштейнов, которые предназначаются под водосточные желоба.

Ендовый ковер накладывается вторым слоем поверх основного. Расстилают его в местах, где может скапливаться влага, в нишах, в местах примыканий. Фиксируют его оцинкованными гвоздями, а края промазывают мастикой.

Наступает самый важный этап монтажа - укладка гибкой черепицы своими руками. Приступают к укладке с центральной части ската. После снятия с нее защитной пленки, ее сильно прижимают к основанию. По верхней части ее прибивают четырьмя гвоздями. От полосы коньково-карнизной битумной черепицы отступают на пять сантиметров. При этом перфорация коньково-карнизной полосы должна быть полностью закрыта лепестками наклеиваемой черепицы. Ее подрезают по краям линии фронтона и проклеивают мастикой.

Важным моментом монтажа считается пересечение с вентиляцией и дымоходом. Основание вентиляции необходимо обработать мастикой. Затем в черепице вырезают отверстие размером с данным вентиляционным устройством. После укладки мягкой черепицы ее основание промазывают битумной мастикой .

С дымоходом все гораздо сложнее. В том месте, где он прилегает к крыше, прибивают три рейки в форме треугольника, таким образом, чтобы прямой угол находился у основания трубы. Затем вокруг трубы прибивают подкладочный ковер, а нахлесты промазывают битумной мастикой. После этого укладывают кровельный материал таким образом, чтобы верхним краем он лег на рейку и уперся в трубу. Сверху черепицы монтируют ендовый ковер. Листы частично приклеивают и прибивают к крыше, а остальную часть поднимают на трубу и приклеивают битумной мастикой. Верхнюю часть ковра на трубе закрывают фартуком, а швы промазываются герметиком.

Ниже представлена видео-инструкция .

Окончательный монтаж мягкой черепицы

Черепицу ряд за рядом выкладывают до самого конька. Монтаж выполняют таким образом, чтобы все лепестки материала располагались на одном уровне и закрывали гвозди. Конек закрывают коньково-карнизной гибкой черепицей. Для этого ее разделяют и разрывают по перфорации. Снимают пленку с клеевой стороны и укладывают на конек , перегибая посередине, чтобы короткая сторона черепицы была параллельна коньку. С помощью гвоздей плитку прибивают по стороне, спрятанной под следующей плиткой. Вбивать гвозди нужно таким образом: два с одной стороны конька, два – с другой. Многие на коньке монтируют коньковый аэратор, который создает дополнительную вентиляцию чердака.

Таким образом, если правильно соблюдать технологию укладки гибкой черепицы, то такая крыша может прослужить очень долго. Чтобы она не зарастала мхом, ее необходимо каждые 5 лет очищать и мыть антисептическими средствами, а также следить за состоянием вентиляционных отверстий. Хотите узнать, как произвести монтаж гибкой черепицы? Видео ниже вам поможет.

Мягкая черепица, она же гибкая, она же битумная, материал, который появился на строительном рынке относительно недавно. Это симбиоз двух кровельных материалов, один из которых лег в основу производства, второй обозначил форму и принцип укладки. Первый материал – это рубероид, второй – это черепица из керамики. Получилось так, что мягкая кровля обозначила новую технологию покрытия крыш. А так как производителей этого кровельного материала много, а это большой модельный ряд, то соответственно и монтаж мягкой черепицы отличается у каждой марки. В принципе, технология одна, но есть определенные нюансы и строительные приемы, которые и обозначают те самые различия.

Технология монтажа

Как и всякий строительный процесс, укладка мягкой черепицы, делится на два этапа: подготовительный и основной.

Подготовка

В первую очередь необходимо понять, что сама – материал не плотный. Он прогибается под любой тяжестью, поэтому под нее необходима сплошная обрешетка. Изготавливают обрешетку из разных плитных и плоских материалов. Чаще всего из влагостойкой фанеры, плит ОСП или шпунтованных досок. Важно – между элементами обрешетки оставлять небольшой зазор. Он будет выполнять функции компенсатора линейного расширения древесных материалов, на которые на крыше воздействуют перепады температур и влажности.

Сплошная обрешетка под мягкую черепицу укладывается на обычную обрешетку из досок и крепится к ней саморезами. Плитные изделия необходимо укладывать вразбежку, то есть, со смещением. Оптимальный вариант – если смещение будет производиться на половину размера плиты. Такое расположение дает возможность равномерно распределить по всей площади крыши действующие на нее нагрузки.

Внимание! Все деревянные элементы необходимо обработать антисептическим и антиперейным составом.

И еще один момент. Минимальный уклон кровли, на которую монтируется мягкая черепица, должен составлять 1:5. То есть, крыша должна быть скатной.

Монтаж

Итак, переходим к основному вопросу, как укладывать мягкую черепицу. Что входит в комплект мягкой кровли, какими инструментами необходимо пользоваться при ее укладке.

В комплект входят:

рядовая черепица;
коньково-карнизная черепица;
подкладочный ковер – это рулонный материал из того же сырья, что и сам кровельный материал, его ширина – 1 м;
ендовый ковер, если в конструкции крыши есть соединения разного наклона;
металлические планки, которыми закрывается передняя часть кровли, то есть карниз;
клей на основе битума;
гвозди для мягкой черепицы;
колпаки для выводов (труб),
саморезы.

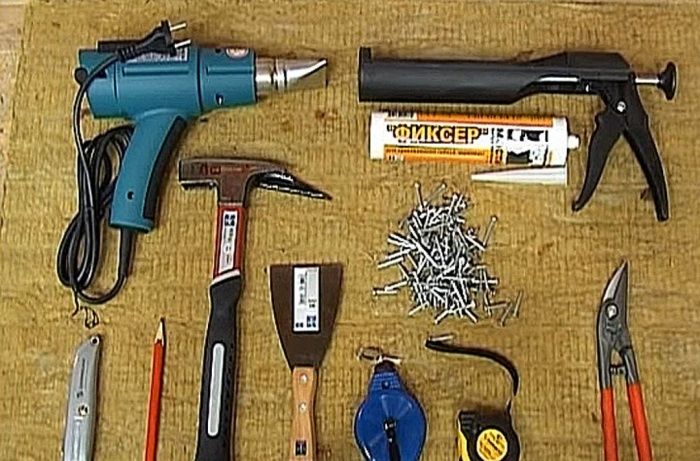

Из инструментов понадобиться:

молоток;
ножницы по металлу;
рулетка;
шпатель.

Укладка подкладочного ковра

В первую очередь скат крыши закрывается подкладочным ковром. Полосы материала можно укладывать как поперек ската, так и вдоль. Настил производится с нахлестом относительно друг друга, размер которого составляет 10-15 см. Необходимо отметить, что первая полоса наносится на ендову, если таковая имеется в конструкции крыши. Ее крепят к обрешетке гвоздями при помощи молотка, расстояние между крепежами 20-40 см.

Далее производится укладка остальных полос с перехлестом с уже уложенной в пределах 15 см. При этом подкладочный ковер, укладываемый сверху полосы на ендове, должен быть подрезан по месту стыковки двух полос с 15-миллиметровым нахлестом. Место соединения проклеивается битумным клеем на всю ширину нахлеста (15 см).

Необходимо обратить внимание, что крепление полос подкладочного ковра начинается с конька кровли, где они пробиваются гвоздями. Затем снизу надо подтянуть полосу, чтобы на ней не осталось складок. И также пробить их снизу по карнизу, а далее по всему скату на участках соединения двух полос.

Важно! Подкладочные полосы нужно уложить так, чтобы они свисали после карниза на 2-3 см. Причина – это своеобразная защита обрешетки от дождя.

Монтаж планок

Следующая операция – установка карнизных металлических планок. Начинать укладку надо с любого фронтона, двигаясь к противоположному. Установка производится внахлест со смещением 5-10 см. Для крепления используются или кровельный гвозди, или саморезы.

Очень важно правильно соблюсти шаг крепежа. Он не должен быть маленьким, потому что металлическое изделия в процессе изменения температур сильно подвержено линейному расширению, поэтому планку может покоробить. Оптимально – шаг 10-15 см, крепление производится в шахматном порядке, как показано на видео. Специалисты рекомендуют планки устанавливать и на торцах.

Укладка ендового ковра

Хотя весь скат, и ендова в том числе, покрыт подкладочным ковром, необходимо саму ендову закрыть еще одним слоем. Для этого используется рулонный материал в цвет, как и сама мягкая черепица. Ширина рулона – 70 см. Его просто раскатывают по ендове и подрезают под угол стыка двух скатов.

Здесь используется двойное крепление:

битумным клеем;
гвоздями через каждые 10 см.

Укладка мягкой черепицы

Монтаж мягкой черепицы начинается с карниза, где используется карнизная черепица. Это прямоугольной формы изделия, которые имеют с обратной стороны самоклеящейся слой. На него они и крепятся. Способ соединения – встык. Расстояние от края карниза до края элемента – 2-3 см.

После этого можно начинать укладку и рядовых черепиц. Сборка производится от карниза к коньку. Укладывается первый ряд, который кровельными гвоздями прикрепляется к обрешетке через карнизные элементы. Второй ряд крепится через элементы первого ряда. Первый ряд укладывается так, чтобы гонт черепицы находился на расстоянии 2 см от нижнего края карнизной черепицы. При этом используются длинные гвозди, чтобы они могли насквозь пробить сплошную обрешетку. Короткие гвозди будут выходить из обрешетки в период ее колебания под действием перепадов температур и влажности.

Гвозди забиваются в местах выреза гонта, поэтому на каждый элемент приходится всего четыре гвоздя. Две соседние мягкие черепицы укладываются встык относительно друг друга. Начинать монтаж надо с середины ската крыши. Обычно верхние уложенные элементы у конька не помещаются полностью, поэтому их надо просто подрезать под необходимый размер. У торцов также производится подрезка под размер укладки, при этом черепица с нижней стороны промазывается клеем и прижимается к торцевой металлической планке.

Непростой момент – это укладка мягкой битумной черепицы на ендовах. Их нужно уложить и подрезать под углом наклона ендовы. При этом оставляется нахлест размером 10 см. Его промазывают битумным клеем, прижимают к ендовому ковру, гвоздями в этом месте ничего не крепится.

Соединение с трубами

Перед тем как укладывать мягкую черепицу, необходимо позаботиться о герметизации труб, которые выступают над крышей дома. Обычно для этого используют специальные колпаки, изготовленные из полимерного материала.

Находится место вывода трубы.
Делается в кровле отверстие.
Устанавливается колпак, который крепится битумным клеем и гвоздями по всему периметру (см. видео, как это делается).
Монтируется труба.
После чего укладывается рядовая мягкая черепица с вырезом под форму уложенного колпака.
Перед тем как класть элемент, необходимо по всему фланцу колпака нанести клеевой состав.

В этом месте очень важно правильно положить кровельный материал, чтобы он точно по форме и размерам колпака закрыл его полностью. То есть, из ската кровли должна торчать только труба, а сам колпак виден быть не должен.

И последнее – это укладка коньковой черепицы. То есть, сначала закрываются оба ската, затем монтируется и коньковая мягкая черепица. Ее укладывают поверх конька, точно посередине так, чтобы она равномерно закрывала собой два участка на двух скатах. Крепление производится гвоздями, укладка – внахлест 5-6 см.

Срок службы дома во многом зависит от прочности и надежности кровли, а достигаются это применением качественных кровельных материалов. Одним из таких материалов является битумная черепица, и сегодня я расскажу, как провести монтаж гибкой черепицы своими руками, в соответствии с технологией и познакомлю с некоторыми нюансами этого процесса.

Подготовительный этап: расчет материалов

Расчет гибкой черепицы производится исходя из площади поверхности кровли, плюс запас 10%, так как в процессе работы отходы материала составляют от 3 до 7%.
Мастика приобретается из расчета использования:
- ендовы – 200г/м;
- торцов – 100г/м;
- узлов примыкания – 750г/м.
Кровельные гвозди с гальваническим покрытием – 80 грамм на 1 кв. м. (9 мм шляпка, длина 3 см, 3 мм диаметр стержня).

Для устройства кровли из битумной черепицы также понадобятся:

Паро- и гидроизоляционные мембраны;
теплоизоляционный материал (минеральная вата, экструдированный пенополистирол или другой вид утеплителя);
двухсторонний скотч;
материал для устройства основания под битумную черепицу (ДСП, OSB-3, ФСФ, доска);
деревянные брусья для контробрешетки.
подкладочный ковер.

Расход материалов рассчитывается исходя из площади крыши, плюс 10%-ый запас.

Важно! Стропильная система должна быть прочной, так как вес пирога мягкой кровли получается достаточно большой.

Подготовив все необходимое, можно переходить к этапу устройства основания и собственно монтажу кровли из битумной черепицы.

Подготовка основания

Технология монтажа гибкой битумной черепицы предусматривает несколько этапов, выполнение которых производится в определенной последовательности.

Важно! Перед началом работ все деревянные элементы конструкции необходимо обработать антисептическим средством, для предотвращения его порчи, поражения грибком или плесенью, а также насекомыми.

После того как основание под гибкую черепицу будет готово, можно переходить к укладке подкладочного ковра под битумную черепицу.

Нюансы работы с подкладочным ковром

На данном шаге важно учесть угол наклона кровли – от этого будет зависеть техника монтажа и необходимое количество подкладочного ковра:

При уклоне скатов крыши в 12–18 градусов, подкладочный ковер монтируется сплошным полотном.
При уклоне кровли свыше 18 градусов, подкладочным материалом можно обшить только свесы карнизов, ендовы, и сопряжения скатов, однако рекомендуется все же делать сплошной ковер по всей кровле.

Сначала застилаются ендовы, затем полосы материала укладываются двумя способами:

горизонтально, начиная снизу и поднимаясь к коньку крыши – перекрывая нижнюю полосу, верхний предотвращает затекание влаги;
вертикально – ковер раскатывается сверху вниз. Крепление производится гвоздями на коньке, затем материал натягивается и крепится в районе свеса.

Нахлест полос гидробарьера должен быть 15 см в стороны и 10см в длину. Места стыка дополнительно промазываются битумной мастикой (если на рулоне нет специального клеевого слоя), а также фиксируется при помощи гвоздей с шагом в 25 см.

Важно! Нанесение мастики должно производиться тонким слоем, не более 1 мм. При необходимости разбавления битумной мастики нужно не переусердствовать с растворителем – пренебрежение этим требованием грозит тем, что битумное покрытие может вздуться.

Монтаж карнизных планок

Укладка карнизных и торцевых планок выполняется для предотвращения деформации материала под воздействием на него температурных перепадов и защиты деревянных конструкций от неблагоприятных факторов внешней среды.

Металлические карнизные планки устанавливаются с нахлестом 5 см, и крепятся гвоздями или шурупами в шахматном порядке с шагом в 10–15 см. Места стыков фиксируются двумя шурупами или гвоздями.

Со стороны торцов крепление планок осуществляется аналогичным образом.

Так как гонт имеет небольшие размеры, в процессе установки ряды черепицы могут быть уложены неровно. Чтобы исключить такую возможность выполняется предварительная разметка на поверхности кровли.

по краям крыши сверху вниз, при помощи уровня, мелом или маркером прочерчиваются две вертикальные прямые;
затем, перпендикулярно им, проводятся продольные прямые с шагом в 25 см.

Обустройство ендовы

Когда подкладочный ковер готов, и торцевые планки установлены, ендовы застилаются специальным ендовым ковром, который подбирается в соответствии с окрасом черепицы. Фиксация ковра производится при помощи битумной мастики, которая распределяется по периметру полотна. Ширина слоя мастики составляет 10-15 см. Дополнительно ендовый ковер фиксируется кровельными гвоздями с шагом 15 см. Подробно этот процесс освещен на видео ниже:

Отделка ендовы должна начинаться со ската, который имеет наиболее пологий угол, или со ската с меньшей длины. На ковре, параллельно оси ендовы, необходимо прочертить или отбить две линии:

первую на расстоянии 5-7см – эта будет так называемая линия желоба, по которой будут обрезаться гонты;
Вторую на расстоянии 30 см. от оси – по этой линии будет забиваться последний гвоздь, то есть нельзя механически крепить черепицу ближе 30см к оси ендовы.

Гонты черепицы, достающие до первой линии, обрезаются, а их верхние края подрезаются под углом 45 градусов. На черепицу и ендову наносится мастика, после чего они прижимаются друг к другу. По второй линии происходит крепление гвоздями.

Для кровли с углом наклона менее 45 градусов, один гонт прибивается пятью гвоздями. При угле ската более 45 градусов крепление производиться не менее чем на 8 гвоздей.

Технология укладки карнизной и рядовой черепицы

По технологии укладки гибкой черепицы начинать монтажный процесс необходимо с нижней части ската (с отступом от него 2-3 см). Первый ряд может укладываться двумя способами:

с использованием специальной карнизной черепицы;
при отсутствии таковой, от рядовых гонтов обрезаются лепестки, и получившиеся полосы используются как карнизные элементы.

Крепление полосы выполняется гвоздями (отступ от края должен быть не меньше 25 мм, как на фото выше), либо, если монтаж осуществляется в холодную погоду, гонт прогреваются строительным феном и приклеиваются к карнизной планке.

Обустройство примыканий к трубам

Для примыкания мягкой кровли к кирпичной трубе существует несколько способов. Первый – установить фартук из металла, который соответствует материалу и цвету гибкой черепицы. В продаже имеются специальные наборы, включающие в себя все необходимое для установки.

Второй – использовать куски ендового ковра, из которых вырезаются нижний, боковые и верхний элементы примыкания к трубе.

Предварительно в основание трубы укладывается плинтус или брусок треугольной формы, поверх которого заводится подкладочный ковер. Сама труба штукатурится и обрабатывается битумным праймером.

Устройство примыкания происходит параллельно монтажу рядовой гибкой черепицы:

Гонт, примыкающий к нижней части трубы, обрезается по треугольной рейке, и крепится с основанию;
Далее монтируется сначала нижний элемент примыкания, вырезанный из ендового ковра, по потом боковые и верхний элемент. Они промазываются мастикой и приклеиваются к трубе (на высоту не менее 30см) и подкладочному ковру (с нахлестом не менее 20 см);
в кирпиче вырезается штроба, в которую вставляется металлическая планка примыкания (фартук). Ее крепление к трубе осуществляется механически, с помощью гвоздей, дюбелей или шурупов, а стык проклеивается полиуретановым герметиком;
остальные рядовые гонты гибкой черепицы укладываются поверх элемента примыкания, приклеиваются к нему мастикой, и дополнительно крепятся гвоздями.

Весь этот процесс детально проиллюстрирован на видео:

В случае необходимости монтажа вентиляции или аэраторов, заделка круглых отверстий выполняется в соответствии с иллюстрацией ниже:

Укладка коньковых элементов

Устройство конька крыши из гибкой черепицы выполняется с помощью коньковых элементов. Последовательность действий следующая:

При необходимости дополнительной вентиляции, на коньке может быть установлен пластиковый коньковый аэратор. Он крепится к кровле длинными гвоздями, а сверху закрывается плитками черепицы.
