Лобзиковый станок своими руками чертежи из фанеры. Устройство, выбор и изготовление лобзикового станка. Достоинства настольных электролобзиков

Вот общая схема работы лобзикового станка.

Был у меня самодельный станочек, я о нем мельком писал уже. Так как я мебельщик, сделал я его из остатков ЛМДФ. Дешево и сердито:). О внешнем виде я абсолютно не заботился, лишь бы работал. А поработал он хорошо! На нем я понял все нюансы выпиливания из массива твердых пород дерева, таких как орех, дуб, ясень. Все бы хорошо, но у привода, а им служил строительный лобзик Krees 350Вт. 15 лет проработал! У привода "накрылся" регулятор оборотов, включается сразу на максимум и тут же рвет пилку. Родного фирменного регулятора не нашел. Какие только регуляторы я не перепробовал, и диммеры для люстр и регуляторы от шв. машинок, пылесосов. Нужного результата, а именно широкого диапазона регулировки, я добиться не смог.

На фото виден принцип работы лобзика. строительный лобзик передает колебательные движения на коромысло, на котором в свою очередь закрепляется пилка.

В итоге я сдался. Мавр сделал свое дело, мавр должен уйти. Решил покупать новый лобзик-привод. Все китайские варианты лобзиков не подходят, регулировка на них - одно название. В фирменном магазине Makita нашел то что искал. Лобзик на 450 Вт. Широкий диапазон регулировки, и не орет как китайские лобзики! Тихо работает!

Вот и мой новый привод, Makita 4327.

Привод то новый я нашел, но ставить его вместо старого не получилось, высота не подходит. Решил, чем переделывать, лучше сделать новый с учетом устранения неудобств, выявленных в процесе работы на старом.

1. Увеличить просвет от пилки до рамы,(на старом он был 27см.) для этого надо удлиненое коромысло.

2. Увеличить ход пилки по вертикали, для хорошего выноса стружки. (на старом, ход пилки 18мм.)

3. Внешний вид! Шоб не стыдно было фотографировать. :)

И вот! станок готов!

Вот он мой новый станочек!

Просвет от пилки до рамы 45см! Ход пилки по вертикали 30мм! Мечта!

Пробное выпиливание. Результат отличный! Регулятор Макиты прекрасно справляется. Работает станочек по шуму как бытовая швейная машинка.

Мне не хотелось ставить свой дорогой макитовский лобзик на постоянно в стол, поэтому для создания столика решил купить еще один. Мне очень удачно подвернулся в магазине "Наш Дом" лобзик Калибр ЛЭМ-610E всего за 862р. В комплекте: пилка по дереву, боковой упор, переходник для пылесоса, запасные щетки для двигателя.

Рядом с витриной была розетка и я посмотрел его в работе. Вполне прилично сделан, удобен, есть регулировка оборотов колесиком, включение фиксируется кнопкой. Пилкодержатель ходит четко без люфтов.

Очень удачно, что я его смог покрутить в руках прежде чем купить, с сайта Всеиструменты.ру я бы его не рискнул заказывать, не зная, что он собой представляет. (Хотя отзывы о нем пишут хорошие) Кстати, там он стоит дороже и еще оплата доставки... так что удачно его купил в "Нашем Доме". :)

Несмотря на достоинства, у него есть ряд недостатков на которые увидел при более внимательном рассмотрении:

1) Пилка не лезет в пилкодержатель. Видимо это брак экземпляра, но я не стал тратить своё время на обмен. Каждую пилку приходится подтачивать. (Хоть и на втором лобзике я не смогу ими после обтачивания пользоваться - не беда, они относительно недорогие)
2) А этот недостаток видно даже на картинке. Полотно наклонено сильно вперед. (Это тоже удалось исправить, подкладыванием под заднюю часть подошвы жестяных полосок, добиваясь 90 o .
3) Колесико регулировки оборотов крутится тяжело не очень четко и с заеданием. На минимальном значении скорости инструмент вообще не может запустится (Впрочем такая же фигня с пуском и у других моих "калибровских" дрелей Это неприятно, но не сильно портит жизнь)

Как всегда всё в духе минимализма. Отдельный выключатель делать не стал. Она вполне удобно включается штатной кнопкой и фиксируется.

Для этого я купил в КрепМаркете кронштейн (это элемент крепежа от какой-то системы железных конструкций)

Кстати, очень люблю КрепМаркет. Любые винтики, гаечки, саморезы, крепеж. Каждый раз, когда что-то конструирую, брожу там в раздумьях и набираю себе нужных деталей.

Лишнее срезал и обточил.

Вид сзади. Сейчас расстояние между подшипниками имеет фиксированный зазор под пилку 1.2мм. У меня есть план на будущее: сделать регулировку зазора.

Для тонких материалов можно опустить ниже.

В качестве эксперимента нарисовал звездочку и попробовал ее ровно выпилить

Для пилки 130мм -максимально возможная толщина получается 5см. Оказывается бывают очень длинные пилки, недавно на рынке видел пилку 300мм

Отпилил ломтик 1.5мм от бруска 40x40мм бруска

Что я и сделал. Теперь на ней можно пилить длинные заготовки шириной 11.5см. Старая Г-образная конструкция тоже осталась и если будет нужна большая прочность держателя ее снова можно будет поставить, хотя и новая конструкция осталась достаточно прочной и надежной.

Еще мне пришла в голову идея из старой тупой пилки сделать нож, сточив ей зубцы и заострив.

Им можно фигурно раскраивать материал вроде уплотнителя. Срез получается ровный. Гораздо лучше, чем канцелярским ножом. На фотографии - коврик от мышки.

Ну, пожалуй и всё. Стол получился надежный и удобный. Теперь у меня есть инструмент на котором я смогу производить более тонкие работы, чем на циркулярке.

Для фигурной резки по дереву традиционно использовался ручной лобзик – нехитрый инструмент с тонкой пилкой, позволяющей создавать изящные узоры из дерева. Позже был изобретен лобзиковый станок, работающий на мускульной тяге наподобие ножной швейной машины или гончарного круга.

Развитие технологий и появление компактных электромоторов небольшой мощности привело к созданию ручного электролобзика, а затем и соответствующего электрифицированного станка, изготовить который можно своими руками.

Назначение

Стационарные агрегаты, обеспечивающие движение пилки по вертикали, позволяют выпиливать из листовых материалов детали сложной формы, элементы с криволинейными краями. Если ввести пилку в сквозное отверстие, просверленное в заготовке, можно выполнить фигурный контур внутри изделия.

При помощи лобзиковых станков обрабатываются заготовки из различных листовых материалов, в том числе:

• цельной древесины;
• фанеры;
• древесносодержащих плит (ДСП, ДВП, МДФ);
• алюминия;
• пластика.

С помощью лобзикового станка получится повысить производительность труда и значительно улучшить качество обработки фигурных краев изделий. Это объясняется тем, что у работающего человека обе руки остаются свободными и он может максимально точно позиционировать заготовку относительно движущегося режущего полотна. В этом заключается главное преимущество стационарного инструмента с электрическим приводом от ручного электролобзика.

Лобзиковые станки устанавливают в школьных и домашних мастерских, также данный вид оборудования используется в мебельном производстве и при изготовлении музыкальных инструментов. Современные лазерные станки могут использоваться вместо лобзиковых, поскольку обеспечивают высочайшую точность резки по заданному контуру, но их применение ограничивает эффект обожженных торцов деталей.

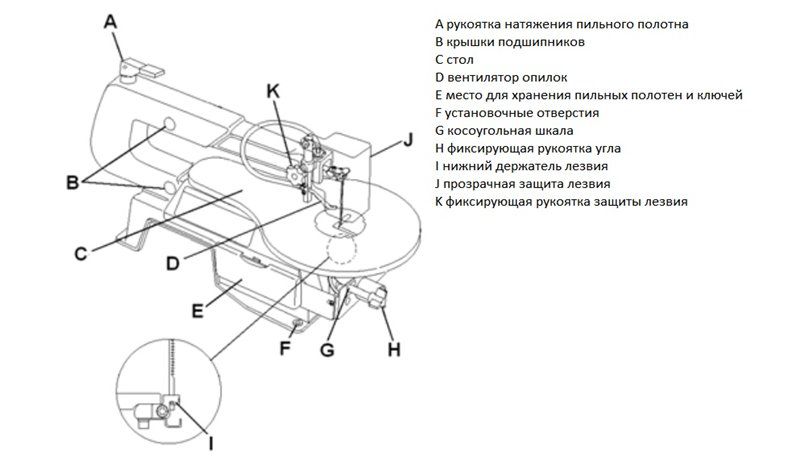

Устройство

Настольный лобзиковый станок состоит из следующих элементов:

• станина (опорная конструкция, на которую монтируются все механизмы и узлы);
• рабочий стол;
• электропривод;
• кривошипно-шатунный механизм (отвечает за преобразование вращения вала двигателя в возвратно-поступательное перемещение пилки);
• сдвоенное коромысло (снабжено фиксаторами для пилок и натяжным механизмом).

Выпускаемые сегодня станки в большинстве своем рассчитаны на использование пилок длиной 200-350 мм и рабочим ходом 30-50 мм. Пилки различаются по ширине (2-10 мм), толщине (0,6-1,25 мм) и типу хвостовиков – они бывают со штифтами и без штифтов. Последние удобнее, так как для вырезания внутреннего контура необходимо высверлить в заготовке отверстие, через которое должен пройти конец пилки. При наличии штифта отверстие должно быть заметно больше. Некоторые модели лобзиковых станков позволяют крепить пилки обоих типов, в том числе старого образца, от ручного советского инструмента. Пилки также различаются по размеру зубьев и их расположению – оно может быть прямым или спиральным.

Выбор инструмента

Чтобы выбрать хороший станок, подходящий для решения конкретных задач, необходимо обратить внимание на его мощность. Основная часть моделей комплектуется электроприводом мощностью от 90 до 500 Вт. Для домашнего использования оптимальна мощность 150-200 Вт.

Важным критерием выбора является наличие двух скоростей работы агрегата. В стандартном варианте – 600 и 1000 об/мин. Это дает возможность подбирать подходящий режим для работы с материалами различной плотности.

Рабочий стол бывает неподвижным и поворотным. Фиксация стола под наклоном позволяет резать материал под заданными углами, отличающимися от 90°. Также встречаются модели, у которых предусмотрена регулировка высоты стола – это позволяет продлить эксплуатационный срок пилки, поскольку можно использовать для работы разные ее участки по всей длине, а не только центральную часть.

Производители оснащают лобзиковые станки различным набором опций, в том числе:

• компрессором для удаления стружки с линии разметки струей воздуха;
• блоком сверления;
• подсветкой рабочей зоны;
• ограждением полотна (не позволят контактировать пальцам с движущейся пилкой);
• прижимным устройством (предотвращает вибрацию листового материала малой толщины).

Дополнительные опции повышают стоимость лобзикового станка, но принципиально не влияют на его функциональность.

Производители

На рынке электроинструментов представлены различные виды лобзиковых станков: от устройств, предназначенных для занятий творчеством в домашних условиях, до высокопроизводительных моделей, рассчитанных на профессиональное использование. Помимо станков, в которых используются обычные пилки, в продаже можно встретить ленточные электролобзики.

В список популярных брендов входят Bosch, Нegner, Einhell, Proxxon, Makita, DeWALT, JET, Xendoll, Excalibur, Kroton, Кorvet, Zubr.

Лидером по качеству и надежности является продукция известных немецких марок Bosch, Einhell и Нegner. Кроме того, линейки лобзиковых станков включают широкий спектр моделей различной мощности и комплектации, что дает возможность выбрать качественный электрический лобзик для дома, оптимальный по функционалу.

Бюджетные модели, в том числе китайского производства, также неплохо себя зарекомендовали. Модели марки Кorvet, Zubr и другие подходят для домашнего использования без повышенных нагрузок.

Перед покупкой лобзикового станка, независимо от его марки, обязательно следует провести испытания, чтобы оценить плавность хода рабочего органа и уровень шума, убедиться в отсутствии посторонних звуков и вибраций. Рекомендуется сравнить несколько моделей разных марок и приобрести вариант с лучшими показателями.

Изготовление электролобзика своими руками

Самодельный станок, изготовленный для замены обычного лобзика по дереву, способен обеспечить качественное выполнение основного набора операций по фигурной резке листовых материалов. В зависимости от предназначения, можно сконструировать компактную электрическую модель или стационарный агрегат, рассчитанный на высокие нагрузки.

Материалы

В качестве базовой схемы удобнее всего использовать чертеж простого деревянного лобзикового станка с маховиком и педальным узлом и заменить механический привод на электрический. Если станок предполагается использовать лишь время от времени, можно обойтись без специального электродвигателя. Вместо него подключают любой подходящий электроинструмент. Удобно использовать шуруповерт с регулировкой скорости вращения.

Материалом изготовления самого станка служит древесина, при этом:

• станину и опорный постамент под штангу рычагов лучше изготовить из высокопрочной фанеры (минимальная толщина – 18 мм);
• для рычажной конструкции необходимо взять плотную древесину, не склонную растрескиваться под нагрузкой, – это бук или дуб (вместо покупки брусков можно использовать подходящие по размеру прямые ножки старых стульев);
• для кривошипно-шатунного механизма требуется фанера толщиной 10-12 мм;
• для остальных элементов конструкции подойдет пиломатериал из сосны, различные обрезки.

Согласно схеме лобзикового станка изготавливается станина и опорный постамент. В качестве крепежных элементов следует использовать саморезы по дереву, места соединений деревянных элементов конструкции рекомендуется промазать эмульсией ПВА. Важно, чтобы конструкция была прочной и отсутствовал люфт, иначе точность работы станка будет невысокой.

Подготовка деталей и сборка

Далее вырезаются рычаги нужной длины, на их концах выполняются пропилы под крепления пилки. Крепление изготавливается из стальной пластинки толщиной 2-3 мм, с парой отверстий. Верхнее отверстие позволяет зафиксировать пластину на рычаге, а нижнее предназначено для крепления хвостовика пилки. Крепежные элементы – винты подходящего диаметра и гайки – удобнее использовать барашковые. Аналогично устанавливается крепление на нижний рычаг.

На следующем этапе рычажная система монтируется на станину. Для соединения свободных концов рычагов используется винтовая стяжка (талреп), которая дает возможность легко регулировать натяжение полотна пилки.

Обратите внимание! С длиной используемых пилок следует определиться заранее, так как от этого зависит размер рычажного механизма. Необходимо обеспечить максимально возможную параллельность рычагов относительно друг друга.

Стойки требуется скрепить между собой для создания прочной опоры для маховика. Осью может служить шпилька или болт не ниже 8 класса прочности. Маховик с нижним рычагом скрепляется посредством шатуна из той же фанеры, при этом тяги, соединяющие с рычагом, должны быть металлическими.

На следующем этапе изготавливается рабочий стол с поворотным механизмом – из фанеры необходимо вырезать поворотную дугу с прорезью. Стол устанавливают на станину. Чтобы легко фиксировать поворотный механизм в нужном положении, используют барашковую гайку.

В данной модели электроприводом служит шуруповерт – для работы достаточно соединить его патрон с осью маховика. Регулировать обороты можно при помощи хомута с изменяемым усилием, изготовленного из прочного ремешка и маленькой струбцины (либо иной винтовой затяжки).

Простой по конструкции самодельный станок удобен в работе.

Прочная стационарная конструкция

Конструкция лобзикового станка для профессионального использования практически не отличается от компактной деревянной модели. Важно лишь правильно подобрать материалы, чтобы агрегат был способен выдерживать повышенные нагрузки и не вибрировал при работе.

• станина – тяжелая плита ДСП;
• стойка под рычажную конструкцию – оргалит, текстолит подходящей толщины;
• рычаги – стальная квадратная труба;
• столешница – любой прочный, жесткий и гладкий материал.

Элементы для крепления полотна (можно взять у старой ножовки по металлу) припаиваются к рычагам или закрепляются винтами.

Потребуется исправный электропривод с редуктором, который обеспечит необходимый крутящий момент. Для запуска двигателя самодельного лобзикового станка удобно предусмотреть ножную педаль (взять от старой электрической швейной машинки или изготовить, используя любую подходящую электрическую кнопку).

При сборке конструкции используются металлические стойки и металлические крепежные элементы. При помощи вставки из металла можно усилить крепление шатуна. Это уменьшит вибрации и снизит износ.

У столешницы выполняется длинная рабочая прорезь для возможности поворота вокруг продольной оси.

Для натяжения полотна предусматривается пружина. За движение рабочего полотна отвечает нижний рычаг, верхний помогает удерживать пилку в вертикальном положении.

Таким образом, электрический лобзиковый станок можно собрать своими силами, используя подручные материалы. Это не потребует серьезных финансовых затрат, а лишь займет определенное время на поиск материалов, необходимых деталей и сборку.

Лобзиковый станок позволяет быстро и эффективно заниматься распилом древесины. состоит из рабочей поверхности, стоек, мотора и шпиндельного узла. Некоторые устройства делаются на подставках. Фиксаторы довольно часто устанавливаются в боковой части рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление лобзикового станка может осуществляться только при соблюдении инструкции.

Настольные устройства: отзывы специалистов

Если верить отзывам, то сделать настольную модификацию очень просто. В первую очередь заготавливается стойка под рабочую поверхность. Ширина ее не должна превышать 30 см. Мотор целесообразнее подбирать однофазного типа с предельным напряжением 220 В. Самодельный лобзиковый станок (настольный) в среднем выдает рабочую частоту 55 Гц.

Отзывы специалистов говорят о том, что тисы лучше использовать из стали, при желании их можно вырезать самостоятельно. Пилка устанавливается на шпиндельный узел, который крепится к стойке. У многих моделей применятся фиксатор, который играет роль упора. Чтобы закрепить пилку, применяется винт небольшого размера.

Модели на ножках

При необходимости можно сделать данный своими руками. Чертежи модификаций включают в себя рамы разных размеров, а шпиндельные узлы, как правило, используются с направляющими. Многие модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. После выреза рабочей платформы следует заняться шпиндельным узлом.

Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Мотор целесообразнее применять коллекторного типа на 220 В. Тисы на лобзиковые станки устанавливаются поворотного типа. Направление нужно приваривать на край пластины. Пилка в данном случае должна надежно фиксироваться. Оптимальная высота шпиндельного узла составляет 2.2 см. В конце работы важно заняться установкой силового кабеля и подключением оборудования.

Отзывы об устройствах с широкой рамой

Профессионалы способны собрать лобзиковый станок своими руками. Чертежи устройств указывают на наличие широких упоров. Однако в первую очередь надо установить станину. Если рассматривать простой станок, то фиксатор для модификации можно подбирать небольшой длины. Отзывы специалистов указывают на то, что двух стоек хватит для модели. Для сборки станка применяется сварочный инвертор. Непосредственно шпиндельный узел устанавливается в центральной части рабочей платформы. Отверстие для пилки можно сделать фрезой. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.

Компактные модификации

Придерживаясь инструкции, можно собрать компактный лобзиковый станок своими руками. Чертежи устройств включают в себя двойные стойки и узкие рамы. Станины применяются с низким профилем. У многих моделей имеется шпиндельный узел без держателя. При этом направляющие устанавливаются малой длины. Для самостоятельной сборки модели рекомендуется в первую очередь подобрать качественную раму.

Дополнительно припаивается фиксатор под рабочую пластину. Чтобы уменьшить уровень вибрации, можно воспользоваться подкладкой. Для ее фиксации применяется обычный клей. Пилку для модификации следует подбирать небольшой толщины. Оптимальное расстояние установки центрального узла равняется 14 см. При этом ширина платформы в среднем составляет 17 см.

Лобзики на 2 кВт

При желании можно сделать данный лобзиковый станок своими руками. Чертежи для сборки модификации найти очень просто. Как правило, рамы применяются шириною от 35 см. Толщина пластины должна составляет около 1.5 мм. Отверстие под пилку нужно сделать до установки центрального узла. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.

Для уменьшения уровня шума применяется кожух. У многих моделей используется несколько упоров. При этом узел устанавливается на высоте от 10 см. Пилку лучше фиксировать на пластине. Зажим можно использовать винтового типа. После фиксации центрального узла ставится мотор. Для модификации данного типа подойдет устройство с однофазным блоком.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Как сделать устройство на 5 кВт

Заготовив несколько упоров и можно сделать лобзиковый станок своими руками. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Перед началом работ заготавливается весь необходимый инструмент. Потребуется пила, а также сварочный аппарат и фреза. Раму для лобзикового станка целесообразнее собирать из стальных пластин толщиною от 1.3 мм. Для мотора нужно сразу предусмотреть место. Станины в устройствах устанавливаются высокого профиля.

На этом этапе можно сразу вырезать отверстие под пилку. Штепсельный узел должен монтироваться на верхней части пластины. Дополнительно стоит отметить, что для пилки потребуется большой держатель. Если рассматривать простую модель, то стойки можно устанавливать по сторонам от рамы. Тисы используются поворотного типа. В верхней части рамы обязана находиться стойка. Под мотор подбирается небольшой кожух. В среднем ширина рамы должна составлять 35 см. Если рассматривать профессиональные модели, то у них используются регулируемые зажимы.

Модификации на две пиноли

Как сделать лобзиковый станок своими руками? Модель с двумя пинолями собирается только на широкой раме. В первую очередь вырезаются пластины под станину. Если рассматривать настольную модификацию, то блок управления целесообразнее устанавливать в верхней части устройства. Оптимальная ширина рамы равняется 45 см. При этом шпиндельный узел устанавливается за упорами.

Для стоек должен быть предусмотрен У многих моделей используются блоки передачи. При этом моторы подходят лишь коллекторного типа с частотой от 30 Гц. Пилка устанавливается стандартно в держатель. Оптимальная высота шпиндельного узла у моделей равняется 35 см. Пиноли для регулировки станины применяются с маховиками.

Модели на три пиноли

На базе однофазного мотора легко сделать данный своими руками. Инструменты следует заготавливать заранее. Многие модели оснащаются рамами на четыре упора. У них большая длина и высокий профиль. Также стоит отметить, что шпиндельные узлы подбираются с В начале работы очень важно рассчитать длину рамы. Если рассматривать обычные шпиндельные узлы, то стойка под них заготавливается небольшой длины.

Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций данного типа подходит на 1.2 мм. При мощности 3 кВт устройство на три пиноли будет выдавать частоту 55 Гц. Для фиксации маховиков нужны кронштейны.

Электролобзик давно перестал быть редкостью и присутствует в наборе инструмента практически любого домашнего мастера. Он удобен, способен резать различные материалы, относительно безопасен. Электролобзик предназначен для резки криволинейных фигур, замкнутых или обладающих сложной конфигурацией. Он незаменим при выполнении многих работ по обустройству дома, при строительстве гипсокартонных конструкций, коробов, на прочих работах.

Однако, в ряде случаев работать ручным инструментом становится сложно или неудобно: мешает плохая видимость линии реза, возникает необходимость удерживать заготовку двумя руками и т.п. Но основная проблема ручного лобзика - увод пилки в сторону, особенно проявляющийся при резке материалов большой толщины и с малыми радиусами кривизны. В таких случаях нужен лобзиковый станок, который можно создать своими руками.

Назначение станка и принцип работы

Рисунок 1 – Лобзиковый станок

Лобзиковый станок предназначен для выполнения криволинейного или прямолинейного реза листовых материалов по заранее намеченному контуру или по направляющим.

В отличие от ручного инструмента, где пилка закреплена только с одного конца и удерживает форму исключительно за счет собственной упругости, на лобзиковых станках пилка крепится с обоих концов.

Такой станок может стать деревообрабатывающим, настольным, пильным, 4 в 1, сделанным из циркулярки, дрели и фрезы, и т.п.

Основными элементами конструкции являются:

• рама с натянутой пилкой ;
• кривошипно-шатунный механизм , обеспечивающий возвратно-поступательное движение рамы;
• рабочий стол и станина .

Электролобзик успешно заменяет кривошипно-шатунный механизм, приводя в движение рамку с пилкой. Существуют более простые конструкции, где электролобзик просто крепится в перевернутом положении к рабочему столу снизу, а пилка либо удерживает свое положение при работе за счет собственной упругости, либо фиксируется сверху направляющими или подпружиненным кронштейном, перемещающимся вместе с ней во время работы. Это позволяет уменьшить потери мощности при передаче движения на рамку, но требует использования удлиненных пилок, которые в продаже попадаются не часто.

Преимущество

Основным достоинством лобзикового станка является возможность выполнения точного реза, отсутствия увода пилки в сторону. Кроме этого, преимуществами лобзиковых станков перед ручным инструментом считаются:

• более эффективный визуальный контроль за направлением и точностью реза;
• возможность использования направляющих;
• появляется способность установки специальных шаблонов, позволяющих получить множество одинаковых заготовок;
• используется более узкая пилка, позволяющая уменьшить радиус кривизны и выпилить детали более сложной формы.

Вместе с этими преимуществами появляется и еще одно - исчезает необходимость организации рабочего места для выпиливания, поскольку станок располагает для этого соответствующей плоскостью.

Важно! Вместе с достоинствами существуют и явные недостатки - значительно затрудняется или становится невозможным выпиливание внутренних деталей, только обрезка по внешнему контуру.

Базовая конструкция – чертежи

Существуют готовые платформы, позволяющие быстро преобразовать ручной инструмент в станок. Однако, они предназначены для лобзиков от определенного производителя и не годятся для любого устройства. Кроме того, цена таких платформ зачастую намного превосходит стоимость самого инструмента. Поэтому гораздо проще изготовить станок самостоятельно.

Рисунок 2- Конструкция лобзикового станка

Основой является рабочий стол.

Опытным путем установлено, что наибольшую эффективность демонстрируют столы из листового металла - они прочны, обеспечивают точность монтажа, не требуют частой замены и не уменьшают рабочую длину пилки.

Лобзик крепится к столу через отверстия в опорной плоскости, при необходимости его легко отсоединить и использовать обычным образом.

Рабочий стол устанавливают на станину. Она может быть изготовлена из дерева, ДСП или иных материалов. Основным требованием является прочность, легкий доступ к лобзику и удобный для мастера размер (высота).

На торце стола устанавливают коромысло, на котором крепится второй конец пилки с натяжным устройством. Наиболее простой вариант - обычная пружина, которая натягивает пилку и препятствует уводу в сторону при резких изменениях направления резки. Изготовление этого узла представляет собой один из наиболее сложных этапов работ, поскольку от него зависит качество и чистота пиления, а также величина нагрузки на механизм и электродвигатель лобзика.

Есть два варианта конструкции натяжного устройства:

1. Жесткое коромысло и пружинный блок на его конце с подвижным узлом крепления пилки.
2. Подвижное коромысло с пружиной на противоположном конце и жестким узлом крепления пилки.

Оба варианта имеют свои плюсы и минусы, выбор обычно делается в пользу варианта, наиболее простого и доступного по техническим возможностям.

Как сделать станок из ручного лобзика?

Рассмотрим порядок действий при изготовлении лобзикового станка. Конструкция представляет собой рабочий стол с закрепленным снизу лобзиком. Коромысло состоит из жестко укрепленной стойки с подвижным подпружиненным рычагом. Этот вариант считается доступным и надежным, лишенным лишних узлов и деталей.

Для простоты и наглядности рекомендуется набросать рабочие чертежи, которые позволят уточнить некоторые особенности конструкции и ответить на возникающие вопросы относительно размеров, точек соединения и других деталей сборочного процесса.

Создание станка можно условно разделить на три этапа, которые следует рассмотреть по отдельности:

Подготовительный этап

Перед началом непосредственного изготовления станка необходимо произвести некоторую подготовку. Прежде всего, следует изготовить специальный переходник для установки пилки. В большинстве лобзиков посадочный конец пилки вставляется в гнездо и зажимается винтом.

Режущий орган станка - более тонкая и длинная пилка с отверстиями на концах, которые одевают на специальные штырьки (или сквозь которые проходят крепежные винты). Поэтому надо изготовить переходник, нижняя часть которого копирует хвостовик стандартной пилки для данного лобзика, а верхняя снабжена отверстием для винта с гайкой, которыми переходник соединяют со станочной пилой.

Здесь порядок действий ничем не лимитирован - некоторые вытачивают деталь нужной формы из металлической пластинки, другие берут обломок готовой пилки с хвостовиком и приваривают к нему стальную шайбу с последующей обработкой для аккуратности.

Кроме этого, надо подготовить необходимые инструменты и материалы, в числе которых присутствуют:

Рисунок 3 – Чертеж лобзикового станка

• болгарка ;
• электродрель с набором сверл;
• шуруповерт ;
• сварочный инвертор с электродами;
• куски ДСП или многослойной фанеры для рабочего стола и станины;
• соединительные уголки ;
• крепежные элементы (саморезы или болты с гайками).

Приведенный список не исчерпывающий, могут понадобиться дополнительные инструменты или материалы.

Создание заготовок

Первым действием станет изготовление рабочего стола. Отпиливается кусок фанеры или ДСП запланированного размера. Здесь особых ограничений нет, но придется учесть величину помещения, в котором станок будет размещаться. Слишком маленький стол будет неудобен для работы с большим деталями, а излишняя площадь стола займет много места в комнате (или мастерской).

Как правило, выбирая величину стола, ориентируются на размер деталей, которые будут обрабатываться на станке. На столе делают отверстия для крепления лобзика и под пилку. Для этого от инструмента отвинчивают подошву, прикладывают ее к столу и отмечают центры отверстий под соединительные болты.

Важно! Соединительные болты, фиксирующие лобзик на рабочей поверхности, должны быть с потайной головкой, чтобы не выступали из плоскости стола и не царапали заготовки во время работы.

Рисунок 5 – Коромысло лобзикового станка

Вторым действием станет изготовление коромысла. Для него понадобится два элемента:

• стойка;
• подвижный рычаг .

Для стойки берут профильную трубу прямоугольного сечения и приваривают в нижней части опорную площадку.

Ее размер должен обеспечить неподвижность, устойчивость и надежность стойки во время работы под нагрузкой.

Высота должна соответствовать длине пилки в максимально поднятом состоянии плюс небольшой запас на размер узла крепления.

Оптимальный вариант - в среднем положении пилки подвижный рычаг находится в горизонтальном положении.

Подвижный элемент представляет собой балку, установленную на стойке при помощи шарнирного соединения. Длина передней части обеспечивает расположение узла крепления пилки точно над соответствующим элементом лобзика. Задняя часть рычага соединяется с пружиной, обеспечивающей натяжку.

Затем надо изготовить узел натяжения. Он представляет собой обычную пружину, которую натягивают с помощью регулировочного винта. Его крепят к одному концу пружины, продевают в специальную петлю на станине и натягивают при помощи гайки с шайбой.

Внимание! От вибрации натяжная гайка способна раскручиваться, ослабляя натяжение. Рекомендуется зафиксировать ее контргайкой.

Сборка

Процесс сборки не представляет сложности. Необходимо выполнить следующие действия:

1. Соединить рабочий стол и станину.
2. Установить лобзик.
3. Закрепить болтами стойку.
4. Установить рычаг.
5. Присоединить натяжную пружину и закрепить с обеих сторон.

Если расчеты были выполнены правильно, пилка будет перемещаться точно по вертикали без рысканий в стороны. Рекомендуется перед запуском лобзика проверить ее ход и убедиться, что никаких непредвиденных ситуаций не ожидается.

При работе с лобзиковым станком следует придерживаться следующих правил:

• не подносить руки к движущейся пилке;
• не пытаться остановить пилку или рычаг руками;
• смену режущего органа производить только при остановленном лобзике;
• не прилагать больших усилий при подаче заготовки на режущий орган;
• не работать с заготовками слишком большой толщины.

Кроме того, следует помнить о правилах противопожарной безопасности и всегда по окончании работ вынимать вилку инструмента из розетки.

Самостоятельное изготовление лобзикового станка не представляет принципиальной сложности, однако, необходимость в нем есть не у каждого мастера. Как правило, такие приспособления используются людьми, выполняющими большой объем работ и нуждающихся в создании для этого оптимальных условий. Особенности конструкции станка каждый выбирает по собственным соображениям и предпочтениям, доступных вариантов существует много. Качество и безопасность изделия напрямую зависит от степени тщательности и аккуратности сборки.
