Художественное выпиливание ручным лобзиком панно чертежи. Как вырезать лобзиком фанерные поделки – простые чертежи для начинающих. Материалы для прорезной резьбы

Чтобы начать выпиливание лобзиком, схемы и чертежи подготавливают предварительно. При создании мебели, элементов интерьера (полки, дверцы) и выполнении отделочных работ может потребоваться навык выпиливания лобзиком. Этот процесс требует внимательности, четкости движений и аккуратности.

Выпиливание лобзиком может потребоваться при отделочных работах, но чаще всего в процессе изготовления мебели своими руками, полочек и прочего.

Подготовительные работы

Предварительно мастер переносит чертеж на лист фанеры. Во время выпиливания необходимо правильно держать инструмент, соблюдая меры безопасности.

От того, насколько точно мастер будет выполнять работу на каждом этапе, зависит качество изделия.

Для выпиливания деталей лобзиком потребуются:

Обычно при наличии опыта мастера сразу наносят рисунки на поверхность, но для новичков понадобится специальная клейкая бумага, калька.

калька и клейкая бумага (необходимы для точного нанесения рисунка на древесину);
лист фанеры (влагостойкая или обычная в зависимости от того, какое изделие требуется);
лобзик ручной или электрический (первый используется для выпиливания резных элементов, узоров, небольших деталей, второй применяют, если предстоит работа с большим количеством древесины, крупными деталями);
шило или дрель (с их помощью делаются отверстия для пропилов, диаметр отверстия должен позволять вставить в него пилку; выбор зависит от того, с каким инструментом мастеру удобнее работать);
напильники (в магазинах продаются специальные наборы, с помощью которых при необходимости зачищают торцы и края изделия);
упорная дощечка (необходима для фиксации фанеры и инструментов);
плоскогубцы;
циркуль;
молоток;
карандаш;
нож с острыми сменными лезвиями.

При сборе мебели и создании крупных деталей выполняют прямые пропилы без художественной резки по дереву. В этом случае специалисты рекомендуют использовать электрический лобзик. При выпиливании мелких деталей и фигурных элементов применяют ручной инструмент.

При выборе инструмента необходимо внимание обращать на то, чтобы он соответствовал выполняемой работе.

Чтобы выпилить качественную деталь своими руками, применяют качественное сырье. Электрический лобзик необходимо держать вертикально, не наклоняя и не расшатывая, совершая во время работы плавные движения вверх и вниз.

При этом фанера двигается навстречу инструменту. Мастер должен следить, чтобы электролобзик не вибрировал. В противном случае произойдет раскол древесины. Неправильное использование инструмента может привести к его застреванию в древесине или разрыву пилки.

В первом случае будет испорчено изделие, а во втором мастер может получить травму. Перед выпиливанием внутренних контуров необходимо сделать отверстия шилом или дрелью. Затем в отверстия вставляется инструмент и начинается выпиливание. Специалисты рекомендуют следить за расположением зубьев пилки и делать повороты, не останавливая резки. Лезвие должно быть острым, хорошо натянутым, правильно расположенным и прочно зафиксированным, чтобы избежать травматизма.

Аккуратно нанесенный на поверхность фанеры узор – половина успеха при создании качественной детали.

Аккуратно нанесенный на поверхность фанеры узор – половина успеха при создании качественной детали. Для этого используют заранее подготовленные эскизы и кальку. Стоимость кальки невысокая, но процесс переноса изображения на фанеру потребует высокой концентрации и точности движений.

Перенос узоров на дерево с помощью кальки можно заменить проецированием изображения. На листе фанеры с помощью проектора отображается необходимый узор. Рабочую поверхность нужно прочно зафиксировать, чтобы рисунок не смещался. Минусы метода – необходимость приобретения проектора, стоимость которого на порядок выше кальки. Эта методика применяется для переноса небольших изображений. Третий способ переноса рисунка на рабочую поверхность – самоклеящаяся бумага. Лист с изображением приклеивают на фанеру. С помощью этой методики можно получить точные линии.

Вырезка простых фигур

Резка из фанеры простых фигур довольно простая, необходимо только четко придерживаться проведенных линий.

Чтобы вырезать простые фигуры из фанеры, рекомендуется правильно перенести чертеж на поверхность, соблюдая правила работы с ручным инструментом (с учетом нанесенных на древесину линий).

Дуги и плавные линии выпиливают, не разворачивая инструмент, а направляя зубья строго вдоль линии. Сделать аккуратные тупые и острые углы можно, если знать несколько нюансов. Тупые углы выпиливают, используя технику разворота на месте (мастер выполняет прямой распил, а затем разворачивает фанерный лист).

Образование петли подходит для создания острых углов. Для этого необходимо выпилить одну сторону угла, а затем по наружному контуру вырезается петля, позволяющая создать сразу 2-ю сторону острого наружного угла. Сделать аккуратные внутренние пропилы помогает последовательность действий:

сделать отверстия для распила;
распилить лист по узору до верхней части угла;
вернуть фанеру в исходное положение;
выпилить 2-ю сторону угла.

Для создания декоративных элементов с помощью лобзика мастеру потребуется фанера, инструменты, хорошее освещение, глазомер. Работа выполняется медленно и аккуратно. Спешка может привести к тому, что углы получатся неровными, а срезы косыми.

Новичкам помогут пошаговые инструкции, советы профессионалов (для создания художественных элементов необходимо знать специальные техники работы с лобзиком) и регулярная практика. Выпиливание лобзиком требует терпения и кропотливости. Декоративными деревянными изделиями, сделанными своими руками, можно украсить интерьер дома и офиса.

Узорная резка фанеры – это одно из самых красивых произведений искусства, которое содержит в себе изящество и легкость. При этом чтобы воплотить свои идеи в готовое изделие практически не требуется прибегать к какому-либо дорогостоящему оборудованию – в большинстве случаев вполне достаточно наличия лобзика и желания творить. При правильном подходе — приобретение начальных навыков не такая сложная процедура как может показаться на первый взгляд.

Основную роль в процессе вырезания узоров из фанеры играет умение пользоваться лобзиком, а также свойств используемого материала. Также многое зависит от того, насколько удачно будут скопированы чертежи на выпиливание из фанеры — только посредством правильно перенесенного эскиза, вы сможете превратить обыкновенный лист фанеры в настоящее произведение искусства.

Боковые стороны — чертежи на выпиливание лобзиком из фанеры шкатулки

В данной статье вам будет предоставлена подробная инструкция о том, как научиться вырезать основные фигуры из фанеры своими руками. Усвоив резку простых чертежных линий, вы поймете основные принципы данного процесса — в дальнейшем у вас не возникнет трудностей с освоением следующих ступеней мастерства. Также в ней будут описаны наиболее распространенные способы перенесения чертежей на заготовки.

Основные навыки фигурной резки

Также существует электрическая модификация лобзика, который работает от сети 220W — его применение также допустимо, что существенно ускоряет процесс резки. Однако увеличенный вес инструмента усложняет вырезание плавных линий, что может оказаться серьезным недостатком для непрофессионала – если вы осваиваете азы с нуля, то гораздо сподручнее использовать ручной аналог.

Постановка тела

Наиболее оптимальным положением для осуществления резки является положение сидя – выпиливать стоя достаточно утомительно. Верстак (рабочий стол) должен быть достаточно низким, чтобы вы могли сидеть с ровной спиной.

Для уменьшения нагрузки на рабочую руку ее локоть можно положить на колено — так она будет меньше уставать. В идеале — рабочее место должно быть полностью приспособлено к вышеперечисленным требованиям.

Инструмент

Для осуществления фигурной резки вам понадобится:

Лобзик в комплекте с пилкой – основной инструмент для осуществления вырезки;
Шило или дрель с тонким наконечником – для создания начальных отверстий;
Набор напильников, надфилей и наждачная бумага – для обработки кромок;

Основные моменты

Перед тем как всерьез задуматься над вопросом: что можно выпилить лобзиком из фанеры? — следует обратить внимание на основные особенности данного процесса, несоблюдение которых может привести к порче инструмента и неровным срезам.

Положение лобзика должно быть строго вертикальным – пилящие движения должны осуществляться вверх и вниз. Даже незначительный наклон лобзика сделает срез косым и пилку “поведет”;
Пилящие движение должны осуществляться плавно, без излишнего усилия и нажима – это может повредить пилку и вызвать ее разрыв;
При вырезании внутренних контуров посредством шила или сверла создается начальное отверстие, в которое устанавливается пилка и только после этого осуществляется ее фиксация. В правильном положении зубья должны смотреть в направлении нижней части держака;

Пилка должна быть хорошо закреплена и натянута — это обязательное условие нормальной эксплуатации ручного лобзика. Если полотно будет недостаточно натянуто, рез будет иметь волнистую структуру, что сделает работу невозможной;
Вибрирование фанеры во время процесса резки недопустимо — это приведет к сколам и облому полотна. Если лист тонкий и небольшого размера – необходимо использовать деревянный брусок с пропилом, который фиксируется на верстаке;
По мере того, как зубья полотна будут распиливать древесину – лист фанеры следует двигать навстречу лобзику. Лобзик должен находиться в строго вертикальном положении на протяжении всего процесса резки.

Выпиливание простых фигур

Плавные линии

Не нужно прилагать дополнительных усилий и создавать давление – продолжайте дальше плавно пилить, возвращая лобзик в вертикальное положение пока полотно не выровняется самостоятельно.

Острые и тупые углы

Тупые углы — чертежи для начинающих для выпиливания лобзиком из фанеры

Для вырезания тупых углов необходимо освоить прием “разворот на месте” – осуществив распил до угла прекратите придвигать фанеру и начните ее разворачивать, при этом, не переставая пилить, до тех пор, пока не поймаете необходимый градус. Таким же образом можно резать острые углы, однако в некоторых случаях это не представляется возможным — в этом случае применяется способ описанный ниже.

Формируется одна из сторон угла, затем по наружному контуру линии выпиливается небольшая петля, посредством которой формируется острый угол как на рисунке ниже.

Внутренние углы выпиливаются таким образом:

Делается отверстие шилом или дрелью — с него начинается распил, который продолжается до верхней части угла.
Затем полотно возвращается по распилу на изначальную позицию.
После чего выпиливается небольшое отверстие, в котором пилка разворачивается для формирования второй стороны угла.

Чертежи из фанеры для выпиливания лобзиком — острые углы

Перенос чертежа

Практически все узоры переносятся на фанеру с бумажного эскиза – без этого процесса в большинстве случаев не обойтись. Самый дешевый вариант это использование копировальной кальки – с ее помощью рисунок с бумаги переносится на заготовку.

Ее цена вполне демократична, однако сам процесс достаточно трудоемок, так как каждую линию приходится собственноручно обводить.

Менее трудоемкий способ перенести чертежи для выпиливания лобзиком из фанеры – использование проектора, посредством которого изображение будет проецироваться на заготовку. Данный вариант также подходит для тех случаев, когда начальный размер изображения недостаточно велик и не может быть перенесен без предварительного увеличения.

Обратите внимание!
Этот способ хоть и имеет место в современной практике, является устаревшим.

Одним из самых современных вариантов является использование самоклеящихся листов бумаги, на которые посредством принтера наносится нужный эскиз, после чего они наклеивается на заготовку.

Бумага достаточно плотно прилегает к фанере, а на процессе резки ее присутствие практически никак не отражается. Единственный минус этого способа – относительно высокая стоимость.

Итог

Наше руководство поможет вам освоить азы этого мастерства, которые в дальнейшем позволят вам перейти на более профессиональный уровень. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Порядок работы

Чтобы получить качественное изделие и минимизировать образование дефектов, требуется медленно выполнять работу, сосредоточиться на процессе. Перед началом работы рекомендуется убедиться, что толщина фанеры равна высоте паза на распечатанном эскизе.

Подготовка трафарета

Схемы для выпиливания инструментом могут быть различного размера. Для создания чертежа предмета интерьера, например полки, потребуется использовать ватман формата А1 или А0, а для игрушек можно использовать стандартный лист картона.

На поверхность наносится контур изделия с соблюдением точных размеров. Шаблоны для выпиливания ручным лобзиком можно найти на специальных ресурсах. Но проще придумать свои композиции исходя из типа заготовки. Индивидуальный подход к разработке схемы изделия позволит подчеркнуть текстуру дерева.

Перенос изображения на поверхность фанеры или досок

Чтобы качественно нанести контур на поверхность фанеры или древесины, распечатывайте шаблон на плотной бумаге. Перенос рисунка с чертежа формата А4 может доставить много хлопот, если рисовать орнамент карандашом.

Для того чтобы нанести контуры, сложные узоры, можно воспользоваться вспомогательными методами. Один из способов предусматривает использование копировальной бумаги. Для этого копирку располагают на заготовке. Сверху помещают шаблон и обрисовывают линии.

Чертеж можно приклеить к фанере 2-сторонним скотчем. При использовании клея требуется очистить поверхность с помощью наждачной бумаги. Доступный способ предусматривает использование трафарета, изготовленного с помощью маникюрных ножниц. После подготовки шаблон прикладывают к поверхности и обрисовывают карандашом каждый фрагмент.

Для удобства лист закрепляют скотчем или изоляционной лентой. Рисунок можно нанести термическим способом. Для этого используется струйный принтер, с помощью которого распечатывается схема. После этого рисунок прикладывается к поверхности лицевой стороной и обрабатывается разогретым утюгом.

Технология процесса пиления

Выпиливание из фанеры проводится после нанесения чертежа на заготовку. Обработку начинают с внутренних элементов изделия, а затем выпиливают внешний контур. Такой порядок выполнения работ позволяет получить ровную линию, обеспечивает удобное закрепление заготовки.

Отверстия под полотно нужно сверлить в острых местах внутреннего контура. Это требует внимания, поскольку с тыльной стороны могут образоваться сколы. Чтобы избежать этого, рекомендуется не полностью делать отверстия.

Ограничить глубину можно с помощью изоляционной ленты, которой обматывают сверло. После этого переворачивают заготовку и обрабатывают отверстие шилом. После окончания работы изделие шлифуют с помощью напильника или надфиля.

Мелкие элементы требуют деликатного обращения, поэтому рекомендуется проявить смекалку при обработке. Для этого отрезают тонкую полоску наждачной бумаги и вставляют в пилку лобзика вместо полотна.

Выпиливание ручным инструментом требует оборудования специального станка со струбциной. Это приспособление используется в качестве основания. При обработке заготовку закрепляют на уровне груди, что обеспечивает удобство и позволяет внимательно следить за процессом.

Для начинающих важно в процессе использования лобзика соблюдать аккуратность, чтобы отработать плавные движения. Режущее полотно для лобзика хрупкое , поэтому рекомендуется избегать перекосов, резких движений, перегрева.

При обработке заготовки движения должны быть возвратно-поступательными, а инструмент необходимо расположить вертикально. Применение электрического лобзика требует закрепления заготовки к верстаку. При использовании этого оборудования можно обрабатывать заготовки толщиной 5 см.

Дефекты в работе

При нарушении технологии обработки заготовки возможно смещение инструмента. Лобзик может пилить криво при наклоне инструмента или неправильном креплении. Если лезвие застряло на этапе формирования фигурных элементов, то потребуется аккуратно вести новую линию, расположенную параллельно фрагменту с дефектом.

Немного о технике безопасности

Лобзик для фигурного выпиливания представляет собой дугообразную раму. Инструмент снабжен ручкой, 2 креплениями под режущее полотно, которые позволяют вырезать узоры разной сложности.

В зависимости от типа работы выбирают различные насадки. Для выпиливания контуров используются толстые пилы, а для ажурной работы применяются тонкие полотна. Механизировать процесс обработки заготовок можно с помощью электрического инструмента. Для ускорения процесса отдельные модели снабжаются механизмом с маятниковым ходом.

Стационарный электрический инструмент, который монтируется на статичной поверхности, по принципу действия напоминает швейную машинку. Использование оборудования этого типа исключает погрешности перпендикулярного среза.

Выпиливание лобзиком требует соблюдения правил безопасности. Рабочее место должно быть правильно оборудовано. При работе рекомендуется использовать средства индивидуальной защиты.

Поделки мастеров, выполненные электролобзиком, выглядят изящно и стильно. В умелых руках обычный инструмент превращается в чудо лобзик, с помощью которого создаются невероятные шедевры. Художественное выпиливание может быть просто хобби или профессиональной деятельностью, потому что изделия ручной работы ценятся всегда. Об особенностях чудо лобзика и порядке выполнения интересных поделок пойдет речь далее.

Характерные особенности электролобзика

Чудо лобзик обеспечивает удобное выпиливание линий на деревянной основе, этому способствует узкое отрезное полотно. Для работы по дереву больше пригодится ленточная пила, а вот выпиливание из фанеры лучше получается чудо лобзиком. Основные достоинства инструмента заключаются в следующем:

Аккуратное выпиливание деталей, линия среза выходит достаточно гладкой, не требующая шлифовки.
Благодаря наличию в чудо лобзике узкого полотна, доступно выпиливание острых углов и мелких деталей.
Обработкавнутренних пазов начинается с отверстия, подготовленного сверлом № 3.

Относительно технических характеристик чудо лобзика, отмечаются такие черты:

Легкое натягивание и фиксация полотна.
Процесс выпиливания значительно легче, нежели ленточной пилой.
Выпиливание чудо лобзиком практически не создает угрозы получения травмы.
Инструмент не требует частой регулировки.

Существует несколько параметров, на которые следует ориентироваться при выборе чудо лобзика для выпиливания:

Основным является вместимость, этот показатель свидетельствует о величине между задней стенкой и режущим полотном. Существуют чудо лобзики с величиной от 12 до 26 дюймов.
Толщина материала, который способен обработать инструмент.
Количество ходов за 1 минуту.
Высота хода пилки.

Для выпиливания сложных элементов из фанеры в чудо лобзике используется два вида пилок, выполненных из стали.

Совет! Новичкам лучше тренироваться на полотне с крупными зубчиками, предназначенном для толстой фанеры. Также его применяют для изготовления разделочных досок. Мелкие зубчики на тонкой пилке позволяют выпилить филигранные элементы поделок из тонкой фанеры.

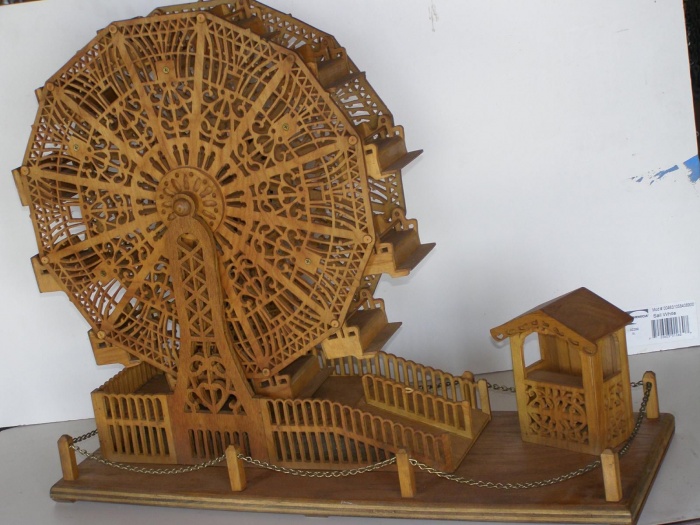

Результат работы профессионала высшего класса представлен на фото:

Подготовительные шаги

Выпиливание чудо лобзиком требует от мастера кропотливого труда, развивает усидчивость и терпение. Первоначально следует позаботиться об организации рабочего места. Обязательные условия для комфортной работы - качественная вентиляция и освещение. Частный дом предоставляет больше возможностей выбора подсобного помещения, в городской квартире подойдет застекленный балкон.

Вторым важным этапом является приобретение материала.Качественная фанера снижает риск расслаивания детали или появления трещин при выпиливании чудо лобзиком. Вторая причина нарушения целостности материала - неправильно подобранное полотно или непрофессиональные действия. Для выпиливания поделок предназначается фанера толщиной 3-4 мм. Предотвратить расслоение помогут следующие действия:

В зависимости от площади обрабатываемой поверхности разведите нужный объем смеси из воды и клея ПВА. Для небольших участков достаточно 2 столовые ложки воды и несколько капель клея.
После тщательного размешивания раствор наносится кистью на заднюю стенку заготовки из фанеры в 2-3 слоя.
Материал оставляют до полного просушивания.

Замечание! Клеевой раствор успешно заменит мебельный или паркетный лак.

Перед выпиливанием чудо лобзиком фанеру требуется зачистить. Сколы, микроскопичные трещинки, темные следы от сучков удаляют наждачной бумагой различной зернистости. Придать поверхности максимальную гладкость способствует зачистка фанеры против волокон. Сначала работают бумагой средней зернистости, финальные штрихи наносят мелкозернистой наждачной бумагой. Полное отсутствие заусенцев позволяет перейти к основным этапам работы.

Простой пример поделки для начинающих представлен ниже:

Процесс создания поделок

Подготовка чертежа, выпиливание чудо лобзиком, сборка деталей и декоративная отделка - ключевые шаги по созданию оригинальных поделок.

Перевод чертежа

Грамотно выполненный чертеж обеспечит быструю сборку готовых элементов в единую фигуру. В противном случае после кропотливого труда чудо лобзиком есть риск столкнуться с проблемой несовпадения пазов и необходимостью переделки отдельных деталей. Чертежи поделок можно взять из этой статьи или попробовать создать уникальный образец для выпиливания. После распечатки или рисования на бумаге, чертеж переносят на фанеру одним из удобных способов. В первом случае чертеж закрепляется кнопками на фанере и копируется при помощи ручки и линейки.

Для выпиливания поделок чудо лобзиком может пригодиться технология термо переноса тонера с бумаги на фанеру:

Подбирается материал с низким коэффициентом удержания тонера (по типу глянцевой бумаги).
В настройках принтера выбирается качественная печать для попадания большего количества тонера. Процедура выпиливания чудо лобзиком в этом случае облегчается.
Распечатанное изображение прикладывают лицевой стороной к фанере и обрабатывают утюгом. Для формата А4 достаточно одной минуты. Вместо утюга подойдет строительный фен.
После остывания бумаги ее удаляют. Если есть пробелы в очертаниях эскиза для выпиливания чудо лобзиком, их дорисовывают карандашом.

Оформление отверстий и выпиливание

Выпиливанию внутренних пазов чудо лобзиком предшествует оформление отверстий. Процесс включает следующие шаги:

Подготовить дрель с диаметром сверла 3 мм или шило соответствующих размеров.
Инструмент располагают посередине паза и проделывают отверстие.
Рабочий стол рекомендуется предварительно защитить дощечкой.
Наличие помощника только приветствуется.

Чтобы оформить чудо лобзиком внутренние пазы, пилочка вставляется в отверстие и закрепляется в верхней части инструмента. После обработки небольшого участка порядка 2 см проверяют ровность выпиливания. При некачественном срезе полотно лучше сменить более подходящим экземпляром. Если срез получился недостаточно ровным, попробуйте исправить недостатки плоским напильником.

Важно! Соблюдайте нормы безопасности, не допускайте попадание под пилку пальцев.

Зачистка деталей

По завершению выпиливания чудо лобзиком небольшие сколы на обратной стороне деталей зачищаются наждачной бумагой. Также подготовленные элементы поделки нуждаются в шлифовке. Ребра и задняя часть деталей сначала обрабатываются бумагой средней зернистости, на завершающей стадии применяют мелкозернистую шкурку. Внутренние пазы, вырезанные с помощью чудо лобзика, удобно зачистить закругленным напильником. Стремитесь к полному отсутствию неровностей и заусенцев по окончании выпиливания.

Достигнув желаемого результата, переходят к сборке деталей поделки, подготовленных чудо лобзиком. Интересный чертеж для выпиливания и фото полочки представлены ниже:

Заключительный этап

После сборки и подгонки всех деталей поделки переходят к склеиванию с использованием клея ПВА или «Титан». В зависимости от конструкции, многослойные элементы рекомендуется плотно обвязать прочной ниткой и оставить на просушку. Процесс длится не более 15 минут. Пример сложного для выпиливания чудо лобзиком изделия представлен далее на фото и чертежах:

Добавить декоративности позволяет выжигание узоров на отдельных элементах поделки. Предварительно рисунок наносят карандашом, после чего работают с электровыжигателем. Ажурная ваза для конфет станет достойным украшением стола:

Выпиливание чудо лобзиком - занятие кропотливое. Чтобы изделие прослужило длительное время, оно нуждается в декоративной обработке. Сохранению первозданной красоты природного материала способствует покрытие лаком по дереву. Для работы понадобится качественный состав лака и удобная кисть для клея. Стремитесь, чтобы на поделке не оставалось царапин и видимых разводов. При выпиливании чудо-лобзиком фигур животных или моделей механизмов, иногда прибегают к фрагментарному покрытию изделия красками. Этот прием приближает поделку к оригиналу.

Фанера — очень доступный, сравнительно недорогой материал для различных поделок. Вещи, сделанные из нее, могут иметь не только декоративное значение, но и быть полезными в нашей повседневной жизни, в быту.

Фанера — легко обрабатываемый строительный материал, который производится путем склеивания нескольких слоев шпона, специально обработанной древесной стружки.

Введение

Данные листы, которые можно применять для изготовления поделок и конструкций, могут отличаться:

количеством слоев шпона — трехслойная, пятислойная и многослойная;
породой древесины, из которых изготовлен многослойный лист (лиственные или хвойные);
по степени обработки (шлифованная с одной или с двух сторон, не шлифованная).

Строительные нормы и стандарты

Чтобы больше узнать о рассматриваемом строительном материале (о классификации всей фанерной номенклатуры, сортности, выпускаемых стандартных типоразмерах), который можно приобрести для изготовления множества изделий и поделок, рекомендуется ознакомиться с следующими документами:

ГОСТ 3916.1-96 «Фанера общего назначения с наружными слоями из шпона лиственных пород».
ГОСТ 3916.2-96 «Фанера общего назначения с наружными слоями из шпона хвойных пород».

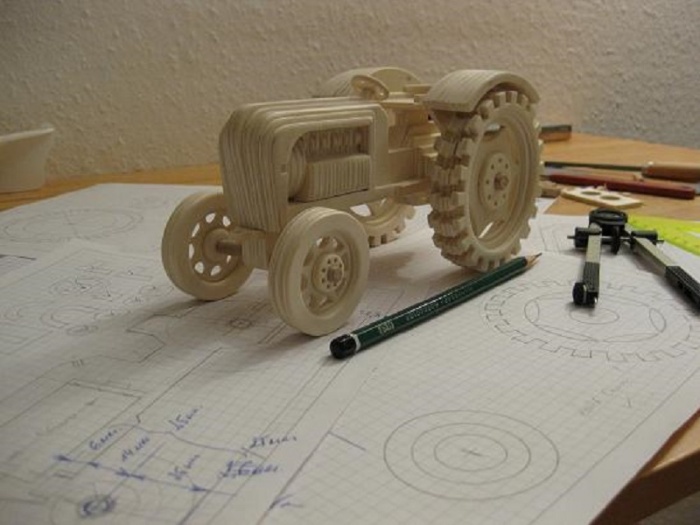

Схемы, чертежи и выкройки для изделий из фанерных листов

Чертежные программы для компьютеров

Сегодня без труда вы найдете схему, выкройку фанерной конструкции, чтобы потом с помощью систем автоматизированного проектирования подготовить любой чертеж (в том числе и выше приведенную выкройку кота). Далее с помощью плоттера вывести на бумажный лист необходимого формата.

Чертежные популярные программы наиболее легки в освоении и могут применяться в 2D и 3D моделировании, в том числе и для фанерных конструкций:

«КОМПАС» — комплекс автоматизированных систем, с возможностью оформления чертежей, согласно стандартам серии ЕСКДи СПДС;
AutoCAD — двух- и трёхмерная система автоматизированного проектирования и черчения.

Так что, если вы не сможете найти детального чертежа нужного вам изделия из фанерного материала, то прикладные возможности приведенного программного обеспечения помогут вам сделать полноценный чертеж по любым схемам и выкройкам, выложенные в интернете.

Каяк

Цена строительной фанеры, из которой сделан каяк, просто несоизмерима с тем удовольствием, которое получит человек, сделавший его своими руками, любящий водные прогулки на весельных лодках.

Каяк у эскимосов, это та же байдарка у алеутов – традиционная гребная лодка народов Арктики. Такая лодка может быть одноместной, двухместной или трехместной. Выложим чертежи каяка из фанеры для одного человека.

Алгоритм строительства гребной лодки из фанерных листов в принципе является общим, за исключением некоторых нюансов. Пошаговый порядок действий по раскрою, обработке и сборке каяка можно посмотреть на видео в этой статье.

Фанерный стол – просто и функционально

Понятные чертежи стола из фанеры своими руками, которые будет легко реализовать даже человеку, без особых столярных навыков и опыта. Крышка стола (1 лист) — 1300 х 600 х 16 (мм) Внутренняя стенка (1 лист) — 1170 х 400 х 16 (мм)

Фанерный конструктор

Различные чертежи конструктора из фанеры сейчас набирают все большую популярность. Сборка таких моделей из безопасного материала очень полезное занятие для детей, подростков. Такие поделки станут хорошими экземплярами коллекций, украсят уголок моделистов.

Танк

Этапы работ по монтажу танковой модели следующие:

Фанера шлифуется (сначала среднезернистой, а потом мелкозернистой шкуркой);
Чертежи аккуратно переводятся через копирку на зашкуренный мелкозернистым абразивом листовой фанерный материал.
В углах контурного перевода сверлятся дрелью сквозные отверстия (сверло 3 мм и более);
Закрепите пилку в лобзике и начинайте выпиливать элементы танка;

Обратите внимание!
Выпиливание деталей надо начинать внутри контуров заготовок танка, и только после уже по самому контору.

Совет!
Во время сборки фанерных узлов модели имейте под рукой различные типы надфилей, чтобы в любой момент подогнать элементы друг к другу.

После подгонки всех деталей можно начать их склеивание (например, клеем ПВА, «Титан»);

Совет!
Чтобы узлы и элементы танка прочнее и надежнее схватились друг с другом, можно на некоторое время после их склейки, обвязать ниткой или веревкой.

Пушку можно сделать, обрезав деревянную ручку кисточки для акварельной краски или из другого подсобного материала;
При желании на танк, или на любую другую модель, можно электровыжигателем нанести бортовой номер или другие надписи и узоры;
Для большей сохранности и декорирования модели их можно покрыть лаками и красками.

Машина – ретро (старый «Мерседес»)

Примечание!
Когда будете переносить эти чертежи машины из фанеры своими руками на сами фанерные листы, не забывайте перенести и цифры.

При сборке самой модели, внимательно смотрите на цифры.

В данном случае процесс осуществляется по следующему алгоритму, в соответствии с цифровыми обозначениями:

деталь или узел под номером 1 должна соединяться с другим номером 1;
а деталь под номером 2 крепиться соответственно со следующим номером 2 и так далее, пока машинка не будет собрана.

Пистолет

Чертежи пистолета из фанеры модели «Бульдог». При сборке соблюдаем те же правила, что и при сборке машины: одни и те же цифры должны монтироваться друг с другом.

Совет!
Данную модель пистолета лучше покрывать из флакона с распыляющейся краской, для лучшего сходства с оригиналом можно нанести слои черной краски.

Динозавр

Чертежи динозавров из фанеры, к примеру, представленные ниже, можно при проектировании исполнить в любом, нужном вам масштабе по представленной выкройке в чертежной программе для компьютера.

Подготовка материала, элементов модели и сама сборка не отличается сложностью, но придется запастись некоторым терпением при работе лобзиком и подгонке узлов модели друг к другу.

Салфетница – «Листья винограда»

Этот предмет в форме виноградных листьев всегда пригодится в домашнем хозяйстве по своему прямому назначению – для салфеток, так и для хранения, например, листов бумаги выбранного формата:

Ваза, подставка под карандаши, ручки, кисти

Чертежи вазы из фанеры, по которым можно легко выпилить поделку нужного вам размера:

Фанерное панно

Именно легкость и простота выпиливания лобзиком из фанерных листов различных конфигураций с разными размерами, монтаж из них различных конструкций, позволяет выполнить многообразные декоративные панно для стен нашего жилья. Любое панно, выполненное аккуратно – отличный подарок родным и знакомым людям.

Чертежи панно из фанеры, которое еще и выполняет в домашнем хозяйстве роль полочки:

Некоторые полезные советы и предупреждения:

При переносе выкроек, чертежей на фанеру используйте самый тонкий и острый грифель карандаша. Еще лучше использовать использованную шариковую ручку, тогда линии будут всегда одинаковые, и копировальную бумагу от шарика не порвется. Удобно переносить чертежи на фанеру с помощью лазерного принтера.
Для лучшего крепления деталей, где возможно, рекомендуется, чтобы ширина пазов соответствовала .
Есть два вида пилок с крупными и мелкими зубчиками. Новичкам удобнее научится пользоваться с толстой пилкой, а тонкой выпиливают мелкие детали, уже имея некоторый опыт и навыки пользования лобзиком.
Пилки должны пилить сверху — вниз, поэтому особое внимание обратите на правильное крепление пилки в лобзике.
Пилки легко могут ломаться, поэтому пилите аккуратно, не допускайте повисания деталей на пиловочном полотне.
Приобретая пилку, смотрите, чтобы зубчики были острыми, а сама она не должна легко сгибаться, а наоборот должна быть твердой. Удобны в работе не плоские, а так называемые «крученые пилки» — ими можно делать рез в любом направлении.
Для тех, у кого выпиливание конструкций из фанерных листов – хобби, нет необходимости приобретать ленточную пилу, достаточно приобрести электролобзик. Хотя все на любителя, некоторые мастера до сих пор часто прибегают к ручному лобзику, когда «надо прочувствовать материал».

Выводы

Перед выбором, приобретением и непосредственной работой с материалом, из которого будете выпиливать модели, панно, конструкторы и конструкции ознакомьтесь с его видами, классификацией по строительным документам (ГОСТ).
Для выпиливания приобретите качественный инструмент, оборудование и оснастку к нему.
Ответственно подойдите к выбору качественной фанеры. Не ограничивайтесь ее визуальным осмотром, простукайте ее на предмет внутренних пустот и расслоений, из-за плохого склеивания слоев шпона.
Перед самой работой лобзиком оптимально оборудуйте свое рабочее место. Особое внимание уделите его хорошему освещению, чтобы отлично был виден рез, разметка и не уставали глаза. Не плохо для освещения места работы с лобзиком применять стробоскоп. Удобного и комфортного пиления!

Просмотров
