Как крепить крышу к стенам из пеноблока: порядок выполнения работ. Правильное крепление мауэрлата к газобетону – возможные варианты, проверенные на практике Опирание крыши на стены из пеноблока

Вес от несущих конструкций крыши, ее покрытия, а также нагрузки от атмосферных осадков равномерно распределяются и передаются на стены дома. Именно поэтому при выборе покрытия и конструкции крыши важно учитывать прочность и несущую способность стен. Если говорить о пористых стеновых материалах (пенобетоне, газобетоне), то они плохо переносят воздействия на скол и значительные точечные нагрузки. Именно поэтому стропильная система дома из газобетона и другие несущие крышные конструкции должны опираться не на материал стен, а на более прочную основу, которая будет равномерно распределять и передавать нагрузку. Кроме этого, к крышам газобетонных сооружений предъявляются другие не менее значимые требования.

Начнем с того, что крыша дома из газобетона может быть:

• Плоской. Ее уклон находится в пределах 2-4° в зависимости от используемого покрытия и количества его слоев.
• Скатной. Уклон скатной крыши в доме из газоблоков может быть в пределах 10-60° и тоже зависит от выбранного кровельного покрытия. Если используется мягкая черепица, то уклон не может быть меньше 12° для защиты от протекания. Профилированный лист и металлочерепицу можно укладывать на скаты с меньшим уклоном.

Важно! Крышу газобетонного дома лучше делать из легких материалов. Причем эти требования предъявляются не только к каркасу, но и к кровельному покрытию.

Лучшим каркасом для крыши дома из пенобетона и газоблоков будет деревянная стропильная система. Она достаточно легкая и прочная. Что касается плоских крыш, то их каркас тоже можно сделать из деревянных балок. Для устройства кровли лучше взять легкие кровельные материалы:

• металлочерепицу;
• профнастил;
• мягкую черепицу;
• для плоских крыш подойдут рулонные материалы и мембраны.

От использования шифера и натуральной черепицы для кровли газобетонного дома лучше отказаться. Эти материалы сами по себе достаточно тяжелые, поэтому требуют устройства массивной и тяжеловесной стропильной системы.

Внимание! При строительстве дома из газобетона своими руками стоит помнить, что все перекрытия и несущий каркас крыши должны опираться не на газо- и пеноблоки, а на монолитный армирующий пояс, который изготавливается по всем несущим стенам на высоту 20 см из монолитного железобетона.

Плоская крыша

В этом разделе мы расскажем, как сделать плоскую крышу в доме из газобетона своими руками. Небольшой дачный домик, построенный из газоблоков, можно перекрыть плоской совмещенной крышей, то есть без обустройства чердака. Конструкция такой крыши состоит из следующих составляющих частей:

1. В качестве несущего каркаса используются деревянные балки.
2. Между этими несущими элементами закладывается теплоизоляционный материал. Для этого предварительно снизу балки подшиваются досками. На них укладывается слой пароизоляции, а потом утеплитель.
3. Далее поверх утеплителя настилают слой гидроизоляции, которую крепят степлером к балкам.
4. После этого следует выполнить деревянную обрешетку и уложить на нее один из листовых материалов: ОСП, влагостойкую фанеру, фиброцементные плиты или плоский шифер.
5. Далее следует слой гидроизоляционного покрытия. Для этого можно использовать полимерную мембрану, мастику или битумно-полимерные рулонные изделия.

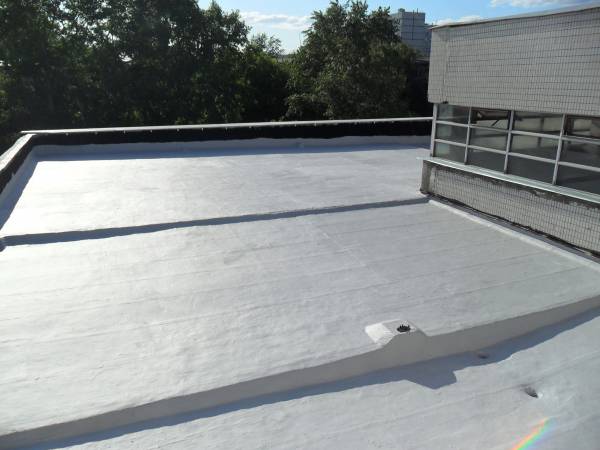

Мастика

Выполняя плоскую крышу для дома из газобетона своими руками, можно выполнить кровлю из полимерной мастики. С ее помощью легко обустроить многослойное сплошное водонепроницаемое покрытие. Его необходимо дополнительно армировать стеклосеткой, полиэстеровым волокном, стеклотканью и т.п. Мастика наносится на тщательно подготовленное и очищенное основание. Если вы делаете крышу над небольшим домиком, то мастика идеально подходит в качестве покрытия, поскольку легко наносится и быстро сохнет, образуя непромокаемое покрытие.

Совет: самостоятельно обустраивать мастичную кровлю над большим домом не рекомендуется, поскольку сложно получить равномерное покрытие и выдержать одинаковую толщину мастичного слоя на всей площади покрытия.

Битумно-полимерная кровля

Плоская крыша для дома из газобетона из битумно-полимерных материалов делается с двухслойным покрытием. Фиксация рулонного материала осуществляется при помощи мастики или газовой горелки. Для лучшей адгезии с основанием его обрабатывают специальной грунтовкой.

При выполнении битумно-полимерной кровли придерживаются следующих правил:

1. Полосы материала приклеивают вдоль карниза снизу вверх. Каждая последующая полоса должна перекрывать предыдущую на 10 см. При укладке второго слоя нужно обеспечить сдвижку швов в половину ширины рулона, но не меньше чем на 20 см.
2. Запрещено организовывать примыкания кровли к вертикальным конструкциям под прямым углом. Для этого нужно делать специальные отбортовки, чтобы добиться угла в 45°. Высота примыкания не менее 35 см.
3. Верхний слой рулонного покрытия должен иметь защитную посыпку в виде минеральной крошки.
4. Если вы возводите жилой дом из пеноблоков, то для кровли лучше выбрать рулонный материал с прочной армирующей основой. Самой прочной из них считается полиэстер, далее следует стеклоткань и самая непрочная основа – это стеклохолст.

Внимание! Зимой запрещено перемещаться по кровле из битумно-рулонных материалов и убирать снеговые заносы с неэксплуатируемой крыши.

Полимерная мембрана

Плоская крыша для дома из пеноблоков может быть покрыта следующими видами мембран:

1. ЭПДМ – это эластичное покрытие из синтетического каучука, которое приклеивается к основанию, как и рулонные материалы на основе битума. Для фиксации используют резиновый клей. Также такую мембрану можно крепить балластным методом, пригрузив сверху плиткой или гравием.
2. ТПО – это материал на базе термопластичных полиолефинов. Такое изделие довольно долговечное и обладает химической устойчивостью. Применяется в балластно-кровельных системах.
3. ПВХ – это изделия из армирующего слоя и пластифицированного поливинилхлорида. Это долговечный слабогорючий материал, который устойчив к УФ излучению. Полосы мембраны склеиваются горячим воздухом и могут фиксироваться на основании балластным способом или механическими креплениями.

Скатные крыши

Если вы решили построить жилой дом из пеноблоков или газобетона, то чаще всего в нем используются скатные крыши. Устройство такой крыши намного проще, доступен больший ассортимент кровельных материалов. Также скатные крыши имеют лучшие технические характеристики.

Чаще всего в качестве покрытия в таких домах используют следующие материалы:

• профилированный лист;
• ондулин;
• мягкую черепицу;
• оцинкованный лист;
• композитную черепицу;
• металлочерепицу.

Рассмотрим подробнее самые распространенные кровельные материалы.

Профлист

Дачные пеноблочные дома чаще всего покрывают профнастилом. Обычно для этих целей используют профили с высотой волны 21 мм. Они крепятся к деревянной обрешетке, уложенной по стропильной системе. Для фиксации листов используют оцинкованные саморезы с резиновыми герметизирующими шайбами.

Профилированные листы укладываются от карниза к коньку с нахлестом соседних полос на 10-30 см в зависимости от уклона ската. Нахлест листов в одном ряду составляет 1-2 волны. К достоинствам этого материала стоит отнести следующее:

• небольшой вес;
• приемлемая цена;
• большой выбор расцветок;
• минимальное количество отходов;
• простота монтажа;
• устойчивость к погодным воздействиям;
• долговечность.

Металлочерепица

Благодаря волнам продольного и поперечного направления материал очень схож с натуральной черепицей, но значительно легче нее. Монтаж металлочерепицы очень схож с принципами монтажа профнастила. Она крепится на обрешетку при помощи саморезов, вкручиваемых в желоб.

Благодаря особому покрытию металлочерепица особенно устойчива к погодным воздействиям, солнечному излучению, коррозии. Покрытие имеет стойкий цвет и красивый блеск. Однако в процессе монтажа на сложную крышу процент отходов материала может возрастать до 50.

Мягкая черепица

Данный материал выполняется в виде отдельных гонтов. Это многослойное покрытие, изготовленное из модифицированного битума на основе стеклохолста. Это материал отличается изобилием расцветок и привлекательностью.

Монтируется мягкая черепица на сплошную обрешетку из ОСП, влагостойкой фанеры или досок. Материал сначала приклеивается к основанию, а после дополнительно фиксируется при помощи гвоздей. Стыки обязательно обрабатываются мастикой. Срок службы мягкого покрытия доходит до 50 лет.

День добрый или вечер!

Вижу, что тщательно подходите к решению проблем каждого вопроса, очень понравилось, вот и решился обратиться!
Так таковой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), в связи с тем, что нет армопояса.
Подробнее.
Дом выстроен следующим образом.

1. Грунт на котором стоит фундамент песок с глиной (т.к. когда бурили сваи, эта смесь (светлая в виде песка) и выходила).
2. По грунтовым водам, вода летом стоит где то метрах на 4 (со слов человека продавший участок), но когда были сделаны сваи на глубину порядка 2,4 м воды не было; за участком вырыт ров для сбора весенней воды и вывод за дорогу, глубиной в 1,5 метра.
3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но в 300 метрах перед ним гора, а за ним в 200 метров идет железная дорога (магистраль на г. Москву через г. Пермь) иногда незначительная вибрация ощущается.
4. Фундамент 7,15 м на 8,12 м с перемычкой виде креста внутри дома, ростверк 60 см (высота)*40 (ширина) см (40 в земле + 20 над ней), сделаны сваи через каждые 1,1-1,3 от друг друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая и перемычки (примерный вид фундамента прикреплен), арматура использовалась 10".
5. Заливался в октября прошлого года(2012), марка бетона М200, (схема приложена).
6. В этом году начал возводить стены (июнь 2013).
7. Затем выложен рубероид в 2 слоя, цоколь в три кирпича М150 (с продухами по 2 штуки на комнату).
8. Далее пошел у нас газоблок (600*188*300).Первый этаж 13 рядов где то 2,4 м, на них положены балки перекрытий (10 шт), так как первый этаж 5-ти стенок, балки были расположены следущим образом: задняя часть дома (где нет эркера) балки 150*150 где-то по 4 метра, опирание на стену и перегородку по 30 см (на всю ширину блока), передняя часть дома (с эркером) балки 100*150 по 5 метров, ну и одна от эркера до перегородки 6 м все опираются с каждой стороны по 30 см (обмотаны рубероидом).
9. Далее возводилась мансарда боковые стены по 1,2 метра высотрой фронтоны по 2,3 м.
10. Блоки клали на клей.

Вот и самая развязка.
Начал думать как поставить монсардную крышу, к чему крепить, ну и полез в инет читать, что да как. Вычитал что необходим армопояс (раньше и не слышел о таком, думал газоблок кладется как и кирпич и по этому в инет не лазил и строители говорили 100 лет дом простоит) и соседи не делали его и брус к блоку прикрутили, а тут на тебе, армопояс нужен был между первым и втором этажом и на уровне 1,2 от второго этажа перед тем как возводить фронтоны, арматуру клади между рядами газоблока. Что за чудо материал, как над ребенком над ним трясись. Но уже поздно, все возведено. "Вот он локоть, а не укусишь"ю Ну и начал на форумах спрашивать, что да как, а мне все кричат, развалится, разбирай все и по новой делай. Решил спросить совета у Вас. Денег лишних нет, чтоб все ломать и делать заново.

Вот и психологический момент. Напугали меня всякими страшилками. Я думал возвести ломаный армопояс (по скатным поверхностям стен фронтонов) в 3 стеклопластиковые арматуры 8-кой с перевязкой в 1 м, ширина пояса 25 см и высота 20 см, на него брус 100*150 мм с шагом шпилек в 1,5 метра, затем возводить мансарду с шагом стропильной ноги в 600-700 мм (доска 50*150). Вид стропил приложен и примерный вид крыши. Что скажете про данную ситуацию, может, что то укреплять надо, может и не надо? Как возвести мансарду из газаблока 600*188 (высота) * 300 (ширина)?

Блоки из пенобетона отличный выбор для строительства дома. Они совмещают в себе функции конструкционного материала и теплоизоляции.

Однако из-за наличия пор стены из них отличаются от плотного кирпича или бетона. Поэтому у многих возникает вопрос - как крепить крышу к пеноблоку? В нашей статье постараемся на него ответить, рассмотрев возможные варианты исполнения этого узла строений.

Почему нужно обратить особое внимание на крепление крыши к пеноблочному строению

Все дело в пористой структуре материала, ее видно в приближении на фото выше. Он легко выдерживает нагрузку, распределенную по большой площади. Если же ее приложить точечно, то поверхность продавиться.

Тонкие стенки между порами легко разрушить. С кирпичом или плотным бетоном такого не происходит. По этой же причине и крепеж расшатывается в пеноблоке. Гвоздь в него легко вбить, но он не будет прочно сидеть, расшатать и вытащить его можно даже голыми руками.

Поэтому и нужно уделить особое внимание к креплению кровли в пеноблочных зданиях. Если процедуру неправильно выполнить, то стены могут разрушиться.

Типы кровли пеноблочных строений

С пеноблочными строениями используются все существующие типы кровли. В принципе их можно разделить всего на две группы, плоские и скатные.

Плоские кровли

С ними проблем не возникает вообще. На стены укладывают плиты покрытия или перекрытия по ним делают кровельный пирог. Нагрузка от плит равномерно распределяется по всей площади сечения стен.

Пеноблоки, на которые опирается кровля, оказываются в таких же условиях, как и если бы мы продолжали возводить стену выше, и это был бы вес верхних этажей, а не крыши.

Скатные кровли

Их видов больше:

• односкатные;
• двухскатные;
• мансардные;
• вальмовые или четырехскатные;
• полувальмовые.

Кроме того есть крыши сложной формы, которые не классифицируются. Но нам это не важно, все эти крыши подразумевают стропильную конструкцию, которая поддерживает кровлю.

Нагрузка от стропил, если крепить их прямо к стенам будет точечной, поэтому и возникают проблемы конструирования узлов крепления крыши к пеноблоку. Для начала рассмотрим особенности стропильных конструкций.

Элементы и типы стропильных конструкций

Как и понятно, главная деталь — это стропила, связанные между собой обрешеткой, они держат вес кровельного пирога.

Их делят на два типа:

1. наслонные;
2. висящие.

Первые опираются обоими концами (нижние называют стропильными ногами) на стены, мауэрлаты или стойки.

Второй тип имеет опору только ногами, верхние концы висят свободно. Вкупе с другими элементами они могут образовывать стропильную ферму.

На рисунке сверху изображены наиболее распространенные типы стропильных ферм (не называем их конструкциями, так это подразумевает все стропила и обрешетку).

И еще два пояснения:

1. Бабка на четвертом рисунке — это то же самое, что стойка, автор рисунка применил термин принятый у реставраторов, чем у инженеров (автор этой статьи с ним почти не встречался).
2. Затяжка тоже чаще называется стяжкой (вообще, многие строительные термины имеют много названий, даже в нормативных документах это встречается).

Крепление без армопояса

Сразу рассмотрим более простой способ, как ставить крышу на пеноблок, когда детали кровли укладываются прямо на поверхность кладки. Этот вариант чаще всего используется в небольших постройках, возведенных своими руками.

На что надо обратить внимание

При креплении крыши к зданию из пеноблоков нужно особое внимание уделить следующим деталям стропильной конструкции.

Мауэрлат

К пеноблоку нельзя крепить детали стропильной системы без этой детали. Мауэрлат равномерно распределит вес кровли по всей площади стены. Его ширина должна быть максимальной, лучше всего, если она будет равна ширине стены.

Крепится мауэрлат к кладке с помощью запущенных в нее шпилек или нагелей. Желательно сажать их на раствор или вклеивать. Также диаметр нужно выбирать не менее 30 мм, чем он больше, тем меньше будет расшатывание крепления в пеноблоке.

Стойка, верхние концы наслонных стропил

Если стойки или верхние концы наслонных стропил опираются на перегородку, сделанную тоже из пеноблока, то поверх ее необходимо положить прогон. Он распределит нагрузку по всей площади, также как мауэрлат на внешних стенах.

Затяжки

Висячие стропила без затяжек «разъезжаются» в стороны. Препятствовать этому может только стена. В случае пеноблока эта нагрузка может расшатывать шпильки, которыми крепится мауэрлат. Поэтому затяжки должны быть обязательно и желательно не приподнятые.

По этой же причине нежелательно устраивать мансардную крышу, боковые стропила которой тоже передают горизонтальное усилие на стену. Обойти все ограничения можно, если дополнительно закрепить стропильные ноги, выпущенные за габариты стены к балкам перекрытия, которые будут играть роль затяжек.

Крепление кровли с армопоясом

Более надежной конструкция получается, если предусмотреть армопояс (второе название монолитный пояс).

Что такое армопояс

Армопояс представляет собой ленту монолитного железобетона толщиной до 0,5 м по верхнему краю стены. Он устраивается не только по пеноблокам, но и по кладке из любого штучного материала (к примеру, кирпича).

Его задача дополнительно связать кладку и равномерно распределит нагрузки по всем четырем (или больше) стенам. В случае с ячеистыми бетонами он дополнительно защищает поверхность от продавливания.

Монолитный пояс можно сделать в опалубке, но обычно выкладывают с внешней и внутренней стороны стены два ряда из блоков небольшой толщины так, чтобы получился лоток между ними (иногда выпиливают лоток, получая «U»-блок). В него устанавливают арматурный каркас и укладывают бетон.

Устройство армопояса немного усложняет конструкцию здания, но увеличивает его надежность и прочность. Цена строительства вырастает тоже незначительно, так как стали и бетона нужно немного. Для строений большой площади и с тяжелой кровлей монолитный пояс почти обязателен.

Крепление кровли к пеноболкам с армопоясом

К армопоясу стропила можно закрепить и без мауэрлата, теми же способами, но лучше все же установить его. В дерево мауэрлата устанавливать крепеж легче. Сам мауэрлат соединяется с монолитным поясом двумя способами, инструкция следующая.

• При заливке бетона в него закладываются шпильки-анкера. Под них сверлят отверстия в мауэрлате и притягивают его к бетону гайками с шайбами. Наиболее надежный способ, но требует точной разметки отверстий перед сверлением. На видео в этой статье показан именно такой вариант.

• Отверстия под шпильки сверлят, уже уложив мауэрлат на бетон. Сверло проходит сквозь дерево и бетон. Дополнительно шпильки можно закрепить клеем или использовать самораспорные анкера.

Внимание. Между мауэрлатом и стеной (армопоясом) обязательно делают гидроизоляцию.

Первые два способа монтажа стропил показаны на рисунке после заголовка этого раздела статьи, они наиболее распространены.

• В стропилах выбираются уступы, которыми они упираются в мауэрлат. Дополнительно по краям устанавливаются уголки. Можно также выбрать пазы и в мауэрлате, это более надежно закрепит стропила, и исключит возможность их смещения вдоль стены, если разрушится уголок.
• Стропильная конструкция упирается в мауэрлат низкой затяжкой — тоже ставят угольники.

Отметим, что дополнительно можно связать мауэрлат и стропило проволокой. Остальные способы монтажа стропил показаны на рисунке ниже.

• К стропилам с помощью стальных пластин крепят опорные бруски, которыми они упираются в мауэрлат. Дополнительно вдоль мауэрлата может закрепляться металлический прокат угольник, под который выбирается поперечный паз в стропильной ноге.
• Упорный брусок крепиться стальной пластиной, а двумя брусками, которые тоже создают дополнительную опору.
• Этот способ был уже показан на предыдущем рисунке.
• В торце стропила выбирается «V»-образная выемка, которой оно опирается на мауэрлат. В этом случае стропильная нога не выходит дальше стены.
• Комбинация способов «1» и «4».
• Способ «4», но при этом продолжением стропила, образующим выпуск за стены, являются бруски, на которых тоже выбраны упоры.

Совет. Пенобетон легко напитывается влагой, в том числе и от дождей. Поэтому обязательно делайте большие свесы кровли, для которых и необходимы выпуски стропил.

Отметим, что на всех предложенных узлах крепления кроме варианта «4» присутствует еще дополнительное крепление - хомут. Изготавливают его из проволоки, ленты и других подобных материалов.

Он охватывает стропильную ногу и притягивает ее вниз. Сам хомут с помощью дюбелей крепиться к внутренней стороне стены. Применять его можно, если нужно обеспечить дополнительную надежность соединения стены и кровли, например, когда крыша очень тяжелая.

Вот и все, что мы хотели рассказать о том, как ставить крышу на пеноблоки. Надеемся, наша статья была интересной, и принесла вам практическую пользу. Отлично если вы смогли воспользоваться нашими советами и воплотили один вариантов конструкции этого узла при строительстве на своем участке. Пусть крыша вашего дома будет надежной, а небо над ней безоблачным.

Для правильной установки и монтажа стропильной системы кровли, грамотного распределения сильных нагрузок на здание, строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое фиксируется в верхней части стен. При этом его следует надежно закрепить.

Если строители применяют стропила из металла, то возникает необходимость в мауэрлате из двутавра. Он крепится к стене из газобетона без армопояса и выполняет две функции:

• распределяет нагрузки, которые передаются на стены строения;
• к металлическому мауэрлату прикрепляют стропильные элементы кровли.

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию. Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Разновидности крепления

Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, — это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

Гидроизоляция при установке

Между мауэрлатом и стенкой строения нужна гидроизоляция. С этой целью можно применять полиэтилен, стройматериалы в рулонах либо современные гидроизоляционные средства. Такие работы крайне важны при строительстве здания, в противном случае в области соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершительным этапом монтажа.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты полагают, что предпочтительнее устанавливать сплошную деревянную конструкцию по периметру поверхности стенок. В этом случае нужно скрепить деревянные бруски в единый мауэрлат при помощи замка. Его размеры будут зависеть от характеристик бруска. После того, как вы определитесь с видом крепления конструкции к газобетону, рассчитаете расположение и число элементов, можно начинать установку. Прежде всего, рабочим нужно подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой. Важно помнить о том, что области контакта деревянных брусьев и бетонной поверхности происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный стройматериал, уложенный под конструкцию мауэрлата. Для хорошей гидроизоляции применяется два плотных слоя материала. Можно использовать рубероид или более дорогостоящие средства.

Кроме того, следует учитывать, что при применении шпилек либо анкера нужно заранее проделать отверстия в поверхности газобетона. Но эта задача решается сложнее, чем это может показаться на первый взгляд. Сложность заключается в том, что использование строительного уровня нельзя установить крепления ровно в вертикальном положении, тем более в жидкую бетонную смесь. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. С этой целью специалисты используют ровную деревянную доску. На ней отмечают точное месторасположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны находиться другие. После этого строители переносят точки непосредственно на брусок, сверлят отверстия согласно отмеченным точкам. Затем следует расположить отверстиями на зафиксированные болты и затянуть деревянный брусок с помощью гаек. С металлической проволокой работы выполняются значительно проще. Для этого в бруске просверливают 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

В заготовленные отверстия рабочие продевают металлическую проволоку, скручивая кончики.

Кровля дома относится к ограждающей конструкции здания, которая предназначена для защиты внутренних помещений от внешних воздействий. Крыша любого здания состоит из нескольких слоев: несущего основания (стропильной системы) и многослойного гидроизоляционного покрытия. Основание крыши дома должно выдерживать нагрузку от веса покрытия, а также ветровые и снеговые нагрузки. Все это передается, в свою очередь, на стены дома. Многослойное покрытие защищает внутреннее пространство от внешних осадков, ветров и холода, а также препятствует возникновению теплопотерь.

Схема армирования дома из газобетона.

Кровля для дома из газобетона в зависимости от угла наклона может быть плоской и скатной.

Плоская крыша может иметь наклон 1,5-2,5 % (то есть 1,5-2,5 см на 1 м длины). Уклон зависит от материала и количества слоев.

Скатные крыши дома из газобетона могут иметь различный угол наклона, который тоже зависит от вида материала. Для мягких кровель наклон меньше, он должен быть не более 50%. Для листовых материалов, отличающихся большей твердостью, максимальный угол наклона может достигать 90 градусов.

Схема крыши дома из газоблоков.

В качестве верхнего покрытия могут использоваться различные кровельные материалы, отличающиеся своими характеристиками. Выбор зависит от различных критериев (вида крыши, условий эксплуатации, климата и прочего).

Несущее основание крыши на газобетоне может выполняться в различных вариантах из нескольких видов материалов. Для плоской крыши это может быть бетонная или железобетонная плита перекрытия или стяжка, а также сборная стяжка из листовых материалов. Для скатных кровель используется стропильная система, выполненная из металлических или деревянных элементов.

Материалы для плоской кровли

Схема силового железобетонного пояса.

Плоские кровли в домах из газобетона, как правило, устраиваются совмещенными, то есть без устройства чердака. Наиболее часто в качестве несущего основания используются листовые материалы — ОСП, фанера, плоский шифер, фиброцементные плиты. Листы укладываются на деревянную обрешетку по несущим балкам. Утеплитель закрепляется между несущими балками.

В качестве гидроизоляционного покрытия используются битумно-полимерные рулонные материалы и полимерные мембраны.

Плоские крыши дома из газобетона могут выполняться из полимерной мастики, которая образует многослойную сплошную пленку. Покрытие необходимо армировать материалом, имеющим основу, которая не подвержена гниению (стеклосетка, волокна полиэстера и т.п.). Перед нанесением мастики необходимо тщательно подготовить основание, удалить всю грязь и пыль. Затем состав наносится на основание, после высыхания образуя монолитную гидроизоляционную пленку. Основным недостатком такого покрытия является неравномерное покрытие, сложное устройство, так как трудно выдержать одну толщину на всей площади. Поэтому делать крышу дома из газосиликатных блоков из мастик не рекомендуется.

Битумно-полимерные рулонные варианты

Схема мансардной ломаной крыши своими руками.

Битумно-полимерные материалы обычно укладываются в два слоя. Закрепляются они огневым способом при помощи газопламенного оборудования либо с помощью мастики. Для лучшего сцепления поверхность основания рекомендуется обработать битумной грунтовкой.

Рулоны наклеиваются на основание снизу вверх параллельно карнизу. Каждый последующий кусок рулона наклеивается на предыдущий с нахлестом примерно 100 мм. Второй слой укладывается на первый. При этом швы должны смещаться по отношению к нижним на величину в половину рулона или не менее 200 мм.

При использовании битумно-полимерных рулонов запрещается устройство примыканий материала в 90 градусов к вертикальным элементам. Необходимо предусмотреть специальные «отбортовки» с углом примыкания в 45 градусов. Высота примыкания может быть различной и зависит она от климатической местности, но должна быть не менее 350 мм.

Верхний слой битумно-полимерного покрытия должен иметь защитный слой в виде посыпки из минеральной крошки. Это способствует защите крыши дома из газобетона от негативного воздействия ультрафиолетовых лучей, от механических повреждений.

При выборе битумно-полимерного материала необходимо обратить внимание на тип армирующего слоя и гибкость на брусе. Армирующий слой напрямую влияет на прочность на разрыв и на долговечность материала. Самым дешевым, но и самым непрочным является стеклохолст. Наилучшей прочностью обладает полиэстер, стоимость которого гораздо выше. Промежуточное положение занимает стеклоткань.

Схема крепления к стене мауэрлата с помощью армопояса со шпильками.

Гибкость на брусе характеризует хрупкость битумного покрытия при пониженных температурах. Эластичность рулонов обеспечивается за счет добавок в виде специальных модификаторов. Битумно-полимерные материалы эконом-класса имеют гибкость на брусе до -5 градусов, средний класс — до -15 градусов и премиум-класс — до -25 градусов.

При использовании битумно-полимерных рулонных материалов следует запомнить, что в зимнее время категорически запрещено передвижение людей по плоской кровле. Кроме того, нельзя убирать снег с неэксплуатируемых крыш.

Полимерные мембраны

Кровельные мембраны подразделяются на три основные группы:

• EPDM (ТЭПК);

Схема утепления и звукоизоляции чердака.

EPDM мембраны представляют собой кровельную резину (или синтетический каучук). Особенностью материала является повышенная эластичность и высокое относительное удлинение, достигающее 600%. Такие мембраны выпускаются без армирующего и бронирующего слоя. Толщина материала — 1,2-3 мм.

Мембрана наклеивается на основание аналогично битумно-полимерному покрытию. Отличие лишь в том, что для приклеивания используется резиновый клей, который наносится сплошным или точечным покрытием на полотна. Затем мембрана прокатывается каучуковым роликом.

EPDM мембрану можно закрепить балластным способом, когда полотно не приклеивается к основанию. В данном случае крепление осуществляется за счет пригруза сверху гравием или плиткой.

ПВХ мембраны состоят из пластифицированного поливинилхлорида и армирующего слоя из стеклосетки. Такие мембраны относятся к слабогорючим материалам. Особая рифленая поверхность обеспечивает защиту от воздействия ультрафиолетовых лучей. Толщина мембраны составляет 1,2-1,8 мм. При этом производители гарантируют срок службы до 35 лет и гибкость на брусе до -25 градусов.

Полотна мембраны склеиваются между собой с помощью горячего воздуха, для чего используются специальные кровельные сварочные аппараты либо промышленный фен. При переменчивой погоде и при сильных ветрах сделать качественные швы сложнее, это необходимо учесть.

Схема крыши своими руками.

На несущее основание ПВХ мембраны закрепляются при помощи механического крепления или балластно-кровельной системы.

ТПО мембраны изготавливаются на основе термопластичных полиолефинов. В составе мембраны не содержатся пластификаторы, это обеспечивает более длительный срок службы, чем у ПВХ мембран. Кроме того, ТПО материал обладает высокой химической стойкостью. Однако высокий коэффициент линейного расширения приводит к образованию волн на кровле с механическим креплением. Поэтому чаще всего ТПО мембраны используются в балластно-кровельных системах.

Материалы для скатной кровли

При строительстве домов из газобетона большое распространение получили скатные крыши. Связано это с более простым устройством кровли, широким выбором кровельных материалов, лучшими техническими свойствами.

Наиболее распространенными кровельными материалами, используемыми в малоэтажном , являются:

• профлист;
• мягкая черепица:
• металлочерепица;
• композитная черепица;
• ондулин;
• гладкий оцинкованный лист.

Кровля из профлиста

Схема строения двускатной крыши.

Профлист получают путем проката гладкого оцинкованного листа вальцами. Листы выпускаются длиной до 12 м, шириной до 1,05 м. Высота волны может быть различной. Для наиболее приемлемым является профиль высотой 21 мм.

Профлисты крепятся на стропильную систему, состоящую из балок и обрешетки. Листы закрепляются на обрешетке при помощи саморезов или гвоздей, устанавливаемых в волну. Устройство кровли начинается с установки ендов и карнизных планок. После этого осуществляется монтаж профилированных листов, которые укладываются снизу вверх с нахлестом в продольном и поперечном направлениях. Заключительный этап — монтаж торцевых планок, коньков, планок примыкания, вентиляционных и проходных элементов.

Резка материала осуществляется с помощью ножовки по металлу, ручной электропилы или ножниц. Срезы необходимо обработать специальной краской, что предохранит листы от коррозии. Нельзя использовать болгарку, так как от излишнего перегрева лакокрасочный защитный слой профлиста сгорает.

При работе с профилированными листами, даже при устройстве сложной кровли дома из газобетона, образуется минимальное количество отходов. К достоинствам профнастила следует еще отнести невысокую стоимость материала, большой ассортимент расцветок, легкость монтажа, долговечность, устойчивость к различным внешним воздействиям.

Крыша из металлочерепицы

Схема дома из газобетона.

Металлочерепица представляет собой металлические листы длиной 2,5-4 м и шириной 1,15-1,185 м. Отличительной особенностью является наличие волн как в продольном, так и поперечном направлении. Такое устройство делает кровельный материал схожим с традиционной черепицей.

Металлочерепица крепится на обрешетку. Для устройства обрешетки используются бруски размером 40х90 мм, 32х100 мм, доски 180х25 мм с шагом 300-350 мм. Вдоль ендов и карнизов обрешетка монтируется сплошным настилом. Листы металлочерепицы крепятся в желоб под поперечным ребром листа. Крепление осуществляется при помощи саморезов, средний расход — 6-8 штук на 1 кв.м. В остальном монтаж материала схож с монтажом профлиста. Коньки дополнительно герметизируются при помощи коньковых уплотнителей.

Металлочерепица имеет различное покрытие, которое придает материалу устойчивость к атмосферным воздействиям, коррозии, придает покрытию стойкость цвета и блеск.

При монтаже кровли из металлочерепицы возникает большой процент отходов материала, возрастающий по мере усложнения формы крыши дома из газобетона. В некоторых случаях отходы могут достигать 50%.

Мягкая черепица

Мягкая черепица представляет собой отдельные гонты длиной 1 м и шириной 250-350 мм. Материал имеет многослойную структуру: нижний слой изготавливается из модифицированного битума с нанесенным на него клеем, центральной слой — стеклохолст, верхний слой — модифицированный битум с декоративным покрытием из минеральной крошки. Мягкая черепица отличается широким многообразием расцветок и привлекательным внешним видом.

Монтаж гибкой черепицы осуществляется на сплошную обрешетку, выполненную из фанеры, досок, ОСП. Сначала на кровлю крепятся карнизные планки, затем устанавливаются ендовые ковры. Укладку гонтов необходимо начинать с коньково-карнизной части. Покрытие сначала приклеивается к основанию, а затем дополнительно закрепляется кровельными гвоздями. Стыки между гонтами обрабатываются мастикой. Заключительный этап монтажа гибкой черепицы — устройство коньков, проходных и вентиляционных проходов, торцевых планок.

Срок службы мягкой черепицы — 25-50 лет. Кровельный материал идеально подходит для устройства крыш сложной формы. Обрезки после работ составляют 3-5%. При монтаже покрытия стоит учесть, что при температуре ниже -5 градусов работать с ним нельзя.

Покрытие из ондулина

Ондулин представляет собой волнистые листы на битумной основе. Материал имеет армирующий слой из кровельного картона или целлюлозных волокон. Поверхность ондулина покрыта смолой и минеральным пигментом. Стандартные размеры листа материала — длина 2 м, ширина 0,96 м, толщина 3 мм. На один такой лист приходится 10 волн.

Ондулин относится к кровельным материалам эконом-класса. Стоит покрытие недорого, имеет довольно простой внешний вид, срок службы не превышает 15 лет. Армирующий слой ондулина подвержен гниению, а битум отличается небольшими показателями гибкости на брусе.

Монтаж ондулина схож с укладкой профлистов. Материал тоже крепится на обрешетку кровельными саморезами с окрашенной головкой или кровельными гвоздями.

Использовать ондулин при устройстве крыши дома из газобетона является нецелесообразным. Лучше применять данный кровельный материал для устройства крыш дачных домиков, различных хозяйственных построек.
