Крепежные элементы. Кронштейны и хомуты для труб

Для того чтобы установить трубопровод, требуются особые крепежные детали. Применяются они для монтажа наружных систем. Посмотреть, как выглядят элементы, вы можете на фото. Существует огромный ассортимент крепежных деталей. Наиболее востребованными среди них являются кронштейны. Используются они для качественного крепления труб.

Кронштейны – это консольный опорный элемент, необходимый для монтажа конструкций на вертикальных или горизонтальных поверхностях. С их помощью можно выполнить крепеж системы на полу, стенах и так далее. Конструкция кронштейна для труб может быть разной, в зависимости от специфики работы. Она может быть простой (одна деталь) и сложной (много деталей). Кронштейн выполняет свои функции на основе механического сопротивления элемента на сдвиг и скол.

Особенности применения

Кронштейны обычно применяются при монтаже трубопроводов с диаметром больше среднего. Благодаря своим отличным потребительским характеристикам, крепежные элементы часто используются при монтаже труб в цехах. Это не самостоятельный элемент. Детали обычно используются в сочетании с другими крепежными элементами: опорами, подвесками и хомутами.

Среди достоинств кронштейнов для труб можно отметить простоту установки. Детали сможет легко закрепить человек, делающий это впервые. Элементы очень прочные и надежные. Они выдерживают большие нагрузки, не теряя своих прежних потребительских качеств. Кронштейны для трубопроводов долговечны. Они будут держать конструкцию на протяжении всего периода ее эксплуатации. На детали, выполненные из металла, обычно наносится никелированное напыление, необходимое для создания надежной защиты от появления коррозии.

В том случае, если крепежные элементы монтируются в кирпичную или бетонную поверхность, специальный болт вкручивается в стену на глубину не менее 2,5 см. Как выполняется монтаж на поверхности из металла? Обычно применяется болтовая или клепочная технология, сварка. Каким должен быть размер консольной полки? Это зависит от изоляции трубы и расстояние, на котором можно крепить деталь к поверхности.

Разновидности

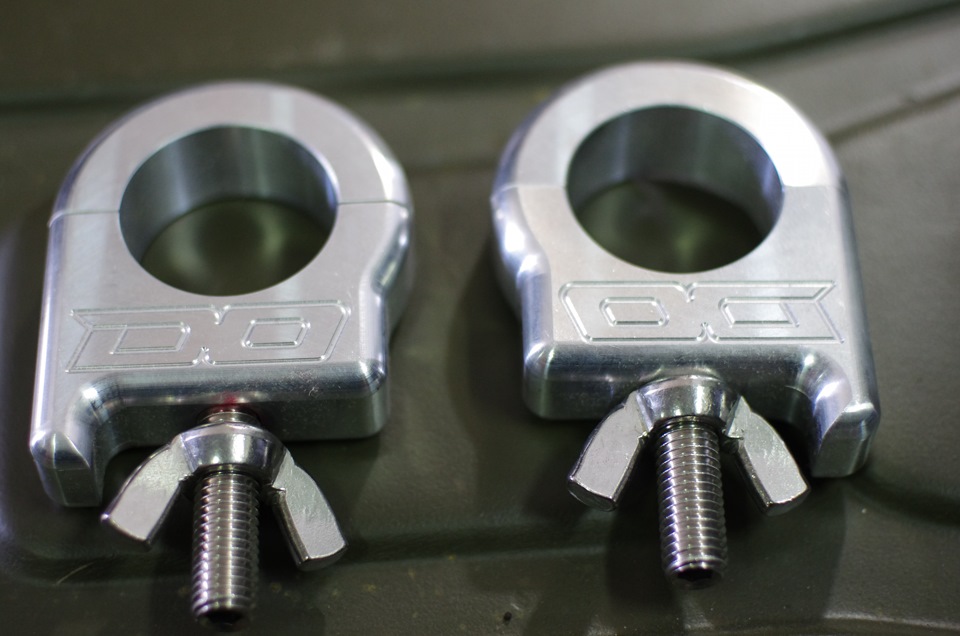

Какие кронштейны выбрать? Все зависит от особенностей работы и параметров трубопровода. Увидеть разновидности этих крепежных элементов вы можете на фото. Если диаметр труб большой, они громоздкие и тяжелые, применяются двойные элементы. В обратном случае рекомендуется приобретать одинарные детали.

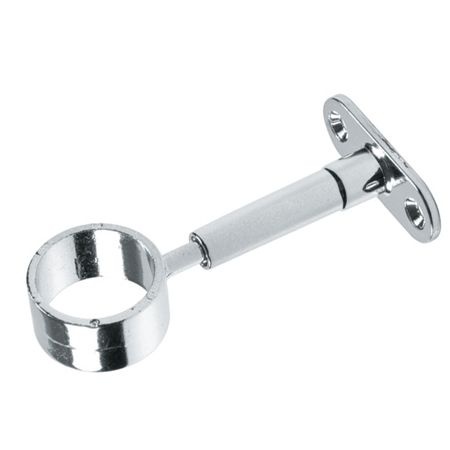

Часто для монтажа трубы применяется кронштейн, выполненный из металла. Это стальная деталь позволяет монтировать конструкцию напрямую к поверхности. Другое название детали – металлический держатель. Стальной элемент отличается завидной универсальностью. Продается он в различных конфигурациях. Выбор конкретного вида элемента зависит от многих факторов: особенности конструкции, степень нагрузки, сфера применения.

Одинарный кронштейн для труб является регулируемым элементом. Используется в сочетании со стойками. Позволяет крепить системы любых конфигураций. Двойной элемент выполняет те же функции. Однако он позволяет монтировать системы с высокой нагрузкой.

Выбор деталей зависит от сферы применения. При монтаже на стропильную ногу потребуются детали из металла. При применении фронтовых поверхностей рекомендуется использовать пластиковые элементы. При установке на настил с применением удлинителей из металла можно использовать как металлические, так и пластиковые элементы.

При выборе крепежных элементов следует помнить следующие рекомендации:

• Важно быть уверенными в прочности и надежности элемента. Следует обязательно посмотреть, на какую нагрузку он рассчитан;
• Продукция должна иметь гарантийный талон. При необходимости вы получите возможность заменить элемент с дефектами. Кроме того, во время работы может выясниться, что деталь не подходит. По этой причине так важно убедится, что вы сможете ее заменить;
• При покупке следует проверить комплектацию продукции. В комплект обычно входят провода, крепежные элементы, гнезда и так далее. Свериться с перечнем можно, просмотрев инструкцию, прилагающуюся к изделию.

Перед тем, как приобретать кронштейны для труб, обязательно изучите фото элементов. Это позволит вам лучше ориентироваться в ассортименте продукции и не растеряться, стоя у прилавка.

Надежное крепление труб инженерных коммуникаций оказывает непосредственное влияние на срок их службы. Для тех случаев, когда водопровод или канализация не закладывается в штробу, используют различные способы крепления трубы.

Наружное крепление труб, в зависимости от их материала, осуществляется чаще всего с помощью пластиковых клипс или металлических хомутов с резиновой прокладкой.

Хомуты для крепления труб

Изготавливают хомуты из покрытой цинком стали. Собираются они с помощью винтов из двух полуколец, к одной из которых присоединена шпилька. Полукольца соединяются винтами. Для снижения шума от вибрации трубы в комплект входит резиновая прокладка. Диаметры хомутов различны – от 14 до 222 мм. Крепление труб выполняется в такой последовательности действий.

1. По осевой линии трубы в месте ее крепления на поверхности стены ставят отметки точек фиксации.
2. С помощью перфоратора в кирпичной или бетонной стене в отмеченных точках сверлят отверстия под пластиковые дюбели. Расстояние между точками крепления выбирают таким образом (обычно – 0,5 м), чтобы труба не деформировалась. Возле изгибов трубы устанавливают дополнительные хомуты на расстоянии не менее 150 мм от угла.
3. Вставляют дюбели в стену и вкручивают хомуты до упора. Хомут стальной для крепления труб должен быть ориентирован перпендикулярно самой трубе.
4. Освобождают нижний винт, соединяющий полукольца хомута, и отводят переднее полукольцо вниз.
5. Укладывают трубу в хомуты и фиксируют ее, стягивая полукольца винтами. Затягивают все винты до упора.

Важно: для крепления трубопровода горячей воды или отопления выбирают хомуты, не препятствующие расширению материала.

Клипса для крепления труб

Клипсами из пластика чаще всего осуществляют крепление полипропиленовых труб для водопровода в помещениях. Клипсы бывают двойными (для крепления водопровода холодной и горячей воды, прокладываемыми в одном направлении) и одинарными. Используют такие крепления для труб для фиксации легких коммуникаций диаметром не более 50 мм. Выполняется это следующим образом.

1. Размечаются места для сверления отверстий под клипсы.
2. Перфоратором сверлятся отверстия.
3. Вставляют пластиковые дюбели клипс в отверстия и прижимаются к стене. Если предусмотрено конструкцией – ввинчивают саморез в отверстие дюбеля (для лучшей фиксации).
4. Трубу вставляют в клипсы, которые вначале расширяются, а затем сжимаются и плотно обхватывают элемент.

Важно: крепление трубы к стене, полу или потолку должно выполняться с учетом температурного расширения материала. Для горячего водопровода или отопления предусматривают дополнительные узлы крепления труб. Следует минимизировать изгибов трубы под прямым и острым углами во избежание засоров. Трубы к потолку крепят при помощи анкерных болтов.

Кронштейн для металлопластиковой трубы

Надежно зафиксировать трубу из металлопластика можно с помощью специальных кронштейнов. В отличие от клипс, в верхней части кронштейнов имеются специальные застежки, не позволяющие трубе сместиться. Это важно при монтаже вертикальных коммуникаций.

Крепление канализационных труб

Крепление пластиковых труб канализации наружным способом осуществляется с помощью металлических хомутов. Может использоваться также пластиковый кронштейн для крепления труб со специальной застежкой. Их необходимо располагать вблизи соединений деталей канализации для увеличения жесткости. Следует соблюдать при монтаже также следующие правила.

1. При укладке труб в стяжку или штробу нужно поместить их в гофрированную оболочку или полиуретановый манжет: это позволит пластику свободно расширяться. В крайнем случае можно использовать гофрированный картон.
2. Крепления для стояков должны располагаться соосно, труба должна отстоять от стены минимум на 5 мм.
3. Размечая точки для установки крепления лежаков, для нормального стока должен быть минимальный уклон – 20 мм на 1 м.
4. Расстояние между стеной и трубой лежака должно быть минимальным: это важно для жесткости всей системы.
5. Для наборной канализационной системы из труб диаметром 100 мм крепежи устанавливают на расстоянии не более 800 мм друг от друга, для труб диаметром 50 мм это расстояние составляет 400 мм.
6. Для монтажа большого диаметра труб канализационной системы используют только металлические хомуты. Сопряжение элементов будет лучшим, если применять все крепежи одного производителя и одной марки.
7. Применение деревянных заполнителей вместо пластмассовых дюбелей не допускается.

Важно: для труб следует выбирать крепежи только соответствующего диаметра. Допускается небольшой зазор для компенсации температурного расширения, что особенно важно в неотапливаемом помещении.

Крепление стальных труб

В ряде случаев необходимо решать проблему крепления трубопроводов из металла. Такой материал еще используется при монтаже отопления и водопровода: трубы из меди и нержавеющей стали служат дольше пластиковых.

Крепление для металлических труб также изготавливается из металла. Это может быть:

• скоба для крепления труб;
• хомут с резиновой прокладкой и без нее;
• кронштейн.

Во время монтажных работ необходимо учитывать следующие нюансы.

1. При горизонтальной укладке труб требуется меньшее количество крепежей, чем при вертикальной: в данном случае вес металла не оказывает изгибающего воздействия. Расстояние между хомутами для вертикально проложенного водопровода увеличивается на 10%.
2. Для тонких труб необходимо больше точек крепежа, чем для толстых.
3. В нижней части вертикально установленной трубы, переходящей в горизонтальную плоскость, должно быть установлен дополнительный жесткий металлический хомут для крепления труб. Деформирующая нагрузка не должна передаваться лежаку.

В том случае, если необходимо зафиксировать или соединить трубы прямоугольного (квадратного сечения), используют крепления, повторяющие ее контур. Это используют при сборке теплиц с металлическим каркасом и стеллажей. Крепление для профильной трубы может быть Т- образным, крестообразным и прямым.

Как крепить трубы теплых полов

В коллекторных шкафах устанавливается набор специальных кронштейнов для распределительных гребенок. Трубы в них зажимают пластиковыми или металлическими хомутами. На поверхности пола трубопровод фиксируют скобами к утеплителю, к арматурной сетке или к специальной ленте.

Изложенная в статье информация поможет самостоятельно выполнить монтаж, качество которого не уступит профессиональному при соблюдении основных правил.

С целью надежного монтажа трубопроводов в системе необходимо применять специальные детали для крепления. Используются такие крепежи для установки внешних трубопроводов. Среди большого выбора деталей для крепления самыми популярными среди всех предложений считаются кронштейны, применяемые для более качественного прикрепления труб.

Для прикрепления горизонтальных или вертикальных трубных систем к поверхности применяются специальные опорные детали – кронштейны консольного типа, благодаря которым появляется возможность прикрепления труб к любой поверхности – стене, полу и т. д. Существуют различные модификации кронштейнов для каждого отдельного случая процесса крепления – простого монтажа единственной детали или сложной установки нескольких деталей. Функции кронштейна выполняются за счет его механических свойств, которые препятствуют возникновению сдвигов и образованию сколов.

Специфика использования крепежных элементов

Использование кронштейнов обычно встречается при установке труб среднего диаметра и большего. Такие крепежные детали зачастую применяются в большом количестве при установке цеховых трубных систем, поскольку они привлекают своей сформировавшейся покупательской способностью. Кронштейны в основном применяются не поодиночке, а в комбинировании с другими специальными укрепляющими деталями – хомутами, опорами или подвесками.

Монтаж

Одним из преимуществ использования кронштейнов является несложный их монтаж. Такие крепежи сможет без особого труда установить любой желающий с минимальным опытом. Максимальные нагрузки детали переносят без потери своих первоначальных качеств, как были при покупке, благодаря своим прочностным характеристикам и надежности. За счет таких выносливых качеств эти детали достаточно долговечны, что дает возможность удерживать прикрепленную систему трубопроводов абсолютно весь срок ее использования, то есть срок применения кронштейнов намного выше периода функционирования труб. С целью формирования стойкой защиты от образования коррозии металлических крепежных деталей необходимо их поверхность обработать никелированным напылением.

При установке трубопроводной системы в кирпичную кладку или поверхность из бетона болт крепежной детали необходимо как можно глубже вкрутить в такую каменную стену – от 2,5 см и более. В металлические участки перекрытий крепежи присоединяются с помощью болтового способа или клепочным методом, а также посредством сварки. Размерные характеристики консольной полки зависят от толщины изолирующих слоев трубы и необходимого интервала для безопасного монтажа линии к поверхности стен.

Типы кронштейнов для установки труб

Для правильного подбора крепежных деталей нужно точно знать все размерные и весовые характеристики системы труб и выяснить специфику работы – узкие места, степень доступности. В случае установки огромных и тяжелых труб с немалым диаметром рекомендуется использовать двойные крепежи, а при монтаже труб с меньшими размерными и весовыми характеристиками можно применять одинарные изделия.

Самым распространенным материалом для изготовления кронштейнов является металл. Такое металлическое исполнение крепежа дает возможность устанавливать систему прямо к поверхности. Иными словами, можно сказать, что это просто , выполненный из стали. Такая деталь привлекает своей многофункциональностью и прочностью. Она предлагается на рынке в различных модификациях. При подборе определенного типа детали необходимо учитывать такие моменты, как конфигурация трубопроводной системы, уровень усилия на элементы, область использования.

С целью регулировки крепежа для труб применяют одинарные кронштейны, которые используют в комбинировании со специальными стойками. Это дает возможность укреплять конструкции различных модификаций. В случае необходимости укрепления системы труб с высокой массой используются двойные кронштейны, которые также держат системы с разными размерами.

Область использования прямо влияет на выбор крепежных элементов. С целью установки на стропильную ногу необходимо пробрести металлические изделия. В случае использования фронтовых поверхностей нужно применять детали из пластика. При монтаже на настил с использованием металлического удлинителя есть возможность применять не только металлические, но и пластиковые элементы.

Для правильного выбора фиксирующих деталей необходимо придерживаться следующих правил :

• необходимо обязательно узнать нагрузку детали, на которую она рассчитана, чтобы убедиться в прочностных качествах и надежности;
• в случае выявления дефекта в изделии и последующей необходимости возврата или замены, необходимо чтобы у продукции была соответствующая документация – гарантийный талон. Его наличие также понадобится при замене в определенный срок неподходящей детали по размеру, ошибочно выбранной в магазине наспех;
• в процессе приобретения изделия нужно обязательно проверить всю комплектацию продукта. Традиционно в комплект поставки включаются такие составляющие, как элементы для крепления, гнезда, провода и т. д. Для сверки фактического состава покупки с необходимым заводским количеством по прайсу можно с помощью инструкции по эксплуатации, которая должна прилагаться к продукции.

Труба кронштейн для провода

В первую очередь перед посещением магазина для покупки крепежных кронштейнов для установки систем трубопроводов необходимо обязательно рассмотреть и изучить фотографии выбранных необходимых деталей. Этот этап перед покупкой даст замечательную возможность правильно разобраться во внешних и конструктивных нюансах приобретаемых изделий и не разволноваться на большом строительном рынке или в гипермаркете перед огромным ассортиментом всевозможных крепежей разного диаметра, цвета и уровня цен.
