Как своими руками сделать снегоход из бензопилы подручных материалов. Как сделать машинку из бензопилы. Самодельный снегоход из бензопилы «Дружба», «Урал», «Штиль». Мини-снегоход из бензопилы сделать из дружбы снегокат

Снегоходы — альтернативные средства транспортировки людей и грузов по заснеженной местности. Отечественный рынок предлагает широкий выбор механизмов, необходимых для туристических и научных экспедиций, охоты, активного отдыха, спорта и путешествий в зимнее время.

Стоимость агрегатов высока. Поэтому многие умельцы делают их самостоятельно из любой залежавшейся техники: мотоблока, минитрактора, катера. Снегоходы из бензопилы являются самыми простыми конструктивными решениями.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

одногусеничная (2 лыжи спереди, 1 гусеница сзади);
двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

Двигатель.
Система питания.
Система впрыска масла.
Трансмиссия.
Ходовая часть.
Рулевое управление.
Корпус.
Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Хорошо подходят такие модели, как Дружба, Урал и Штиль.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

Преимущества модели:

способность работать при низких температурах;
высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Бензопила — незаменимый инструмент для лесозаготовки. Но кроме распила древесины она может стать основой для сборки большого количества самодельных изобретений, включая снегоход.

Почему из Дружбы

Основные достоинства бензопилы Дружба: простота конструкции, надежность и низкая стоимость. Она была разработана в 1953 г. и выпускалась до начала 2000 гг. За все время производства пилы ее конструкция оставалась неизменной, но некоторые узлы были модифицированы.

В зависимости от установленного карбюратора и системы зажигания, двигатель МП-1, которым комплектовалась Дружба, развивает от 2 до 4 л.с.

Технические характеристики бензопилы Урал выше, чем у пилы Дружба. Она обладает более мощным двигателем (5 л.с.), имеет меньший вес (11,6 кг) и высокую продуктивность. Но из-за высокого расхода топлива и системы автоматической смазки цепи при изготовлении самодельных устройств такая пила применяется реже, чем Дружба.

Снегоход - очень нужное транспортное средство для жителей северных широт России. Не всегда дорожные условия позволяют вплотную подъехать, например, к месту рыбалки или же в отдаленную деревушку. Некоторые приобретают уже готовые экземпляры, а другие делают самодельный снегоход. Из бензопилы можно взять двигатель, мощности которого будет вполне хватать для передвижения всей конструкции на высокой скорости. Вдобавок на нее можно усадить несколько человек и уложить пару чемоданов. Как сделать самодельный снегоход своими руками?

Насколько она должна быть исправной?

Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.

Делаем самодельный снегоход из бензопилы «Урал»: чертежи

Двигатель.
Трансмиссия.
Лыжи.
Гусеница.

Как сделать самодельный снегоход из бензопилы?

Ось катков можно позаимствовать с картофелекопалки. Их концы нужно немного отпустить. Делается это для того, чтобы оси можно было проточить и произвести нарезку резьбы в 10 мм. Делая самодельный снегоход из бензопилы, не забудьте и про дистанционные втулки. Их следует разместить непосредственно на осях агрегата. Лучше всего брать втулки из дюралюминиевой трубы. Далее закрепляются оси при помощи крепежных болтов или же контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30×30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку - приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

Те, кто делал самодельные мини-снегоходы из бензопилы, берут гусеницы со старого «Бурана». Однако чтобы она нормально функционировала, ее нужно немного укоротить (на 500 мм) и сшить транспортной лентой. Зубчатые колеса изготовьте из капронового листа в 15 мм.

Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

О двигателе

Звездочки

Будет состоять из опорно-рулевых лыж и соединяться жесткими тягами с сошкой рулевого вала. Сам руль можно взять с любого советского мотоцикла. Главное, чтобы он был 3-рычажным. Возле правой рукоятки установите манетку - небольшой рычажок, выполняющий такие же функции, как и педаль газа на автомобиле. Неважно, делаете ли вы самодельный снегоход из бензопилы «Штиль» или «Урала», манетка должна быть, так как является неотъемлемой деталью в конструкции данного аппарата.

Устанавливать ее необязательно, так как в большинстве случаев самодельный снегоход из бензопилы не развивает больших скоростей и останавливается сам. Впрочем, для безопасности можно сделать тормоза, однако это существенно усложнит его конструкцию.

Нередко чрезмерное количество осадков зимой блокирует какое-либо передвижения транспорта. Однако расстраиваться в таком случае не стоит - ведь можно изготовить снегоход из бензопилы своими руками, и получать удовольствие от катания по заснеженной местности. Давайте изучим конструкцию агрегата и алгоритм его пошагового изготовления в домашних условиях.

Конструкция самодельного снегохода из бензопилы не отличается сложностью. Однако чтобы избежать возможных ошибок при его изготовлении, потребуется подготовиться и изучить порядок действий. Снегокат с мотором от бензопилы изготавливается в таком порядке:

Некоторые комплектующие можно изготовить своими руками, но есть и те элементы, которые лучше всего купить в уже готовом виде - это позволит сэкономить много времени и сил. Гусеницу и лыжи для самодельного снегохода из бензопилы лучше взять от старого советского агрегата «Буран».

Схема изготовления самодельного снегохода из бензопилы

Цифрами на схеме изображены:

Если вам нравятся ночные поездки, и вы хотите оборудовать свой самодельный снегоход из бензопилы различными световыми приборами, то для этого вам потребуется электронная схема их подключения.

Имея под рукой все необходимые чертежи, можете приступать к изготовлению элементов снегохода из бензопилы и их установке на опорную раму агрегата.

Важное значение имеет выбор бензопилы для самодельного снегохода. Как показывает практика, лучше всего для этих целей подойдут бензопилы от брендов Stihl, Husqvarna и Partner - они достаточно качественные и надежные, поэтому с легкостью выдерживают продолжительные нагрузки.

Следующая важная деталь снегохода из бензопилы - это редуктор, который также должен быть полностью исправным и готовым к работе. Перед работой его потребуется очистить от старого масла, а после изготовления залить в механизм новый смазочный материал.

Для изготовления самодельного снегохода из бензопилы вам обязательно потребуется комплект слесарных инструментов, сварочный аппарат, болгарка, а также стальные листы, трубы, уголки и крепежи. Порядок изготовления снегохода своими руками выглядит следующим образом:

Выбор пилы

По сути, марка двигателя не принципиальна для такого устройства, как снегоход. Импортный это агрегат или отечественный - не важно, главное, чтобы тянул хорошо. Большой разницы между тем, будет ли сделан самодельный снегоход из бензопилы «Штиль» или российского «Урала» практически нет.

Насколько она должна быть исправной?

Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное - уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.

Делаем из бензопилы «Урал»: чертежи

Следует позаботиться и о схемах. На бумаге нужно нарисовать расположение таких важных узлов и агрегатов, как:

Двигатель.
Трансмиссия.
Лыжи.
Гусеница.

Последнюю деталь можно не конструировать с нуля, а взять старую со снегохода «Буран». То же самое касается и лыж - вполне подойдут инструменты с детского снегоката.

Как сделать самодельный снегоход из бензопилы?

Для начала делаем раму. Здесь нам понадобится несколько размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Для придания жесткости на листах необходимо завернуть края под углом в 90 о. В каждой из пластин проделайте сквозные отверстия. В передней оно нужно под приводной гусеничный вал, а в задней - под ось направляющих натяжных зубчатых колес. Последние устройства нужно смонтировать на обоих концах лонжерона.

Снизу к раме приварите дополнительно несколько кронштейнов, соблюдая равные промежутки между их расположением. В открытые с нижней стороны пазы вмонтируйте ось опорных катков. Всего катков должно получиться 18. Размещать их следует на 5 осях (по центру в шахматном порядке). Катки можно сделать из капрона и «обуть» в резиновые шины. Можно пойти более простым путем и взять уже готовую деталь с картофельного сортировочного аппарата.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку - приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Гусеница

Те, кто делал самодельные мини-снегоходы из бензопилы, берут гусеницы со старого «Бурана». Однако чтобы она нормально функционировала, ее нужно немного укоротить (на 500 мм) и сшить транспортной лентой. изготовьте из капронового листа в 15 мм.

Приводной вал

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

О двигателе

Лучше всего делать самодельный снегоход из бензопилы «Урал» или «Дружба». Хотя импортный «Штиль» тоже подойдет (правда, стоит он как 5 наших отечественных аппаратов). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на подмоторной стойке, на которую затем следует поместить бензобак. Вся эта конструкция приваривается к поперечной балке. Что же касается редуктора, то он будет развернут на 180 о в противоположную сторону и закреплен вместе с «ходоуменьшителем» на площадке двухступенчатой цепной передачи. Последняя и представляет собой всю коробку переключения скоростей.

Звездочки

Ведомая звезда первой ступени передачи должна иметь наибольшее количество зубьев. На двигателях бензопилы «Урал» данное значение составляет ровно 38 штук. Ведущая звездочка второй ступени имеет 10 зубьев. Шаг данных устройств одинаковый - 15,875 мм. Кстати, такой же шаг установлен на мотоцикле «Минск».

Рулевое управление

Будет состоять из опорно-рулевых лыж и соединяться жесткими тягами с сошкой рулевого вала. Сам руль можно взять с любого советского мотоцикла. Главное, чтобы он был 3-рычажным. Возле правой рукоятки установите манетку - небольшой рычажок, выполняющий такие же функции, как и педаль газа на автомобиле.
Неважно, делаете ли вы самодельный снегоход из бензопилы «Штиль» или «Урала», манетка должна быть, так как является неотъемлемой деталью в конструкции данного аппарата.

Тормозная система

Иметь в своем распоряжении снегоход — это настоящая мечта для многих мужчин, тем более для любителей рыбной ловли и охоты. Приобрести этот достаточно дорогой аппарат под силу не каждому. Также отводит от покупки и сезонность использования снегохода. Летом на нем не покатаешься, да и зима не всегда стабильная и снежная.

Поэтому вариант изготовления снегохода с использованием силовой установки от является весьма привлекательным. В статье рассматривается процесс изготовления самодельного снегохода с двигателем от «Дружбы», привлекательные особенности данной конструкции. Доступные чертежи и видео готовых успешных моделей.

Набор инструмента и материалов зависит от выбранной модификации и чертежа. В основном для конструирования снегохода используя за основу бензопилу «Дружба» рекомендуется приготовить следующие детали и материалы:

непосредственно от бензопилы «Дружба» пригодится — двигатель, топливный бак, редуктор;
для изготовления основы – металлопрокат (трубы, уголки, профиль);
для создания защитных кожухов – листовое железо;
рулевое управление, вполне пригодно от мотоциклетной техники или мопеда;
передаточный механизм — различные запчасти от мотоцикла: цепи, звездочки;
гусеница – от старого снегохода «Буран» или транспортерная лента;
траки – изготавливаются из пластиковых труб или алюминиевого профиля;

В данной статье в качестве основного варианта рассматривается изготовление снегохода с использованием в качестве базовой конструкции обычного снегоката. Следовательно, для его производства понадобится невостребованный снегокат.

Также для любой из выбранных модификаций необходимы лыжи. В качестве лыж можно использовать старые охотничьи, желательно пластиковые. Или изготовить их вручную из стальных листов, с учетом необходимых размеров.

В набор используемого инструмента для работы понадобится следующее:

электросварка;
угловая шлифовальная машина («болгарка»);
набор гаечных ключей;
электродрель, набор сверл по металлу;
разметочные и измерительные инструменты (рулетка, угольник и т.д.).

Время на изготовления снегохода своими руками

Время, которое придется потратить для конструирования самодельного снегохода с применением бензопилы «Дружба», напрямую зависит от выбранного чертежа и схемы. Для ускорения процесса можно подобрать на просторах интернет в качестве основы уже имеющуюся рабочую модель. В таком случае можно использовать имеющиеся замеры и чертежи. При разработке собственного варианта на это придется потратить дополнительное время.

В среднем на изготовление снегохода сложных конструкций может уйти от одной до нескольких недель.

Большую роль во временных затратах будет играть имеющийся набор комплектующих, материала и инструментов. Также немаловажную роль имеют ваши слесарные и конструкторские навыки. Плюс ко всему прочему время зависит от места работы. Понятно, что в оборудованной всем необходимым мастерской дело пойдет гораздо быстрее. При благоприятном стечении обстоятельств, возможно, вполне управится за пару дней.

Плюсы и минусы самодельной конструкции

Просмотрев множество фото и видео, прочитав массу отзывов, успешных рабочих моделей снегоходов с использованием бензопилы «Дружбы» можно вполне сделать вывод, что конструкция вполне эффективная. Двигатель бензопилы отличается простотой механизма, надежностью и достаточно невысокой стоимостью.

Главным достоинством самодельной модели является экономическая составляющая. В процессе конструирования применяются детали и материал, который валяется без дела где-нибудь в гараже или кладовке. Необходимый набор запчастей можно приобрести за небольшие деньги или найти бесплатно.

Также среди плюсов самодельного снегохода можно отметить:

вполне рабочая мощность полученной техники – до 4 л.с.;
компактность, небольшие габариты и масса снегохода по сравнению с заводскими аналогами;
экономичный расход горюче-смазочных материалов (ГСМ);
двигатель «Дружбы» не прихотлив в плане применения ГСМ.

Еще одним плюсом можно назвать то, что изделие, изготовленное своими руками, будет доставлять удовольствие и гордость своему владельцу. Ведь для настоящего мужчины бывает важно сделать, что-либо своими собственными руками. Он может спокойно похвастаться самоделкой друзьям и знакомым.

Основным недостатком самодельного снегохода является то, что в итоге самоделка в любом случае будет уступать заводским аналогам и по мощности, и по комфорту и удобству применения.

Снегоход не способен развить высокую скорость, однако это делает его более безопасным, чем заводские снегоходы. К тому же в большинстве случаев самодельный снегоход имеет весьма непривлекательный вид.

Также стоит отметить, что самодельный вариант, как бы он не выглядел, скорее всего, не удастся законно зарегистрировать в сопутствующих органах. Ответственность за использование несет тот человек, который его смастерил. Поэтому на глаза правоохранительных органов на таком снегоходе лучше не попадаться.

Пошаговая инструкция для изготовления снегохода из бензопилы «Дружба»

Как уже неоднократно сказано процесс изготовления зависит от выбранного варианта конструкции, чертежа. Есть сложные схемы, но существует один довольно простой вариант с использованием в качестве основы конструкции обычного снегоката. Он подкупает тем, что уже имеется готовая несущая база основания, рулевое управление и вполне удобное сидячее место. Задача состоит в том, чтобы усилить боковые лыжи, а также закрепить на раме двигатель, передаточный механизм и гусеницу.

Поэтапная инструкция сборки:

В первую очередь необходимо усилить боковые лыжи. Это можно сделать, приварив к ним профиль или трубы. К ним же крепятся опорные подшипники переднего и заднего натяжных валов. Размер усилительного основания зависит от диаметра переднего вала. Для обеспечения наилучшего сцепления нижняя часть вала должна быть на одном уровне с лыжами.
Следующий этап — изготовление каркаса крепления гусеницы. Он выполняется из уголка и профильной трубы размером 30х30 мм. Длина каркаса берется с расчетом размеров рамы для крепления двигателя с бензобаком в задней части снегоката. Ширина в пределах ширины снегоката.
Натяжение гусеницы производится при помощи валов. Работает по принципу натяжения цепи в бензопиле. Натяжной вал перемещается при помощи болта, который в свою очередь фиксируется на раме. В качестве натяжных валов можно использовать бескамерные колеса от ручных тележек, катки от сельскохозяйственной техники или изготовить их вручную вырезав из пластика. Также необходимо установить опорные ролики для гусеницы, только уже без натяжного механизма. Изготавливаются они так же как и натяжные. Для обеспечения необходимого зазора и предотвращения смещения роликов на ось устанавливаются вставочные втулки.
Гусеница изготавливается из транспортерной ленты толщиной не менее 3 мм. На натяжные валы по центру монтируются зубчатые колеса от снегохода «Буран». Лента разрезается на две части и располагается по краям. Между кусками оставляется расстояние соразмерное ширине зубчатых колес. Траки для сцепки можно изготовить из половинок пластиковой водопроводной трубы или профиля из алюминия. Толщина траков рекомендуется более 5 мм. Крепятся траки на болты или клепки. Зазор между траками должен соответствовать шагу зубчатых колес от «Бурана».
На задней части пока еще снегоката монтируется площадка с двигателем. На ней также устанавливается бензобак. На ведущий вал монтируется приводная звездочка, в свою очередь на двигатель тоже устанавливается звездочка. Передача усилия передается приводной цепью. Для обеспечения натяжения цепи рама с двигателем должны быть подвижной, звездочки должны находиться на одном уровне.
После закрепления основных частей для обеспечения безопасности при эксплуатации, движущиеся части снегохода закрывают защитными кожухами из металла или пластика.

Регулировка оборотов двигателя выводится на руль снегоката. Для этого можно использовать ручки с тросиками от мотоблока или мопеда.

Примеры чертежей и схем других рабочих конструкций

В качестве схемы и чертежа, возможно, разработать собственный вариант. Но также не возбраняется использовать за основу успешные рабочие конструкции, предлагаемые на различных сайтах. Первым в списке будет самый популярный, часто встречающийся чертеж снегохода из бензопилы «Дружба».

Для данной модели имеются детальные чертежи основных частей:

Выгода изделия

Суть выгоды самодельной конструкции состоит в ощутимой экономии денежных средств. Хороший заводской снегоход обойдется в немаленькую сумму денег. К тому же часто встречается такая ситуация что купив снегоход, покатавшись непродолжительное время, далее он простаивает и используется крайне редко. Нехватка свободного времени, банальная зависимость от наличия достаточного количества снега.

Самодельный снегоход можно собрать из имеющегося металлолома, ненужных запчастей, потратив немного денег. Двигатель бензопилы «Дружба» экономичен, не привередлив к используемому маслу и горючему. В будущем, в случае ненадобности снегохода его будет не так жалко отдать, продать или даже просто выкинуть.

Имея свободное время и интерес к инженерным работам самодельный снегоход можно реконструировать, доработать, внести изменения. Это как детский конструктор, только для взрослых.

Примеры изготовления снегохода из бензопилы «Дружба»

Различные интернет ресурсы предлагают несколько рабочих примеров самодельного снегохода из бензопилы «Дружба».

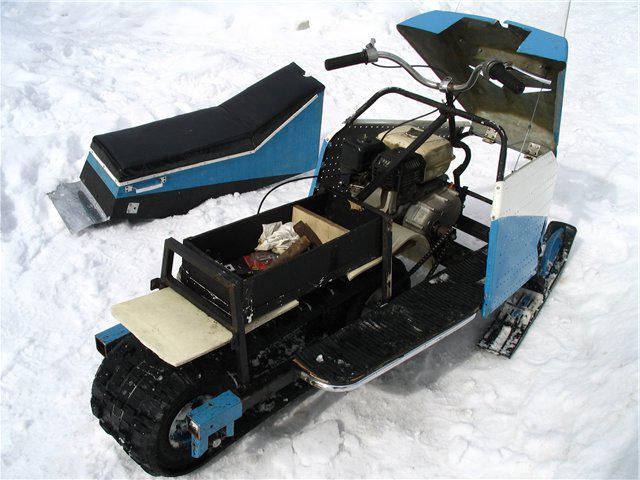

Первый вариант – изготовленная вручную рама, в целом простой, но мощный снегоход:

Второй вариант. Здесь применена практически полностью вся бензопила «Дружба», за базовую основу взят обычный снегокат. Процесс изготовления подобного снегохода детально разобран в статье выше:

Третий вариант. Мотосани для передвижения по льду:

Основываясь на работах умельцев можно сделать вывод, что самодельный снегоход из бензопилы «Дружба» в целом практичный агрегат. Он не имеет достаточной мощности и скорости, скорее всего, будет нелегален. Но с учетом затрат на его сборку и дальнейшую эксплуатацию имеет свои выгодные отличия от заводского аналога. При изготовлении и использовании самодельного снегохода настоятельно рекомендуется не пренебрегать техникой безопасности.
